NÁVOD K OBSLUZE R3V-A3 Elektrobock
Ekvitermní regulátor třícestných ventilů
Přístroj je určen pro regulaci teploty vody pro vytápění v závislosti na venkovní teplotě (ekvitermní regulace) s přednostním hlídáním teploty zpátečky kotle, která je nastavena na 60 °C.
Slouží pro plynulou regulaci pohonu směšovacího ventilu v závislosti na venkovní teplotě (čidlo CT1) a teplotě zpátečky (čidlo CT4). Důležitý je výběr optimální ekvitermní křivky a popřípadě její ruční posun. Pokud je teplota na výstupu kotle (CT3) vyšší než 60 °C, dojde k sepnutí oběhového čerpadla. Teplotní senzor (CT4) zjišťuje teplotu zpátečky a reguluje směšovací ventil tak, aby byla dosažena zpátečka alespoň 60 °C. Při dosažení této teploty přejde zařízení do regulace teploty vody za ventilem (CT2) a zajišťuje optimální teplotu vody na základě zvolené ekvitermní křivky.
| Technické parametry | |
| Napájení 230 V AC/50Hz | |
| Spotřeba < 1,5 W | |
| Pracovní teplota 0 °C až 50 °C | |
| Teplota za ventilem 30 °C až 80 °C | |
| Výstup OC Relé | |
| Spínaný proud max 8 A/AC1 | |
| Typ kontaktu spínací | |
| Výstup ventil optoprvek | |
| Spínaný proud max. 0,1 A/AC1 | |
| Typ kontaktu spínací x2 | |
| Stupeň krytí IP20 | |
| Rozměry (VxŠxH) | 90x53x51 mm |
Technické parametry
Funkce přepínače funkcí:
Poloha ON - Relé RE1 je stále sepnuto (bez ohledu na teplotu) a ventil je plně otevřen.
Poloha OFF - Relé RE1 je stále vypnuto (bez ohledu na teplotu) a ventil je uzavřen.
Poloha AUTO - regulace ventilu dle zvolené křivky.
Stavy indikačních LED:
PWR
(svítí) - připojené napájecí napětí
RE1
(svítí) - sepnuté relé RE1
ERR
(bliká) - porucha čidla
(svítí) - zavírání ventilu
Schéma zapojení: (další vysvětlení viz strana 4)
Obr. 1
Motory a servopohony bez rozběhového kondenzátoru! Pouze pro servopohony s koncovým spínačem!

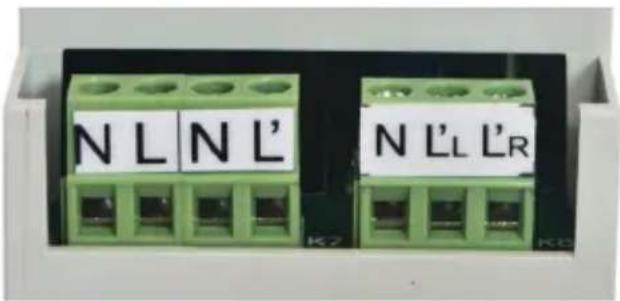

Obr. 2 - Čelní pohled na svorky:


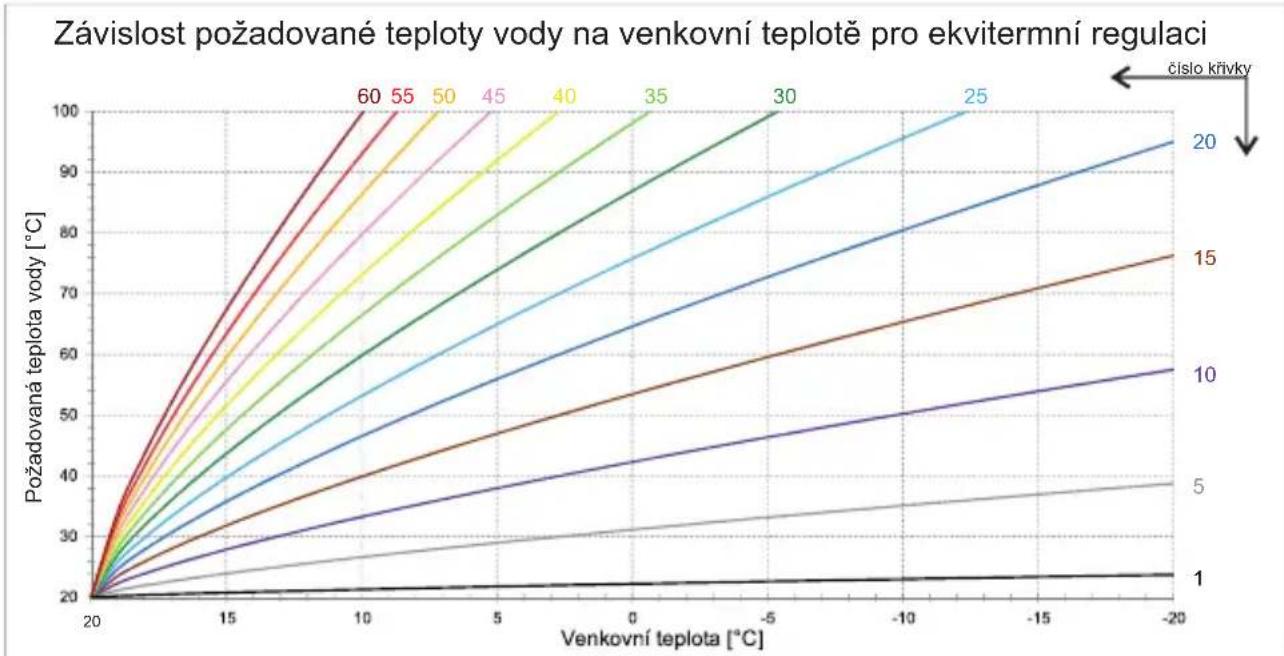

Výběr ekvitermní křivky:
Ekvitermní regulace spočívá v nastavení teploty topné vody na základě venkovní teploty. Při nižší venkovní teplotě je požadována vyšší teplota dodávané topné vody, aby došlo k rovnováze mezi dodaným teplem a tepelnými ztrátami místnosti a teplota místnosti tak zůstala konstantní.
line
| Venkovní teplota [°C] | Požadovaná teplota vody [°C] (čislo krivky = 1) | Požadovaná teplota vody [°C] (čislo krivky = 5) | Požadovaná teplota vody [°C] (čislo krivky = 10) | Požadovaná teplota vody [°C] (čislo krivky = 15) | Požadovaná teplota vody [°C] (čislo krivky = 20) | Požadovaná teplota vody [°C] (čislo krivky = 30) | Požadovaná teplota vody [°C] (čislo krivky = 40) | Požadovaná teplota vody [°C] (čislo krivky = 50) | Požadovaná teplota vody [°C] (čislo krivky = 100) | Požadovaná teplota vody [°C] (čislo krivky = 150) | Požadovaná teplota vody [°C] (čislo krivky = 250) | Požadovaná teplota vody [°C] (čislo krivky = 300) | Požadovaná teplota vody [°C] (čislo krivky = 400) | Požadovaná teplota vody [°C] (čislo krivky = 500) | Požadovaná teplota vody [°C] (čislo krivky = 600) | | --------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | | 15 | ~25 | ~30 | ~35 | ~40 | ~45 | ~50 | ~55 | ~60 | ~65 | ~70 | ~75 | ~80 | ~85 | ~90 | ~95 | | 10 | ~30 | ~40 | ~50 | ~60 | ~70 | ~80 | ~90 | ~100 | ~110 | ~120 | ~130 | ~140 | ~150 | ~160 | ~170 | | 5 | ~35 | ~50 | ~65 | ~80 | ~95 | ~110 | ~125 | ~140 | ~155 | ~170 | ~185 | ~200 | ~215 | ~230 | ~245 | | 0 | ~40 | ~65 | ~80 | ~100 | ~125 | ~135 | ~155 | ~175 | ~195 | ~215 | ~235 | ~255 | ~275 | ~295 | ~315 | | -5 | ~45 | ~80 | ~100 | ~125 | ~155 | ~175 | ~195 | ~215 | ~235 | ~265 | ~285 | ~310 | ~335 | ~360 | ~385 | | -10 | ~50 | ~95 | ~125 | ~155 | ~185 | ~210 | ~235 | ~265 | ~295 | ~330 | ~360 | ~395 | ~425 | ~460 | ~495 | | -15 | ~55 | ~110 | ~150 | ~185 | ~220 | ~245 | ~275 | ~310 | ~345 | ~385 | ~425 | ~470 | ~495 | ~530 | ~565 | | -20 | ~60 | ~125 | ~175 | ~215 | ~255 | ~285 | ~320 | ~360 | ~405 | ~450 | ~495 | ~540 | ~575 | ~620 | ~665 | Závislost požadované teploty vody na venkovní teplotě pro ekvitermní regulaciPosun ekvitermní křivky - manuální korekce:

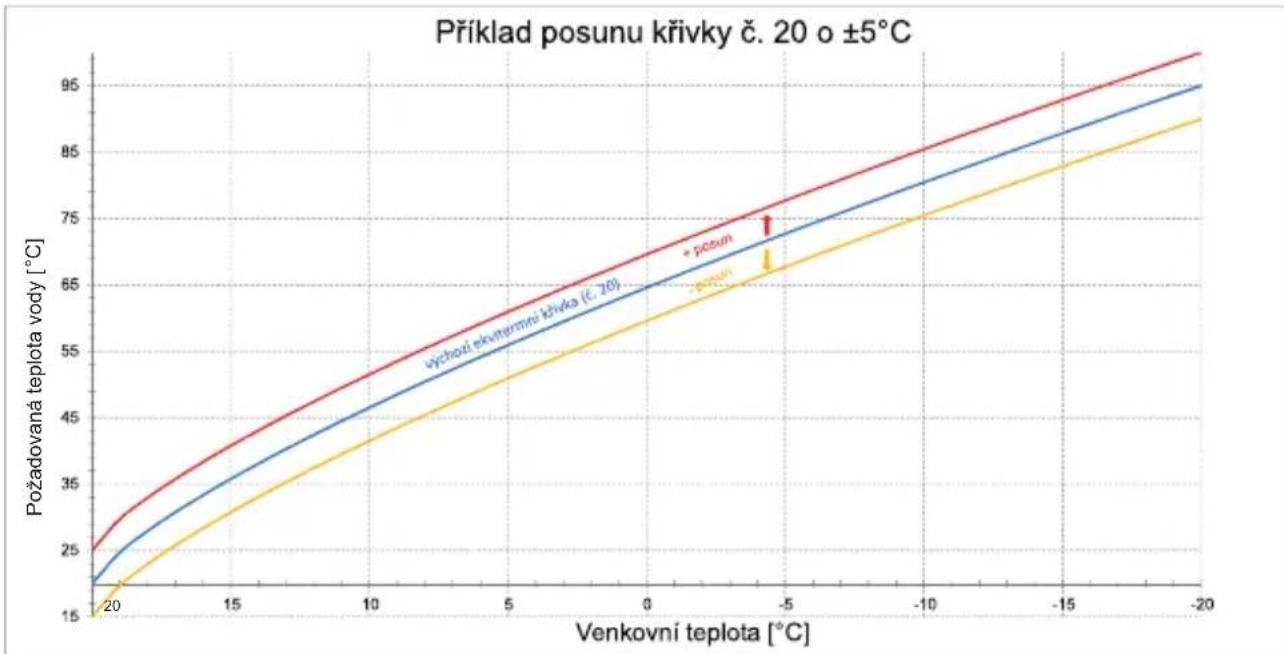

Příklad popisuje volbu ekvitermní křivky č.20 (modrá) a její posun o ±5°C.
line
| Venkovní teplota [°C] | Půžadovaná teplota vody [°C] (východní ekuntérnění křivka (č. 20)) | Půžadovaná teplota vody [°C] (pocun) | | --------------------- | -------------------------------------------------------- | ------------------------------------ | | -20 | 15 | 15 | | -15 | 35 | 35 | | -10 | 55 | 55 | | -5 | 75 | 75 | | 0 | 95 | 95 | | 5 | 115 | 115 | | 10 | 135 | 135 | | 15 | 155 | 155 | | 20 | 175 | 175 |Pro názornější výběr ekvitermních křivek a parametrů doporučujeme:
https://history.elektrobock.cz/Equitherm

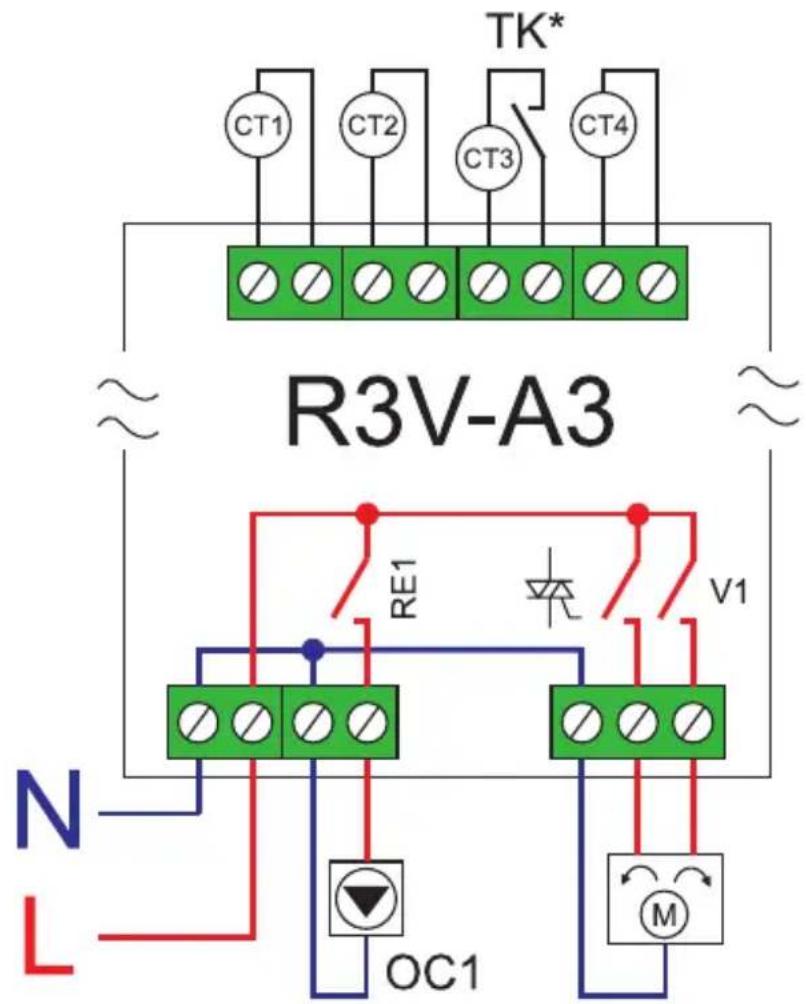

Zapojení svorek:
Obr. 3
CT2 - čidlo teploty za ventilem (typ CT01-10k)
CT3, TK - čidlo teploty kotle, nebo teplotní kontakt (bezpotenciálový)
CT4 - čidlo teploty zpátečky
funkce svorky CT3:
připojení teplotního čidla - spíná oběhové čerpadlo při dosažení teploty 60 °C a dále probíhá regulace. Při poklesu pod 58 °C dojde k vypnutí čerpadla.
Připojení kontaktu TK - při sepnutí kontaktu dojde k zahájení regulace a při jeho rozpojení k vypnutí čerpadla.
*Pouze pro bezpotenciálové kontakty!
Motory a servopohony bez rozběhového kondenzátoru! Pouze pro servopohony s koncovým spínačem!

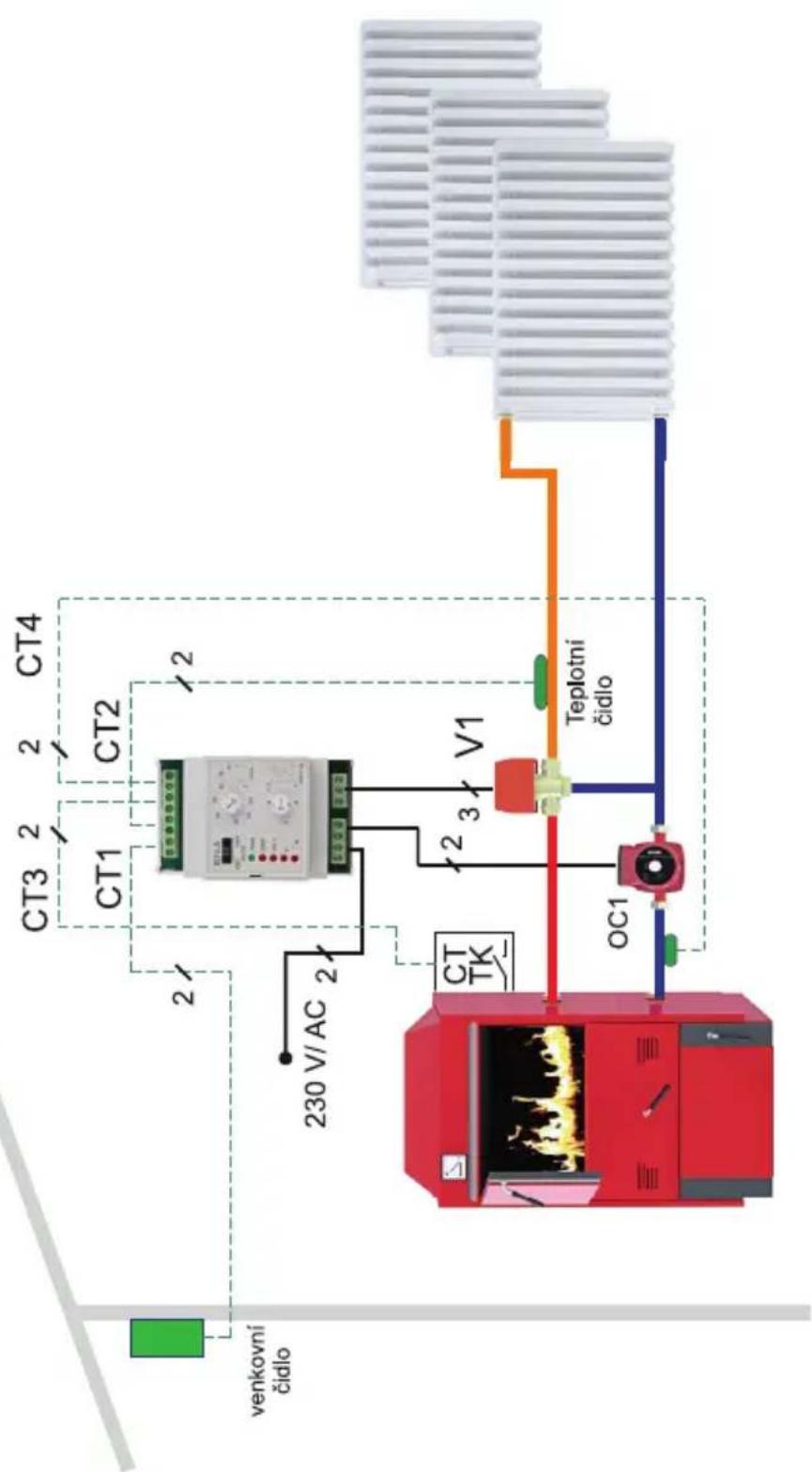

Příklad použití:
Obr. 4
Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
Typy použitých čidel:
Čidlo na trubku (TYP: CT01-10k-S):
čidlo určené pro měření teploty na trubce (vodič silikon, délka 1,5 m, kovové pouzdro, pro měření do 99 °C).
CT01-10k je dostupné v následujících variantách:
• C - 10kΩ, vodič CYXY 2*0,5mm, délka 1.5 m, kovové pouzdro, pro měření do 70 °C
• S - 10kΩ, vodič silikon, délka 1.5 m, kovové pouzdro, pro měření do 99 °C
• P - 10kΩ, vodič CYXY 2*0,5mm délka 1.5 m, plastové pouzdro PVC, vhodné pro ponoření do kapaliny do 70 °C.
Venkovní čidlo (TYP: CT05-10k):
CT05-10k je dodávané včetně svorky. Doporučujeme čidlo na svorce umístit do krabice. Do záslepky krabice je vhodné vytvořit malý otvor (pro lepší cirkulaci vzduchu a přesnější měření), na vnitřní stranu umístit čidlo a nakonec přivést vodiče.
Čidlo NESMÍ být ponořeno do kapaliny!
Info: Pokud dojde k poruše čidla (zkrat, odpojeno, ...) a zařízení bude pracovat v režimu AUTO, dojde k uzavření ventilu.
Ochrana proti zatuhnutí čerpadla:
Regulátor protočí třicestný ventil pokud nedošlo k jeho posunu po dobu 14 dní a sepne oběhové čerpadlo na 2 min. aby nedošlo k zatuhnutí čerpadla či ventilu při delší neaktivitě. Během této doby regulátor nereaguje na žádné změny.
Upozornění: Montáž musí být prováděna bez napětí!
Jako první instalujte teplotní čidla, poté připojte servopohony, čerpadla a jako poslední instalujte zdroj! Při nedodržení postupu může dojít ke špatné adaptaci servopohonů!
Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací!
Doporučení: Při použití krouceného vodiče použijte dutinky.
| ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky) | |
| Číslo výrobku: Datum | prodeje: |
| Kontroloval: Razítko | prodejny: |
čidla jsou součástí balení
3ks - CT01-10k-S
1ks - CT05-10k
V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
