NÁVOD K OBSLUZE 2610 Safescan

Děkujeme vám za zakoupení počítačky bankoven Safescan série 2200. Tento návod k obsluze Vám pomůže začít používat počítačku bankovek Safescan a popisuje nastavení a provozní postupy. Před použitím zařízení si pozorně přečtěte tento návod k obsluze.

OBSAH BALENÍ

Dodané balení obsahuje následující položky:

• Safescan 2610 / 2650 Počítadlo bankovek

• Napájecí kabel(y) *

• Sada pro údržbu

• Návod k obsluze

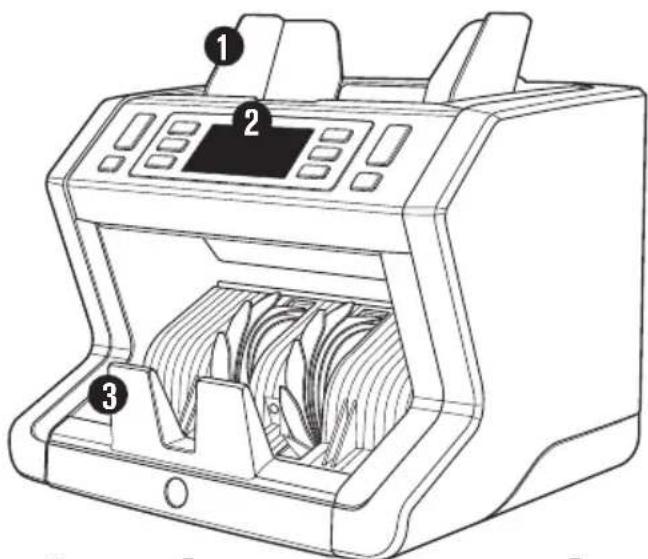

PRODUKT

1. Zásobník s nastavitelnými vodícími plochami

2. Přední panel (displej / tlačítka)

3. Zakladač

4. Připojení napájení

5. Přepínač Zap/Vyp

6. RJ12 port pro externí zapojení displeje

7. Nastavitelné kolečko zásobníku

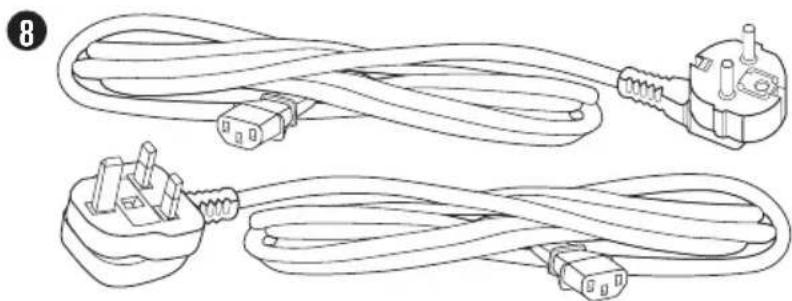

8. Napájecí kabel (y) *

9. Sada pro údržbu

* liší se v závislosti na konkrétním modelu / zemi. Specifikace

- Safescan čistící karty pro počítačku bankovek (sada 20 karet), číslo produktu 136-0546. Podrobnosti naleznete na internetových stránkách www.safescan.com

	FUNKCE DETEKCE BANKOVEK
	UV rysy UV a MG	rysy	ROZMĚR (výška)pouze v režimu počitání 'řadit'
Safescan 2610	•	—	•
Safescan 2650	• • •

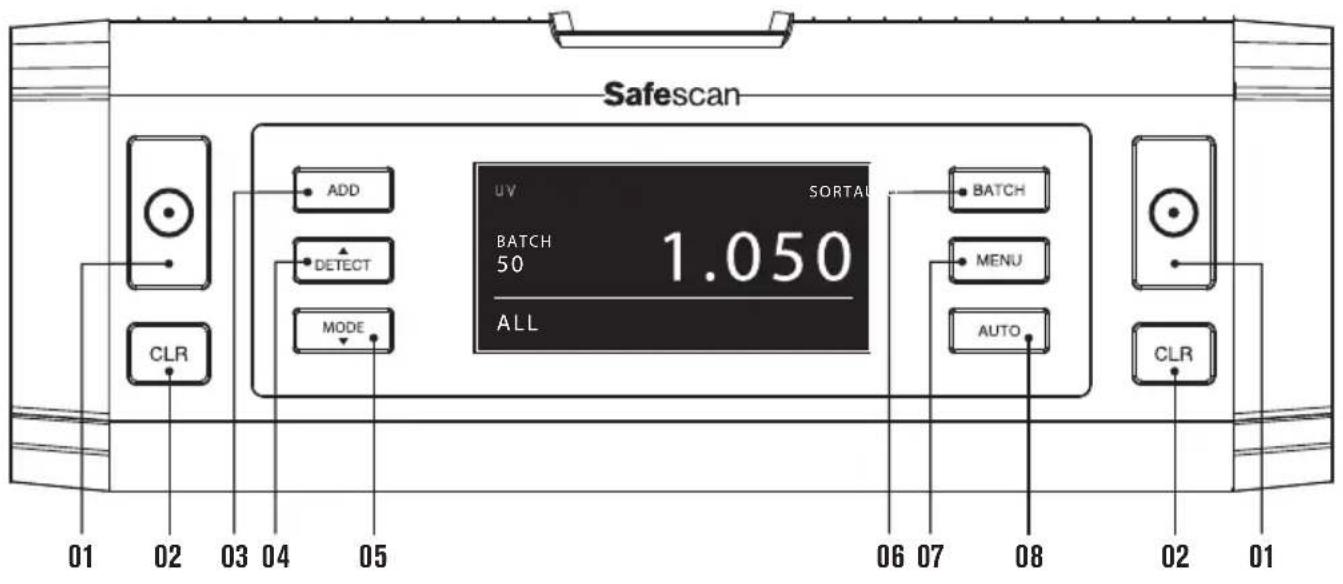

TLAČÍTKA A PROVOZ

Safescan UV SORTA BATCH 50 1.050 ALL ADD DETECT MODE CLR 01 02 03 04 05 06 07 08 09 01

1. Spuštění počítání / Potvrzení výběru v režimu menu
2. Vymaze počet spočítaných bankovek / Přejít zpět do úrovně 1 (v režimu MENU)
3. Add funkce zap/vyp
4. Nastavení detekce padělků: UV -> MG (pouze model 2650-S) -> UV + MG (pouze model 2650-S) -> Žádná detekce
5. Nastavení metody počítání: COUNT (volné počítání, bez detekce rozměru) nebo SORT (počítání seřazených bankovek včetně detekce rozměru)
6. Funkce dávky zap/vyp a nastavení čísla dávky
7. Otevřít / zavřít menu přístroje

8. Spuštění automatického / manuálního počítání

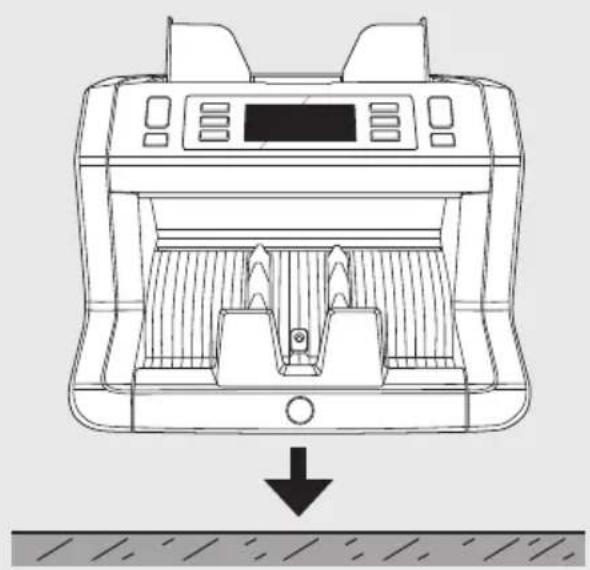

9. Přístroj umístěte na rovný a stabilní povrch.

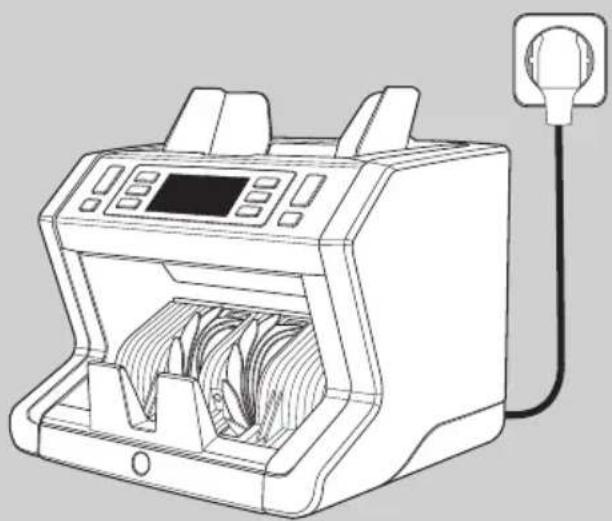

1. Počítačku bankovek zapojte do elektrické zásuvky pomocí dodaného napájecího kabelu.

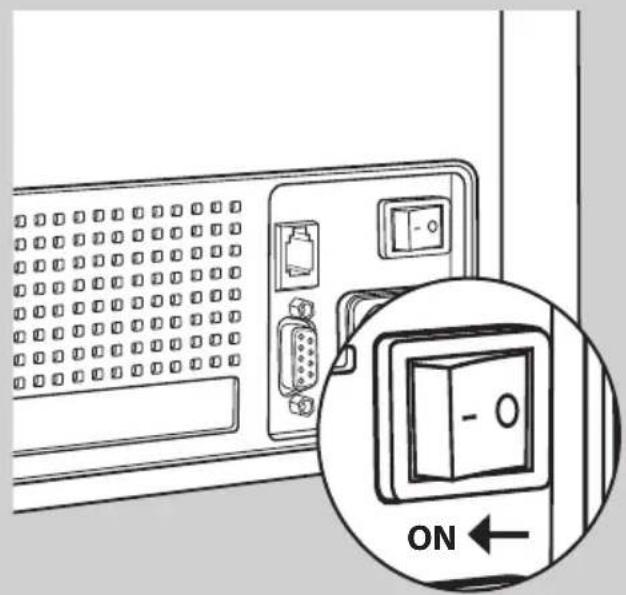

1. Počítačku bankovek spustte prepnutím spínače na zadní straně do polohy "1".

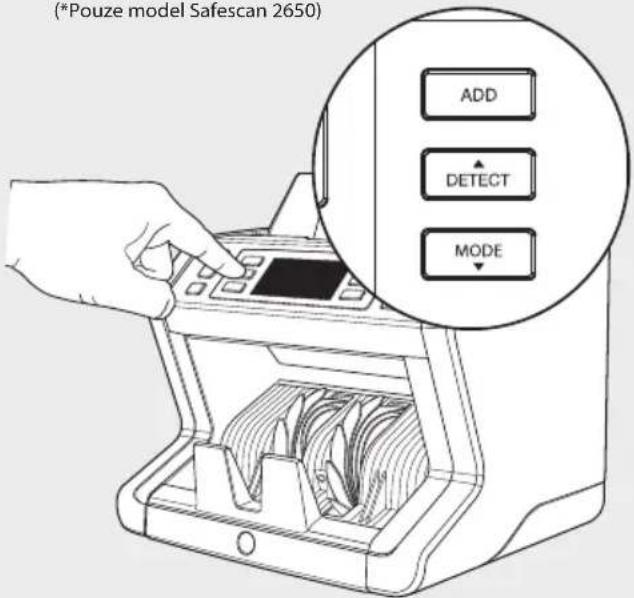

1. Výchozí nastavení detekce bankovek: Safescan 2610: UV / Safescan 2650: UV a MG. Tato nastavení lze změnit: stisknutím tlačítka DETECT.

Sekvence je následující: UV -> UV + MG* -> Bez detekce

(*Pouze model Safescan 2650)

(*Pouze model Safescan 2650) ADD DETECT MODE

PŘIPRAVENO NA POČÍTÁNÍ

Přístroj je nyní připraven na základní počítání. Více pokročilá nastavení jsou popsána v dalších kapitolách tohoto manuálu.

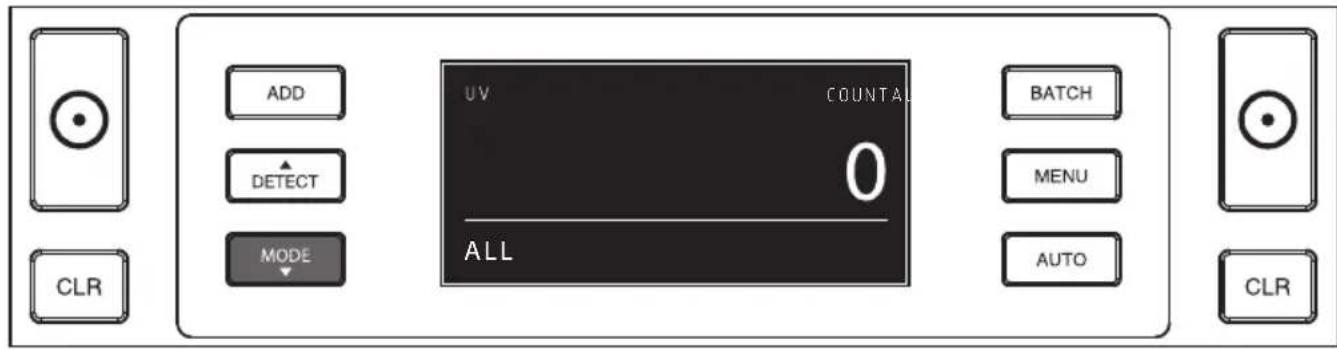

1. REŽIM POČÍTÁNÍ. Stiskněte tlačítko MODE ke zvolení požadované metody počítání. Výchozí nastavení = SORT (řadit).

Následující režimy počítání lze zvolit:

[SORT]: počítání bankovek včetně detekce rozměru. Počítačka se zastaví a vydá zvukový signál, pokud detekuje bankovku odlišné výšky než první započítané bankovky.

[COUNT]: počitání bankovek bez detekce rozměru, označované také jako "volné počitání bankovek".

ADD DETECT MODE CLR UV COUNTAL 0 ALL BATCH MENU AUTO CLR

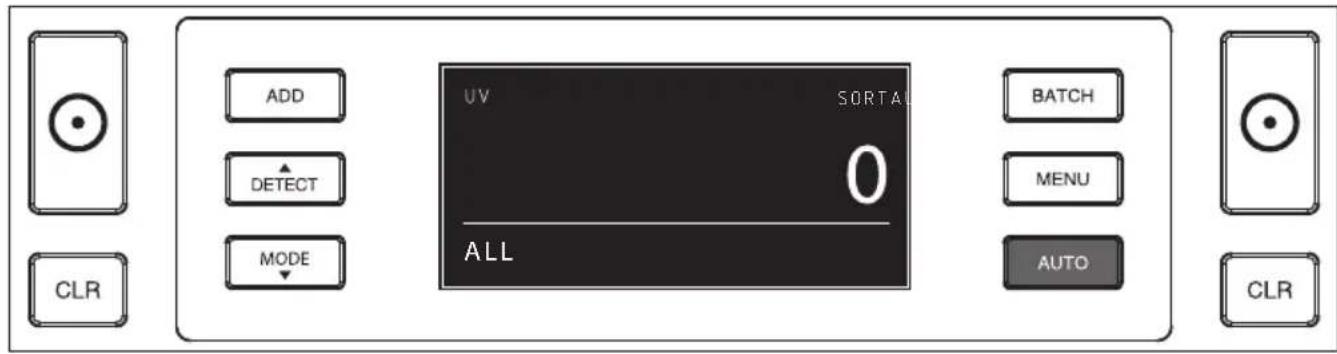

1. AUTO SPUŠTĚNÍ / MANUÁLNÍ SPUŠTĚNÍ. Stisknutím tlačítka AUTO můžete zvolit, zdali chcete, aby počítačka začala počítat bankovky automaticky či manuálně. Jakmile displej zobrazí 'AUTO', přístroj začne počítat, jakmile budou bankovky umístěny do zásobníku. Výchozí nastavení = AUTO.

Je-li přístroj nastaven do režimu "Manuálně", stiskněte tlačítko [START] k zahájení počítání.

ADD DETECT MODE CLR UV SORTA 0 ALL BATCH MENU AUTO CLR

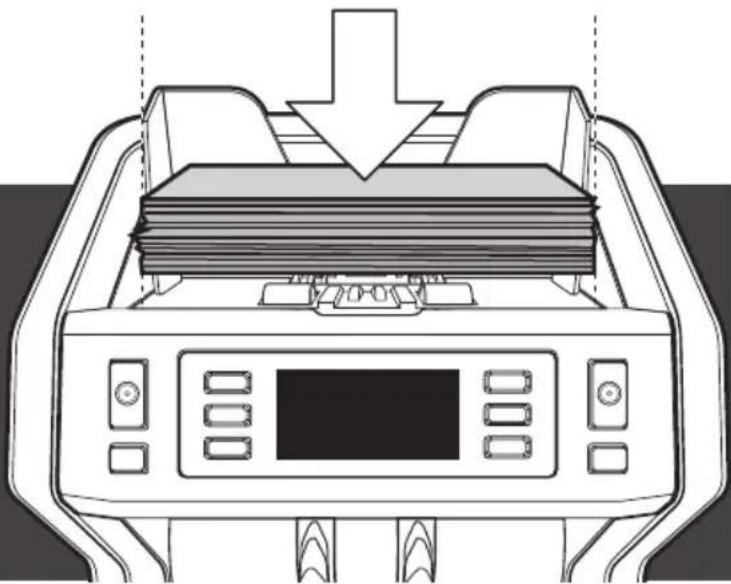

1. SPUŠTĚNÍ POČÍTÁNÍ BANKOVEK

Počitání bankovek spustte vložením bankovek do středu zásobníku. Použijte vodicí plochy k udržení bankovek na středu.

VEZMĚTE NA VĚDOMÍ

V režimu SORT je nutné bankovky před počítáním seřadit dle nominální hodnoty.

V režimu COUNT není nutné bankovky před počitáním setřidit. Vezměte, prosíme, na vědomí, že tento režim jednoduše počítá celkový počet bankovek, jenž je přiváděn do přístroje, bez ohledu na nominální hodnoty bankovek v přiváděném stohu.

Počet bankovek je zřetelně zobrazen po dokončení počítání (platné pro oba režimy počítání COUNT a SORT).

ADD DETECT MODE UV SORTAU 50 ALL BATCH MENU AUTO CLR CLR

5. DETEKCE ROZMĚRU BANKOVKY (POUZE PRO REŽIMSORT).

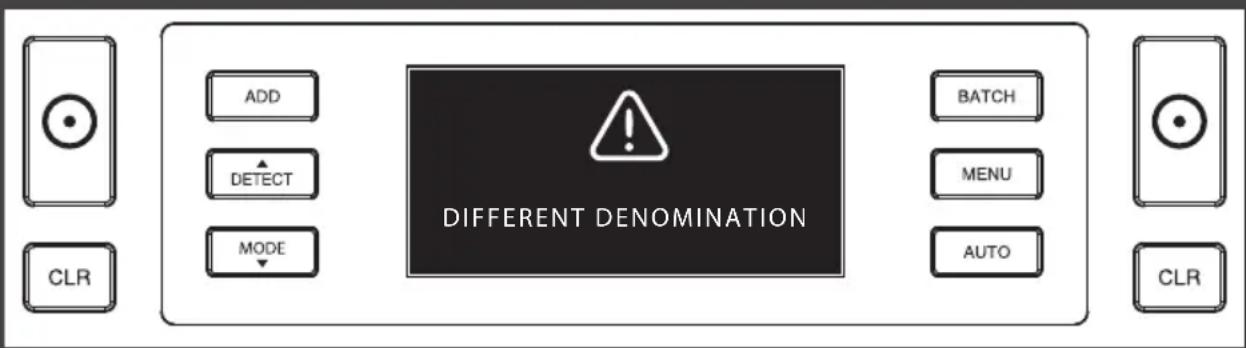

Při zvolení režimu SORT se počítačka bankovek zastaví a vydá chybovou hlášku 'chyba výšky', jakmile během počítání detekuje bankovku odlišné výšky. Počítačka detekuje pouze bankovky odlišné výšky než první započítané bankovky (minimální detekovatelný rozdíl výšky = 3mm).

ADD DETECT MODE DIFERENT DENOMINATION BATCH MENU AUTO CLR CLR

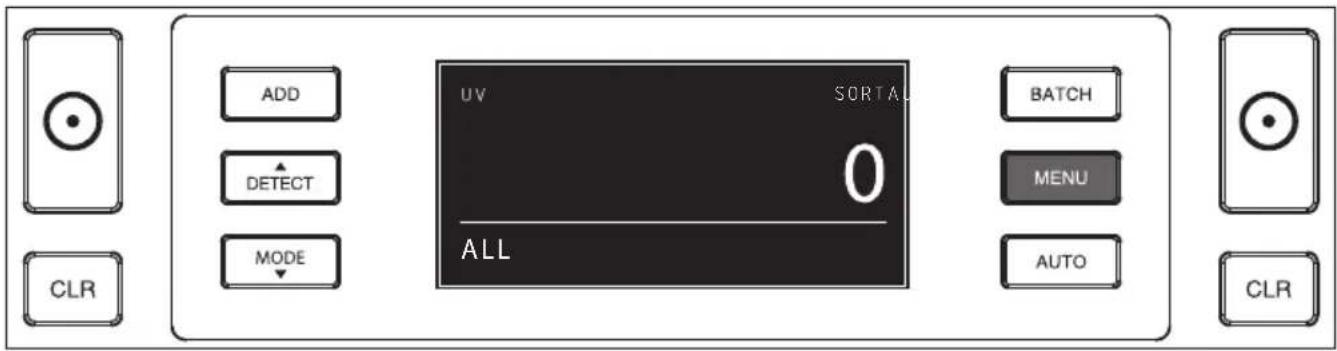

1. V menu přístroje 2610 / 2650 můžete definovat konkrétní nastavení stroje. Pro vstup do menu, stiskněte tlačitko MENU

ADD DETECT MODE CLR UV SORTAL 0 ALL BATCH MENU AUTO CLR

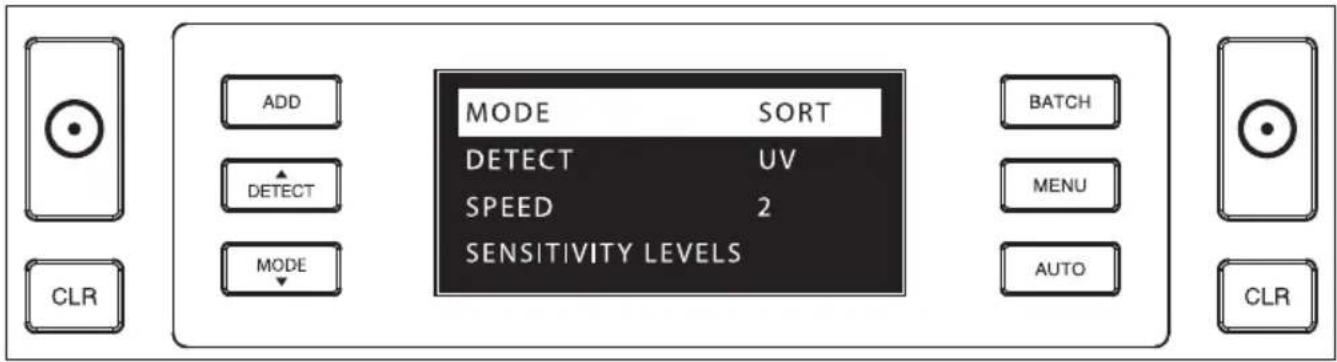

1. Displej nyní zobrazuje různé volitelné položky menu.

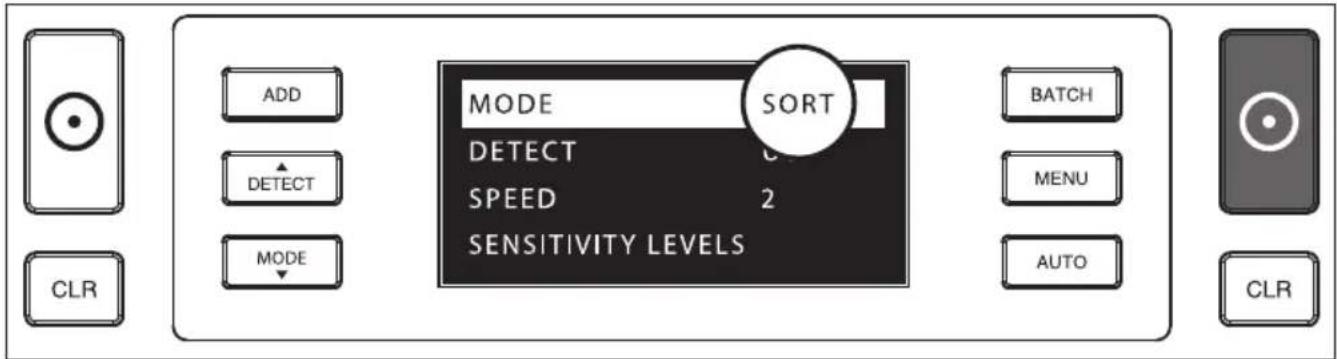

MODE SORT DETECT UV SPEED 2 SENSITIVITY LEVELS ADD DETECT MODE BATCH MENU AUTO CLR CLR

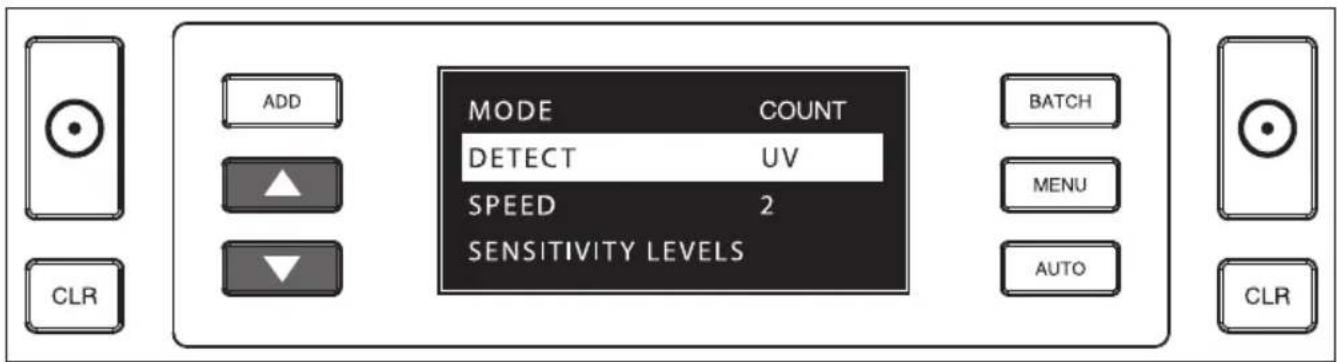

1. Procházejte položkami menu pomocí kurzorových kláves.

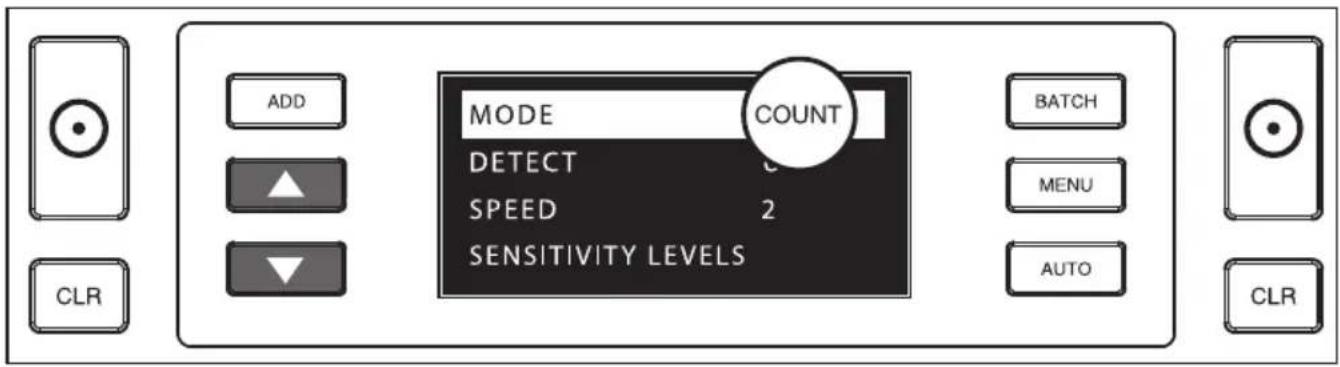

MODE COUNT DETECT UV SPEED 2 SENSITIVITY LEVELS ADD MENU AUTO CLR BATCH MENU CLR

1. Stiskněte tlačítko START ke zvolení požadované položky. Nastavení v rámci zvolené položky začne blikat.

MODE SORT DETECT SPEED 2 SENSITIVITY LEVELS ADD DETECT MODE BATCH MENU AUTO CLR CLR

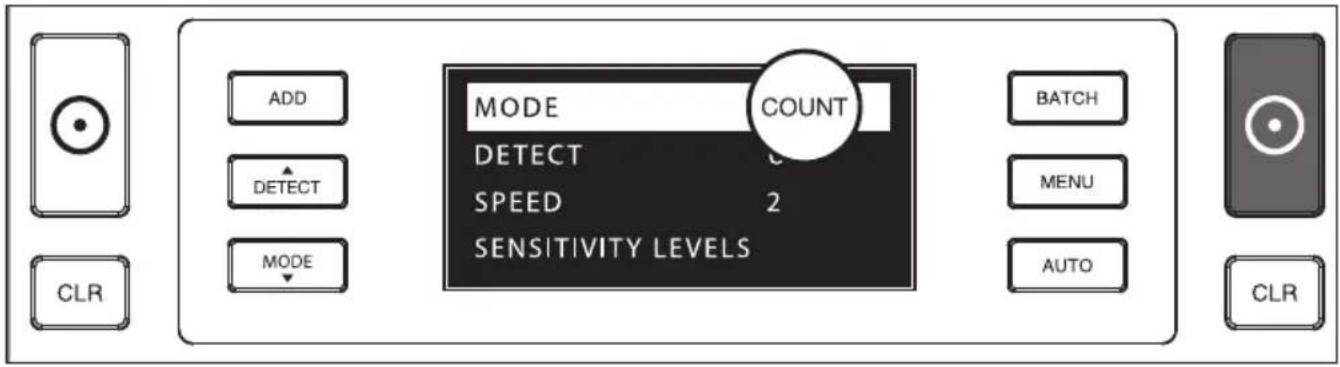

1. Pomocí kurzorových kláves procházejte různými možnými nastaveními.

MODE COUNT DETECT SPEED 2 SENSITIVITY LEVELS ADD MENU AUTO CLR BATCH CLR

1. Svou volbu potvrdte stisknutím tlačítka START.

ADD DETECT MODE COUNT DETECT SPEED 2 MODE BATCH MENU AUTO CLR CLR

1. Po zvolení požadovaného nastavení, opustte menu stisknutím tlačítka MENU nebo CLR. Počítačka bankovek se vrátí na hlavní obrazovku.

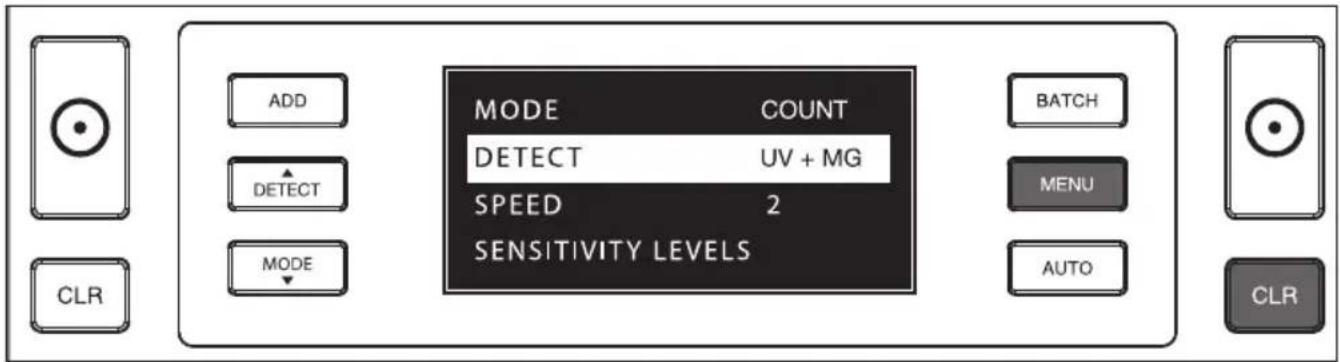

MODE COUNT DETECT UV + MG SPEED 2 SENSITIVITY LEVELS ADD DETECT MODE BATCH MENU AUTO CLR CLR

OBSAH MENU

Struktura menu je následující:

MODEL	MODE	DETECTION SPEED*	SENSITIVITY LEVEL
2610	Count > Sort UV	1 > 2 > 3	UV > Height
2650	Count > Sort UV > MG > UV+MG	1 > 2 > 3	UV > MG > Height

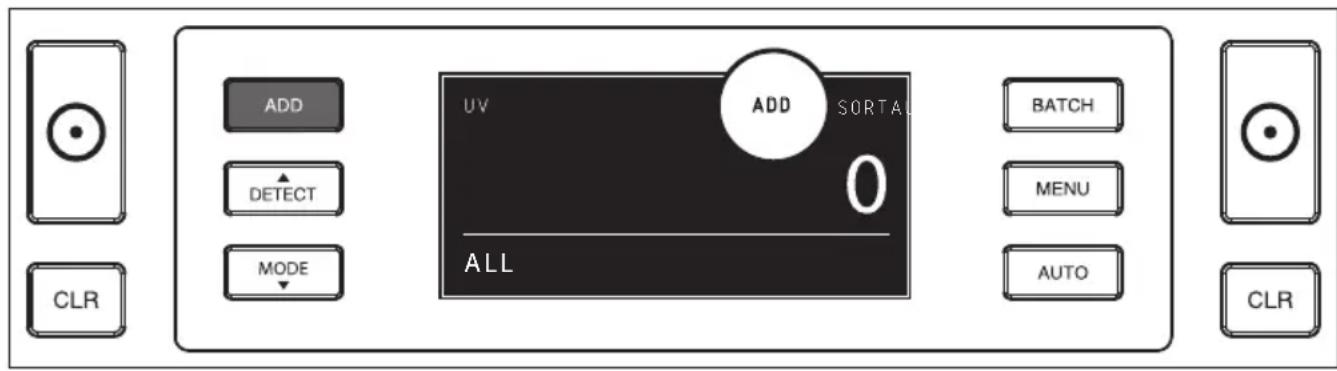

Funkce ADD umožňuje počítat kumulativně. Jakmile vyjmete stoh spočítaných bankovek a vložíte nový stoh, tato množství budou přidána k celkovému počtu. Funkci lze aktivovat stisknutím tlačítka ADD. Indikátor na displeji se rozsvítí.

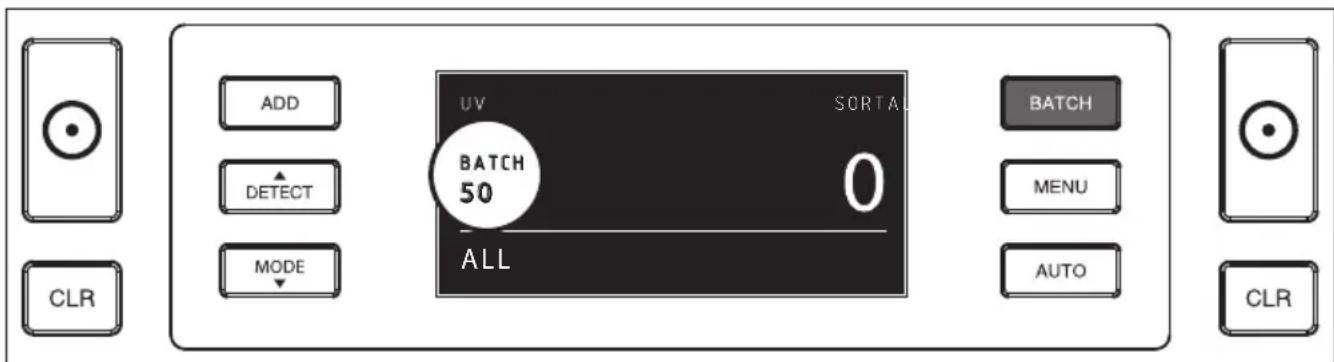

Funkce BATCH umožnuje vytvářet stejné stohy předem nastaveného počtu bankovek. Svou dávku můžete nastavit následujícími způsoby:

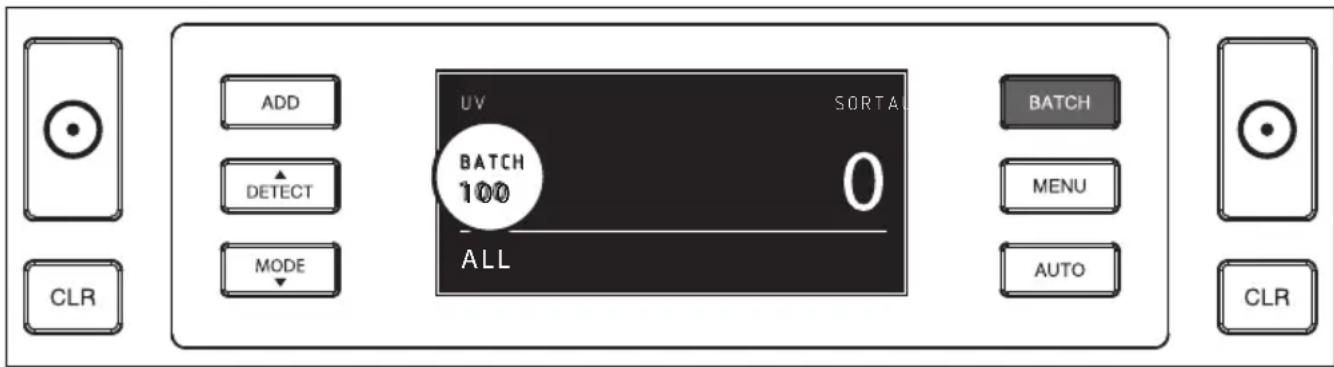

2.1 Po stisknutí tlačítka BATCH je funkce aktivována.. Indikátor na displeji se rozsvítí a číslo dávky bliká po dobu 5 sekund.

ADD DETECT MODE CLR UV SORTA BATCH 100 0 ALL BATCH MENU AUTO CLR

2.2 Zatímco aktuální hodnota bliká, můžete procházet přednastavenými čísly dávky opakovaným stisknutím tlačítka BATCH. Sekvence je následující: 100 > 50 > 20 > 10 > 5 > Dávka vypnuta.

ADD DETECT MODE CLR UV SORTAL BATCH 50 0 ALL BATCH MENU AUTO CLR

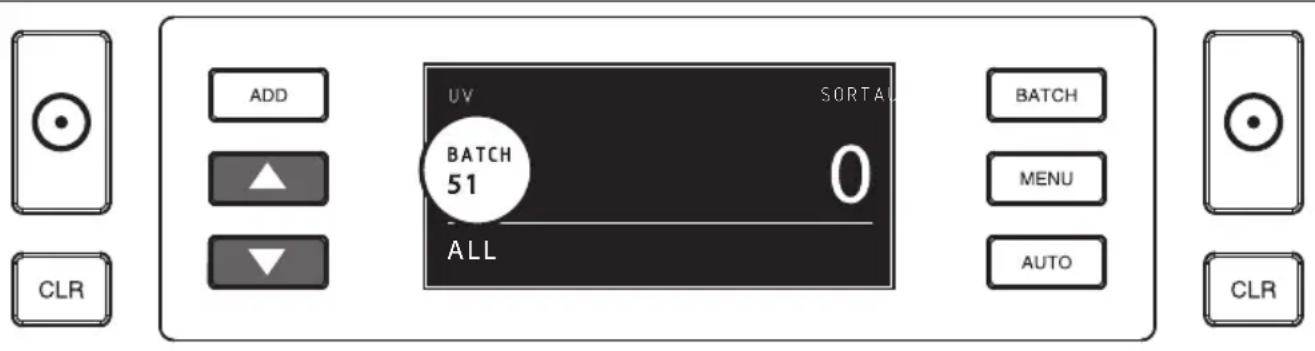

2.3 Použitím kurzorových kláves zvýšíte nebo snížíte číslo dávky o 1 kus, počínaje zobrazeným číslem.

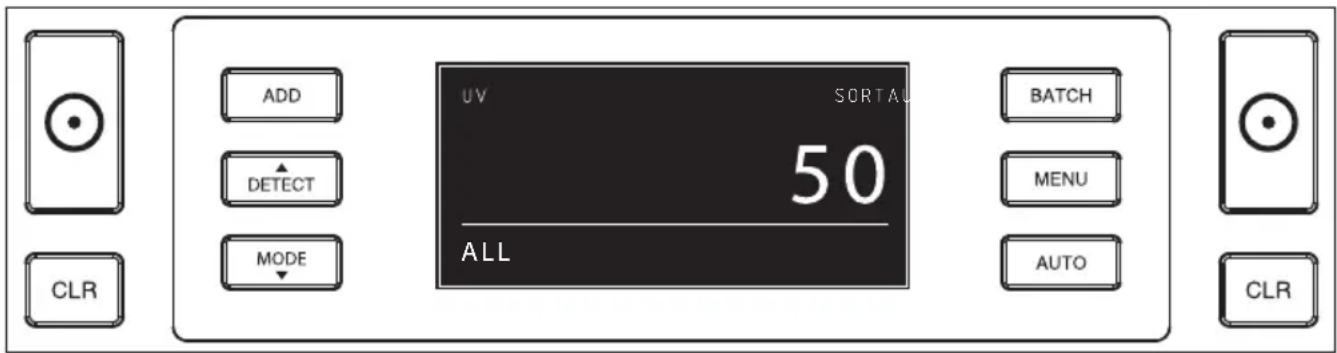

Pokud displej zobrazuje hodnotu '50' můžete pokračovat na 51, 52 atd. stisknutím a na 49, 48 atd.

stisknutím

5 sekund po zvolení nastavení hodnota přestane blikat a zvolené číslo dávky je uloženo.

ADD ▲ ▼ CLR UV SORTAU 0 BATCH MENU AUTO CLR

CHYBOVÁ HLÁŠENÍ

Přístroj vám předá zřetelné zvukové a vizuální upozornění, pokud detekuje podezřelou bankovku nebo pokud detekuje bankovku, která se během počítání od ostatních liší výškou (režimSORT). Následující zprávy mohou být zobrazeny:

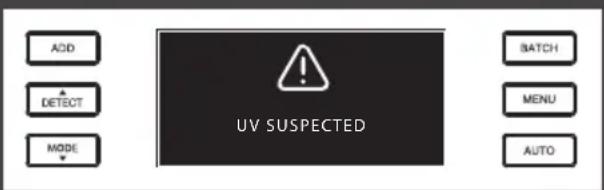

ADD DETECT MODE UV SUSPECTED BATCH MENU AUTO

Padělaná nebo podezřelá bankovka: UV funkce nebyla detekována. Vyjměte podezřelé bankovky ze zakladače a stiskněte START k pokračování provozu.

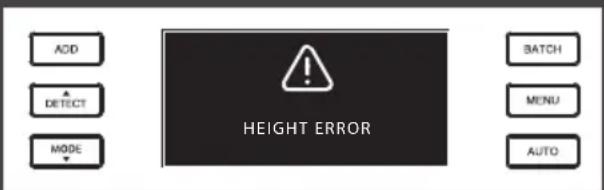

ADD DETECT MODE HEIGHT ERROR BATCH MENU AUTO

Detekována byla bankovka s odlišnou výškou. Vyjměte bankovky odlišné nominální hodnoty, vyjměte spočítané bankovky a stoh znovu spočitejte.

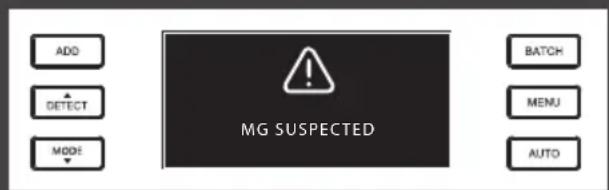

ADD DETECT MODE MG SUSPECTED BATCH MENU AUTO

Padělaná nebo podezřelá bankovka. MG funkce nebyla detekována. Vyjměte bankovku ze zakladače a stiskněte START k pokračování provozu (pouze model Safescan 2650-S).

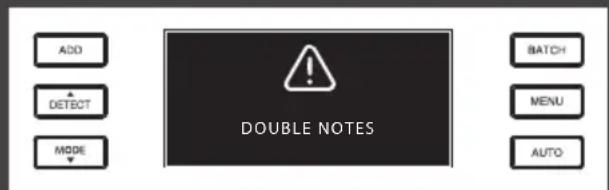

ADD DETECT MODE DOUBLE NOTES BATCH MENU AUTO

Bankovky mohou být k sobě někdy přilepené nebo přehnuté. Zkontrolujte bankovky a nechte je znovu spočítat. Pokud se tato chybová hláška objevuje často, mírně otočte nastavitelným kolečkem zásobníku (+).

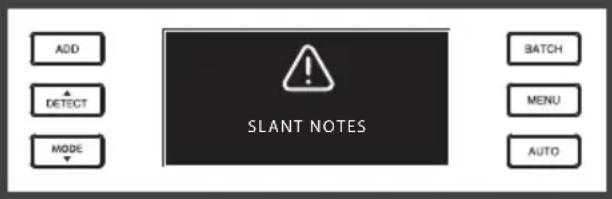

ADD DETECT MODE SLANT NOTES BATCH MENU AUTO

Šikmé bankovky naznačují, že bankovka není podávána do přístroje rovně. Ujistěte se, že bankovky jsou do zásobníku vkládány pečlivě a směřují do středu. Pokud se tato chybová hláška objevuje často, mírně otočte nastavitelným kolečkem zásobníku (+).

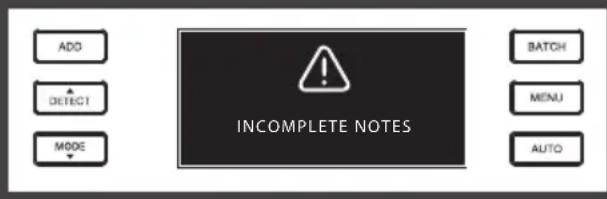

ADD DETECT MODE INCOMPLETE NOTES BATCH MENU AUTO

Neúplné nebo poškozené bankovky. K této hlášce může dojít, pokud je do přístroje přiváděna roztržená bankovka. Vyjměte a zkontrolujte bankovky a stiskněte START k pokračování provozu.

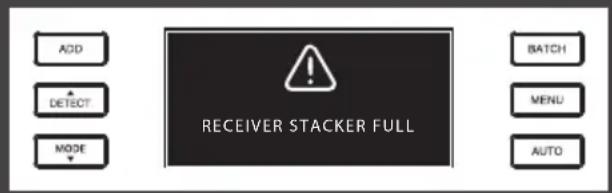

ADD DETECT MODE RECEIVER STACKER FULL BATCH MENU AUTO

Maximální kapacita zakladače je 250 bankovek. Vyjměte bankovky ze zakladače.

ŘEŠENÍ PROBLÉMŮ

Problém	Příčina	Řešení
Chybovázpráva pro UV	Podezření na padělanou bankovku.Integrované UV rysy bankovky mohou zeslábnout, pokud je bankovka stará /intezivně používaná či pokud jenedopatřením vyprána s prádlem.	Spočítejte bankovku znovu k ujištění se, zdali problémpřetrvává.Ujistěte se, že zařízení není pod přímým silným zdrojem světla, jelikož to může narušit UV senzory.Očistěte senzory a odstraňte veškerý prach, který můze blokovat senzory přístroje.Je-li bankovka ve skutečnosti pravá, snižte úroveň citlivosti UV a spočítejte bankovky znovu.
Chybovázpráva pro MG	Podezření na padělanou bankovku.U některých měn je známo, že mají velmi slabé MG rysy v bankovkách určitých nominálních hodnot, které je téměř nemožné detekovat.Některé měny nemusejí mít vůbec integrované MG rysy.	Spočítejte bankovku znovu k ujištění se, zdali problémpřetrvává.Očistěte magnetické snímače s čistící kartou pro bankovky.Je-li bankovka ve skutečnosti pravá, snižte úroveň citlivosti UV a spočítejte bankovky znovu.
Detekcerozměrunefunguje	Všechny bankovky v rámci počítané měny jsou stejné výšky (např. USD, CHF, CAD, AUD, HUF)Rozdíl ve výšce mezi různými nominálními hodnotami může být velmi malý k detekování (musí být alespoň 3 mm)
Zobrazujese chybováhláška šikmé bankovky	Bankovky nejsou podávány na přímo do stroje.	Ujistěte se, že jsou bankovky pečlivě uspořádány avloženy na střed zásobníku. Použijte vodicí plochy k vycentrování bankovek a při počítání velkých stohů bankovek používejte během počítání při vedení bankovek také své ruce.

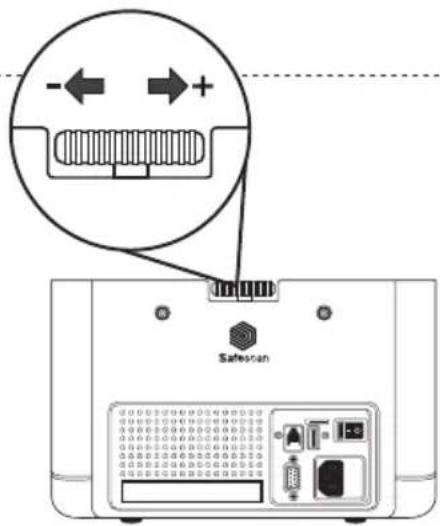

NASTAVITELNÉ KOLEČKO ZÁSOBNÍKU

Pokud se porucha tloušťky při počítání objevuje často, nebo pokud bankovky neprocházejí plynule přístrojem, může být nutné nastavit nastavitelné kolečko zásobníku. Toto kolečko ovládá rozestup mezi tlouštkami bankovek. Poloha kolečka zásobníku je již továrně nastavena na optimální polohu. Nicméně, vzhledem k povaze některých bankovek může být nutné polohu kolečka upravit k zajištění optimálního podávání bankovek.

• Pokud nejsou bankovky plynule počitány: zvětšete rozestup mezi tlouštkami bankovek otočením nastavitelného kolečka ve směru hodinových ručiček (+).
• Pokud při počítání dochází k chybám jako "tloušťka" (dvojité bankovky) či "šikmé bankovky", snižte rozestup mezi tloušťkami bankovek otočením nastavitelného kolečka proti směru hodinových ručiček (-).

Safestan

VEZMĚTE NA VĚDOMÍ: Jelikož je kolečko nastavení velmi citlivé, provádějte pouze velmi drobné úpravy.

ÚPRAVA DETEKČNÍCH NASTAVENÍ PADĚLKŮ

Vaše počítačka bankovek je již předem nakonfigurována s optimálním detekčním nastavením padělků. Ve vzácných připadech může být vyžadováno ruční nastavení citlivosti jednoho či více prvků detekčních nastavení padělků.

POZNÁMKA: tato nastavení upravujte pouze, pokud vám to doporučuje technický expert společnosti Safescan.

Typ detekce padělků Výchozí úroveň Rozsah
Úroveň citlivosti UV	4	0 ~ 8
Úroveň citlivosti MG (pouze model Safescan 2650-S)	2	0 ~ 4
Úroveň citlivosti výšky	4	0 ~ 8

RESETOVÁNÍ DO TOVÁRNÍHO NASTAVENÍ

K návratu do továrního nastavení: Stiskněte a podržte tlačitko [CLR] a zapněte stroj. Na displeji se zobrazí "-DEF"- a "-H-". Stiskněte tlačitko [START] pro uložení a opuštění nastavení.

Safescan 2610 / 2650 je vysoce precizní zařízení. K zajištění, aby funkce a spolehlivost zařízení zůstávala na optimální úrovni, je důležité přístroj pravidelně čistit. Používejte sprej se stlačeným vzduchem k odstranění prachu a nečistot. Vyčistěte zásobník a zakladač přiloženým suchým štětcem. Používejte čisticí karty bankovek (k dispozici jako volitelné příslušenství) k vyčištění vnitřních částí zařízení.

DÜLEŽITÉ: Za všech okolností zabraňte, aby se cizí předměty, jako jsou mince, sponky nebo svorky, nedopatřením dostaly do mechanismu, jelikož by to vedlo k poruše zařízení.

ČIŠTĚNÍ POČÍTAČKY BANKOVEK

Pro čištění vnitřních částí a senzorů zařízení:

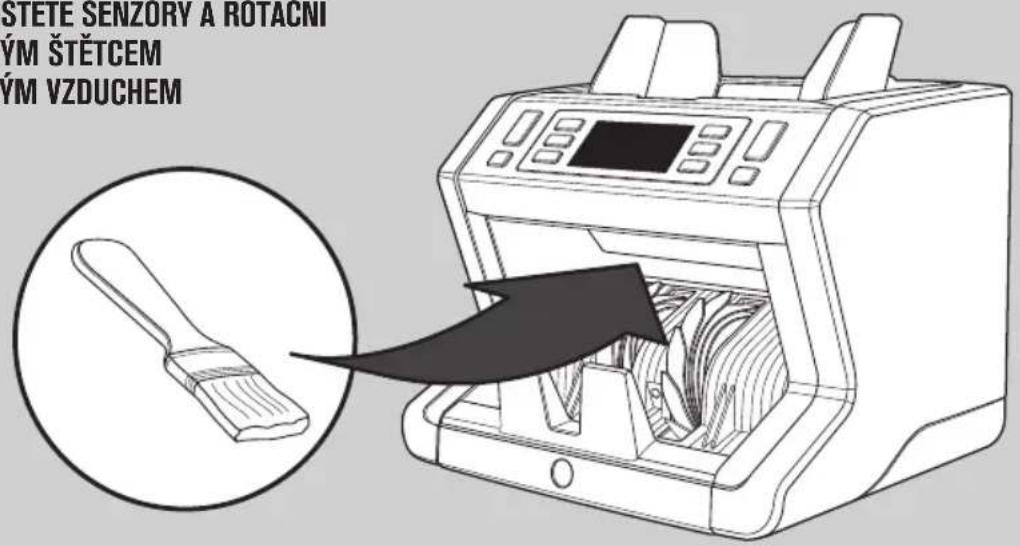

1. OPATRNĚ VYČISTĚTE SENZORY A ROTAČNÍ KOLEČKA SUCHÝM ŠTĚTCEM NEBO STLAČENÝM VZDUCHEM

STETE SENZORY A ROTACNI ÝM ŠTĚTCEM ÝM VZDUCHEM

POUŽÍVÁNÍ ČISTÍCÍCH KARET POČÍTAČKY BANKOVEK (VOLITELNĚ)

Můžete také použít Safescan čistících karet počítačky bankovek (číslo produktu. 136-0546) k vyčištění válečkových koleček a magnetických senzorů.

1.

Podporované měny: Všechny měny

Režimy počítání: Režim Sort a režim Count

Rychlost počítání: 800 / 1200 / 1500 bankovek/min

Funkce detekce bankovek: UV rysy, MG rysy (pouze model Safescan 2650-S), rozměr (výška)

Rozsah velikostí bankovek: 50 x 110 mm \~ 90 x 180 mm

Kapacita zásobníku: 500 bankovek

Kapacita zakladače: 250 bankovek

Napájení: AC 100-240V / 50-60Hz

Příkon: 60W

Rozměry: 29.2 x 24.6 x 17.8 cm / 11.5 x 9.7 x 7 palců

Hmotnost: 5.7 kg / 12.5 lbs

Provozní teplota: 0--40°C

ZÁRUKA

Viz www.safescan.com pro postup záruky.

Tento produkt je v souladu se základními požadavky a dalšími relevantními ustanoveními příslušných evropských směrnic. Prohlášení o shodě (DoC) je k dispozici na www.safescan.com

Pokud chcete zařízení zlikvidovat, odneste jej do recyklačního centra. Elektronická zařízení nikdy nevyhazujte společně dpadky z domácnosti.

MÁTE NĚJAKÉ OTÁZKY NEBO POTŘEBUJETE TECHNICKOU POMOC?

Náš tým technické podpory je vám k dispozici na příslušné telefonní lince v pracovní době (časová zóna GMT+1), nebo prostřednictvím e-mailu. Zodpoví vám jakoukoli otázku týkající se používání zařízení Safescan. Podrobnosti viz na internetových stránkách www.safescan.com.

Pokud budete telefonovat nebo psát e-mailovou zprávu do našeho centra podpory, vždy zkontrolujte, zda máte po ruce následující informace: číslo modelu, číslo součásti, výrobní číslo (viz nálepka na spodní straně přístroje), číslo verze softwaru (zobrazuje se při spuštění zařízení ), datum nákupu.
