NÁVOD K OBSLUZE R3V-422 Elektrobock
DVOU - OKRUHOVÝ REGULÁTOR TRÍ/ ČTYŘCESTNÝCH VENTILŮ
R3V-422
Je určen k plynulé regulaci pohonů směšovacích ventilů pro jeden nebo dva topné okruhy. Podle zvoleného druhu (módu) regulace je možné nastavením konstant, přizpůsobit regulaci danému systému.
Uplatnění nalezne například v následujících systémech:
- jedno a dvou okruhové systémy (radiátory, podlahové topení)
- pro dobíjení a vybíjení akumulační nádoby
- pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)
- kde, zdroj tepla neumožnuje regulaci podle venkovní teploty (ekvitermní regulace).
Regulátor umožňuje podle připojených čidel (max. 8) ovládat tří/ čtyřcestné ventily, čerpadla, spinat kotel (popř. externí zdroj tepla) a regulovat teplotu podle zvolené funkce:
Regulace č.1 = Regulace podle teploty v mistnosti s teplotním čidlem (PI regulace)
Regulace č.2 = Regulace podle teploty za ventilem s ohledem na prostorový termostat
Regulace č.3 = Ekvitermni regulace s dorovnáním podle teploty v mistnosti s teplotnim čidlem
Regulace č.4 = Ekvitermní regulace podle venkovní teploty s ohledem na prostorový termostat
Regulace č.5 = Regulace podle teploty zpátečky s teplotním čidlem
Regulace č.6 = Regulace podle teploty zpátečky s ohledem na prostorový termostat
Regulace č.7 = Regulace podle teploty zpátečky, dobijení akumulační nádrže (AKU) s ohledem na teplotu kotle (spalinového čidla) a teplotu místnosti s možností externího dohřevu (ExD)
Regulace č.8 = Regulace podle teploty zpátečky a dobíjení akumulační nádrže (AKU) hysterezí s možnosti externího dohřevu (ExD)
Regulace č.98 = Servisní režim
Regulace č.99 = Letní režim

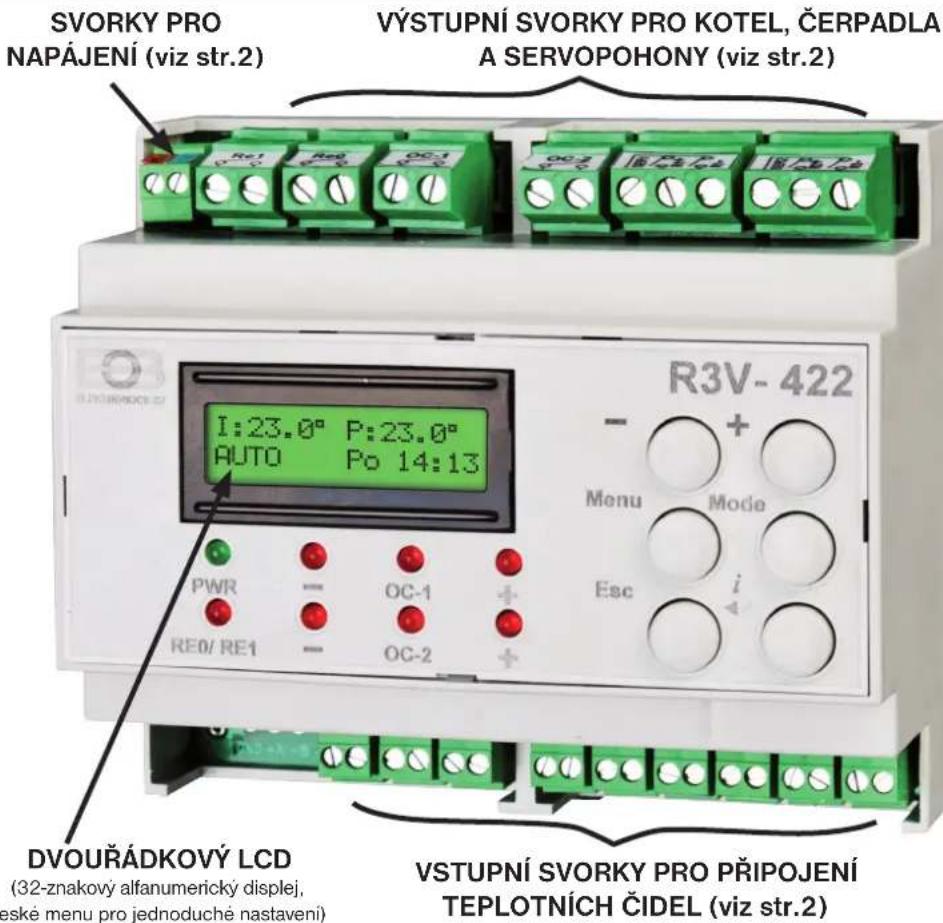

POPIS

| Popis tlačítek: |
| - /+změna hodnot ve vybraném režimu |
| Menuvýběr režimů- nastavení hodin- teplotní programy- volba počtu okruhů- výběr zobrazovaného okruhu- výběr jazyka |
| Modevýběr druhu regulace |
| Esckrátký stisk= krok zpět, dlouhý stisk=zpět do základního zobrazení |
| i←informace (v základním režimu)potvrzení ENTER (ve vybraném režimu) |
| Popis LED: | Spodní řada | RE0/RE1 SVÍTÍ - indikace zapnutí kotle (výstupu RE0)BLIKÁ - indikace zapnutí externího dohřevu (výstupu RE1) | |
| Horní řada | PWR indikace napájení | ||
| - uzavirání 1.ventilu (pokud je plně uzavřen LED bliká) | - uzavirání 2.ventilu (pokud je plně uzavřen LED bliká) | ||
| OC1 indikace zapnutí čerpadla 1.okruhu | OC2 indikace zapnutí čerpadla 2.okruhu | ||
| + otevirání 1.ventilu (pokud je plně otevřen LED bliká) | + otevirání 2.ventilu (pokud je plně otevřen LED bliká) | ||
DALŠÍ VÝHODY
- 7 týdenních programů s 6-ti teplotními změnami na den
• volba režimu AUTO/ MANU/ OFF - hlídání maximální teploty kotle
- hlídání maximální teploty akumulační nádrže
- adaptace ventilů po zapnutí regulátoru
-
záloha chodu hodin po výpadku napájení na více jak 4 hodiny
• volba maximálního kroku ventilu
• protizámrazová ochrana
• automatická ochrana proti vodnímu kameni -
krátkodobá změna teploty
- informace o teplotách na čidlech, vypočtené teplotě na ventilu a orientační hodnota pozice ventilu v % pro každý zapojený okruh
- napájení 5 V/DC, 500 m A(zdroj AD05-DIN není součástí balení)
- možnost připojení až 8 teplotních čidel (součásti baleni jsou čidla KO, VT, M1, V1, Z1 další lze dokoupit na www.elbock.cz)
- možnost připojení termostatu pro vzdálené ovládání
- max. zatížení výstupů (I max) je 5 A.
MONTÁŽ
Regulátor montujte v blízkosti směšovacího ventilu, ale v takové vzdálenosti od topných prvků, aby teplota regulátoru vlivem sálání těchto prvků nepřekročila 40°C.
Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifi kací!
Typ a způsob regulace doporučujeme konzultovat s odborníkem na topenářskou techniku!
Připojení kotle, směšovacího ventilu, servopohonu a dalších ochranných prvků systému musí odpovídat zásadám a předpisům pro instalaci ústředního vytápění a doporučením výrobců těchto zařízení.

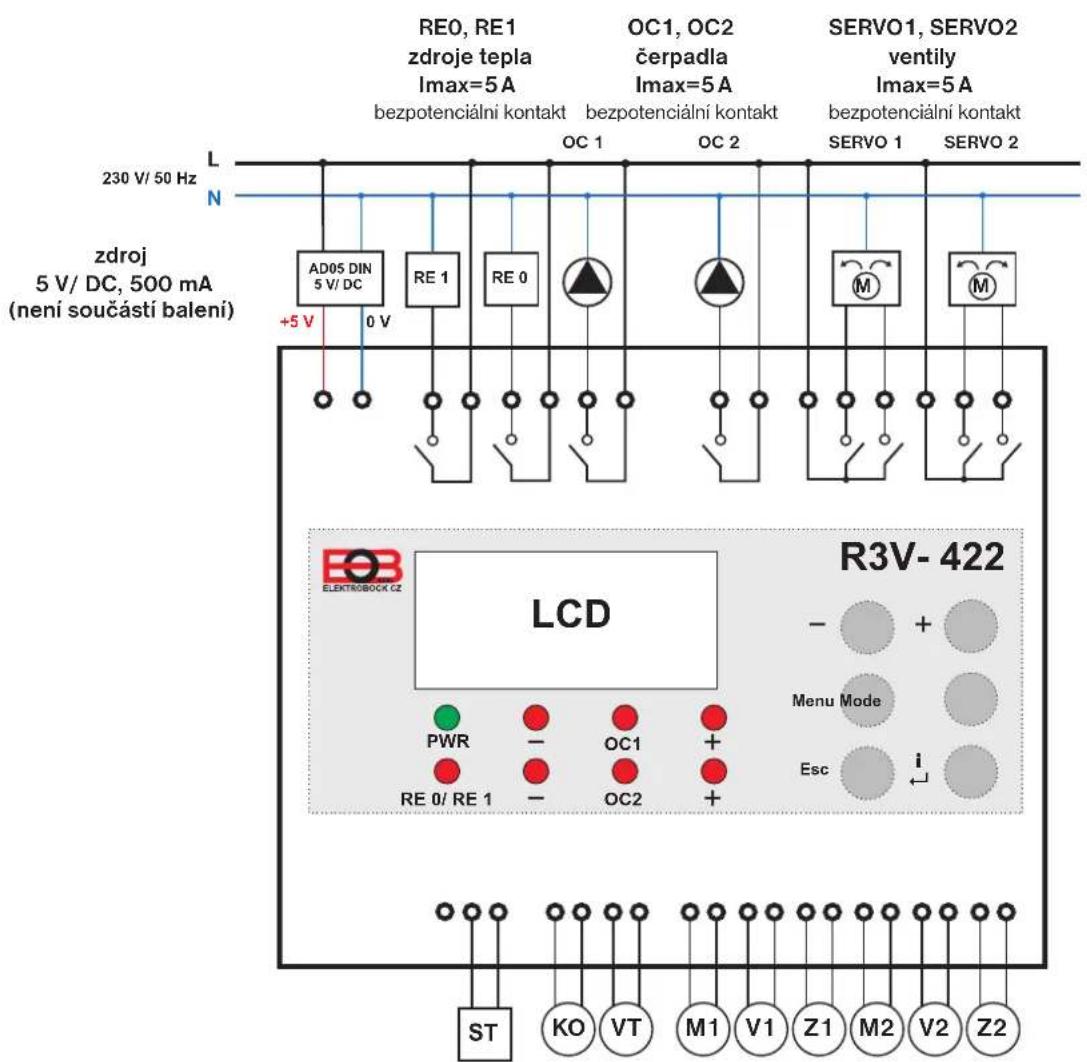

SCHÉMA ZAPOJENÍ


UPOZORNĚNÍ:
Montáž musí být prováděna bez napětí! Jako první instalujte teplotní čidla poté připojte servopohony, čerpadla (popř. kotel) a jako poslední instalujte napájecí zdroj!
Při nedodržení postupu může dojít ke špatné adaptaci servopohonů!
DOPORUČENÍ: Při použití krouceného vodiče, použijte dutinky.

| Označení | Připojované zařízení Doporučení | Poznámky | |
| ST kontakt | pro spalinový termostat připojit na spalinový termostat nebo použít klemu | Využívá se pouze při regulaci č.7 (viz str.21) | |
| KO čidlo te | ploty kotle CT01-10k S Nesmí být taženy souběžně | se silovými vodiči.Délky vodičů je max. 50 m.Čidla CT05-10k je nutnéinstalovat do krabičky a chránit před vniknutím vody! | |
| VT čidlo ve | kovní CT05-10k | ||
| M1 | čidlo do místnosti 1. okruhu nebo čidlo do akumulační nádrže | CT05-10kCT01-10k S | |
| M2 | čidlo do místnosti 2. okruhu | CT05-10k | |
| V1, V2 | čidla za ventilem 1. a 2. okruhu | CT01-10k C | |
| Z1, Z2 | čidla zpátečky 1. a 2. okruhu | CT01-10k C | |
| PT termostat | PT10, PT11, PT21, PT22, PT32,BPT012, BPT013, BPT21,BPT30, BPT22, BPT32 a další na www.elbock.cz | Připojuje se místo čidel do místnosti M1 nebo M2, bezpotenciální kontakty. | |
| OC1OC2 | čerpadla | 230V, max. 200VA | bezpotenciální kontakty(při použití vetší zátěže je nutné zapojit pomocný silový prvek) |
| SERVO1SERVO2 | pohon ventilu | 24V~ 230V | bezpotenciální kontakty(při použití dvou pohonů dodržte stejné napájení pro oba pohony). |
| RE0 | PRIMÁRNÍ ZDROJ např. kotel | výstup lmax = 5A | bezpotenciální kontakty |
| RE1 | SEKUNDÁRNÍ ZDROJ pro dohřev | výstup lmax = 5A | bezpotenciální kontakty |
| napájecí zdroj | AD05-DIN | 5 V/ DC, 500 mA | |
VÝBĚR JAZYKA
Stiskněte tl. Menu , pomocí tlačítek + a - vyberte režim pro nastavení jazyka a potvrďte tl. i ←
Tl. +nebo vyberte jazyk pro uživatelské menu a potvrd'te tl. i ← (čeština, angličtina). Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc .
Rezim nastaveni jazuka
Zvoleny jazsk: CESKY CZ
R3V-422 umožňuje ovládat jeden nebo dva topné okruhy. Tento režim slouží pro výběr počtu topných okruhů. Tovární nastavení je použití dvou okruhů.
Stiskněte tl. Menu, pomocí tlačítek ta vyberte režim volby počtu okruhů a potvrd'te
tl. i
Tl. +nebo navolte počet a potvrd'te tl. i← . Pro návrat do základního zobrazení stiskněte
tl. Menu nebo dlouze tl. Esc .
Rezim volby Pociu okruhu
Pocet, okrulu: 2
ZOBRAZENÍ VYBRANÉHO OKRUHU
Slouží pro zobrazení a nastavení regulace pro vybraný okruh. Režim výběru zobrazení okruhu se objeví pokud zvolíte ovládání 2 okruhů.
Stiskněte tl. Menu, pomoci tlačitek ta vyberte režim výběru zobrazení okruhu a potvrďte
tl. i←.
Tl. +nebo vyberte okruh a potvrd'te tl. i← . Pro návrat do základního zobrazení stiskněte
tl. Menu nebo dlouze tl. Esc .
Rezim vyberu zobraz, okruhu
Zoikrazeni okruh: 1
Po zapnutí je regulátor nastaven pro ovládání dvou okruhů.
Velkou výhodou je možnost každý okruh ovládat podle jiného typu regulace, tim se velice rozšiřuje možnost použití regulátoru v různých aplikacích. Schémata u každé regulace znázorňují jen základní - typické zapojení a jsou pouze ilustrativní. Pro správnou funkci regulátoru je nutné dodržet doporučené umístění čidel v systému.

POZOR! Pokud je pro první okruh zvolena regulace č.7 nebo č.8, pro druhý okruh je možné volit pouze regulace č.1, 2, 3, 4!
AKTUÁLNÍ ČAS A DEN
Stiskněte tl. Menu, pomoci tlačitek ta vyperte režim pro nastavení hodin a potvrďte tl. i←.
TI. Thebo postupně nastavte aktuální hodinu, minuty, den, měsíc a rok. Každé nastavení potvrd’te
tl. i← . Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc .
R3V-422 umožňuje nastavení až 7 týdennich programů se 6-ti teplotními změnami na den.
Pozn.: po delšim stisknutim tl. +hebo se urychli nastaveni.
Stiskněte tl. Menu a tl. + vyberte režim programování a potrvd'te tl.
Tl. +vyberte číslo programu, který chcete nastavit a potvrd'te tl. ← . Začne blikat údaj „ Den“, tl. +vyberte den (1 = Pondělí, 7 = Neděle) nebo kombinaci dnů (1-5 = Po-Pá, 6-7 = So-Ne,
1-7= Po-Ne) a potvrďte tl. . Na displeji se objeví údaj o požadované teplotě (Teplota: 19.0°) v nastavovaném dni (např. D1-7) a prvním časovém intervalu intervalu (Int1: 0:00). Tlačitkem
nebo nastavte
požadovanou teplotu a potvrďte tl. i
Dále nastavte čas první teplotní změny (min. krok 10 min.) opět tl. Hebo a potvrd'te tl. Dojde k automatickému přesunu na další interval (Int2: 0:00). Takto postupujte až do posledniho šestého intervalu. Krátkým stiskem tl. Esc je možné se vrátit na předcházející interval. Stisknutim tl. Menu se vrátite na nastavení dne. Po ukončení programování stiskněte dlouze tl. Esc pro návrat do základního zobrazení.
Rezim programovani
Program: 1 Den: 1 -7
Terlota: 19.0" D1-7 Inti: 0:00

Teplotních programů nelze využít při výběru REGULACE VENTILU (tato regulace probíhá v závislosti na nastavené požadované teplotě ventilu bez možnosti časových změn).
DRUHY REGULACE
U R3V-422 je možné volit z osmi druhů regulace podle aplikace, do které bude regulátor použitý. Pokud je použitý pro ovládání dvou okruhů je možné zvolit typ regulace pro každý okruh jiný. U každého druhu regulace je nutné nastavit konstanty, kterými přizpůsobime regulaci danému systému. Při výběru druhu regulace (módu) je nutné dodržet doporučená schémata zapojení teplotních čidel, jinak může dojit ke špatné funkci regulátoru R3V-422.

Po výběru druhu regulace, nejdříve proved'te zapojení R3V-422 podle daného schématu včetně čidel a poté začněte s nastavením R3V-422 (při nesprávném zapojení se mohou na LCD objevit chybová hlášení viz str.32)!
- REGULACE PODLE TEPLOTY V MÍSTNOSTI (PI REGULACE) ....str.6-8
Plynulá regulace ventilu, která spočívá v porovnání aktuální teploty místnosti s požadovanou teplotou (viz graf str.6). V místnosti je nutné instalovat teplotní čidlo.

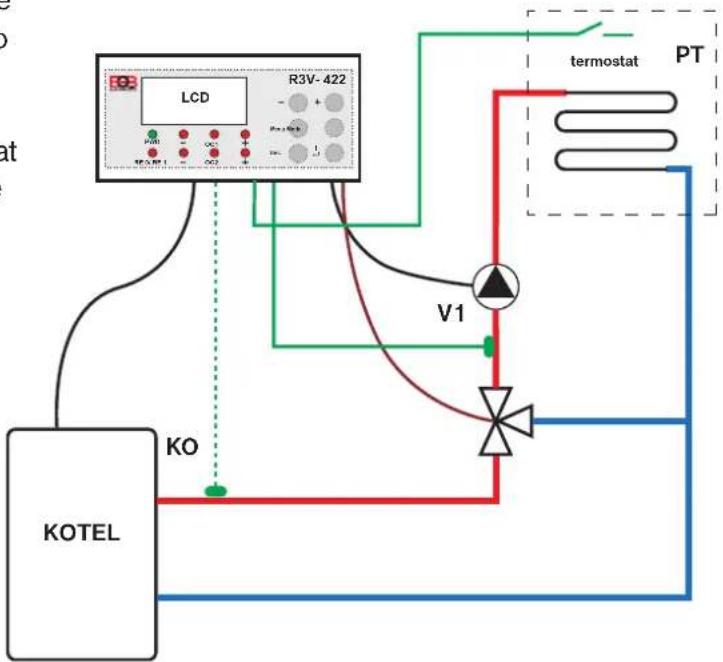

• REGULACE PODLE TEPLOTY ZA VENTILEM S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.9-10
Regulace ventilu probíhá v závislosti na požadované teplotě vody za ventilem a v závislosti na prostorovém termostatu (viz schéma str.8). Pokud je termostat sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavirá.

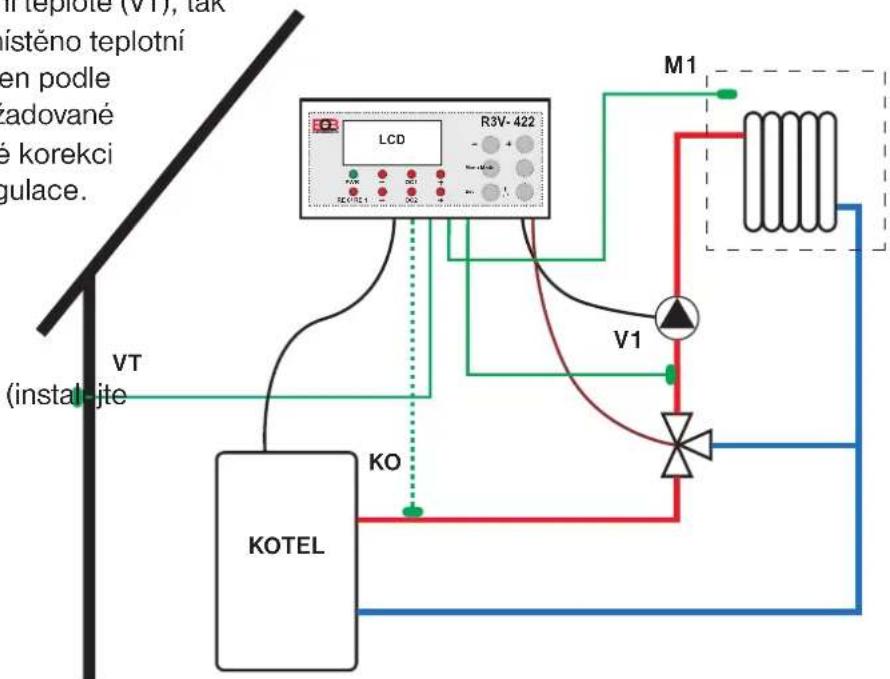

- EKVITERMNÍ REGULACE S DOROVNÁNÍM PODLE TEPLOTY V MÍSTNOSTI ....str.11-13

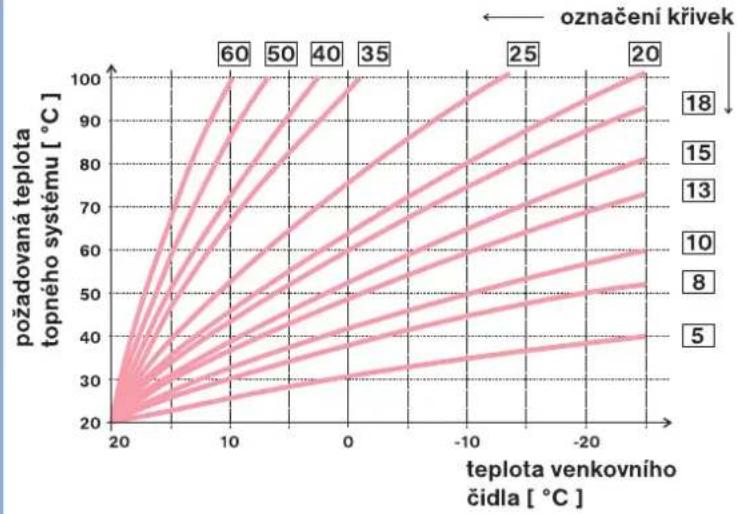

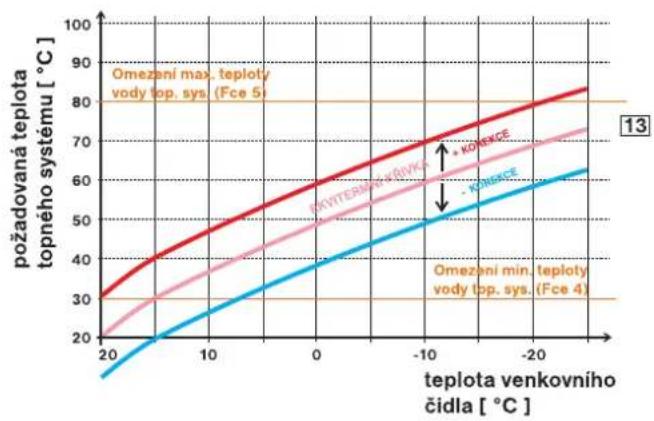

Pohon ventilu je řízen podle topné křivky, která vyjadřuje závislost mezi venkovní teplotou a teplotou topné vody (viz graf str.12). Navíc regulátor sleduje aktuální teplotu v místnosti a porovnává ji s nastavenou hodnotou a podle odchylky automaticky koriguje strmost topné křivky posunem tak, aby nedocházelo k trvalému nedotápění nebo přetápění. V místnosti je nutné instalovat teplotní čidlo.

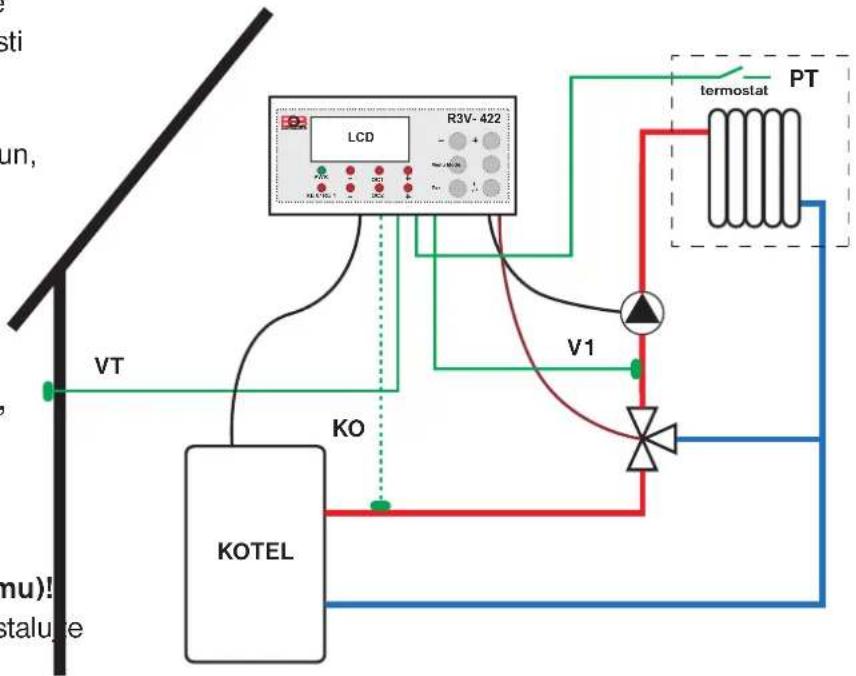

- EKVITERMNÍ REGULACE S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.14-16
Pohon ventilu je řízen podle topné křivky, která vyjadřuje závislost mezi venkovní teplotou a teplotou topné vody a v závislosti na prostorovém termostatu (viz schéma st.13). Regulace pohonu ventilu probíhá tak, že pokud je termostat sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavírá.

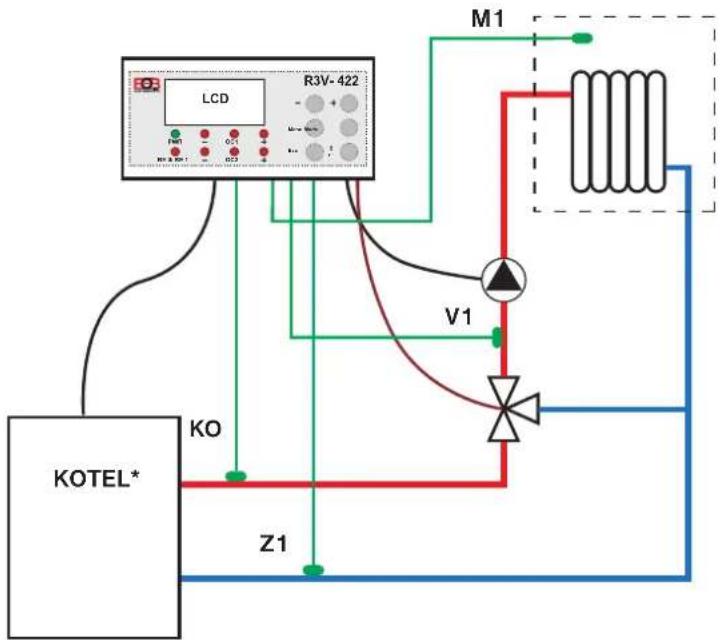

• REGULACE PODLE TEPLOTY ZPÁTEČKY (VRATNÉ VODY) ....str.17-18
Regulace ventilu probíhá v závislosti na požadované teplotě v místnosti s prioritou hlídání teploty zpátečky - vratné vody (viz schéma str. 16). V místnosti je nutné instalovat teplotní čidlo.
- REGULACE PODLE TEPLOTY ZPÁTEČKY S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.19-20
Regulace ventilu probíhá v závislosti na prostorovém termostatu s prioritou hlídání teploty zpátečky - vratné vody (viz schéma str. 18).
Pokud je dosažena min. teplota na zpátečce a termostat je sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavírá.

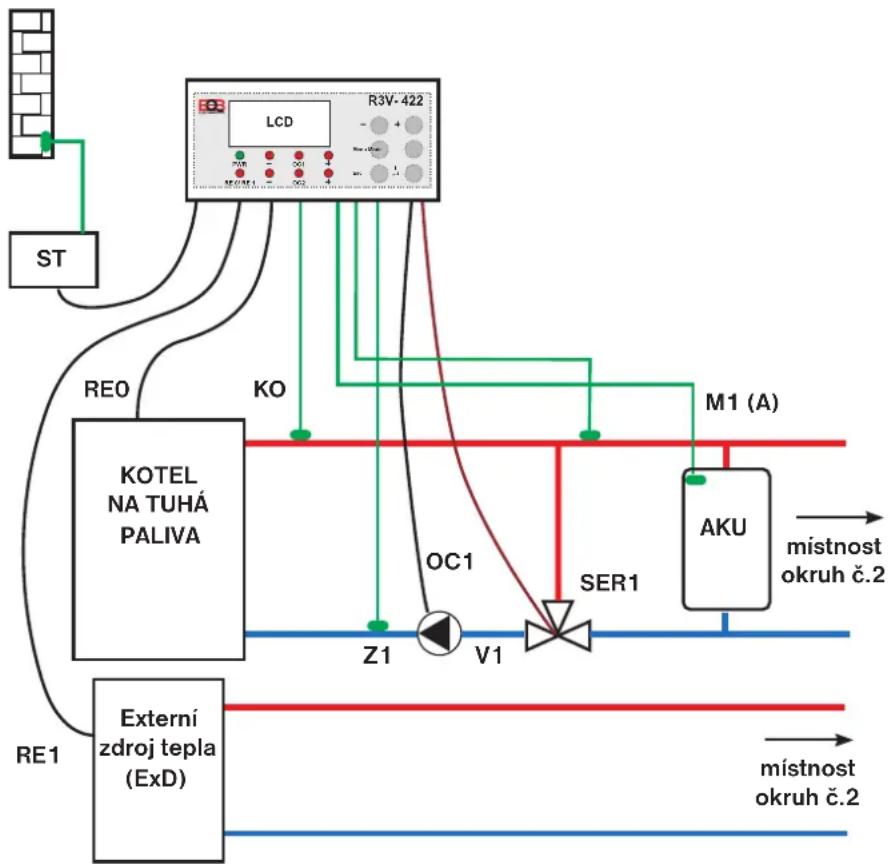

• REGULACE PODLE TEPLOTY ZPÁTEČKY, NABÍJENÍ AKUMUL. NÁDRŽE S OHLEDEM NA MÍSTNOST ....str.21-23
Regulace ventilu probíhá v závislosti na požadované teplotě zpátečky - vratné vody (viz schéma str.21). Pokud je dosažena min. teplota na zpátečce a je sepnuty spalinový kontakt a kotel dosáhl požadované teploty nebo je splněna podmínka hystereze mezi kotlem a AKU, zapne se čerpadlo, ventil reguluje a začne se nabíjet AKU nebo při požadavku z místnosti (okruh č.2) se topí do místnosti (popř. se zapíná externí dohřev).

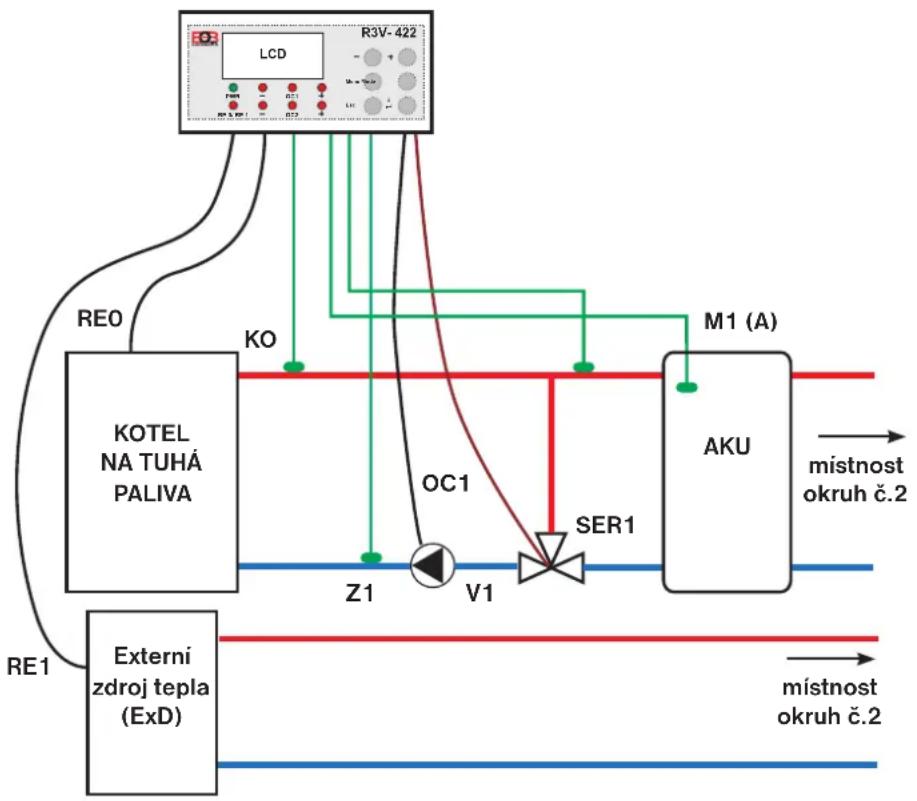

• REGULACE PODLE TEPLOTY ZPÁTEČKY, NABÍJENÍ AKUMULAČNÍ NÁDRŽE A EXTERNÍM DOHŘEV ....str.24-26
Regulace ventilu probíhá v závislosti na požadované teplotě zpátečky - vratné vody (viz schéma str.24). Pokud je dosažena min. teplota na zpátečce, kotel dosáhl požadované hystereze mezi kotlem a AKU, zapne se čerpadlo, ventil reguluje a začne se nabíjet AKU. Jakmile je nabitá AKU na požadovanou teplotu je možné topit do místnosti. V případě, že požadavek z místnosti nastane v době, kdy AKU není dobitá, zapíná se externí dohřev.
• SERVISNÍ REŽIM ....str.27
Umožňuje ruční ovládání čerpadel, kotle a ventilů. Je vhodný pro odladění regulace pro daný systém.
• LETNÍ REŽIM str.28
Pro letní období, kdy se netopí. Ventily jsou uzavřeny, ale ochrana proti vodnímu kameni je aktivní.

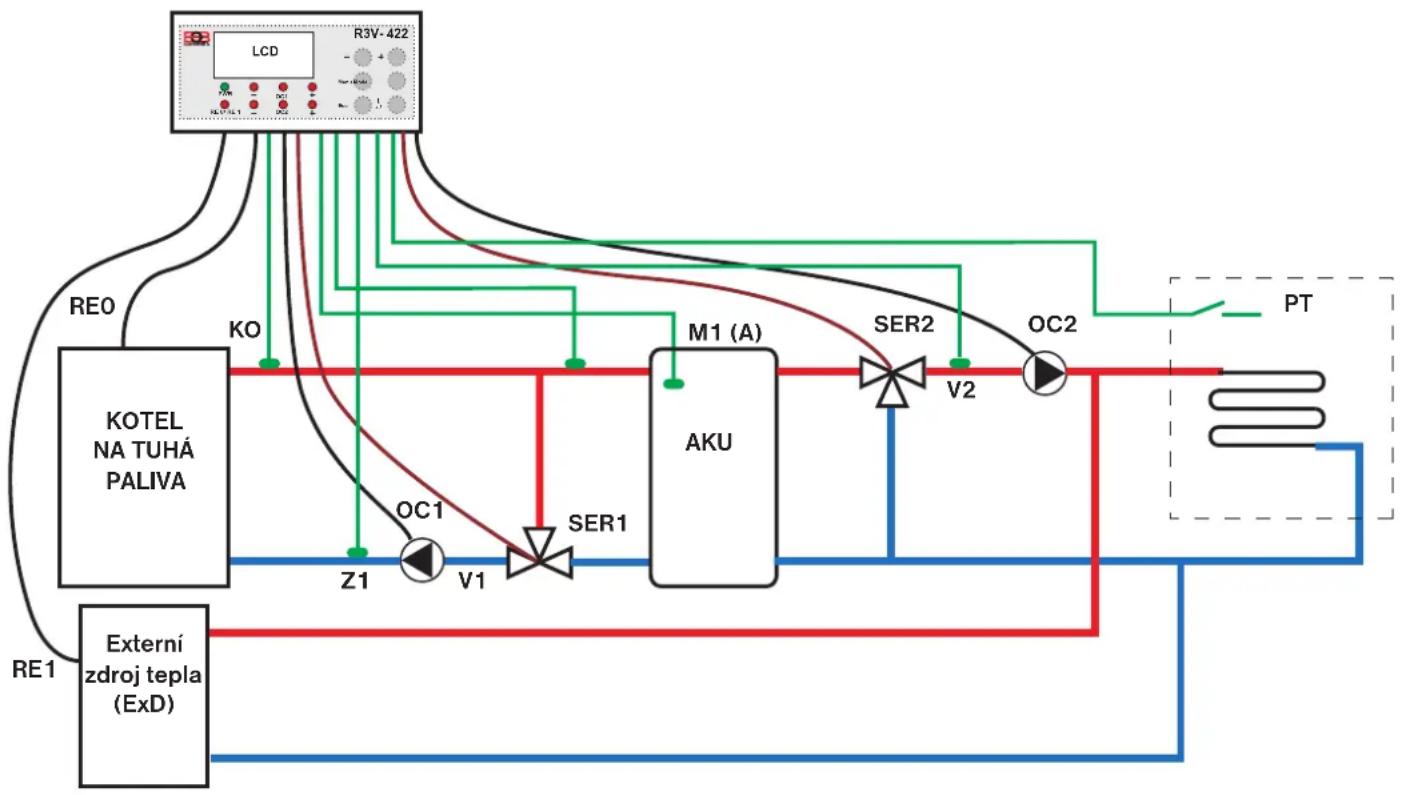

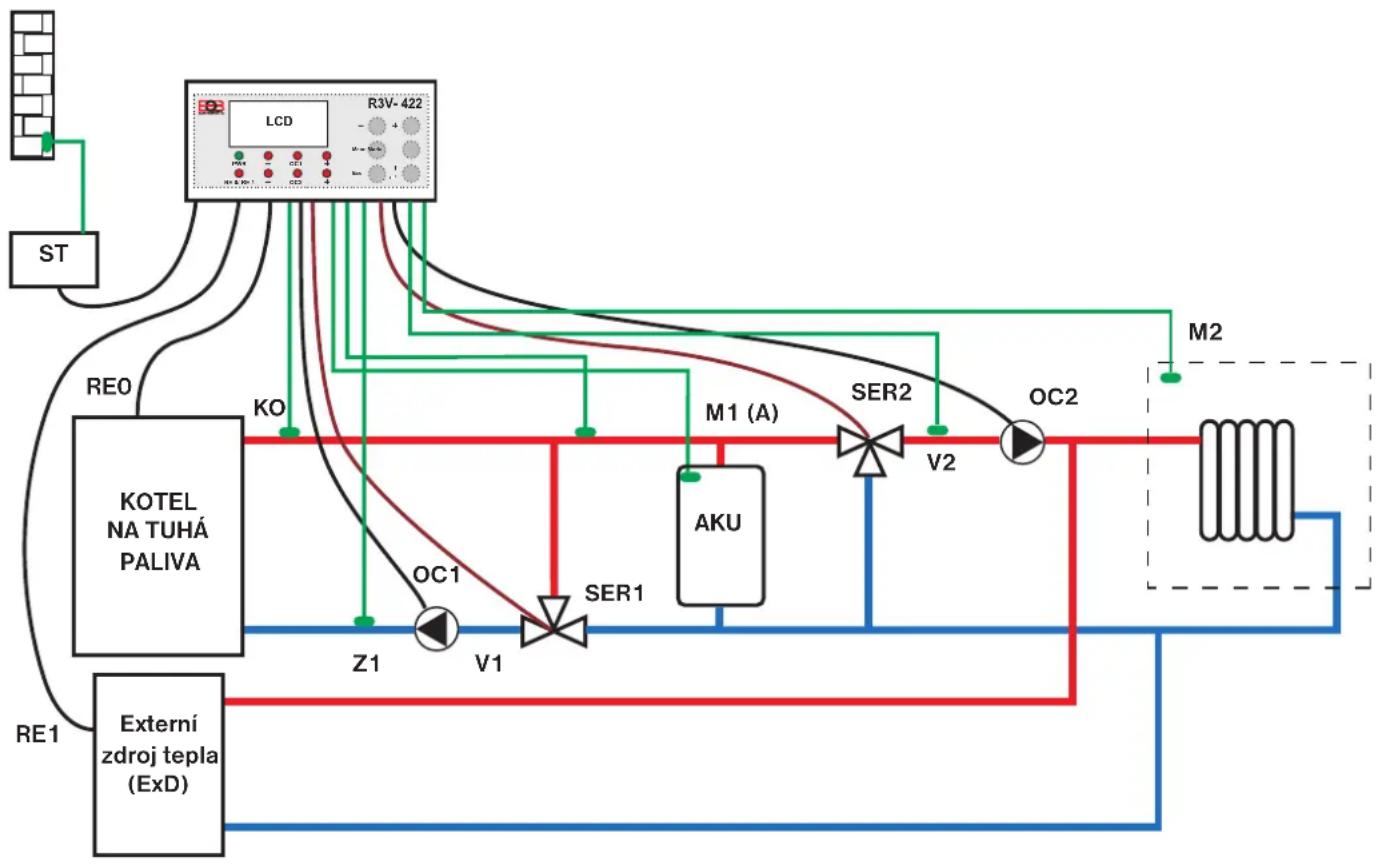

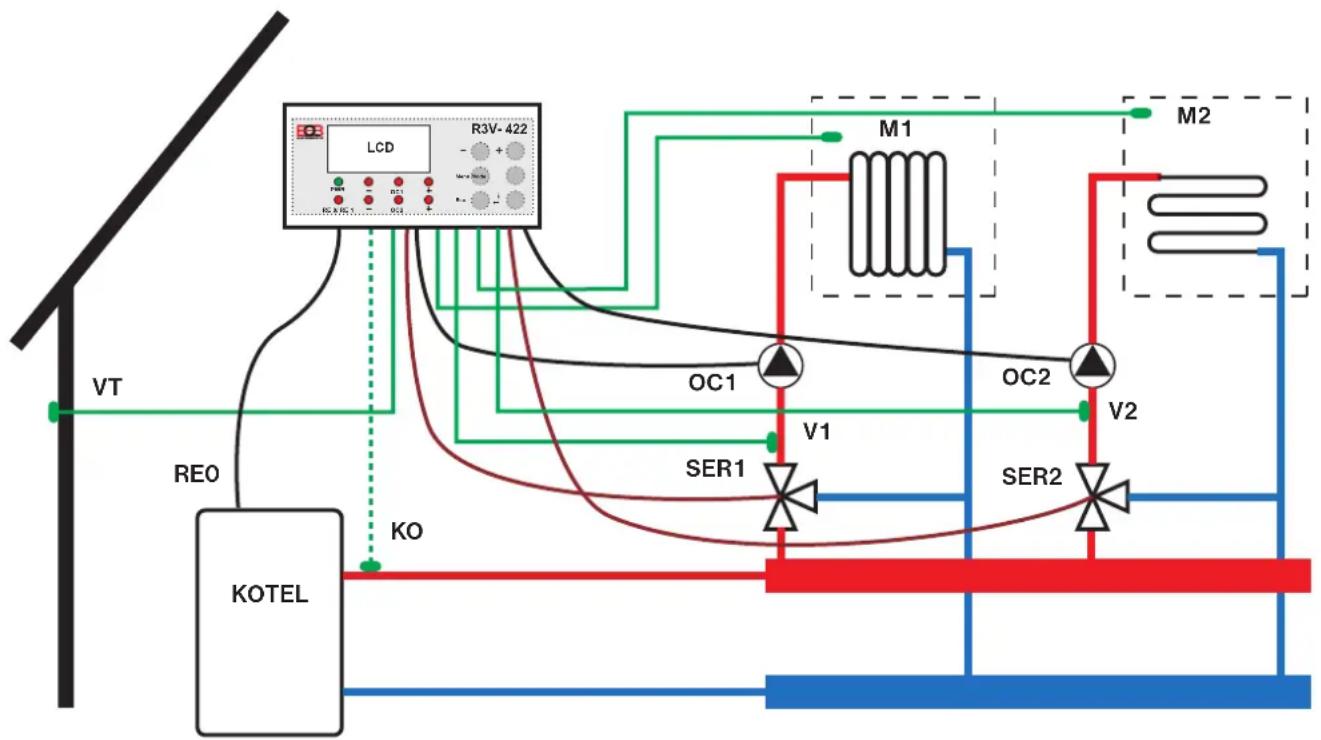

Na str.29-31 jsou uvedeny příklady zapojení pro využití regulace dvou okruhů.

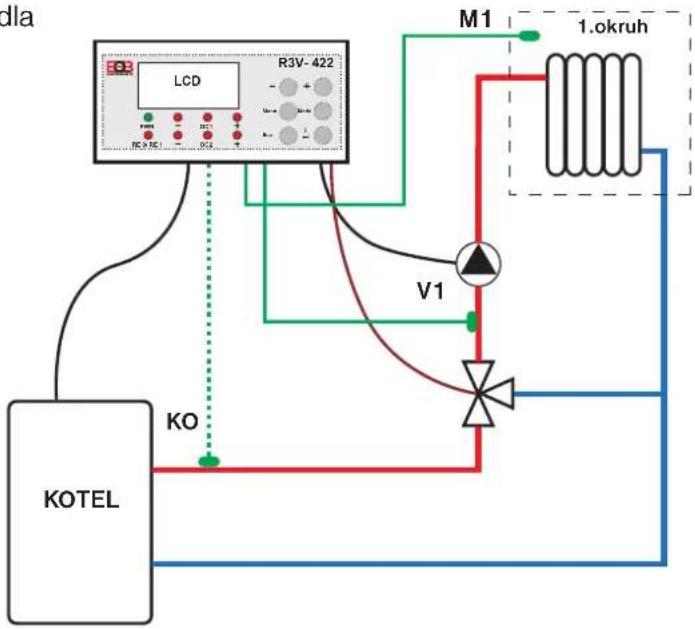

REGULACE Č.01 PODLE TEPLOTY V MÍSTNOSTI S TEPLOTNÍM ČIDLEM
PI regulace. Řidí otevíráni/ zavíráni ventilu a běh čerpadla na základě požadované teploty v místnosti.
Pokud v místnosti dojde k poklesu teploty pod požadovanou teplotu, spustí se čerpadlo a ventil začne otevirat podle zadaných konstant viz graf str.7.

M1(M2)... čidlo v místnosti
V1(V2) ... čidlo za ventilem
KO ... čidlo kotle (instalujte v případě nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápěni!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), zvolený režim (AUTO), aktuální den a čas (např. Po=Ponděli, 15:00) nebo zobrazený okruh (např. okruh:1).
I:24.6° P:22.9°
AUTO Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. nebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátíte do základního zobrazení.
Regulace c.01
Mistnost s CT01
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami.
Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s.
Pomocí tl. +hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s).
Pomoci tl. +hebo nastavte maximální krok ventilu a potvrd'te tl.

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umistit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému!
Pomocí tl. +hebo nastavte teplotu a potvrd'te tl.

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)
Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30s. Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrďte tl.
Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.
Prebeh ventilu 120 sekund
Maximalni krok 38.0 sekund
Max ter1. ventilu 45°
Reg. int. ventil 20 sekund
REGULAČNÍ INTERVAL (z výroby 10 min.)
Volí se podle teplotní setrvačnosti objektu. Jde o regulační interval PI regulace (viz graf niže). Volitelný rozsah je 3 až 35 minut.
Pomoci tl. + nebo - nastavte regulační interval a potvrd'te tl. i←.
Tzv. "pásmo proporcionality" udává (viz graf na str.6), od kdy začne R3V-422 omezovat teplotu UT (start PI regulace). Volitelný rozsah je 0.5 až 3 °C.
Pomocí tl. +hebo nastavte teplotu a potvrd'te tl. i←.
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběži čerpadlo. Lze nastavit v rozsahu 0.5 až 10 min. Pomocí tl. + nebo nastavte čas a potvrd'te tl. i←.
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomoci tl. +nebo nastavte maximální teplotu kotle a potvrd'te tl.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.
Pomocí tl. +hebo nastavte ANO/NE a potvrd'te tl.
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomocí tl. +hebo nastavte korekci a potvrd'te tl.
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!
Tl. +hebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrďte tl.
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Regul. interval 10 minut
Passo PI 2.0"
Dobeh cerradla 2.0 minut
Max. tepl.kotle bez kontroly
- Orientační hodnota-skutečná je počítána termostatem


Stiskněte tl. Menu, pomoci tlačítek ta vyberte režim výběru zobrazeni okruhu a potvrd'te tl. i←. Tl. nebo vyberte okruh, který chcete upravovat a potvrd'te tl. i←.
Rezim všberu zobraz. okruhu
Zobrazens okruh: 1
ZMĚNA REŽIMU
V základním zobrazení stiskněte tl. i← a tl. + wyberte pracovní režim pro R3V-422:
AUTO reguluje podle nastaveného teplotního programu
MANU udržuje konstantní nastavenou teplotu - ruční režim
OFF trvalé vypnutí
Po výběru režimu stiskněte tl. i ← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
Volba rezimu AUTO
RYCHLÁ ZMĚNA PROGRAMU
2 x stiskněte tl. i← a poté tl. +vyberte jiný teplotní program. Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
Program: 1 19.0"
ZMĚNA POŽADOVANÉ TEPLOTY V MÍSTNOSTI
Stiskněte tl. a dalšim stisknutim tohoto tlačitka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny). Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.
Pozad. teplota 19.0" AUTO
INFORMACE PRO KONEČNÉHO UŽIVATELE
Zobrazení aktuálních teplot v místnosti (I) a za ventilem (V). Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
Zobrazení aktuální teploty kotle (K). Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.0°
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte” viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Presah T kotle K:70.0" H:60.0"
Vypočtená teplota na ventilu podle zadaných konstant. Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.
Upectena ter.na ventilu 22.0"
Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.02 - S PROSTOROVÝM TERMOSTATEM V MÍSTNOSTI
Řídí otevíráni/ zavíráni ventilu na základě požadované teploty za ventilem a s ohledem na stav prostorového termostatu. Je vhodná např. do systému s podlahovým vytápěním, kde požadujeme, aby teplota do systému byla konstatní. Pokud je termostat sepnutý (ON), tak probíhá regulace ventilu. Pokud je termostat vypnutý (OFF) ventil se uzavirá a zajišťuje vyšší úspory energie.
U této regulace nelze nastavit teplotní programy. Nastavuje se požadovaná teplota za ventilem, která je konstantní až do další ruční změny (např. pro podlahové topení 45°C)!

V1(V2)... čidlo za ventilem PT.. vzdálené ovládání, pokud není připojen termostat pro vzdálené ovládání, je nutné zapojit na místo M1(M2)
propojku
(klemu)!
KO..
čidlo
kotle
nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musi být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota ventilu (V), požadovaná teplota ventilu (Pv), stav pokojového termostatu (ON/OFF), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
Stiskněte tl. Mode a zvolte daný režim tl. +hebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátíte do základního zobrazení.
Regulace c.02 Mistrost s PT
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.
Pomoci tl. Hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrďte tl.

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s).
Pomocí tl. Hebo nastavte maximální krok ventilu a potvrd'te tl.

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)
Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30s. Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrďte tl.
Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavřeni ventilu, poběži čerpadlo. Lze nastavit v rozsahu
0.5 až 10 min. Pomoci tl. nebo nastavte čas a potvrd'te tl.

Prebeh ventilu 120 sekund
Maximalni krok 30.0 sekund
Reg. int. ventil 20 sekund
Dobeh cerradla 2.0 minut
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl. i←.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopi.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.
Pomocí tl. + nebo nastavte ANO/NE a potvrd'te tl. i←.
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouži pro korekci teploty na čidlech. Nastaveni je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomoci tl. +hebo nastavte korekci a potvrd'te tl. i←.
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisi s regulaci celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!
Tl. +rebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Max. terl. kotle bez kontroly
Ochrana vodni kamen: Ne
Korekce terloty 0.0"
Heslo
Verze 10.83 R3U-422
Volíme požadovanou teplotu za ventilem v rozmezí 30 až 80 °C.
Teplotu zvolte s ohledem na topný systém a na požadovanou teplotu v místnosti, který určuje prostorový termostat!
Stiskněte tl. + a dalšim stisknutím tohoto tlačitka upravte požadovanou teplotu pro ventil.
Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro dalši info.
Pozad. terlota 50.0"
INFORMACE PRO KONEČNÉHO UŽIVATELE
Zobrazení aktuální teploty za ventilem (V).
Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
I : ON = vzdálený termostat je sepnutý (nebo použita klema)
I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)
Zobrazení aktuální teploty kotle (K).
Pozn.: objevuje se pokud je čidlo zapojeno.
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ
HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Orientační hodnota otevření ventilu v procentech.
Pozn.: informativní údaj, přibližný výpočet pozice ventilu.
Stiskněte tl. Esc pro návrat do základního zobrazení.
I:04 V:39.0"
O:!!! Z:!!!
K:55.0°
Presah T kotle K:70.0" H:60.0"
Pozice: 0%
REGULACE Č.03 - EKVITERMNÍ S DOROVNÁNÍM PODLE TEPLOTY V MÍSTNOSTI
Reguluje ventil v závislosti jak na venkovní teplotě (VT), tak na aktuální teplotě v místnosti, kde je umístěno teplotní čidlo (M1 nebo M2). Pohon ventilu je řízen podle zvolené topené křivky, v závislosti na požadované teplotě v místnosti dochází k automatické korekci této křivky, a tím i k optimalizaci dané regulace.

VT... čidlo venkovní teploty M1(M2).. čidlo v místnosti V1(V2)... čidlo za ventilem KO... čidlo kotle
v případě nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

Příklad použití ekvitermni regulace v praxi na str.29!
Ekvitermní regulace je funkční, pokud naměřená venkovní teplota je nižší než 20°C!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), venkovní teplota (O), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
Stiskněte tl. Mode a zvolte daný režim tl. +nebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátíte do základního zobrazení.
Regulace c.03 Ekvi. s dorov.
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tim přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomocí tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s). Pomoci tl. + nebo nastavte maximální krok ventilu a potvrďte tl.
Prebeh ventilu 120 sekund
Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému! Pomoci tl. +nebo nastavte teplotu a potvrd'te tl.
Maximalni krok 30.0 sekund
REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)
Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit v rozsahu 3 až 30 s. Pomocí tl. + nebo - nastavte doporučenou hodnotu a potvrd'te tl. i←. Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.
Max ter1. ventilu 45°
Reg. int. ventil 20 sekund
Jedná se o topnou ekvitermní křivku (viz str.13). Je možné vybrat v rozsahu 1 až 60.
Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrďte tl. i ← .
Pozn.: křivku je nutné volit podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu. Nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy.
IZOLACE BUDOVY (z výroby „ střední“)
Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy.
spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty
stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty
dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty
Pomocí tl. +hebo vyberte typ budovy a potvrd'te tl. i←.
REGULAČNÍ INTERVAL (z výroby 10 min.)
Volba je dána teplotní setrvačností místnosti. Optimální nastavení bývá 10 až 15 min. Volitelný rozsah je 3 až 35 minut.
Pomocí tl. nebo nastavte regulační interval a potvrd'te tl.
Pozn.: délka intervalu v minutách ovlivnuje rozkmitání systému. Čim bude tato hodnota nižší tím je větší riziko oscilací.
Určuje jak rychle se dosáhne požadované teploty. Volitelný rozsah je 1 až 16.
Pomocí tl. +hebo nastavte regulační interval a potvrd'te tl.
Pozn.: Při volbě rychlosti reakce 1 se dochází k požadované teplotě pozvolna, což zamezuje možnost překmitu, ale požadované teploty se dosáhne později. Při volbě rychlosti reakce 16 dojde při změně požadované teploty k okamžitému zvýšení požadované výstupní teploty z kotle až na maximum. Tím se dosáhne rychlého natopení až na požadovanou teplotu v místnosti, ale za cenu překmitu teploty v místnosti.
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu
0.5 až 10 min. Pomocí tl. tnebo nastavte čas a potvrd'te tl.
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. +hebo nastavte maximální teplotu kotle a potvrd'te tl.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Aktivací této funkce dojde k automatické ochraně proti vodnímu kamení, což je výhodné zejména v období léta, kdy se netopí.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.
Pomocí tl. + nebo nastavte ANO/NE a potvrd'te tl.
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomocí tl. + nebo nastavte korekci a potvrd'te tl. i←.
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!
Tl. +hebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.

VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (ha cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Cislo K krivky 12
Izolace budovy stredni
Regul. interval 10 minut
Rschlost reakce 11
Dobeh cerpadla 2.0 minut
Max. tepl. kotle bez kontroly
Ochrana vodni karen: Ne
Korekce terploty 0.0"
Heslo
Verze 10.03 R3U-422
VÝBĚR K KŘIVKY - EKVITERMNÍ KŘIVKY

line
| teplota venkovního čidla [°C] | požadovaná teplota topného systému [°C] (krivek = 5) | požadovaná teplota topného systému [°C] (krivek = 8) | požadovaná teplota topného systému [°C] (krivek = 10) | požadovaná teplota topného systému [°C] (krivek = 13) | požadovaná teplota topného systému [°C] (krivek = 15) | požadovaná teplota topného systému [°C] (krivek = 18) | požadovaná teplota topného systému [°C] (krivek = 35) | požadovaná teplota topného systému [°C] (krivek = 40) | požadovaná teplota topného systému [°C] (krivek = 50) | požadovaná teplota topného systému [°C] (krivek = 60) | | ---------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | -------------------------------------------------- | | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | | 10 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | | 0 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | | -10 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | | -20 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | — | The chart includes a legend for krivek values ranging from 5 to 60. The x-axis represents the teplota venkovního čidla in degrees Celsius. The y-axis represents the požadovaná topného systému in degrees Celsius. There is no label data provided in the code. The labels are not explicitly provided in the code. The diagram shows a series of curved lines connecting the lines to indicate different krivek values. The annotation 'označení křivek' indicates the direction of the plot.Principem ekvitermní regulace s dorovnáním je optimalizace teploty vody topného systému v závislosti na venkovní teplotě a na aktuální teplotě v místnosti. Tuto závislost vyjadřují uvedené ekvitermní křivky (pro požadovanou teplotu místnosti 20°C), podle kterých volíme požadovanou teplotu vody topného systému.
Pokud zvolíte požadovanou teplotu místnosti jinou než 20°C, regulátor vypočítává automatický posun křivky podle následující rovnice, kde koefi cient je 1:
posun = (požadovaná teplota - 20) * 1 (koeficient)
V základním zobrazení stiskněte tl. i← a tl. +yberte pracovní režim pro R3V-422:
AUTO reguluje podle nastaveného teplotního programu MANU udržuje konstantní nastavenou teplotu - ruční režim OFF trvalé vypnutí
Volba rezimu AUTO
Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
RYCHLÁ ZMĚNA PROGRAMU
2 x stiskněte tl. i← a poté tl. +vyberte jiný teplotní program. Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
Program: 1 19.0 ^a
ZMĚNA POŽADOVANÉ TEPLOTY
Stiskněte tl. +a dalším stisknutím tohoto tlačitka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny).
Pozad. terlota 19.0° AUTO
Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.
INFORMACE PRO KONEČNÉHO UŽIVATELE
Zobrazení aktuálních teplot v místnosti (I) a za ventilem (V) a venkovní (O). Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
1:20.3" U:45.0" 0:6.0" Z:!!!
Zobrazení aktuální teploty kotle (K). Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.0°
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte" viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Presah T kotle K:70.0" H:60.0"
Vypočtená teplota UT podle zvolené ekvitermni (K) křivky. Pozn.: informativní údaj, výpočet teploty topné vody podle zadaných parametrů a požadované teploty.
Teflota Podle K krivky 41.0°
Vypočtená teplota na ventilu podle zadaných konstant. Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.
Uroctena ter.na ventilu 22.0°
Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.04 - EKVITERMNÍ S PROSTOROVÝM TERMOSTATEM
Ekvitermní regulace je vhodná pro rozsáhlé objekty. Regulace ventilu probíhá v závislosti na venkovní teplotě a stavu prostorového termostatu. Důležitý je výběr optimální ekvitermní křivky a popřípadě její ruční posun, při různých požadovaných teplotách v místnosti. Pokud je termostat vypnutý (OFF) ventil se uzavirá!

VT... čidlo venkovní teploty V1(V2).. čidlo za ventilem PT... vzdálené ovládání, pokud není připojen termostat pro vzdálené ovládání, je nutné zapojit na místo M1(M2) propojku (klem KO... čidlo kotle (ins v případě nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
Ekvitermní regulace je funkční, pokud naměřená venkovní teplota je nižší než 20°C!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální venkovní teplota (O), požadovaná teplota ventilu (Pv), zvolený režim (AUTO), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
0: 6.0" Pv:39.0" AUTO Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. +rebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátite do základního zobrazení.
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátite do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.
Pomoci tl. +hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrďte tl.

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s).
Pomoci tl. +hebo nastavte maximální krok ventilu a potvrd'te tl.

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99 °C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému!
Pomocí tl. +hebo nastavte teplotu a potvrd'te tl.

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)
Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit v rozsahu 3 až 30 s. Pomocí tl. + nebo - nastavte doporučenou hodnotu a potvrd'te tl. i←. Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.
Prebeh ventilu 120 sekund
Maximalni krok 30.0 sekund
Max ter1. ventilu 45°
Reg. int. ventil 20 sekund
Jedná se o topnou ekvitermní křivku (viz str.13). Je možné vybrat v rozsahu 1 až 60.
Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrďte tl.
Pozn.: křivku je nutné volit podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu. Nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy.
Při volbě posunu křivky (tzv. ruční korekce) se nastavuje koeficient posunu topné křivky, kde se při různých požadovaných teplotách v referenční místnosti docílí regulaci topné vody podle aktuální venkovní teploty (graf a vzorec viz niže). Koeficient lze volit v rozsahu od 0.5 do 10.0.
Pomocí tl. +hebo nastavte koefi cient a potvrd'te tl. i←.
Cislo K krivky 12
Pocun K krivky 2.5
POSUN K KRIVKY - RUČNÍ KOREKCE

line
| teplota venkovního čidla [°C] | požadovaná teplota topného systému [°C] | | ---------------------------- | -------------------------------------- | | 20 | 30 | | 10 | 45 | | 0 | 60 | | -10 | 70 | | -20 | 80 |Příklad popisuje volbu ekvitermni křivky č.13 (růžová) a její vypočtenou korekci s koefi cientem 2,5 (pro požadované teploty v místnosti 24°C a 16°C). Docilíme tak optimálního nastavení systému, kde teplota vody topného systému je regulována podle aktuální venkovní teploty.
Pokud má být požadovaná teplota místnosti jiná než 20°C, regulátor vypočítá posun křivky podle následující rovnice, kde koefi cient je Vámi zvolený posun K křivky:
posun = (požadovaná teplota - 20) * koefi cient
IZOLACE BUDOVY (z výroby „ střední“)
Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy.
spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty
stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty
dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty
Pomocí tl. +hebo vyberte typ budovy a potvrd'te tl. i←.
Izolace budovs stredni
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu
0.5 až 10 min. Pomocí tl. nebo nastavte čas a potvrd'te tl.
Dobeh cerpadla 2.0 minut
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl. i←.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Max. ter1. kotle bez kontroly
Aktivaci této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.
Pomocí tl. +hebo nastavte ANO/NE a potvrd'te tl.
Ochrana vochni kamen: Ne
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomoci tl. +hebo nastavte korekci a potvrd'te tl. i←.
Korekce terloty 0.0"
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulaci celého systému. Při vstupu do konstant je nutné vždy zadat heslo!
Tl. + nebo - nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrďte tl.
Heslo
2016 2017 2018
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Verze 10.03
RSU-422
V základním zobrazení stiskněte tl. i← a tl. +yberte pracovní režim pro R3V-422:
AUTO reguluje podle nastaveného teplotního programu
MANU udržuje konstantní nastavenou teplotu - ruční režim
OFF trvalé vypnutí
Volba rezimu
AUTO
Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
Teplotní program a požadovaná teplota slouží pro výpočet topné vody, která má být v systému v daném čase!
Pokud je prostorový termostat v místnosti vypnutý (stav OFF), potom se ventil uzavirá a tim podstatně šetři energii.
RYCHLÁ ZMĚNA PROGRAMU
2 x stiskněte tl. i← a poté tl. +vyberte jiný teplotní program.
Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
Program: 1
19.0°
ZMĚNA POŽADOVANÉ TEPLOTY
Stiskněte tl. +a dalším stisknutím tohoto tlačítka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny).
Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.
Pozad, terlota
19.0° AUTO
INFORMACE PRO KONEČNÉHO UŽIVATELE
Zobrazení aktuální teploty za ventilem (V) a venkovní teploty (O).
Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
I : ON = vzdálený termostat je sepnutý (nebo použita klema)
I: OFF = vzdálený termostat je vypnutý (ventil se uzavře)
I:ON V:45.0"
0:6.0° 2:!!!
Zobrazení aktuální teploty kotle (K).
Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.8°
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ
HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Fresah T kotle
K:70.0" H:60.0"
Vypočtená teplota UT podle zvolené ekvitermni (K) křivky.
Pozn.: informativní údaj, výpočet teploty topné vody podle zadaných parametrů a požadované teploty.
Terplota podle K
krivky 41.0°
Vypočtená teplota na ventilu podle zadaných konstant.
Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.
Uvoctena terina
ventilu 22.0"
Orientační hodnota otevření ventilu v procentech.
Pozn.: informativní údaj, přibližný výpočet pozice ventilu.
Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.05 - ZPÁTEČKY S TEPLOTNÍM ČIDLEM V MÍSTNOSTI
Je určena pro kotle na dřevoplyn, tuhá paliva a podobné zdroje, které mají vnitřní čerpadlo. Reguluje podle požadované teploty v místnosti s prioritou hlídání teploty zpátečky, tím se zabezpečí ochrana kotle proti nízkoteplotní korozi. Pokud je teplota vratné vody (zpátečky) menší než nastavená, R3V-422 uzavirá ventil. Přehráti kotle je nutné řešit bezpečnostními prvky přímo na kotli.

Z1(Z2)... čidlo na zpátečce M1(M2).. čidlo v místnosti V1(V2)... čidlo za ventilem KO.. čidlo kotle

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápěni!
* pro kotle s vnitřním čerpadlem
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), teplota zpátečky (Z), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
Stiskněte tl. Mode a zvolte daný režim tl. + nebo — a stiskněte tl. i ←, tím přejdete do nastavení konstant této regulace. Tl. Mode se vrátite do základního zobrazení.
Regulace c.85 Zpatecka s CT01
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tim přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
Teplotní mez, pod kterou nesmí klesnout teplota vratné vody (zpátečky). Lze nastavit teploty 20 °C až 99 °C. Pomoci tl. + nebo - nastavte doporučenou teplotu (výrobcem kotle) a potvrd'te tl. i
Minimum zrstecky 50°
REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)
Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120 s. Pomoci tl. + nebo - nastavte doporučenou hodnotu (výrobcem kotle) a potvrďte tl. i ←. Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.
Reg. int. z=at. 5 sekund
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomocí tl. nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.
Prebeh ventilu 120 sekund
Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99 °C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umistit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému! Pomoci tl. + nebo - nastavte teplotu a potvrd'te tl. i ← .
Max ter1. ventilu 45°
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběži čerpadlo. Lze nastavit v rozsahu 0.5 až 10 min. Pomocí tl. + nebo - nastavte čas a potvrďte tl. i←.
Dobeh cerradla 2.0 minut.
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmi překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Aktivací této funkce dojde k automatické ochraně proti vodnímu kamení, což je výhodné zejména v období léta, kdy se netopí.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.
Pomocí tl. +hebo nastavte ANO/NE a potvrd'te tl.
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouží pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomoci tl. +nebo nastavte korekci a potvrd'te tl.
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisi s regulaci celého sytěmu. Při vstupu do konstant je nutné vždy zadat heslo!
Tl. +hebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Max. tepl. kotle bez kontroly
Ochrana vodni kamen: He
Korekce terloty 0.0"
Heslo
Verze 10.63 RSV-422
V základním zobrazení stiskněte tl. i ← a tl. + vyberte pracovní režim pro R3V-422:
AUTO reguluje podle nastaveného teplotního programu
MANU udržuje konstantní nastavenou teplotu - ruční režim
OFF trvalé vypnutí
Po výběru režimu stiskněte tl. i ← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
RYCHLÁ ZMĚNA PROGRAMU
2 x stiskněte tl. i← a poté tl. +vyberte jiný teplotní program.
Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.
ZMĚNA POŽADOVANÉ TEPLOTY
Stiskněte tl. +a dalšim stisknutim tohoto tlačitka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny).
Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.
Volba rezimu AUTO
Program: 1 19.0°
Pozad. teplota 19.0º AUTO
INFORMACE PRO KONEČNÉHO UŽIVATELE
Zobrazení aktuální teploty za ventilem (V) a teploty zpátečky.
Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
I : ON = vzdálený termostat je sepnutý (nebo použita klema)
I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)
Zobrazení aktuální teploty kotle (K).
Pozn.: objevuje se pokud je čidlo zapojeno.
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ
HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte" viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Orientační hodnota otevření ventilu v procentech.
Pozn.: informativní údaj, přibližný výpočet pozice ventilu.
Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.06 - ZPÁTEČKY S PROSTOROVÝM TERMOSTATEM
Je určena pro kotle na dřevoplyn, tuhá paliva
a podobné zdroje, které mají vnitřní čerpadlo.
Reguluje podle stavu prostorového termostatu
s prioritou hlídání teploty zpátečky, tím se zabezpečí ochrana kotle proti nízkoteplotní korozi. Pokud je teplota vratné vody (zpátečky) menší než nastavená, R3V-422 uzavirá ventil. Přehřátí kotle je nutné řešit bezpečnostními prvky přimo na kotli.

Z1(Z2)... čidlo na zpátečce
V1(V2)... čidlo za ventilem
PT... vzdálené ovládání, pokud není připojen termostat pro vzdálené ovládání, je nutné zapojit na místo M1(M2) propojku (klemu)!
KO... čidlo kotle
* pro kotle s vnitřním čerpadlem

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické
a bezpečnostní prvky celého systému, ty musí být instalovány
v souladu s danými předpisy pro instalaci ústředního vytápění!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), teplota zpátečky (Z), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
I:24.6"P:19.8"
Z:60.0" Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. +hebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátite do základního zobrazení.
Regulace c.06
Zpatecka s PT
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
Teplotní mez, pod kterou nesmí klesnout teplota vratné vody (zpátečky).
Lze nastavit teploty 20 °C až 99 °C.
Pomocí tl. +hebo nastavte doporučenou teplotu (výrobcem kotle) a potvrďte tl.
Minimum zpatecky 50°
REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)
Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120s.
Pomocí tl. nebo nastavte doporučenou hodnotu (výrobcem kotle) a potvrd'te tl.
Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.
Res. int. z=at..
5 sekund
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.
Pomocí tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i ← .
Prebeh ventilu
120 sekund
Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřáti celého systému!
Pomocí tl. + nebo nastavte teplotu a potvrd'te tl.
Max ter1. ventilu
45°
| DOBĚH ČERPADLA (z výroby 2 min.)Určuje jak dlouho, po uzavření ventilu, poběži čerpadlo. Lze nastavit v rozsahu0.5 až 10 min. Pomocí tl. + nebo - nastavte čas a potvrd'te tl. i←. | Dobeh cerpadla2.0 minut |
| MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)Teplotní mez kotle, která se nesmi překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.Pomocí tl. + nebo - nastavte maximální teplotu kotle a potvrd'te tl. i←.Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva. | Max. tep1.kotlebez kontroly |
| OCHRANA VODNÍ KÁMEN (z výroby „NE“)Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.Pomocí tl. + nebo - nastavte ANO/NE a potvrd'te tl. i←. | Ochrana vodnikamen: He |
| KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.Pomocí tl. + nebo - nastavte korekci a potvrd'te tl. i←. | Korekce terloty0.0° |
| HESLO (zablokování nastavení konstant)Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!Tl. + nebo - nastavte číselný kód pro zablokování nastavení konstant, vždy potvrd'te tl. i←. | Heslo- - - - - |
| VERZE FIRMWARU (obnovení továrního nastavení)Pouze informační údaj o verzi fi rmwaru.OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (ha cca 5s) - uložené programy a nastavení budou SMAZÁNY! | Verze 10.03R3V-422 |
INFORMACE PRO KONEČNÉHO UŽIVATELE
| V základním zobrazení stiskněte tl. i← pro následující informace:Zobrazení aktuální teploty za ventilem (V) a teploty zpátečky.Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.I : ON = vzdálený termostat je sepnutý (nebo použita klema)I : OFF = vzdálený termostat je vypnutý (ventil se uzavře) | I:ON V:39.0°O:!!! Z:60.0° |
| Zobrazení aktuální teploty kotle (K).Pozn.: objevuje se pokud je čidlo zapojeno. | K:55.0° |
| POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPILOTY KOTLE OBJEVI SE V ZÁKLADNÍM ZOBRAZENÍHLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle(viz konstanta „Maximální teplota kolte" viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno. | Presah T kotleK:70.0° H:60.0° |
| Orientační hodnota otevření ventilu v procentech.Pozn.: informativní údaj, přibližný výpočet pozice ventilu.Stiskněte tl. Esc pro návrat do základního zobrazení. | Pozice: 0% |
REGULACE Č.07 - ZPÁTEČKY, AKUMULAČNÍ NÁDRŽE S OHLEDEM NA MÍSTNOST
Je určena pro kotle na dřevoplyn, tuhá paliva a podobné zdroje. Pokud teplota kotle dosáhne požadované hodnoty (spalinový termostat je sepnutý) nebo hystereze mezi kotlem a akumulační nádrží dosáhne požadované hodnoty sepne se čerpadlo. Ventil je uzavřený a začne se nahřivat zpátečka. Po dosažení požadované teploty na zpátečce se ventil postupně otevírá a teplo jde bud’ do akumulační nádrže nebo přímo do mistnosti (pokud je požadavek z místnosti). V případě nedostatečné teploty kotle nebo zpátečky se po nastavené prodlevě spustí externí dohřev. U této regulace je možné hlídat jak maximální teplotu kotle, tak maximální teplotu akumulační nádrže. Při dosažení max. teplot dojde k úplnému otevření ventilů a varovnému nápisu na LCD.
Tato regulace musí být zvolena pro okruh č.1, druhý okruh se automaticky používá pro regulaci místnosti a je možné vybrat z regulací č.1,2,3,4.

Z1... čidlo na zpátečce
V1... čidlo za ventilem
M1(A)... čidlo akumulační nádrže
KO... čidlo kotle
ST... spalinový termostat (pokud se spalinový termostat nepoužívá je nutné ponechat klemu na svorce ST)
REO... spíná kotel
RE1... spíná externí zdroj tepla
OC1... spíná čerpadlo
SER1... ovládá ventil
Příklad použití této regulace v praxi na str.30!

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musi být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota akumulační nádrže (A), požadovaná teplota zpátečky (Pz), aktuální teplota zpátečky (Z), aktuální den a čas (např. Po=Ponděli, 15:00) nebo zobrazený okruh (např. okruh:1) nebo aktuální teplota kotle (K).
A:24.6"Pz:19.0"
2:60.8°Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. +rebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátite do základního zobrazení.
Regulace c.07 AKU & mistnost
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
Teplotní mez, pod kterou nesmí klesnout teplota vratné vody (zpátečky).
Lze nastavit teploty 20 °C až 99 °C.
Pomocí tl. +hebo nastavte doporučenou teplotu (výrobcem kotle) a potvrďte tl.
Minimum zpatecky 50"
REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)
Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120 s.
Pomocí tl. +hebo nastavte doporučenou hodnotu (výrobcem kotle) a potvrd'te tl.
Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.
Reg. int. zpat. 5 sekund
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.
Pomocí tl. +hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.
Prebeh ventilu 120 sekund
Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřáti celého systému!
Pomocí tl. +hebo nastavte teplotu a potvrd'te tl. i←.
Max ter1. ventilu 45°
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu
0.5 až 10 min. Pomocí tl. tinebo nastavte čas a potvrd'te tl.
Dobeh cerpadla 2.0 minut
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. +hebo nastavte maximální teplotu kotle a potvrd'te tl.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Max. tepl.kotle bez kontroly
HYSTEREZE MEZI AKU A KOTLEM PRO ZAPNUTÍ OC1 (z výroby „bez kontroly“)
Podminka pro zapnutí OC1, kdy teplota kotle musi být vyšší než teplota akumulační nádrže o tuto nastavenou hysterezi. Lze nastavit v rozsahu 5 až 30°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Př.: teplota AKU je 50°C, hystereze 10°C. Pokud teplota kotle dosáhne 61°C, sepne OC1 a zůstane sepnuté až do doby, kdy je teplota kotle alespoň o 3°C vyšší než teplota AKU.
Hys. A-K pro OC1 bez kontroly
TEPLOTA KOTLE PRO ZAPNUTÍ OC1 (z výroby 50°C)
Teplota kotle, pri které se spustí čerpadlo OC1. Lze nastavit v rozsahu 20 až 99°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Pozn.: čerpadlo OC1 vypne pokud teplota kotle + 5°C je menší než tato nastavená konstanta.
T. kotle fro001 50.0°
MINIMÁLNÍ TEPLOTA AKU (z výroby 70°C)
Požadovaná minimální teplota akumulační nádrže, při které lze čerpat teplo do dalšího okruhu. Lze nastavit v rozsahu 20 až 99°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Min. ter1. AKU 70.0°
MAXIMÁLNÍ TEPLOTA AKU (z výroby „bez kontroly“)
Teplotní mez akumulační nádrže, která se nesmí překročit. Pokud dojde k překročení této meze, ventily se otevřou na maximum (hlidání maximální teploty ventilu je v tomto připadě nefunkční). Lze nastavit v rozsahu 60 až 99°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Max. ter1. AKU bez kontroly
Hystereze vybijení akumulační nádrže. Pokud požadovaná teplota v AKU klesne o nastavenou hysterezi, nelze s AKU odebírat teplo. Pokud kotel topí začne se nejdříve topit do místnosti (pokud je požadavek) a až poté se začne nabíjet AKU. V případě, že kotel netopi, spusti se externí dohřev. Pomocí tl. + nebo - nastavte hodnotu a potvrd’te tl.
Hysterese AKU 5.0"
Určuje dobu, za kterou dojde k zapnutí externího dohřevu v případě, že kotel netopí a nebo není nahřátá AKU. Prodlevu lze nastavit v rozmezi od 0 do 60 minut. Pomocí tl. + nebo nastavte hodnotu a potvrd'te tl. i
Prodleva ExD 5 minut
Aktivací této funkce dojde k automatické ochraně proti vodnímu kamení, což je výhodné zejména v období léta, kdy se netopí. Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1 minutu. Pomocí tl. +hebo nastavte ANO/NE a potvrd'te tl.
Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C. Pomocí tl. +hebo nastavte korekci a potvrďte tl. i ←.
Korekce terlots 0.0°
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo! Tl. +nebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.
Heslo
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru. OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Verze 10.03 RSU-422
INFORMACE PRO KONEČNÉHO UŽIVATELE
V základním zobrazení stiskněte tl. i pro následující informace: Zobrazení aktuální teploty akumulační nádrže (A), teplota za ventilem (V), venkovní teplota (O) v připadě, že je použito venkovní čidlo a teploty zpátečky (Z).
A:60.0" V:39.0" 0:!!! Z:60.0"
Zobrazení aktuální teploty kotle (K). Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.0°
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte” viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Fresah T kotle K:70.0" H:60.0"
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY AKUMULAČNÍ NÁDRŽE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah tepl. AKU A: 95.0 °C H: 90.0°C, kde A je aktuální teplota AKU a H je nastavená horní mez teploty AKU (viz konstanta „Maximální teplota AKU“ viz str.22). Dojde k automatickému zapnuti čerpadel a ventily se otevřou naplno.
Presah terl. AKU A:95.0" H:90.0"
Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.08 - ZPÁTEČKY, AKUMULAČNÍ NÁDRŽE S HYSTEREZÍ
Je určena pro kotle na dřevoplyn, tuhá paliva a podobné zdroje. Pokud hystereze mezi kotlem a akumulační nádrží dosáhne požadované hodnoty sepne se čerpadlo. Ventil je uzavřený a začne se nahřivat zpátečka. Po dosažení požadované teploty na zpátečce se ventil postupně otevírá a teplo jde do akumulační nádrže. Po dosažení požadované (minimální) teploty akumulační nádrže (+hystereze AKU) je možné čerpat teplo z akumulační nádrže do místnosti (pokud je požadavek z místnosti). V případě nedostatečné teploty akumulační nádrže se po nastavené prodlevě spustí externí dohřev. U této regulace je možné hlídat jak maximální teplotu kotle, tak maximální teplotu akumulační nádrže. Při dosažení max. teplot dojde k úplnému otevření ventilů a varovnému nápisu na LCD.
Tato regulace musí být zvolena pro okruh č.1, druhý okruh se automaticky používá pro regulaci místnosti a je možné vybrat z regulací č.1,2,3,4.

Z1... čidlo na zpátečce
V1... čidlo za ventilem
M1(A)... čidlo akumulační nádrže
KO... čidlo kotle
RE0... spíná kotel
RE1... spíná externí zdroj tepla
OC1... spíná čerpadlo
SER1... ovládá ventil
Příklad použití této regulace v praxi na str.31!

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální teplota akumulační nádrže (A), požadovaná teplota zpátečky (Pz), aktuální teplota zpátečky (Z), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1) nebo aktuální teplota kotle (K).
A:24.6"Pz:19.0" Z:60.0"Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. +hebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátíte do základního zobrazení.
Regulace c.08 Zpatecka & AKU
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
Teplotní mez, pod kterou nesmí klesnout teplota vratné vody (zpátečky).
Lze nastavit teploty 20 °C až 99 °C.
Pomocí tl. +hebo nastavte doporučenou teplotu (výrobcem kotle) a potvrďte tl. i←.
Minimum zpatecky 50"
REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)
Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120 s.
Pomocí tl. +hebo nastavte doporučenou hodnotu (výrobcem kotle) a potvrďte tl.
Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.
Reg. int. zpat. 5 sekund
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s.
Pomocí tl. +hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.
Prebeh ventilu 120 sekund
Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99 °C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému!
Pomocí tl. +hebo nastavte teplotu a potvrd'te tl.
Max ter1. ventilu 45°
DOBĚH ČERPADLA (z výroby 2 min.)
Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu
0.5 až 10 min. Pomocí tl. +nebo nastavte čas a potvrd'te tl. i←.
Dobeh cerpadla 2.0 minut
MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)
Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.
Pomocí tl. +hebo nastavte maximální teplotu kotle a potvrd'te tl.
Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.
Max. ter1. kotle bez kontroly
HYSTEREZE MEZI AKU A KOTLEM PRO ZAPNUTÍ OC1 (z výroby 10°C)
Podmínka pro zapnutí OC1, kdy teplota kotle musí být vyšší než teplota akumulační nádrže o tuto nastavenou hysterezi. Lze nastavit v rozsahu 5 až 30°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Př.: teplota AKU je 50°C, hystereze 10°C. Pokud teplota kotle dosáhne 61°C, sepne OC1 a zůstane sepnuté až do doby, kdy je teplota kotle alespoň o 3°C vyšší než teplota AKU.
Hys. A-K pro OC1 10°
MINIMÁLNÍ TEPLOTA AKU (z výroby 70°C)
Požadovaná minimální teplota akumulační nádrže, při které lze čerpat teplo do dalšího okruhu. Lze nastavit v rozsahu 20 až 99°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Min. t=1. AKU 70.0°
MAXIMÁLNÍ TEPLOTA AKU (z výroby „bez kontroly“)
Teplotní mez akumulační nádrže, která se nesmí překročit. Pokud dojde k překročení této meze, ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto připadě nefunkční). Lze nastavit v rozsahu 60 až 99°C.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Max. terf1. AKU bez kontroly
Určuje dobu, za kterou dojde k zapnutí externího dohřevu v případě, že kotel netopí a nebo není nahřátá AKU. Prodlevu lze nastavit v rozmezí od 0 do 60 minut.
Pomocí tl. +hebo nastavte hodnotu a potvrd'te tl. i←.
Prodleva ExD 5 minut
Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.
Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1 minutu.
Pomocí tl. + nebo nastavte ANO/NE a potvrd'te tl. i←.
KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)
Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.
Pomocí tl. +hebo nastavte korekci a potvrd'te tl.
HESLO (zablokování nastavení konstant)
Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulaci celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!
TI. Hebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.

VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Korekce terploty 0.8"
Heslo
Verze 18.63 R3V-422
INFORMACE PRO KONEČNÉHO UŽIVATELE
V základním zobrazení stiskněte tl. i← pro následující informace:
Zobrazení aktuální teploty akumulační nádrže (A), teplota za ventilem (V), venkovní teplota (O) v případě, že je použito venkovní čidlo a teploty zpátečky (Z).
A:60.0" U:39.0" O:!!! Z:60.0"
Zobrazení aktuální teploty kotle (K).
Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.0"
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ
HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Presah T kotle K:70.0" H:60.0"
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY AKUMULAČNÍ NÁDRŽE OBJEVÍ SE V ZÁKLADNÍM
ZOBRAZENÍ HLÁŠENÍ „Presah tepl. AKU A: 95.0 °C H: 90.0°C, kde A je aktuální teplota AKU a H je nastavená horní mez teploty AKU (viz konstanta „Maximální teplota AKU“ viz str.22). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Fresah ter1.AKU A:95.0° H:90.0°
Orientační hodnota otevření ventilu v procentech.
Pozn.: informativní údaj, přibližný výpočet pozice ventilu.
Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.98 - SERVISNÍ REŽIM
Je výhodný pro odladění regulace pro daný systém. V tomto režimu lze manuálně ovládat kotel, čerpadla i ventily. Při využití dvou okruhů je nutné odladovat okruhy postupně - nelze navolit servisní režim pro oba okruhy současně!
Stisknutím tl. Menu se na LCD krátce objeví nápis KO a poté dojde k zapnutí / vypnutí kotle (indikováno červenou diodou RE0 - svítí/nesvítí).
Stisknutím tl. Esc se na LCD krátce objeví nápis OC1/OC2 a poté dojde k zapnutí / vypnutí daného čerpadla (indikováno červenou diodou OC1/OC2 - svítí/nesvítí, blikání diody indikuje manuální režim).
Stisknutím tl. + se na LCD krátce objeví nápis R1+/R2+ a poté dojde k postupnému otevírání daného ventilu (indikováno červenou diodou + svítí/nesvítí). Každé stisknutí tl. + otevře ventil o 25%. Při plném otevření červená dioda + bliká. Tl. i←je možné sledovat na kolik procent je ventil otevřený.
Stisknutím tl. se na LCD krátce objeví nápis R1-/R2- a poté dojde k postupnému zavírání daného ventilu (indikováno červenou diodou - svití/nesvití). Každé stisknutí tl. zavře ventil o 25%. Při plném zavření červená dioda - bliká. Tl. je možné sledovat na kolik procent je ventil zavřený.
Po ukončení odladění stiskněte tl. Mode, zvolte regulaci (č. 1 až 8) a potvrd'te tl. i←. Proběhne adaptace a poté začne R3V regulovat dle vybrané regulace.
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).
Servisni rezim Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. nebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátíte do základního zobrazení.
Regulace c.98 Servisni rezim
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.
Pomocí tl. +hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i ← .
Prebeh ventilu 120 sekund
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Verze 10.63 R3U-422
INFORMACE PRO KONEČNÉHO UŽIVATELE
V základním zobrazení stiskněte tl. i← pro následující informace:
Podle druhu zapojení zobrazuje teploty čidel nebo stav termostatu.
Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.
I : ON = vzdálený termostat je sepnutý (nebo použita klema)
I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)
Zobrazení aktuální teploty kotle (K).
Pozn.: objevuje se pokud je čidlo zapojeno.
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ
HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte" viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
K:55.0°
Fresah T kotle K:70.0" H:60.0"
Orientační hodnota otevření ventilu v procentech.
Pozn.: informativní údaj, přibližný výpočet pozice ventilu.
Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
REGULACE Č.99 - LETNÍ REŽIM
Využití této funkce je především v období léta, kdy není nutné topit. V tomto režimu jsou ventily uzavřeny a čerpadlo vypnuté.
Z důvodu ochrany proti vodnímu kameni probíhá automaticky protočení čerpadla a plné otevření a opětovné zavření ventilu (každou sobotu ve 14 hodin - doba trvání je cca 4 minuty podle typu ventilu).
Pozn.: protizámrazová ochrana je aktivní!
ZÁKLADNÍ ZOBRAZENÍ
Na displeji se zobrazuje aktuální den a čas (např. Po=Ponděli, 15:00) nebo zobrazený okruh (např. okruh:1).
Letni rezim Po 15:00
VOLBA REGULACE (MÓDU)
Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. i←, tím přejdete do nastavení konstant této regulace.Tl. Mode se vrátite do základního zobrazení.
Regulace c.99 Letni rezim
NASTAVENÍ KONSTANT
Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.
PŘEBĚH VENTILU (z výroby 120 s)
Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomocí tl. Hebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl.
Prebeh ventilu 120 sekund
VERZE FIRMWARU (obnovení továrního nastavení)
Pouze informační údaj o verzi fi rmwaru. OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (ma cca 5s) - uložené programy a nastavení budou SMAZÁNY!
Verze 10.03 RSV-422
INFORMACE PRO KONEČNÉHO UŽIVATELE
V základním zobrazení stiskněte tl. pro následující informace: Podle druhu zapojení zobrazuje teploty čidel nebo stav termostatu. Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena. I : ON = vzdálený termostat je sepnutý (nebo použita klema) I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)
Zobrazení aktuální teploty kotle (K). Pozn.: objevuje se pokud je čidlo zapojeno.
K:55.0°
POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.
Fresah T kotle K:78.0" H:68.0"
Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.
Pozice: 0%
V objektu dva okruhy např. s radiátory a podlahovým vytápěním s regulací podle venkovní teploty (ekvitermní regulace). Pohony ventilů jsou řízeny podle zvolených topených křivek, v závislosti na požadovaných teplotách v místnosti dochází k automatické korekci (posunu) topné křivky, a tím i k optimalizaci dané regulace.
Hlavní důraz musí být kladen na výběr topné křivky pro daný okruh. Je zřejmé, že první okruh s radiátory bude vyžadovat vyšší teploty topné vody (vyšší křivku) a druhý s podlahovým topením teploty podstatně nižší. Nastavení provádějte podle křivek viz. str.13, pozor křivky jsou uvedeny pro požadovanou teplotu v místnosti 20°C! Pokud vaše požadovaná teplota se bude lišit, v různých částech dne, je nutné ověřit zda posun křivky dle rovnice:
$$ \text { posun } = (\text { požadovaná teplota } - 2 0) * 1 \text {(koefi cient)} $$
bude dostačující pro dosažení potřebné teploty topné vody.
Ladění a nalezení správných křivek doporučujeme provádět v průběhu topné sezóny, kdy venkovní teploty klesnou pod bod mrazu. Například pokud dochází k při nízkých venkovních teplotách k přetápění objektu, je nastavená křivka přiliš vysoká. Změnu vždy provádějte v menších krocích a sledujte jak se změní teplota topné vody. Myslete na to, že změny se projeví až po několika hodinách, kdy dojde k ustálení systému.
Výhodou celého systému je možnost nastavení týdenního programu pro každý okruh zvlášť s odlišnými teplotními změnami. Kotel bude spínat podle požadavků na jednotlivých ventilech (podle venkovní teploty, tzn. podle nastavených teplotních krívek) a zároveň každý okruh bude topit podle vlastního programu.
PŘÍKLAD Č.2
Hlavním zdrojem tepla je kotel na tuhá paliva, který přímo zajišťuje dodávku tepla do objektu (1.okruh). Objekt je řízen regulací, která probíhá na základě požadované teploty v místnosti (2.okruh, PI regulace). Přebytek tepla jde do akumulační nádrže.
Regulátor hlídá teplotu zpátečky, zabraňuje tak nízkoteplotní korozi (rosení kotlového tělesa vlivem velkých teplotních rozdílů), teplotu kotle + spalinový kontakt (hlídá teplotu v komínové šachtě), sepnutím kontaktu je potvrzena podmínka dostatečné teploty kotle pro dodávku tepla směrem do druhého okruhu (popř. pro nabití akumulační nádrže). Další možná podmínka pro spuštění regulace je dosažení požadované hystereze mezi kotlem a akumulační nádrží.
Pokud je v kotli a v akumulační nádrži nedostatečná teplota zapíná se externí zdroj tepla (záložní kotel). Míra vybití akumulační nádrže a prodleva pro zapnutí externího zdroje je nastavitelná.
Regulátor umožňuje hlídání havarijních stavů kotle a akumulační nádrže (nastavitelná mez max.teplot). V případě dosažení havarijních teplot dojde k otevření obou ventilů a ochlazení celého systému.
Podmínky pro sepnutí OC1:
- aktuální teplota KO > požadovaná teplota v konstantě „ T. kotle pro OC1“
a zároveň je sepnutý kontakt ST (pokud se nepoužije spalinový termostat je nutné použit klemu) - aktuální teplota KO > teplota AKU + nastavená hystereze, konstanta „ Hys. A-K pro OC1“
Podmínky pro vypnutí OC1:
- aktuální teplota KO + 5°C < požadovaná teplota v konstantě „ T. kotle pro OC1“
- aktuální teplota KO < teplota AKU + 3°C
Práce ventilu V1:
- ventil je zavřený pokud aktuální teplota Z1 < požadovaná Z1
- ventil otevře pokud je dosaženo minimální teploty Z1 a je požadavek na teplo od M2 nebo není nabitá AKU (A)
- ventil otevře při havarijních stavech
PŘÍKLAD Č.3
Hlavním zdrojem tepla je kotel na tuhá paliva, který zajišťuje dodávku tepla do akumulační nádrže (1.okruh). V objektu je např. podlahové topení a prostorový termostat. Regulace probíhá na základě požadované teploty vody za ventilem s ohledem na prostorový termostat (2.okruh).
Regulátor hlídá teplotu zpátečky, zabraňuje tak nízkoteplotní korozi (rosení kotlového tělesa vlivem velkých teplotních rozdílů) a dosažení požadované hystereze mezi kotlem a akumulační nádrží. Při dosažení min. teploty zpátečky a dané hystereze dojde k nabíjení akumulační nádrže. Po nabití je možné odebírat teplo do druhého okruhu.
V připadě, že akumulační nádrž není nabitá na požadovanou teplotu a přijde z místnosti požadavek na topení, zapíná se externí dohřev (záložní kotel).
Míra vybití akumulační nádrže a prodleva pro zapnutí externího zdroje je nastavitelná.
Regulátor umožňuje hlídání havarijních stavů kotle a akumulační nádrže (nastavitelná mez max.teplot). V případě dosažení havarijních teplot dojde k otevření obou ventilů a ochlazení celého systému.
Podmínky pro sepnutí OC1:
- aktuální teplota KO > 1°C+ teplota AKU + nastavená hystereze, konstanta „ Hys. A-K pro OC1“
Podmínky pro vypnutí OC1:
- aktuální teplota KO < teplota AKU + 3°C
Práce ventilu V1:
- ventil je zavřený pokud aktuální teplota Z1 < požadovaná Z1
- ventil otevře pokud je dosaženo minimální teploty Z1 a není nabitá AKU (A)
- ventil otevře při havarijních stavech
UPOZORNĚNÍ: HYSTEREZE ZPÁTEČKY JE 3°C!
Podmínky pro sepnutí OC2 a regulaci V2:
- pokud je sepnutý kontakt PT (požadavek na teplo do místnosti) a teplota AKU (A) > požadovaná minimální teplota AKU
- pokud dojde k havarijnímu stavu V2 se otevírá
Podmínky pro vypnutí OC2 a zavření V2:
- teplota AKU (A) < požadovaná minimální teplota AKU
V případě nedostatku tepla v AKU a požadavku na teplo do místnosti, se zapíná EXTERNÍ DOHŘEV (po nastavené prodlevě)!
PROTIZÁMRAZOVÁ OCHRANA
Je aktivní u regulace mistnosti a ekvitermni s dorovnáním. Pokud teplota v místnosti klesne pod 3°C, tak se otevře naplno ventil a zapne se čerpadlo. Jakmile teplota stoupne o 0.5°C, vrací se zpět do nastaveného režimu.
ADAPTACE VENTILU
Při prvním zapnutí regulátoru nebo při změně regulace (popř. změně přeběhu ventilu) dochází k adaptaci ventilu. Regulátor si automaticky zjišťuje dolní polohu ventilu, které využívá pro správnou funkci otevírání a uzavírání ventilu (LED + a - svítí současně).
K adaptaci také dochází automaticky každý den ve 14 hod.

CHYBOVÁ HLÁŠENÍ
| PŘÍČINA ŘEŠENÍ zobrazeno na LCD | ||
| NENÍ ZAPOJENO čidlo teploty v místnosti M1 nebo M2 (I) | Pokud je vybrána regulace podle mistnosti nebo ekvitermni s dorovnáním je nutné připojit čidlo M1 nebo M2! | ![]() |
| JE PŘIPOJEN vzdálený termostat Je | Je nutné změnit typ regulace, protože ovlá-dání vzdáleným termostatem je možné pou-ze pro regulace č.2,4,6! | |
| JE POUŽITA PROPOJKA (KLEMA) | Je nutné změnit typ regulace, protože kle-ma se použije pouze pro regulace s prosto-rovým termostatem č. 2,4,6! | |
| NENÍ ZAPOJENO čidlo teploty za ventilem V1 nebo V2 (V) | Pro všechny druhy regulace je nutné připojit čidlo V1 nebo V2! | ![]() |
| Servisní technik zablokoval nastavení celého systému heslem. | Volejte servisního technika.POZOR NEPOUŽÍVEJTE tovární RESET - dojde k vymazání všech nastavení a topný systém nebude pracovat korektně! | ![]() |
TECHNICKÉ PARAMETRY
Balení R3V-422 navíc obsahuje:
KO - čidlo za kotlem (CT01-10k S) ..1ks
VT - čidlo venkovní (CT05-10k) ..1ks
V1 - čidlo za ventilem (CT01-10k C) ..1ks
M1 - čidlo pro místnost (CT05-10k) ..1ks
Z1 - čidlo zpátečky (CT01-10k C) ..1ks
další čidla a příslušenství lze dokoupit
na www.elbock.cz
| ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky) | |
| číslo výrobku: | datum prodeje: |
| razítko prodejny: | |
| kontroloval: | |

| Napájení | 5 V/ DC, 500 mA (doporučujeme zdroj AD05 nebo AD05-DIN, nejsou součástí balení) |
| Jmenovitý poud | < 250 mA |
| Přikon | < 1,5 W |
| Počet teplotnich změn | 6 na každý den |
| Minimální program.čas | 10 minut |
| Rozsah nastav.teplot | 2 °C až 99 °C |
| Nastavení teplot | po 0.5 °C |
| Minim. indikační skok | 0.1 °C |
| Přesnost měření | ±0.5°C |
| Výstupy (I max) | relé 5 A/250 V AC |
| Stupeň krytí | IP20 |
| Pracovní teplota | 0°C až +40°C |
V případě záručního a pozáručního servisu, zašlete výrobek včetně dokladu o koupi na adresu výrobce. Záruka se nevztahuje na poruchy vzniklé následkem neodborné instalace, zásahem do konstrukce zařízení.

ELEKTROBOCK CZ
MADE IN CZECH REPUBLIC
www.elbock.cz
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
Technická podpora (do 14h)
Mobil: +420 724 001 633
+420 725 027 685
+420 725 027 686
