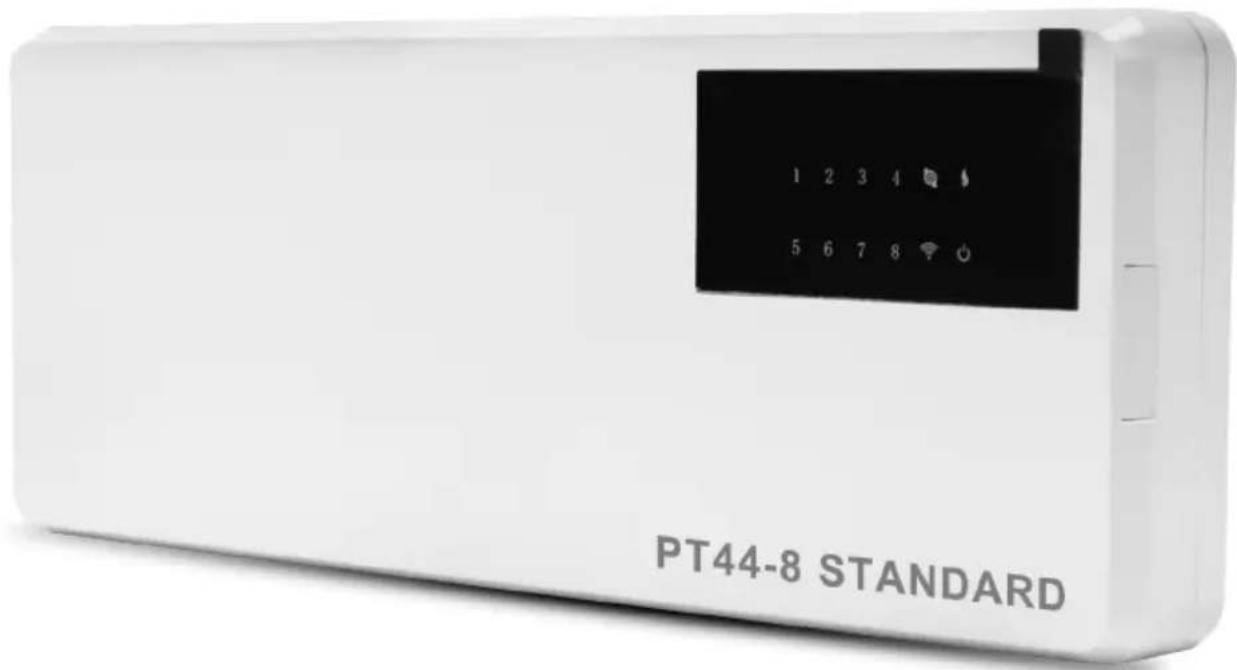

NÁVOD K OBSLUZE PT44-8 STANDARD Elektrobock

Centrální ovládací skřín pro místnosti s podlahovým vodním vytápěním

Aktuální (podrobný) návod na www.elbock.cz

PT44-8 STANDARD je určen k řízení termoelektrických pohonů ventilů podlahového teplovodního vytápění. Jednotka umožňuje řídit až 8 nezávislých topných zón pomocí 8 drátových pokojových termostatů. Každá zóna disponuje svorkou pro připojení termopohonů. Regulátor disponuje i výstupem pro spínání oběhového čerpadla a beznapěťovým výstupem pro zapínání topného systému (např. kotle).

PRINCIP ČINNOSTI:

Po zapnutí termostatu daného kanálu se nejprve zapne patřičný termoelektrický pohon a po nastaveném zpoždění se spustí externí čerpadlo a kotel. Po vypnutí termostatu se zároveň vypne daný termoelektrický pohon. Oběhové čerpadlo a kotel zůstávají zapnuté až do okamžiku, kdy jsou vypnuté všechny teplotní zóny.

FUNKCE CHLAZENÍ:

aktivuje se tlačitkem na desce (rozsvítí se modrá LED). Při této funkci se nespíná kontakt pro kotel a na svorkách CO se objeví L-230 V AC. Tento signál se používá pro aktivaci programu chlazení na termostatech.

POZNÁMKY:

• Výstup z kteréhokoliv termostatu z celkem osmi spustí zdroj tepla (kotel) a externí čerpadlo.
• Po spuštění minimálně jednoho kanálu se zapne externí čerpadlo a kotel se spožděním 5 minut (nastavitelné).

POPIS INDIKÁTORÚ:

• Čísla 1-8 odpovídají 8 zónám.
• Po rozsvícení oranžové LED, ventil akčního členu odpovídající místnosti se otevře a po nastaveném zpoždení se aktivuje zdroj vytápění a oběhové čerpadlo, což způsobí postupné zvyšování teploty v místnosti až na nastavený bod.

Indikátor běhu čerpadla.

Indikátor běhu kotle.

Indikátor napájení.

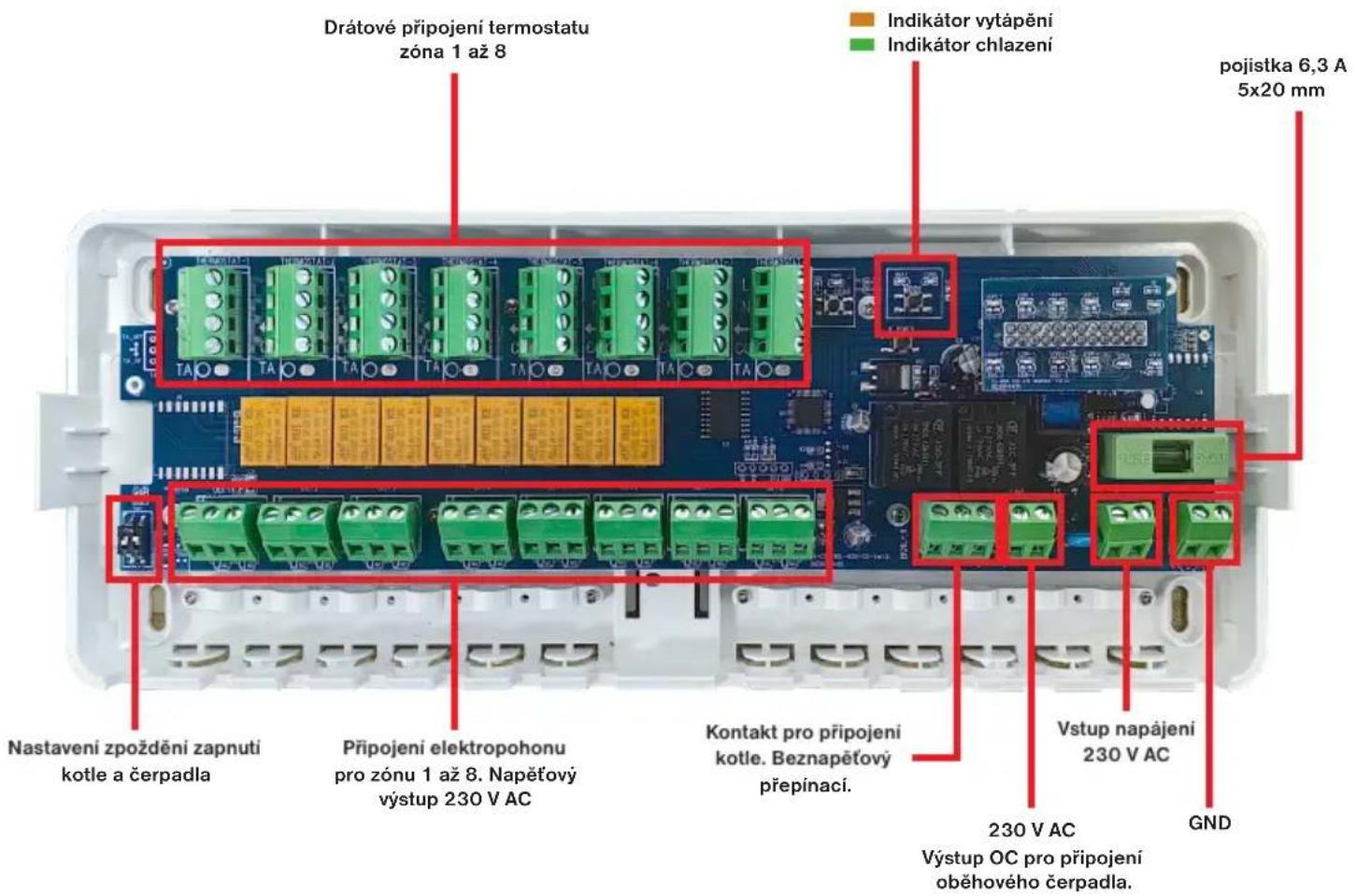

Drátové připojení termostatu zóna 1 až 8 Indikátor vytápění Indikátor chlazení pojistka 6,3 A 5x20 mm Nastavení zpoždění zapnutí kotle a čerpadla Připojení elektropohonu pro zónu 1 až 8. Napěťový výstup 230 V AC Kontakt pro připojení kotle. Beznapěťový přepinací. Výstup OC pro připojení oběhového čerpadla. 230 V AC GND 230 V AC

NASTAVENÍ ZPOŽDĚNÍ ZAPNUTÍ KOTLE A ČERPADLA:

Tato funkce chrání čerpadlo a kotel před poškozením způsobeným jejich častým spouštěním. Výchozí nastavení z výroby je 5 minut, lze přepínat mezi 0 minutami, 5 minutami, 10 minutami a 15 minutami podle svých potřeb.

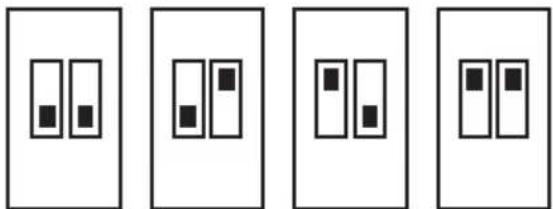

1	2	3	4
Termostat s bateriovým napájením	Termostat s napájením 230 V AC a spinanou fází	Termostat s napájením 230 V AC a galvanicky odděleným kontaktem	Termostat s napájením 230 V AC a spinanou fází s možností regulace chlazení
Příklady možných termostatů Příklady možných termostatů Příklady možných termostatů Příklady možných termostatů Příklady možných termostatů
PT01, PT10, PT21, PT22, PT23, PT32 WiFi	PT02, PT04, PT14, PT712, PT713, PT740, PT741	PT715, PT14-NP SS210HCO

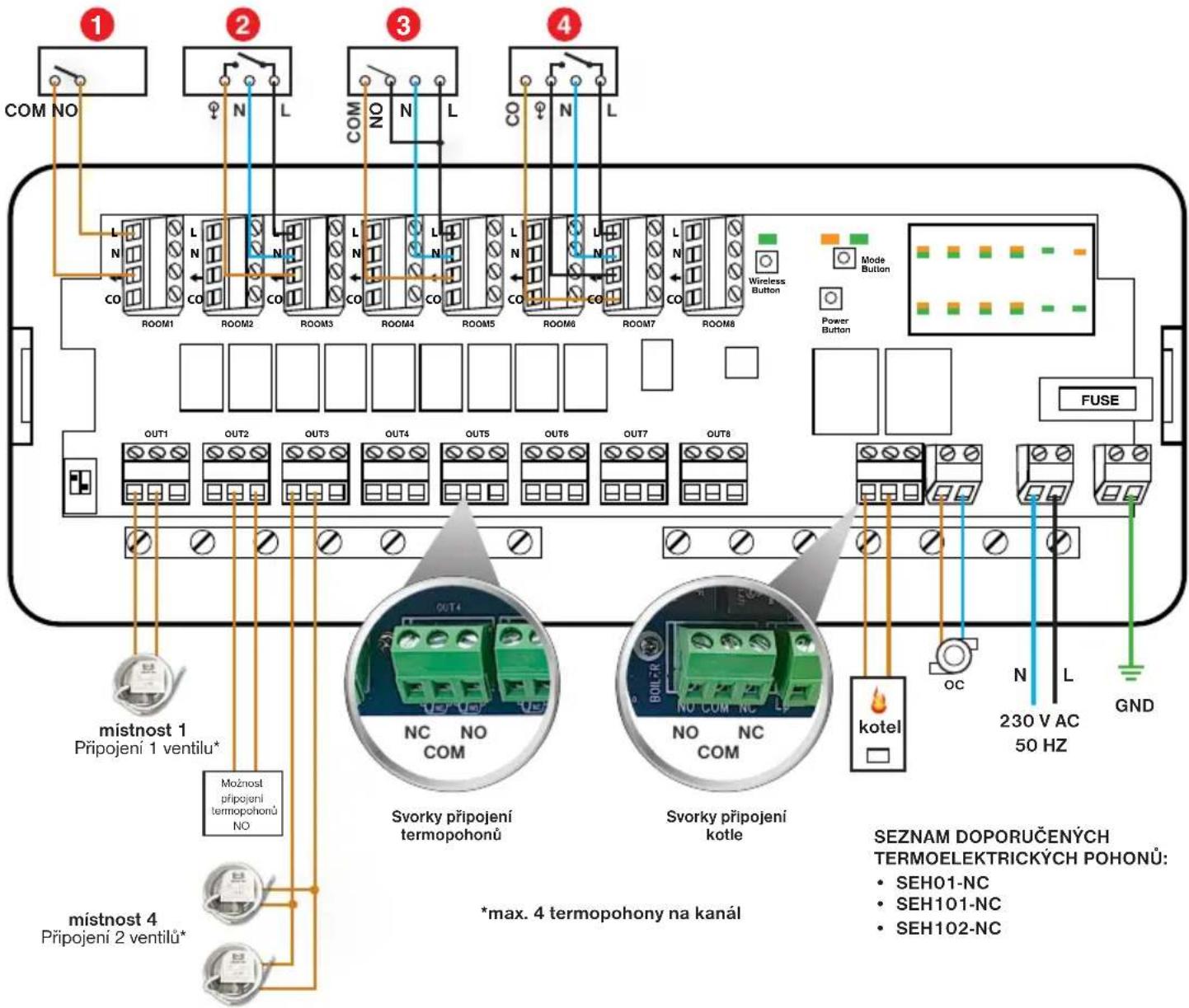

COM NO 1 2 3 4 L N N L COM NO N L CO ROOM1 ROOM2 ROOM3 ROOM4 ROOM5 ROOM6 ROOM7 ROOM8 L N N L L N N L CO Wireless Button Mode Button Power Button OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 FUSE místnost 1 Připojení 1 ventilu* Možnost připojení termopohonů NO místnost 4 Připojení 2 ventilů* Svorky připojení termopohonů *max. 4 termopohony na kanál Svorky připojení kotle BOULF-RC NO COM NC COM kotel OC N L GND SEZNAM DOPORUČENÝCH TERMOELEKTRICKÝCH POHONŮ: • SEH01-NC • SEH101-NC • SEH102-NC

PŘIPOJENÍ NAPÁJENÍ:

• Vstupní napětí: 230 V AC / 50 Hz

POZNÁMKA: Zajistěte správné připojení L a N, nesprávné připojení způsobi nefunkčnost systému.

PRIPOJENÍ TERMOSTATU:

• Ovládací vstupy jsou přizpůsobeny různým typům drátových termostatů.
• Termostaty a ovládací skřínka jsou propojeny kabely.
• Ovládací skříňka poskytne termostatům napájení 230 V AC.

PŘIPOJENÍ AKČNÍHO ČLENU:

• Výstup pro vytápění je kompatibilní s NC termoelektrickým ventilem (pod napětím otevřeno).
• Na místnost lze připojit 2 NC akční členy, pokud chcete připojit více termoventilů, můžete je připojit paralelně.

PŘIPOJENÍ ZDROJE VYTÁPĚNÍ:

Ovládací skřínka poskytuje různé možnosti pro zařízení zdrojů vytápění/chlazení, vyberte podle svých potřeb.

1. Výstupy pro termoventily - 230 V / 5 A ON / OFF aktivní výstup (max. 4 termoelektrické ventily na zónu)
2. Výstup pro kotel - beznapěťový výstup max. 230 V / 5A
3. Výstup pro OC - 230 V / 5 A NC spinaná fáze

Varování: Montáž zařízení smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací. Ujistěte se, že do termostatu nevnikne voda, bahno ani jiné nečistoty, jinak může dojít k poškození zařízení

• Nezasahujte do konstrukce výrobku.
• Pokud je výrobek poškozený, nepoužívejte jej.
• Případné opravy svěřte odbomému servisu.
• Dodržujte maximální povolené zatížení viz technické parametry.
• Nesprávné použití může způsobit nebezpeči požáru nebo zranění elektrickým proudem.
• Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatri do rukou malých dětí a osob, jejichž fyzické, smyslové nebo mentální postližení nebo nedostatek zkušeností a odborných znalostí jim brání v bezpečném používání, pokud nejsou pod dohledem nebo nebyly poučeny o používání výrobku osobou odpovědnou za jejich bezpećnost!
• Chraňte výrobek před znečištěním, vlhkosti, vibracím, oťřesům a přímému slunečnímu záření.
  • Výrobek používejte pouze ve vnitřních prostorách.
• Jakékoli použití přístroje, které není uvedeno v předchozich částech návodu, vede k poškození výrobku a může představovat nebezpeči v podobé zkratu, zranění elektrickým proudem apod.
• Bezpečnostní upozornění musí být bezpodminečně dodržována.
• K čištění povrchu výrobku použivejte pouze měkký, mírně vodou navlhčený hadřík. Nepouživejte žádné prostředky na drhnutí nebo chemická rozpouštědla
• (ředidla barev a laků), neboľ by tylo prostředky mohly poškodil povrch a součásti výrobku.

Technické parametry

Napájení 230 V AC / 50 Hz

Maximální spínaný výkon pro OC a kotel max. 5A AC1

Typ komunikace termostatů Drátová

Maximální počet termostatů 8

Maximální počet akčních členů 32 (4 na zónu)

Maximální spínaný výkon pro termopohony max. 5A AC1

Pracovní teplota -20 °C až 60 °C

Stupeň krytí IP20
