NÁVOD K OBSLUZE WS320 Elektrobock
Vysílač k přijímačům řady WS3XX
My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek WS320 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/V Kuřimi 1.6.2014 na www.elbock.
Popis
WS320 je určen pro dálkové ovládání přijímačů WS3xx!
Skládá se z vysílače a magnetického kontaktu.
Při změně polohy magnetického kontaktu od vysílače dojde k vyslání signálu do přijímače, který sepne připojené zařízení (např. čerpadlo, světlo, akustickou signalizaci).
Podle nastavené prodlevy je možné WS320 využít následovně:
Prodleva 6 s (s propojkou viz obr.3)
Doporučujeme využít v kombinaci se zvonky WS306, WS307 pro akustickou signalizaci při otevření dveří nebo okna.
Po rozepnutí magnetického kontaktu dojde k vyslání signálu a zvonek vydá nastavený tón. Pokud dojde k opětovnému rozepnutí nebo sepnutí magnetického kontaktu po 6 s je vyslán další signál a zvonek opět vydá tón.
Prodleva 5 min (bez propojky viz obr.4)
Doporučujeme využít v kombinaci s přijímači WS301, WS302 a WS303 pro sepnutí čerpadla nebo osvětlení. Doba po kterou bude čerpadlo (osvětlení) sepnuto je nutné nastavit na přijímači (funkce časování).
Po oddálení (přiblížení) magnetického kontaktu dojde k vyslá- ní signálu do přijímače, který sepne připojené zařízení (např. čerpadlo viz str. 7). Při opakované změně polohy magnetické- ho kontaktu v čase do 5ti minut po vyslání signálu, je vysílání blokováno.
Montáž
1) Otevřete vysílač podle obr. 1.
2) Odstraňte ochranný papírek z baterie a ověřte polaritu baterie podle obr.2.
3) Nastavte prodlevu magnetického kontaktu:
a) prodleva 6 s viz obr.3 s propojkou
b) prodleva 5 minut viz obr.4 bez propojky
4) Proved'te naučení kódu dle návodu pro daný přijímač. Pro vyslání signálu stiskněte tlačítko vysílače obr. 2.
Pečlivě vyberte režim spínání přijímače podle použití celého systému:
- při otevření/ zavření má přijímač sepnout/ vypnout
- při otevření má přijímač začít časovat (přijímač spíná připojený spotřebič na nastavenou dobu)
5) Po naučení kódu blikne na vysílači červená dioda!
6) Zavřete vysílač dle obr.5.
7) Nalepte vysílač pomocí montážní oboustranné pásky na pevnou část dveří nebo okna.
Dodržujte pokyny ze str.5 a obr.6.
8) Magnetický kontakt nalepte (přišroubujte) na pohyblivou část dveří nebo okna, dbejte následujících pokynů:
- magnetický kontakt musí být umístěn co nejblíže vysílače (max. 1 cm);
- výřezy magnetického kontaktu musí být zároveň se šipkou vyznačenou na vysílači obr.6.
Obr.1 Otevírání


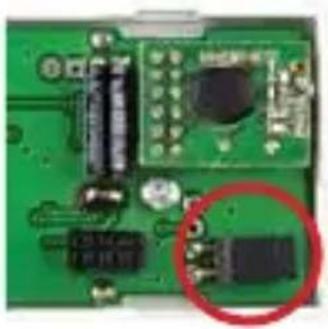

Obr.4 Prodleva 5 minut

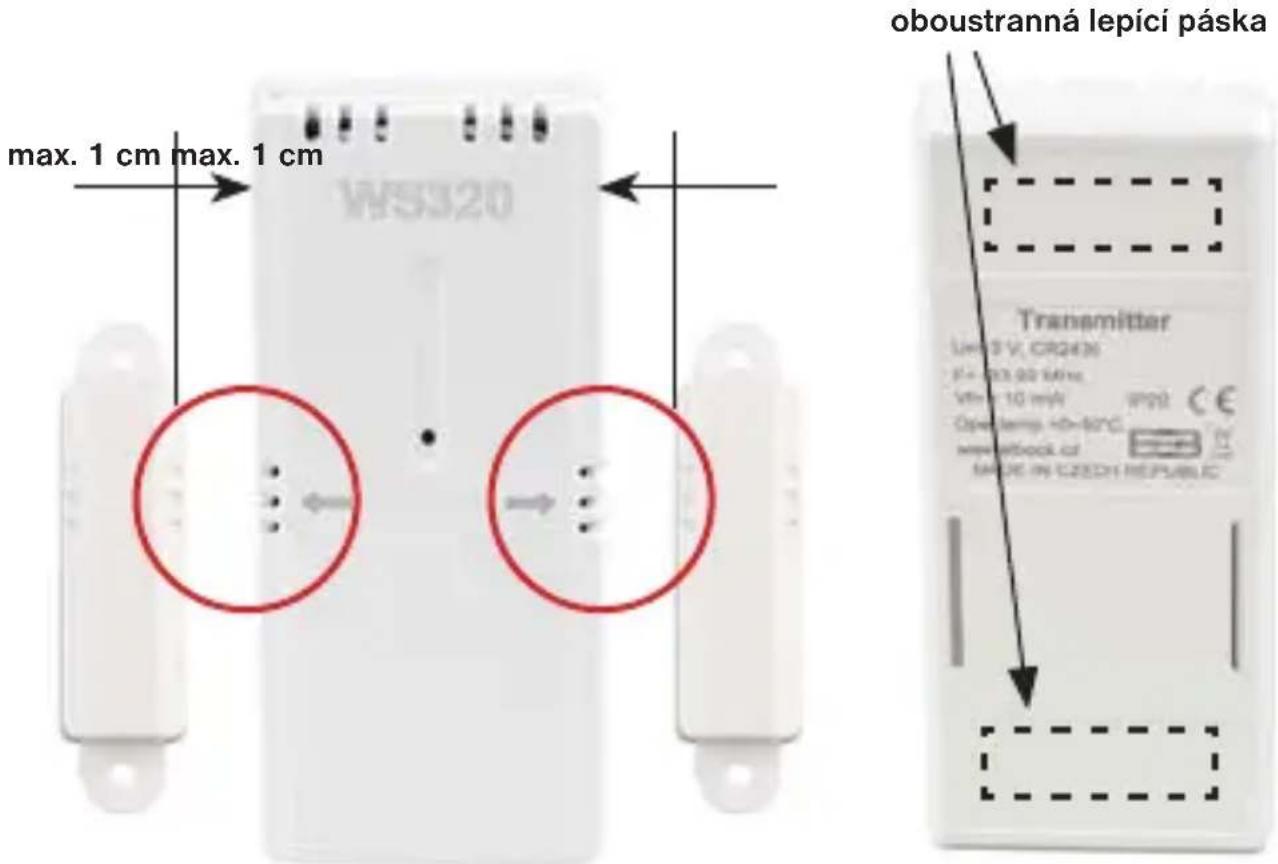

Obr.6 Vzájemná poloha vysílače a magnet. kontaktu
Pokud na daném přijímači začnou blikat diody střídavě je nutné provést výměnu baterie ve vysílači:
1) Otevřete vysílač dle obr. 1
2) Proved'te výměnu baterie, vždy používejte alkal. baterii 3 V, typ CR2430. Dbejte na dodržení polarity obr.2!
3) Zavřete vysílač dle obr.5.
Pozn.: Použitou baterii likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!
Upozornění
Neumístujte v blízkosti silových vodičů a velkých kovových předmětů! Nesmí být montován na kovové podklady!
Určen pro vnitřní použití! V případě nevhodného umístění se podstatně sníží dosah celé soupravy!

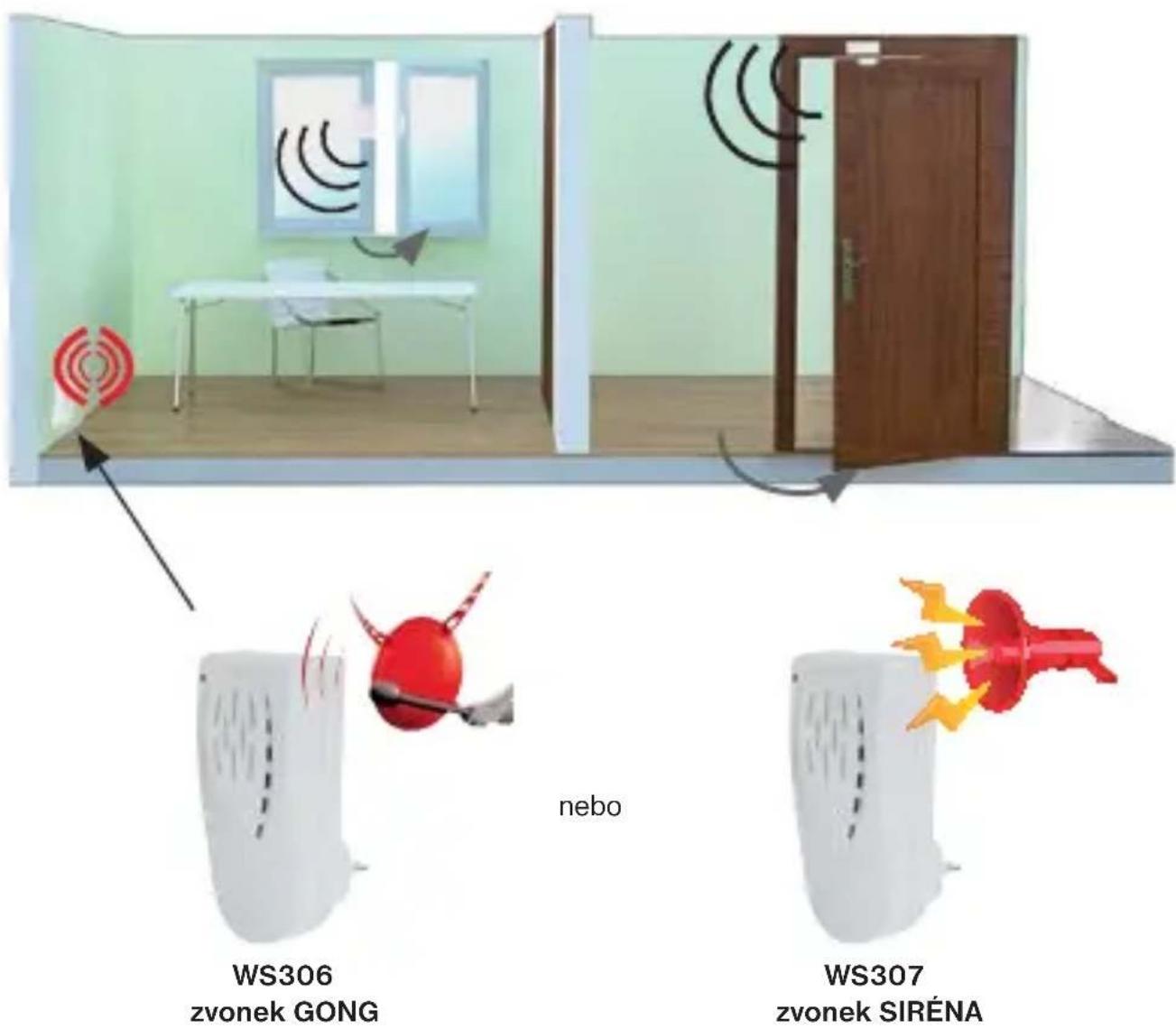

WS320 v kombinaci se zvonky WS306 a WS307
Po otevření dveří nebo okna, dojde k vyslání signálu k přijímači, který vydá vybraný tón.
Uslyšíte každý průchod dveřmi (obchodní prostory) nebo vniknutí do objektu oknem (sklady).
Vhodné i pro sklepní prostory v panelových domech, kde dochází k nežádoucím návštěvám!

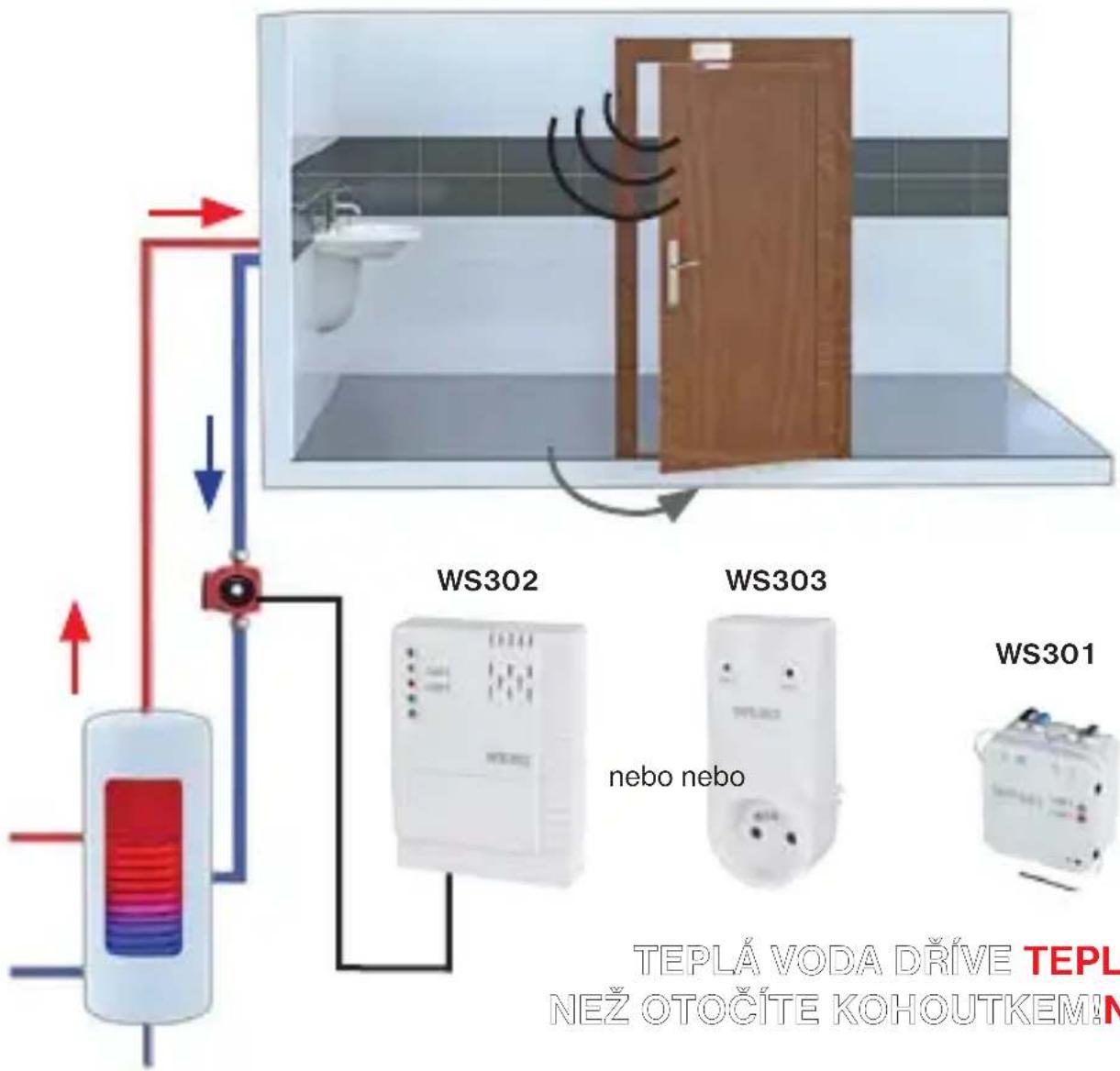

WS320 v kombinaci s přijímači WS301, WS302, WS303
Ovládání oběhového čerpadla:
Po otevření dveří v koupelně, dojde k vyslání signálu k přijímači, který sepne oběhové čerpadlo na nastavenou dobu. Předčasné spuštění čerpadla zaručí horkou vodu v koupelně dříve, než otočíte kohoutkem.
Tím výrazně snížíte spotřebu vody!
Spínání topného tělesa:
Po otevření dveří v koupelně, dojde k vyslání signálu k přijímači, který sepne topné těleso na nastavenou dobu. Topíte jen když jste v místnosti, výrazně snížíte spotřebu energie!
BEZDRÁTOVÝ VYSÍLAČ S MAGNETICKÝM KONTAKTEM
WS320
WS320 slouží ke spínání spotřebičů na dálku v závislosti na stavu magnetického kontaktu. Slouží jako dveřní nebo okenní kontakt, který při otevření/ zavření dveří (okna) vysílá signál do přijímače, který následně sepne připojené zařízení:
- akustická indikace průchodu dveřmi
- akustická signalizace při vniknutí oknem
- spínání čerpadla nebo topných těles
Typy použitelných přijímačů WS3xx
Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.
PAP
Technické parametry
| Napájení | 1 x 3 V typ CR2430(uvnitř výrobku) |
| Vf výkon | < 10 mW |
| Frekvence | 433.92 MHz |
| Stupeň krytí | IP20 |
| Životnost baterie | až 5 let |
| Pracovní teplota | 0°C až +50°C |
MADE IN CZECH REPUBLIC
