NÁVOD K OBSLUZE WS31400 Elektrobock
Vysílač k přijímačům řady WS3XX
POPIS
WS31400 je bezdrátový vysílač sloužící k detekci nízkého tarifu. Na základě této informace může systém automaticky spínat/vypínat spárované přijímače řady WS3XX a tím ušetřit energii.
Indikace LED:
PWR svítí - indikace napájení
PWR blikne - při vyslání signálu
NT svítí - indikace nízkého tarifu
Výrobek je určen k montáži na DIN lištu a obsahuje vstup jak pro síťové napětí 230 V/ AC, tak logický vstup (1/0) pro připojení kontaktů stykače.
Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!
Postup montáže:
- Vypněte hlavní jistič.
- Umístěte výrobek na DIN lištu.
- Připojte vodiče podle schématu zapojení (A, B nebo C).
- Zapněte hlavní jistič.
SCHÉMA ZAPOJENÍ

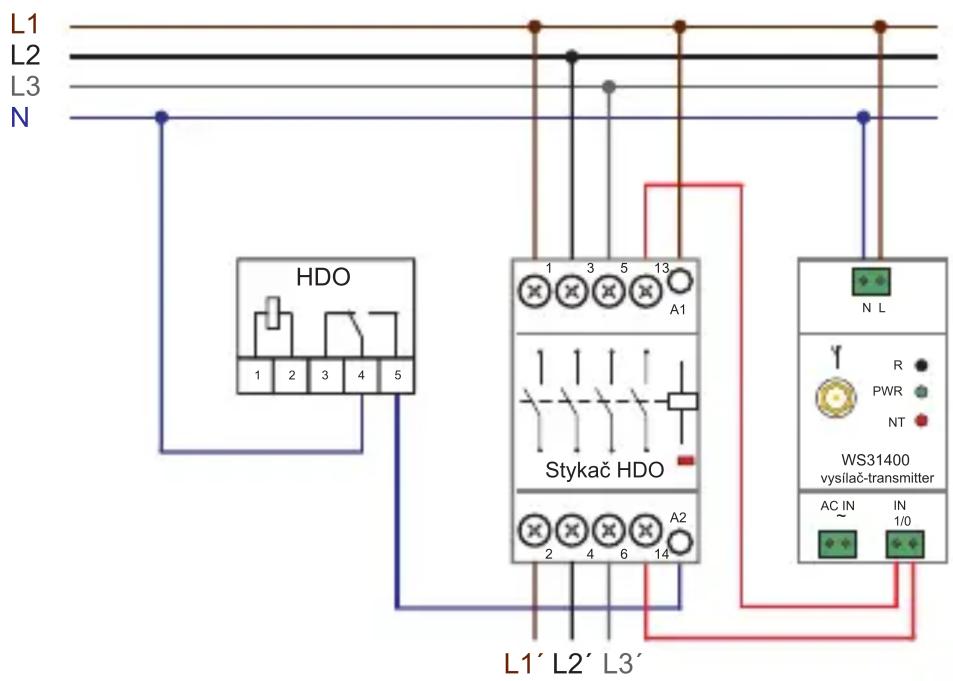

Schéma zapojení při využití kontaktů stykače.
Dbejte zvýšené opatrnosti při instalaci zařízení, nesprávné zapojení může vést k poruše zařízení!
Schéma zapojení při využití kontaktu HDO.
Schéma zapojení při využití spínané fáze.
L1' L2' L3'
★ Info: Vstup pro detekci lze připojit na libovolnou fázi.
Doporučení: Při použití krouceného vodiče použijte dutinky.
Proved'te naučení kódu dle návodu pro daný přijímač. Pro vyslání signálu stiskněte krátce tlačítko R (str.1). Přijímač poté bude spínat na základě dostupnosti nízkého tarifu - při vysokém tarifu je výstupní relé vypnuto.
Typy použitelných přijímačů WS3xx
| Technické parametry | |
| Napájení | 230 V/ 50 Hz (sítové) |
| Spotřeba | < 1,5 W |
| Frekvence | 433,92 MHz |
| Vysílací výkon | 10 mW |
| Dosah | 150 m (volná plocha), 20 m (zástavba) |
| Citlivost | <-102 dBm |
| Stupeň krytí | IP20 a vyšší (dle instalace) |
| Třída ochrany | II |
| Provozní podmínky | T= 0 °C až +40 °C, RH <90 %, nekondenzující |
| Rozměry | (VxŠxH) 90x37x60 mm (bez antény) |
Výrobce si vyhrazuje právo na změnu designu a specifikací.
EU PROHLÁŠENÍ O SHODĚ
Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení WS31400 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz
Na výrobek se vztahuje záruka 2 roky od data nákupu. V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopií dokladu o koupi.
