NÁVOD K OBSLUZE Pocket Home PH-BHD7 Elektrobock

• Obousměrná rádiová komunikace na 433.92 MHz
• Komfortní řešení vytápění v místnosti
• Předvídavý systém (zaručuje určenou teplotu v požadovaném čase, pouze v systému autonomním režimu)
• Úspora nákladů na energii během dovolené
• Reguluje teploty v místnosti podle nastavených požadavků
• Umožňuje začlenění do systému PocketHome ^® , kde se stane podřízeným prvkem centrální jednotky PH-CJ37, PH-CJ38, PH-CJ39

Obsah

Popis.... 3

Montáž....4

Ovládání (přehled)...... 5

Nastavení času.... 6

Párování s hlavicemi.... 7

Vymazání hlavic.... 9

Párování magnetických kontaktů...... 10

Párování s centrální jednotkou.... 12

Nastavení programu.... 14

Pracovní režimy.... 16

Režim dovolená.... 17

Nastavení konstant.... 18

Změna požadované teploty

a programu.... 22

Tipy....22

Výměna baterií.... 23

Chybová hlášení.... 23

Tento bezdrátový obousměrný systém je primárně navržen pro regulaci radiátorů v rámci jedné místnosti. Řídici jednotka zde plní funkci bezdrátového teplotního čidla. Podle teploty v referenční místnosti, kde je umístěna, ovládá digitální hlavice a reguluje celou topnou soustavu podle nastaveného programu. Umožňuje ovládání až 9ti radiátorů z jednoho mista. Řídici jednotka posílá podle požadované teploty přikazy jednotlivým hlavicím, které ovládají ventily radiátorů (zavírají nebo otevírají), ke kterým jsou připojeny. Všechny hlavice jsou pak v daném čase ve stejném stavu (mají shodné % otevření).

OZNAČENÍ PRVKŮ A JEJICH VLASTNOSTI FOTO
PH-BHD7 bezdrátový regulátor elektrického topení (vysílač)měří prostorovou teplotu v místnosti a reguluje topení podle požadované teplotyumožňuje nastavit 7 týdenních teplotních programů s 6-ti změnami na denlze spinat až 9 přijímačů (PH-HD03, PH-HD23)lze spárovat s max.3mi magnetickými kontakty PH-WS32moderní design a podsvícený displej
PH-HD03 bezdrátová digitální hlavice bez LCDz řídici jednotky přijímá přikazy podle kterých ovládá polohu ventilu radiátoruzpět vysilá potvrzení o provedené změně i poruchové stavyindikace funkcí LEDúsporné napájení alkalickými bateriemi 2 x1.5 V typ AA
PH-HD23 bezdrátová digitální hlavicesnímá a zobrazuje aktuální teplotu v daném místez řídici jednotky přijímá přikazy podle kterých ovládá polohu ventilu radiátoruzpět vysilá potvrzení o provedené změně i poruchové stavyje schopna pracovat i v autonomním režimuúsporné napájení alkalickými bateriemi 2 x1.5 V typ AA
PH-WS32 bezdrátový magnetický kontaktumožňuje montáž na oknopři rozpojení kontaktu dojde k vyslání signálu ke spárované hlavici, která na základě tohoto signálu uzavirá ventilvyužívá se pro funkci „OTEVŘENÉ OKNO“, která výrazně snižuje spotřebu energie

Odklopte prední kryt vysílače.

Vložte alkalické baterie 2 x 1.5 V AAA.

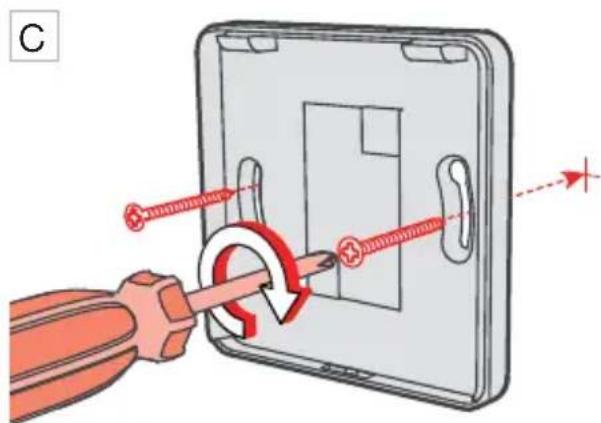

Připevněte zadní kryt na stěnu.

Naklapněte prední kryt na zadní.

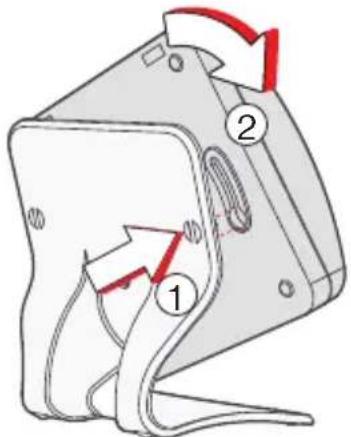

Volně stojící montáž:

Nasuňte jednotku na stojánek a zajistěte otočením.

Vyvarujte se blízkosti míst jako např.: okenní parapet, televize, PC nebo přístroje s teplým popř. studeným sáláním.
Používejte vždy pouze baterie 2 x 1.5 V, typ AAA! (nepoužívejte dobíjecí baterie). Nutnost výměny baterii je indikována na LCD symbolem „ 🚗️ „

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Funkce ovládacích tlačítek

První stisk na kterékoliv tlačítko aktivuje podsvícení displeje.

2. stisk

krátký stisk na tl. MENU = ENTER (potvrzení)

dlouhý stisk na tl. MENU (cca 2 s) = krok zpět

ZÁMEK KLÁVES

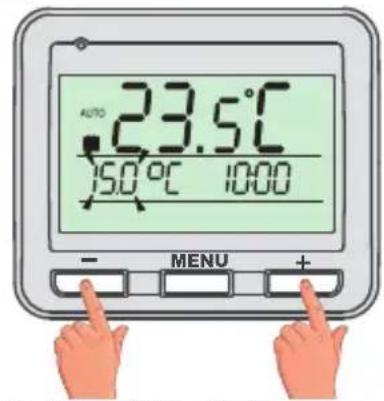

stisknutí tl. MENU + tl.

Zrušení funkce zámku proved'te současným stisknutím tl. MENU a tl. +

Pokud bude PH-BHD7 spárováno s centrální jednotkou, čas není nutné nastavovat. Ten bude automaticky aktualizován centrální jednotkou.

F Stejným způsobem nastavte postupně minuty, sekundy tak jako den, měsíc a rok. Každé nastavení potvrd'te tlačitkem MENU.

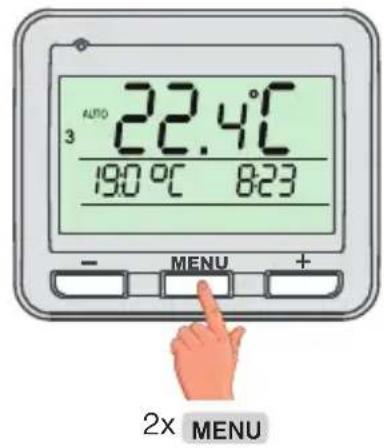

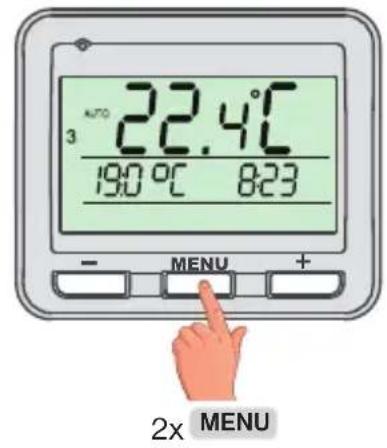

Pro návrat do základního zobrazení stiskněte dlouze 2x MENU.

A

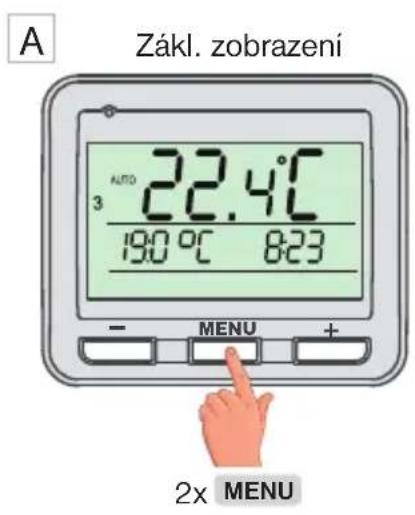

Zákl. zobrazení

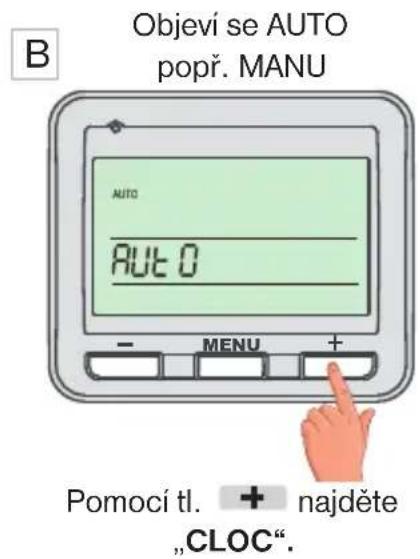

B

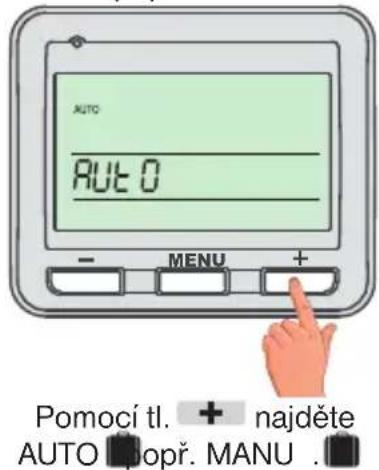

Objeví se AUTO
popř. MANU

C

D

Na displeji se objeví COdE Hd 1-
E

Na PH-HD03 stiskněte krátce na cca. 1s FUNKČNÍ TLAČÍTKO.
PH-HD03

Po stisknutí FUNKČNÍHO TLAČÍTKA začnou obě diody střídavě blikat.

LED1
LED2

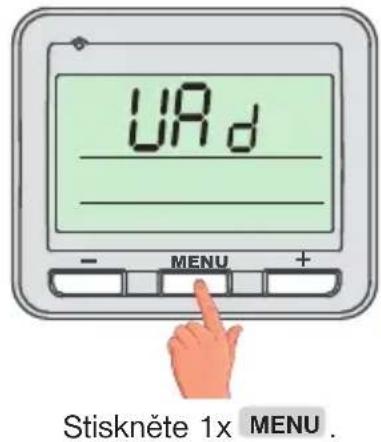

Na PH-HD23 vyberte režim UAd a stiskněte tlačítko i ←.
PH-HD23

Na hlavici PH-HD03 se několikrát současně rozsvítí obě diody, na PH-HD23 se objeví znak ⇔ .

TÍMTO JE 1. HLAVICE SPÁROVÁNA.

H

Přejete si aktivovat 2. hlavici s tímto vysílačem?

NE

Stiskněte 2x dlouze tlačitko MENU pro návrat do základního zobrazení.

↓ ANO

Stiskněte 1x tlačitko + a na displeji se objeví „COdE Hd 2-“.

Stiskněte tlačitko —, tím dojde k vyslání signálu k druhé hlavici.

Na druhé hlavici stiskněte krátce FUNKČNÍ tlačítko (nebo přejděte do režimu UAd u hlavice PH-HD23) na cca 1s, tím dojde k rozblikání obou diod.

LED1

LED2

Pro návrat do základního zobrazení stiskněte dlouze 2x MENU.

Pokud se objeví na displeji nápis COdE Err (komunkační chyba), neproběhl proces učení správně a celý postup učení je nutné zopakovat.

Při použití více hlavic lze vymazat jednotlivé hlavice nebo ......

A B CZákl. zobrazení

Objeví se AUTO popř. MANU

D Objeví se tESt Hd 1A

E Objeví se COdE Hd 1-

Na displeji se objeví COdE Hd 1-.

Tímto je hlavice č.1 z jednotky vymazána.

i ...... vymazat všechny najednou.

D Objeví se tEST 1A

E Objeví se ALL dEL

Na displeji se objeví COdE Hd 1-.

Tímto jsou VŠECHNY hlavice z jednotky vymazány.

Párování magnetických kontaktů

A B CZákl. zobrazení

Objeví se AUTO popř. MANU

D

E

F

G

H

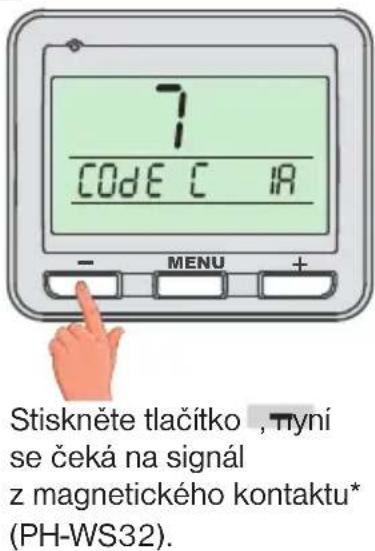

Na PH-WS32 krátce stiskněte tlačítko pro vyslání kódu. PH-WS32

Na magnetickém kontaktu PH-WS32 se rozsvití dioda a dojde k vyslání signálu.

Na LCD se objeví nápis tEST C 1A

TÍMTO JE 1. MAGNETICKÝ KONTAKT SPÁROVÁN.

J

Přejete si aktivovat 2. magnet s tímto vysílačem?

NE

Stiskněte 2x dlouze tlačítko MENU pro návrat do základního zobrazení.

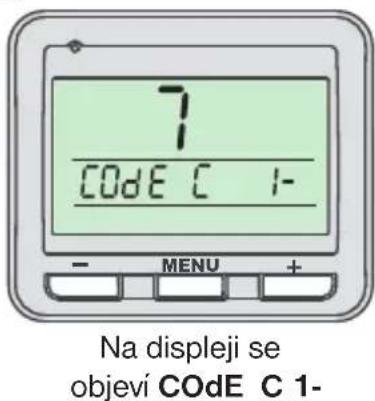

Stiskněte 1x tlačitko + a na displeji se objeví „COdE C 2-“.

Stiskněte tlačitko —, tím dojde k čekání na signál od druhého magnetu.

Na druhém PH-WS32 krátce stiskněte tlačitko pro vyslání kódu.

Pro návrat do základního zobrazení stiskněte dlouze 2x MENU.

LED

!

Pokud se objeví na displeji nápis COdE Err (komunkační chyba), neproběhl proces učení správně a celý postup učení je nutné zopakovat.

i

U mazání kódů jednotlivých magnetických kontaktů postupujte obdobným způsobem jako při mazání hlavic (např. v zobrazení tEST C 1A podržte tl. na 10s pro 1.kontakt)

Párování s centrální jednotkou

Pro aktivaci do systému PocketHome® je možné použit software PH-PC-SW nebo aplikaci PocketHome pro chytré telefony (zdarma ke stažení na ObchodPlay)!

A
Zákl. zobrazení

B
Objeví se AUTO popř. MANU

C

D

E

Na PH-CJ37 stiskněte tl. TEST v režimu ACTIV pro daný prvek BHD (viz návod na PH-CJ37 nebo SW).

Po správném naučení se na PH-BHD7 objeví nápis tESt a symbol pro komunikaci s CJ

A B CZákl. zobrazení

Objeví se AUTO popř. MANU

D

E

Na displeji zmizi symbol komunikace Tímto BHD7 č.1

začne pracovat nezávisle na centrální jednotce.

Nezapomeňte deaktivovat PH-BHD7 i na centrální jednotce, jinak CJ bude hlásit Err!

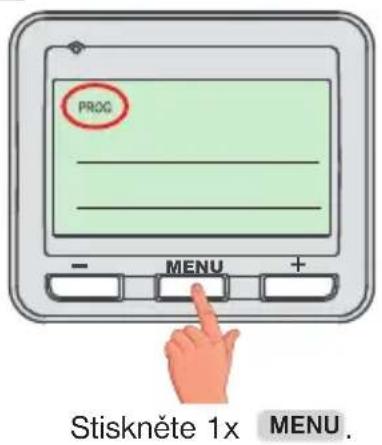

Nastavení programu

A B C Zákl. zobrazení

Objeví se AUTO popř. MANU

D

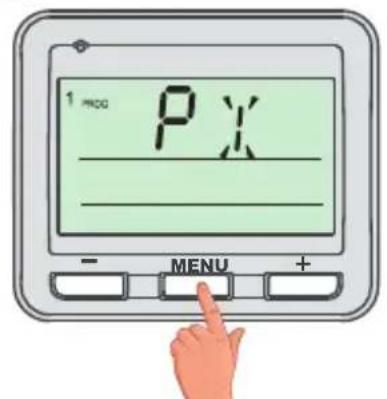

Na displeji bliká P1 (= první týdenní program*) Stiskněte 1x tlačitko MENU.

E

Na pravé straně bliká 1 (=Pondělí). Pomocí tlačítek zvolte den (dny) k programování. Po výběru stiskněte 1x tlačítko MENU.

1 = pondělí

2= úterý

• • •

6 = sobota

7=neděle

12345 = Po-Pá

67 = So-Ne

1234567 = celý týden

F

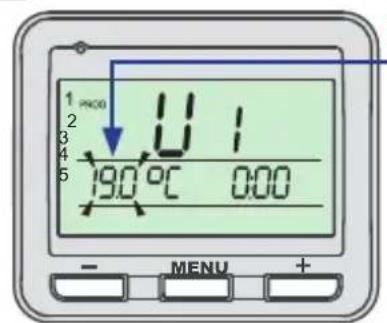

Na displeji se objeví U1 (1. teplotní změna). Nastavte teplotu tlačitky / a potvrd'te tlačitkem MENU.

Požadovaná teplota

Čas
G

Nastavte čas pro tuto teplotu pomocí tlačítek

Potvrd'te tlačítkem MENU.

Na displeji se nyní objeví U3 pro nastavení třetí teplotní změny. Použijte stejnou metodu jako pri nastavení predchozích teplotních úseků. Tímto způsobem lze nastavit až šest teplotních změn na den.

Pro výběr dalších dní stiskněte 1x dlouze tlačitko MENU nebo pro návrat do základního zobrazení stiskněte 3x dlouze tlačitko MENU .

Aby jednotka pracoval dle nastaveného programu, musí být aktivován pracovní režim AUTO. Nastavení pracovních režimů jednotky najdete na straně 16.

i U každého týdenního programu je možné nastavit každý den samostatně nebo využít nastavení bloků dnů, např. pondělí až pátek se stejnými časovými intervaly a sobotu až neděli s jinými.

Není nutné využít všech 6 časových změn. Pokud zadáte 4 časové změny, použijte tl. MENU pro potrvení 5 a 6 změny (ty zůstanou nevyužité).

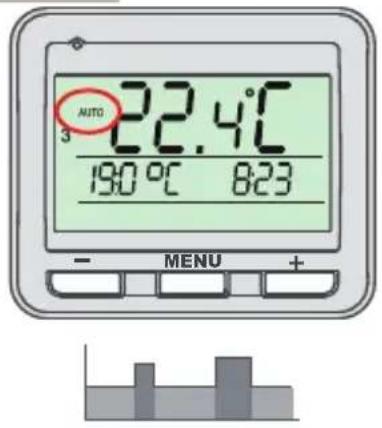

AUTO

jednotka dle nastaveného týdenního programu.

MANU OFF

V režimu MANU pracuje jednotka dle jedné nastavené teploty, dokud není ručně změněna.

Jednotka je vypnutáV režimu AUTO

Nezámrzová ochrana (3 °C) je stále aktivní.

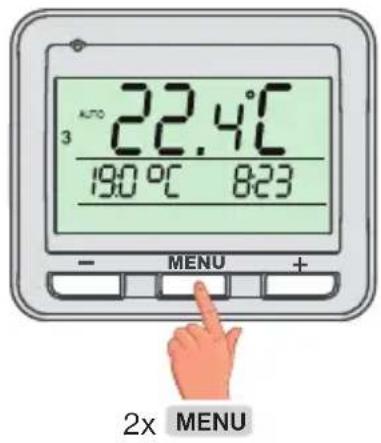

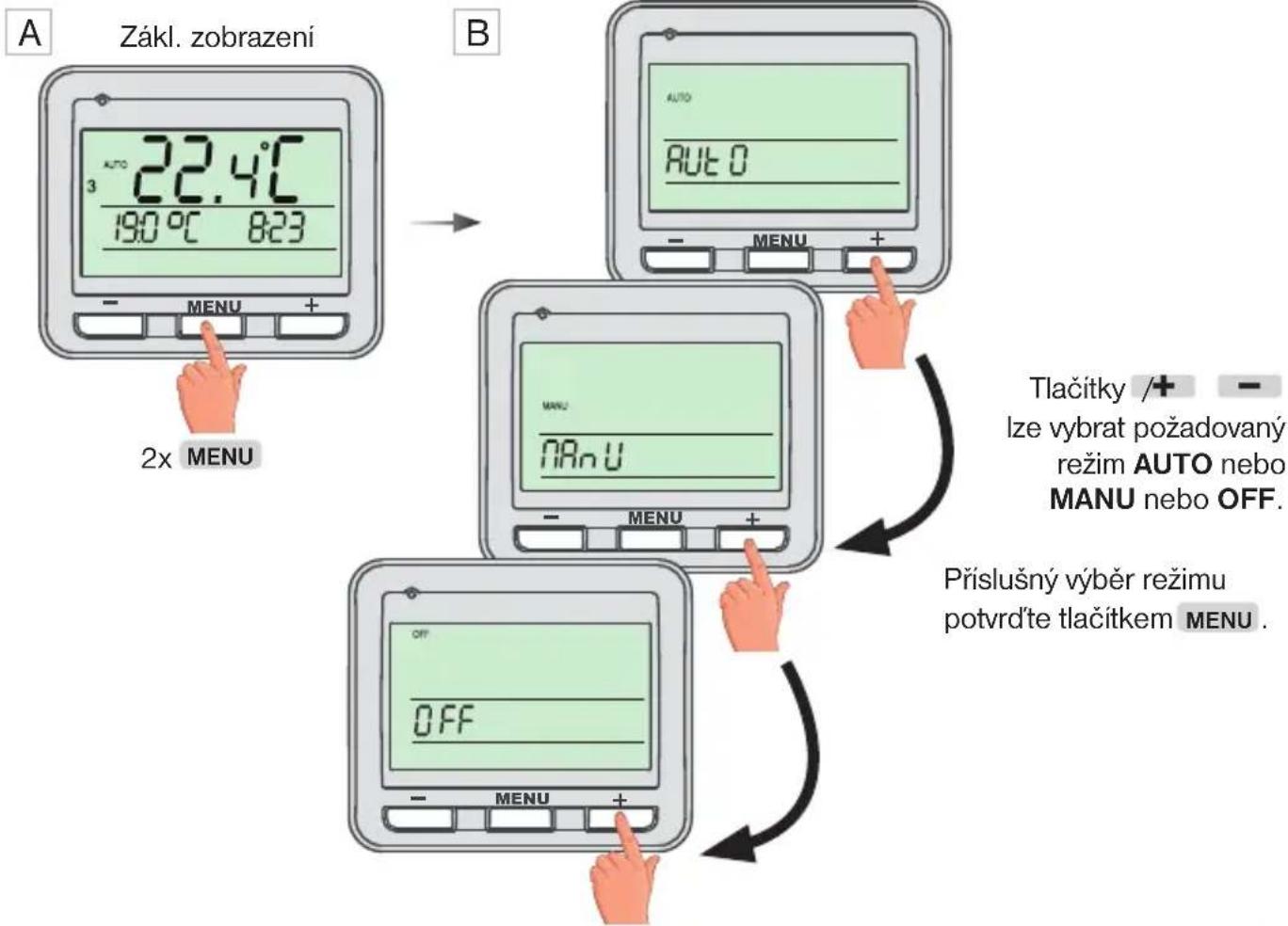

ZMĚNA PRACOVNÍHO REŽIMU

Jednotka udržuje nastavenou teplotu do nastaveného času a datumu.

A
Zákl. zobrazení

B
Objeví se AUTO popř. MANU

C

D

E

F

Dále nastavte minutu, den, měsíc a rok konce dovolené, nastavení každého udaje potvrd'te tlačítkem MENU.

Tlačitky /+ nastavte požadovanou teplotu pro dobu dovolené a potvrd'te1x MENU.

Tlačitky + / nastavte hodinu konce dovolené a potvrďte 1x MENU.

G

Po nastavení stiskněte dlouze 1x tlačítko MENU pro návrat do základního zobrazení.

H

Na displeji se zobrazí datum konce dovolené.

i

Po uplynutí nastavené doby se jednotka vrátí automaticky zpět do dríve nastaveného režimu AUTO nebo MANU.

i

Deaktivaci režimu Dovolená lze provést tím, že vyberete jiný pracovní režim AUTO, MANU, OFF (viz str. 16).

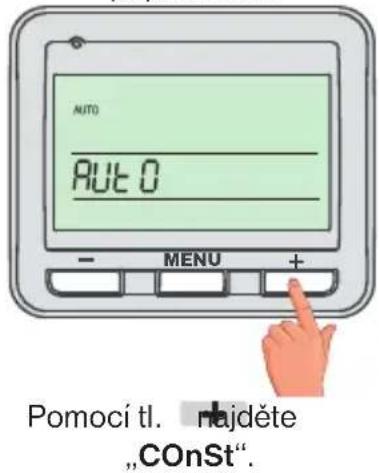

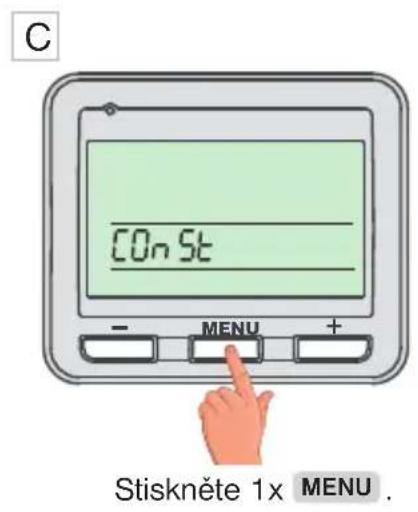

Grafi cké zobrazení konstant:


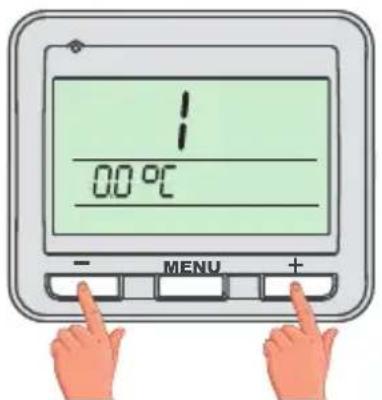

D 1. Korekce měřené teploty

(- 5 ^ irc Ca heck z + 5 ^ irc C)

i

Tato konstanta slouží k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (to může být například způsobeno nevhodným umístěním jednotkau).

Tlačitky /+ nastavte příslušnou hodnotu a potvrd'te tlačitkem MENU.

E 2. Síla utažení ventilu

(1 až 5)

i KOREKCE REFEREČNÍHO BODU:

slouží k presnému nastavení referenčního bodu při adaptaci hlavice na ventil. Pohybuje se v krocích 1 až 5 a standardně je z výroby nastavena na hodnotu 3. Tuto hodnotu není potřeba většinou měnit.

Změnu je nutné provést jen v případě, že hlavice se nedokáže na ventil adaptovat a hlásí ERROR nebo propouští-li i při zavřeném ventilu. Korekce je také nutná u starších ventilů s vymačkanými těsnícími kroužky nebo u ventilů které kladou větší mechanický odpor. Čím větší číslo, tím větší síla hlavice při utažení ventilu.

1. Hlavice propouští vodu i při zavření na 0% - zvětšíme danou konstantu na 4 nebo 5.
2. Hlavice začne propouštět vodu až nad hodnotou 50% otevření - zmenšíme danou konstantu na 2 nebo 1.

F 3. Procento otevření ventilu

(5% až 70% po 5%)

Tato konstanta je rozdílná pro různé typy ventilů a určuje, od které polohy začíná ventil propouštět vodu do radiátoru. Toto nastavení je velmi důležité hlavně u hlavic s prioritou pro zapnutí kotle! Optimální nastavení je 40%

Příklad: Hlavice začne propouštět vodu při 40% => nastavíme tuto konstantu na hodnotu 40. Pokud klesne u hlavice teplota pod požadovanou, hlavice se začne otvirat a jakmile dosáhne 40% otevření, jednotka vyhodnotí, že daná hlavice žádá o zapnutí zdroje tepla.

G 4. Předčasné zapnutí

(volba - / Y)

Tato funkce Vám zaručí požadovanou teplotu v požadovaný čas. Nemusíte přemýšlet, kdy zapnout topení, aby ráno při vstávání bylo teplo a přitom se netopilo zbytečně dlouho předem. Programujete pouze, kdy chcete mít požadovanou teplotu. Jednotka si během dvou dnů provozu zjistí tepelné konstanty místnosti a potom spíná topení s požadovaným předstihem. Doba předčasného zapnutí je omezena na 2 hod.

i Nezobrazuje se pokud BHD7 komunikuje v systému s CJ!

H 5. Letní režim

(volba - / Y)

i V tomto režimu není povoleno zapnutí topení. Využití je především v období léta, kdy není nutné topit.

Po aktivaci tohoto režimu se na displeji objeví nápis SUMMER.

Pozn.: protizámrazová ochrana (3°C) je stále funkční. V tomto režimu nelze měnit teplotu a nastavit režim dovolená!

6. Párování hlavic

viz strana 7.

Potvrd'te pomocí tlačítka MENU.

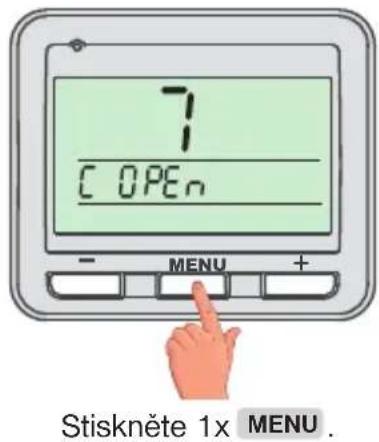

J 7. Funkce „OTEVŘENÉ OKNO”

(volba - / Y/ C)

Pokud náhle poklesne teplota v místnosti o 1.2°C během 2 minut, jednotka vyšle signál pro vypnutí topidel a tím šetří energii. Jednotka se vrátí do normálního režimu, jakmile se teplota opět zvýší.

Při aktivaci této funkce se na displeji objeví

v základním zobrazení OPEN.

Pro aktivaci této funkce zvolte pomocí tlačitek /+ symbol „Y” a pro deaktivaci této funkce zvolte symbol „-”.

Potvrd'te pomocí tlačítka MENU.

Pokud chcete použit magnetického kontaktu, postupujte podle instrukcí na str.10!

Při aktivaci této funkce pomocí magnetického kontaktu se na displeji objeví v základním zobrazení:

při otevření okna funkce

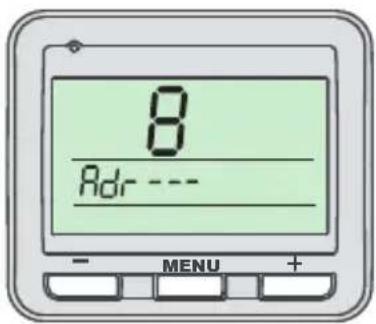

K 8. Adresa jednotky

i Adresa se nastaví automaticky po aktivaci jednotky PH-BHD do systému PocketHome® (viz str. 12). Na místě pomlček je vždy číslo1 až 255, které udává adresu prvku v centrální jednotce.

L 9. Verze Firmwaru/ Obnovení továrního nastavení

i Pod konstantou 9 se zobrazi informace o verzi fi rmwaru.

Pokud stisknete dlouze tlačitko (na více než 3s), objeví se na displeji nápis RESET a jednotka se vrátí do továrního nastavení.

Veškeré nastavení bude tímto smazáno!

i Aktualizace fi rmwaru je možné provést pouze v servisním oddělení fi rmy ELEKTROBOCK CZ s.r.o.

Změna požadované teploty a programu

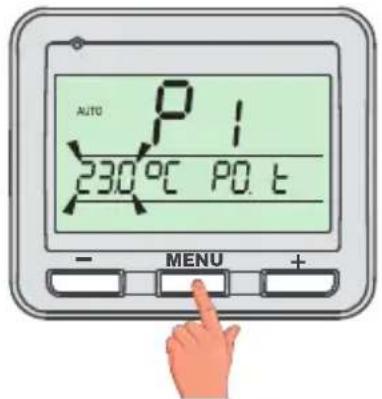

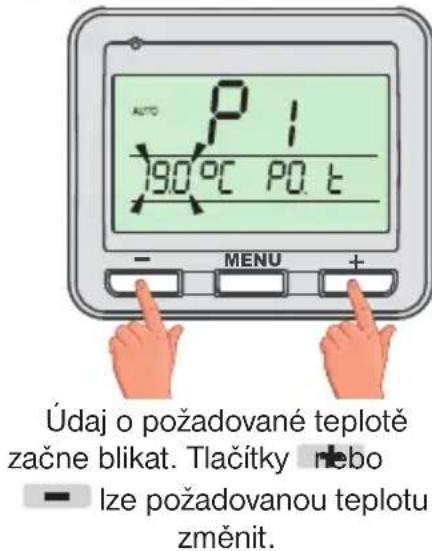

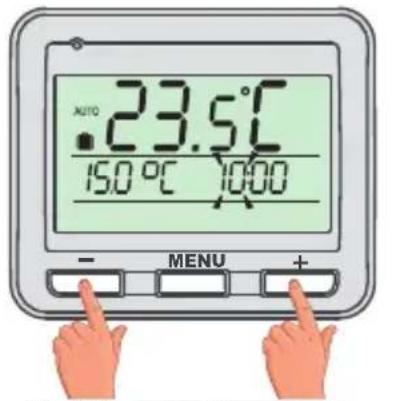

Při aktivním režimu AUTO

A
Zákl. zobrazení

B

C

Dlouhý stisk MENU
= potvrzení a návrat zpět
= aktivace jiného programu

Krátký stisk MENU

D

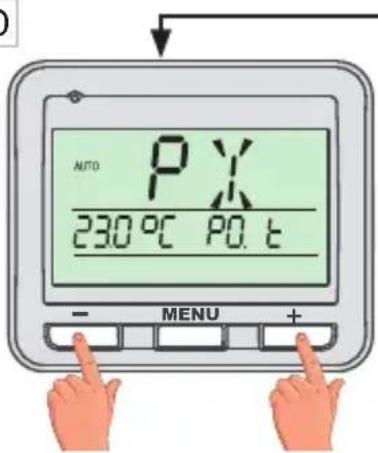

Tlačitky nebo lze - aktivovat jiný týdenní program.

Dlouhý stisk MENU

= potvrzení a návrat zpět

Krátký stisk MENU

= zobrazení provozních hodin

Změna požadované teploty v režimu AUTO zůstává platná pouze do další změny v programu.

Tipy

Pokud teplota v místnosti je menší jak 3°C, dojde k automatickému zapnutí topení (na displeji se objeví symbol ✉). Jakmile teplota stoupne, jednotka se vrátí do nastaveného režimu a reguluje dle požadované teploty.
Pokud dojde ke ztrátě komunikace s centrální jednotkou, PH-BHD7 začne pracovat v autonomním režimu, podle nastaveného programu přímo v PH-BHD7.

Výměna baterií

A

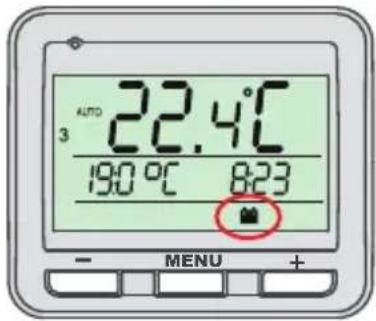

Slabé baterie jsou indikovány symbolem 📄.

B

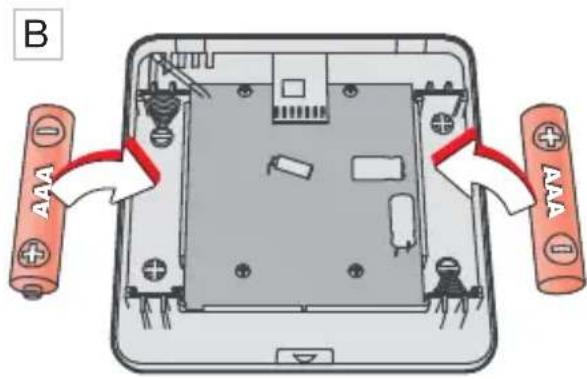

Odklopte prední kryt vysílače.

C

Naklapněte přední kryt na zadní.

Používejte vždy alkalické baterie 2 x 1.5 V, typ AAA! (nepoužívejte dobíjecí baterie)

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Chybová hlášení

bat HD 1-9

Slabé baterie u indikované hlavice, vyměňte baterie.

bat 2

Slabé baterie u magnetického kontaktu, vyměňte baterie.

ErrHD 1-9

Chyba u indikované hlavice, zkontrolujte danou hlavici.

TECHNICKÉ PARAMETRY
Napájení	2 x1,5V AAA alkal. baterie(nejsou součástí balení)
Typ komunikace obousměrná
Vf výkon < 10 mW
Frekvence 433,92 MHz
Hystereze 0.2°C
Počet teplotních změn na každý den 6 teplotních změn
Minimální program. čas 10 minut
Rozsah nastavitelných teplot po 0.5°C
Nastavení teplot 5 až 39°C (protizámrazová 3°C)
Minimální indikační skok 0.1°C
Přesnost měření ± 0.5°C
Životnost baterií topná sezóna
Stupeň krytí IP20
Pracovní teplota	0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-BHD7 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

www.elbock.cz

V prípadě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.

Specialista na systém PocketHome®

[phone]

PAP
