NÁVOD K OBSLUZE ROVI HO70B Eldom

1. před prvním použitím je nutné se seznámit pečlivě s celým obsahem tohoto návodu k použití
2. zařízení je nutné zapojit do elektrické sítě s parametry, které jsou shodné s parametry proudu, které jsou uvedeny na plášti zařízení
3. před čištěním a údržbou, v případě nesprávného fungování a po ukončení používání je nutné vždy zařízení odpojit od elektrické sítě
4. zařízení je nutné odpojovat z elektrické sítě vždy uchopením a potáhnutím za zástrčku a nikdy tažením za připojovací šňůru
5. zařízení nikdy nepoužívat poblíž sprchy, vany, umyvadla, bazénu apod.
6. zařízení není dovoleno ponořovat do vody nebo sprchovat
7. nepoužívat poblíž snadno hořlavých materiálů jako jsou: nábytek, povlečení, papír, oblečení, záclony, podlahové krytiny apod. a materiálů, které mohou teplem deformovat
8. nepoužívat v prostorách se zvýšeným rizikem výbuchu plynu a tam, kde jsou používána hořlavá rozpouštědla, laky a lepidla
9. nepoužívat v otevřených exteriérech
10. používat pouze ve svislé pozici
11. nedotýkat se zařízení mokrými nebo vlhkými dlaněmi nebo chodidly
12. zařízení prénášet pouze s pomocí úchytu (2)
13. nedovolit, aby děti nebo zvířata měly k zařízení přístup. Během používání může být teplota povrchu radiátoru dost vysoká
14. zařízení během jeho práce nepřikrývat oblečením ani jinými látkami
15. nepoužívat zařízení k sušení prádla
16. napájecí kabel nevést nad radiátorem a otvory s výstupem teplého vzduchu
17. toto zařízení může být používáno dětmi ve věku minimálně 8 let i osobami s omezenými schopnostmi fyzickými,

senzorickými nebo duševními i osobami bez zkušeností a znalosti zařízení, pokud bude zajištěn dozor nebo instruktáž týkající se používání zařízení bezpečným způsobem tak, aby nebezpečí, která jsou spojena s používáním, byla srozumitelná. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a údržbu tohoto zařízení,

1. není dovoleno ponechávat zapnuté zařízení bez dozoru
2. jestliže zařízení není používáno, musí být odpojeno od elektrické sítě
3. před uschování zařízení je nutné počkat, až vychladne
4. je nutné pravidelně kontrolovat zda napájecí kabel a celé zařízení nemají nějaká poškození. Pokud je zjištěno poškození, pak není dovoleno zařízení zapínat
5. nepoužívat zařízení v případě poškození napájecího kabelu, pokud zařízení spadlo nebo bylo poškozeno jiným způsobem
6. v případě úniku oleje kontaktovat servis
7. opravy zařízení je nutné svěřit autorizovanému servisu; seznam servisů je v příloze nebo na stránkách www.eldom.eu. Veškeré modernizace nebo použití neoriginálních náhradních dílů nebo částí zařízení je zakázáno a ohrožuje bezpečnost užívání.

Firma Eldom Sp. z o. o. nenese odpovědnost za eventuální škody, které vznikly v důsledku nesprávného používání tohoto zařízení.

ČIŠTĚNÍ A ÚDRŽBA

• před počátkem čištění je nutné zařízení odpojit od elektrické sítě
• zařízení není dovoleno ponořovat do vody
• nepoužívat silní nebo povrch poškozující prostředky a produkty k čištění
• plást přetřít vlhkým hadříkem

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• zařízení je vyrobeno z materiálů, které mohou podléhat opětovnému zpracování nebo recyklaci
• zařízení je po ukončení životnosti nutné doručit na odpovídající místo, které se věnuje sběru a recyklaci elektrických a elektronických zařízení

ZÁRUKA

• zařízení je určeno k soukromému užívání v domácnostech
• není možné jej používat k účelům podnikání
• v případě nesprávného používání tohoto zařízení ztrácí záruka svou platnost

CZ

INSTRUKCE OBSLUHY OLEJOVÝ RADIÁTOR HO70B/HO70C

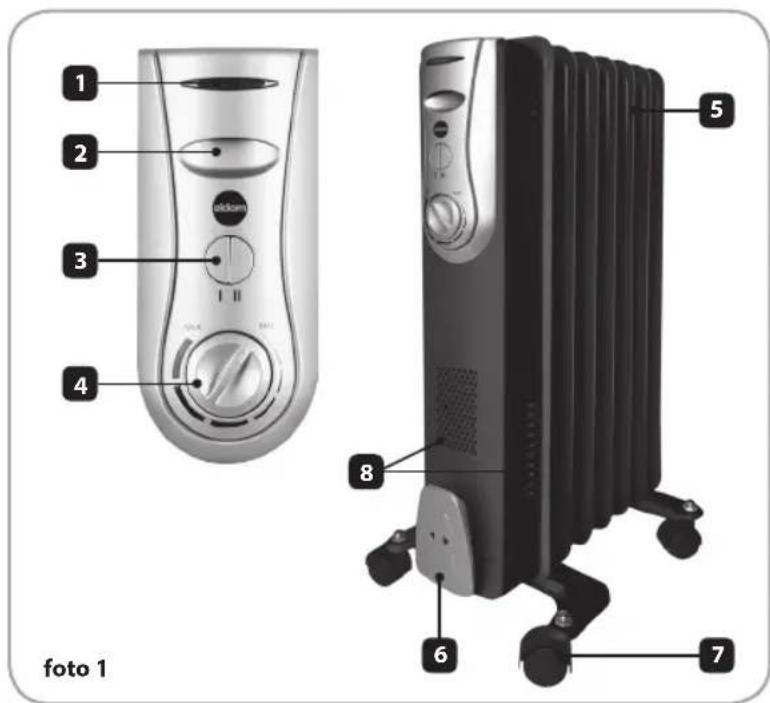

CELKOVÝ POPIS

1. Světelná kontrolka
2. Úchyt
3. Vypínač napájení
4. Termostat
5. Žebra topení
6. Místo pro navinutí kabelu se zásuvkou na zástrčku
7. Samostatně nastavitelná kolečka
8. Ventilační otvory

TECHNICKé ÚDAJE

• příkon 1500W
• napájení 230V \~ 50Hz

URČENÍ

Olejový radiátor HO70 je určen k ohřevu pokojů k bydlení. Byl vyroben v souladu s nejvyššími požadavky a s využitím rozvinutých technologií. Díky zhotovení podle vysokých standard je bezpečný a jeho používání je snadné.

oldom 1 2 3 4 5 8 6 7 foto 1

POUŽÍVÁNÍ ZAŘÍZENÍ

• po rozbalení zařízení je nutné se ujistit, že během dopravy nedošlo k jeho poškození. V případě jakýchkoliv pochybností je nutné se pozdržet s jeho používáním až do okamžiku kontaktování servisního místa,
  • upevnit nožky s kolečky (7) - foto 2
• zařízení postavit na plochém, stabilním podloží, které je odolné na působení vysokých teplot, minimálně 2 metry od nábytku a snadno hořlavých věcí,
• nastavit termostat (4) na pozici "MIN",
• zařízení připojit k elektrické síti, která má parametry shodné s parametry, které jsou uvedeny v návodu,
• s pomocí přepínače (3) vybrat topný výkon:
• "I" výkon 600W
• "II" výkon 900W
  "I" + "II" výkon 1500W
• zařízení začne pracovat po výběru teploty činnosti s pomocí otočného kolečka termostatu (4). K nastavení nejvyšší teploty práce dojde při nastavení kolečka termostatu na pozici "MAX" a při zapnutí obou tlačítek (3)
• práce zařízení je signalizována světelnou kontrolkou (1).

Zařízení funguje pouze ve svislé pozici. Je vybaveno bezpečnostní ochranou, která odpojí napájení v případě jeho převrácení.

V průběhu práce radiátor nezakrývat oblečením ani jinými látkami. Nezakrývat ventilační otvory.

Zařízení je vybaveno tepelnou pojistkou, která vypíná napájení zařízení v případě jeho přehřátí. V takové situaci je nutné kolečko termostatu nastavit na pozici "MIN", odpojit zařízení od elektrické sítě a odstranit příčinu přehřívání. Před opětovným zapnutím zařízení je nutné počkat, až dojde k jeho vychladnutí.

MONTÁŽ

1. Opatrně ustavit zařízení vzhůru nohama (nejlépe na měkkém povrchu tak, aby nedošlo k poškození ochranného vrstvy).
2. Namontovat kovové držáky koleček s pomocí spon a matic - foto 2. Držáky mají být rozmístěny jako na foto 1.
3. Samostatně stavitelná kolečka umístit do namontovaných držáků a došroubovat s pomocí přiložených matic.
4. Radiátor obrátit zpět do pro něj odpovídající správné svislé polohy.

1 foto 2 4
