| Typ produktu | Plynová grilovací deska |
| Značka | Whirlpool |
| Model | GOS 6415/NB1 |
| Rozměry (Š x H x V) | Přibl. 590 x 510 x 42 mm |
| Rozměry výřezu (Š x H) | 560-562 x 480-482 mm (standardní) |
| Druhy plynu | Zemní plyn (G20) a LPG (G30/G31) |
| Počet hořáků | 4 (1 Rychlý, 2 Střední, 1 Pomocný) |
| Celkový výkon | 7.30 kW |
| Výkon rychlého hořáku | 3.00 kW |
| Výkon středního hořáku | 1.65 kW každý |
| Výkon pomocného hořáku | 1.00 kW |
| Zapalování | Elektronické (tlačítkové) |
| Bezpečnostní zařízení | Bezpečnostní zařízení proti úniku plynu (termočlánek) |
| Materiál | Skleněný povrch se smaltovanými díly, nerezová ocel |
| Napájení | 220-240 V ~ 50-60 Hz, 0.6 W |
| Hmotnost | Přibl. 12 kg (odhad) |
| Čištění | Odstranitelné rošty, kryty hořáků a hořáky; čistěte měkkým hadříkem a jemným čisticím prostředkem |
| Instalace | Standardní nebo zapuštěná instalace; vyžaduje kvalifikovaného technika |
| Plynové připojení | Pružná nebo pevná kovová hadice; 1/2" plynový závit |
| Součástí příslušenství | Těsnění, montážní držáky, trysky (pro přestavbu) |
| Záruka | Viz záruční list |
Často kladené otázky - GOS 6415/NB1 WHIRLPOOL
Dotazy uživatelů ohledně GOS 6415/NB1 WHIRLPOOL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Gril ve formátu PDF zdarma! Najděte svůj návod GOS 6415/NB1 - WHIRLPOOL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GOS 6415/NB1 značky WHIRLPOOL.
NÁVOD K OBSLUZE GOS 6415/NB1 WHIRLPOOL
Kompletní návod k obsluze si stáhněte na stránce http://docs.whirlpool.eu nebo zavolejte na telefonní číslo uvedené v záručním listě.
⚠ Tyto pokyny platí v případě, pokud je na spotřebiči uveden symbol země. Pokud takový symbol na přístroji není, je třeba nahlédnout do technických pokynů, kde naleznete potřebné informace týkající se úpravy nastavení spotřebiče na podmínky pro používání v dané zemi.
⚠ UPOZORNĚNÍ: Použití plynového sporáku vede k produkci tepla, vlhkosti a produktů spalování v místnosti, ve které je instalován. Ujistěte se, že je kuchyň dobře větraná, zvláště je-li spotřebič v provozu: ponechejte otevřené otvory pro přirozenou ventilaci, nebo nainstalujte mechanické ventilační zařízení (mechanickou odtahovou digestoř). Dlouhé a intenzivní používání přístroje může vyžadovat další způsob větrání, například otevření okna, popřípadě efektivnější ventilaci zvýšením úrovně mechanické ventilace tam, kde je k dispozici.
⚠ Pokud se nebudete přesně řídit informacemi v této příručce, může dojít k požáru nebo výbuchu s následkem poškození majetku nebo zranění osob. Před použitím spotřebiče si přečtěte tyto bezpečnostní pokyny. Mějte je při ruce pro účely pozdějšího použití. V těchto pokynech a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je třeba za všech okolností dodržet. Výrobce odmítá nést jakoukoli odpovědnost za poruchy, které byly způsobeny nedodržením bezpečnostních pokynů, nevhodným používáním spotřebiče nebo nesprávným nastavením ovladačů.
⚠ VÝSTRAHA: Pokud je varný povrch popraskaný, zařízení nepoužívejte. Riziko elektrického šoku. ⚠ VÝSTRAHA: Nebezpečí požáru: Na varném povrchu neskladujte žádné předměty.
⚠UPOZORNĚNÍ: Proces vaření musí probíhat pod kontrolou. Krátké vaření musí být neustále monitorováno. ⚠VÝSTRAHA: Vaření pokrmů s obsahem tuku nebo oleje bez dozoru na varné desce může být nebezpečné. Riziko požáru! NIKDY se nepokoušejte hasit oheň vodou. Spotřebič vypněte a pak plamen přikryjte pokličkou nebo hasicí dekou.
⚠ Varnou plochu nepoužívejte jako pracovní plochu nebo oporu. Do blízkosti spotřebiče nepokládejte oděvy nebo jiné hořlavé materiály, dokud veškeré součásti zcela nevychladnou. Riziko požáru!
⚠ Velmi malé děti (0–3 roky) je třeba držet v bezpečné vzdálenosti od spotřebiče. Malé děti (3–8 let) by se neměly ke spotřebiči přibližovat, pokud nejsou pod dozorem. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a rozumějí rizikům, která s jeho používáním souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.
⚠UPOZÓRNĚNÍ: V případě, že praskne sklo plotýnky: okamžitě vypněte všechny hořáky a všechny elektrické topné články a odpojte spotřebič od elektrické sítě, nedotýkejte se povrchu spotřebiče, spotřebič nepoužívejte. Skleněné víko se při zahřátí může rozlomit. Před zavřením víka vypněte všechny hořáky a elektrické ploténky. Víko nezavírejte, pokud hořák hoří.
⚠VÝSTRAHA: Spotřebič a jeho přístupné součásti se při použití zahřívají. Je třeba dbát opatrnosti, abyste se nedotkli topných těles. Děti mladší 8 let se nesmějí ke spotřebiči přibližovat, pokud nejsou pod dohledem dospělé osoby.
POVOLENÉ POUŽITÍ
⚠UPOZORNĚNÍ: Tento spotřebič není určen k řízení pomocí externího zařízení, jako je např. časovač, nebo samostatného systému dálkového ovládání.
⚠ Tento spotřebič je určen k použití v domácnostech a zařízeních, jako jsou: kuchyňské kouty pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; statky; klienty hotelů, motelů, zařízení typu „bed & breakfast“ a jiných rezidenčních prostředích.
⚠Není přípustné jej používat jiným způsobem (např. k vytápění místností).
⚠Tento spotřebič není určen k profesionálnímu použití. Spotřebič nepoužívejte venku.
⚠ Použivejte nádoby s průměrem dna stejným, jako je průměr varné zóny hořáku, nebo jen nepatrně větším (viz zvláštní tabulka). Dbejte na to, aby nádoby na mřížce nepřesahovaly okraj varné desky.
⚠Nevhodné použití mřížek může plotnu poškodit: Nepokládejte mřížky na varnou desku obráceně ani je po desce neposouvejte.
Plamen hořáku nesmí přesahovat za okraj dna hrnce či pánve. Pokud je povrch varné desky vyroben ze skleněného materiálu, nepoužívejte litinové rošty, keramické kameny a terakotové hrnce nebo pánve. Nepoužívejte: rozptylovače tepla, jako jsou kovové mřížky apod.; dva hořáky současně na jednu nádobu (např. hrnec na ryby).
Pokud konkrétní místní podmínky dodávky plynu znesnadňují zapálení hořáku, doporučujeme zopakovat postup s ovladačem nastaveným na malý plamen.
V případě instalace digestoře nad horní panel sporáku naleznete údaje o správné vzdálenosti digestoře od panelu sporáku v návodu k digestoři. malé děti by se při hře s ochrannými gumovými nožičkami na mřížkách mohly udusit. Po odstranění mřížek se prosím ujistěte, že všechny patky jsou správně nasazeny.
INSTALACE
⚠ Stěhování a instalace spotřebiče vyžaduje minimálně dvě osoby – nebezpečí zranění. Při rozbalování a instalaci používejte ochranné rukavice – nebezpečí pořezání.
⚠️Připojení elektriny a plynu musí být v souladu s místními předpisy.
⚠ Instalaci, včetně připojení přívodu vody (pokud nějaký existuje) a elektriny, a opravy musí provádět kvalifikovaný technik. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu
k použití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že nebyl při dopravě poškozen. V případě problémů se obratte na prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Zařízení nezapínejte, dokud nebyla ukončena instalace.
⚠️ VÝSTRAHA: Modifikace spotřebiče a způsob jeho instalace mají za účelem bezpečného a správného používání spotřebiče ve všech dalších zemích zásadní důležitost.
⚠️ Používejte regulátory tlaku vhodné pro tlak plynu uvedený v pokynech.
⚠ Místnost musí být vybavena systémem odsávání vzduchu, který vypudí veškeré spaliny. Může to být digestoř nebo elektrický ventilátor, které se zapnou automaticky s každým zapnutím spotřebiče.
⚠ Místnost musí také umožňovat správnou cirkulaci vzduchu, protože ten je zapotřebí k tomu, aby spalování probíhalo normálně. Průtok vzduchu nesmí být nižší než 2 m³/h na kW instalovaného výkonu.
⚠ Systém cirkulace vzduchu může odebírat vzduch přímo zvenčí, a to pomocí trubky s vnitřním průřezem alespoň 100 cm²; otvor nesmí být náchylný k zablokování.
⚠ Systém může vzduch potřebný pro spalování dodávat rovněž nepřímo, tj. z přilehlých místností vybavených vzduchovými cirkulačními trubkami, jak je popsáno výše. Nesmí se však jednat o prostory, jako jsou společenské místnosti, ložnice nebo místnosti, které představují nebezpečí požáru.
⚠ Kapalný ropný plyn klesá k podlaze, neboť je těžší než vzduch. Proto musí být místnosti, ve kterých se nacházejí láhve s LPG, rovněž vybaveny větracími otvory, které umožní odvětrání plynu v případě jeho úniku. V důsledku toho nesmí být láhve s LPG, at’ již částečně čizcelanaplněné, instaloványneboskladovány v místnostech nebo skladovacích prostorách, které se nacházejí pod úrovní země (ve sklepech apod.). Doporučujeme vám ponechat v místnosti pouze láhev, kterou právě používáte a která je umístěna tak, aby nebyla vystavena působení tepla ze strany externích zdrojů (trub, krbů, sporáků atd.), jejichž prostřednictvím by mohlo dojít ke zvýšení teploty láhve nad 50 °C.
Pokud jdou ovladače hořáků otáčet jen ztuha, obratte se prosím na náš poprodejní servis; v případě shledání závady bude nutné ventil hořáku vyměnit.
Otvory používané pro větrání a rozptylování tepla se nikdy nesmí zakrývat.
⚠️ Je-li nutné skříňku, do které bude zařízení umístěno, přiříznout, provedte tyto práce ještě předtím, než jej do skříňky zasunete. Následně odstraňte všechny dřevěné třísky a piliny.
⚠ Pokud není spotřebič nainstalován nad troubou, pod spotřebič je třeba nainstalovat i oddělovací panel (není součástí balení).
PŘIPOJENÍ PLYNU
⚠️ VÝSTRAHA: Před prováděním instalace se ujistěte, že místní distribuční podmínky (druh plynu a jeho tlak) a nastavení spotřebiče si odpovídají.
⚠ Zkontrolujte, zda přívodní tlak plynu odpovídá hodnotám uvedeným v tabulce „Specifikace hořáku a trysek“.
⚠️ VÝSTRAHA: Podmínky nastavení vztahující se k tomuto zařízení jsou uvedeny na etiketě (nebo výrobním štítku).
⚠️ VÝSTRAHA: Tento spotřebič není připojen k zařízení pro odvod produktů spalování. Je třeba jej nainstalovat a připojit v souladu s aktuálními předpisy pro instalaci. Je třeba věnovat zvláštní pozornost příslušným požadavkům na odvětrávání.
⚠ Pokud jsou spotřebiče připojeny k zásobníku kapalného plynu, je třeba co nejvíce utáhnout regulační šroub.
⚠️ DŮLEŽITÉ: V případě použití tlakové láhve musí být tlaková láhev správě usazena (ve svislé poloze).
⚠️ VÝSTRAHA: Tento úkon musí provést kvalifikovaný technik.
⚠️ K připojení plynu použijte pouze ohebnou nebo pevnou kovovou hadici.
⚠️ Připojení k pevnému potrubí (měděnému nebo ocelovému) Připojení k plynovému systému musí být provedeno tak, aby bylo vyloučeno jakékoli zatížení přístroje. Na plošině spotřebiče pro zásobník plynu se nachází nastavitelná potrubní armatura ve tvaru L opatřená těsněním chránícím před úniky. Po otočení potrubní armatury je třeba těsnění vždy vyměnit (těsnění se dodává společně se spotřebičem). Potrubní armatura pro přívod plynu je opatřena vnějším půlpalcovým závitem.
⚠ Připojení flexibilní trubky bez svarů z nerezavějící oceli k závitovému nástavci Potrubní armatura pro přívod plynu je opatřena vnějším půlpalcovým závitem. Tyto trubky musejí být instalovány tak, aby při svém plném roztažení nikdy nepřesáhly délku 2 000 mm. Poté, co připojení zrealizujete, ujistěte se, že se ohebná kovová trubka nedotýká žádných pohyblivých součástí a nic na ni netlačí. Používejte pouze takové trubky a těsnění, která odpovídají aktuálním národním přepisům.
⚠ DŮLEŽITÉ: Pokud použijete hadici z nerezové oceli, musí být instalována tak, aby se nedotýkala žádné pohyblivé části nábytku (např. zásuvky). Hadice musí procházet prostorem bez překážek a tak, aby bylo možné ji kontrolovat po celé její délce.
⚠ Spotřebič by měl být k hlavnímu přívodu plynu nebo plynové láhvi připojen v souladu s platnými národními předpisy. Před realizací připojení se ujistěte, že je spotřebič kompatibilní s dodávkou takového plynu, který hodláte použít. Pokud tomu tak není, postupujte podle pokynů uvedených v odstavci „Přizpůsobení pro jiné typy plynových paliv“.
⚠️ Po připojení k přívodu plynu zkontrolujte případné netěsnosti pomocí mydlové vody. Vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovládací knoflíky z maximální polohy 1* do minimální polohy 2*.
PŘIZPŮSOBENÍ PRO JINÉ TYPY PLYNOVÝCH PALIV
(Tento úkon musí provést kvalifikovaný technik).
⚠️ Za účelem přizpůsobení spotřebiče jinému typu plynu, než je ten, pro který byl vyroben (je vyznačeno na typovém štítku), postupujte podle příslušných kroků uvedených v instalačních výkresech.
UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE
⚠️ DŮLEŽITÉ: Informace o spotřebě proudu a napětí je uvedena na typovém štítku.
⚠ V souladu s národními bezpečnostními normami týkajícími se elektrických zařízení musí být možné odpojit spotřebič od elektrické sítě vytažením zástrčky, pokud je zástrčka přístupná, nebo, v souladu s pravidly pro zapojování, prostřednictvím vícepólového vypínače umístěného před zásuvkou a spotřebič musí být uzemněn.
⚠ Napájecí kabel musí být natolik dlouhý, aby umožnil připojení spotřebiče zabudovaného do skřínky k elektrické síti. Nikdy netahejte za napájecí kabel.
⚠ Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení instalace nesmí být elektrické prvky spotřebiče pro uživatele přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo naboso. Tento spotřebič nezapínejte, pokud je poškozen napájecí síťový kabel či zástrčka, pokud správně nefunguje nebo byl poškozen či spadl.
⚠️ Jestliže je poškozený přívodní kabel, smí ho vyměnit (za identický díl) pouze výrobce, servisní technik nebo osoba s obdobnou kvalifikací, jinak by mohlo dojít k úrazu – riziko elektrického šoku!
ČIŠTĚNÍ A ÚDRŽBA
⚠ VÝSTRAHA: Než zahájíte jakoukoli údržbovou operaci, ujistěte se, že je spotřebič vypnutý a odpojený od zdroje napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku.
⚠ Nepoužívejte abrazivní ani agresivní produkty, čisticí prostředky s obsahem chloru ani drátěnky.
⚠ Abyste zabránili poškození elektrického zapalovacího zařízení, nepoužívejte jej, když se hořáky nenacházejí ve svých otvorech.
LIKVIDACE OBALOVÉHO MATERIÁLU
Obal je ze 100% recyklovatelného materiálu a je označen recyklačním znakem
Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů upravujících nakládání s odpady.
LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ
Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů získáte na místním úřadě, v podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a nařízeními o odpadních elektrických a elektronických zařízeních 2013 (včetně dodatků).
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí a lidské zdraví.
Symbol na výrobku nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován společně s domácím odpadem, nýbrž je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických a elektronických zařízení.
RADY K ÚSPOŘE ELEKTRICKÉ ENERGIE
Používejte hrnce a pánve, jejichž velikost odpovídá velikosti varné zóny. Používejte pouze hrnce a pánve s plochým dnem.
Je-li to možné, nechte nádobí během vaření přikryté pokličkou. Chcete-li ušetřit maximum času a elektrické energie, používejte tlakový hrnec.
PROHLÁŠENÍ O SHODĚ
Tento spotřebič splňuje požadavky na ekodesign evropského nařízení 66/2014 a nařízení o ekodesignu výrobků spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 30-2-1.
SPECIFIKACE HOŘÁKU A TRYSEK CZ
KATEGORIE II2H3B/P
| Používaný typ plynu Typ hořáku Označení | injektoru | Jmenovitý tepelný tok kW | Jmenovitá spotřeba | Snížená tepelná kapacita kW | Tlak plynu mbar | |||
| min. jmen. max. | ||||||||
| ZEMNÍ PLYN (Metan) G20 | Rychlý (R) | 128 B | 3,00 | 286 l/h | 0,70 | 17 20 | 25 | |
| Střední (SR) | 97 A | 1,65 | 157 l/h | 0,40 | ||||
| Doplňkový (AUX) | 78 A | 1,00 | 95 l/h | 0,40 | ||||
| LPG (Butan) G30 | Rychlý (R) | 85 A | 3,00 | 218 g/h | 0,70 | 20 30 | 35 | |
| Střední (SR) | 66 A | 1,65 | 120 g/h | 0,40 | ||||
| Doplňkový (AUX) | 50 | 1,00 | 73 g/h | 0,40 | ||||
| LPG (Propan) G31 | Rychlý (R) | 85 A | 3,00 | 214 g/h | 0,70 | 20 30 | 35 | |
| Střední (SR) | 66 A | 1,65 | 118 g/h | 0,40 | ||||
| Doplňkový (AUX) | 50 | 1,00 | 71 g/h | 0,40 | ||||
| Používaný typ plynu Konfigurace modelu4 HOŘÁKY | Jmenovitý tepelný tok(kW) | Celková jmenovitá spotřeba | Vzduch (m3) nutný ke spálení1m3plynu | |
| G20 | 20 mbar | 1R - 2 SR - 1 AUX | 7,30 | 695 l/h |
| G30 | 30 mbar | 1R - 2 SR - 1 AUX | 7,30 | 531 g/h |
| G31 | 30 mbar | 1R - 2 SR - 1 AUX | 7,30 | 521 g/h |
ELEKTRICKÉ NAPÁJENÍ: 220-240 V \~ 50-60 Hz - 0,6W
MONTÁŽ (TŘÍDA 3)
TECHNICKÉ INFORMACE PRO MONTÉRA
- Při manipulaci s produktem, jeho přípravě a instalaci použijte ochranné rukavice.
• Tento produkt lze zapustit do pracovní desky o tlouštce 20÷60 mm, se standardní instalaci. Pro zapuštěnou instalaci 30 ÷ 68 mm. - Pokud pod varnou deskou není umístěna trouba, vložte pod ni oddělovací panel minimální plochou odpovídající otvoru v pracovní desce. Tento panel musí být umístěn maximální vzdálenosti 150 mm pod horní plochou pracovní desky, ale v žádném případě ne blíže než 20 mm ode dna varné desky. V případě, že máte v úmyslu pod varnou desku umístit troubu, tato trouba musí být vybavena systémem chlazení.

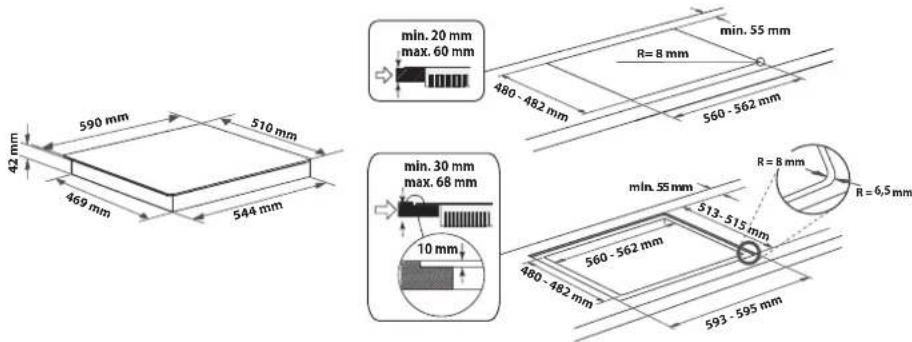

ROZMĚRY A VZDÁLENOSTI, KTERÉ JE TŘEBA DODRŽET
Pred nanesením silikonu je nutné varnou desku vystředit ve výřezu

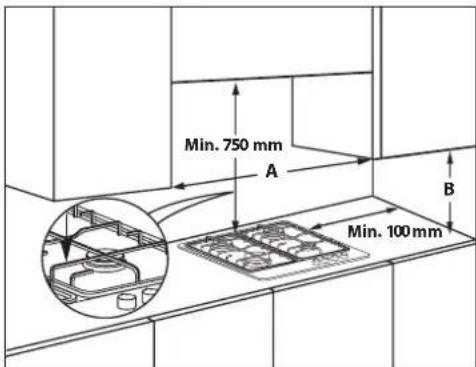

POZNÁMKA: Pokud vzdálenost „A“ mezi stěnami linky činí 600 mm až 730 mm, musí výška „B“ činit minimálně 530 mm.
Je-li vzdálenost „A“ mezi stěnami linky větší než šířka varné desky, musí výška „B“ činit minimálné 400 mm.
V případě instalace digestoře nad varnou desku vyhledejte vhodnou vzdálenost v pokynech k digestoři.
SESTAVENÍ
Po očistění okrajového povrchu na varnou desku připevněte dodané těsnění dle obrázku.
Umístěte varnou desku do otvoru v pracovní desce, který byl připraven s ohledem na rozměry uvedené v návodu.
POZNÁMKA: Přívodní kabel musí být dostatečně dlouhý, aby bylo možné zvednutí spotřebiče.

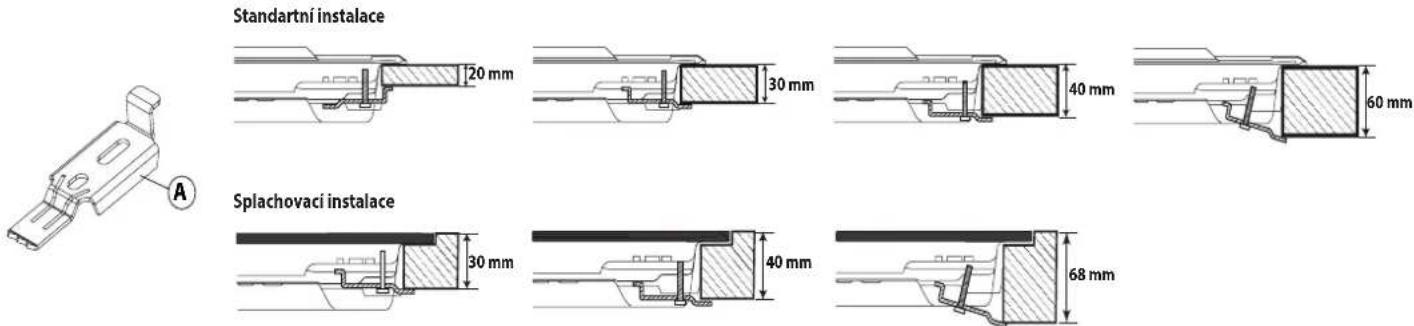

K zajištění varné desky použijte dodané svorky (A). Vložte svorky do příslušných otvorů označených šipkou a upevněte je pomocí šroubů v závislosti na tloušťce pracovní desky (viz následující obrázky).
PŘIPOJENÍ PLYNU
- Připojte dodávané koleno (A)* nebo (B)* k hlavní přívodní trubce varné desky a vložte dodanou podložku (C) v souladu s normou EN 549.
* Ve Francii použijte koleno (A) a ve všech ostatních zemích koleno (B).
- Po připojení k přívodu plynu zkontrolujte případné netěsnosti pomocí mýdlové vody. Zapalte hořáky a otočením ovladačů od maximální polohy do minimální polohy zkontrolujte stálost plamene.
ELEKTRICKÉ PŘIPOJENÍ
- Odnímatelné mřížky
- Rychlý hořák
- Střední hořák
- Střední hořák
- Doplňkový hořák
- Ovladač rychlého hořáku
- Ovladač středního hořáku
- Ovladač středního hořáku
- Ovladač doplňkového hořáku
Symboly
Plné kolečko
- Přívod uzavřen
Velký plamen
Maximální otevření/přívod a elektrické zapalování
Malý plamen
Minimální otevření nebo snížený přívod
KAŽDODENNÍ POUŽÍVÁNÍ
POUŽÍVÁNÍ VARNÉ DESKY
⚠️ Plamen hořáku nesmí přesahovat za okraj dna hrnce či pánve.
DŮLEŽITÉ UPOZORNĚNÍ: při používání varné desky může dojít ke zvýšení teploty v jejím okolí.
- Pokud chcete zapálit některý z hořáků, otočte příslušný ovladač proti směru hodinových ručiček na největší plamen.
- Přitlačením ovladače k ovládacímu panelu zapalte hořák.
- Po zapálení držte ovladač stisknutý po dobu asi 5–10 sekund, aby hořák nezhasl.
- Tento bezpečnostní prvek hořáků zastaví přívod plynu k hořáku v případě, že plamen nečekaně zhasne (kvůli náhlému průvanu, přerušení dodávky plynu, přetečení vody z hrnce apod.).
- Ovladač by neměl být stisknutý více než 15 sekund. Pokud po uplynutí této doby hořák nezůstane zapálený, počkejte před opakováním pokusu o zapálení alespoň jednu minutu.
POZNÁMKA: Pokud konkrétní místní podmínky dodávky plynu znesnadňují zapálení hořáku, doporučujeme zopakovat postup s ovladačem nastaveným na malý plamen.
Po uvolnění ovladače může hořák zhasnout. To znamená, že bezpečnostní prvek se dostatečně nezahřál. V takovém případě opakujte výše uvedené postupy. Při náhodném zhasnutí plamene otočte otočný ovladač do polohy odpovídající vypnutí a před opětovným pokusem o jeho zapálení vyčkejte nejméně 1 minutu.
PRAKTICKÉ RADY PRO POUŽÍVÁNÍ HOŘÁKŮ
Tato varná deska zahrnuje hořáky různých průměrů. Optimální funkci hořáků zajistíte dodržováním následujících pravidel:
- používejte hrnce a pánve s průměrem stejným nebo mírně větším, než je průměr hořáku (viz tabulka vpravo);
- používejte pouze hrnce a pánve s plochým dnem;
- používejte při vaření potravin vhodné množství vody a zakrývejte hrnce pokličkou;
- hrnec či pánev po položení na mřížku nesmí přesahovat přes okraj varné desky;
- chcete-li použit pánev s vypouklým dnem (wok), použijte podpůrnou mřížku (není součástí dodávky) a umístěte ji na hořák se dvěma prstenci;
- zabraňte nárazům hrnců,mřížek nebo jiného kuchyňského nářadí;
- nenechávejte prázdné nádoby na steaky na zapnutém sporáku déle než 5 minut.
DÜLEŽITÉ UPOZORNĚNÍ: Nevhodné použití mřížek může poškodit varnou desku. Nepokládejte mřížky na varnou desku obráceně ani je po desce neposouvejte.
| HORÁK ∅ HRNCE |
| Rychlý Od 24 do 26 cm |
| Střední Od 16 do 22 cm |
| Doplňkový Od 8 do 14 cm |
Nepoužívejte:
- litinové plotny, kameninové desky ani terakotové hrnce a pánve;
- rozptylovače tepla, jako jsou kovové mřížky apod;
- dva hořáky současně na jednu nádobu (např. hrnec na ryby).
Rozlití tekutiny na horkou varnou desku může způsobit poškození skla.
PŘIZPŮSOBENÍ PRO JINÉ TYPY PLYNU
⚠ Tento úkon musí být proveden kvalifikovaným technikem.
Pokud má spotřebič používat jiný druh plynu než ty, které jsou vedeny na typovém štítku a informačním štítku na horní straně varné desky, vyměnte injektory. Odlepte informační štítek a uchovejte jej spolu s příručkou.
Používejte regulátory tlaku vhodné pro tlak plynu uvedený v pokynech:
- plynový injektor smí vyměnit pouze servisní středisko nebo kvalifikovaný technik:
- injektor není dodáván spolu se spotřebičem a je nutné jej objednat v servisním středisku;

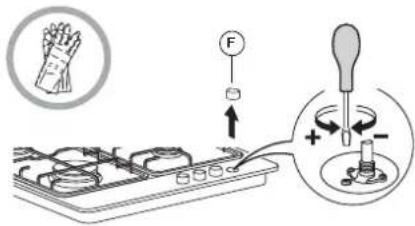

- upravte nastavení minimálních poloh ovladačů.
POZNÁMKA: V případě použití LPG (G30/G31) je nutné šroub pro nastavení minimálního průtoku přitáhnout úplně.
DŮLEŽITĚ UPOZORNĚNÍ: Pokud máte problém s otáčením některého z ovladačů, kontaktujte servisní středisko, které vám v případě zjištění závady poskytne nový kohout hořáku.
DŮLEŽITÉ UPOZORNĚNÍ: V případě použití tlakové lahve musí být tlaková láhev správě usazena (ve svislé poloze).

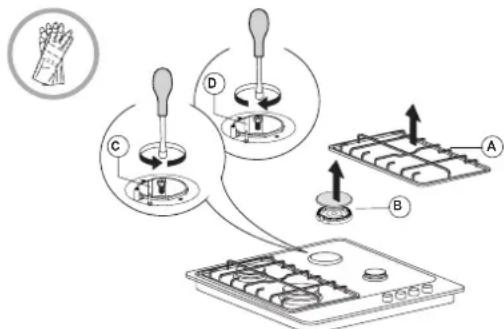

VÝMĚNA INJEKTORŮ (viz tabulka injektorů v Bezpečnostních pokynech)
⚠ Tento úkon musí být proveden kvalifikovaným technikem.
- Sejměte mřížky (A).
• Vyjměte hořáky (B). - Pomocí nástrčného klíče odpovídající velikosti odšroubujte injektor (C), který chcete vyměnit.
- Nahrad'te jej injektorem vhodným pro daný typ plynu.
• Znovu složte injektor (D).
Před instalací varné desky nezapomeňte připevnit kalibrační štítek dodaný s injektory takovým způsobem, aby zakryl původní informace týkající se kalibrace pro plyn.
ÚPRAVA NASTAVENÍ MINIMÁLNÍHO PRŮTOKU PLYNU
⚠ Tento úkon musí být proveden kvalifikovaným technikem.
Tuto úpravu je třeba provádět, když je kohout nastaven v poloze minimálního průtoku plynu (malý plamen) ⚙️.
Primární přívod vzduchu k hořákům není třeba nastavovat.
Abyste zajistili správné nastavení minimální polohy, sejměte ovladač (F) a pokračujte dle následujícího postupu:
- přitáhnutím šroubu zmenšete výšku plamene ( -);
- uvolněním šroubu zvětšete výšku plamene (+).
Nyní zapalte hořáky a otočením ovladačů od maximální polohy do minimální polohy zkontrolujte stálost plamene.
Po dokončení nastavení provedte utěsnění pomocí pečetního vosku nebo obdobného materiálu.
ÚDRŽBA A ČIŠTĚNÍ
⚠️ Odpojte spotřebič od elektrické sítě.
ČIŠTĚNÍ POVRCHU VARNÉ DESKY
- Veškeré smaltované a skleněné díly je třeba čistit teplou vodou a neutrálním čisticím roztokem.
- Povrch dílů z nerezové oceli může být poskvrněn v případě delšího kontaktu s tvrdou vodou nebo agresivními čisticími prostředky. Případné ulpělé potraviny (voda, omáčka, káva apod.) je třeba otřít dříve, než zaschnou.
• K čištění používejte teplou vodu s neutrálním čisticím prostředkem a k osušení použijte měkkou tkaninu. Připečené nečistoty odstraňujte čisticími prostředky speciálně určenými pro nerezovou ocel.
POZNÁMKA: Nerezovou ocel čistěte výhradně měkkým hadříkem nebo houbičkou.
- Nepoužívejte abrazivní ani agresivní produkty, čisticí prostředky s obsahem chloru ani drátěnky.
• Nepoužívejte parní čističe. - Nepoužívejte hořlaviny.
- Nenechávejte na varné desce kyselé ani zásadité potraviny, jako je například ocet, hořčice, cukr nebo citronová šťáva.
ČIŠTĚNÍ SOUČÁSTÍ VARNÉ DESKY
- Skleněné a smaltované díly čistěte pouze měkkým hadříkem či houbičkou.
- Mřížky, krytky hořáků a hořáky samotné lze při čištění vyjmout.
- Čistěte je ručně pomocí teplé vody a neabrazivního čisticího prostředku, odstraňte veškeré zbytky potravin a zajistěte, aby žádný z průduchů hořáku nebyl ucpaný.
• Opláchněte a osušte.
• Litinové rošty lze mýt v myčce nádobí.
Před umístěním roštů do nejspodnějšího koše myčky nádobí odstraňte veškeré připáleniny.
• Vložte hořáky a krytky hořáků patřičným způsobem do odpovídajících otvorů. - Při pokládání mřížek zajistěte, aby byly oblasti podstavců zarovnány s hořáky.
- Modely vybavené elektrickým zapalováním a bezpečnostním prvkem vyžadují důkladné čištění koncovky zapalování, aby byl zajištěn správný provoz. Tyto součásti pravidelně kontrolujte a v případě potřeby je čistěte vlhkým hadříkem. Jakékoli připečené potraviny je třeba odstranit párátkem nebo jehlou.
POZNÁMKA: Abyste zabránili poškození elektrického zapalovacího zařízení, nepoužívejte jej, když se hořáky nenacházejí ve svých otvorech.
ODSTRAŇOVÁNÍ ZÁVAD
Pokud varná deska nepracuje správně, před kontaktováním servisního střediska se pokuste určit příčinu problému podle následujících pokynů.
1. Hořák nelze zapálit nebo je plamen nerovnoměrný
Zkontrolujte, zda:
- dodávka plynu či elektrické energie není přerušena a obzvlástě zda není uzavřen kohout přívodu plynu;
- tlaková láhev (se zkapalněným plynem) není prázdná;
- průduchy hořáku nejsou ucpány;
- koncovka elektrické zástrčky není znečištěna;
- všechny součásti hořáku jsou ve správné poloze;
• v blízkosti varné desky není průvan.
2. Hořák nezůstane zapálený
Zkontrolujte, zda:
- byl pri zapalování hořáku ovladač stisknut dostatečně dlouho, aby došlo k aktivaci bezpečnostního prvku;
- průduchy hořáku nejsou v blízkosti termočlánku ucpány;
- zakončení bezpečnostního prvku není znečištěno;
- minimální průtok plynu je správně nastaven (viz odpovídající odstavec).
3. Nádoby nelze správně umístit
Zkontrolujte, zda:
• dno nádoby je zcela ploché;
- nádoba je nad hořákem umístěna na střed;
- mřížky nebyly zaměněny nebo nesprávně umístěny.
Jestliže problém přetrvává i po provedení výše uvedených kroků, kontaktujte nejbližší servisní středisko
SERVISNÍ STŘEDISKO
Přejete-li si získat plnou podporu, zaregistrujte svůj výrobek na www.whirlpool.eu/register.
NEŽ ZAVOLÁTE DO SERVISNÍHO STŘEDISKA POPRODEJNÍCH SLUŽEB:
- Ověřte si, zda nemůžete problém vyřešit sami pomocí doporučení popsaných v oddilu ODSTRAŇOVÁNÍ ZÁVAD.
- Vypněte spotřebič a opět ho zapněte, abyste zjistili, zda porucha stále trvá.
JESTLIŽE PORUCHA PŘETRVÁVÁ I PO PROVEDENÍ VÝŠE UVEDENÝCH KROKŮ, ZAVOLEJTE DO NEJBLIŽŠÍHO SERVISNÍHO STŘEDISKA.
Pro asistenční služby volejte na číslo uvedené v záruční knížce nebo postupujte podle pokynů na webových stránkách www.whirlpool.eu.
Pokud se obracíte na náš zákaznický poprodejní servis, vždy upřesněte:
- stručný popis poruchy;
- přesný typ a model spotřebiče;
- sériové číslo (číslo za slovem SN na typovém štítku umístěném pod spotřebičem). Sériové číslo je také uvedeno v dokumentaci;
Mod. XXX XXX
- svou úplnou adresu;
• své telefonní číslo.
Jestliže je nutná oprava, obratte se na autorizované servisní středisko, abyste měli jistotu, že budou použity originální náhradní díly a oprava bude provedena správně).
BEZPEČNOSTNÉ POKYNY
DÔLEŽITÉ! PREČÍTAJTE SI A DODRŽIAVAJTE
Pred použitím spotrebiča si prečítajte tieto bezpečnostné pokyny. Uchovajte ich poruke na budúce použitie.
⚠ UPOZORNENIE: Ak je varný panel puknutý, spotrebič nepoužívajte – nebezpečenstvo zásahu elektrickým prúdom.
Ak je povrch varného panela zo skleneného materiálu, nepoužívajte liatinové rošty, keramické kamene, terakotové hrnce či panvice.
⚠ Ak je poškodený napájací elektrický kábel, musí ho výrobca, jeho autorizovaný servis alebo podobne kvalifikovaná osoba vymenit za identický, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.
ČISTENIE A ÚDRŽBA
- Snímatelná mriežka
- Rýchly horák
- Stredný horák
- Stredný horák
- Pomocný horák
- Ovládací gombík rýchleho horáka
- Ovládací gombík stredného horáka
- Ovládací gombík stredného horáka
- Ovládací gombík pomocného hořáka
Symboly
Plný krúžok
• Kohútik je zatvorený
Velký plameň
DÔLEŽITÉ UPOZORNENIE: ak by ste mali t'azkosti s otočením gombíkov horákov, prosím, kontaktujte pracovníkov servisu, aby ventil horáka vymenili, ak je chybný.
Primárny vzduch horákov nemusíte nastavovat.
- utiahnite skrutku, aby ste znížili výšku plameňa ( -);
- uvolnite skrutku, aby ste výšku plameňa zvýšili (+).
- POVOLENÉ POUŽITÍ
- INSTALACE
- PŘIPOJENÍ PLYNU
- PŘIZPŮSOBENÍ PRO JINÉ TYPY PLYNOVÝCH PALIV
- UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE
- ČIŠTĚNÍ A ÚDRŽBA
- LIKVIDACE OBALOVÉHO MATERIÁLU
- LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ
- RADY K ÚSPOŘE ELEKTRICKÉ ENERGIE
- PROHLÁŠENÍ O SHODĚ
- MONTÁŽ (TŘÍDA 3)
- TECHNICKÉ INFORMACE PRO MONTÉRA
- SESTAVENÍ
- Symboly
- KAŽDODENNÍ POUŽÍVÁNÍ
- POUŽÍVÁNÍ VARNÉ DESKY
- PRAKTICKÉ RADY PRO POUŽÍVÁNÍ HOŘÁKŮ
- PŘIZPŮSOBENÍ PRO JINÉ TYPY PLYNU
- ÚPRAVA NASTAVENÍ MINIMÁLNÍHO PRŮTOKU PLYNU
- ÚDRŽBA A ČIŠTĚNÍ
- ČIŠTĚNÍ POVRCHU VARNÉ DESKY
- POZNÁMKA: Nerezovou ocel čistěte výhradně měkkým hadříkem nebo houbičkou.
- ČIŠTĚNÍ SOUČÁSTÍ VARNÉ DESKY
- ODSTRAŇOVÁNÍ ZÁVAD
- Hořák nelze zapálit nebo je plamen nerovnoměrný
- Hořák nezůstane zapálený
- Nádoby nelze správně umístit
- SERVISNÍ STŘEDISKO
- NEŽ ZAVOLÁTE DO SERVISNÍHO STŘEDISKA POPRODEJNÍCH SLUŽEB:
- JESTLIŽE PORUCHA PŘETRVÁVÁ I PO PROVEDENÍ VÝŠE UVEDENÝCH KROKŮ, ZAVOLEJTE DO NEJBLIŽŠÍHO SERVISNÍHO STŘEDISKA.
- BEZPEČNOSTNÉ POKYNY
- DÔLEŽITÉ! PREČÍTAJTE SI A DODRŽIAVAJTE
- ČISTENIE A ÚDRŽBA
Značka : WHIRLPOOL
Model : GOS 6415/NB1
Kategorie : Gril
