OAS KC8V1SW IX - Trouba WHIRLPOOL - Bezplatný návod k obsluze

Typ výrobku	Vestavná trouba
Značka	Whirlpool
Model	OAS KC8V1SW IX
Funkce	Konvenční, Horkovzdušné, Pizza, Gril, Turbo gril, Kynutí, Ekologické horkovzdušné, Pára, Pyrolytické čištění
Způsob čištění	Pyrolytické (automatické čištění)
Typ ovládání	Elektronické s volicími a termostatovými knoflíky, tlačítky, displejem
Rozsah teplot	60 °C - 250 °C
Časovač	Ano, s dobou vaření a odloženým startem
Displej	Digitální s indikátory času a teploty
Knoflíky	Zatahovací (stisknutím vyskočí)
Parní funkce	Ano, nalijte vodu na dno trouby pro vaření v páře (ryby, maso, chléb)
Součástí příslušenství	Rošt, pečicí plech, odkapávací plech, výsuvné lišty
Předehřev	Ano, se zvukovým signálem a blikající ikonou
Indikátor zbytkového tepla	Ano
Zdroj energie	Elektrický
Bezpečnost	Dětská pojistka není specifikována; automatické vypnutí po vaření

Často kladené otázky - OAS KC8V1SW IX WHIRLPOOL

Jak nastavím čas na troubě?

Stiskněte tlačítko hodin, dokud nezačnou blikat číslice hodin. Pomocí + nebo - upravte hodiny, stisknutím potvrďte, poté upravte minuty a potvrďte.

Co znamená chybový kód 'F'?

'F' následované číslem znamená poruchu trouby. Kontaktujte poprodejní servis Whirlpool s kódem.

Jak použiji parní vaření?

Pouze když je trouba studená, nalijte doporučené množství pitné vody do vybrání v dutině. Zvolte funkci Pára, nastavte teplotu a vložte jídlo. Během vaření neotvírejte dvířka.

Mohu troubu použít jak pro konvenční, tak pro horkovzdušné vaření?

Ano, trouba má více funkcí včetně Konvenční (jedna police) a Horkovzdušné (více polic) pro různé potřeby vaření.

Jak vyčistím troubu pomocí pyrolytické funkce?

Zvolte funkci Pyrolytické čištění (automatické čištění). Trouba se zahřeje na vysoké teploty, aby spálila zbytky. Po vychladnutí setřete popel vlhkým hadříkem.

Proč displej ukazuje 'Hot' a funkce se nespustí?

Teplota trouby je příliš vysoká. Nechte ji vychladnout, než aktivujete funkci, nebo zvolte jinou funkci.

Jak nastavím odložený start vaření?

Po nastavení doby vaření stiskněte tlačítko hodin, dokud nezačne blikat čas konce. Upravte požadovaný čas konce a potvrďte. Trouba se automaticky spustí, aby skončila v tomto čase.

Jaká je maximální teplota trouby?

Trouba dosahuje až 250 °C pro funkce jako pizza a grilování.

Jak odstraním výsuvné lišty?

Stáhněte spodní část výsuvné lišty, abyste uvolnili spodní háčky, poté zvedněte nahoru, abyste ji vyjmuli z horních háčků. Znovu nasaďte zavěšením na horní háčky a zatlačením dolů, dokud nezaklapnou.

Mohu troubu používat bez předehřevu?

Můžete, ale pro nejlepší výsledky předehřívejte, dokud indikátor nepřestane blikat. Vložení jídla před předehřevem může ovlivnit kvalitu vaření.

NÁVOD K OBSLUZE OAS KC8V1SW IX WHIRLPOOL

Přejete-li si získat plnou podporu, zaregistrujte svůj spotřebič na www.whirlpool.eu/register

Před použitím spotřebiče si pečlivě přečtěte Bezpečnostní pokyny.

POPIS OVLÁDACÍHO PANELU

13245

Pro zapínání trouby výběrem funkce. Přejete-li si troubu vypnout, otočte do polohy .0

2. OSVĚTLENÍ

Když je trouba zapnutá, stisknutím tlačítka 📄 se zapíná nebo vypíná světlo vnitřního prostoru.

3. NASTAVENÍ DENNÍHO ČASU

Pro přístup k nastavení doby přípravy, odloženého startu a časovače.

Pro zobrazení času u vypnuté trouby.

4. DISPLEJ

5. TLAČÍTKA NASTAVENÍ

Pro změnu nastavení doby přípravy.

6. OVLADAČ TERMOSTATU

Otočením se volí teplota při aktivaci manuálních funkcí.

Upozornění: Ovladače jsou zamačkávací. Stisknete-li je uprostřed, vyskočí ven.

VÝSUVNÉ LIŠTY A VODICÍ DRÁŽKY

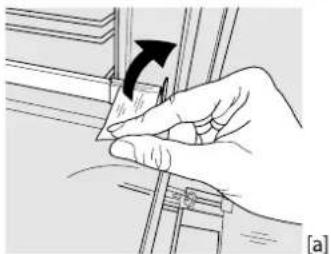

Před použitím trouby odstraňte z výsuvných lišť ochrannou pásku [a] a poté ochrannou fólii [b].

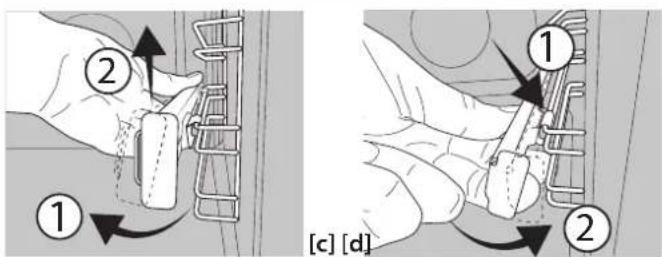

Zatáhněte za spodní část výsuvné lišty, aby došlo k vyháknutí ze spodních háčků (1) a následně zatáhněte směrem nahoru, čímž dojde k vysazení z horních háčků (2).

OPĚTOVNE NASAZENÍ VÝSUVNÝCH LIŠT [d]

Zahákněte horní háčky za vodicí drážku (1) a následně oproti ní zatlačte spodní část výsuvné lišty, dokud spodní háčky nezacvaknou (2).

PŘED PRVNÍM POUŽITÍM

1. NASTAVENÍ DENNÍHO ČASU

Při prvním zapnutí spotřebiče budete muset nastavit čas: Podržte, dokud na displeji nezačne blikat ikona a dvě číslice nastavení hodin.

Pro nastavení hodin použijte + nebo a pro potvrzení stiskněte. Na displeji začnou blikat dvě číslice nastavení minut. Pro nastavení minut použijte hebo a pro potvrzení stiskněte.

1. Pro demontáž bočních vodicích mřížek pevně uchopte vnější část mřížky a vytáhněte ji směrem k sobě. Tím se uvolní podpěry a dva vnitřní háčky z příslušných otvorů.
2. Při vracení vodicích mřížek na místo nejprve zasuňte háčky do příslušných otvorů. Poté nastavte vnější část k příslušnému otvoru, zasuňte podpěru a pevně zatlačte směrem ke stěně trouby, aby se vodicí mřížky zajistily na místě.

Upozornění: Když bliká ikona 📎 např. v důsledku delšího výpadku elektrického proudu, budete muset čas nastavit znovu.

2. ZAHŘÁTÍ TROUBY

Z nové trouby se mohou uvolňovat pachy, které souvisejí s proběhlým procesem výroby: Jedná se o zcela běžný jev. Před započetím vaření tedy doporučujeme zahřát troubu prázdnou za účelem odstranění jakéhokoli případného zápachu. Z trouby odstraňte všechny ochranné kartóny nebo fólie a vyjměte rovněž i veškeré uvnitř uložené příslušenství. Zahřívejte troubu na 250 °C po dobu přibližně jedné hodiny. V této době musí být trouba prázdná.

Upozornění: Při prvním použití trouby doporučujeme prostor větrat.

FUNKCE A KAŽDODENNÍ POUŽITÍ

TRADIČNÍ

Slouží k pečení jakéhokoli jídla pouze na jednom roštu.

HORKÝ VZDUCH

Pro přípravu různých druhů jídel, které vyžadují stejnou teplotu na několika výškových úrovních současně (maximálně třech). U této funkce nedochází k vzájemnému přenosu vůní mezi jednotlivými jídly.

AUTOMATICKÉ ČIŠTĚNÍ – PYRO

Slouží k pečení velkých kusů masa (nad 2,5 kg). Během přípravy doporučujeme masem otáčet, aby bylo zajištěno důkladné a rovnoměrné zhnědnutí na obou stranách. Rovněž doporučujeme maso často podlévat, aby nedošlo k jeho přílišnému vysušení.

PIZZA

K pečení pizzy a chleba různých druhů a velikostí. Doporučujeme prohodit polohu plechů v polovině doby pečení.

GRIL

Ke grilování steaků, kebabů a klobás, k zapékání nebo gratinování zeleniny nebo k opékání topinek.

K zachycení uvolňujících se šťáv při grilování masa doporučujeme použít odkapávací plech: Plech umístěte na kteroukoli úroveň pod roštem a přidejte 200 ml pitné vody.

TURBO GRILL

K pečení velkých kusů masa (kýt, rostbífů, kuřat). K zachycení uvolňujících se štáv doporučujeme používat odkapávací plech: Plech umístěte na kteroukoli úroveň pod roštem a přidejte 200 ml pitné vody.

1. ZVOLTE FUNKCI

Funkci zvolte otočením ovladače výběru na symbol požadované funkce: Rozsvítí se displej a zazní zvukový signál.

2. AKTIVUJTE FUNKCI

S RUČNÍM NASTAVENÍM

Pro spuštění zvolené funkce nastavte požadovanou teplotu otočením ovladače termostatu.

Upozornění: Během pečení můžete změnit funkci otočením ovladače výběru nebo upravit teplotu otočením ovladače termostatu. Funkce se nespustí, pokud bude knoflík termostatu v poloze Můžete nastavit dobu přípravy, čas ukončení (pouze nastavíte-li dobu přípravy) a časovač.

KYNUTÍ

Pro spuštění funkce „Kynutí“ otočte ovladač termostatu na příslušný symbol; je-li trouba nastavena na jinou teplotu, funkce se nespustí.

Upozornění: Můžete nastavit dobu přípravy, čas ukončení (pouze nastavíte-li dobu přípravy) a časovač.

KYNUTÍ

Napomáhá sladkému nebo slanému těstu účinně vykynout. Funkce se zapíná otočením ovladače termostatu na příslušný symbol.

EKO HORKÝ VZDUCH

Pro pečení pečeně a nadívaného masa na jedné úrovni. Díky pozvolné a střídavé cirkulaci vzduchu je jídlo chráněno před nadměrným vysušením.

Je-li tato úsporná funkce EKO používána, kontrolka zůstane po celou dobu přípravy vypnutá. Během pečení je ale možné ji opět zapnout stisknutím .

STEAM

RYBY

MASO

CHLÉB

Funkce STEAL e vynikající výsledky díky přidání páry během pečicích cyklů. Do spodní části studené trouby nalijte pitnou vodu a zvolte funkci odpovídající způsobu přípravy daného pokrmu. Optimální množství vody a teploty pro jednotlivé kategorie pokrmů jsou uvedeny v příslušné tabulce pečení. Troubu před vložením jídla předehřejte.

STEAM

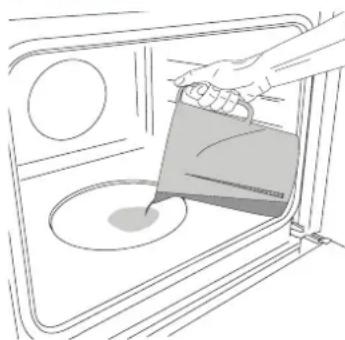

Pouze pokud je trouba studená, do prohlubně nalijte vodu v množství doporučeném v příslušné tabulce pečení. Vložte jídlo do trouby.

Nastavte a aktivujte funkce

STEAM: Na konci pečení opatrně otevřete dveře a nechte páru pomalu vyjít ven.

Upozornění: Během tepelné úpravy v páře neotevírejte dvířka a nikdy nedoplňujte vodu.

Jakmile se funkce spustí, zvukový signál a blikající ikona na displeji indikují, že fáze předehřívání byla aktivována.

Na konci této fáze zazní zvukový signál a ikona na displeji indikuje dosažení nastavené teploty: V tomto okamžiku vložte jídlo do trouby a pokračujte v pečení.

Upozornění: Vložení jídla do trouby před dokončením předehřívání může mít negativní vliv na konečný výsledek přípravy pokrmu.

Po dokončení vaření a deaktivaci funkce může zůstat ikona ≡ Viditelná na displeji, a to i po vypnutí chladicího ventilátoru, na znamení toho, že je v prostoru trouby stále zbytkové teplo.

Upozornění: Doba, po které se ikona vypne, závisí na celé řadě faktorů, jako je teplota okolního prostředí či použitá funkce. V každém případě je spotřebič vypnutý, pokud je ukazatel na volicím knoflíku otočen do polohy „0“.

4. PROGRAMOVÁNÍ PEČENÍ

Před zahájením naprogramování vaření musíte zvolit funkci.

DOBA TRVÁNÍ

Tiskněte, dokud na displeji nezačne blikat ikona a „00:00“.

K nastavení požadované doby přípravy použijte +hebo, — poté potvrdte stisknutím

Aktivujte funkci otočením ovladače termostatu na požadovanou teplotu: Zazní zvukový signál a na displeji se zobrazí, že je pečení ukončeno.

Upozornění: Zrušit nastavenou dobu pečení lze stisknutím ☺, dokud na displeji nezačne blikat ikona 📋poté tlačítkem — vynulujte dobu pečení na „00:00“. Tato doba pečení zahrnuje fázi předehřevu.

NAPROGRAMOVÁNÍ ČASU UKONČENÍ / ODLOŽENÉHO STARTU

Po nastavení doby přípravy je možné odložit spuštění funkce naprogramováním času ukončení: Stiskněte Čdokud na displeji nezačne blikat ikona Āaktuální čas.

K nastavení požadovaného času ukončení přípravy použijte +

TABULKA TEPELNÉ ÚPRAVY

nebo — a potvrzení provedte stiskem ⏻.

Aktivujte funkci otočením ovladače termostatu na požadovanou teplotu: Funkce je pozastavena a spustí se automaticky po určité době, která byla vypočtena tak, aby příprava pokrmu byla dokončena ve vámi nastaveném čase.

Upozornění: Nastavení se zruší vypnutím trouby otočením ovladače výběru do polohy 0

Funkce odloženého startu není k dispozici pro funkce Gril a Turbo Gril.

KONEC PEČENÍ

Zazní zvukový signál a na displeji se zobrazí, že funkce je ukončena.

Otočením ovladače výběru zvolte jinou funkci, nebo nastavením 0 vypněte troubu.

Upozornění: Je-li aktivní časovač, na displeji se strídavě zobrazuje „END“ a zbývající čas.

Tato volba nepřeruší nebo nenastavuje vaření, ale umožní vám použít displej jako časovač, buď během aktivní funkce, nebo u vypnuté trouby.

Tiskněte ⚙, dokud na displeji nezačne blikat ikona a „00:00“.

K nastavení času použijte hebo a provedte potvrzení stisknutím Po ukončení odpočitávání zvoleného času samostatného časového spínače bude znít akustický signál.

Poznámky: Časovač zrušite tak, že podržite ☑, dokud nezačne blikat ikona „poté tlačitkem vynulujte čas na „00:00“.

RECEPT FUNKCE PŘEDEHŘEV TEPLOTA (°C)				DOBA TRVÁNÍ(MIN)	ÚROVENA PŘÍSLUŠENSTVÍ
Kynuté koláče		Ano 170	30–50		2
		Ano 160	30–50		2
		Ano 160	40–60		4	1
Čajové pečivo / ovocné koláčky		Ano 160	25–35		3
		Ano 160	25–35		3
		Ano 150	35 - 45		4	2
Pizza/Focaccia (typ chlebového pečiva)		Ano	190 × 250	15–50	1/2
		Ano	190 × 250	20–50	4	2
Lasagne / zapékané těstoviny / masové cannelloni / nákypy		Ano	190 × 200	45–65	2
Jehněčí/telecí/hovězí/vepřové 1 kg		Ano	190 × 200	80–110	3
Kuře/králík/kachna 1 kg		Ano	200–230	50–100	2
Opečený chléb		5'	250	2 - 6	5

STEAM

RECEPT FUNKCE		VODA (ML)	PŘEDEHŘEV	TEPLOTA (°C)	DOBA TRVÁNÍ(MIN)	ÚROVEN A PŘISLUŠENSTVÍ
Rybí filé / steaky 0,5–2 cm	STEAM	250	—	190 - 210	15–25	3
Celá ryba (300 g – 600 kg)	STEAM	250	—	190 - 210	15–30	3
Celá ryba (600 g – 1,2 kg)	STEAM	250	—	180–200	25–45	3
Krvavý rostbíf 1 kg	STEAM	250	—	190 - 210	40–55	3
Jehněčí kolínko 500 g – 1,5 kg	STEAM	250	—	170–190	60 - 75	2
Kuře/perlička/kachna Celé 1–1,5 kg	STEAM	250 — 200–220 55 - 75				2
Kuře/perlička/kachna Kousky 500 g – 1,5 kg	STEAM	250 — 200–220 40–60				3
Kuře/králík/kachna Celé 3 kg	STEAM	250 — 160–180 100 - 140				2
Jehněčí/hovězí/vepřové 1 kg	STEAM	250	—	170–190	60–100	3
Malý chléb 80–100 g	STEAM	200	—	200–220	30–45	3
Toastový chléb ve formě 300–500 g	STEAM	250 — 170–190 45–60				3
Bochník chleba (500 g – 2 kg)	STEAM	250	—	160–170	50–100	2
Bagety 200–300 g	STEAM	250 — 200–220 30–45				3

Uvedená doba zahrnuje i dobu předehřivání. Doporučujeme vložit jídlo do trouby a nastavit dobu pečení při spouštění funkce.
Pro odstranění zbylého vodního kamene ze dna trouby po tepelné přípravě pomocí STEAM nalijte do prohlubně dna 250 ml bílého octa (popřípadě použijte speciální prostředek na odstranění vápenatých usazenin). Jeho dostupnost zjistěte v servisním středisku). Nechte jej působit 30 minut při pokojové teplotě, potom dno vyčistěte teplou pitnou vodou a měkkým hadrem. Doporučujeme provádět čištění alespoň jednou za 5 až 10 STEAM pečicích cyklů.

ODSTRAŇOVÁNÍ ZÁVAD

Problém	Možná příčina	Řešení
Trouba nefunguje.	Přerušení napájení.Odpojení od elektrické sítě.	Zkontrolujte, zda je síť pod napětím a zda je trouba připojená k elektrickému napájení.Vypněte a opět zapněte troubu. Zjistíte tak, zda porucha stále trvá.
Na displeji je písmeno „F“ následované číslem nebo písmenem.	Trouba je rozbitá.	Kontaktujte nejbližší centrum poprodejních služeb pro zákazníky a uvedte číslo následující za písmenem „F“.
Na displeji se zobrazí zpráva „Horké“ a zvolená funkce se nespustí.	Teplota je příliš vysoká.	Před aktivací funkce nechte troubu vychladnout. Zvolte jinou funkci.
Text na displeji se zobrazuje nezřetelně a zdá se, že je poškozený.	Nastavení jiného jazyka.	Obraťte se na své nejbližší zákaznické středisko poprodejních služeb.

Pro více informací o výrobku si stáhněte kompletního průvodce Použití a údržba z webových stránek docs.whirlpool.eu

Zásady, standardní dokumentaci a další informace o výrobku naleznete na webových stránkách:

- z naší webové stránky docs.whirlpool.eu,

• pomocí naskenování QR kódu,

- případně kontaktujte náš poprodejní servis (telefonní číslo naleznete v záručním listě). Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identifikačním štítku produktu.
