Typ výrobku	Chytrý dotykový stmívač
Model	TSL-SWI-DIMMERT
Značka	Tesla (Tesla Smart)
Rozměry	86 x 86 x 43 mm
Vstupní napájení	100-240V AC, 50/60 Hz
Ovládání stmívání	Ořez zadní hrany
Max. zátěž (induktivní)	220W (LED/CFL)
Max. zátěž (rezistivní)	300W (žárovky)
Příkon v pohotovostním režimu	≤0.5W
Konektivita	WiFi 802.11 b/g/n, 2,4 GHz
Ovládací kanál	1 CH
Životnost tlačítka	500 000 cyklů
Provozní teplota	-10 °C až 45 °C
Provozní vlhkost	< 90 %
Součástí balení	Stmívač, šrouby
Potřebné nástroje	Šroubovák, plochý šroubovák, zkoušečka napětí, kleště
Chytré funkce	Ovládání aplikací (Tesla Smart), hlasové ovládání přes Alexa/Google Assistant, scény a časovače
Kompatibilní stmívače	Pouze stmívatelné LED, CFL a žárovky
Instalace	Vyžaduje nulový vodič; ~30 minut
Bezpečnostní certifikace	CE, RoHS

Často kladené otázky - TSL-SWI-DIMMERT TESLA

Proč moje světlo bliká nebo se správně nestmívá?

Chytrý stmívač podporuje pouze stmívatelné světelné zdroje. Nestmívatelné žárovky mohou způsobit blikání nebo poruchu. Vyměňte žárovky za kompatibilní stmívatelné.

Stmívač nemá napájení. Co mám zkontrolovat?

Stmívač vyžaduje pro napájení nulový vodič. Pokud vaše krabice vypínače nemá nulový vodič, zařízení nebude fungovat. Obraťte se na elektrikáře, aby nainstaloval nulový vodič.

Nemohu připojit stmívač k aplikaci Tesla Smart.

Ujistěte se, že je váš smartphone připojen k síti WiFi 2,4 GHz. Uveďte stmívač do režimu párování (stiskněte a podržte tlačítko po dobu 5 sekund, dokud LED rychle nebliká). Zkontrolujte, zda je zařízení v dosahu (25 m od routeru).

Jaký je maximální dosah ovládání?

Stmívač by měl být do 25 metrů od vašeho WiFi routeru nebo brány. Stěny a materiály mohou dosah snížit. Zvažte přemístění routeru nebo přidání mesh systému.

Funguje stmívač, pokud je WiFi odpojeno?

Ano, místní ruční ovládání (dotykové tlačítko) stále funguje. Ovládání aplikací, hlasové příkazy a chytré scény však budou nedostupné. LED bude rychle blikat, aby signalizovala ztrátu sítě.

Jak obnovím tovární nastavení stmívače?

Stiskněte a podržte tlačítko po dobu 5 sekund, dokud indikátor LED rychle nebliká (režim rychlé konfigurace). Uvolněte a zařízení se resetuje. Vstoupí do režimu párování.

Jak nastavím hlasové ovládání pomocí Alexy nebo Google?

Povolte Tesla Smart dovednost v aplikaci Alexa nebo Google Home. Propojte svůj účet Tesla Smart. Poté vyhledejte zařízení. Fungují hlasové příkazy jako 'Zapni světlo v ložnici' nebo 'Nastav na 50 %'.

Jaké typy zátěže tento stmívač podporuje?

Podporuje rezistivní zátěže do 300 W (žárovky) a induktivní zátěže do 220 W (stmívatelné LED/CFL). Není vhodný pro nestmívatelné LED nebo motory.

Jak mám tento výrobek zlikvidovat?

Nelikvidujte s domovním odpadem. Dodržujte místní předpisy pro WEEE (odpad z elektrických a elektronických zařízení). Odneste do certifikovaného recyklačního střediska.

Mohu nainstalovat tento stmívač bez nulového vodiče?

Ne, stmívač vyžaduje nulový vodič k napájení své interní elektroniky. Pokud vaše krabice vypínače nemá nulový vodič, instalace není možná bez přepojení.

NÁVOD K OBSLUZE TSL-SWI-DIMMERT TESLA

Barva světla Stav světla Stav vypínače
Bílá LED lišta s úrovní jasu Rozsvítit
		Kontrolka jasu pomalu bliká (pulzuje)
		Spodní LED rychle bliká Sít' odpojena
		Spodní LED bliká Režim rychlé konfigurace
		Spodní LED pomalu bliká Konfigurační režim AP

Specifikace

Příkon: 100\~240V AC 50/60Hz

Ovládání stmívání: Sestupná hrana

Indukční zátěž (LED/CFL): <220W

Odporová zátěž: <300W

Komunikace: WiFi 802.11 b/g/n 2.4GHz

Kontrolní kanál: 1 CH

Příkon v pohotovostním režimu: ≤0.5W

Provozní teplota: -10^ 45^

Provozní vlhkost: <90%

Životnost tlačítka: 500k stisknutí

Rozměry: 86x86x53.5mm [TSL-SWI-DIMMER]

86x86x43mm [TSL-SWI-DIMMERT]

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení stmívače.

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

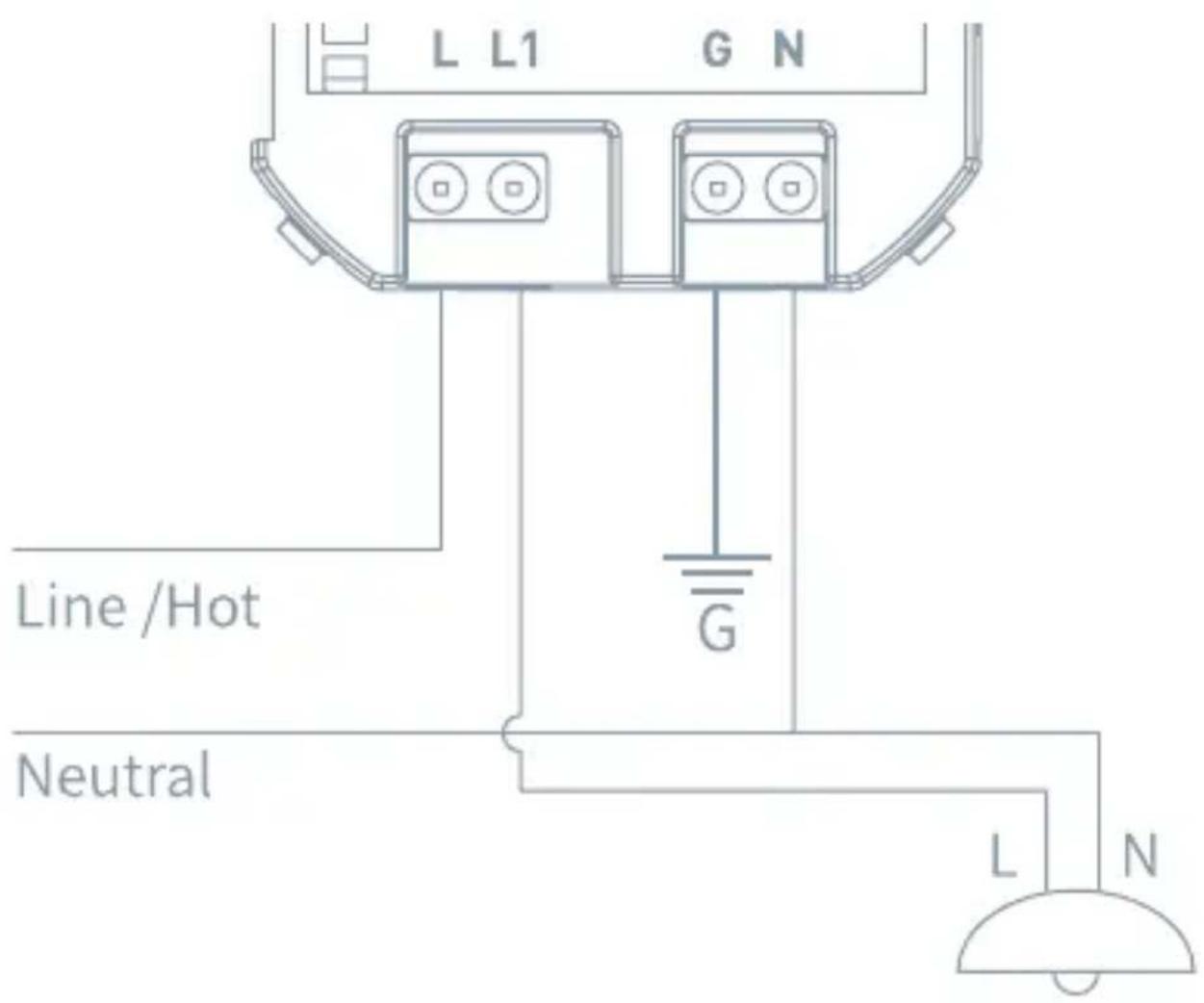

2 Schéma zapojení

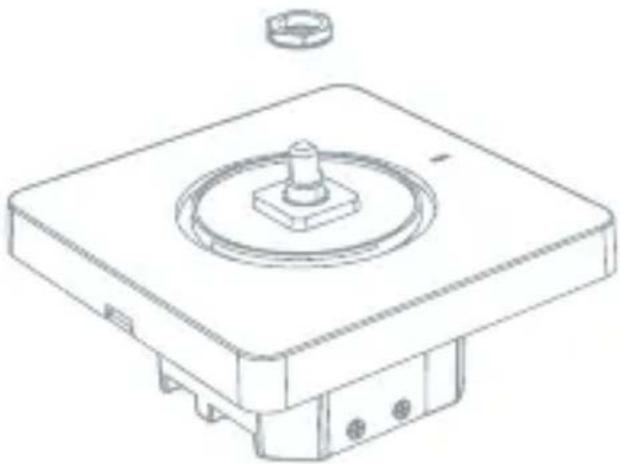

4 Vyjměte matice a těsnění

(Jen pro TSL-SWI-DIMMER)

Vyjměte matice stmívače a těsnění.

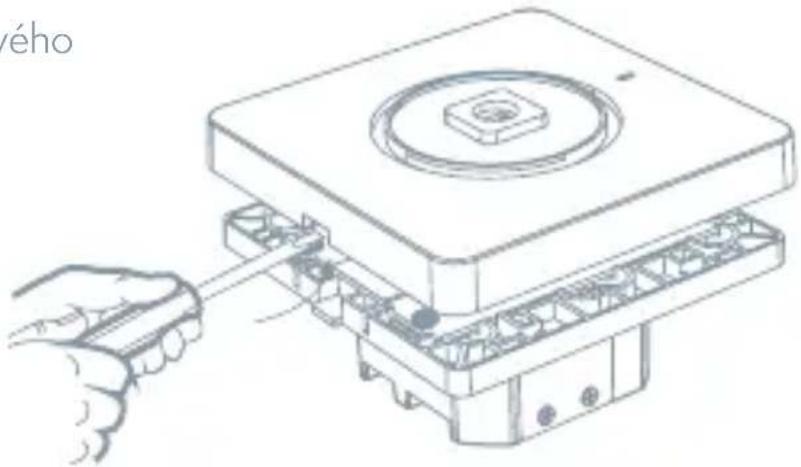

Sejměte kryt dotykového panelu stmívače.

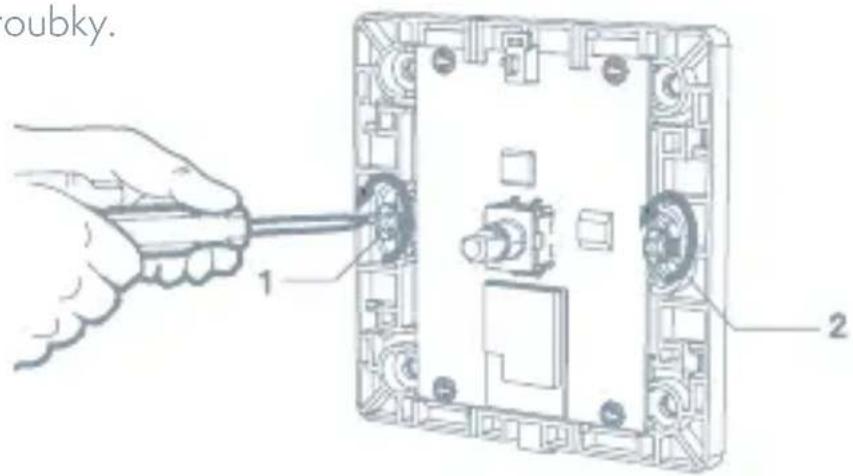

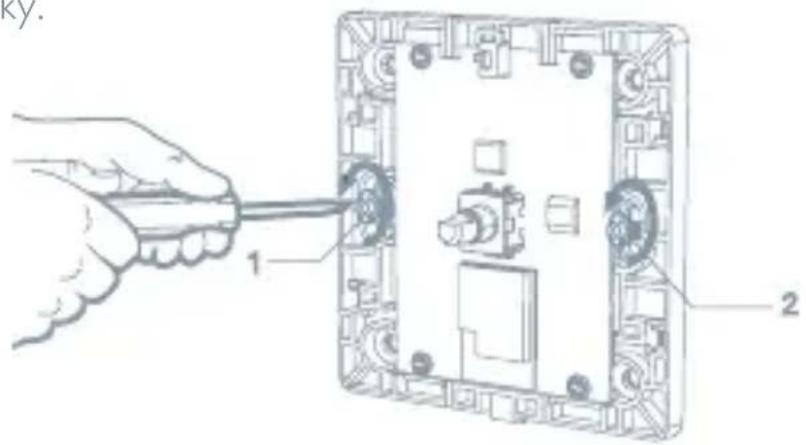

6 Nainstalujte vypínač

Použijte dodané šroubky.

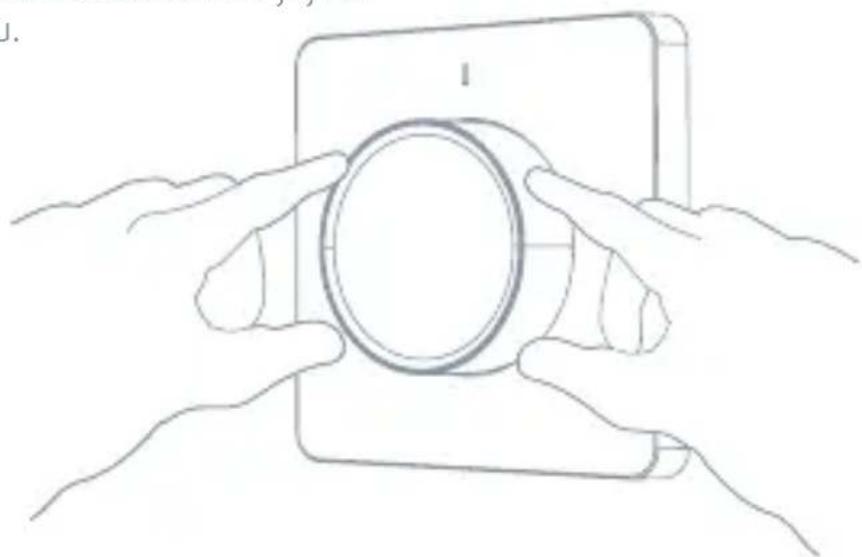

7 Připevněte nástěnnou desku

Připojte adaptér ke stmívači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se přihlaste ke svému účtu.

• Následně připojte smartphone k 2,4GHz Wi-Fi síti.

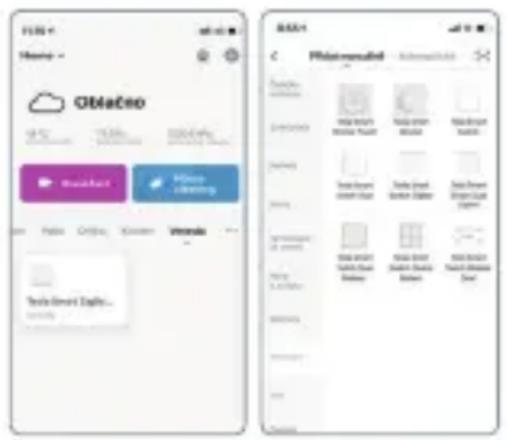

2 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" ("Přidat zařízení").
  •Zvolte Switches - Tesla Smart Dimmer
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

3 Ovládejte stmívač

• Ovládejte stmívač pomocí aplikace
  • V aplikaci nastavujte scény a časovač

Řešení problémů

1. Světlo bliká, nebo nesvítí. Chytrý stmívač podporuje pouze stmívatelná svítidla, nestmívatelná svítidla mohou blikat, nebo nebudou svítit.
2. Stmívač nelze zapnout. Chytré stmívače musí být napájeny nulovým vodičem. Pokud stmívač není připojen k nulovému vodiči, nemůže fungovat.
3. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
4. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
5. Bude stmívač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

Resetování

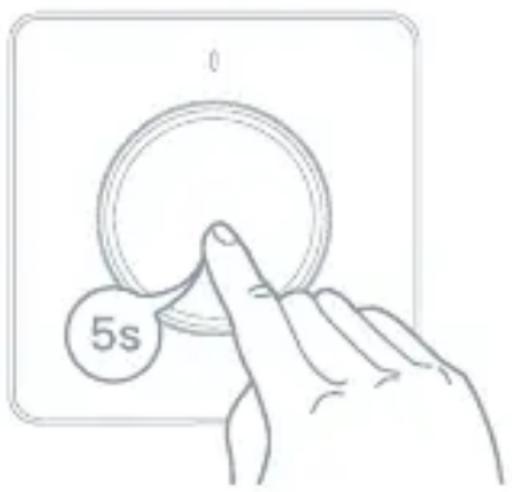

Chcete-li stmívač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu 5 sekund podržte tlačítko vypínače.

1 Dovednosti Tesla Smart (Alexa)

• Přihlaste se do svého Alexa účtu na smartphonu, nebo počítači a klikněte na „Home“ („Domů“) > „Skills & Games“ („Dovednosti a hry“).
• Vyhledejte „Tesla Smart“ („Chytrý život“) a vybírejte dle modrého loga (stejně jako u aplikace).
• Přihlaste se k účtu, který jste zaregistrovali v kroku 2, a poté klikněte na „Link Now“ („Propojit nyní“).
• Po úspěšném připojení účtu klikněte na „Authorize“ („Potvrdit“), čímž nastavení dokončíte.

Gratulujeme! Zařízení Alexa (Echo) mohou ovládat vypínač.

V aplikaci Tesla Smart (viz krok 2) můžete přidávat, nebo mazat vypínače a Alexa se následně automaticky zesynchronizuje. Pokud v seznamu zařízení na stránce Alexa nevidíte název vypínače, klikněte na „Discover“ („Vyhledej“) a seznam se zesynchronizuje se seznamem aplikace Tesla Smart.

2 Dovednosti Tesla Smart (Google)

• V hlavní nabídce domovské stránky aplikace Google Home vyhledejte „Home Control“ („Ovládání domácnosti“) a klikněte na „+“.
• V seznamu vyhledejte „Tesla Smart“.
- Zadejte váš Tesla Smart účet a heslo, které jste vytvořili v kroku 0, a následně klikněte na „Link Now“ („Propojit nyní“).
- Poté, co k vypínači přiřadíte místnosti, bude váš vypínač uveden v seznamu na stránce Home Control.

Ovládejte váš chytrý stmívač pomocí Google Home. Nyní můžete váš chytrý stmívač ovládat pomocí Google Home.

Pokud svítidlo pojmenujete „bedroom light“ („světlo v ložnici“), podporované hlasové přikazy jsou následující:

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení EDM-1WBA-EU, EDM-1WBB-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited
