NÁVOD K OBSLUZE R3V-A1 Elektrobock

R3V-A1 - Regulátor třícestných ventilů

Přístroj je určen pro plynulou regulaci pohonu směšovacího ventilu na základě teploty zpátečky (čidlo CT2). Teplotní senzor (čidlo CT1) zjištuje teplotu ohřívané vody na výstupu kotle a zajišťuje vypnutí čerpadla po vyhasnutí kotle. Tím zabrání nežádoucímu proudění studené vody do topného systému. Požadovaná teplota zpátečky se nastavuje v rozmezí 30° až 80°C.

Jakmile je teplota vody v kotli vyšší než zadaná regulační teplota (mínus hystereze 10°C), dojde ke spuštění oběhového čerpadla a zahájení regulace.

Jakmile teplota vody poklesne pod nastavenou hranici (minus hystereze 10°C), čerpadlo se vypne a ventil uzavře.

Příklad: Požadovaná teplota zpátečky = 50°C: oběhové čerpadlo se spustí pokud teplota poroste a bude vyšší než 40°C, nebo při 45°C a vypne při poklesu pod 40°C. Zpátečka bude regulována na 50°C.

Technické parametry
Napájení	230V AC/50Hz
Spotřeba	<1,5W
Pracovní teplota	0 až 50°C
Teplota zpátečky	30 až 80°C
Výstup OC	relé
Spínaný proud	max 8A/AC1
Typ kontaktu	spínací
Výstup ventil	optoprvek
Spínaný proud	max 0,1A/AC1
Typ kontaktu	spínací x2

Funkce přepínače funkcí:

Poloha ON - Relé RE1 je stále sepnuto (bez ohledu na teplotu) a ventil je plně otevřen Poloha OFF - Relé RE1 je stále vypnuto (bez ohledu na teplotu) a ventil je uzavřen

Poloha AUTO - Relé RE1 sepne při nastavené teplotě pomocí knoflíku T1 a zahájí se regulace.

Stavy indikačních led:

PWR: (svítí) - připojené napájecí napětí

(svítí) - zavíráni ventilu (svítí) - otevíráni ventilu

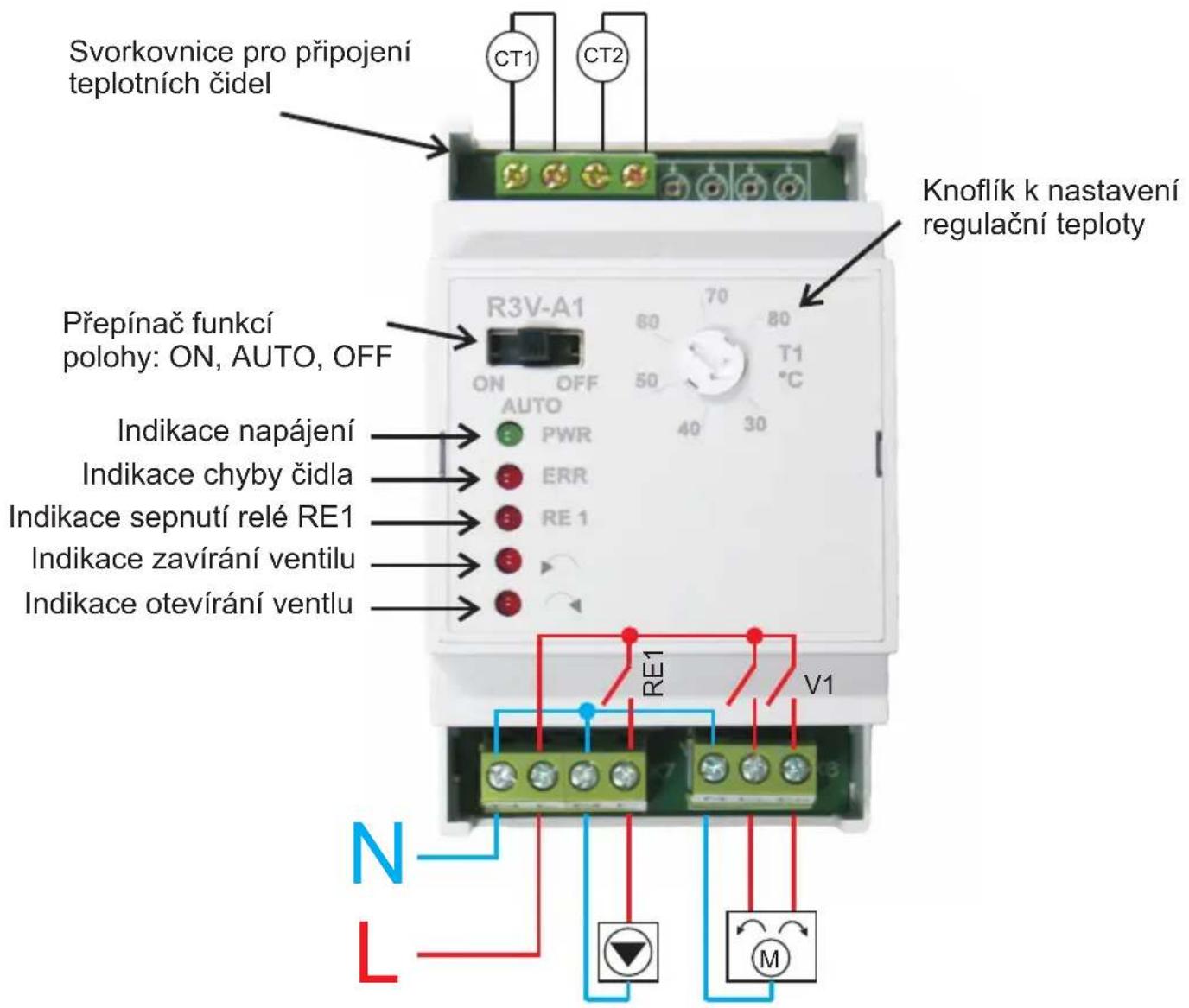

Schéma zapojení:

Obr. 1

Svorkovnice pro připojení teplotních čidel CT1 CT2 Knoflík k nastavení regulační teploty Přepínač funkcí polohy: ON, AUTO, OFF R3V-A1 60 70 80 T1 °C ON OFF AUTO PWR ERR RE 1 Indikace napájení Indikace chyby čidla Indikace sepnutí relé RE1 Indikace zavírání ventilu Indikace otevírání ventilu RE1 V1 N L

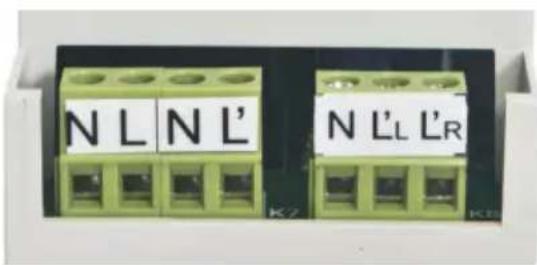

Obr. 2 - Čelní pohled na svorky:

N L N L' N L'LL'R

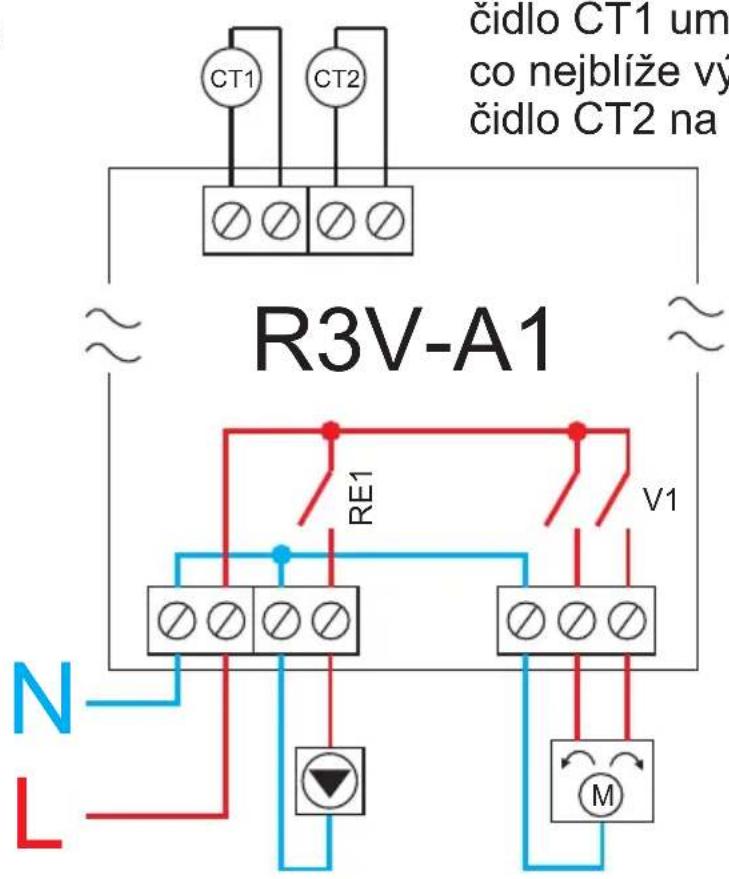

Zapojení svorek:

Obr. 3

CT1 CT2 R3V-A1 ≡ ≡ RE1 V1 N L

čidlo CT1 umístěte co nejblíže výstupu kotle, čidlo CT2 na zpátečku

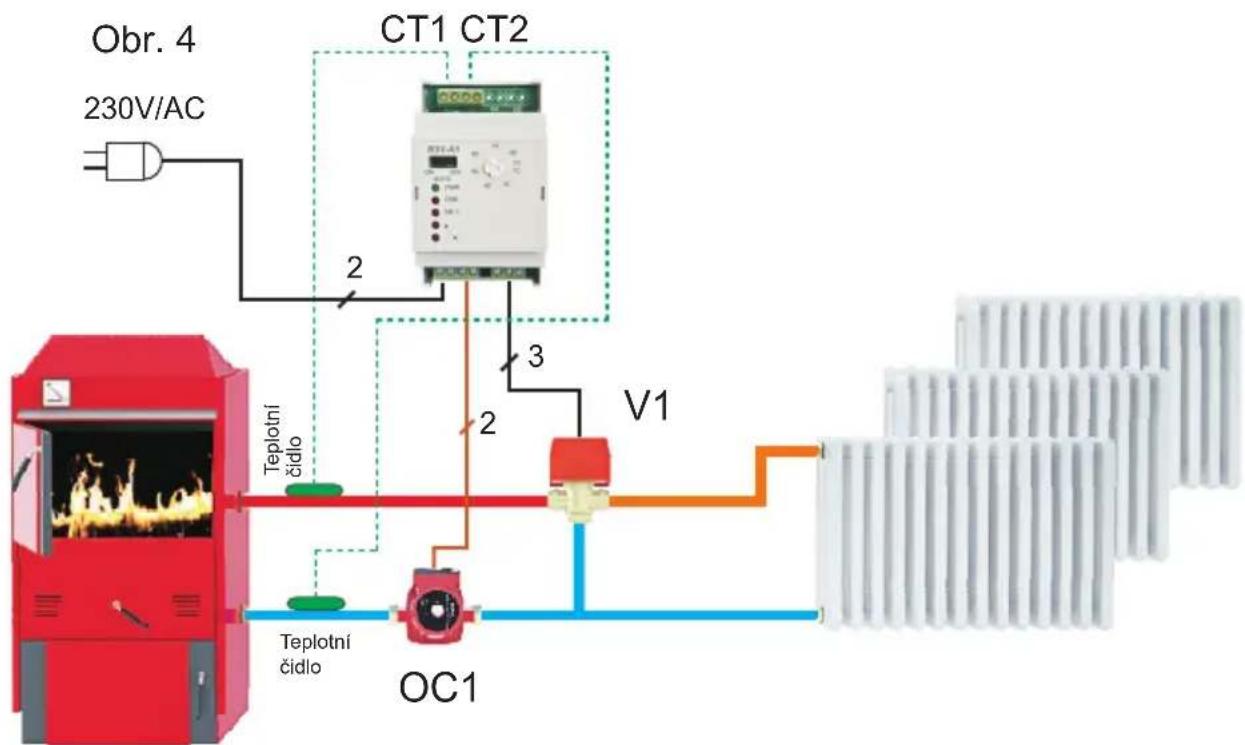

Příklad použití:

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

Info: Pokud dojde k poruše čidla (zkrat nebo odpojeno) a zařízení bude pracovat v režimu AUTO, dojde k trvalému sepnutí relé RE1 a otevření ventilu.

Upozornění: Montáž musí být prováděna bez napětí!

Jako první instalujte teplotní čidla, poté připojte servopohony, čerpadla a jako poslední instalujte zdroj! Při nedodržení postupu může dojít ke špatné adaptaci servopohonů!

Kabely teplotních čidel nesmí být taženy souběžně se silovými vodiči.

Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací!

Doporučení: Při použití krouceného vodiče použijte dutinky.

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
kontroloval:	razítko prodejny:

čidla jsou součástí balení typ: CT01-10k

V případě záručního a pozáručního servisu, zašlete výrobek včetně dokladu o koupi na adresu výrobce. Záruka se nevztahuje na poruchy vzniklé následkem neodborné instalace, zásahem do konstrukce zařízení.
