NÁVOD K OBSLUZE R3V-A2 Elektrobock
Ekvitermní regulátor třícestných ventilů
Přístroj je určen pro plynulou regulaci pohonu směšovacího ventilu v závislosti na venkovní teplotě (čidlo CT1), stavu prostorového termostatu (kontakt PT) a stavu teplotního kontaktu (kontakt TK). Důležitý je výběr optimální ekvitermní křivky a popřípadě její ruční posun. Pokud je kontakt termostatu (PT) i teplotní kontakt (TK) sepnutý (ON), probíhá regulace ventilu. Pokud je jeden z kontaktů rozepnutý (OFF) ventil se uzavře. Teplotní senzor (čidlo CT2) zjišťuje teplotu vody za ventilem a zajišťuje optimální teplotu vody topného systému na základě zvolené ekvitermní křivky.
| Technické parametry | |
| Napájení 230V | AC/50Hz |
| Spotřeba < 1,5 | W |
| Pracovní teplota 0 | °C až 50 °C |
| Teplota za ventilem | 30 °C až 80 °C |
| Výstup OC Relé | |
| Spínaný proud max | 8 A/AC1 |
| Typ kontaktu spínací | |
| Výstup ventil optoprvek | |
| Spínaný proud max. | 0,1 A/AC1 |
| Typ kontaktu spínací x2 | |
| Stupeň krytí IP20 | |
| Rozměry (VxŠxH) | 90x53x51 mm |
Funkce přepínače funkcí:
Poloha ON - Relé RE1 je stále sepnuto (bez ohledu na teplotu) a ventil je plně otevřen.
Poloha OFF - Relé RE1 je stále vypnuto (bez ohledu na teplotu) a ventil je uzavřen.
Poloha AUTO - regulace ventilu dle zvolené křivky.
Stavy indikačních LED:
PWR
(svítí) - připojené napájecí napětí
RE1
(svítí) - sepnuté relé RE1
ERR
(bliká) - porucha čidla
(svítí) - zavírání ventilu

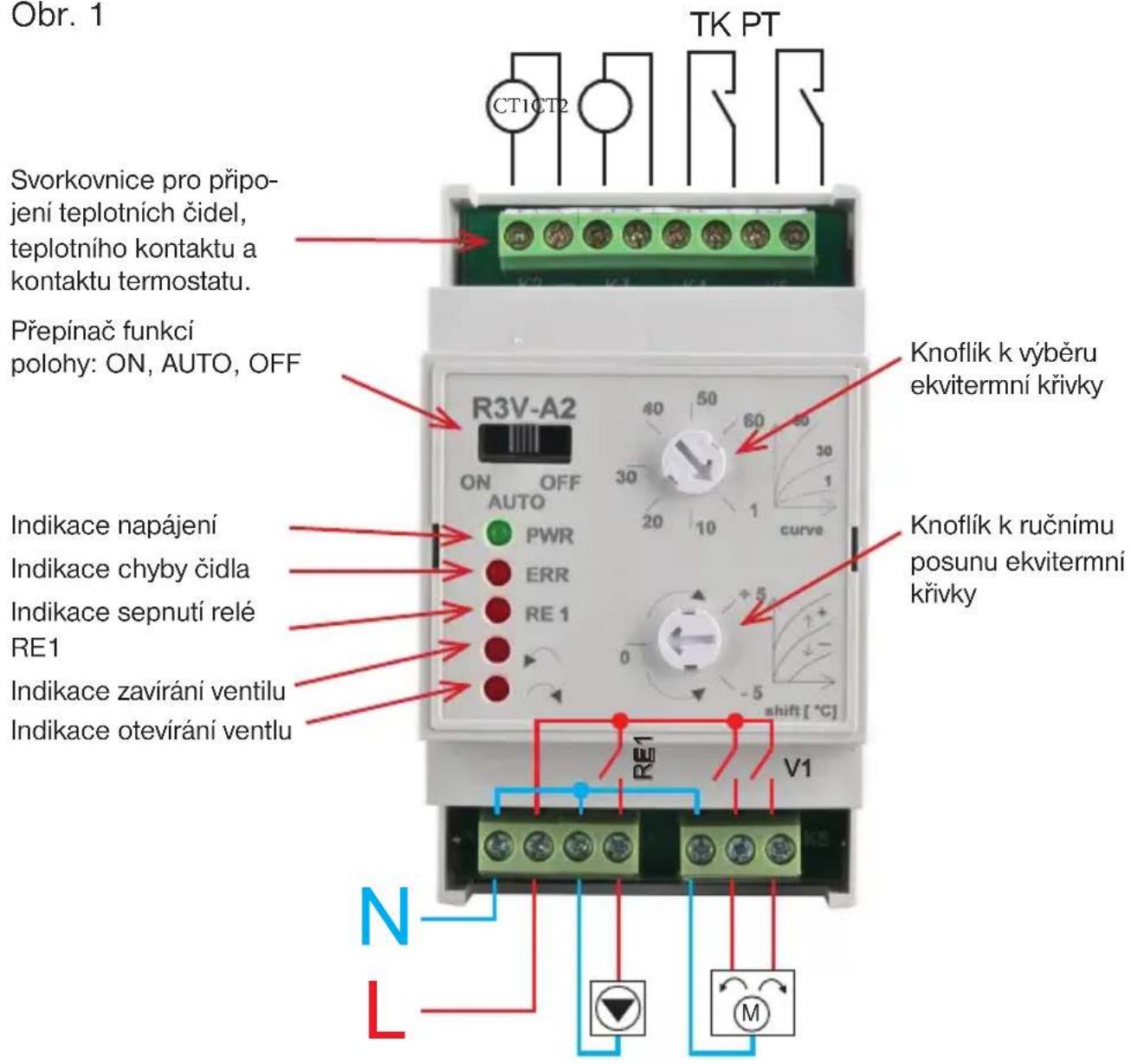

Schéma zapojení: (další vysvětlení viz strana 4)
Obr. 1
Motory a servopohony bez rozběhového kondenzátoru! Pouze pro servopohony s koncovým spínačem!

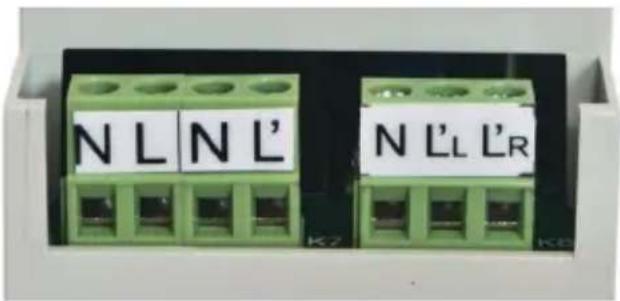

Obr. 2 - Čelní pohled na svorky:


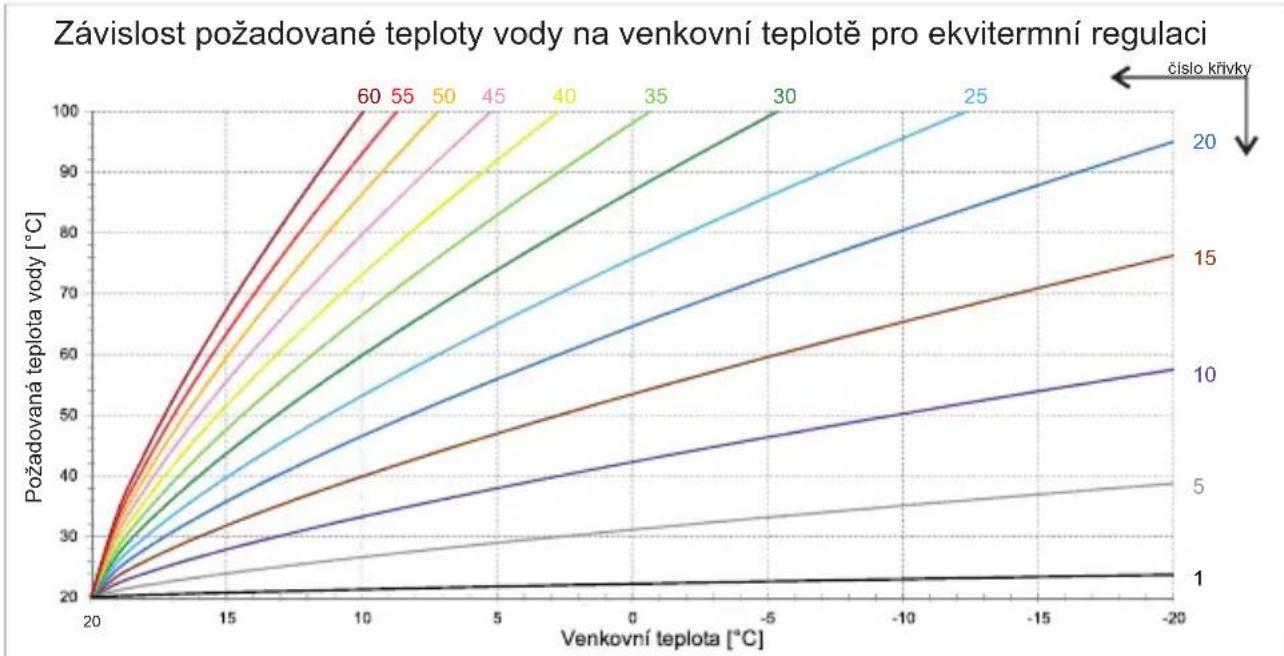

Výběr ekvitermní křivky:
Ekvitermní regulace spočívá v nastavení teploty topné vody na základě venkovní teploty. Při nižší venkovní teplotě je požadována vyšší teplota dodávané topné vody, aby došlo k rovnováze mezi dodaným teplem a tepelnými ztrátami místnosti a teplota místnosti tak zůstala konstantní.
line
| Venkovní teplota [°C] | Požadovaná teplota vody [°C] (čislo krívy) = 1 | Požadovaná teplota vody [°C] (čislo krívy) = 5 | Požadovaná teplota vody [°C] (čislo krívy) = 10 | Požadovaná teplota vody [°C] (čislo krívy) = 15 | Požadovaná teplota vody [°C] (čislo krívy) = 20 | Požadovaná teplota vody [°C] (čislo krívy) = 30 | Požadovaná teplota vody [°C] (čislo krívy) = 40 | Požadovaná teplota vody [°C] (čislo krívy) = 50 | Požadovaná teplota vody [°C] (čislo krívy) = 60 | | --------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | --------------------------------------------- | | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | | 15 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | | 10 | 30 | 40 | 45 | 55 | 65 | 75 | 85 | 95 | 105 | | 5 | 35 | 50 | 55 | 65 | 75 | 85 | 95 | 105 | 115 | | 0 | 40 | 60 | 65 | 75 | 85 | 95 | 105 | 115 | 125 | | -5 | 45 | 70 | 75 | 85 | 95 | 105 | 115 | 125 | 135 | | -10 | 50 | 80 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | | -15 | 55 | 90 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | | -20 | 60 | 100 | 105 | 115 | 125 | 135 | 145 | 155 | 165 |Posun ekvitermní křivky - manuální korekce:

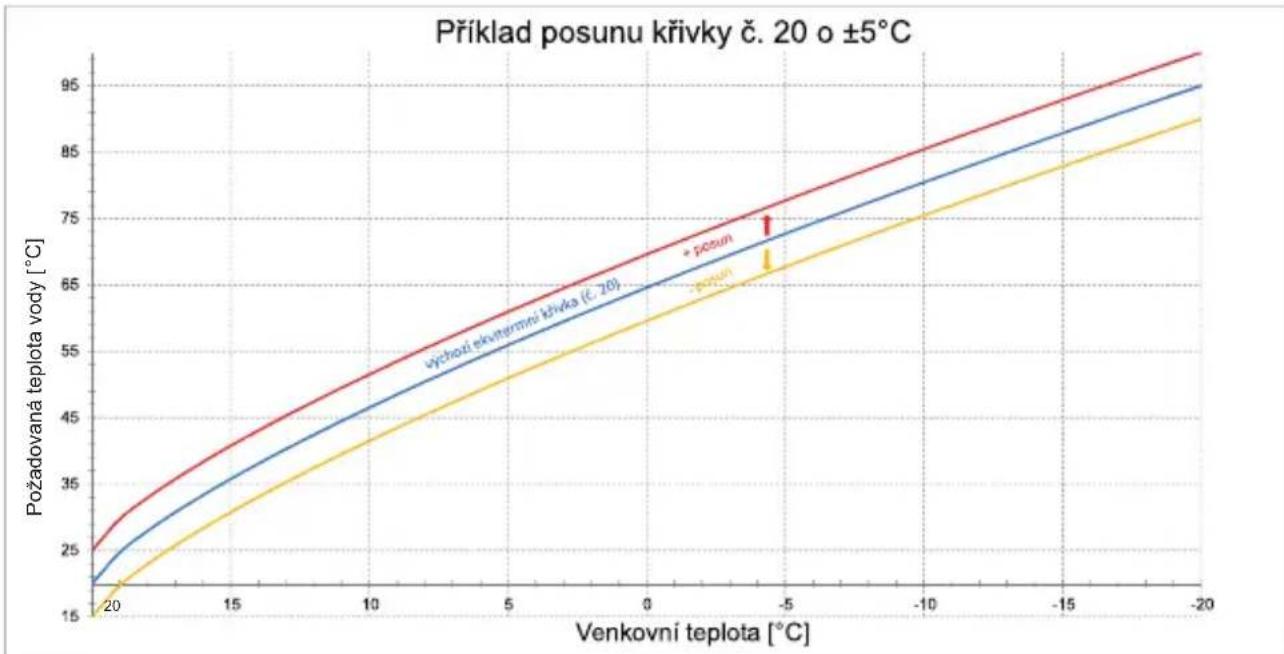

Příklad popisuje volbu ekvitermní křivky č.20 (modrá) a její posun o ±5°C.
line
| Venkovní teplota [°C] | Požadovaná teplota vody [°C] (východí skutérnění křivka (č. 20)) | Požadovaná teplota vody [°C] (+ posun) | Požadovaná teplota vody [°C] (- posun) | | --------------------- | -------------------------------------------------------- | -------------------------------------- | --------------------------------------- | | -20 | 25 | 25 | 15 | | -15 | 75 | 75 | 60 | | -10 | 90 | 90 | 80 | | -5 | 95 | 95 | 90 | | 0 | 95 | 95 | 95 | | 5 | 95 | 95 | 95 | | 10 | 95 | 95 | 95 | | 15 | 95 | 95 | 95 | | 20 | 95 | 95 | 95 |Pro názornější výběr ekvitermních křivek a parametrů doporučujeme:
https://history.elektrobock.cz/Equitherm

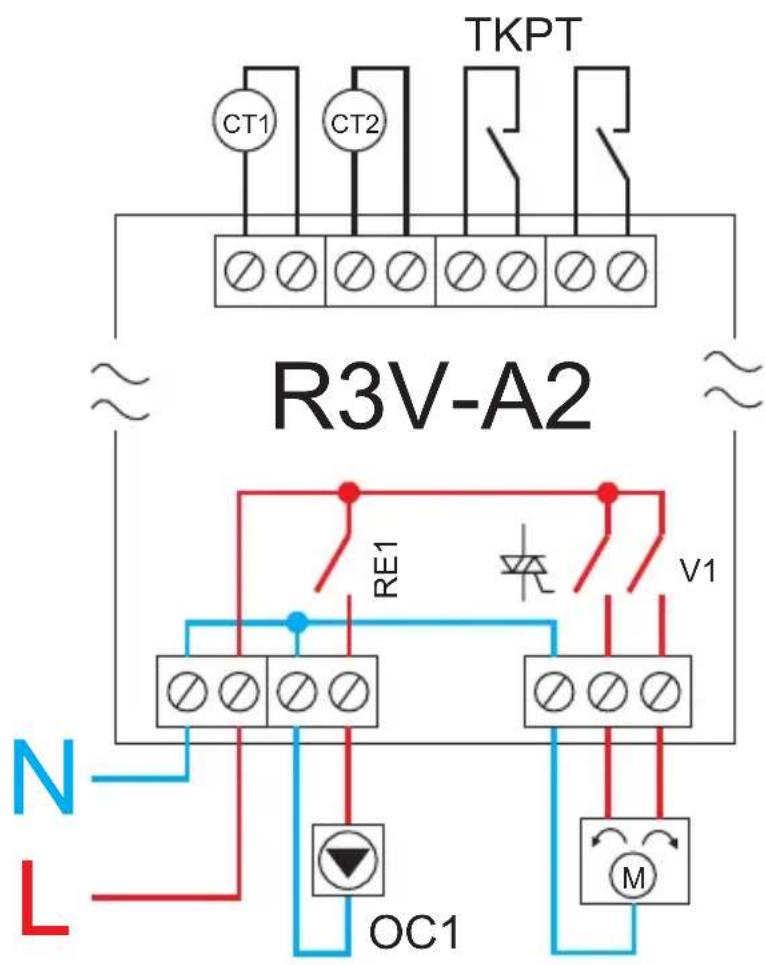

Zapojení svorek:
Obr. 3
CT2 - čidlo teploty za ventilem (typ CT01-10k)
TK - teplotní kontakt (bezpotenciálový)
Pokud některý z kontaktů (TK nebo PT) bude nevyužit, je nutné na jeho svorky instalovat drátovou propojku.
Příklad použití:
Obr. 4
Varianty termostatů:
Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!
Typy použitých čidel:
Čidlo na trubku (TYP: CT01-10k-S):
čidlo určené pro měření teploty na trubce (vodič silikon, délka 1,5 m, kovové pouzdro, pro měření do 99 °C).
CT01-10k je dostupné v následujících variantách:
• C - 10kΩ, vodič CYXY 2*0,5mm, délka 1.5 m, kovové pouzdro, pro měření do 70 °C
• S - 10kΩ, vodič silikon, délka 1.5 m, kovové pouzdro, pro měření do 99 °C
• P - 10kΩ, vodič CYXY 2*0,5mm délka 1.5 m, plastové pouzdro PVC, vhodné pro ponoření do kapaliny do 70 °C.
Venkovní čidlo (TYP: CT05-10k):
CT05-10k je dodávané včetně svorky. Doporučujeme čidlo na svorce umístit do krabice. Do záslepky krabice je vhodné vytvořit malý otvor (pro lepší cirkulaci vzduchu a přesnější měření), na vnitřní stranu umístit čidlo a nakonec přivést vodiče.
Čidlo NESMÍ být ponořeno do kapaliny!
Info: Pokud dojde k poruše čidla (zkrat, odpojeno, ...) a zařízení bude pracovat v režimu AUTO, dojde k uzavření ventilu.
Ochrana proti zatuhnutí čerpadla:
Regulátor protočí třicestný ventil pokud nedošlo k jeho posunu po dobu 14 dní a sepne oběhové čerpadlo na 2 min. aby nedošlo k zatuhnutí čerpadla či ventilu při delší neaktivitě. Během této doby regulátor nereaguje na žádné změny.
Upozornění: Montáž musí být prováděna bez napětí!
Jako první instalujte teplotní čidla, poté připojte servopohony, čerpadla a jako poslední instalujte zdroj! Při nedodržení postupu může dojít ke špatné adaptaci servopohonů!
Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací!
Doporučení: Při použití krouceného vodiče použijte dutinky.
| ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky) | |
| Číslo výrobku: Datum | prodeje: |
| Kontroloval: Razítko | prodejny: |
čidla jsou součástí balení
1ks - CT01-10k-S
1ks - CT05-10k
V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
