NÁVOD K OBSLUZE LKI64023AX ELECTROLUX

CS Návod k použití | Sporák 2

SK Návod na používanie | Sporák 31

Vítá vás Electrolux! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....2
2. BEZPEČNOSTNÍ POKYNY 5
3. INSTALACE....8
4. POPIS SPOTŘEBIČE....9
5. PŘED PRVNÍM POUŽITÍM.... 10
6. VARNÁ DESKA – DENNÍ POUŽÍVÁNÍ...... 11
7. VARNÁ DESKA - TIPY A RADY.... 16
8. VARNÁ DESKA – ČIŠTĚNÍ A ÚDRŽBA....18
9. TROUBA – DENNÍ POUŽÍVÁNÍ 18
10. TROUBA - FUNKCE HODIN....20
11. TROUBA - TIPY A RADY....21
12. TROUBA – ČIŠTĚNÍ A ÚDRŽBA.... 24
13. ODSTRAŇOVÁNÍ ZÁVAD....26
14. ENERGETICKÁ ÚČINNOST....28
15. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ.... 30

1. ▲BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním

postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
  • VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k běžnému domácímu použití ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.
• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Tento spotřebič musí být zapojen do napájecí sítě pomocí kabelu typu H05VV-F, který je odolný vůči teplotě zadního panelu.
• Tento spotřebič je určen k použití do nadmořské výšky 2000 m.
• Tento spotřebič není určen k použití na lodích a plavidlech.
• Neinstalujte spotřebič za ozdobnými dvířky, aby nedošlo k jeho přehřátí.
• Spotřebič neinstalujte na platformu.
• Spotřebič nepoužívejte s využitím externího časovače nebo samostatného dálkového ovládání.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

• K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.

• UPOZORNĚNÍ: U vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.
• VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• K čistění skleněných dvířek nebo skla sklopného víka varné desky nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• VÁROVÁNÍ: Je-li povrch prasklý, vypněte spotřebič, abyste zabránili možnému úrazu elektrickým proudem. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko.
• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby.
• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.
• Při vkládání nebo vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
• Před údržbou odpojte spotřebič od napájení.
• VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.
• Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby

s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.

• Při manipulaci s odkládací zásuvkou bud’te opatrní. Může být horká.

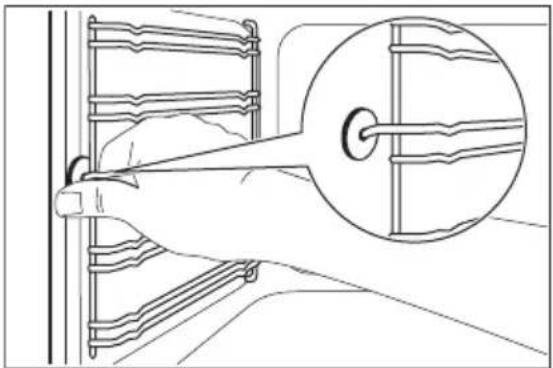

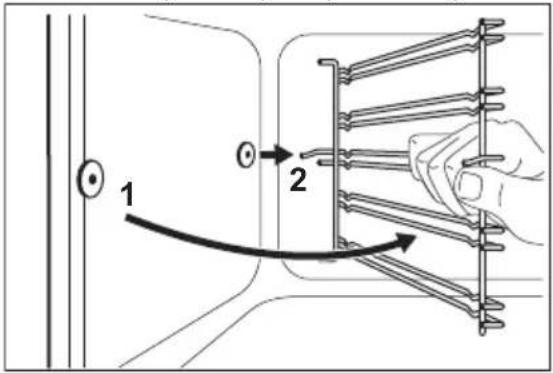

• Chcete-li odstranit drážky na rošty, vytáhněte z bočních stěn nejdřív jejich přední část a poté zadní část. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.
  • V pevné elektroinstalaci musí být začleněn prvek pro odpojení od sítě v souladu s elektroinstalačními předpisy.
• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Kuchyňská skříňka a výklenek musí mít vhodné rozměry.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.

• Některé části spotřebiče jsou pod proudem. Uzavřete spotřebič pomocí nábytku, abyste zabránili kontaktu s nebezpečnými částmi.

• Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Zajistěte instalaci stabilizačního prvku, který bude bránit převržení spotřebiče. Řid'te se pokyny v části „Instalace“.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Před zapojením síťové zástrčky do síťové zásuvky zcela zavřete dvířka spotřebiče.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí úrazu nebo popálení. Hrozí nebezpečí úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití spotřebič vypněte.
• Pokud je spotřebič v provozu, budte při otevírání jeho dvířek opatrní. Může uniknout horký vzduch.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k

indukčním varným zónám blíže než na 30 cm.

• Mezi varnou plochu a nádoby nevkládejte hliníkovou fólii ani jiné materiály, pokud výrobce tohoto spotřebiče nestanovil jinak.
• Používejte pouze příslušenství určené výrobcem pro tento spotřebič.
• Vždy používejte sklo a sklenice schválené k zavařování.

VAROVÁNÍ!

Hrozí nebezpečí požáru a výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:
  – Nepokládejte nádoby ani jiné předměty přímo na dno spotřebiče.
  – Nepokládejte hliníkovou fólii přímo na dno vnitřku spotřebiče.
  – Nenalévejte vodu přímo do horkého spotřebiče.
  – Po dokončení přípravy jídla nenechávejte ve spotřebiči vlhké talíře ani jídlo.
  – Při vkládání nebo vyjímání příslušenství bud’te opatrní.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

• Při pečení vláčných moučníků použijte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání. Tyto předměty v případě nutnosti přesunu po varné desce vždy zdvihněte.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před prováděním údržby spotřebič vypněte.
  Vytáhněte zástrčku ze sít'ové zásuvky.
• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.

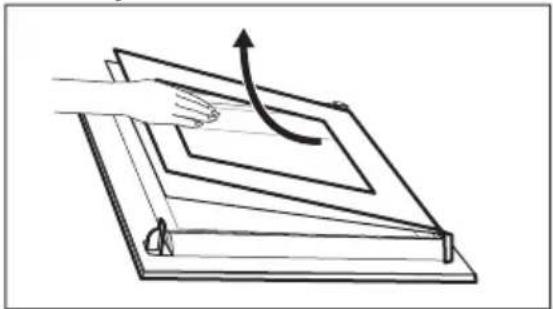

• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.

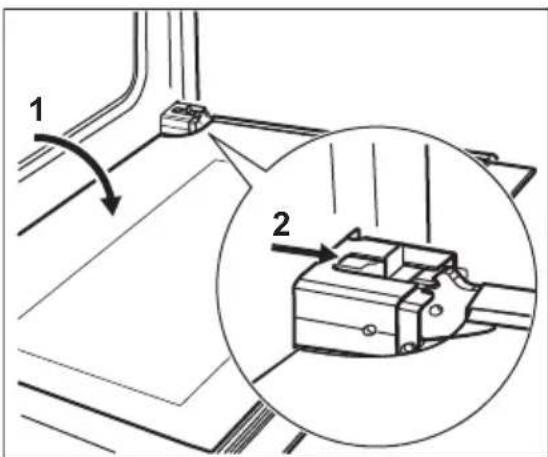

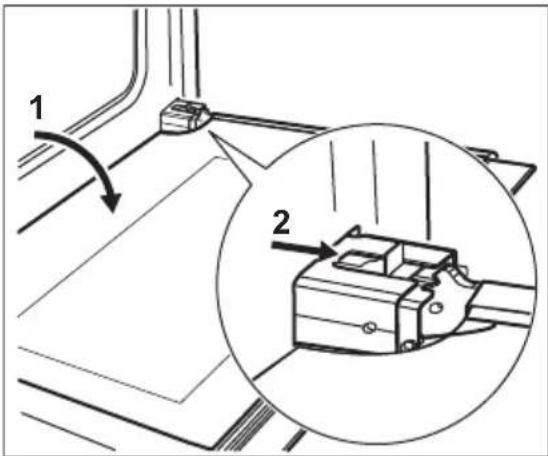

• Při snímání dvířek spotřebiče budťte opatrní. Dvířka jsou těžká!
• Zbytky tuků či jídel ve spotřebiči mohou způsobit požár.
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Dbejte na to, aby vnitřek spotřebiče a dvířka byly po každém použití vytřeny dosucha. Pára, která se tvoří během provozu spotřebiče, se sráží na stěnách vnitřku spotřebiče a může způsobovat korozi. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky

s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Použijete-li sprej do trouby, řídte se bezpečnostními pokyny uvedenými na jeho balení.
• Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čisticího prostředku.

2.5 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.
• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.
• Používejte pouze žárovky se stejnými vlastnostmi.

2.6 Servis

- Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko.

- Používejte pouze originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Spotřebič odpojte od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Technické údaje

Rozměry

Výška 847 - 867 mm

Šířka 596 mm

Hloubka 600 mm

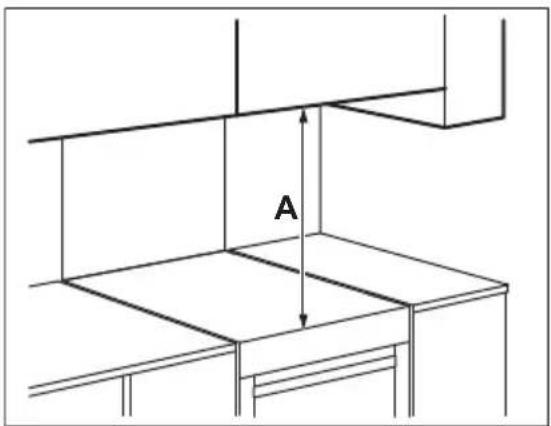

3.2 Umístění spotřebiče

Volně stojící spotřebič může být nainstalován mezi skřině na obou stranách, ke skřini na jedné straně a do rohu.

A

Minimální vzdálenosti

Rozměry mm

A 650

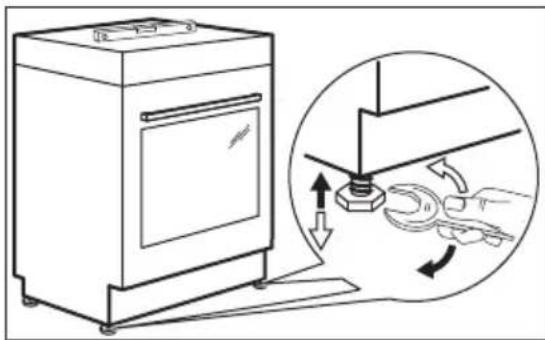

3.3 Vyrovnání spotřebiče

Pomocí seřiditelných nožiček na spodku spotřebiče nastavte výšku horní pracovní plochy do stejné úrovně s ostatními povrchy.

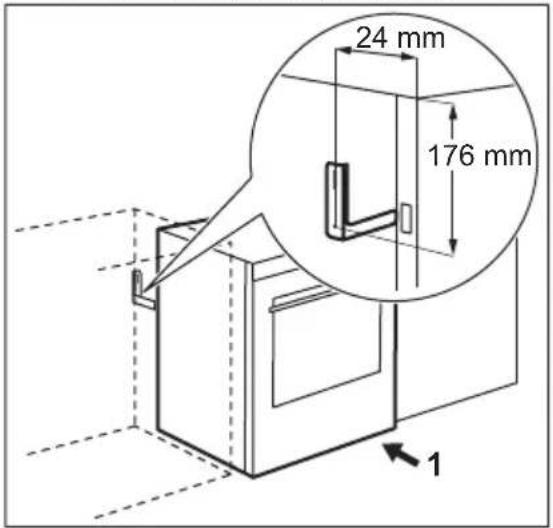

3.4 Ochrana proti překlopení

POZOR!

Nainstalujte ochranu proti překlopení, která zabrání pádu spotřebiče při jeho nesprávném zatížení. Ochrana proti překlopení funguje pouze tehdy, je-li spotřebič umístěn ve správném prostoru. Na vašem spotřebiči se nachází symboly zobrazené na obrázcích (dle modelu), které vás upozorňují na instalaci ochrany proti překlopení.

Ujistěte se, že jste ochranu proti překlopení nainstovali ve správné výšce.

Přesvědčte se, že je plocha za spotřebičem hladká.

1. Nastavte správnou výšku a umístění spotřebiče, než připojíte ochranu proti překlopení.
2. Nainstalujte ochranu proti překlopení ve výšce 176 mm pod úrovní horní pracovní plochy a 24 mm od levé strany spotřebiče skrze kruhový otvor na konzole. Viz obrázek. Přišroubujte jej do pevného materiálu nebo použijte vhodnou oporu (zed').
3. Tento otvor naleznete na levé straně zadní části spotřebiče. Viz obrázek. Spotřebič umístěte doprostřed prostoru mezi pracovní plochy (1). Jestliže je prostor mezi pracovními plochami kuchyňské linky větší, než je šířka spotřebiče, pak musíte pro vystředění spotřebiče upravit postranní rozměr.

24 mm 176 mm 1

4. POPIS SPOTŘEBIČE

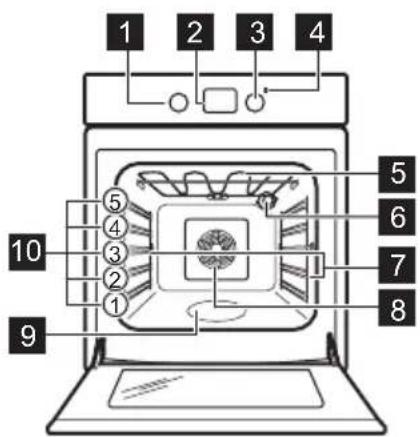

4.1 Celkový pohled

1 2 3 4 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

1 Volič pečicích funkcí

3.5 Elektrická instalace

VAROVÁNÍ!

Výrobce nenese zodpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

Spotřebič se dodává bez síťové zástrčky nebo napájecího kabelu.

Vhodné typy kabelů pro různé fáze:

Fáze Min. velikost kabelu

1 3x6,0 mm²

3 s nulovým vodičem 5x1,5 mm²

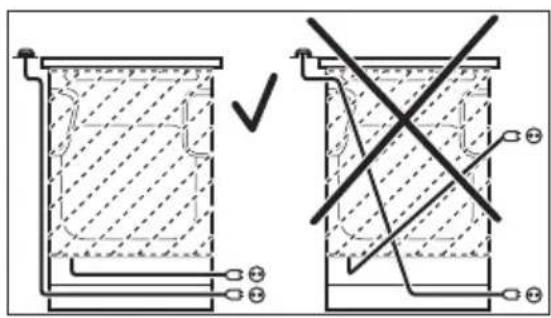

VAROVÁNÍ!

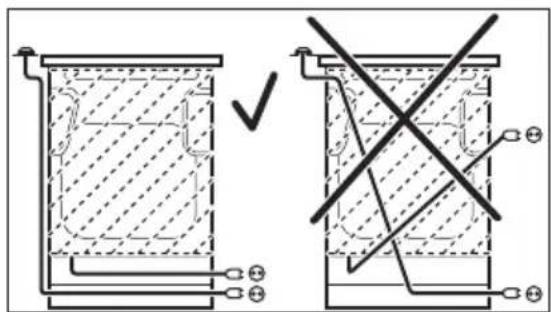

Napájecí kabel se nesmí dotýkat části spotřebiče zobrazené na obrázku stínovaně.

2 Displej
3 Ovladač (teploty)
4 Ukazatel/symbol teploty
5 Topné těleso
6 Osvětlení
7 Zasouvací mřížka, vyjímatelné
8 Ventilátor
9 Vlis vnitřku trouby – Zásobník na čištění vodou
10 Polohy mřížky

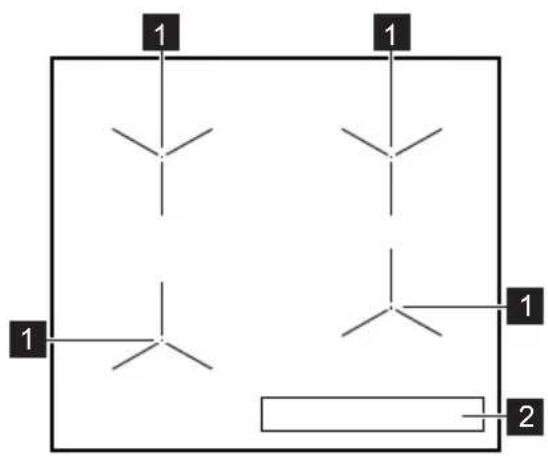

4.2 Varná deska – Přehled

1 Indukční varná zóna
2 Ovládací panel

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 První předehřívání a čištění

Před prvním použitím a kontaktem s potravinami předehřejte prázdný spotřebič. Ze spotřebiče může vycházet nepříjemný zápach a kouř. Během předehřívání místnost větrejte.

Dvířka jsou vybavena systémem pomalého zavírání. Dvířka nezavírejte silou.

1. Odstraňte ze spotřebiče veškeré příslušenství a vyjímatelné drážky na rošty.
2. Nastavte funkci .Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 1 h.
3. Zadejte funkci .Zadejte maximální teplotu.- Nechte spotřebič pracovat po dobu 15 min.
4. Zadejte funkci .Zadejte maximální teplotu.Nechte spotřebič pracovat po dobu 15 min.

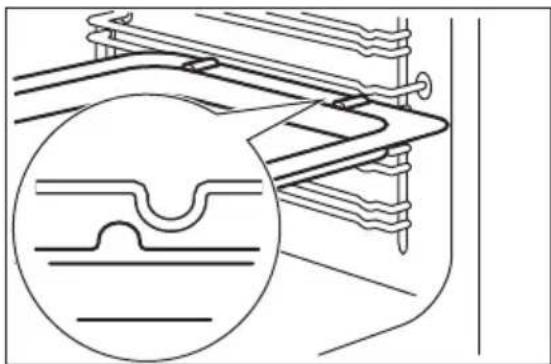

4.3 Příslušenství

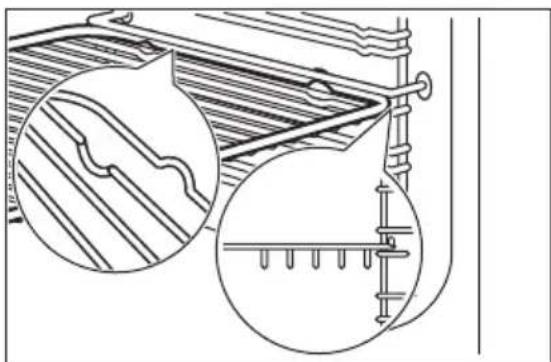

• Tvarovaný rošt Pro nádoby na pečení, koláčové formy, pečeně.
- Plech na pečení Pro koláče a sušenky.

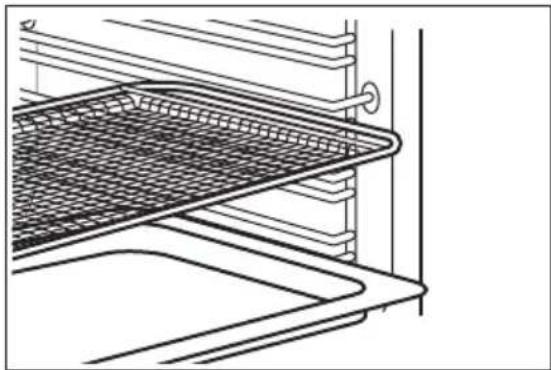

• AirFry plech Ke smažení jídla s menším množstvím oleje nebo bez pečicího papíru.

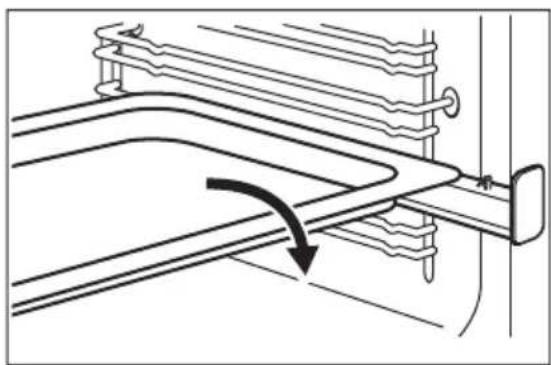

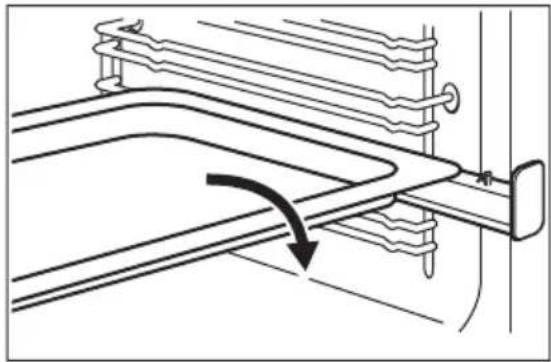

- Teleskopické výsuvy Pro rošty a plechy. - Úložná zásuvka Úložná zásuvka je umístěna pod prostorem trouby.

1. Vypněte spotřebič a počkejte, dokud nevychladne.
2. Spotřebič a příslušenství otřete pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku.
3. Příslušenství a vyjímatelné drážky na rošty vložte zpět do jejich původní polohy.

5.2 Používání senzorových tlačítek

K zapnutí funkce stiskněte a podržte příslušný symbol na displeji na alespoň jednu sekundu.

5.3 Nastavení času

Před použitím trouby musíte nastavit čas.

Po připojení spotřebiče k elektrické síti, po výpadku elektrické energie nebo není-li nastaven časovač, bliká.

Stiskněte nebo a nastavte správný čas. Asi po pěti sekundách blikání přestane a na displeji se zobrazí nastavený denní čas.

5.4 Změna času

Denní čas nelze změnit, pokud je zapnutá některá funkce.

Opakovaně stiskněte, dokud nezačne blikat ukazatel denního času.

Nastavení nového času provedete podle části „Nastavení času“.

5.5 Zasunovací ovladače

Chcete-li spotřebič použít, stiskněte ovladač. Ovladač se vysune.

6. VARNÁ DESKA – DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Ovládací panel varné desky

21 3 4 5 ● ● ① 11 9 99: 9 - + ●P 9 - + ●P 9 - + ●P 8 9 8

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

	Senzorové tlačítko	Funkce Poznámka
1	➊	Zap / Vyp Slouží k zapnutí a vypnutí varné desky.
2	➌	Hob ^2 Hood Slouží k zapnutí a vypnutí manuálního režimu funkce.
3	➎	Zámek / Dětská bezpečnostní pojistkaSlouží k zablokování a odblokování ovládacího panelu.
4	||	Pauza Slouží k zapnutí a vypnutí funkce.
5	- Displej nastavení teploty Ukazuje nastavení teploty.
6	- Ukazatele časovače varných zón	Ukazují, pro kterou zónu je nastavený čas.
7	- Displej časovače Ukazuje čas v minutách.
8	➌	- Slouží k volbě varné zóny.
9	+/-	- Slouží ke zvýšení nebo snížení času.
10	+/-	- Slouží k nastavení teploty.
11	P	PowerBoost Slouží k zapnutí funkce.

6.2 Displeje nastavení teploty

Displej Popis
0	Varná zóna je vypnutá.
1 - 9	Varná zóna je zapnutá.
u	Je zapnutá funkce Pauza.
A	Je zapnutá funkce Automatický ohřev.
P	Je zapnutá funkce PowerBoost.
E + číslice	Došlo k poruše.
= / ☑ ☐	OptiHeat control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / ucho-vat teplé / zbytkové teplo.
L	Je zapnutá funkce Zámek / Dětská bezpečnostní pojistka.
F	Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba.
-	Je zapnutá funkce Automatické vypnutí.

6.3 OptiHeat control (Třístupňový ukazatel zbytkového tepla)

⚠️ VAROVÁNÍ!

☐ / ☑ Dekud je kontrolka viditelná, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem varné nádoby.

Kontrolky se zobrazí, když je varná zóna horká. Kontrolky zobrazují úroveň zbytkového tepla u varných zón, které právě používáte:

- pokračovat ve vaření,

- uchovat teplé,

- zbytkové teplo.

Může se také zobrazovat kontrolka:

• pro sousedící varné zóny, i když je nepoužíváte,
- když položíte horkou nádobu na studenou varnou zónu,
- když je varná deska vypnutá, ale varná zóna je stále horká.

Kontrolka se přestane zobrazovat, když varná zóna vychladne.

6.4 Zapnutí a vypnutí

Stisknutím ① na jednu sekundu varnou desku zapnete nebo vypnete.

6.5 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,
- po zapnutí varné desky jste nenastavili teplotu,
- něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.
- se deska se přiliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.
- použijete nevhodné nádoby. Symbol se rozsvítí a za dvě minuty se varná zóna automaticky vypne. - po určité době nevypnete varnou zónu nebo nezměníte nastavení teploty. Po určité době se rozsvítí - a varná deska se vypne.

Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:

Nastavení teploty Varná deska se vy-pne po
u, 1 - 2	6 hodinách
3 - 4 5 hodinách
5 4 hodinách
6 - 9 1,5 hodině

6.6 Nastavení teploty

Pomocí zvýšite nastavenou teplotu. Pomocí snížite nastavenou teplotu. Současným stisknutím a vypnete varnou zónu.

6.7 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu a pak ji sníží na správné nastavení.

i

Aby bylo možné funkci zapnout, varná zóna musí být chladná.

Zapnutí funkce pro varnou zónu: stiskněte (rozsvítí se Ihned stiskněte + (rozsvítí se Ihned stiskněte, dokud se nezobrazí správné nastavení teploty. Po třech sekundách se rozsvítí

Vypnutí funkce: stiskněte —

6.8 PowerBoost

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

Zapnutí funkce pro varnou zónu: stiskněte P. Rozsvítí se P

Vypnutí funkce: stiskněte nebo. —

6.9 Časovač

Odpočítávání času

Pomocí této funkce můžete nastavit délku zapnutí varné zóny při jednom vaření.

Nejprve nastavte tepelný výkon pro danou varnou zónu, poté nastavte funkci.

Nastavení varné zóny: opakovaně stiskněte symbol ⚠️, dokud se nerozsvítí kontrolka požadované varné zóny.

Zapnutí funkce nebo změna času:

stisknutím symbolu nebo na časovači nastavte čas (0–99 minut). Jakmile kontrolka varné zóny začne pomalu blikat, odpočítává se čas.

Kontrola zbývajícího času: zvolte varnou zónu pomocí symbolu ☑ Kontrolka varné zóny začne rychle blikat. Na displeji se zobrazí zbývající čas.

Vypnutí funkce: zvolte varnou zónu pomocí symbolu ⚠️ a stiskněte . Zbývající čas se

bude odečítat zpět až do 00. Kontrolka varné zóny zhasne.

i

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

Vypnutí zvukové signalizace: stiskněte symbol ⚠️

Minutka

Když je varná deska zapnutá, ale není zapnutá žádná varná zóna, můžete tuto funkci použít jako Minutka. Na displeji nastavení tepelného výkonu se zobrazí

Zapnutí funkce: stiskněte symbol ⚠️

Stisknutím nebo na časovači nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte symbol ⚠️.

Vypnutí funkce: stiskněte a poté. — Zbývající čas se bude odečítat zpět až do 00.

i

Tato funkce nemá žádný vliv na provoz varných zón.

6.10 Pauza

Tato funkce přepne všechny zapnuté varné zóny na nejnižší tepelný výkon.

Když je funkce zapnutá, všechny ostatní symboly na ovládacích panelech jsou zablokovány.

Tato funkce nevypne funkce časovače.

1. Zapnutí funkce: stiskněte tlačítko ||. Rozsvití se ☑epelný výkon je snížen na hodnotu 1.

2. Pokyny pro vypnutí funkce: stiskněte ||.

Zobrazí se předchozí nastavení tepelného výkonu.

6.11 Zámek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte 🚙️Na čtyři sekundy se rozsvítí Ľasovač zůstane zapnutý.

Vypnutí funkce: stiskněte 📋. Zobrazí se předchozí nastavení teploty.

i

Funkci také vypnete vypnutím varné desky.

6.12 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí ① zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte ☐ Rozsvítí se . Pomocí ① varnou desku vypněte.

Vypnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte Rozsvítí se . Pomocí varnou desku vypněte.

Vyřazení funkce na jedno vaření: pomocí ① zapněte varnou desku. Rozsvítí se 📁 Na čtyři sekundy stiskněte 📋 Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí ②, funkce se opět zapne.

6.13 Hob ^2 Hood

Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně nastavení režimu a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.

i

U většiny odsavačů par je dálkový systém ovládání ve výchozím stavu vypnutý. Před použitím funkce jej zapněte. Více informací viz návod k použití odsavače par.

Automatický chod funkce

Automatický chod funkce zapnete nastavením automatického režimu na H1–H6. Varná deska je ve výchozím stavu nastavená na H5. Odsavač par reaguje vždy, když používáte varnou desku. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.

Automatické režimy

Automat-tické osvětlení		Vaření1)	Smaže-ní2)
Režim H0 Vyp Vyp Vyp
Režim H1 Zap Vyp Vyp
Režim H23)	Zap Rychlost	ventilátoru 1	Rychlost ventilátoru 1
Režim H3 Zap Vyp Rychlost			ventilátoru 1
Režim H4 Zap Rychlost		ventilátoru 1	Rychlost ventilátoru 1
Režim H5 Zap Rychlost		ventilátoru 1	Rychlost ventilátoru 2
Režim H6 Zap Rychlost		ventilátoru 2	Rychlost ventilátoru 3

1) Varná deska rozpozná proces vaření a nastaví rychlost ventilátoru v souladu s automatickým režimem.

2) Varná deska rozpozná proces smažení a nastaví rychlost ventilátoru v souladu s automatickým režimem.

3) Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.

Změna automatického režimu

1. Vypněte spotřebič.

2. Stiskněte na tři sekundy. Displej se rozsvítí a zhasne.

3. Na tri sekundy stiskněte , dokud se nerozsvítí bnebo .

4. Několikrát stiskněte, dokud se nerozsvítí
5. Stisknutím + časovače vyberte automatický režim.

i

Chcete-li odsavač par ovládat přímo na panelu odsavače par, vypněte automatický režim funkce.

i

Po dokončení vaření a vypnutí varné desky může ventilátor odsavače par ještě nějakou dobu pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabrání v jeho náhodném spuštění.

Manuální ovládání rychlosti ventilátoru

Funkci můžete také ovládat ručně. Chcete-li to udělat, stiskněte symbol 📋když je varná deska zapnutá. Tím se vypne automatický chod funkce a umožní vám to ručně změnit rychlost ventilátoru. Stisknutím symbolu 📋zvýšíte rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a stisknete symbol 📋znovu, nastavíte rychlost ventilátoru na 0, čímž ventilátor odsavače par vypnete. Opětovným stisknutím symbolu 📋ventilátor znovu spustíte s rychlostí 1.

i

Automatický chod této funkce zapnete tak, že vypnete a opět zapnete varnou desku.

Zapnutí osvětlení

Varnou desku můžete nastavit tak, aby se při jejím zapnutím automaticky zapnulo i osvětlení. Učiníte tak nastavením automatického režimu na H1–H6.

i

Osvětlení na odsavači par se vypne dvě minuty po vypnutí varné desky.

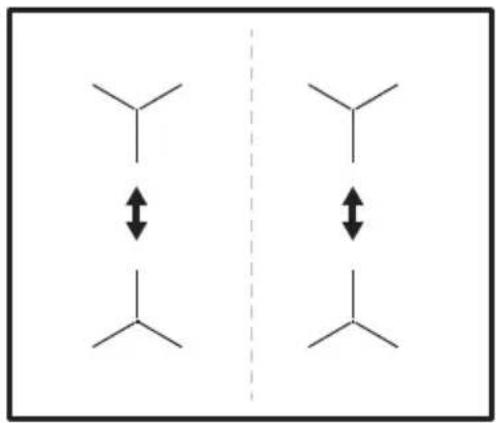

6.14 Funkce Rízení výkonu

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Viz obrázek.
• Každá fáze se vyznačuje maximálním elektrickým zatižením.
• Tato funkce rozděluje výkon mezi varné zóny zapojené do stejné fáze.
• Funkce se zapne, když celkové elektrické zatížení varných zón zapojených do jedné fáze přesáhne stanovenou hodnotu.
• Tato funkce snižuje výkon pro ostatní varné zóny zapojené do stejné fáze.
• Displej varných zón se sníženým výkonem se mění v rozmezí dvou úrovní.

Viz kapitoly o bezpečnosti.

7.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo ve varné nádobě velmi rychle.

Indukční varné zóny používejte s vhodnými nádobami.

Materiál nádobí

Nádoba je vhodná pro indukční varnou desku, jestliže:

• voda na varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít.
• dno varné nádoby přitahuje magnet.

Dno nádoby musí být co nejrovnější a nejsilnější.

Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.

Rozměry nádobí

Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby.

Účinnost varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.

7.2 Minimální průměr nádoby

Varná zó-na	Průměr varné nádoby (mm)	Výkon (W)
Levá zadní 125 - 140 1400/2500
Pravá zadní 145 - 180 1800/2800
Pravá přední 145 - 180 1800/2800
Levá přední 180 - 210 2300/3600

7.3 Hluk během provozu

Tyto zvuky jsou normální a neznamenají žádnou závadu. Hlučnost varných nádob se může lišit v závislosti na materiálu nádob a úrovni výkonu.

Hluk související s varnými nádobami:

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• hučení: používáte vysoký výkon.

Hluk související s varnou deskou:

• cvakání: dochází ke spínaní elektrických přepínačů.
• syčení, bzučení: ventilátor pracuje.
• rytmický zvuk: je detekována nádoba.

7.4 Öko Timer Časovač ECO Timer

Pro úsporu energie se topné těleso varné zóny vypne před zazněním upozornění odpočítávání času. Rozdíl v provozní době závisí na nastavení teploty a délce přípravy jídla.

7.5 Zjednodušená příručka k vaření

Vztah mezi nastavením teploty a spotřebou energie příslušné varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.

Údaje v tabulce jsou pouze orientační.

Tepelný výkon Použití: Čas		Tipy(min)
	Udržení teploty hotového jídla. dle potře-by	Nádobu zakryjte pokličkou.
1 - 2 Holandská omáčka, rozpouštění má-sla, čokolády nebo želatiny.		5 - 25 Čas od času zamíchejte.
2 Ztuhnutí nadýchaných omelet a vol-ských ok.		10 - 40 Připravujte zakryté pokličkou.
2 - 3 Dušení jídel z rýže a mléčných jídel,ohřívání hotových jídel.		25 - 50 Přidejte alespoň dvakrát tolik vody nežrýže, mléčná jídla v polovině doby při-pravy zamíchejte.
3 - 4 Dušení zeleniny, ryb a masa v páře. 20 - 45 Přidejte několik lžic vody. Během du-šení kontrolujte množství vody.
4 - 5 Vaření brambor a jiné zeleniny. 20 - 60 Naplňte dno hrnce 1–2 cm vody. Bě-hem vaření kontrolujte množství vody.Udržujte hrnec zakrytý pokličkou.
4 - 5 Příprava většího množství jídla, duše-ných pokrmů a polévek.		60 - 150 Až 3 l tekutiny plus přísady.
6 - 7 Mírné smažení: plátky masa, cordonbleu z telecího masa, kotlety, karbanát-ky, klobásy, játra, jiška, vejce, palačin-ky a koblihy.		dle potře-by Podle potřeby otočte.
7 - 8 Prudké smažení, opečená bramb. ka-še, steaky z roštěnce, steaky.		5 - 15 Podle potřeby otočte.
9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso), fritování hranolků.
	Vaření velkého množství vody. Je zapnuto PowerBoost.

8. VARNÁ DESKA – ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Všeobecné informace

• Varnou desku po každém použití vyčistěte.
• Varné náčiní používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Vždy používejte škrabku doporučenou pro varné desky se skleněným povrchem. Škrabku používejte pouze jako další nástroj k čištění skla po standardním čištění.

VAROVÁNÍ!

K čištění skleněného povrchu nepoužívejte nože ani jiné ostré kovové nástroje.

8.2 Čištění varné desky

• Odstraňte okamžitě: roztavený plast, plastovou fólii, sůl, cukr a potraviny s cukrem, jinak by znečištění mohlo varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.
• Odstraňujte až po vychladnutí varné desky: stopy vodního kamene, stopy vody, tukové skvrny, kovově lesklé zabarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku vytřete do sucha měkkým hadříkem.
• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a očistěte skleněný povrch hadříkem.

9. TROUBA – DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Funkce trouby

VAROVÁNÍ!

Před zahájením procesu přípravy ani během něj nenalévejte do vyryté části vnitřku trouby žádné tekutiny. Hrozí nebezpečí poškození.

Poloha Vypnuto

Trouba je vypnutá.

Pravý horký vzduch

K pečení na maximálně dvou roštech současně a k sušení potravin. Nastavte teplotu trouby o 20 - 40 °C nižší než při použití funkce Horní/spodní ohřev.

Pizza / AirFry

K pečení pizzy a dalších pokrmů, které vyžadují vyšší teplotu zespodu. /

Ke smažení jídla s menším množstvím oleje nebo bez pečicího papíru. Pro pokrmy jako hranolky nebo pizza.

Horní/spodní ohřev / Čištění vodou

K pečení a opékání jídel na jedné úrovni trouby. Viz kapitolu „Čištění a údržba“ pro více informací o: Čištění vodou.

Sušení

K sušení nakrájených potravin.

Velkoplošný gril

Ke grilování velkého množství tenkých kusů potravin a k opékání chleba.

Turbo gril

K pečení velkých kusů masa nebo drůbeže s kostmi na jedné úrovni. K zapékání a pečení dozlatova.

Vlhký horkovzduch

Tato funkce byla použita ke splnění nařízení o třídě energetické účinnosti a ekologickém designu (podle směrnice EU 65/2014 a EU

66/2014). Testy podle normy: IEC/EN 60350-1.

Je navržena k úspoře energie při přípravě pokrmů.

Dvířka trouby by měla být během pečení zavřená, aby nedošlo k přerušení funkce a aby trouba fungovala co nejúsporněji.

Při použití této funkce se teplota ve vnitřku trouby může lišit od nastavené teploty. Může dojít ke snížení tepelného výkonu. Obecná doporučení ohledně úspory energie viz kapitola „Energetická účinnost“, Úspora energie.

Pokyny k přípravě viz kapitola „Tipy a rady“, Vlhký horkovzduch.

Když použiváte tuto funkci, osvětlení se vypne automaticky.

Jídlo můžete rozmrazit pomocí funkce Vlhký horkovzduch, aniž byste museli nastavit teplotu.

9.2 Zapnutí a vypnutí trouby

Podle daného modelu má váš spotřebič symboly ovladače, ukazatele nebo kontrolky:

• Ukazatel se rozsvítí, když trouba začne hřát.
• Kontrolka se rozsvítí, když je trouba v provozu.

• Symbol ukazuje, zda ovladač řídí jednu z varných zón, funkce trouby nebo teplotu.

• Otočte ovladačem funkcí trouby na požadovanou funkci.

• Otočte ovladačem teploty na požadovanou teplotu.

• Troubu vypnete otočením ovladače funkcí a teploty trouby do polohy vypnuto.

9.3 Chladicí ventilátor

Když je trouba v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch trouby chladný. Jestliže troubu vypnete, bude chladicí ventilátor pokračovat v chlazení až do úplného ochlazení trouby.

9.4 Vložení příslušenství do trouby

Hluboký pekáč / plech zasuňte mezi drážky zvolené úrovně roštu.

Zatlačte rošt mezi vodicí lišty drážky roštu.

AirFry plech na pečení:

Vložte plech na pečení AirFry do třetí polohy roštu. Vložte plech na pečení do první polohy roštu.

• Pro vyšší bezpečnost má veškeré příslušenství na horní straně pravého a levého okraje malé zářezy. Tyto zářezy také fungují jako ochrana proti překlopení.
- Zvýšený okraj roštu slouží jako ochrana proti sklouznutí varných nádob.

9.5 Teleskopické výsuvy - vložení příslušenství trouby

i

Pokyny k instalaci teleskopických výsuvů uschovejte pro budoucí použití.

Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

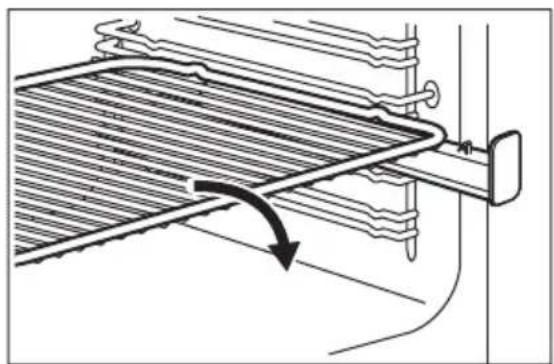

Tvarovaný rošt:

Položte tvarovaný rošt na teleskopické výsuvy tak, aby nožičky směřovaly dolů.

Položte hluboký pekáč nebo hluboký plech na teleskopické výsuvy.

10. TROUBA - FUNKCE HODIN

10.1 Displej

A. Funkce hodin
B. Časovač

10.2 Tlačítka

Tlačítko Funkce Popis
—	MINUS Slouží k nastavení času.
➊	HODINY Slouží k nastavení funkce hodin.
+	PLUS Slouží k nastavení času.

10.3 Funkce hodin

Funkce hodin Použití
	DENNÍ ČAS K nastavení, změně nebo kontrole denního času.
|→|	TRVÁNÍ Slouží k nastavení délky provozu trouby.
	MINUTKA K nastavení odpočítávání času. Tato funkce nemá žá-dný vliv na provoz trouby. Tuto funkci můžete zapnout kdykoliv, i u vypnuté trouby.

10.4 Nastavení funkce TRVÁNÍ

1. Nastavte funkci trouby a teplotu.
2. Opakovaně stiskněte, dokud nezačne blikat |→|

3. Použijte nebo k nastavení času TRVÁNÍ.
   Na displeji se zobrazí |→|

4. Po uplynutí času začne blikat a žazní zvukový signál. Spotřebič se automaticky vypne.

5. Chcete-li zvukový signál vypnout, stiskněte libovolné tlačítko.

6. Otočte ovladačem funkcí trouby a ovladačem teploty do polohy vypnuto.

10.5 Nastavení funkce MINUTKA

1. Opakovaně stiskněte, dokud nezačne blikat

11. TROUBA - TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

1. Použijte nebo k nastavení potřebného času.
   Funkce Minutka se po pěti sekundách spustí automaticky.
2. Po uplynutí nastaveného času zazní zvukový signál. Chcete-li zvukový signál vypnout, stiskněte libovolné tlačitko.
3. Otočte ovladačem funkcí trouby a ovladačem teploty do polohy vypnuto.

10.6 Zrušení funkce hodin

1. Opakovaně stiskněte, dokud nezačne blikat ukazatel požadované funkce.

2. Stiskněte a podržte .— Funkce hodin by měla zhasnout během několika sekund.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

11.1 Vlhký horkovzduch

Chléb a pizza

Jídlo Teplota (°C) Čas (min) Poloha roštu

Žemle 180 25 - 35 3

Mražená pizza 350 g 190 25 - 35 3

Koláče na plechu na pečení

Jídlo Teplota (°C) Čas (min) Poloha roštu

Roláda 180 20 - 30 3

Sušenka brownie 180 30 - 40 3

Koláče ve formě

Jídlo Teplota (°C) Čas (min) Poloha roštu

Suflé 200 30 - 40 3

Koláčový korpus z piškotového těsta 180 20 - 30 3

Piškotový dort 150 25 - 35 3

Ryby

Jídlo Teplota (°C) Čas (min) Poloha roštu

Ryby v sáčcích 300 g 180 25 - 35 3

Celá ryba 200 g 180 25 - 35 3

Rybí filé 300 g 180 25 - 35 3

Maso

Jídlo Teplota (°C) Čas (min) Poloha roštu
Maso v sáčku 250 g 200 25 - 35 3
Maso na vidlici 500 g	200 30 - 40 3

Malé kusy pečiva

Jídlo Teplota (°C) Čas (min) Poloha roštu
Sušenky	180 25 - 35 3
Makronky	160 25 - 35 3
Muffin	180 25 - 35 3
Slaný keks	170 20 - 30 3

Jídlo Teplota (°C) Čas (min) Poloha roštu

Placičky z křehkého těsta 150 25 - 35 3

Dortíky 170 15 - 25 3

Vegetariánské

Jídlo Teplota (°C) Čas (min) Poloha roštu

Zeleninová směs v sáčku 400 g 180 25 - 35 3

Omeleta 200 20 - 30 3

Zelenina na pekáči 700 g 180 25 - 35 3

11.2 Informace pro zkušebny

Jídlo Funkce Te-		Čas (min) Příslušen-ství		Poloha roštu
		plo ta (°C)
Malé koláčky (20 malých koláčků na plech)	Horní/spodní ohřev 170 20 - 30 Plech na pe-čení			4
Malé koláčky (20 malých koláčků na plech) ^1)	Pravý horký vzduch 150 20 - 30 Plech na pe-čení			2
Malé koláčky (20 malých koláčků na plech) ^1)	Pravý horký vzduch 150 25 - 35 Tác / odka-pávací plech			1 + 4
Jablečný koláč, 2 formy (∅ 20 cm) na roštu, položené úhlopříčně	Horní/spodní ohřev 180 70 - 90 Mřížka	1
Jablečný koláč, 2 formy (∅ 20 cm) na roštu, položené úhlopříčně	Pravý horký vzduch 160 70 - 90 Mřížka	2
Jablečný koláč, 2 formy (∅ 20 cm) na roštu, položené úhlopříčně	Pizza	160 60 - 80 Mřížka	2
Piškotová buchta bez tuku, 1 forma (∅ 26 cm) na roštu	Horní/spodní ohřev 170 30 - 40 Mřížka	3
Piškotová buchta bez tuku, 1 forma (∅ 26 cm) na roštu	Pravý horký vzduch 150 35 - 45 Rošt	2
Piškotová buchta bez tuku, 1 forma (∅ 26 cm) na ro-štu ^1)	Pravý horký vzduch 160 25 - 35 Rošt	1 + 4
Křehké těsto / pruh těsta	Pravý horký vzduch 140 20 - 35 Plech na pe-čení			3
Křehké těsto / pruh těstaJídlo Funkce Te-	Pravý horký vzduch 140 20 - 30 Plech na pe-čeníČas (min) Příslušen-ství			1 + 4Poloha roštu
		plo ta (°C)
Křehké těsto / pruh těsta Horní/spodní ohřev 160 20 - 35 Plech na pe-				3
				čení
Topinky 1)	Velkoplošný gril Max	1 - 5 Mřížka 4
Hovězí hamburger Grilování Max		15 - 20 první strana.10 - 15 druhá strana.	Mřížka / od-kapávací plech	4 + 1

1) Nechte troubu 10 minut předehřát.

12. TROUBA – ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Poznámky k čištění

Čisticí prostředky

• Přední stranu spotřebiče očistěte pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku. Očistěte a zkontrolujte těsnění dvířek kolem rámu vnitřku trouby.
• Kovové plochy očistěte pomocí čisticího roztoku.
• Skvrny vyčistěte pomocí šetrného čisticího prostředku.

Každodenní použití

• Vnitřek trouby očistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár.
• Ve spotřebiči neuchovávejte potraviny déle než 20 minut. Po každém použití vysušte vnitřek spotřebiče pouze hadříkem z mikrovlákna.

Příslušenství

• Všechno příslušenství vyčistěte po každém použití a nechte jej oschnout. Použijte pouze hadřík z mikrovlákna namočený v roztoku teplé vody a šetrného mycího prostředku. Příslušenství nečistěte v myčce nádobí (kromě plechu AirFry).
• Nepřilnavé příslušenství a plech na pečení AirFry nečistěte pomocí abrazivních

čisticích prostředků nebo ostrých předmětů.

12.2 Čištění plechu AirFry

1. Položte plech AirFry na plech na pečení.
2. Nalijte horkou vodu s čisticím prostředkem a nechte ji nasáknout.
3. Výčistěte plech AirFry pomocí houby nebo k odstranění zbytků jídla použijte kartáč.
   Lze ho rovněž umýt v myčce nádobí.

12.3 Trouby z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkým hadříkem nebo houbou. Osušte je měkkým hadříkem.

Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby. Ovládací panel vyčistěte se stejnou opatrností.

12.4 Vyjmutí drážek na rošty

K vyčištění trouby vyjměte drážky na rošty.

1. Odtáhněte přední část drážek na rošty od stěny trouby.

1. Odtáhněte zadní konec drážek na rošty od stěny trouby a vytáhněte je ven.

1 2

i

Zarážky na teleskopických výsuvech musí směřovat dopředu.

Drážky roštů instalujte stejným postupem v opačném pořadí.

!

POZOR!

Ujistěte se, že delší upevňovací drát je vepředu. Konce obou drátů musí směřovat dozadu. Nesprávná instalace může poškodit smalt trouby.

12.5 Pokyny k použití: Čištění vodou

Tento proces čištění využívá vlhkost k odstranění zachyceného tuku a zbytků jídel ze spotřebiče.

1. Nalijte vodu do vlisu vnitřku trouby: 250ml.
2. Nastavte funkci
3. Nastavte teplotu na 90 °C.
4. Nechte spotřebič pracovat po dobu 30 min.
5. Vypněte spotřebič.
6. Vyčkejte, dokud spotřebič nevychladne. Osušte vnitřek měkkým hadříkem.

12.6 Odstranění dvířek trouby

Čištění si usnadníte, vysadíte-li dvířka.

1. Otevřete plně dvířka.
2. Posunujte šoupátko, dokud neuslyšíte cvaknutí.
3. Přivírejte dvířka, dokud se šoupátko nezajistí.
4. Odstraňte dveře. Dvířka odstraníte jejich vytažením směrem dopředu nejprve na jedné a poté na druhé straně.

Po vyčištění dvířka trouby nasad'te zpět opačným postupem. Ujistěte se, že při zasouvání dvířek uslyšite klapnutí. V případě potřeby použijte sílu.

12.7 Vytažení a vyčištění skleněných panelů dvířek

i

Sklo v dvířkách vašeho spotřebiče může být různého typu a tvaru dle příkladů na obrázcích. Počet skleněných panelů se může také lišit.

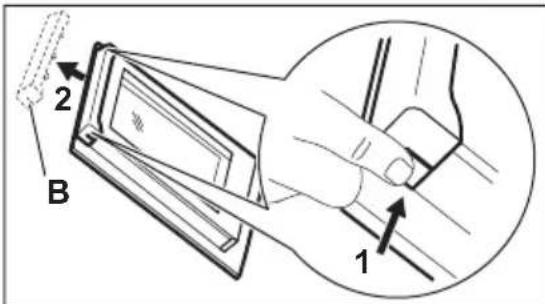

1. Uchopte okrajovou lištu B na horní straně dvířek na obou stranách a zatlačením směrem dovnitř uvolněte svorku těsnění.

2 B 1

1. Vytáhněte lištu dopředu a odstraňte ji.

2. Postupně uchopte skleněné panely na jejich horní straně a vytáhněte je nahoru z kolejniček.

1. Vyčistěte skleněné panely dvířek spotřebiče.

Panely nainstalujete obráceným postupem.

12.8 Výměna žárovky

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

Žárovka může být horká.

1. Vypněte troubu. Počkejte, dokud trouba nevychladne.
2. Odpojte troubu od elektrické sítě.
3. Na dno vnitřku trouby položte utěrku.

Zadní žárovka

Skleněný kryt žárovky se nachází na zadní straně vnitřku trouby.

1. Skleněným krytem otočte proti směru hodinových ručiček a sejměte jej.
2. Škleněný kryt vyčistěte.
3. Žárovku v troubě vyměňte za novou, žáruvzdornou do teploty 300 °C. Použijte žárovku stejného typu.
4. Nasad'te skleněný kryt.

12.9 Zásuvka

VAROVÁNÍ!

Do zásuvky nevkládejte žádné potraviny.

VAROVÁNÍ!

V zásuvce neuchovávejte hořlavé předměty, jako jsou čisticí materiály, plastové sáčky, rukavice do trouby, papír, čisticí prostředky, aerosoly, plastové předměty). Při používání trouby může být zásuvka horká. Hrozí nebezpečí požáru.

Zásuvku pod troubou lze vyjmout za účelem čištění.

Vyjmutí zásuvky:

1. Zcela vytáhněte zásuvku.
2. Zásuvku mírně nadzvedněte, aby se dala zvednout nahoru pod úhlem vodicích lišt zásuvky.

Při instalaci zásuvky postupujte podle postupu v opačném pořadí.

13. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

13.1 Co dělat, když...

Problém Možná příčina Řešení

Spotřebič nelze zapnout. Spotřebič není zapojen do elektrické sitě nebo je zapojen nesprávně.	Zkontrolujte, zda je spotřebič správně zapojený do elektrické sitě.
Spotřebič nelze zapnout. Je spálená pojistka. Zkontrolujte, zda příčinou závadynení pojistka. Pokud dochází k opakovanému spálení pojistky, obraťtese na autorizovaného elektrikáře.
Problém Možná příčina Řešení
Varnou desku nelze zapnout ani používat.	Stiskli jste dvě nebo více senzorových tlačítek současně.	Stiskněte pouze jedno senzorové tlačítko.
Varnou desku nelze zapnout ani používat.	Na ovládacím panelu je voda nebo skvrny od tuku.	Vyčistěte ovládací panel.
Zazní zvukový signál a varná deska se vypne.Když se varná deska vypne, ozve se zvukový signál.	Zakryli jste jedno nebo více senzorových tlačítek.	Odstraňte předmět ze senzorových tlačítek.
Varná deska se vypne.	Něco blokuje pole snímače Ⓕ	Odstraňte předmět ze senzorového tlačítka.
Kontrolka zbytkového tepla se ne- rozsvítí.	Zóna byla zapnutá jen krátkou dobu, a není proto horká.	Jestliže byla varná zóna zapnutá dostatečně dlouho, aby byla horká, obrat’te se na autorizované servisní středisko.
Funkce automatického ohřevu nefunguje.	Zóna je horká. Nechte zónu dostatečně vychlad- nout.
Funkce automatického ohřevu nefunguje.	Je nastaven nejvyšší tepelný výkon.	Nejvyšší nastavení teploty má stejný výkon jako funkce.
Nastavení tepelného výkonu kolísá mezi dvěma stupni.	Funkce řízení výkonu je zapnutá. Viz kapitola „Varná deska – Denní používání“.
Senzorová tlačítka se zahřívají. Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků.		Je-li to možné, velké nádoby použí- vejte na zadních varných zónách.
Když se dotknete senzorových tlačí- tek na panelu, nezazní žádný signál.	Signály jsou deaktivovány. Aktivujte signály. Viz kapitola „Varná deska – Denní používání“.
Na displeji varné desky se zobrazí - .	Funkce Automatické vypnutí je za- pnutá.	Varnou desku vypněte a znovu ji za- pněte.
Na displeji varné desky se zobrazí L.	Je zapnutá funkce dětské bezpeč- nostní pojistky nebo blokování tlačí- tek.	Viz kapitola „Varná deska – Denní používání“.
Na displeji varné desky se zobrazí F.	Na varné zóně není žádná nádoba. Na varnou zónu postavte nádobu.
Na displeji varné desky se zobrazí F.	Nesprávná nádoba. Použijte správnou nádobu. Viz kapi- tola „Tipy a rady“.
Na displeji varné desky se zobrazí F.	Průměr dna nádoby je pro zónu při- liš malý.	Používejte varné nádoby se správ- nými rozměry. Viz kapitola „Tipy a rady“.
Trouba nehřeje. Trouba je vypnutá. Zapněte troubu.
Trouba nehřeje. Hodiny nejsou nastavené. Nastavte hodiny.
Trouba nehřeje. Nebyla provedena nezbytná nastavení.		Zkontrolujte správnost nastavení.
Osvětlení nefunguje. Žárovka je vadná. Vyměňte žárovku.

Problém Možná příčina Řešení
Na displeji se zobrazí „12.00“. Došlo k výpadku proudu. Resetujte hodiny.

Na jídle a vnitřku trouby se usazuje pára a kondenzát.

Ponechali jste pokrm v troubě příliš dlouho.

Po dokončení přípravy nenechávejte jidla v troubě déle než 15 - 20 minut.

13.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu vnitřku spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme vám zapsat si údaje sem:

Model (Mod.) ......

Výrobní číslo (PNC) ......

Sériové číslo (S.N.) ......

14. ENERGETICKÁ ÚČINNOST

14.1 Informace o výrobku podle nařízení EU o ekologickém designu pro varnou desku

Označení modelu LKI64023AX
Typ varné desky Varná deska zabudovaná ve volně stojícím sporáku
Počet varných zón 4
Technologie ohřevu Indukce
Průměr kruhových varných zón (∅) Levá přední		21.0 cm
		Levá zadní
		Pravá přední
		Pravá zadní
Spotřeba energie na varnou zónu (EC electric cooking)	Levá přední	191.0 Wh/kg
	Levá zadní	177.0 Wh/kg
	Pravá přední	189.0 Wh/kg
	Pravá zadní	178.0 Wh/kg
Spotřeba energie varné desky (EC electric hob) 183.8 Wh/kg

IEC/EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost – část 2: Varné desky – metody pro měření výkonu.

14.2 Varná deska – Úspora energie

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

- Při ohřívání vody použijte jen potřebné množství.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Nádoby stavte přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

14.3 Informační list výrobku a informace o výrobku dle nařízení EU o energetických štítcích a ekodesignu pro trouby

Jméno dodavatele Electrolux
Označení modelu LKI64023AX 940003112
Index energetické účinnosti 95,3
Třída energetické účinnosti A
Spotřeba energie při standardním zatížení, konvenční ohřev 0.95 kWh/cyklus
Spotřeba energie při standardním zatížení, režim nuceného větrá-ku	0.82 kWh/cyklus
Počet dutin 1
Zdroj tepla Elektrická energie
Hlasitost 73 l
Typ trouby Trouba zabudovaná ve volně stojícím spo-ráku
Hmotnost 51.7 kg
IEC/EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost – část 1: Rozsahy, trouby, parní trouby a grily - Metody měření výkonu.

14.4 Trouba – úspora energie

Následující tipy vám pomohou ušetřit energii při používání spotřebiče.

Ujistěte se, že jsou dvířka spotřebiče při jeho provozu zavřená. Během pečení neotvírejte dvířka spotřebiče příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě řádně uchyceno.

Pro účinnější úsporu energie používejte kovové nádobí a formy a nádoby z tmavého kovu a s povrchovou vrstvou.

Spotřebič před vařením nepředehřívejte, pokud to není výslovně doporučeno.

Připravujete-li několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce pečení s ventilátorem.

Zbytkové teplo

Je-li doba pečení delší než 30 minut, snižte teplotu spotřebiče na minimum 3–10 minut před koncem pečení. Pečení bude pokračovat i nadále díky zbytkovému teplu uvnitř spotřebiče.

Zbytkové teplo můžete využít k uchování teploty jídla nebo ohřevu jiného pokrmu.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty jídla, zvolte nejnižší možné nastavení teploty.

Vlhký horkovzduch

Tato funkce slouží k úspoře energie při pečení.

14.5 Informace o výrobku týkající se spotřeby energie a maximální doby do dosažení příslušného režimu nízké spotřeby energie

Spotřeba energie v pohotovostním režimu 0.8 W

15. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním

odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

1.2 Všeobecná bezpečnost'

- Na čistenie spotrebiča nepoužívajte parné čističe.

- Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.

2.2 Elektrické zapojenie

VAROVANIE!

- Horúci kuchynský riad neklad'te na ovládací panel.

- Nenechajte obsah kuchynského riadu vyvriet'.

- Pred údržbou vypnite spotrebič. Zástrčku napájacieho kábla vytiahnite zo siet'ovej zásuvky.

- Skontrolujte, či je spotrebič studený. Hrozí riziko prasknutia sklených panelov.

- Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.

- Ak používate sprej na čistenie rúr, dodržiavajte bezpečnostné pokyny na obale.

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

Uistite sa, že je povrch za spotrebičom hladký.

Fáza Min. rozmer kábla

Napájací kábel sa nesmie dotýkat' časti spotrebiča vyznačenej na obrázku.

1 Ovládač funkcií ohrevu

1 Indukčná varná zóna
2 Ovládací panel

Funkciu zapnete tak, že sa dotknete zvoleného symbolu na displeji a podržíte ho minimálne 1 sekundu.

5.3 Nastavenie času

Ak chcete spotrebič použit', stlačte ovládač. Ovládač sa vysunie.

6. VARNÝ PANEL – KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

6.1 Ovládací panel varného panela

6.3 OptiHeat control (3-krokový indikátor zvyškového tepla)

VAROVANIE!

viditelný, hrozí nebezpečenstvo popálenia zvyškovým teplom.

6.5 Automatické vypínanie

6.7 Automatické zohrievanie

Aby ste funkciu vypli, nastavte zónu s ⏻

Po uplynutí nastaveného času zaznie zvukový signál a bude blikat' 00. Varná zóna sa vypne.

Zvuk vypnete dotykom tlačidla

Časomer

Automatické ovládanie funkcie

Ak chcete funkciu ovládat' automaticky, nastavte automatický režim na H1 – H6. Varný panel je pôvodne nastavený na H5. Odsávač pár reaguje vždy, ked' otáčate otočným ovládačom. Varný panel automaticky meria teplotu kuchynského riadu a upravuje rýchlost' ventilátora.

Automatické režimy

Automa-tické osvetlenie

Varenie1)

Vyprážanie2)

Režim H0 Vyp. Vyp. Vyp.

Režim H1 Zap. Vyp. Vyp.

3) Tento režim zapne ventilátor s osvetlením nezávisle od teploty.

Zmena automatického režimu

Ak chcete ovládat' odsávač pár priamo cez panel odsávača pár, vypnite automatický režim funkcie.

Varný panel je možné nastavit tak, aby sa svetlo zaplo automaticky vždy, ked' zapnete varný panel. Urobíte tak nastavením automatického režimu na H1 – H6.

Materiál kuchynského riadu

Rozmery kuchynského riadu

• cvaknutie: elektrické spínanie.
- syčanie, bzučanie: ventilátor je v činnosti.
- rytmický zvuk: detekovaný kuchynský riad.

7.4 Öko Timer ECO Timer

čistiacim prostriedkom. Po vyčistení varný panel utrite dosucha mäkkou handričkou.

- Odstráňte lesklé kovové sfarbenie: použite roztok vody s octom a vyčistite sklenený povrch handričkou.

9. RÚRA – KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Na sušenie nakrájaného jedla.

Rýchly gril

Pečenie s využitím vlhkosti

Pokyny na varenie nájdete v kapitole „Rady a ti-py“, Pečenie s využitím vlhkosti.

Ked' použijete túto funkciu, osvetlenie sa automaticky vypne.

Ak je rúra zapnutá, automaticky sa aktivuje chladiaci ventilátor, aby udržal povrch rúry chladný. Ak rúru vypnete, chladiaci ventilátor pokračuje v činnosti, až kým sa rúra neochladí.

Rošt rúry položte na teleskopické lišty tak, aby nožičky smerovali dole.

Na displeji sa zobrazí symbol |→|

1. Ked' doba pečenia uplynie, začne blikat' |→| a zaznie zvukový signál. Spotrebič sa vypne automaticky.
2. Zyukový signál sa vypína stlačením lubovolného tlačidla.
3. Ovládač funkcií rúry a otočný ovládač teploty otočte do vypnutej polohy.

10.5 Nastavenie KUCHYNSKÉHO ČASOMERA

11.1 Pečenie s využitím vlhkosti

Chlieb a pizza

Pokrm Teplota (°C) Čas (min) Úroveň v rúre

Žemle 180 25 - 35 3

Mrazená pizza, 350 g 190 25 - 35 3

Koláče v plechu na pečenie

Pokrm Teplota (°C) Čas (min) Úroveň v rúre

Piškótová roláda 180 20 - 30 3

Brownies – čokoládový koláč 180 30 - 40 3

Koláče vo forme

Pokrm Teplota (°C) Čas (min) Úroveň v rúre

Nákyp 200 30 - 40 3

Piškótový korpus 180 20 - 30 3

Viktóriin koláč 150 25 - 35 3

Ryba

Pokrm Teplota (°C) Čas (min) Úroveň v rúre
Ryba vo vreckách, 300 g 180 25 - 35 3
Celá ryba, 200 g	180 25 - 35 3
Rybie filé, 300 g	180 25 - 35 3

Mäso

Čistiace prostriedky

• Prednú stranu spotrebiča očistite iba handričkou z mikrovlákien namočenou v teplej vode s jemným čistiacim prostriedkom. Vyčistite a skontrolujte tesnenia dvierok okolo rámu dutiny.
• Na čistenie kovových povrchov použite čistiaci roztok.
• Škvrny vyčistite s miernym čistiacim prostriedkom.

1. Do priehlbiny dutiny nalejte vodu: 250ml.
2. Nastavte funkciu .☐
3. Teplotu nastavte na 90 °C.
4. Spotrebič nechajte spustený 30 min.
5. Vypnite spotrebič.
6. Počkajte, kým spotrebič nevychladne. Dutinu vysušte mäkkou handričkou.

12.6 Vyberanie dvierok rúry

Čistenie si zjednodušite, ked' dvierka zvesite.

12.8 Výmena osvetlenia

VAROVANIE!

Do zásuvky nevkladajte potraviny.

VAROVANIE!

1. Vytiahnite zásuvku až na doraz.
2. Zásuvku mierne nadvihnite, aby sa dala nadvihnút' pod uhlom kolajničiek zásuvky.
   Pri inštalácii zásuvky použite opačný postup.

13. RIEŠENIE PROBLÉMOV

VAROVANIE!

Ak problém nedokážete odstránit' sami, kontaktujte vášho predajcu alebo autorizované servisné stredisko.

Sériové číslo (S.N.) ....

14. ENERGETICKÁ ÚČINNOSŤ

V záujme vyššej úspory energie používajte tmavý matný kovový riad a nádoby.

Pečenie s využitím vlhkosti

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráně životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom

spolu s odpadom z domácnosti. Výrobok
