NÁVOD K OBSLUZE Pocket Home PH-HT21 Elektrobock

Teplotní regulace termoelektrických pohonů
Prvek systému PocketHome®
Obousměrná rádiová komunikace na 433,92 MHz
Podle požadované teploty ovládá termoelektrický pohon
Snímání aktuální teploty z vestavěného čidla
Nadřazeným prvkem mohou být centrální jednotky

PH-CJ37, PH-CJ37Plus, PH-CJ37 OT nebo řídicí jednotka PH-BHT

Napájení 230 V/50 Hz
Možnost volby typu pohonu

NO = bez napětí ventil otevřen

NC = bez napětí ventil uzavřen

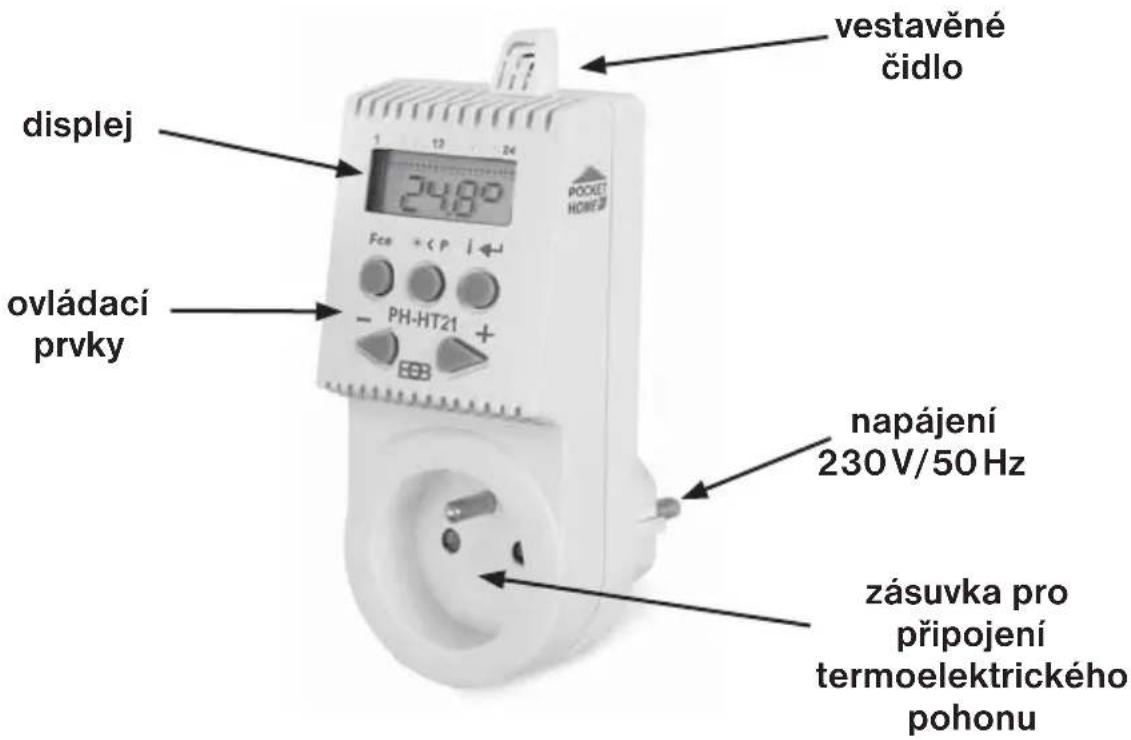

POPIS PH-HT21

FUNKCE OVLÁDACÍCH PRVKŮ

Fce	výběr funkcí AUTO, MANU	CL:O, PROG, PA:r, OF:F, UA:dr
	výběr teplot	P
	potvrzení (ENTER)info o požadované teplotěinfo o akt. hodině/teplotěpoloha otevření ventilu v %info o aktuálním dni	není indíkovánoPO:tCL:O/tE:PPr:OCdE:n
	nastavení teploty, času, listování funkcemi	na LCD se zobrazuje zvolená funkce

POPIS DISPLEJE

1. PRVNÍ ZAPOJENÍ

• zapojíme PH-HT21 do el. sítě 230 V/ 50Hz do doby, kdy na displeji zmizí nápis dObI (udává, že je nutné dobít zálohovací baterii)
• po dobití, aktivujeme podle níže uvedeného postupu
• termoel. pohon, který chceme regulovat zapojíme jednoduchým zasunutím do zásuvky PH-HT21
• instalujeme v místech s relativní vlhkostí do cca 95%

! Pokud displej nezobrazuje žádné údaje, je nutné PH-HT21 zapojit do zásuvky 230V/50Hz a nechat nabíjet cca 12 hodin. Po dobití zálohovací baterie bude displej aktivní a nesmí svítit nápis dObl, poté můžeme zásuvku programovat! Jestliže PH-HT21 není zapojena v zásuvce ukazuje teplotu o 1,5°C nižší než je teplota skutečná!

2. NASTAVENÍ ČASU - FUNKCE CL:O aktuální čas a den

Není nutné nastavovat dochází k automatické synchronizaci času s centrální jednotkou (např. PH-CJ37)!

Při každé změně času vyšle centrální jednotka aktuální čas do všech prvků (na centrální jednotce se objeví nápis HT).

POZOR: aby docházelo k synchronizaci času musí být regulátor v bezdrátovém režimu (tj. aktivován v systému PocketHome®, viz níže)!

Pozn.: Při použití ovládání systému přes PC, dojde k přenosu času z PC ihned po navázání komunikace s centrální jednotkou (zkontrolujte nastavení času na Vašem PC). Regulátor musí být rovněž aktivován, aby došlo k přenosu času.

3. AKTIVACE REGULÁTORU - NAVÁZÁNÍ KOMUNIKACE S CENTRÁLNÍ JEDNOTKOU

Před aktivací regulátoru je nutné mít nastavenou a připravenou centrální jednotku podle návodu popř. software pro PC!

• na PH-HT21stiskneme tl. Fce a tl. -/+ vybereme funkci pro aktivaci regulátoru UA:dr a potvrdíme tl. i←
• na displeji se objeví číslo 0
• na centrální jednotce stiskneme tl." Test" v režimu ACTIV pro daný regulátor (viz návod na PH-CJ37)
• dojde k automatickému prěnosu unikátního čísla* a prídělení adresy Pa:r8
• během 1min. je regulátor aktivován do systému PocketHome® a je prioritně řízen z centrální jednotky (na displeji se současně zobrazí nápisy AUTO+MANU a aktuální čas/teplota)

Upozornění: pokud je PH-HT21 aktivován do systému PocketHome® (bezdrátového režimu) NENÍ NUTNÉ provádět další nastavení. Veškeré procesy budou řízeny z centrální jednotky!

4. DEAKTIVACE REGULÁTORU

Při aktivaci regulátoru do systému v režimu UA:dr (viz str.3), se každému regulátoru postupně přířadí adresa od 1 do 255. Tuto adresu nelze změnit, ale je možné regulátor deaktivovat ze systému PocketHome®.

• stiskneme tl. Fce a tl. -/+ vybereme funkci pro nastavení parametrů PA:r a potvrdíme tl.i←
• tlačitky -/+ vybereme parametr PA:r8 a opět potvrdíme tl. i
• tlačitky -/+ je možné deaktivovat regulátory, pokud zvolíme možnost --: (namísto adresy např. A:1).

! Adresy jsou prídělovány postupně od 1 do 255 podle pořadí aktivace regulátorů do systému PocketHome®!

! RESET REGULÁTORU - OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

Smazání nastavených programů a přidělené adresy:

• stiskneme tl. Fce a tl. -/+ vybereme funkci PAr a potvrdíme tl. i
• tl. -/+ vybereme PA:r9, potvrdíme tl. i
• stiskneme tl. * (P a –, tím dojde k obnovení továrního nastavení!

Upozornění: používejte jen v nutných případech, všechny uložené změny budou smazány!

INDIKACE STAVU REGULÁTORU V SYSTÉMU PocketHome®

stav ** popis
SEPNUTO = VENTIL OTEVŘEN na displeji současně svítí AUTO i MANU
VYPNUTO = VENTIL UZAVŘEN na displeji současně bliká AUTO i MANU

Zobrazení nápisu dO:bl :

• pri poklesu napětí zálohovací baterie pod 2.8 V
• během nabíjení zálohovací baterie od 1.8 V do 3.6 V

Při zobrazení nápisu dO:bl je nutné nechat regulátor v zásuvce, z důvodu potřeby dobití zálohovací baterie!

Při zobrazení nápisu t:Hr dochází k hromadnému testu všech prvků a k aktualizaci času.

KRÁTKODOBÁ ZMĚNA TEPLOTY V SYSTÉMU PocketHome®

Po aktivaci regulátoru do systému je možné krátkodobě změnit teplotu tl. -/+ ! Tato teplota bude udržována až do další teplotní změny dané programem na centrální jednotce PH-CJ37. Pozn.: pokud chcete ovládat regulátor nezávisle na centrální jednotce, ale chcete kontrolovat teplotu v dané místnosti (zachovat bezdrátový režim), využijte NEZÁVISLÝ režim (viz str.8).

** stav: označuje stav připojeného termoelektrického pohonu k regulátoru!

POSTUP UVEDENÍ DO PROVOZU PRO AUTONOMNÍ REŽIM

Regulátor PH-HT21 je schopen pracovat i v autonomním režimu. V tomto režimu pracuje podle nastaveného programu, který je uložen uživatelem dle níže popsaného postupu.

Toto nastavení je užitečné pro případ, kdy nastane chyba v komunikaci systému

PocketHome® a regulátor nepřijme během 24 hod. žádný signál.

Pokud není v regulátoru uložen žádný program, přejde automaticky na poslední zadaný režim (z výroby AUTO = 23°C).

ZÁKLADNÍ FUNKCE

Stisknutím tl. Fce vybíráme tl. -/+ následující funkce:

MANU : slouží pro ruční nastavení teploty ( výběr tl. * (P nebo tlačitky -/+ ), teplota bude konstantní až do další změny teploty.

CLO : nastavení aktuálního dne a času.

PROG : režim pro programování.

PAr : nastavení parametrů (konstant).

OFF : regulátor je v tomto režimu trvale vypnutý (protizámrazová ochrana 3°C je stále aktivní).

UAdr : režim pro aktivaci zásuvky do systému PocketHome ^® .

Pozn.: Pokud 2min. nedojde ke stisknutí nějakého tlačítka, vrací se regulátor do základního režimu. Funkce tl .-/+ se po delším stisknutí urychlí.

FUNKCE CL:O aktuální čas a den

- stiskneme tl. Fce a tl. -/+ vybereme funkci CLO a potvrdíme tl. i←

- tl. -/+ nastavíme čas a den a vždy potvrdíme tl. i←.

PA:r1 možnost zobrazení na displeji

• stiskneme tl. Fce a tl. -/+ vybereme funkci PAr (PARAMETERS=PARAMETRY) a potvrdime tl. i
• na displeji se zobrazí PA:r1
• potvrdíme tl. i← a tl. -/+ vybereme možnost zobrazení na displeji v základním režimu:

t zobrazení aktuální teploty

C zobrazení aktuálního času

- výběr potvrdíme znovu tl. i←.

PA:r2 úsporná teplota ( z výroby 17°C)

• na displeji se zobrazí PA:r2
• potvrdíme tl. i ← a tl. -/+ nastavíme úspornou teplotu a znovu potvrdíme tl. i ← .

PA:r3 komfortní teplota ( z výroby 23°C)

• na displeji se zobrazí PA:r3
• potvrdíme tl. i← a tl. -/+ nastavíme komfortní teplotu a znovu potvrdíme tl. i← .

PA:r4 party teplota ( z výroby 25°C) P

• na displeji se zobrazí PA:r4
• potvrdíme tl. i← a tl. -/+ nastavíme party teplotu a znovu potvrdíme tl. i← .

PA:r5 výběr typu pohonu ( z výroby NO)

• na displeji se zobrazí PA:r5, stiskneme tl. i←
• tl. -/+ vybereme typ pohonu a potvrdíme tl. i←.

TYPY POHONŮ:

NO = BEZ NAPĚTÍ ZŮSTÁVÁ VENTIL OTEVŘEN (nO) NC = BEZ NAPĚTÍ ZŮSTÁVÁ VENTIL UZAVŘEN (nC)

PA:r7 letní režim

• na displeji se zobrazí PA:r7, stiskneme tl. i←
• zvolíme v letním období, kdy se netopí
• tl. -/+ zvolíme režim a potvrdíme tl. i←

Na displeji se střídavě zobrazuje symbol LE:tr a údaj o teplotě/času.

(při použití typu pohonu NO - dojde k trvalému otevření ventilu, při použití typu NC - 1x týdně se ventil automaticky otevře)

PA:r8 adresa regulátoru

• na displeji se zobrazí PA:r8
• tento parametr je automaticky nastaven v systému PocketHome® (viz str.3), pokud chceme, aby regulátor pracoval v autonomním režimu provedeme deaktivaci!
• stiskneme tl. i← nebo tl. Fce pro návrat do výběru funkci.

PA:r9 číslo verze firmwaru/ obnovení továrního nastavení (viz str.4)

• na displeji se zobrazí PA:r9
• tento parametr je pouze informativní a zobrazuje číslo verze fi rmwaru
• stiskneme tl. i← nebo tl. Fce pro návrat do výběru funkci.

FUNKCE PROG nastavení programů

- stiskneme tl. Fce a tl. -/+ vybereme funkci PROG (PROGRAMMING=PROGRAMOVÁNÍ) a potvrdíme tl. i

- tl. -/+ zvolíme den, který chceme programovat podle tabulky d:1 ponděli d:5 pátek d1:5 ponděli až pátek

d:1 pondělí d:5 pátek d1:5 pondělí až pátek
d:2 úterý d:6 sobota d6:7 sobota	až neděle
d:3 středa d:7 neděle d1:7 celý týden
d:4 čtvrtek	TABULKA PRO VÝBĚR DNÍ K PROGRAMOVÁNÍ

- po výběru stiskneme tl. i← a na displeji se objeví údaj 1:U1 pro nastavení prvního časového úseku

- tl. -/+ nastavíme čas první změny (min. skok 10 min.)

- opakovaným stisknutím tl. ●● P přířadíme k tomuto času požadovanou teplotu

- opět potvrdíme tl. i← a na displeji se automaticky objeví údaj 1:U2 pro druhý úsek v 1.dni.

- tento postup opakujeme až po nastavení všech časových úseků (max.6) a poté opustíme režim programování tl. Fce.

- vybereme funkci AUTO a hlavice začne pracovat podle nastaveného programu.

Indikace stavu regulátoru v autonomním režimu:

nápis AUTO (nebo MANU) na displeji SVÍTÍ = připojený pohon OTEVŘEN nápis AUTO (nebo MANU) na displeji BLIKÁ = připojený pohon UZAVŘEN

PŘÍKLAD nastavení týdenního programu

1) Nastavíme (na 18°C (PA:r2))
2) Nastavíme na 23°C (PA:r3)
3) Nastavíme P na 25°C (PA:r4)
4) Zvolíme programování celého týden d1:7 (Prog)
5) 17:U1 přiradíme čas 6:00 a teplotu
6) 17:U2 přiřadíme čas 9:00 a teplotu
7) 17:U3 přiradíme čas 13:00 a teplot
8) 17:U4 přiradíme čas 16:00 a teplotu (
9) 17:U5 přiradíme čas 19:00 a teplotu P
10) 17:U6 přířadíme čas 22:00 a teplotu (
11) Opustíme programování tl. Fce a zvolíme funkci AUTO

zobrazení průběhu programu na LCD

DALŠÍ FUNKCE REGULÁTORU

Krátkodobá změna teploty v režimu AUTO

Stiskneme tl. -/+ v režimu AUT a tím změníme krátkodobě požadovanou teplotu, tuto teplotu udržuje regulátor až do další teplotní změny dané programem (tato funkce je možná i v systému PocketHome® viz str. 4).

FUNKCE OFF trvalé vypnutí

Stiskneme tl. Fce, tl. -/+ vybereme funkci OF:F a potvrdíme tl. i←. Tímto je regulátor trvale vypnutý - ventil uzavřen.

V tomto režimu se na displeji střídavě objevuje nápis OF:F a údaj o aktuální teplotě/času (protizámrazová ochrana je stále aktivní).

Pro zrušení této funkce stiskneme tl. Fce a tl. -/+ vybereme jiný režim.

Dětská pojistka

Slouží k zablokování klávesnice, ochrana proti nežádoucí manipulaci.

Stiskneme tlačitko Fce, potom současně (P a -

klávesnice se zablokuje (tlačítka - nefunkční). Na displeji se krátce zobrazí údaj LOC (LOCK=ZÁMEK). Zrušení, tj. odblokování je možné současným stisknutím tlačítek a + (tlačítka - funkční).

Pokud teplota v místnosti je menší jak 3°C, regulátor automaticky sepne připojené zařízení - otevře ventil. Jakmile teplota stoupne, vrátí se do nastaveného režimu.

NEZÁVISLÝ REŽIM V SYSTÉMU PocketHome®

Slouží ke změně požadované teploty nezávisle na centrální jednotce. PH-HT21 musí být aktivován v systému PocketHome® a v režimu Info na centrální jednotce musí být zvolen NEZÁVISLÝ režim (blíže návod PH-CJ37). Regulátor v tomto režimu nebude regulovat podle požadavků z centrální jednotky, ale podle nastavené teploty přimo na regulátoru. Výhodou je, zachování možnosti, ziskávat informace o aktuální teplotě v dané místnosti z centrální jednotky. Tuto funkci lze využít v penzionech, kancelářích a větších objektech.

Tabulka pro záznam Vašeho programu

	1		2		3		4		5		6
Po
Út
St
Čt
Pá
So
Ne

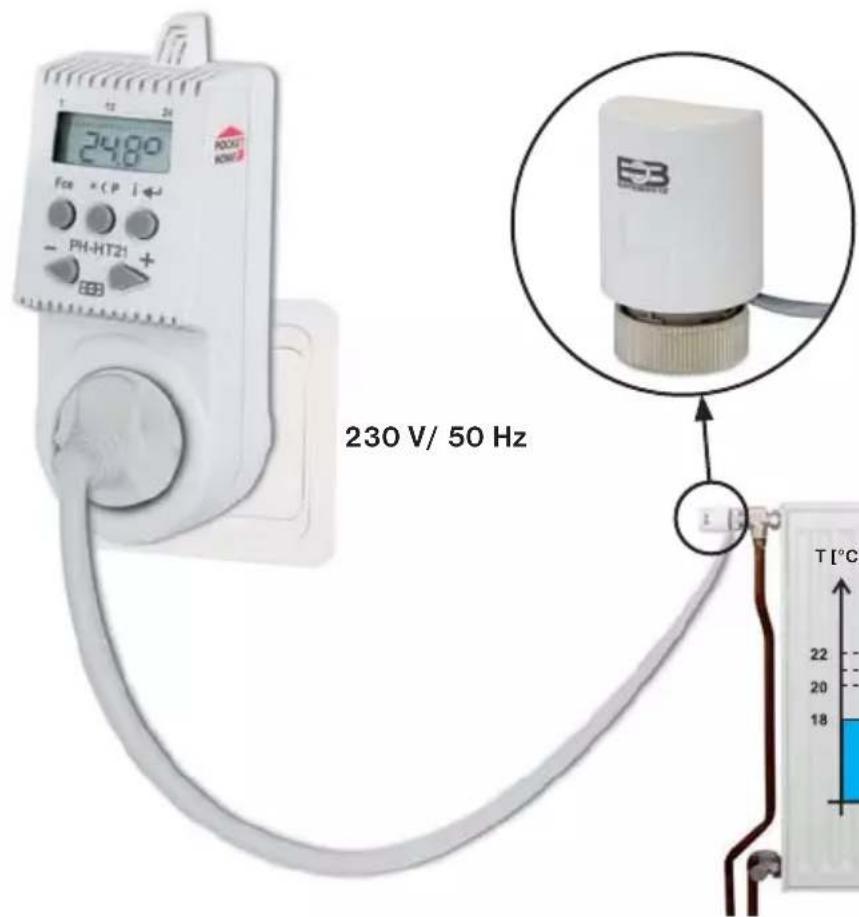

POUŽITÍ REGULÁTORU PH-HT21

PH-HT21 je možné použít pro regulaci běžných termoelektrických pohonů typu:

NC (bez napětí ventil uzavřen)

NO (bez napětí ventil otevřen).

Doporučujeme použit:

SEH30.23 (obj. číslo 30),

typ NC, BEZHLUČNĚ

OVLÁDÁNÍ VENTILU

RADIÁTORÚ

CENTRÁLNÍ OVLÁDÁNÍ PH-HT21 V SYSTÉMU PocketHome®

Systém s centrální jednotkou PH-CJ37:

centrální jednotka snímá teplotu v referenční místnosti a podle ní se zapíná kotel. Regulátory ovládají ventily na základě teploty v dané místnosti.

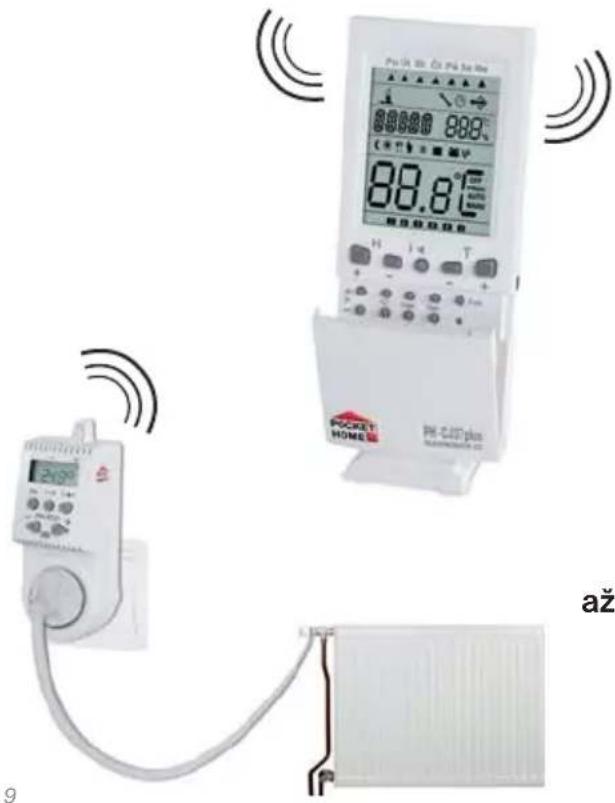

Systém s centrální jednotkou PH-CJ37 Plus:

regulátory ovládají ventily na základě teploty v dané místnosti a pokud je nutné topit žádají centrální jednotku o zapnutí kotle - ZÓNOVÁ REGULACE.

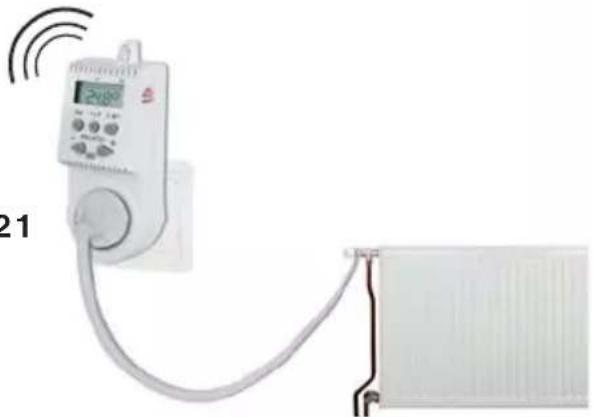

Systém s řídicí jednotkou PH-BHT:

vhodné pro ovládání několika PH-HT21 v rámci jedné místnosti, řídici jednotka snímá teplotu v místnosti a ovládá jednotlivé regulátory podle požadavků. Kotel je spinán nezávisle.

až 255 ks PH-HT21

PH-HT21 je bezdrátový regulátor termoelektrických pohonů (např. SEH30.23, obj. číslo 030). Tyto pohony bezhlučně ovládají ventily radiátorů v rodinných domech, bytech a kancelářích. Výhodou regulátoru je plynulá regulace pohonu, možnost nastavení týdenní programu, centrální ovládání systémem PocketHome® a zálohovací baterie, která při výpadku napětí uchová nastavené parametry.

Technické parametry
Napájení 230V/ 50Hz
Typ komunikace obousměrná
Frekvence 433,92 MHz
Dosah 300 m	(na volné ploše), 35 m (v zástavbě)
Počet teplotních změn na každý	den 6 změn
Minimální program.čas 10 minut
Rozsah nastavitelných teplot +3°C	až 40°C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0,5°C
Zálohovací baterie NiMh 3.6 V, >	100 hodin
Stupeň krytí	IP20
Výstup	triak, max. 3 ks termoelektrických pohonů
Pracovní teplota	0°C až +40°C

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek PH-HT21 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Vydáno: 1.03.2011

www.elbock.cz
