NÁVOD K OBSLUZE SRJ20 Elektrobock

Bazénová řídicí jednotka SRJ20

SRJ20 je schopna řídit níže uvedené funkce bazénu. V tomto zapojení zastupuje několik přístrojů najednou (časový spínač, bezdrátové ovládání, teploměr, spínač pro osvětlení). Podsvětlený 32 znakový alfanumerický displej (LCD) dokonale komunikuje s obsluhou. Systém otázek a následných odpovědí umožňuje jednoduchost při programování.

Funkce SRJ20:

• ovládání hřibu dálkovým ovladačem (DO) nebo manuálně
• ovládání filtrace bazénu v závislosti na teplotě vody, časově, manuálně nebo DO
• ovládání elektrolýzy pro úpravu vody bazénu
• ovládání až tří okruhů osvětlení pomocí DO nebo manuálně tlačitky na klávesnici

Popis ovládacích prvků

Konektor pro připojení antény(viz str.4) datum den, HOD, minuty B teplota bazénu (Pozn.:teplota bazénu není zobrazena, pokud je zadaná filtrace podle času) SRJ20 Funkční tlačítka Tlačítka přičitání a odečitání Nastavení datumu a času Programování Zpětné prohlížení údajů Zápis dat Datum 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 01.01.03 B: 21°C St 10:00 Napájení Hřib Elektrolyza Filtrace Svétlo3 Svétlo2 Svétlo1 List Z 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 38 39

Funkce LED:

Napájení - indikace 230VAC Re-5 - zapnutí funkce hřibu (vodní atrakce) Úprava vody - zapnutí úpravy vody bazénu Filtrace - indikuje zapnutí motoru od filtrace Světlo 1 - indikuje zapnutí prvního světla Světlo 2 - indikuje zapnutí druhého světla Světlo 3 - indikuje zapnutí třetího světla

Použité zkratky:

DO - dálkový ovladač LCD - displej Re - výstup relé Fz - filtrace zapnuta Fv - filtrace vypnuta

Verze: 10.01

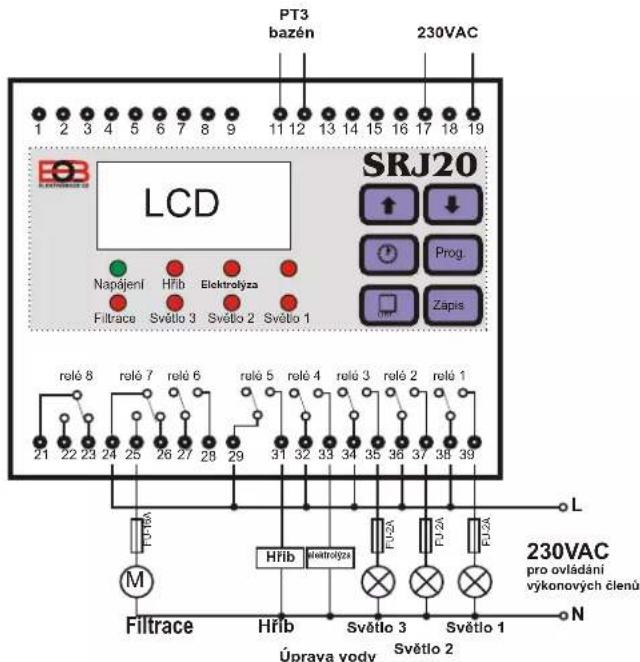

PT3 bazén 230VAC LCD SRJ20 ↑ ↓ Prog. Zapis Napájení Hřib Elektrolyza Filtrace Světlo 3 Světlo 2 Světlo 1 rolé 8 rolé 7 rolé 6 rolé 5 rolé 4 rolé 3 rolé 2 rolé 1 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 38 39 L M Hřib Elktrlolyza FUJZA FUJA FUJA Filtrace Hřib Světlo 3 Světlo 1 Úprava vody Světlo 2 N 230VAC pro ovládání výkonových členů

Popis jednotlivých funkcí

Filtrace bazénu

Dva způsoby ovládání filtrace:

1. Časově

při programování určíme ve dvanácti časových pásmech, kdy má filtrace probíhat.

2. Podle teploty vody

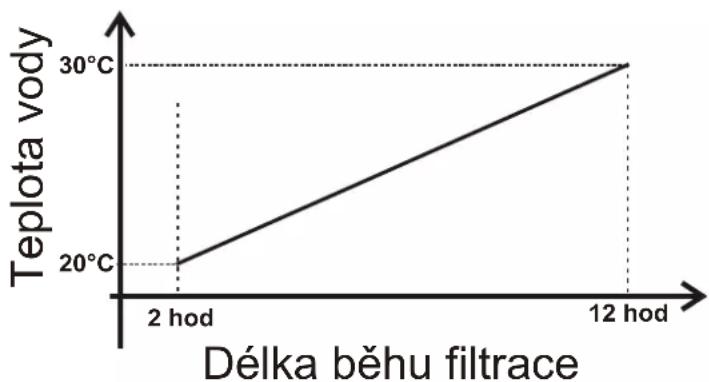

tento unikátní způsob umožňuje optimalizovat chod čerpadla filtrace podle aktuální teploty vody, čímž dochází k značným úsporám energie potřebné k chodu čerpadla. Při programování zadáme požadovanou dobu filtrace např.při 20°C na 2 hodiny, při 30°C na 12 hodin. Řídící jednotka proloží tyto dva body přímkou a podle dané teploty je motor filtrace na určitou dobu zapnutý. Dochází tak k optimalizování doby běhu motoru filtrace.

0:00 hod 12:00 hod 6 hod Doba běhu filtrace 24:00 hod Doba běhu filtrace

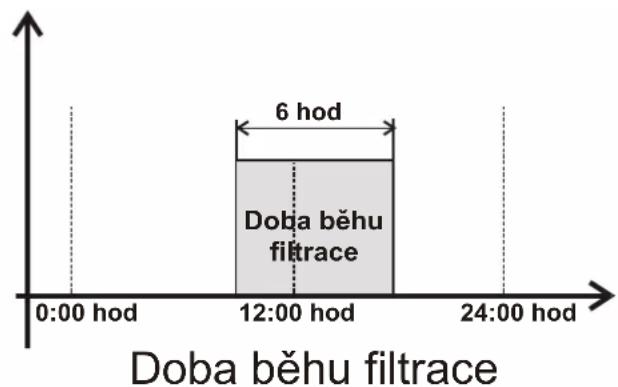

Okamžik zapnutí filtrace - časový střed délky běhu filtrace je určen na 14:00 hod. Př: pokud má být filtrace zapnuta na dobu 6 hod. Bude automaticky zapnuta v 11:00 hod a vypnuta v 17:00 hod.

Filtraci lze kdykoliv zapnout nebo vypnout pomocí tlačítek ↑ ↓ , například z důvodu čištění pískového filtru. K zapnutí (vypnutí) dojde na maximální dobu 30 minut. Po této době dojde k přepnutí do AUT režimu. Zbývající čas do vypnutí je indikován na LCD (Fz- 30 filtrace bude zapnuta následujících 30 min., Fv-30 filtrace bude vypnuta následujících 30 min ).

Ovládání hřibu (Re-5)

systém je schopen ovládat různé druhy vodních atrakcí (vodní hřib, chrliče vody, protiproud ...). Pomocí DO nebo manuálně tlačítky na klávesnici SRJ20 je možné hřib zapnout nebo vypnout.

Úprava vody v bazénu- elektrolýza

pro úspěšné likvidování nežádoucích bakterií a vodních řas je zapotřebí zapínat elektrolýzu pro úpravu vody v bazénu. SRJ20 tuto funkci řídí automaticky podle filtrace. Pokud je automaticky zapnutá filtrace (časově/ podle teploty vody) je zároveň zapnutá elektrolýza. Jestliže je však filtrace vypnutá a následně zapnutá krátkodobě (např.z důvodu čištění pískového filtru) je elektrolýza vypnutá do doby, kdy se fitrace vrátí do automatického chodu.

Ovládání osvětlení

SRJ20 dokáže ovládat až 3 okruhy osvětlení pomocí DO nebo manuálně tlačitky klávesnice. Po nakódování (viz str.3) této funkce na jedno tlačitko DO je tak možné postupně zapínat všechny okruhy osvětlení a následně je i vypnout. Jestliže je DO z jakéhokoli důvodu nefunkční (ztráta, vybité baterie...) můžeme osvětlení ovládat přímo z klávesnice (viz str.4).

Postup při programování SRJ20

Zadání aktuálního data a času

Zmáčkneme tl. na LCD se zobrazí údaje o dnu a čase.Údaj, který bliká se mění tl. , po nastavení každého údaje zmáčkneme tl. . Po nastavení všech údajů stiskneme 2x tl. Pro. pro návrat do základ.režimu.

Nastavení kódů pro ovládání pomocí DO

Stiskneme tl. Prog. Na LCD se objeví nápis "Kod pro zapnutí filtrace", vyšleme signál tlačítkem 1 na dálkovém ovladači (DO). LCD zobrazí informaci "Ulozeno, pokracuj tlačítkem zapis", potvrdíme tl. Zápis. Tím jsme přířadili funkci zapnínání filtrace prvnímu tlačítku DO. Pro další funkce použijeme vždy jiné tlačítko na DO.

Funkci vypnutí filtrace přiřadíme druhému tlačítku DO, znovu potvrdíme Zápas.

Funkci zap./vyp. hřibu přiřadíme třetímu tlačítku DO, znovu potvrdíme Zapis.

Kod pro vpernuti filtrace

Kod pro zařnuti a výřnuti hribu

Po nastavení kódu hřibu se na LCD objeví údaj počtu světel.

Tl. určíme počet světel, které chceme ovládat (max.3), potvrdíme tl. . Po zadání počtu světel se na LCD se zobrazí pokyn pro zadání kódu pro přepínání (zapnutí/vypnutí) světel. Této funkci přiřadíme čtvrté tlačítko DO a potvrdíme tl. .

Tímto způsobem jsme každému tlačítku DO přířadili určitou funkci. V praxi to znamená, že pomocí DO můžeme zapínat/ vypínat filtraci, hřib i světla.

Upozornění: Spojení mezi SRJ20 a DO je zabezpečeno kódovaným radiovým signálem na 433,92MHz.

Dosah soustavy může být ovlivněn elektromagnetickým rušením. SRJ20 ani DO neumístujte v blízkosti silových vodičů a velkých kovových předmětů.

SRJ20 je určena do vnitřních prostor!

Hod 01.01.03 St 03:08

Kod pro zapnuti filtrace

Ulozeno, Pokracuj tlacitkem zapis

Pocet svetel 3

Kod pro frepinani svetel

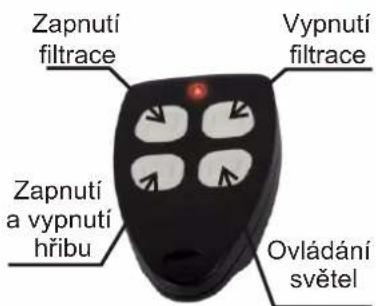

Zapnutí filtrace Vypnutí filtrace Zapnutí a vypnutí hřibu Ovládání světel

Nastavení filtrace bazénu : zvolíme, zda požadujeme řídit filtraci bazénu podle teploty vody nebo podle daného času.

Filtrace Podle tefloty A

Filtrace Podle teploty N

Zadání doby filtrace při nižší teplotě (20°C - 2 hod).

Filt.1 Tep. Doba 20° 2.0

Zadání doby filtrace při vyšší teplotě (30°C - 12 hod)

Pokud zvolíme volbu podle času, můžeme naprogramovat až dvanáct časových intervalů na den (min.programovací interval je 10 minut).

Ukončení programování

Po naprogramování přejdeme do AUTOMATICKÉHO provozu zmáčknutím tl. . nebo v případě, že cca 20 s nezmáčkneme žádné tlačítko.

Funkce tl.

Zpětné prohlížení údajů pokud stiskneme tl. na LCD se zobrazí informativní údaj o výrobci a verzi programu. Dalším stisknutím se dostáváme k údaji o době, ve které bude probíhat filtrace bazénu.

(Pozn.: tento údaj se zobrazí v tom případě, pokud máme zadanou filtraci podle teploty). Po dalším stisku tl. máme možnost zjistit zda jsou připojené spotřebiče (hřib, světla) zapnuty nebo vypnuty.

Manuální ovládání funkce hřibu a světel v případě, že dojde k poškození nebo ztrátě DO, můžeme funkce hřibu a světel ovládat manuálně z klávesnice SRJ20.

Tl. □ najdeme údaj o stavu světel (např. Svetlo 2 vypnuto) a tl. změníme stav na zapnuto.

Stejným způsobem lze zapínat a vypínat funkci hřibu.

Elektrobock CZ SRJ20,v.4

V případě, že zadáme filtraci podle teploty a nemáme připojené čidlo na měření teploty vody v bazénu objeví se na LCD toto chybové hlášení.

Chyba pri mereni cidla 3 :

Anténa:

Součástí dodávky je anténa, která musí být připojena do příslušného konektoru (viz str.1). Anténa zajistí spolehlivý dosah při dálkovém ovládání klíčenkou. Pokud by dosah nebyl vyhovující, lze do konektoru připojit externí anténu na 433,92MHz (aktuálně na www.elbock.cz) s vyšší citlivostí.

SRJ20
Napájení	230 V/ 50 Hz
Pracovní frekvence	433,92 MHz
Dosah	až 30 m
Krytí	IP 20
CT01-10k (tepl. čidlo)	NTC 10k/25C
Výstupy:
Relé 1,2,3	5 A, 250 V/ AC
Relé 4,5	5 A, 250 V/ AC
	5 A, 30 V/ DC
Relé 7	16 A, 250 V/ AC

DO (klíčenka)
Napájení	2x1.5V, typ GP394
Frekvence	433,92 MHz
Vf výkon	< 10 mW
Krytí	IP 44
Životnost baterií	až 2 roky
Pracovní teploty	0°C až +50°C
