NÁVOD K OBSLUZE POLIS PLUS EDILKAMIN

CZ Návod na použití, údržbu a instalaci

OBSAH

Informace o bezpečnosti str. 4

Všeobecné informace str. 5

Instalace str. 10

Montáž obložení str. 12

Návod k použití str. 15

Údržba str. 20

Doporučení pro případné poruchy str. 22

Firma EDILKAMIN S.p.A. se sídlem Via Vincenzo Monti 47 – 20123 Milano – IČO/DIČ 00192220192

Prohlašuje na vlastní odpovědnost, že:

Níže uvedená peletová kamna jsou ve shodě s Nařízením EU

305/2011 (CPR) a s Harmonizovanou Evropskou normou

EN 14785:2006

PELETOVÁ KAMNA obchodní značky ITALIANA CAMINI s názvem POLIS - POLIS PLUS

SÉRIOVÉ ČÍSLO: Viz štítek s údaji

Funkce: (DoP - EK 115):

Viz výrobní štítek

Dále prohlašuje, že:

Peletová kamna POLIS-POLIS PLUS splňují požadavky evropských směrnic:

2014/35/CE - Směrnice o nízkém napětí

2014/30/CE - Směrnice o elektromagnetické kompatibilitě

Vážená paní / Vážený pane,

děkujeme Vám a blahopřejeme Vám k zakoupení našeho výrobku.

Prosíme Vás, abyste si před jeho používáním pozorně přečetli tuto příručku, abyste mohli plně a zcela bezpečně využívat všechny vlastnosti výrobku.

Tento návod k použití je nedílnou součástí výrobku.

Pečlivě jej uschovejte po celou dobu životnosti výrobku.

Po rozbalení výrobku zkontrolujte kompletnost a nepoškozený obsah.

V případě zjištění anomálií se obracejte okamžitě na prodejce, u kterého jste výrobek zakoupili. Přípravte si záruční list a prodejní doklad.

Při instalaci musí být respektovány všechny národní a Evropské normy, keré se vztahují na používání zařizení. Ohledně instalace a dalších blíže nespecifi kovaných postupů se odkazujte na místní platné normy.

Schémata, uvedená v tomto návodu k použití jsou pouze indikativní: ne vždy se tedy striktně váží na specifi cký výrobek a nejsou smluvně závazné.

Výrobek je jedotně označen číslem „kontrolním kódem“, který je uveden na záručním listě.

Pečlivě uschovejte:

• záruční list, který je součástí balení
• daňový doklad výrobku, vystavený prodejcem
  • prohlášení o shodě, vystavené instalačním technikem.

Záruční podmínky jsuo uvedené v záručním listě výrobku.

První zapálení provádí pověřený technik a tato operace je v Itálii předepisována normou UNI 10683 a je doporučována i v dalších zemích jakožto základní podmínka pro zajištění bezproblémového chodu zařízení.

Spočívá v následujících úkonech:

• kontrola dokumentace, sloužící k instalaci (prohlášení o shodě) a skutečného stavu instalace;
• tárování výrobku v závislosti na skutečných podmínkách instalace a použití výrobku
• poučení uživatele a vydání kompletní dokumentace (potvrzení o prvním zapálení).

První zapálení umožňuje využívat bezpečně veškeré výhody a provozní vlastnosti výrobku. První zapálení je nezbytné z hlediska platnosti záruky společnosti Edilkamin.

Konvenční záruka je platná v zemi, kde byl výrobek zakoupen. V případě, že první zapálení není provedeno pověřeným technikem, není konvenční záruka ze strany společnosti Edilkamin na výrobek poskytnuta.

Podrobnější informace jsou uvedeny v záruční knížce, která je součástí balení výrobku.

Výše uvedené informace neosvobozují prodejce od zákonné odpovědnosti z hlediska zákonné záruky.

Zákonná záruka se vztahuje na doložené vady výrobku, a nevztahuje se, například na problémy spojené s instalací nebo tárováním.

INFORMACE O BEZPEČNOSTI

• Kamna nejsou určena k obsluze osobami se sníženými senzorickými a duševními schopnostmi, včetně dětí.
• Výrobek není určen k přípravě pokrmů pečením.
• Výrobek je určen ke spalování dřevěných pelet kategorie Alve smyslu UNI EN ISO 17225-2, o kvalitě a v rámci postupů, které jsou uvedeny v tomto návodu k použití.
• Výrobek skladujte na suchém místě, chráněném proti působení atmosférických vlivů.
• Ohledně zákonné a konvenční záruky se odkazujte na záruční list, přiložený k výrobku: prodejce, ani společnost Edilkamin nebudou odpovídat za škody vzniklé na zařízení v důsledku nesprávné instalace, či údržby.

Bezpečnostní rizika mohou být způsobena následujícími příčinami:

• Instalace do nevhodných prostor, zejména do prostor se zvýšeným rizikem vzniku požáru. NEPROVÁDĚJTE INSTALACE DO PROSTŘEDÍ S RIZIKEM POŽÁRU.
• Kontakt s ohněm a horkými částmi (např. sklo a potrubí). NEDOTÁKEJTE SE HORKÝCH ČÁSTÍ a při manipulaci s vypnutým výrobkem s teplými částmi používejte ochrannou rukavici, která je součástí dodávky.
• Kontakt s elektrickými částmi pod napětím (vnitřními). NEPOSTUPUJTE K VNITŘNÍM ČÁSTEM POD NAPĚTÍM. Hrozí riziko úrazu elektrickým proudem.
• Používání nevhodných prostředků pro podpal (např. technický benzín). NEPOKOUŠEJTE SE ZAPÁLIT OHEŇ POMOCÍ TEKUTÝCH PODPALOVAČŮ A PLAMENOMETŮ. Hrozí riziko vážných poranění a poškození včcí a osob.
• Použití jiného paliva než dřevěných pelet. NESPALUJTE V TOPENIŠTI ODPADKY, PLASTY, ČI JINÝ NEVHODNÝ MATERIÁL. Existuje riziko znečištění kamen, riziko vzniku požáru ve spalinovém potrubí a poškození životního prostředí.
• Čištění topeniště v horkém stavu. NEVYSÁVEJTE HORKÉ NEČISTOTY Z PROSTORU TOPENIŠTĚ. Hrozí riziko poškození vysavače, případně rozšíření kouře v místnosti.
• Čistění spalinového potrubí různými produkty. NEPOUŽÍVEJTE PRO ČIŠTĚNÍ HOŘLAVÉ LÁTKY. Hrozí riziko vzníku požáru, či opčetovné vznícení

• Čištění horkého skla pomocí nevhodných výrobků. NEPROVÁDĚJTE ČIŠTĚNÍ HORKÉHO SKLA VODOU, ČI JINÝMI NEDOPORUČENÝMI PROSTŘEDKY. Hrozí riziko popraskání skla a jeho nevratné a trvalé poškození.

• ukládání hořlavých materiálů ve vzdálenostech nižších, nežli jsou bezpečné vzdálenosti, uvedené v tomto návodu. NEPOKLÁDEJTE PRÁDLO NA VÝROBEK. NEUMÍŠŮUJTE SUŠÁKY DO MENŠÍCH, NEŽ BEZPEČNÝCH VZDÁLENOSTÍ. Uchovávejte veškeré typy kapalin v dostatečné vzdálenosti od výrobku, hrozí riziko vzniku požáru.

• ucpávání větracích otvorů, sloužících k zajištění přívodu vzduchu do místnosti, NEZAKRÝVEJTE VĚTRACÍ OTVORY A SPALINOVÉ POTRUBÍ. Hrozí riziko zpětného nasátí do prostředí, s rizikem poškození zdraví osob a věcí.
• používání výrobku jako opěry, či žebříku. NEVYSTUPUJTE NA VÝROBEK A NEPOUŽÍVEJTE HO JAKO OPĚRU. Hrozí riziko zpětného nasátí do prostředí, s rizikem poškození zdraví osob a věcí.
• Nepoužívejte kamna se zhasnutým topeništěm. NEPOUŽÍVEJTE VÝROBEK S OTEVŘENÝMI DVÍŘKY.
• Otevírání dvířek s únikem horkého materiálu. NEVYHAZUJTE horký materiál z kamen. Hrozí riziko vzniku požáru.
• Použití vody k hašení případného požáru. V případě vzniku požáru PŘIVOLEJTE HASIČE.
• V případě jakýchkoli pochybností, či potíží se nesnažte vyřešit potíže vlastními silami, ale obraťte se na prodcjce, nebo instalatéra.
• Za účelem zajištění provozní bezpečnosti se pečlivě sznamte s pokyny, obsaženými v tomto návodu k použití.

OBECNÉ INFORMACE

PRINCIP FUNGOVÁNÍ

Kamna jsou projektována pro výrobu teplého vzduchu pomocí spalování dřevěných pelet, jejichž spalování je řízeno elektronicky.

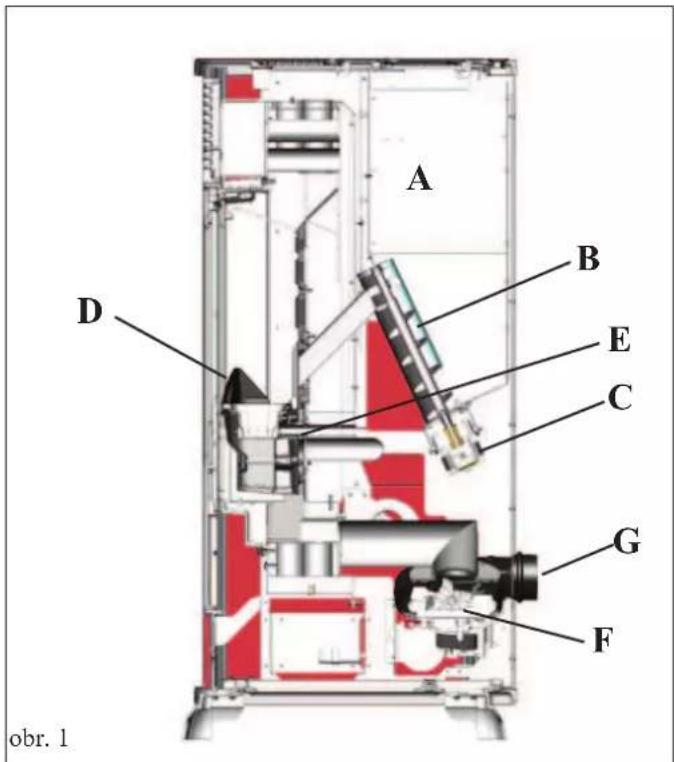

Níže je popsáno fungování (písmena odkazují na obrázek 1).

Palivo (pelety) jsou odebírány ze zásobníku (A) a pomocí šneku (B) ovládaného redukční elektropřevodovkou (C) se přepraví do spalovací komory (D).

Zapálení pelety proběhne díky horkému vzduchu vytvářenému elektrickým odporem (E) a nasávaným do komory pomocí odsavače kouře (F).

Kouř vznikající při spalování jsou z ohniště odsávány pomocí ventilátoru (F) a vypouštěny z otvoru (G) umístěného v dolní části kamen.

Kamna POLIS nabízejí možnost rozvodu vyprodukovaného teplého vzduchu pouze v místě instalace.

Aby bylo možné teplý vzduch vést i do jiných pokojů domu, je třeba použít následující sady volitelného příslušenství (další podrobnosti na str. 13).

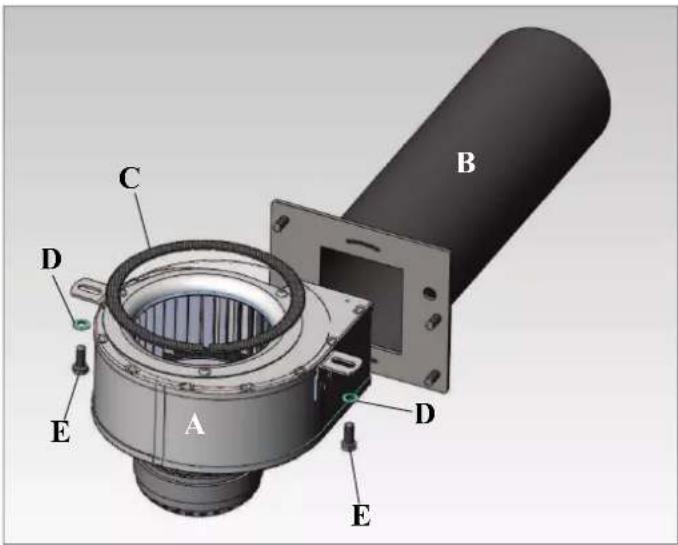

- SADA PRO TRANSFORMACI KAMEN POLIS NA STUFA POLIS S ODTAHEM, která zahrnuje ventilátor, potrubí ∅10 šrouby.

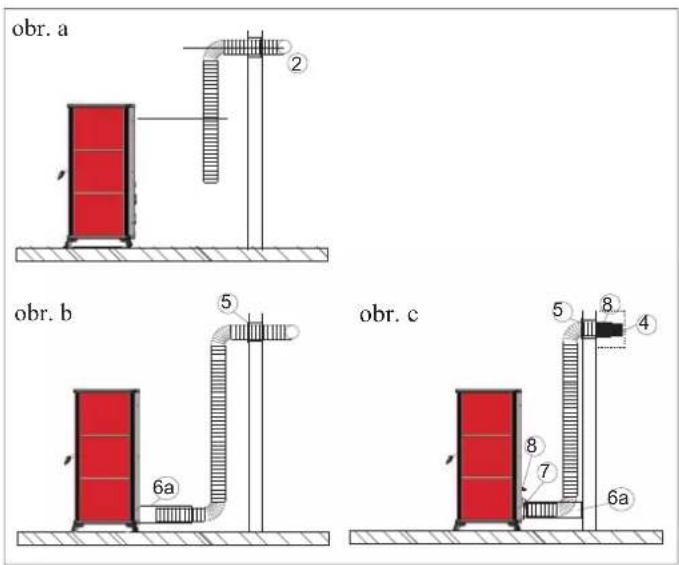

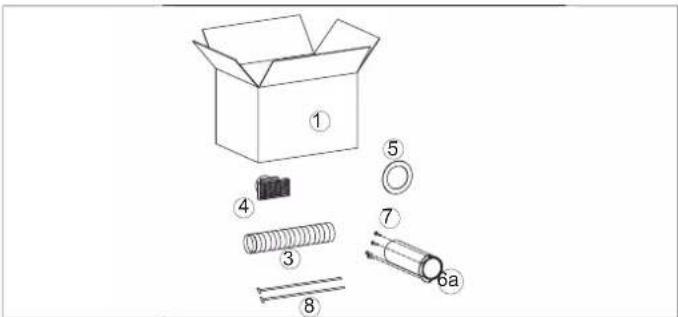

- SADA POTRUBÍ Č. 11 pro rozvod teplého vzduchu i do přilehlé místnosti.

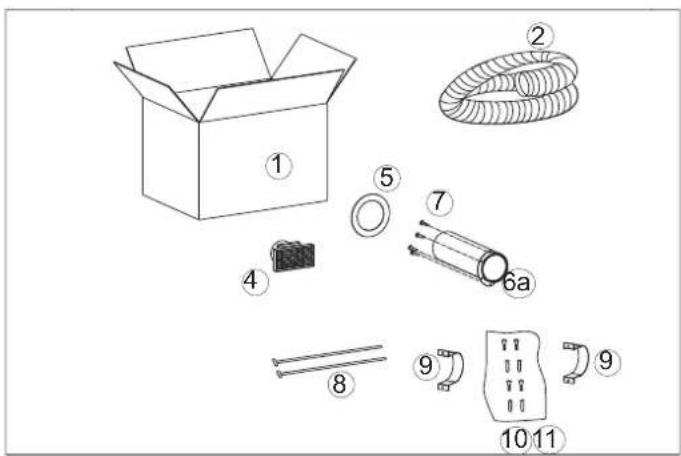

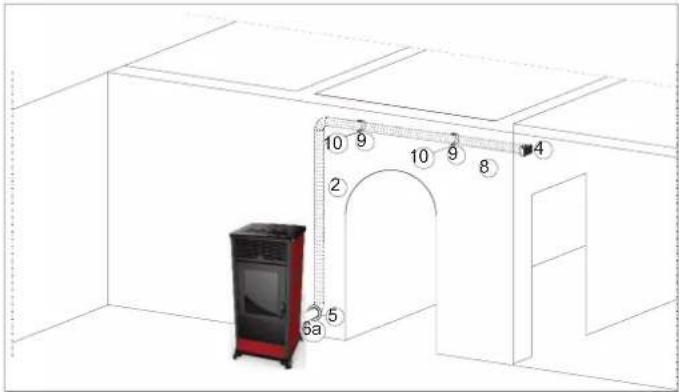

- SADA POTRUBÍ Č. 11 BIS pro rozvod teplého vzduchu i do vzdálené místnosti.

Zatímco kam na POLIS PLUS jsou již vybavena ventilátorem pro výrobu horkého vzduchu rozváděného přes volitelnou SADU POTRUBÍ Č. 11 a Č. 11 BIS (další podrobnosti na str. 13).

Ohniště je obloženo ocelí/litinou a je uzavřeno zepředu dvířky s keramickým oknem.

Množství paliva, odtah spalin, přívod vzduchu spalování, jsou regulovány pomocí elektronické karty vybavené softwarem, aby bylo dosaženo spalování s vysokou výtěžností a nízkými emisemi.

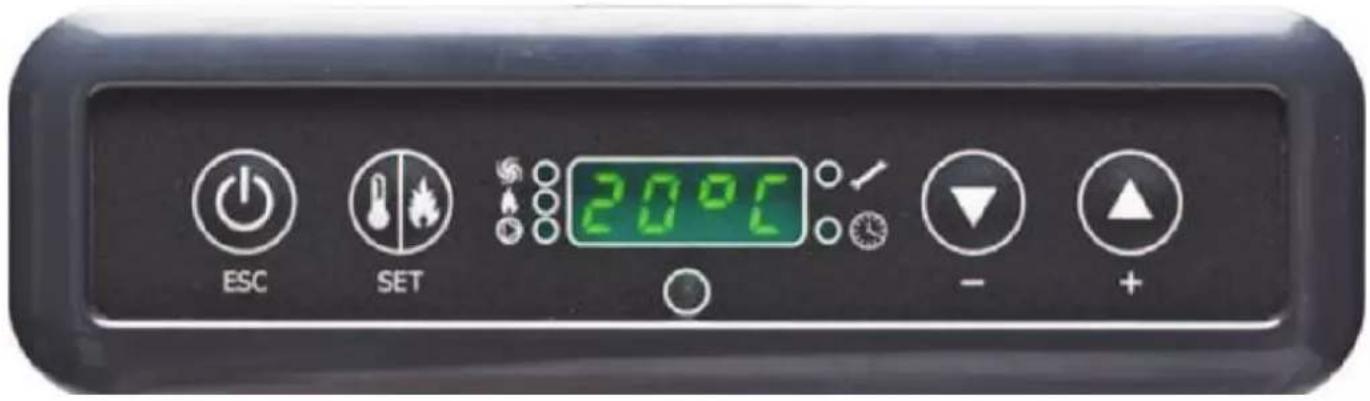

Hlavní fáze lze ovládat pomocí ovládacího panelu nebo volitelně dodávaného dálkového ovládání.

Kamna jsou vybavena sériovým portem pro připojení pomocí volitelného kabelu (kód 640560) se zařizeními dálkového zapnutí (chronotermostaty atd.).

Keramické vnější obložení je k dispozici ve 4 barevných vari- antách: bordó, kůže, pergamen, hnědá wengè.

Umístěný na odvodu spalin, který zjišťuje teplotu.

V závislosti na nastavených parametrech, kontroluje fáze zapnutí, provozu a vypnutí.

• TLAKOMĚR

Umístění v oblasti odsávání spalin, zasáhne v případě podtlaku v obvodu spalin (např.: ucpaný kouřovod) a zabrání pádu pelet.

Zablokuje doplňování pelet a způsobí vypnutí kamen.

• BEZPEČNOSTNÍ TERMOSTAT

Umístěný pod zásobník pelet, zasáhne v případě, že je teplota uvnitř kamen příliš vysoká.

Zablokuje doplňování pelet a způsobí vypnutí kamen.

• SNÍMAČ PRŮTOKU VZDUCHU

Umístěný v sacím rozvodu, zasáhne v případě, že průtok vzduchu spalování není správný a mohlo by to způsobit problémy podtlaku v obvodu spalin a vypnutí kamen.

SÉRIOVÝ PORT

Na sériovém výstupu RS232 s příslušným kabelem (kód 640560) lze nechat CAT (středisko technické pomoci) nainstalovat volitelné příslušenství pro kontrolu zapínání a vypínání, např. termostat prostředí. Sériový výstup se nachází na zadní straně kamen.

VYROVNÁVACÍ BATERIE

Na elektronické kartě je vyrovnávací baterie (typu CR 2032 3 Volty).

Její porucha je způsobena běžným opotřebením (nelze ji považovat za vadu produktu). Pro další podrobnosti kontaktujte CAT (Středisko technické pomoci), které provádí 1. zapnutí.

РОЛІSTКА

Na zástrčce s vypínačem na zadní straně kamen jsou umístěny dvě pojistky, přičemž jedna je funkční * a další náhradní**.

Ø 10 cm rozvod horkého vzduchu - volitelná POLIS - běžná POLIS PLUS Ø 4 cm vzduchu ø pro spalování 18 51 21 16 39 Ø 10 cm odvodu kouře 28

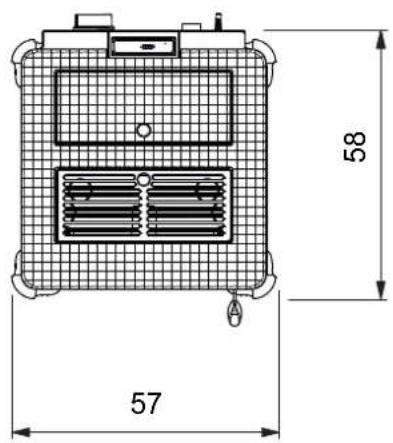

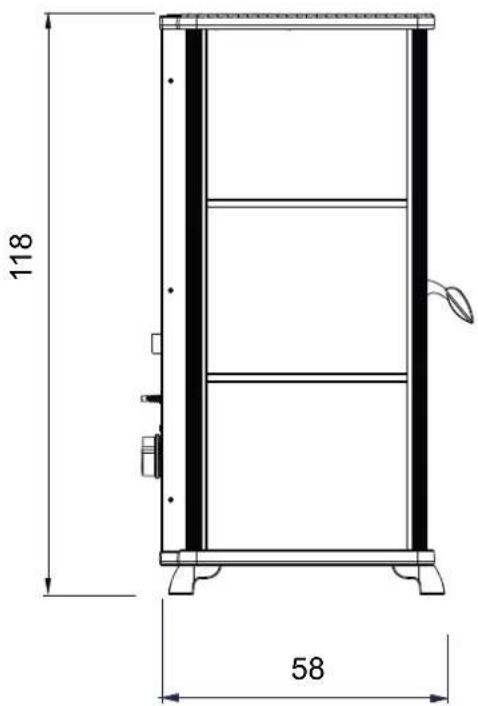

POHLED ZBOKU PÜDORYS

118 58

58 57

OBECNÉ INFORMACE

TERMOTECHNICKÉ ÚDAJE ve smyslu EN 14785Výše uvedené údaje jsou orientační a získané ve fázi certifi kace u certifi kované instituce.
	Nominální výkon Snížený výkon
Užitý tepelný výkon	12 3,5 kW
Účinnost/výkon	90 91 %
Emisc CO při 13% O_2	0,015 0,028 %
Teplota spalin	171	88	°C
Spotřeba paliva	2,8	0,8 kg/h
Kapacita zásobníku	30		kg
Tah	12 - 5	10 - 3	Pa
Autonomie	10 34	ore
Vytápěný prostor *	315		m^3
Průměr spalinového potrubí (samec)	80		mm
Průměr potrubí pro přívod vzduchu (samec)	40		mm
Hmotnost včetně obalu	214 / 217		kg

* Objem vytápěného prostoru je vypočítán při tepelné izolaci domu podle zákona 10/91 a následných změn a při tepelné ztrátě 33 Kcal/ m³/hod.

TECHNICKÉ ÚDAJE PRO NASTAVENÍ ROZMĚRŮ KOUŘOVODU, který musí vždy splňovat podmínky uvedené v této tabulce a instalačních normách jednotlivých produktů.
	Nominální výkon Snížený výkon
Užitý tepelný výkon	12 3,5 kW
Teplota spalin na výstupu	205 106 °C
Minimální tah	0-5 Pa
Odtah spalin	8,1 5 g/s

ELEKTRICKÉ PARAMETRY
Napájecí napětí	230Vac +/- 10% 50 Hz
Průměrný příkon	120 - 150 W
Příkon při zapalování	400 W
Ochrana na elektronické desce	Fusibile T2A, 250 Vac 5x20

Společnost ITALIANA CAMINI si vyhrazuje právo změny výrobků bez předchozího upozornění dle svého zvážení.

INSTALACE

OBECNÉ POZNÁMKY

V Itálii je třeba odkázat na normu prohlášení o shodč v souladu se vyhláškou ministerstva 37/2008 (dříve zákon 46/90) a v souladu s normou UNI 10683 a UNI 10412-2.

V případě instalace v bytovém domě si vyžádejte předběžný souhlas správce.

KONTROLA KOMPATIBILITY S OSTATNÍMI ZARÍZENÍMI

V Itálii NESMÍ být kamna instalována ve stejném prostředí, kde se nacházejí plynová topná zařízení typu B (např. plynové kotle, kamna a zařízení s digestoř - viz norma UNI 10683 e 7129).

V obecnosti mohou kamna způsobit podtlak prostředí a ohrozit tak fungování takových zařízení nebo je může takový podtlak ovlivnit.

KONTROLA ELEKTRICKÉHO ZAPOJENÍ (sít'ovou zásuvku umístěte na jednoduše dostupném místě)

Kamna jsou vybavena elektrickým napájecím kabelem, který je třeba připojit k zásuvce 230 V 50 Hz, pokud možno vybavenou magneticko-tepelným vypínačem.

Odchylky napájení vyšší než 10 % mohou ohrozit fungování kamen. Elektrické zařízení musí být v souladu s normou; zkontrolujte zejména účinnost uzemnění.

Neúčinnost zemnicího systému způsobí poruchu fungování, za níž společnost Edilkamin nenese odpovědnost.

Napájecí vedení musí mít průřez odpovídající výkonu zařízení.

V případě problémů s elektrickou sítí požádejte o konzultaci elektrikáře, aby posoudil instalaci jednotky souvislého napájení o výkonu minimálně 800 Va se sinusoidní vlnou.

PŘÍVOD VZDUCHU (je nezbytné zabezpečit)

Za kamny je třeba připravit přívod vzduchu zvenčí s minimálním průměrem 80 cm², který zajistí dostatečný přívod vzduchu pro spalování.

V takovém případě NELZE kamna umístit ke stěně.

Alternativně lze odebírat vzduch pro přím zvenčí pomocí prodloužené ocelové trubky s průměrem minimální 4 cm umístěné na zadní straně kamen samotných. Trubka musí mít délku kratší než 1 metr a nesmí zahrnovat ohyby.

Každopádně je třeba po celé trase vedení přívodu vzduchu třeba zajistit minimální volný průřez 12 cm².

Venkovní koncovka vedení přívodu vzduchu musí končit úsekem pod úhlem 90° stupňů s ohledem na základnu nebo s ochranou proti větru a musí být chráněna sítí proti hmyzu, která však nesmí omczovat volný užitečný průřez 12 cm².

UMÍSTĚNÍ A PROTIPOŽÁRNÍ BEZPEČNOSTNÍ VZDÁLENOSTI

Pro správné fungování musí být kamna postavena rovně.

Zkontrolujte nosnost podlahy.

Kamna je třeba nainstalovat v souladu s následujícími bezpečnostními podmínkami:

- minimální vzdálenost po stranách a v zadní části 20 cm od hořlavých materiálů,

- před kamna se nesmí umist'ovat hořlavé materiály do vzdálenosti minimálně 80 cm.

Pokud není možné dodržet výše uvedené vzdálenosti, je třeba přijmout technická opatření, aby se zabránilo všem rizikům požáru.

V případě připojení k dřevěné stěně nebo jinému hořlavému materiálu je třeba trubku kouřovodu vhodným způsobem izolovat.

INSTALACE

KOUŘOVOD

Systém vypouštění musí sloužit výhradně pro kamna (nelze sdílet kouřovod s dalšími zařízeními).

Vypouštění spalin probíhá přes otvor o průměru 8 cm na zadní straně kamen.

Vypouštění spalin musí být propojeno s venkovním prostředí pomocí certifi kovaných ocelových trubck dle normy EN 1856. trubka musí být hermeticky utěsněná.

Pro utěsnění trubek a jejich případnou izolaci je třeba používat materiály odolné vysokým teplotám (silikon nebo tmely pro vysoké teploty).

Jediný povolený horizontální úsek může mít délku až 2 metry. Použít lze až tři ohyby s maximálním úhlem 90° (s ohledem na vertikálu).

(V prípadě, že se vypouštění nepřipojuje do kouřovodu) Je nezbytný vertikální úsek o délce minimálné 1,5 metru a koncovka s ochranou proti větru (dle normy UNI 10683).

Vertikální vedení může být vnitřní i venkovní.

Pokud je kouřovod venkovní, musí být vhodným způsobem izolované.

Pokud se trubka spalin odvádí do kouřovodu, musí být vhodná pro pevná paliva.

Pokud je stávající kouřovod větší než ø 150 mm, je třeba jej zmenšit vsunutím rozdělovacích trubek z vhodných materiálů (např. ocel ø 80 mm).

Všechny úseky kouřovodu musí umožňovat kontrolu.

Komínové nástavce a kouřovody, k nimž jsou připojena zařízení uživatelů na pevná paliva, je třeba čistit minimálně jednou ročně (zkontrolujte, zda ve vaší zemí existuje příslušná norma). Absence kontroly a pravidelného čištění zvyšuje pravděpodobnost požáru komínových nástavců.

V takovém případě postupujte následovně: nehaste vodou, vyprázdněte zásobník pelet.

Před opakovaným spuštěním zařízení se obrat’te na specializovaný materiál.

Kamna jsou projektována pro fungování v jakýchkoliv klimatických podmínkách.

V případě mimořádných okolnosti, jako je silný vítr, mohou zasáhnout bezpečnostní systémy, které způsobí vypnutí kamen. V takovém případě zařízení s deaktivovanými bezpečnostními prvky nespouštějte, pokud problém přetrvává, obraťte se na autorizované středisko technické pomoci Edilkamin.

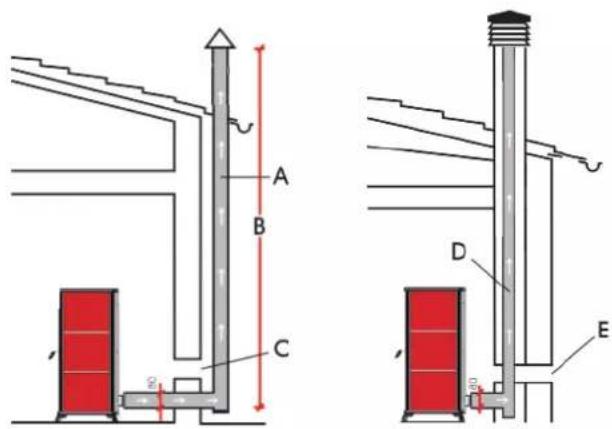

TYPICKÉ PŘÍPADY

OBR. 1 OBR. 2

A: venkovní ocelový kouřovod s odpovídající izolací.

B: minimální výška 1,5 m a vždy nad úroveň střechy

C-E: přívod vzduchu z vnějšího prostředí (minimální průřez 80 cm²)

D: ocelový kouřovod uvnitř existujícího zděného komínu

KOMÍNOVÝ NÁSTAVEC

Základní charakteristiky jsou:

• vnitřní průměr u základny stejný jako u kouřovodu,
• výstupní průměr ne menší než dvojnásobek průměru kouřovodu,
• poloha nad hřebenem střechy a mimo oblast odtahu (viz normu UNI 10683).

MONTÁŽ OBLOŽENÍ

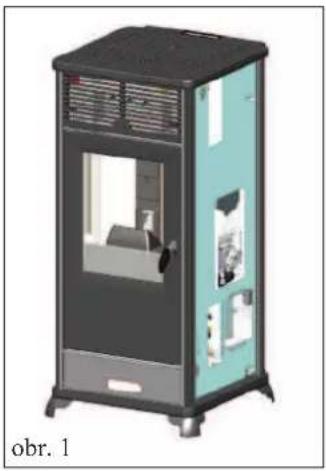

Tento obrázek představuje kamna ve stavu, v němž se nachází po vybalení.

Níže uvedené prvky jsou naopak zabaleny odděleně:

• 1 ks dolní keramické destičky (E - obr. 5)
- 6 ks boční keramické panely (F - obr. 6)
• 4 ks hliníkových profi lů (P - obr. 6)

Při montáži postupujte následovně:

Obr. 2

Po vyšroubování čtyř fi xačních šroubů odstraňte horní kryt z litiny (A) a mřížkou a krytem zásobníku pelet.

Obr. 3

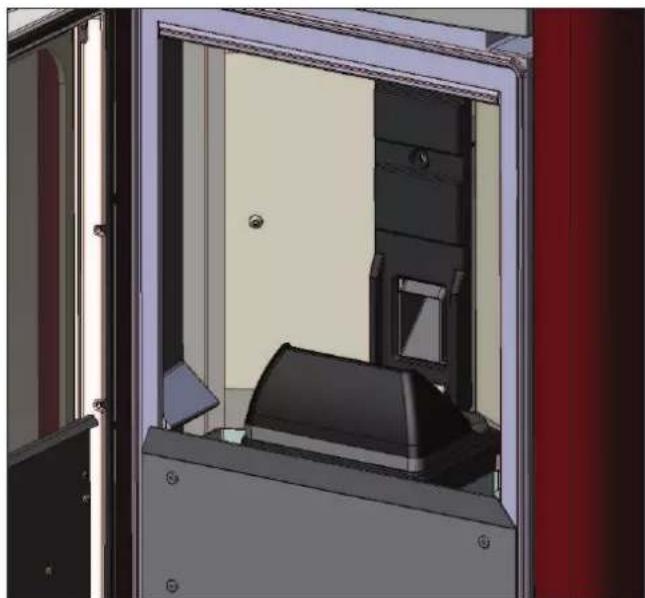

Pravý přední profi 1 (B) vyjměte z místa.

Na podložku čelní keramické desky (C) umístěte těsnění 15x5.

Obr. 4

Vyšroubujte jednou ze dvou dolních centrovacích destiček (D).

Obr. 5

Přední dolní keramickou destičku (E) dejte na místo.

Znovu nainstalujte dolní středicí destičku a pravý přední profi 1, které jste předtím demontovali.

POZN.: dodává se lepicí těsnění 15x5, které je třeba použít na případnou kompenzaci vůle mezi čelní dolní keramickou destičkou (E) a plechový nosník destičky (E1).

Obr. 6

Nasad'te příslušné boční keramické desky (F) do příslušných vodicích lišt.

Nasad'te je mezi boční keramickou desku a další hliníkový profi 1 (P).

Obr. 7

Vrat'te na místo horní kryt z litiny (A - obr. 2), který jste před- tím demontovali.

POZN.: v případě vibrací se dodává nalepovací těsnění 8x1, které je třeba vložit mezi profi ly a boční keramické desky.

VEDENÍ HORKÉHO VZDUCHU

SADA PRO TRANSFORMACI Z KAMEN POLIS NA KAMNA POLIS S VOLITELNÝM VEDENÍM (kód 758510)

Aby bylo možné rozvádčt horký vzduch i do jiných místností domu mimo místnost instalace, je třeba použít následující komponenty:

• 1 ks odstředivého ventilátoru (A)
• 1 ks trubky rozvodu se spojem s přírubou (B)
• 1 ks těsnění 10x2 - nalepovací L=450 (C)
• 2 ks ploché kruhové podložky D.6x12 (D)
• 2 ks šroubu s šestihrannou hlavou 6x16 (E)

1	Skříň	1
3	Trubka ∅ 10	1
4	Koncovka	1
5	Rozeta na zed'	1
6a	Kryt kouřovodu	1
7	Fixační šrouby kouřovodu	4
8	Fixační pásck trubck	2

POZN. POČÁTEČNÍ ČÁST PRUŽNÉ HADIČKY JE TŘEBA ZCELA „NATÁHNOUT” TAK, ABY SE ZABRÁNILO ZKRABACENÍ; TÍM SE PODSTATNĚ ZVĚTŠÍ VNITŘNÍ PRŮMĚR A ULEHČÍ SE TAK NASUNUTÍ.

• Vymezte místo pro kamna s ohledem na zdi (obr. a).
• Na míru uřízněte kryt kouřovodu (6a), přičemž zásah provádějte na straně stěny (obr. b).
• Kamna umístěte do konečné polohy.
• Natáhněte hliníkovou trubku (3) pro vedení teplého vzduchu, aniž byste ji zapojili k otvoru kamen.
• Na hliníkovou trubku předběžně nasad'te rozetu (5) a kryt trubky (6a), nicménč je neutahujte (obr. b).
• Připojte hliníkovou trubku k otvoru výstupu vzduchu na zadní straně kamen (8) (obr. c).
• Do konečné polohy nastavte kryt trubky (6a) a upevněte k zadní části kamen pomoci šroubů v balení (7) (obr. c).
• Nainstalujte koncovku (4) a příslušnou hliníkovou trubku (3) (obr. c).
• Rozetu upevněte ke zdi (5) pomocí silikonu (obr. c).

1 Skřín 1
2 Trubka ∅ 10 1
4 Koncovka 1
5 Rozeta na zed' 1
6a Kryt kouřovodu 1
7 Fixační šrouby kouřovodu 4
8 Fixační pásck trubek 2
9 Objímka na zed' 2
10 Šrouby 4
11 Hmoždinky 4

• Vymezte místo pro kamna s ohledem na zdi (obr. a).
• Na míru uřízněte kryt kouřovodu (6a), přičemž zásah provádějte na straně stěny (obr. b).
• Kamna umístěte do koncěné polohy.
• Natáhněte hliníkovou trubku (2) pro vedení teplého vzduchu, aniž byste ji zapojili k otvoru kamen.
• Na hliníkovou trubku předběžně nasad'te rozetu (5) a kryt trubky (6a), nieméně je neutahujte (obr. b).
• Připojte hliníkovou trubku k otvoru výstupu vzduchu na zadní straně kamen (8) (obr. c).
• Do konečné polohy nastavte kryt trubky (6a) a upevněte k zadní části kamen pomocí šroubů v balení (7) (obr. c).
• Nainstalujte koncovku (4) a příslušnou hliníkovou trubku (2) a upevněte ji pomocí objímky na stěnu (9) a hmoždinek se šrouby (10-11) (obr. c).
• Rozetu upevněte ke zdi (5) pomocí silikonu (obr. c).

obr. a 2 obr. b 5 obr. c 6a 8 4 7 6a

10 9 10 9 8 2 5a 4

NÁVOD K POUŽITÍ

Uvedení do provozu, první zapnutí a zkoušení musí provést autorizované středisko pomoci Edilkamin (CAT) v souladu s normou UNI 10683.

Informacc najdete na stránkách www.edilkamin.com

Během prvních zapnutí se může uvolňovat mírný zápach laku, který brzy zmizí.

Při prvním zapnutí je nicméně třeba zkontrolovat:

• správnou instalaci,
  • elektrické napájení,
• zavření dvířek, které musí být hermetické,
• čistotu roštui,
• přítomnost oznámení o pohotovostním režimu na displeji (datum, výkon nebo teplota blikají).

NALOŽENÍ PELET DO ZÁSOBNÍKU

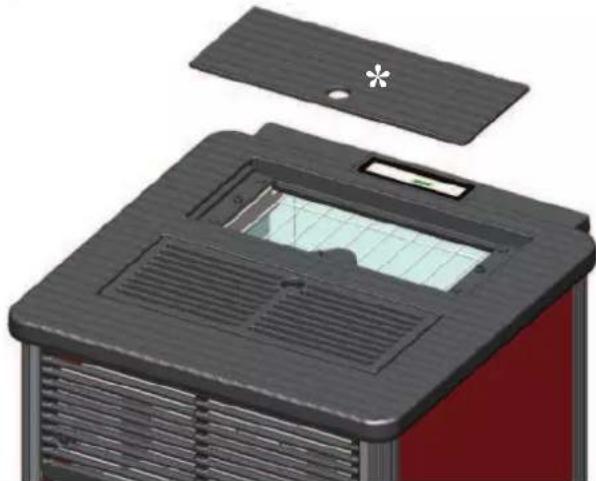

Pro přístup do zásobníku odstraňte litinový kryt * (obr. 1).

obr. 1

1) Pri této operaci NIKDY NEPOKLÁDEJTE pytel s peletami na horní mřížku, aby pytel vlivem tepla nepoškodil lak vrchní desky.
2) Při plnění horkých kamen během provozu, použijte přiloženou rukavici.

POZNÁMKA O PALIVU

Kamna Polis jsou navržena pro spalování dřevěných pelet o průměru cca 6 mm.

Pelety jsou palivo ve formě malých válečků, vyrobené lisováním pilin při vysokých teplotách bez použití lepidla nebo jiných cizích látek.

Pelety se prodávají v pytlích po 15 kg.

Aby NEbyl ohrožen provoz kamen, NESMÍ v nich být spalováno jiné palivo.

Použití jiných materiálů (včetně dřívi), zjistitelné laboratorní analýzou, bude mít za následek zrušení platnosti záruky.

Společnost ITALIANA CAMINI navrhla, testovala a naprogramovala své výrobky tak, aby byly zaručeny nejlepší funkce, s peletami s následujícími charakteristikami:

průměr : 6 millimetrů

maximální délka : 40 mm

maximální vlhkost : 8 %

výhřevnost : alespoň 4100 kcal/kg

Používání pelet s jinými vlastnostmi vyžaduje speciální nastavení parametrů kamen, podobné tomu, které provádí CAT (centrum technické asistence) při prvním zapálení.

Použití nevhodných pelet může vést k: snížení účinnost, provozním anomálií, přerušení provozu v důsledku ucpání, znečištění skla, nespálení paliva, a pod. Jednoduchá analýza dřevěných pelet může být provedena vizuálně:

DOBRÉ pelety: pravidelná délka, málo prašné.

ŠPATNÉ pelety: s trhlinami podélnými a příčnými, hodně prašné, variabilní délka, přítomnost cizích těles.

NÁVOD K POUŽITÍ

OVLÁDACÍ PANEL

OFF Probíhá fáze vypnutí, trvá přibližně 10 minut

ON AC Kamna v první fázi zapínání, nakládka pelet a čekání na zažehnutí plamene

ON AR Kamna ve druhé fázi zapínání, spuštění běžného spalování

PH Kamna ve fázi zahřívání výměníku tepla

10....30°C Požadovaná úroveň teploty v prostředí instalace kamen

Pu Probíhá automatické čištění roštu

SF Zhasnutí plamene: zablokování fungování v důsledku pravděpodobného vypotřebování pele

CP-TS-PA Ovládací nabídka dostupná výhradně pro CAT (střediska technické pomoci)

AF Zapnutí selhalo: zablokování fungování v důsledku absence zapnutí

H1.....H9 Výstraha systému, číslo označuje příčinu výstrahy

Bat1 Baterie hodin vybitá (typ CR2032)

Fron Aktivace čelní ventilace

Cana Aktivace ventilace kouřovodu

FrCa Aktivace ventilaci

Pokud jsou kamna v pohotovostním režimu, na displeji se zobrazi nápis OFF společně s nastaveným výkonem, pokud jsou kamna v MANUÁLNÍM REŽIMU, nebo se na displeji zobrazi nápis OFF společně s nastavenou teplotou, pokud jsou kamna v AUTOMATICKÉM REŽIMU.

PLNĚNÍ ŠNEKA

Plnění dopravního systému pelet (šneka) je nezbytné pouze v případě nových kamen (ve fázi prvního zapnutí), nebo pokud se pelety v kamnech zcela vypotřebovaly.

Pro aktivaci takového doplnění stiskněte současně tlačítka

na displeji se zobrazí nápis „RI”.

Funkce plnění se ukončí automaticky po 240 sekundách nebo po

stisknutí tlačítka

Znamená fungování ventilátoru

Znamená fungování redukční elektropřevodovky nakládky pelet

Znamená, že se provádí zásah v nabídce parametrů (pouze CAT)

Znamená aktivní čas, pokud bylo nastaveno automatické časové nastavení

Tlačitko ZAPNUTÍ/VYPNUTÍ slouží i k uložení/ukončení

Tlačitko volby: Automatický režim / Manuální režim / Nabídka nastavení

Tlačítko SNÍŽENÍ výkonu/teploty a procházení vybraného údaje zpět

Tlačitko ZVÝŠENÍ výkonu/teploty a procházení vybraného údaje vpřed

NÁVOD K POUŽITÍ

ZAPNUTÍ

Když jsou kamna v pohotovostním režimu, (poté, co zkontrolujete, zda je rošt čistý), stiskněte tlačítko, čímž se spustí proces zapnutí. Na displeji se zobrazínápis „AC” (spuštění spalování); po absolvování několika cyklů kontroly a následném zapálení pele se na displeji zobrazínápis „AR” (zapnutí vytápění).

Tato fáze potrvá několik minut, což umožní správné dokončení zapnutí a zahřátí výměníku kamen.

Po uplynutí několika minut přejdou kamna do fáze vytápění a na displeji se zobrazí nápis „PH”.

Následně v provozní fázi se zobrazuje vybraný výkon v případě manuálního režimu nebo nastavená teplota v případě automatického režimu.

VYPNUTÍ

Stisknutím tlačítka 📄u zapnutých kamen spustí fáze vypnutí, která zahrnuje:

• přerušení plnění pelet,
• vypotřebování pelet na roštu, přičemž ventilátor spalin zůstane v provozu (10 minut),
• chlazení těla kamen zachování ventilátoru v provozu (10 minut),
• na displeji se zobrazí nápis OFF” společně s počtem minut zbývajícím do ukončení vypnutí.

Během fáze vypnutí nebude možné kamna znovu zapnout. Po skončení fáze vypnutí se systém automaticky nastaví do pohotovostního režimu (na displeji se zobrazí nápis OFF společně s nastaveným výkonem, pokud jsou kamna v MANUÁLNÍM REŽIMU, nebo e na displeji zobrazí nápis OFF společně s nastavenou teplotou v případě, že kamna jsou v AUTOMATIC-KÉM REŽIMU).

MANUÁLNÍ REŽIM

V MANUÁLNÍM provozním režimu se nastavuje výkon, při kterém mají kamna fungovat nezávisle na teplotě prostředí, kde jsou nainstalovány.

Pro výběr MNAUÁLNÍHO provozního režimu stiskněte tlačít-

ko na displeji nastavte například „P2” (výkon 2).

Výkon lze zvýšit stisknutím tlačítka nebo snížit stisknutím

AUTOMATICKÝ REŽIM

V AUTOMATICKÉM provozním režimu se nastavuje cílová teplota, která má být dosažena v místnosti instalace kamen.

Kamna samostatně upravují výkon v závislosti na rozdíle mczi požadovanou teplotou (nastavenou na displejí) a teplotou zjištěnou sondou v místnosti; po dosažení požadované teploty budou kamna fungovat na minimum a nastaví se na výkon 1. Pro výběr AUTOMATICKÉHO provozního režimu stiskněte

tlačítko a displeji nastavte například 20 °C.

Požadovanou teplotu lze zvýšit stisknutím tlačítka nebo

snížit stisknutím tlačítka

Během fungování v AUTOMATICKÉM režimu se na displeji bude střídavě zobrazovat požadovaná teplota a výkon zvolený automaticky modulačním systémem.

FUNKCE COMFORT CLIMA

Funkce je vhodná pro případ instalace kamen do prostředí menších rozměrů nebo v přechodných obdobích, kdy fungování na minimální výkon zajišťuje nadměrné topení.

Tato automaticky ovládaná funkce umožňuje kamna vypnout při překročení požadované teploty prostředí.

Na displeji se zobrazí nápis „CC OF” s uvedením počtu minut chybčjících do vypnutí.

Když teplota prostředí opět klesne pod nastavenou hodnotu, kamna se znovu automaticky zapnou. O případnou aktivaci této funkce požádejte CAT v okamžiku prvního zapnutí.

FUNKCE DÁLKOVÉHO ZAPNUTÍ (port AUX)

Pomocí vhodného kabelu při připojení volitelného příslušenství (kód 640560) lze zapnout/vypnout kamna pomocí dálkového zařízení, jako např.: telefonickou aktivací GSM, termostatem prostředí, souhlasem domácího automatického zařízení nebo zařízením s čistým kontaktem s následující logikou::

Otevřený kontakt = kamna zhasnutá

Zavřený kontakt = kamna zapnutá

Aktivace a deaktivace proběhne s 10sekundovou prodlevou od provedení posledního příkazu.

I v případě připojení k portu dálkové aktivace bude možné kamna zapnout z ovládacího panelu; kamna se aktivují vždy podle posledního přijatého příkazu, bez ohledu na to, zda jde o zapnutí nebo vypnutí.

NASTAVENÍ VENTILACE

V případě instalace sady rozvodů CAT zajistí aktivaci nabídky výběru režimu ventilace.

Stisknutím tlačítka NASTAVIT na 2 sekundy vstoupíte do

nabídky výběru režimu ventilace, pomocí tlačítek nastavit následující provozní režimy:

„Fron”: pomocí tohoto nastavení se aktivuje pouze přední ventilaci kamen.

„Cana”: pomocí tohoto nastavení se aktivuje ventilace rozvo- dů kamen.

Příslušný program řídí fungování ventilace v závislosti na tepelném výkonu dosahovaném kamny: v případě výkonu P1 bude fungovat pouze přední ventilátor, v případě výkonů P2 a P3 společně s ventilací rozvodů.

„Fr Ca”: pomocí tohoto nastavení jsou aktivní oba ventilátory, čelní i rozvodů.

Příslušný program řídí fungování ventilace v závislosti na tepelném výkonu dosahovaném kamny.

Čelní ventilátor upravuje rychlost v závislosti na provozním výkonu kamen (jak v automatickém, tak manuálním režimu), ventilátor rozvodu se vždy aktivuje při maximální rychlosti, aby byl zajištěn efektivní průtok vzduchu do otvoru rozvodu sousední místnosti.

NÁVOD K POUŽITÍ

NASTAVENÍ: ČAS A TÝDENNÍ NASTAVENÍ

Na 5 sekund stiskněte tlačitko NASTAVIT, vstoupíte do nabídky nastavení a na displeji se zobrazí nápis „TS”.

Stiskněte tlačítko ▼, dokud se nczobrazi „Prog” a stiskněte tlačítko NASTAVIT.

Stisknutím tlačítka 🚪️ můžete vybrat následující nastavení:

- Pr OF: Aktivuje nebo deaktivuje používání časovače.

Pro aktivaci časovače stiskněte NASTAVIT a nastavte „On” a pomocí tlačítek 🚪️ 🚪️, na jeho deaktivaci nastavte „OFF”, potvrďte nastavení tlačítkem NASTAVIT, z programu odejděte stisknutím tlačítka ESC.

- Set: umožňuje nastavení aktuálního času a dne.

pro nastavení aktuálního času na displeji vyberte značku „SET“, volbu potvrd’te stisknutím tlačítka NASTAVIT+ pro

nastavení aktuálního času se pomocí tlačítka čas zvýší o

15 minut pri každém stisknutí, stisknutím tlačítka se sníží čas o 1 minutu pri každém stisknutí; nastavení potvrďte stisknutím tlačítka NASTAVIT, aktuální den týdne nastavte pomocí

tlačítek 🚪️ (např. pondělí = 1. den), nastavení potvrďte stisknutím tlačítka NASTAVIT, po skončení zadávání času/dne se na displecji zobrazí „Prog”, pro pokračování v programování pro Pr1/Pr2/Pr3 stiskněte tlačítko NASTAVIT nebo stisknutím „ESC” programování ukončete.

- Pr 1: Tento program č. 1 v tomto intervalu nastavuje čas zapnutí, čas vypnutí a dny, kdy se časový interval použije Pr 1.

Pro nastavení intervalu Pr 1, vyberte pomocí tlačítek „Pr 1“, volbu potvrďte tlačítkem NASTAVIT, na displeji se

krátce zobrazí „On P1“, pomoci tlačítek ▼ ▲ nastavte čas zapnutí intervalu Pr 1, volbu potvrďte tlačítkem NASTAVIT, na displeji se krátce zobrazí „OFF P1“, poté pomocí

tlačítek ▼ ▲ nastavte čas vypnutí intervalu Pr 1 a volbu potvrd'te tlačítkem NASTAVIT.

Pokračovat lez přiřazením právě nastaveného intervalu k různým dnům týdne pomocí tlačítka NASTAVIT lze procházet dny od 1. do 7. dnc, kdc 1. den znamená pondělí a 7. den

znamená neděli, pomocí tlačítek se aktivuje nebo deaktivuje program Pr 1 pro den vybraný na displeji (příklad: On d1=aktivní nebo Of d1=neaktivní).

Po skončení nastavení se na displeji zobrazí „Prog“, pro pokračování v nastavení Pr 2/Pr 3 stiskněte tlačítko „Nastavit“ a opakujte právě popsaný postup nebo stisknutím „ESC” programování ukončete.

- Příklad nastavení:

Pr 1

Zapnutí 07:00 / Vypnutí 09:00: červené=aktivní zelené=neaktivní

1. den 2. den 3. den 4. den 5. den 6. den 7. den
Zapnuto Zapnuto Zapnuto Zapnuto Zapnuto Vypnuto Vypnuto

Pr 2:

Umožňuje nastavení druhého časového intervalu, ve kterém bude režim nastavení postupovat dle stejných pokynů jako u programu Pr 1. Příklad nastavení Pr 2 Zapnutí 17:00 / Vypnutí 23:00: červené=aktivní zelcné=ncaktivní

1. den 2. den 3. den 4. den 5. den 6. den 7. den
Zapnuto Zapnuto Zapnuto		Zapnuto	Vypnuto Vypnuto

Pr 3:

Umožňuje nastavení třetího časového intervalu, ve kterém bude režim nastavení postupovat dle stejných pokynů jako u programu Pr 1 a Pr 2. Příklad nastavení Pr 3 Zapnutí 9:00 / Vypnutí 22:00: červené=aktivní zelené=neaktivní

1. den 2. den 3. den	4. den 5. den 6. den 7. den
Vypnuto Vypnuto	Vypnuto Vypnuto	Vypnuto Zapnuto	Zapnuto

NÁVOD K POUŽITÍ

DÁLKOVÉ OVLÁDÁNÍ (volitelné příslušenství)

: tlačítko zapnutí/vypnutí

tlačítko pro zvýšení výkonu/provozní teploty (v nabídce zvyšuje zobrazenou proměnnou)

+ : tlačitko pro snížení výkonu/provozní teploty (v nabídce snížuje zobrazenou proměnnou)

A : tlačitko pro přepínání z manuálního režimu na automatický

M : tlačitko pro přepínání z automatického režimu na manuální

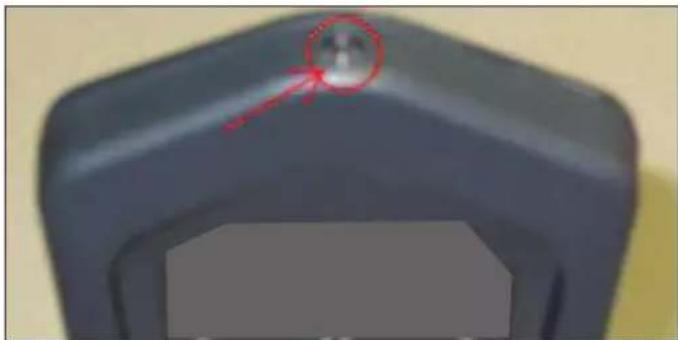

- Dálkové ovládání vysílá pomocí infračerveného signálu, vysí-laci led musí být v dohledu přijímací led kamen, aby byl zajištěn správný přenos, ve volném prostoru bez překážek dosahuje vzdálenost pokrytí 4-5 m.

- Dálkové ovládání funguje na 3 ks 1,5V alkalických baterií velikosti AAA, životnost baterií závisí na použití, nicméně potřebám průměrného uživatele vydrží sloužit po celou jednu sczónu.

- Rozsvícení podsvícení tlačítek při stisknutí jednoho z nich znamená, že dálkové ovládání přcnáší signál, „pipnutí” z kamen je potvrzení přijetí.

- Dálkové ovládání je třeba vyčistit pomocí čistého hadříku bez rozstřikování čisticích prostředků nebo kapalin přímo na ně. V každém případě používejte neutrální čistici prostředky bez agresivních látek.

- S dálkovým ovládáním zacházejte opatrně, náhodný pád může způsobit jeho porušení.

- Pomocí dálkového ovládání lze dále provádět všechny operace, které lze provádět na ovládacím panelu.

- Provozní teplota je: 0-40 °C

- Správná skladovací teplota jc: -10+50 °C

- Provozní vlhkost: 20-90 % RB bez kondenzace

- Hmotnost dálkového ovládání s vloženými bateriemi: 160 g

POZNÁMKA PRO CAT: infračervené dálkové ovládání identifi kujete jednoduše, protože má vysílací led na konci, viz fotografi i „A” výše.

INFORMACE PRO UŽIVATELE

V souladu s § 13 zákonné vyhlášky ze dne 25. července 2005, č. 151 „prováděcí předpis směrnic 2002/95/ES, 2002/96/ES a 2003/108/ES o omezování používání nebezpečných látek v elektrických a elektronických zařízeních, jakož i o likvidaci odpadů”. Symbol přeškrtnutého odpadkového koše na zařízení nebo jeho obalu znamená, že produkt je třeba na konci jeho životnosti zlikvidovat odděleně od ostatního odpadu.

Uživatel je tedy po skončení životnosti zařízení povinen jej předat do příslušných středisek tříděného elektrického a elektronického odpadu nebo jej vrátit prodejci ve chvíli koupě nového zařízení ekvivalentního typu formou kus za kus.

A ÚDRŽBĚ

Před provedením jakékoliv údržby odpojte zařízení od elektrické napájecí sítě.

Pravidelná údržba je základem správného fungování kamen.

Případné problémy v důsledku neprovádění údržby způsobí propadnutí záruky.

DENNÍ ÚDRŽBA

Operace je třeba provádět na vypnutých, chladných kamnech odpojených od elektrické sítě.

• Celý postup vyžaduje pouhých několik minut a je třeba ji provést pomocí vysavače (viz volitelné příslušenství str. 24).

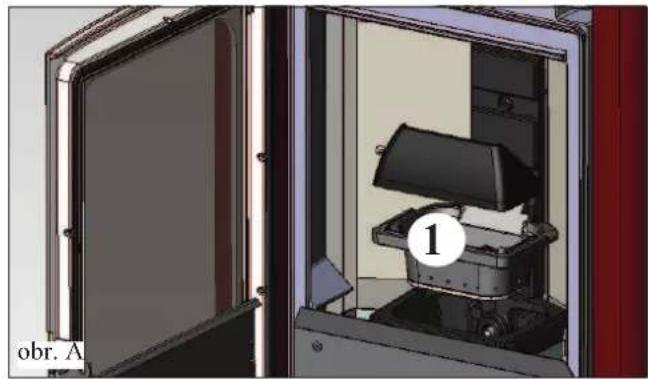

• Otevřete dvířka, vytáhněte rošt (1 - obr. A) a zbytky vysyp-te do zásobníku na popel (2 - obr. B).
  • ZBYTKY NEVYSYPÁVEJTE DO ZÁSOBNÍKU PELET.
• Vytáhněte a vyprázdněte zásobník na popel (2 - obr. B) do nehořlavé nádoby (popel může obsahovat dosud horké kousky a/nebo žhavé uhliky).
• Vysajte vnitřek ohniště, spalovací desku, prostor kolem roštu, kam padá popel.
• Vyjměte rošt (1 - obr. A) a očistěte jej pomocí kartáče ve výbavě, odstraňte případné překážky uvízlé v otvorech.
• Vysajte prostor roštu, vyčistěte styčné boky roštu a jcho sedlo.
  • V případě potřeby vyčistěte sklo (za studena).

Nikdy nevysávejte horký popel, poškodí použitý vysavač a způsobuje riziko požáru domácnosti.

POZOR:

UJISTĚTE SE, ŽE ZÁSOBNÍK NA POPEL JE SPRÁV-NĚ UMÍSTĚNA NA SCVÉM MÍSTĚ.

TÝDENNÍ ÚDRŽBA

• Vyjměte zásobník na popel (2 - obr. B) a vytáhněte klapku průchodu kouře (3 - obr. C-D) umístěnou pod roštem tak, že ji zvednete nahoru a vysajete dno (4 - obr. D).
• Vytáhněte lištu (5 - obr. E) a zbytky vysypte do zásobníku popela.

(zajišťuje CAT - středisko technické pomoci)

Zahrnuje:

• celkové vnitřní i vnější čištění,
• pečlivé vyčistění horizontálních trubek výměníku za výstupní mřížkou horkého vzduchu v horní části čela kamen,
• pečlivé vyčištění a odstranění usazenin z roštu a příslušného prostoru,

- vyprázdnění zásobníku pelet a vysátí dna,

- vyčistění odtahu kouře, mechanickou kontrola vůlí a upevnění,

- čistění kouřovodu (výměna těsnění na trubce vypouštění kouře),

- čištění kouřovodu a vertikálních trubek výmčníku za klapkou uvnitř ohniště,

- čištění prostoru ventilátoru odtahu kouře, čištění tlakoměru, kontrolu termočlánku,

- čištční, kontrola a odstranční usazenin z prostoru zapalovacího odporu, případně jeho výměnu,

- čištění/kontrolu ovládacího panelu,

- zrakovou kontrolu elektrických kabelů, spojů a napájecího kabelu,

- čištění zásobníku pelet a kontrolu vůlí soustavy šneku-redukční elektropřevodovky,

- kontrolu a případnou výměnu trubičky tlakoměru,

• výměnu těsnění dvířek,

- funkční test, nasazení šneku, zapálení, fungování po dobu 10 minut a vypnutí.

V případě velmi častého používání kamen doporučujeme čištění kouřovodu minimálně jednou za 3 měsíce.

POZOR!!!

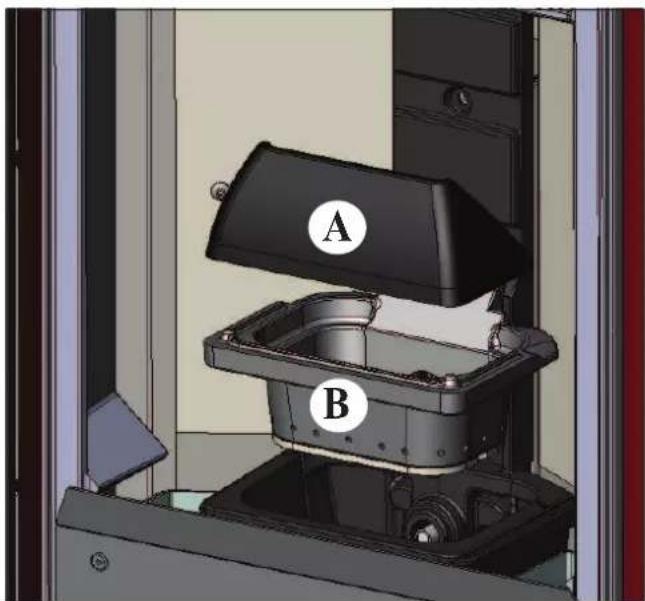

Po běžném čištění může NESPRÁVNÉ SPOJENÍ horního roštu (A) (obr. 1) s dolním roštem (B) (obr. 1) ohrozit fungování kamen.

Takže se před zapálením kamen ujistěte, že jsou rošty spo-jeny správně dle ukázky na (obr. 2) bez výskytu popela nebo usazenin po styčném obvodu.

Připomínáme, že používání kamen bez provedení čištění roštu může způsobit neočekávané zapálení plynu uvnitř spalovací komory a následné prasknutí skla dvířek.

POZN.

• Jsou zakázány veškeré neoprávněné změny.
• Používejte náhradní díly doporučené výrobcem.
• Používání neoriginálních náhradních komponent způsobí propadnutí záruky.

A B

obr. 1

V případě problémů se kamna automaticky vypnou provedením operace vypnutí a na displeji se zobrazí nápis týkající se důvodu vypnutí (níže viz různé signály).

Pro zablokování nikdy během fáze vypínání nevytahujte napájecí kabel.

V případě zablokování pro opakované zapnutí kamen proved'te postup vypnutí (600 sekundse zvukovým potvrzením) a následným stisknutím tlačítka

Kamna znovu nezapínejte, dokud neověřite příčinu bloku a dokud NEVYČISTÍTE/NEVYPRÁZDNÍTE rošt.

SIGNALIZACE PŘÍPADNÝCH PŘÍČIN ZABLOKOVÁNÍ A POKYNY PRO ODSTRANĚNÍ

1) Signalizace: H1) Kontrola/proud vzduchu (zasáhne, pokud snímač průtoku zjistí nedostatečný průtok spalovacího vzduchu).

Problém: Zhasnutí v důsledku podtlaku ve spalovací komoře

Kroky: Průtok může být nedostatečný, pokud jsou otevřena dvířka, pokud dvířka nedokonale těsní (např. těsnění), pokud dochází k problému se sáním vzduchu nebo odvodu kouře nebo je ucpaný rošt.

Zkontrolujte:

• zavření dvířek
• sací kanál spalovacího vzduchu (vyčistěte a dávejte přitom pozor na prvky snímače průtoku):
• vyčistěte snímač průtoku pomocí suchého vzduchu (jako u klávesnice počítače)
• poloha kamen: nesmí se opírat o stěnu
• poloha a vyčištění roštu (v intervalech dle typu pelet)
• kouřovod (vyčistěte)
• instalace (pokud není v souladu s normou a má více než 3 ohyby, odtah kouře není pravidelný)
  Pokud máte podezření na poruchu snímače, zkontrolujte jej za studena. Pokud doje ke změně podmínek, například otevřením dvířek, a zobrazená hodnota se nezmění, problém představuje snímač.

Výstraha na podtlak se může vyskytnout i během fáze zapálení, nebo't snímač průtoku spustí sledování 90 sekund po spuštění cyklu zapálení.

2) Signalizace: H2) Porucha motoru odtahu spalin (zasáhne, pokud snímač spalin zjistí anomálii)

Porucha: Vypnutí v důsledku anomálie otáček odtahu spalin

Kroky: • Zkontrolujte funkčnost odtahu spalin (připojení snímače otáček) (CAT).

• Zkontrolujte čistotu kouřovodu.
- Zkontrolujte elektrický systém (uzemnění).
• Zkontrolujte elektronickou kartu (CAT).

3) Signalizace: SF (H3) Zhasnutí plamene (termočlánek zjistí teplotu spalin nižší než je nastavená hodnota a interpretuje to jako abscenci plamene)

Porucha: Vypnutí v důsledku poklesu teploty spalin

K výpadku plamene může dojít:

• Zkontrolujte absenci pelet v zásobníku.
• Zkontrolujte, zda příliš velké množství pelet neuhasilo plamen, zkontrolujte kvalitu pelet (CAT).
• Zkontrolujte, zda zasáhl termostat maxima (CAT).

- Zkontrolujte, zda termostat „odpojil” napájení redukční elektropřevodovky (kontrola kouřovodu atd.) (CAT).

4) Signalizace: AF (H4) Selhání zapalování (zasáhne, pokud se v maximální době 15 minut neobjeví plamen nebo pokud nebude dosaženo teploty spuštění).

Porucha: Vypnutí v důsledku nesprávné teploty spalin během zapálení.

Rozlišit lze následující dva případy:

NEOBJEVÍ se plamen

Kroky: Zkontrolujte: • polohu a čistotu roštu,

• funkčnost odporu zapalování (CAT),
• teplotu prostředí (pokud je nižší než 3 °C, je třeba použít podpalovač) a vlhkost,
• zkuste zapálení s pomocí podpalovače.

Plamen se objevil, ale po nápisu Spuštění se zobrazil nápis BLOK/NESPUŠTĚNÍ

Akce: Zkontrolujte: • funkčnost termočlánku (CAT),

- teplotu spuštění nastavenou v parametrech (CAT).

DOPORUČENÍ PRO PŘÍPADNÉ PORUCHY

5) Signalizace: H5 zablokování v důsledku výpadku (nejedná se o chybu kamen).

Porucha: Vypnutí v důsledku výpadku elektrické energie

Kroky: Zkontrolujte elektrické zapojení a pokles napětí.

6) Signalizace: H6 porucha termočlánku nebo termočlánek odpojený

Porucha: Vypnutí v důsledku poruchy termočlánku nebo jeho odpojení

Kroky: • Zkontrolujte zapojení termočlánku ke kartě: zkontrolujte funkčnost během zkoušky za studena (CAT).

7) Signalizace: H7 nadměrná teplota spalin (vypnutí v důsledku nadměrné teploty spalin)

Porucha: Vypnutí v důsledku překročení maximální teploty spalin

Nadměrná teplota spalin může být způsobena: typem pelet, anomálií odtahu spalin, ucpaným kouřovodem, nesprávnou instalací, „unášením” redukční elektropřevodovky, absence sání vzduchu v místnosti.

8) Signalizace: „Bat. 1“

Porucha: Kamna se nevypnou, ale na displeji se zobrazí nápis.

Akce: • Je třeba vyměnit záložní baterii v kartě.

9) Signalizace: A LC: Zasáhne, pokud se zjistí abnormální příkon redukční elektropřevodovky.

Kroky: Zkontrolujte fungování (CAT): redukční elektropřevodovky - tlakoměru - termostatu zásobníku - elektrická zapojení a elektronickou kartu

10) Signalizace: A LC: Zasáhne, pokud se zjistí abnormální a nadměrný příkon redukční elektropřevodovky.

Kroky: Zkontrolujte fungování (CAT): redukční elektropřevodovky - elektrická zapojení a elektronickou kartu.

POZN.

Komínové nástavce a kouřovody, k nimž jsou připojena zařízení uživatelů na pevná paliva, je třeba čistit jednou ročně (zkontrolujte, zda ve vaší zemí existuje příslušná norma).

V případě opomenutí pravidelných kontrol a čištění se zvyšuje pravděpodobnost požáru komínového nástavce.

DŮLEŽITĚ!!!

V případě, že se projeví náznak požáru v kamnech, v kouřovodu nebo komíně, postupujte následovně:

- odpojte elektrické napájení,

- proved'te zásah pomocí hasicího přístroje na oxid uhličitý CO _2

- požádejte o zásah požárníky.

OHEŇ SE NEPOKOUŠEJTE HASIT VODOU!

Následně požádejte o kontrolu zařízení autorizované středisko technické pomoci Edilkamin a komín nechte zkontrolovat autorizovaným technikem.
