NÁVOD K OBSLUZE ION Charles i6 Niceboy

1. ...... Schéma výrobku
2. ...... Návod k obsluze

2.1.....První spuštění
2.2..... Duální nádoba na vodu a prach
3. ......Připojení k aplikaci
4. ......Stav zařízení
5. .....Údržba
6. ...... Mopování
7. ...... Obsah balení
8. .....Parametry

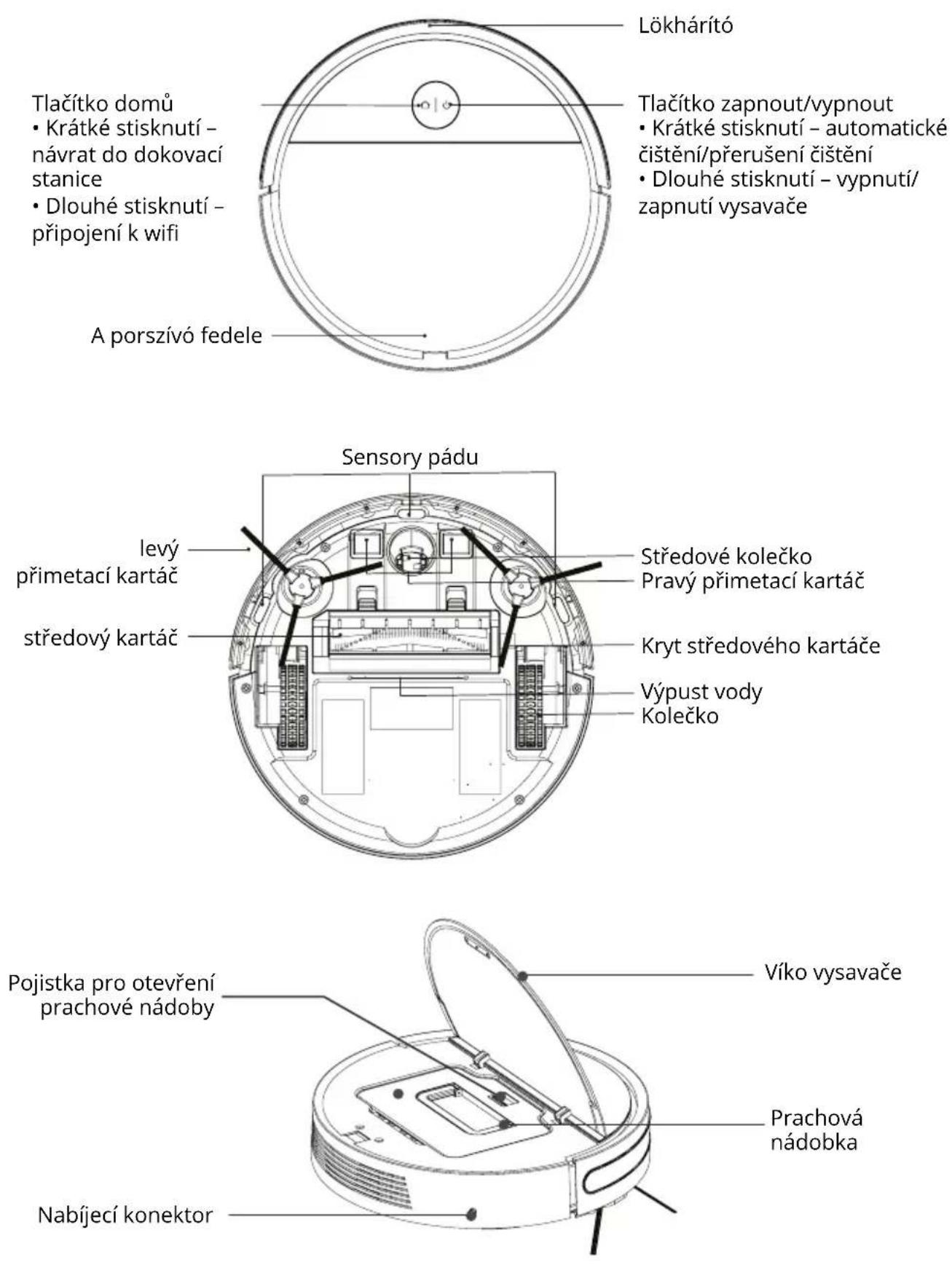

1. Schéma výrobku

Tlačítko domů
- Krátké stisknutí – návrat do dokovací stanice
- Dlouhé stisknutí – připojení k wifi
Lökhárító
Tlačítko zapnout/vypnout
- Krátké stisknutí – automatické čištění/přerušení čištění
- Dlouhé stisknutí – vypnutí/ zapnutí vysavače
A porszívó fedele

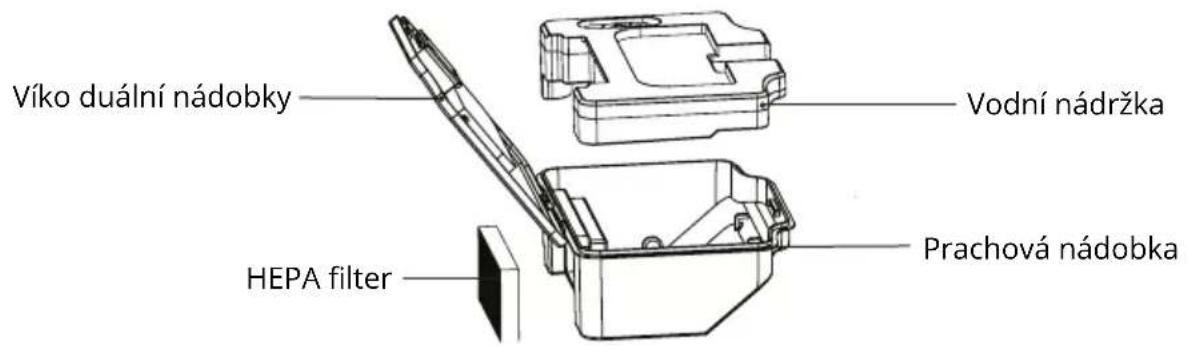

Víko duální nádobky Vodní nádržka HEPA filter Prachová nádobka

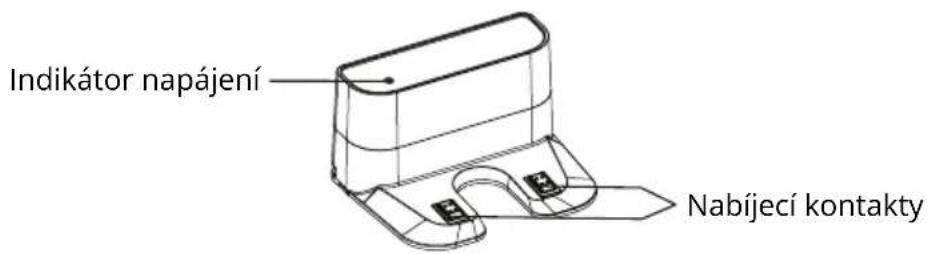

Indikátor napájení Nabíjecí kontakty

2. Návod k obsluze

2.1 První spuštění

2.1.1. Odstranění záslepek

Odstraňte záslepky, které se nachází po stranách předního nárazníku.

2.1.2. Připojte adaptér k nabíjecí základně

Umístěte nabíjecí stojan naplocho ke stěně. Neumistujte předměty na levou a pravou stranu v okolí 1m a před přední stranu v okolí 2m. Základna by se neměla nacházet u předmětů se silným odrazovým povrchem (zrcadla).

1M 2M 1M

2.1.3. Připevněte přimetací kartáče

2.1.4. Nabíjení zařízení

Umístěte Charlese do nabíjecí základny. Charlese zapnete pomocí zapínacího tlačítka na horní straně zařízení. Blikání modré kontrolky „domečku“ signalizuje, že je třeba nabít baterii. Stálé modré světlo signalizuje nabíjení. Po dokončení nabíjení dioda zhasne. Při prvním použití nabíjejte zařízení déle než 6 hodin.

2.2. Duální nádoba na vodu a prach

Zařízení je vybaveno duální nádrží na vodu a prach, díky čemuž je možné vysávat a vytírat zároveň. Nádobka na prach obsahuje dva omyvatelné filtry, které je vhodné umýt čistou tekoucí vodou přibližně každých 15-30 dní. Samotné filtry je vhodné vyměnit přibližně po ročním používání (při velkém znečištění je vhodné filtry měnit častěji). Do vodní nádobky je možné spolu s vodou nalít i málo pěnící čistící prostředek.

3. Připojení k aplikaci

1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte „Niceboy ION“ v Google Play/Apple App Store a stáhněte si aplikaci.

2. Otevřete aplikaci „Niceboy ION“ a zaregistrujte nový účet nebo použijte svůj stávající.

3. Po přihlášení do aplikace přidáte produkt klikněte na „+“ v pravém horním rohu a následně na „Přidat zařízení”.

4. Poté přejděte na záložku „Robotické vysavače“ a vyberte „Charles i6“.

5. Vložte vysavač do nabíjecí základny a zapněte jej zapínacím tlačítkem.

6. Pro připojení k aplikaci stiskněte tlačítko „Domů“ přibližně po dobu 6 sekund. Následně se ozve zvuková signalizace a ikona WIFI začne rychle blikat.

V aplikaci vyberte vysavač Charles i6, zvolte vaši WIFI a vložte heslo. Pokračujte na další stranu pomocí tlačítka „Další“. Nyní vyčkejte, dokud se vysavač nepřipojí k aplikaci. Pokud se Charles nepřipojí, zkuste proces opakovat znovu. Ujistěte se, že vaše WIFI vysílá na frekvenci 2,4 GHz. Pokud by se ani na druhý pokus, zkuste připojit vysavač k jinému WIFI modulu. Pro tuto zkoušku můžete využít například mobilní telefon s funkcí hotspot. Jestliže se vám ani takto nedaří vysavač připojit, kontaktujte naší technickou podporu.

1. Po úspěšném připojení zařízení je možné upravit název zařízení a přidat ho do vámi zvolené místnosti. Kliknutím na „Dokončeno” se dostanete do rozhraní vysavače.

Pro připojení k aplikaci je nutné, aby vaše WIFI sít vysílala na frekvenci 2,4 GHz.

4. Stav zařízení

4.1. Zapnuto/vypnuto

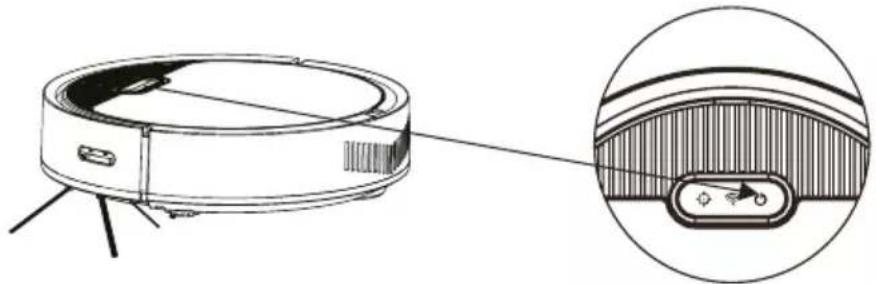

Když je Charles vypnutý, stiskněte a podržte tlačítko zapnutí, viz obrázek výše. LED dioda přestane blikat a Charles přejde do pohotovostního stavu.

4.2. Pohotovostní režim

Jestliže je Charles v pohotovostním režimu, obě LED svítí současně.

Charles vstoupí do pohotovostního režimu na základě různých vlivů.

• A. Pokud je zařízení již připojeno k WIFI/aplikaci, automaticky se vypne po 5 minutách.
  • B. Pokud zařízení nebylo připojeno k WIFI/aplikaci, automaticky se vypne po 30 minutách

4.3. Automatické čištění

Jestliže chcete spustit automatické čištění, stiskněte krátce tlačítko zapnutí, následně zazní zvukový signál a dojde k automatickému čištění. Automatický režim je vhodný pro komplexní úklid místností.

4.4. Bodové čištění

Jestliže chcete spustit bodové čištění, stiskněte krátce tlačítko zapnutí, následně zazní zvukový signál a dojde k automatickému čištění. Režim bodového čištění je vhodný pro úklid menších znečištěných míst. Položte Charlese na znečištěné místo s spustte bodové čištění. Charles následně začne kroužit v dané oblasti a po 2-3 minutách čištění se vrátí do nabíjecí stanice.

4.5. Čištění podél zdi

Jestliže chcete spustit čištění podél zdi, je nutné nejprve připojit vysavač k aplikaci Niceboy ION. V aplikaci následně vyberte čištění podél zdi. Charles začne vysávat oblast podél zdí, po dokončení čištění se vrátí do dokovací stanice.

5. Údržba

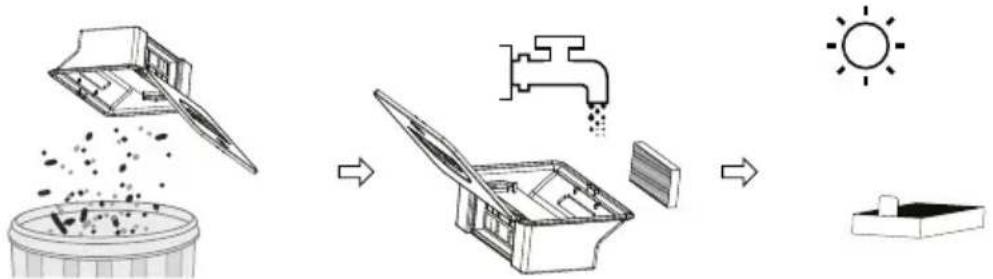

5.1. Duální nádoba

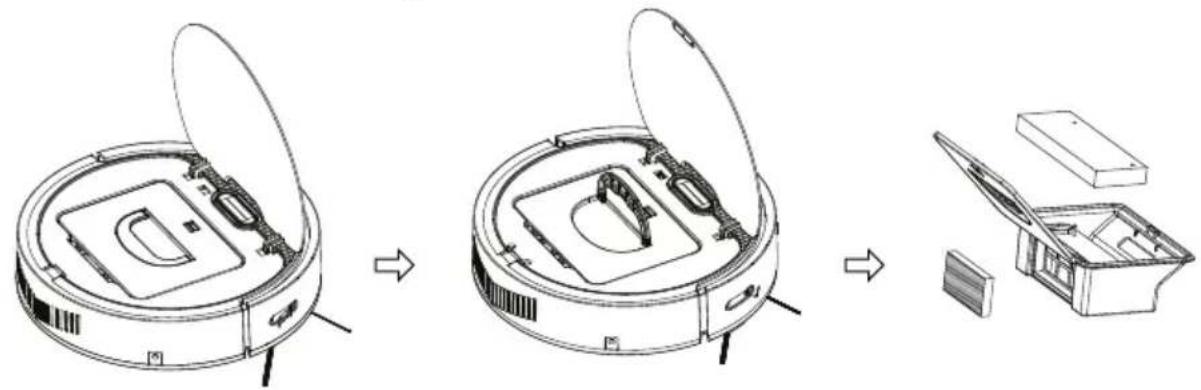

Otevřete vrchní víko zařízení a vyjměte duální nádobu.

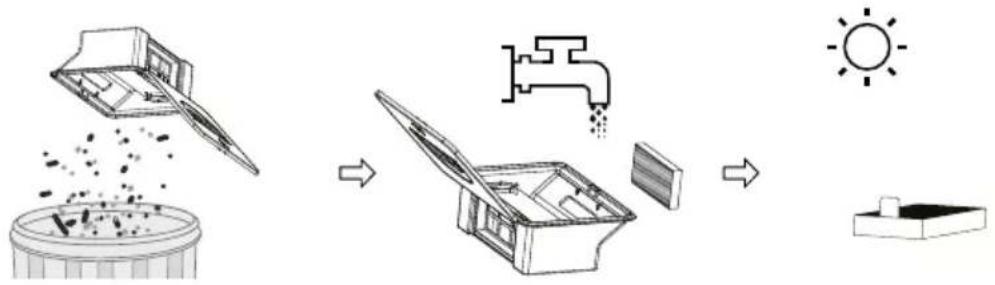

Vysypte nečistoty a vraťte duální nádobu do vysavače.

Duální nádoba obsahuje dva omyvatelné filtry, které je vhodné umýt čistou tekoucí vodou přibližně každých 15-30 dní.


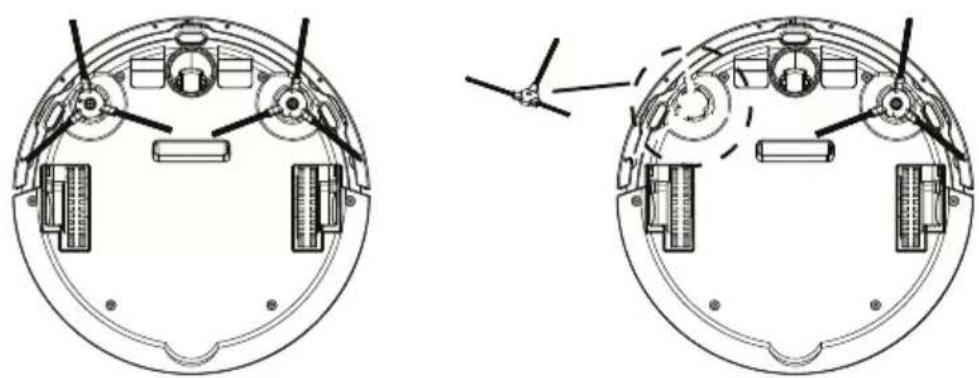

5.2. Přimetací kartáče

Otočte Charlese vzhůru nohama (kolečkama), vyjměte přimetací kartáče a očistěte je. Jestliže jsou přimetací kartáče zničené, vyměňte je za jiné.

Pro očištění středového kartáče nejdříve sundejte plastový kryt, který se na něm nachází. Následně kartáč vyjměte a očistěte.

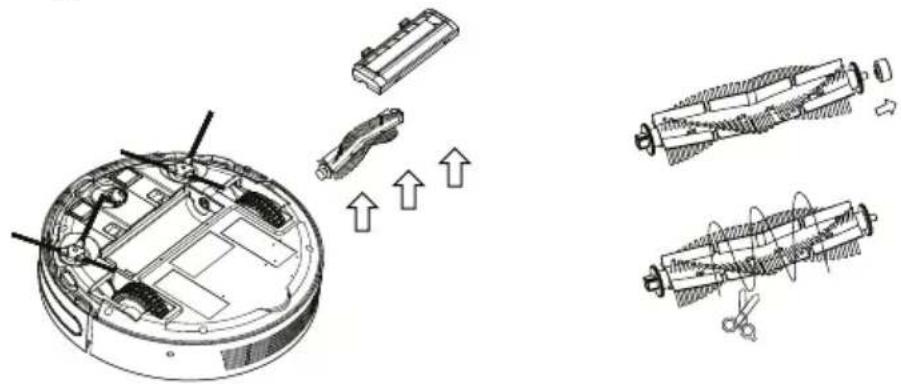

5.4. Středový kartáč

Pro očištění středového kartáče nejdříve sundejte plastový kryt, který se na něm nachází. Následně kartáč vyjměte a očistěte

5.5. Sensory proti pádu

Otřete senzory zabraňující pádu a nabíjecí piny na spodní straně vysavače jemným hadrem.

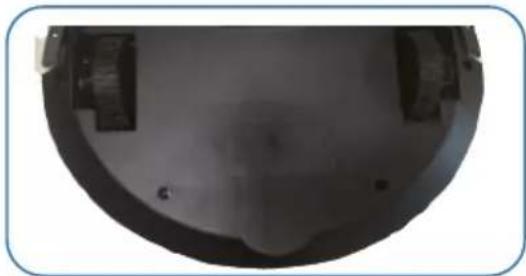

6.1. Nejprve připevněte vytírací hadr

Odstraňte bílou pásku na zadní straně suchého zipu.

Ujistěte se, že na spodní vysavače není prach ani kapky vody. Následně přilepte suchý zip na vymezená místa na spodní straně vysavače.

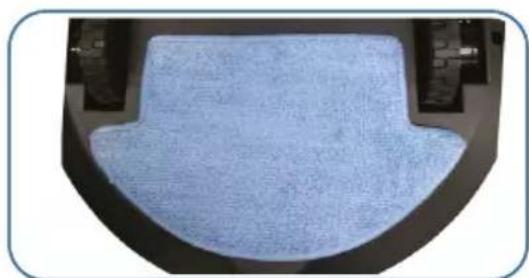

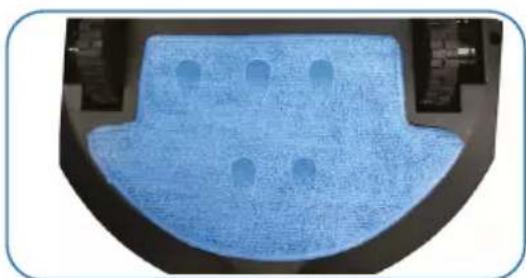

Přiložte mop na suchý zip. Mop před nalepením nenamáčejte, hadr se namokří sám v průběhu vytírání.

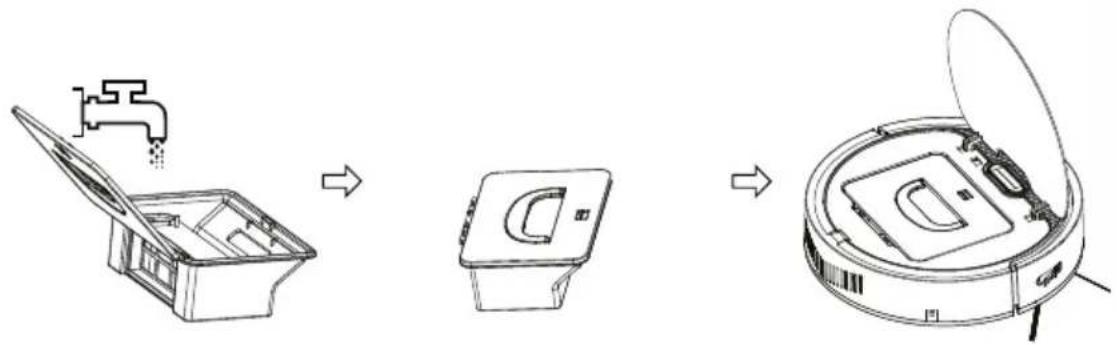

6.2. Naplňte vodní nádobu

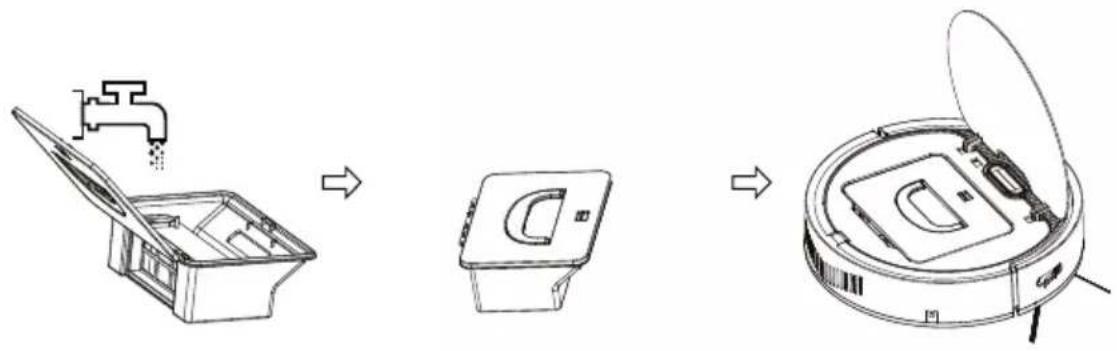

Vyjměte duální nádobku z vysavače, následně vyjměte vodní nádržku a naplňte jí vodou. Nádobu uzavřete, vraťte ji do prachové nádobky a vložte ji zpět do vysavače.

1. Robotický vysavač
2. Nabíjecí základna
3. Postranní štětiny 4x
4. Napájecí adaptér
5. Návod k použití
6. HEPA filter
7. Duální nádoba
8. Mopovací hadr a suché zipy
9. Čistící štětec

1

Sací výkon: 2 500 Pa

Kapacita baterie: DC 11,1 V Li-ion 2 600 mAh

Objem duální nádoby - prach: 650 ml

Objem duální nádoby - voda: 220 ml

Doba čištění: až 120 min

Doba nabíjení: 300 min

Jmenovitý rozsah napětí dokovací stanice: 220–240 V

Jmenovitý kmitočet: 50–60 Hz

Jmenovité vstupní napětí dokovací stanice: 15 V / 0,8 A

Výstupní napětí dokovací stanice: 15 V / 0,8 A

Návod na použitie

1. ...... Schéma výrobku
2. ...... Návod na obsluh

2.1.....Prvé spustenie
2.2.....Duálna nádoba na vodu a prach"
3. ......Pripojenie k aplikácii
4. ......Stav zariadenia
5. .....Údržba
6. ...... Mopovanie
7. ...... Obsah balenia
8. .....Parametre

1. Schéma výrobku

Penové záslepky

2.1.2. Připojte adaptér k nabíjacej základni

3. Připojení k aplikaci

4.2. Pohotovostný režim

Ak chcete spustiť automatické čistenie, stlačte krátko tlačidlo zapnutia, následne zaznie zvukový signál a dôjde k automatickému čisteniu. Automatický režim je vhodný na komplexné upratovanie miestností.

4.4. Bodové čistenie

4.5. Čistenie pozdíž múru

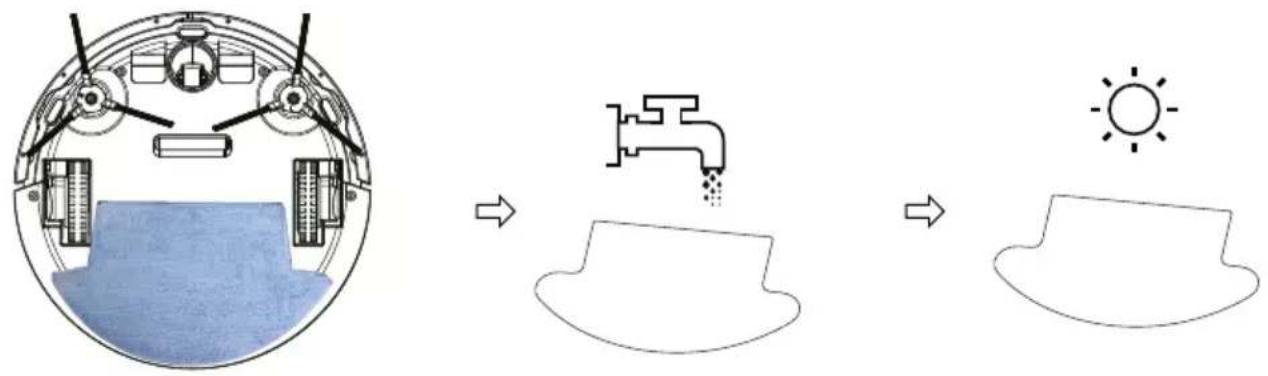

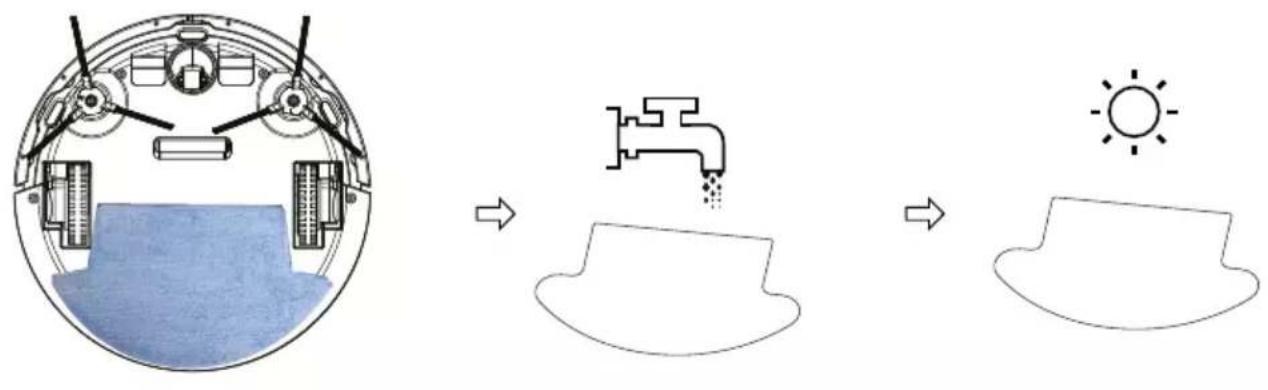

Otočte Charlesa, zložte mopovaciu handru a umyte ju. Po vysušení ho môžete vrátit.

5.4. Stredová kefa

5.4. Sensory proti pádu

Vyberte duálnu nádobku z vysávača, následne vyberte vodnú nádržku a naplňte ju vodou. Nádobu uzavrite, vrátte ju do prachovej nádobky a vložte ju spät do vysávača.

1. Robotický vysávač
2. Nabíjacia základňa
3. Postranné štetiny 4x
4. Napájací adaptér
5. Návod k použitie
6. HEPA filter
7. Duálná nádoba
8. Mopovacia handra a suché zipsy
9. Čistící štětec

1

Sací výkon: 2 500 Pa

Kapacita batérie: DC 11,1 V Li-ion 2 600 mAh

Menovité vstupné napätie dokovacej stanice: 15 V / 0,8 A

Výstupné napätie dokovacej stanice: 15 V / 0,8 A
