Typ produktu	Vestavná indukční varná deska
Značka	Electrolux
Model	KIR60433
Počet varných zón	4
Napájecí napětí	220-240 V / 400 V 2N, 50-60 Hz
Celkový výkon	7,2 kW
Technologie ohřevu	Indukce
Průměr varných zón (levá přední)	21,0 cm
Průměr varných zón (levá zadní)	18,0 cm
Průměr varných zón (pravá přední)	14,5 cm
Průměr varných zón (pravá zadní)	18,0 cm
PowerBoost	Ano, na všech zónách
Automatický ohřev	Ano
Časovač	Odpočítávání a upozornění
Pauza	Ano
Zámek / Dětská pojistka	Ano
Hob²Hood (automatické propojení s digestoří)	Ano
Řízení výkonu	Ano
Kontrola zbytkového tepla OptiHeat (3 úrovně)	Ano
Čištění	Měkký hadřík, neutrální čisticí prostředek, škrabka na sklokeramiku
Bezpečnost	Automatické vypnutí, zámek, indikátor zbytkového tepla
Energetická spotřeba desky	182,9 Wh/kg
Číslo produktu (PNC)	949 492 740 00
Vyrobeno v	Rumunsko

Často kladené otázky - KIR60433 ELECTROLUX

Jak zapnout a vypnout varnou desku?

Stiskněte senzor Zapnutí/Vypnutí (①) na 1 sekundu pro zapnutí nebo vypnutí desky.

Jaké nádobí je vhodné pro indukci?

Nádobí z litiny, oceli, smaltované oceli a nerezové oceli s vícevrstvým dnem. Vyzkoušejte magnetem: pokud přilne ke dnu, je vhodné. Nepoužívejte hliník, měď, mosaz, sklo nebo keramiku.

Jak aktivovat dětskou pojistku?

Zapněte desku bez nastavení úrovně výkonu. Stiskněte senzor Zámku (③) na 4 sekundy, dokud se nezobrazí L. Vypněte desku pro potvrzení. Pro deaktivaci opakujte postup.

Co znamená indikátor 'F' na displeji?

Označuje, že na zóně není vhodné nádobí nebo že je průměr příliš malý. Umístěte nádobu vhodnou pro indukci dostatečné velikosti.

Jak používat funkci PowerBoost?

Stiskněte senzor PowerBoost (⑪) pro požadovanou zónu. Poskytuje extra výkon po omezenou dobu (viz technické údaje). Stiskněte PowerBoost nebo upravte teplotu pro deaktivaci.

Co dělat, když se deska nezapne?

Zkontrolujte elektrické připojení a pojistku. Ujistěte se, že nastavíte úroveň výkonu do 10 sekund po zapnutí. Pokud problém přetrvává, kontaktujte servis.

Jak čistit sklokeramickou desku?

Použijte speciální čisticí prostředek na sklokeramiku a měkký hadřík. Při rozlití cukru nebo roztaveného plastu okamžitě použijte speciální škrabku. Nepoužívejte ostré kovové předměty.

Co je funkce Hob²Hood?

Propojuje desku se speciální digestoří. Rychlost ventilátoru se automaticky přizpůsobuje teplotě vaření. Pro aktivaci nastavte automatický režim (H1-H6) na desce.

Jak aktivovat odpočítávací časovač?

Nejprve nastavte teplotu zóny. Stiskněte senzor výběru (⑧), dokud nezačne blikat požadovaná zóna. Poté pomocí +/- (⑨) nastavte čas od 00 do 99 minut. Po skončení zazní signál.

Co znamenají kódy 'E' a číslo na displeji?

Označuje poruchu funkce. Vypněte desku a po 30 sekundách ji znovu zapněte. Pokud chyba přetrvává, odpojte desku a kontaktujte autorizovaný servis.

NÁVOD K OBSLUZE KIR60433 ELECTROLUX

CS Návod k použití | Varná deska 2

SK Návod na používanie | Varný panel 103

Děkujeme vám, že jste si zakoupili spotřebič značky Electrolux. Produkt, který jste si zvolili, čerpá z desetiletí profesionálních zkušeností a inovací. Při navrhování tohoto důmyslného a stylového spotřebiče jsme mysleli na vaše potřeby. Můžete se proto vždy, když jej používáte, spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá vás Electrolux.

Navštivte naše webové stránky:

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Zaregistrujte svůj spotřebič a získejte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

V případě kontaktování našeho autorizovaného servisního střediska mějte u sebe následující údaje: Model, PNC, sériové číslo.

Tyto informace naleznete na typovém štítku.

⚠️ Varování / Důležité bezpečnostní informace

i Všeobecné informace a rady

Informace o ochraně životního prostředí

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....2
2. BEZPEČNOSTNÍ POKYNY 5
3. INSTALACE....7
4. POPIS SPOTŘEBIČE....9
5. PŘED PRVNÍM POUŽITÍM.... 10
6. DENNÍ POUŽÍVÁNÍ....11
7. TIPY A RADY....15
8. ČIŠTĚNÍ A ÚDRŽBA....17
9. ODSTRAŇOVÁNÍ ZÁVAD....18
10. TECHNICKÉ ÚDAJE....19
11. ENERGETICKÁ ÚČINNOST....20
12. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ...... 20

1. ⚠BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za

žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

- Zabraňte dětem, aby si hrály se spotřebičem.

- Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.

- VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.

- Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.

- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

- Spotřebič je určen výhradně pro přípravu jídel.

- Tento spotřebič je určen k použití v běžnému domácímu použití.

- Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

- VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• Kouř je známkou přehřátí. K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.
• VAROVÁNÍ: Spotřebič nesmí být napájen přes externí spínací zařízení, jako je časovač, nebo připojován k okruhu, který je pravidelně zapínán a vypínán jiným nástrojem.
• UPOZORNĚNÍ Je nutné dohlížet na proces vaření U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.
  • VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty.
• Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby.
• Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič a odpojte ho od sít'ového napájení. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko.
• Jestliže je napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizovaný servis nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.
• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Utěsněte výřez v povrchu skříňky tmelem, aby se zabránilo bobtnání vlivem vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Každý spotřebič má vespodu chladicí ventilátory.
• Je-li spotřebič nainstalován nad zásuvkou:
  – Neuchovávejte v zásuvce žádné malé kousky nebo listy papíru, které by mohly být vtaženy dovnitř a poškodit tak chladicí ventilátory nebo chladicí systém.
  – Mezi spodní stranou spotřebiče a obsahem zásuvky musí být vzdálenost alespoň 2 cm.
• Odstraňte jakékoliv dělicí panely nainstalované ve skřínce pod spotřebičem.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
  •
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný sít'ový kabel.
• Sít'ový kabel nesmí být zamotaný.
• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.
• Použijte svorku pro odlehčení tahu na kabelu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete k elektrické zásuvce.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

- Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použijte

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.
• Před prvním použitím odstraňte všechny obaly, značení a ochrannou fólii (pokud se používá).
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití nastavte varnou zónu na „vypnuto“.
• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Je-li povrch spotřebiče prasklý, okamžitě spotřebič odpojte od elektrické sítě. Zabráníte tak úrazu elektrickým proudem.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.
• Horký olej může vystříknout, když do něj vkládáte jídlo.
• Mezi varnou plochu a nádoby nevkládejte hliníkovou fólii ani jiné materiály, pokud výrobce tohoto spotřebiče nestanovil jinak.
• Používejte pouze příslušenství určené výrobcem pro tento spotřebič.

VAROVÁNÍ!

Hrozí nebezpečí požáru a výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.

- Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nepokládejte horkou poklici na skleněný povrch varné desky.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Nádoby vyrobené z litiny nebo s poškozeným dnem mohou poškrábat skleněný/sklokeramický povrch. Tyto předměty v případě nutnosti přesunu po varné desce vždy zdvihněte.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• K čištění spotřebiče nepoužívejte proud vody ani páru.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty, pokud není uvedeno jinak.

2.5 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko. Používejte pouze originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at' už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče.

Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat’te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo ....

3.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

3.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.
• K výměně poškozeného síťového kabelu použijte následující typ kabelu: H05V2V2-F který je odolný vůči teplotě 90 °C nebo vyšší. Jeden vodič musí mít minimální průřez v souladu s níže uvedenou tabulkou. Obrat’te se na místní servisní středisko. Výměnu připojovacího kabelu smí provádět pouze kvalifikovaný elektrikář.

VAROVÁNÍ!

Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

POZOR!

Připojení pomocí kontaktích zástrček jsou zakázána.

POZOR!

Konce vodičů nevrtejte ani nepájejte. Je to zakázáno.

POZOR!

Nepřipojujte kabel bez kabelové izolační koncovky.

Jednofázové zapojení

1. Odstraňte kabelovou izolační koncovku z černého a hnědého vodiče.
2. Odstraňte část izolace z konců hnědého a černého kabelu.
3. Připojte konce černých a hnědých kabelů.
4. Na každý konec sdíleného drátu nasad'te novou koncovku (je zapotřebí speciální nástroj).
5. Odstraňte kabelovou izolační koncovku z modrého vodiče.
6. Odstraňte část izolace z konců modrého kabelu.
7. Na každý konec drátu nasad'te novou koncovku (je zapotřebí speciální nástroj).

Připojení NL

NL 220-240 V~220-240 V N N L1 L2 N L1 L2 N L

220 - 240 V\~

Dvoufázové zapojení: 400 V2N\~ Jednofázové zapojení: 220 - 240 V\~

5x1,5 mm ^2 5x1,5 mm ^2 nebo 4x2,5 mm ^2 5x1,5 mm ^2 nebo 3x4 mm ^2

Zelený – žlutý Zelený 🚫žlutý Zelený – žlutý

N Modrý a modrý N Modrý a modrý N Modrý a modrý

L1 Černý L1 Černý L Černý a hnědý

L2 Hnědý L2 Hnědý

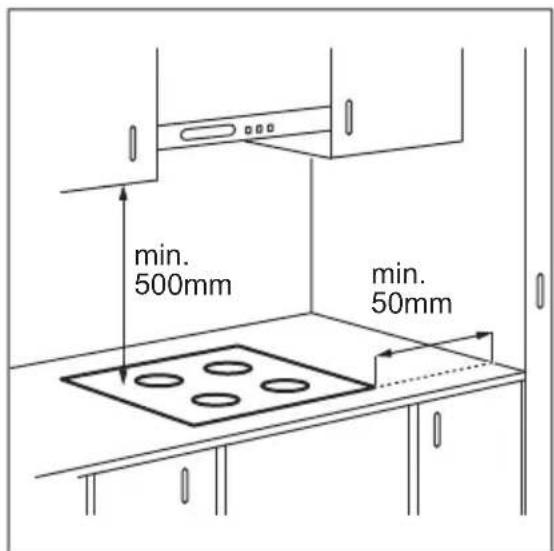

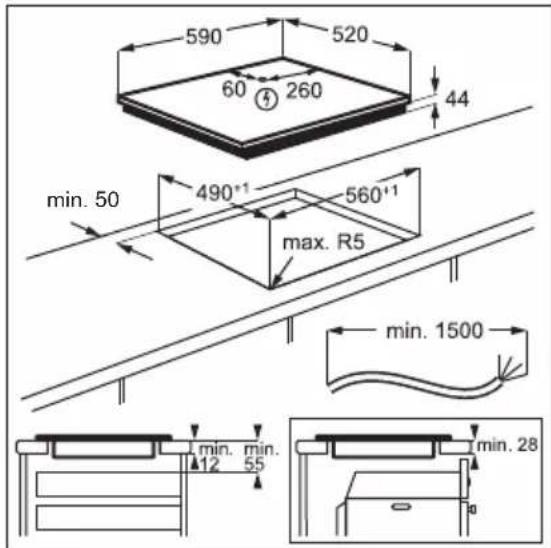

3.4 Sestava

Instalujete-li varnou desku pod odsavačem par, dodržte minimální vzdálenost mezi spotřebiči v souladu s pokyny k montáži odsavače par.

Je-li spotřebič nainstalován nad zásuvkou, ventilace varné desky může během vaření ohřát předměty uložené v zásuvce.

Chcete-li najít video „Jak nainstalovat indukční varnou desku Electrolux – instalace pracovní desky“, napište celý název uvedený na obrázku níže.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

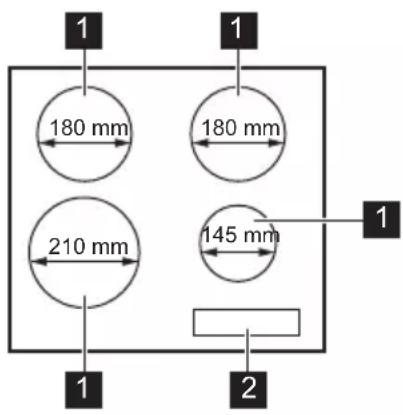

4.1 Uspořádání varné plochy

1 180 mm 180 mm 210 mm 145 mm 1 1 2

1 Indukční varná zóna
2 Ovládací panel

4.2 Uspořádání ovládacího panelu

1 32 4 99: 5 V ^ P P V ^ 8 - + 9 V ^ P 11 P V ^ 8 89

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

	Senzorové tlačítko	Funkce Poznámka
1	➊	Zap / Vyp Slouží k zapnutí a vypnutí varné desky.
2		Hob ^2 Hood Slouží k zapnutí a vypnutí manuálního režimu funkce.
3		Zámek / Dětská bezpečnostní PojistkaSlouží k zablokování a odblokování ovládacího panelu.
4	||	Pauza Slouží k zapnutí a vypnutí funkce.
5	- Displej nastavení teploty	Ukazuje nastavení teploty.
6	- Ukazatele časovače varných zón	Ukazují, pro kterou zónu je nastavený čas.
7	- Displej časovače	Ukazuje čas v minutách.
8		- Slouží k volbě varné zóny.
9	+/-	- Slouží ke zvýšení nebo snížení času.
10	∧/∨	- Slouží k nastavení teploty.
11		PowerBoost Slouží k zapnutí funkce.

4.3 Displeje nastavení teploty

Displej Popis
0	Varná zóna je vypnutá.
1 - 9 - 2. 6	Varná zóna je zapnutá.Tečka znamená změnu o polovinu úrovně ohřevu.
u	Je zapnutá funkce Pauza.
A	Je zapnutá funkce Automatický ohřev.
P	Je zapnutá funkce PowerBoost.
E + číslice	Došlo k poruše.
≡ / ☉ ☐	OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / ucho-vat teplé / zbytkové teplo.
L	Je zapnutá funkce Zámek / Dětská bezpečnostní pojistka.
F	Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba.
-	Je zapnutá funkce Automatické vypnutí.

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Omezení výkonu

Omezení výkonu definuje celkový výkon varné desky v mezích pojistek domácí instalace.

Ve výchozím nastavení je varná deska nastavena na nejvyšší možný výkon.

Chcete-li výkon snížit nebo zvýšit:

1. Vypněte varnou desku.
2. Stiskněte a podržte po dobu tří sekund. Displej se rozsvítí a zhasne.
3. Stiskněte a podržte do dobu tří sekund. Zobrazí se bnebo . b1
4. Stiskněte . Žobrazí se P72 .
5. Stisknutím — / + na časovači nastavte výkon.
   Viz část „Technické údaje“.

Stupně výkonu

POZOR!

Ujistěte se, že zvolený výkon odpovídá jističům v domácnosti.

• P72 — 7200 W
• P15 — 1500 W
• P20 — 2000 W

• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Zapnutí a vypnutí

Stisknutím ① ha jednu sekundu varnou desku zapnete nebo vypnete.

6.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,
- po zapnutí varné desky jste nenastavili teplotu,
- něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.
- se deska se príliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.
- použijete nevhodné nádoby. Symbol F se rozsvítí a za dvě minuty se varná zóna automaticky vypne.
- po určité době nevypnete varnou zónu nebo nezměníte nastavení teploty. Po určité době se rozsvítí a varná deska se vypne.

Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:

Nastavení teploty Varná deska se vypne po

u, 1 - 2

6 hodinách
3 - 4 5 hodinách

Nastavení teploty Varná deska se vypne po

5 4 hodinách

6 - 9 1,5 hodině

6.3 Nastavení teploty

Pomocí zvýšite nastavenou teplotu. Pomocí snížite nastavenou teplotu. Současným stisknutím a vypnete varnou zónu.

6.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

VAROVÁNÍ!

☐ / ☑ Dokud je kontrolka viditelná, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem varné nádoby.

Kontrolky se zobrazí, když je varná zóna horká. Kontrolky zobrazují úroveň zbytkového tepla u varných zón, které právě používáte:

- pokračovat ve vaření,

- uchovat teplé,

- zbytkové teplo.

Může se také zobrazovat kontrolka:

• pro sousedící varné zóny, i když je nepoužíváte,

• když položíte horkou nádobu na studenou varnou zónu,
• když je varná deska vypnutá, ale varná zóna je stále horká.

Kontrolka se přestane zobrazovat, když varná zóna vychladne.

6.5 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu a pak ji sníží na správné nastavení.

i

Aby bylo možné funkci zapnout, varná zóna musí být chladná.

Zapnutí funkce pro varnou zónu: stiskněte

(rozsvítí se) Ihned stiskněte

(rozsvítí se 📂 Ihned stiskněte , dokud se nezobrazí správné nastavení teploty. Po třech sekundách se rozsvítí 📂

Vypnutí funkce: stiskněte .V

6.6 PowerBoost

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

i

Viz část „Technické údaje“.

Zapnutí funkce pro varnou zónu: stiskněte

P. Rozsvítí se P

Vypnutí funkce: stiskněte nebo .

6.7 Časovač

- Odpočítávání času

Tuto funkci můžete použít k nastavení délky jednoho vaření.

Nejprve nastavte teplotu pro danou varnou zónu, poté nastavte funkci.

Nastavení varné zóny: opakovaně stiskněte

-, dokud nezačne blikat kontrolka varné zóny.

Zapnutí funkce nebo změna času:

stiskněte nebo časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat, odpočítává se čas.

Kontrola zbývajícího času: stisknutím nastavte varnou zónu. Kontrolka varné zóny začne blikat. Na displeji se zobrazí zbývající čas.

Vypnutí funkce: stisknutím ⏻ nastavte varnou zónu a poté stiskněte . Zbývající čas se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.

i

Po dokončení odpočtu zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

Vypnutí zvukové signalizace: stiskněte

- Minutka

Tuto funkci můžete použít, když je varná deska zapnutá, ale není zapnutá žádná varná zóna. Na displeji nastavení teploty se zobrazí ☐.

Zapnutí funkce: stiskněte a poté nebo

— časovače a nastavte čas. Po uplynutí času zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte

Vypnutí funkce: stiskněte ⚠ a poté . — Zbývající čas se bude odpočítávat až do 00.

i

Tato funkce nemá žádný vliv na provoz varných zón.

6.8 Pauza

Tato funkce přepne všechny zapnuté varné zóny na nejnižší tepelný výkon.

Když je funkce zapnutá, všechny ostatní symboly na ovládacích panelech jsou zablokovány.

Tato funkce nevypne funkce časovače.

1. Zapnutí funkce: stiskněte tlačítko II.

Rozsvítí se 📊Tepelný výkon je snížen na hodnotu 1.

2. Pokyny pro vypnutí funkce: stiskněte ||.

Zobrazí se předchozí nastavení tepelného výkonu.

6.9 Zámek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte ☐Na čtyři sekundy se rozsvítí ☐Casovač zůstane zapnutý.

Vypnutí funkce: stiskněte ☐Zobrazí se předchozí nastavení teploty.

i

Funkci také vypnete vypnutím varné desky.

6.10 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte Rozsvítí se . Pomocí varnou desku vypněte.

Vypnutí funkce: pomocí ① zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte ☐ Rozsvítí se . Pomocí ① varnou desku vypněte.

Vyřazení funkce na jedno vaření: pomocí ① zapněte varnou desku. Rozsvítí se 📁 Na čtyři sekundy stiskněte 📋 Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí ②, funkce se opět zapne.

6.11 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Vypněte varnou desku. Na tři sekundy stiskněte ①. Displej se rozsvítí a zhasne. Na tři sekundy stiskněte Zobrazí se nebo b1. Stisknutím Časovač zvolte jedno z těchto nastavení:

• -zvuková signalizace je vypnutá
• -žvuková signalizace je zapnutá Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.

Když je tato funkce nastavena na 📋, uslyšite zvukovou signalizaci pouze když:

• stisknete ①
• se dokončí funkce Minutka
- se dokončí funkce Odpočítávání času
- něco položíte na ovládací panel.

6.12 Řízení výkonu

Pokud je aktivních několik zón a příkon překročí mez elektrického napájení, tato funkce rozdělí dostupný výkon mezi všechny varné zóny (připojené ke stejné fázi). Varná deska ovládá nastavení ohřevu, aby chránila pojistky v domovní instalaci.

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Každá fáze má maximální elektrické zatížení (3 700 W). Pokud varná deska dosáhne meze maximálního dostupného výkonu v rámci jedné fáze, výkon varných zón se automaticky sníží.
• Vždy se upřednostní nastavení ohřevu varné zóny, která byla zvolena jako poslední. Zbývající výkon se rozdělí mezi dříve aktivované varné zóny v opačném pořadí volby.
• Displej nastavení ohřevu varných zón se sníženým výkonem se mění mezi původně zvoleným nastavením ohřevu a sníženým nastavením ohřevu.
• Počkejte, dokud displej nepřestane blikat nebo snižte nastavení ohřevu varné zóny zvolené jako poslední. Varné zóny budou nadále fungovat se sníženým nastavením ohřevu. V případě potřeby manuálně změňte nastavení ohřevu varných zón.
  Pro možné kombinace rozložení výkonu mezi varné zóny viz obrázek.

6.13 Hob ^2 Hood

Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně nastavení režimu a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.

i

U většiny odsavačů par je dálkový systém ovládání ve výchozím stavu vypnutý. Před použitím funkce jej zapněte. Více informací viz návod k použití odsavače par.

Automatický chod funkce

Chcete-li funkci ovládat automaticky, nastavte automatický režim na H1 – H6. Varná deska je původně nastavena na H5. Odsavač par reaguje při každém použití varné desky. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.

Automatické režimy

Automa-

tické osvětlení

Vaření1)

Smaže- ní2)

H0 Vyp Vyp Vyp

H1 Zap Vyp Vyp

H2 3)

Zap Rychlost

ventilátoru

Rychlost ventilátoru

1

Automat-tické osvětlení	Vaření1)	Smaže-ní2)
H3 Zap Vyp Rychlost		ventilátoru 1
H4 Zap Rychlost	ventilátoru 1	Rychlost ventilátoru 1
H5 Zap Rychlost	ventilátoru 1	Rychlost ventilátoru 2
H6 Zap Rychlost	ventilátoru 2	Rychlost ventilátoru 3

1) Varná deska rozpozná proces vaření a nastaví rychlost ventilátoru v souladu s automatickým režimem.

2) Varná deska rozpozná proces smažení a nastaví rychlost ventilátoru v souladu s automatickým režimem.

3) Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.

Změna automatického režimu

1. Vypněte varnou desku.
2. Stiskněte na tři sekundy. Displej se rozsvítí a zhasne.
3. Stiskněte ma tři sekundy.
5. Stisknutím časovače vyberte automatický režim.

i

Chcete-li odsavač par ovládat přímo na panelu odsavače par, vypněte automatický režim funkce.

i

Po dokončení vaření a vypnutí varné desky může ventilátor odsavače par ještě nějakou dobu pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabrání v jeho náhodném spuštění.

Manuální ovládání rychlosti ventilátoru

Funkci můžete také ovládat ručně. Chcete-li tak učinit, stiskněte 📞když je varná deska zapnutá. Tím se vypne automatický chod funkce a umožní vám to ručně změnit

rychlost ventilátoru. Stisknutím symbolu zvýšíte rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a stisknete symbol znovu, nastavíte rychlost ventilátoru na 0, čímž ventilátor odsavače par vypnete. Chcete-li znovu spustit ventilátor s rychlostí otáček 1, znovu stiskněte.

Automatický chod této funkce zapnete tak, že vypnete a opět zapnete varnou desku.

Zapnutí osvětlení

Varnou desku můžete nastavit tak, aby se při jejím zapnutím automaticky zapnulo i osvětlení. Učiníte tak nastavením automatického režimu na H1 – H6.

Osvětlení na odsavači par se vypne dvě minuty po vypnutí varné desky.

7. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo ve varné nádobě velmi rychle.

Indukční varné zóny používejte s vhodnými nádobami.

• Aby se zabránilo přehřátí a zlepšil se výkon zón, musí být nádoby co nejsilnější a nejrovnější.
• Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.
• Vždy dávejte pozor, abyste neposunuli nebo netřeli nádobí o okraje a rohy skla, protože by mohlo dojít k odštípnutí nebo poškození skleněného povrchu.

Materiál nádobí

Nádoba je vhodná pro indukční varnou desku, jestliže:

• voda na varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít.
• dno varné nádoby přitahuje magnet.

Rozměry nádobí

• Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby.
• Účinnost varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.
• Pro dosažení optimálních výsledků a z bezpečnostních důvodů nepoužívejte nádoby větší, než je uvedeno v části „Specifikace varných zón“. Během vaření nenechávejte varné nádoby v blízkosti ovládacího panelu. Mohlo by to ovlivnit fungování ovládacího panelu nebo náhodně zapnout funkce varné desky.

Viz „Technické údaje“.

7.2 Hluk během provozu

Pokud slyšite:

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• hučení: používáte vysoký výkon.
• cvakání: dochází ke spínaní elektrických přepínačů.
• syčení, bzučení: ventilátor pracuje.

Tyto zvuky jsou normální a neznamenají žádnou závadu.

7.3 Zjednodušená příručka k vaření

Vztah mezi nastavením teploty a spotřebou energie příslušné varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se

středním nastavením teploty spotřebuje méně než polovinu svého výkonu.

i

Údaje v tabulce jsou pouze orientační.

Tepelný výkon Použití: Čas		Tipy(min)
	Udržení teploty hotového jídla. dle potře-by	Nádobu zakryjte pokličkou.
1-2. Holandská omáčka, rozpouštění má-sla, čokolády nebo želatiny.		5 - 25 Čas od času zamíchejte.
2. Ztuhnutí nadých ch omelet a vol-ských ok.		10 - 40 Připravujte zakryté pokličkou.
2. - 3. Dušení jídel z rýže a mléčných jídel,ohřívání hotových jídel.		25 - 50 Přidejte alespoň dvakrát tolik vody nežrýže, mléčná jídla v polovině doby při-pravy zamíchejte.
3. - 4. Dušení zeleniny, ryb a masa v páře. 20 - 45 Přidejte několik lžic vody. Během du-šení kontrolujte množství vody.
4. - 5. Vaření brambor a jiné zeleniny. 20 - 60 Naplňte dno hrnce 1–2 cm vody. Bě-hem vaření kontrolujte množství vody.Udržujte hrnec zakrytý pokličkou.
4. - 5. Příprava většího množství jídla, duše-ných pokrmů a polévek.		60 - 150 Až 3 l tekutiny plus přísady.
5. - 7 Mírné smažení: plátky masa, cordonbleu z telecího masa, kotlety, karbanátky, klobásy, játra, jíška, vejce, palačin-ky a koblihy.		dle potře-by Podle potřeby otočte.
7 - 8 Prudké smažení, opečená bramb. ka-še, steaky z roštěnce, steaky.		5 - 15 Podle potřeby otočte.
9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso), fritování hranolků.
	Vaření velkého množství vody. Je zapnuto PowerBoost.

7.4 Tipy a rady pro funkci Hob ^2 Hood

Když používáte varnou desku s touto funkcí:

• Chraňte panel odsavače par před přímým slunečním svitem.
• Nemířte halogenové osvětlení na panel odsavače par.
• Nezakrývejte ovládací panel varné desky.
• Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou, madlem nádoby nebo vysokou nádobou). Viz obrázek.

Níže znázorněný odsavač par je pouze ilustrativní.

Ostatní dálkově ovládané spotřebiče mohou blokovat signál. Nepoužívejte v blízkosti varné desky žádné takové spotřebiče, dokud je funkce Hob²Hood zapnutá.

8. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Všeobecné informace

• Varnou desku po každém použití vyčistěte.
• Varné náčiní používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Vždy používejte škrabku doporučenou pro varné desky se skleněným povrchem. Škrabku používejte pouze jako další nástroj k čištění skla po standardním čištění.

VAROVÁNÍ!

K čištění skleněného povrchu nepoužívejte nože ani jiné ostré kovové nástroje.

Kuchyňské odsavače par s funkcí Hob²Hood

Kompletní řadu kuchyňských odsavačů par, které jsou vybaveny touto funkcí, naleznete na našich webových stránkách pro spotřebitele. Kuchyňské odsavače par Electrolux, které jsou vybaveny touto funkcí, musí být označeny symbolem

8.2 Čištění varné desky

• Odstraňte okamžitě: roztavený plast, plastovou fólii, sůl, cukr a potraviny s cukrem, jinak by znečištění mohlo varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.
• Odstraňujte až po vychladnutí varné desky: stopy vodního kamene, stopy vody, tukové skvrny, kovově lesklé zabarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku vytřete do sucha měkkým hadříkem.
• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a očistěte skleněný povrch hadříkem.

9. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Co dělat, když...

Problém Možná příčina Řešení
Varnou desku nelze zapnout ani používat.	Varná deska není zapojená do elek-trické sitě nebo je zapojená nespráv-ně.	Zkontrolujte, zda je varná deska správ-ně zapojena do elektrické sitě.
Je spálená pojistka. Zkontrolujte, zda příčinou závady není		pojistka. Pokud dochází k opakované-mu spálení pojistky, obrat’te se na au-torizovaného elektrikáře.
Nenastavili jste tepelný výkon do 10 sekund.		Zapněte varnou desku znovu a do 10 sekund nastavte tepelný výkon.
Stiskli jste dvě nebo více senzoro-vých tlačítek současně.		Stiskněte pouze jedno senzorové tla-čítko.
Je zapnutá funkce Pauza. Viz „Pauza“.
Na ovládacím panelu je voda nebo skvrny od tuku.		Vyčistěte ovládací panel.
Je slyšet nepřetržité pípání. Elektrické zapojení je nesprávné. Odpojte varnou desku od síťového na-pájení. Požádejte kvalifikovaného elek-trikáře, aby instalaci zkontroloval.
Zazní zvukový signál a varná de-ska se vypne.Když se varná deska vypne, ozve se zvukový signál.	Zakryli jste jedno nebo více senzoro-vých tlačítek.	Odstraňte předmět ze senzorových tla-čítek.
Varná deska se vypne.	Něco blokuje pole snímače ➊	Odstraňte předmět ze senzorového tlačítka.
Kontrolka zbytkového tepla se nerozsvítí.	Varná zóna není horká, protože byla zapnutá jen krátkou dobu nebo je poškozený snímač.	Jestliže byla varná zóna zapnutá do-statečně dlouho, aby byla horká, ob-rat’te se na autorizované servisní stře-disko.
Používáte velmi vysokou nádobu,která blokuje signál.		Použijte menší nádobu, změňte var-nou zónu nebo ovládejte odsavač par ručně.
Funkce Automatický ohřev nefun-guje.	Je nastaven nejvyšší tepelný výkon.	Nejvyšší nastavení teploty má stejný výkon jako funkce.
Zóna je horká. Nechte zónu dostatečně vychladnout.
Nastavení tepelného výkonu koli-sá mezi dvěma stupni.	Je zapnutá funkce Řizení výkonu. Viz „Denní používání“.
Ovládací panel se zahřívá na do-tek.	Nádoba je příliš velká nebo jste ji po-ložili příliš blízko k ovládacímu pan-elu.	Je-li to možné, velké nádoby používej-te na zadních varných zónách.
Když se dotknete senzorových tlačítek na panelu, nezazní žádný zvukový signál.	Zvuková signalizace je vypnutá. Zapněte zvukovou signalizaci. Viz „Denní používání“.
L se rozsvítí.	Je zapnutá funkce Dětská bezpeč-nostní pojistka nebo Zámek.	Viz „Denní používání“.
F se rozsvítí.	Na varné zóně není žádná nádoba. Na varnou zónu postavte nádobu.
Nádobí není vhodné. Používejte nádoby vhodné pro indukč-		ní varné desky. Viz část „Tipy a rady“.
Průměr dna nádoby je pro zónu pří-liš malý.		Používejte varné nádoby se správnými rozměry. Viz „Technické údaje“.
E se rozsvítí a objeví se číslo.	U varné desky došlo k chybě. Varnou	desku vypněte a po 30 sekun-dách ji znovu zapněte. Pokud se zno-vu rozsvítí , odpojte varnou desku od síťového napájení. Po přibližně 30 sekundách varnou desku opět za-pojte. Pokud problém přetrvává, obrat’-te se na autorizované servisní středi-sko.

9.2 Pokud problém nemůžete vyřešit...

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko. Uved'te údaje z typového štítku. U sklokeramické desky uved'te rovněž kód ze tří číslic a písmen (je v rohu skleněného povrchu) a chybové

hlášení, které se zobrazuje. Ujistěte se, že jste varnou desku používali správně. Pokud ne, budete muset servis provedený servisním technikem nebo prodejcem zaplatit, i když je spotřebič ještě v záruce. Informace o záruční době a autorizovaných servisních střediscích jsou uvedeny v záruční brožuře.

10. TECHNICKÉ ÚDAJE

10.1 Typový štítek

Model KIR60433 PNC 949 492 740 00

Typ 61 B4A 00 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Indukce 7.2 kW Vyrobeno v: , Rumunsku

Sériové č. 7.2 kW

ELECTROLUX

10.2 Technické údaje varné zóny

Varná zóna Nominální výkon(maximální tepelný výkon) [W]	PowerBoost [W]	PowerBoostmaximální délka[min]	Průměr varné nádoby [mm]
Levá přední 2300 3700 10 125 - 210
Levá zadní 1800 2800 10 145 - 180
Pravá přední 1400 2500 4 125 - 145
Pravá zadní 1800 2800 10 145 - 180

Výkon varných zón se může u některých údajů v této tabulce mírně lišit od údajů. Mění se s materiálem a rozměry varných nádob.

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

11. ENERGETICKÁ ÚČINNOST

11.1 Informace o výrobku

Označení modelu KIR60433
Typ varné desky Vestavná varná deska
Počet varných zón 4
Technologie ohřevu Indukce
Průměr kruhových varných zón (∅) Levá přední		21.0 cm
	Levá zadní	18.0 cm
	Pravá přední	14.5 cm
	Pravá zadní	18.0 cm
Spotřeba energie na varnou zónu (EC electric coo-king)	Levá přední	178.4 Wh/kg
	Levá zadní	184.9 Wh/kg
	Pravá přední	183.2 Wh/kg
	Pravá zadní	184.9 Wh/kg
Spotřeba energie varné desky (EC electric hob) 182.9 Wh/kg

IEC / EN 60350-2 – Elektrické spotřebiče na vaření pro domácnost – část 2: Varné desky – metody pro měření výkonu.

11.2 Úspora energie

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

• Při ohřívání vody použijte jen potřebné množství.
• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Nádoby stavte přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

12. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních

kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem 🚙elikvidujte spolu s domovním

odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

PENSAMOS EN USTED

Navštívte našu stránku, kde nájdete:

Zaregistrujte si výrobok a využite tak ešte lepší servis:

www.registerelectrolux.com

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za zranenia ani za škody spôsobené

1.2 Všeobecná bezpečnost'

- Tento spotrebič je určený na jedno použitie v domácnosti v interiéri.

- Na čistenie spotrebiča nepoužívajte parné čističe.

- Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.

predmety potrebujete posunút' mimo varného povrchu, zdvihnite ich.

N Modrý a modrý N Modrý a modrý N Modrý a modrý

1 Indukčná varná zóna
2 Ovládací panel

4.2 Rozloženie ovládacieho panela

1 32 4 99: 5 ∨ ∧ □P Ⅰ II □P ∨ ∧ 8 - ⚫ + 9 ∨ ∧ □P 89

1. Vypnite varnú dosku.
2. Stlačte a podržte tlačidlo 3 sekundy. Displej sa zapne a vypne.
3. Stlačte a podržte tlačidlo 3 sekundy. Zobrazí sa alebo Zobrazí sa
4. Stlačte . Zobrazí sa P72 .
5. Dotykom tlačidla časomera atebo nastavte úroveň výkonu.

6. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

6.2 Automatické vypínanie

Dbajte na to, aby zvolený výkon vyhovoval poistkám v domových rozvodoch.

• P72 - 7200 W
  • P15 - 1500 W
• P20 - 2000 W
• P25 - 2500 W
• P30 - 3000 W
  • P35 - 3500 W
• P40 - 4000 W
• P45 - 4500 W
• P50 - 5000 W
• P60 - 6000 W

6.4 OptiHeat Control (3-krokový indikátor zvyškového tepla)

VAROVANIE!

Fokial je ukazovatel elný, hrozí nebezpečenstvo álenia zvyškovým teplom.

Ked' odpočítavanie skončí, zaznie zvukový signál a začne blikat' 00. Varná zóna sa vypne.

Automatické ovládanie funkcie

Ak chcete funkciu ovládat' automaticky, nastavte automatický režim na H1 – H6. Varný panel je originálne nastavený na H5. Odsávač pár reaguje pri každom spustení varného panela. Varný panel automaticky meria teplotu kuchynského riadu a upravuje rýchlost' ventilátora.

Automatické režimy

Automa-tické osvetlenie

Varenie1)

Vyprážanie2)

H0 Vyp. Vyp. Vyp.
H1 Zap. Vyp. Vyp.

H23)

Zmena automatického režimu

1. Vypnite varnú dosku.
2. Stlačte tlačidlo na 3 sekundy. Displej sa zapne a vypne.
3. Stlačte tlačidlo 3 sekundy.
5. Stlačením tlačidla časovača vyberte automatický režim.

i

Ak chcete ovládat' odsávač pár priamo cez panel odsávača pár, vypnite automatický režim funkcie.

i

Stlačením 📄zvýšite rýchlost' ventilátora o jednu úroveň. Ked' dosiahnete najvyššiu úroveň a znovu stlačíte tlačidlo 📄, nastavia sa otáčky ventilátora na hodnotu 0, čím sa ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla 📄

i

Varný panel je možné nastavit' tak, aby sa svetlo zaplo automaticky vždy, ked' zapnete varný panel. Urobíte tak nastavením automatického režimu na H1 – H6.

i

Materiál kuchynského riadu

Rozmery kuchynského riadu

Iné spotrebiče ovládané na dialku môžu blokovat' signál. Nepoužívajte takéto spotrebiče v blízkosti varného panela, ked' je zapnutá funkcia Hob²Hood.

Odsávače pár s funkciou Hob²Hood

Ak problém nedokážete odstránit' sami, kontaktujte svojho predajcu alebo autorizované servisné stredisko. Uved'te údaje z typového štítku. Uved'te aj trojmiestny kód sklokeramiky (je v rohu skleneného povrchu) a zobrazované chybové hlásenie.

Varná zóna Nominálny výkon (max. varný stu-peň) [W]	PowerBoost [W]	PowerBoost maximálne trva-nie [min]	Priemer kuchyn-ského riadu [mm]
Ľavý predný 2300 3700 10 125 - 210
Ľavý zadný 1800 2800 10 145 - 180
Pravý predný 1400 2500 4 125 - 145
Pravý zadný 1800 2800 10 145 - 180

IEC / EN 60350-2 – Elektrické varné spotrebiče pre domácnost' – Čast' 2: Varné panely – metódy merania výkonu.

11.2 úspora energie

• Ked' zohrievate vodu, použite len také množstvo, aké potrebujete.
• Na riad podla možností vždy položte pokrievku.
• Kuchynský riad položte priamo do stredu varnej zóny.
• Zvyškové teplo využite na udržiavanie teploty jedla alebo na jeho roztopenie.

12. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráně životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
