NÁVOD K OBSLUZE IS645BLG GORENJE

Děkujeme Vám za Vaši důvěru a koupi našeho zařízení.

Tentomanuálspodrobnýmiinstrukcemiseposkytujevzájmuusnadněníprácestímto výrobkem. Instrukce Vám mají umožnit naučit se vše o Vašem novém zařízení tak rychle, jakjetojenmožné.

Ujistěte se, že jste obdrželi nepoškozené zařízení. Pokud naleznete poškození způsobené převozem, prosím, zkontaktujte prodejce, od kterého jste zařízení koupili nebo místní sklad, ze kterého bylo zařízení dodáno. Telefonní kontakt naleznete na faktuře nebo dodacímlistu.

INFORMACE!

Informace, rady, tipynebodoporučení

VAROVÁNÍ!

Pozor-obecnénebezpečí

Obsah

Bezpečnostní opatření 4

Popis spotřebiče 7

Technické údaje 7

Před prvním použítím zařízení 7

Plotna 8

Obsluha varné desky 11

Ovládací panel 11

Zapnutí varné desky 12

Zapnutí plotýnek 12

Změna nastavení plotýnky 12

Automatický rychlý ohřev 12

Přemostěná varná zóna 13

Rozpoznávání polohy pánve s automatickým přemostěním varných zón 14

Změna úrovně varného výkonu posunutím hrnce 15

Posilovač výkonu 15

Ochrana proti přehřátí 17

Automatické vypnutí 17

Funkce paměti 17

Pauza procesu vaření - funkce Stop&Go (pauza) 17

Dětská pojistka 17

Funkce časovače 18

Automatické programy vaření - IQ funkce 20

Vypnutí varné zóny 22

Maximální doba vaření 23

Vypnutí celé varné desky 23

Uživatelské nastavení 24

Údržba a čištění 26

Tabulka odstraňování poruch a chyb 27

Hluk během indukčního vaření 28

Bezpečnostní funkce a displej chyb 29

Instalace vestavěné varné desky 30

Postup instalace 30

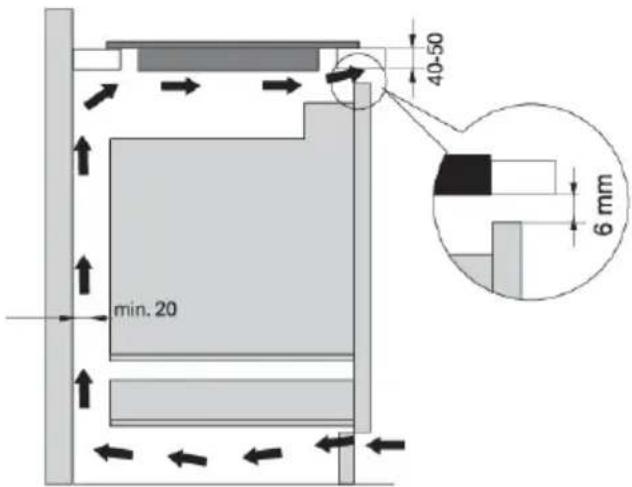

Větrací otvory ve spodní části kuchyňské linky. 31

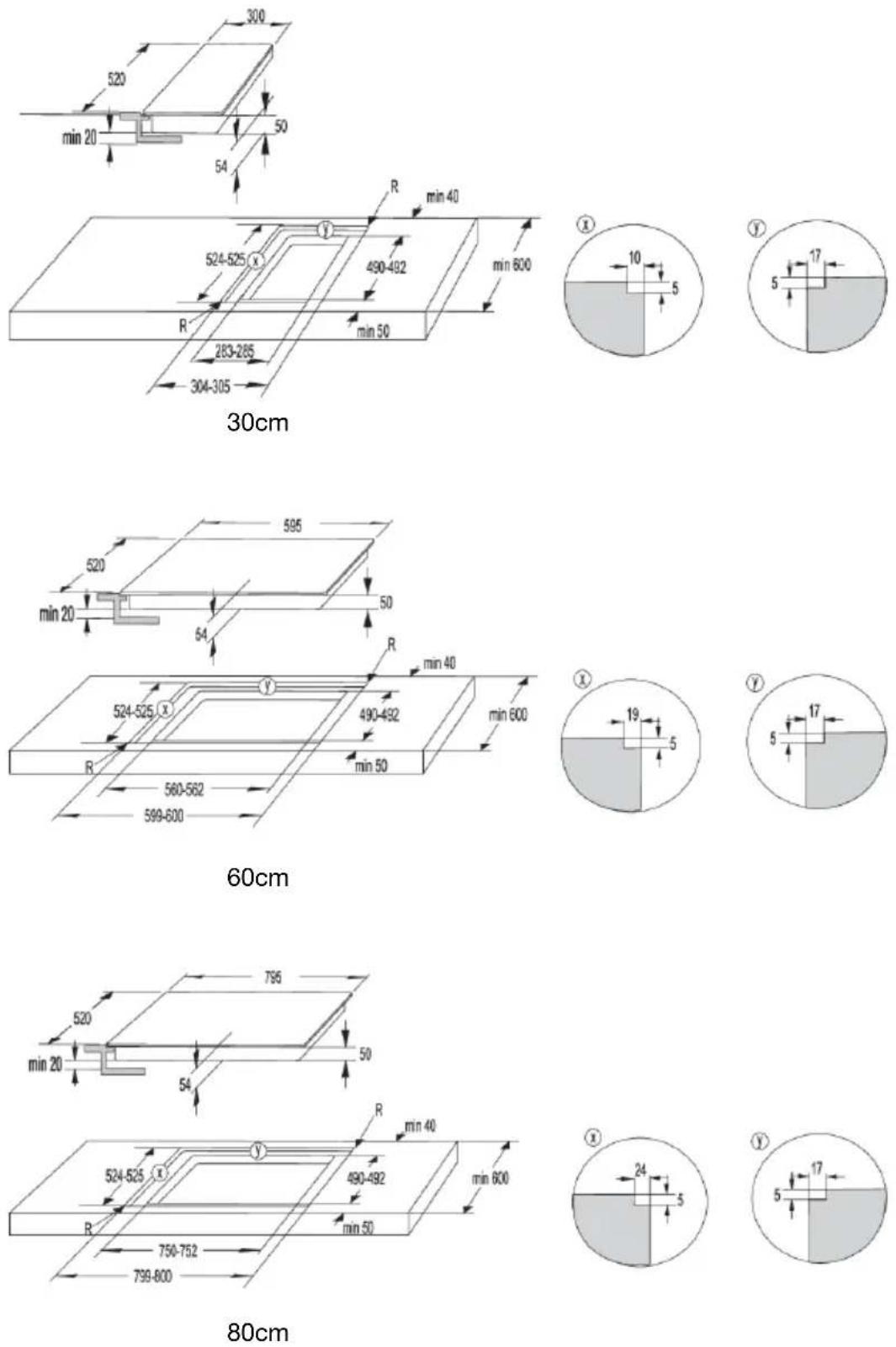

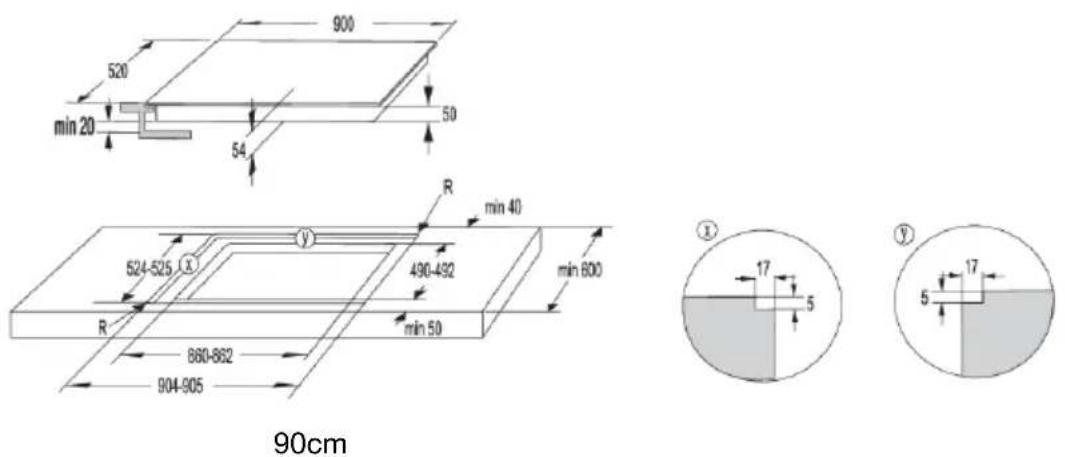

Zapuštěná montáž do pracovní desky 32

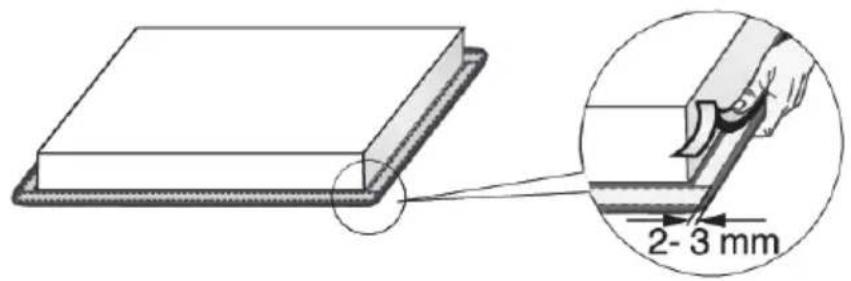

Připevnění pěnového těsnění 36

Připojení varné desky k síťovému napájení 37

Připojovací schéma 37

Likvidace 39

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY- Důkladně si pročtěte návodauschovejtehopropozdějšípoužití.

Toto zařízení můžou používat pouze děti ve věku 8 a více let a osobysesníženýmipsychickými,smyslovýminebomentálními schopnostminebosnedostatkemzkušenostíaznalostí,pokud jsou pod dozorem nebo byly poučeny o bezpečném používání zařízení a rozumějí rizikům při používání. Děti si nemůžou se zařízením hrát. Čištění a uživatelskou údržbu nemůžou vykonávatdětibezdozoru.

VAROVÁNÍ: Zařízení a jeho části mohou být během jeho provozuhorké. Dbejte, abystesenedotklivarnýchprvků.

Děti mladší 8 let by se k zařízení neměly přibližovat, pokud nejsoupodneustálýmdohledemdospělého.

Nepoužívejte parní čističe nebo vysokotlakové čističe k čistění varnédesky, protožemohouzpůsobitúderelektrickým proudem.

Provoz zařízení nelze řídit pomocí externích časovačů nebo samostatnýmsystémemdálkovéhoovládání.

Prostředkyproodpojenímusíbýtintegroványvpevných rozvodechavsouladuspravidlyprozapojovánírozvodů.

V případě, že je napájecí kabel poškozen, musí být z důvodu předcházení rizik vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanými osobami (Pouze pro spotřebiče spřipojovacímkabelem).

VAROVÁNÍ: Pokudjepovrchprasklý, vypnětezařízení, abyste zabránili úderu elektrickým proudem. Vypněte veškeré spínače varnýchzónazastavtepojistkunebovypnětehlavnípojistku, aby bylo zařízení úplně izolováno od elektrické sítě.

VAROVÁNÍ: Vařenístukemneboolejemnavarnédescebez dozorumůžebýtnebezpečnéavzplanout.NIKDYse nepokoušejte uhasit oheň vodou, ale vypněte zařízení a přikryjte oheň, např.víkem, hasicídekou.

VAROVÁNÍ: Nebezpečí požáru: Na plotně nikdy nic neponechávejte.

UPOZORNĚNÍ: Na přípravu pokrmů je nutno dohlížet. Na krátkodobou přípravu pokrmů je nutno dohlížet nepřetržitě.

POZOR: Toto zařízení je určeno pouze pro účely vaření. Nesmíte ho používat pro jakékoliv jiné účely, jako například vytápění místností.

VAROVÁNÍ: Používejte výhradně bezpečnostní chránič na sporák určený výrobcem varného zařízení nebo bezpečností chránič uvedený výrobcem zařízení v návodu k použití jako vhodný nebo bezpečnostní chránič zabudovaný v zařízení. Použití nevhodných bezpečnostních chráničů může mít za následeknehody.

Po použití vypněte varnou desku příslušným ovládáním a nespoléhejtenadetektor.

Zařízení musí být napojeno na pevné připojení s možností odpojení. Pevnépřipojeníjevsouladuspředpisyupravujícími napájení.

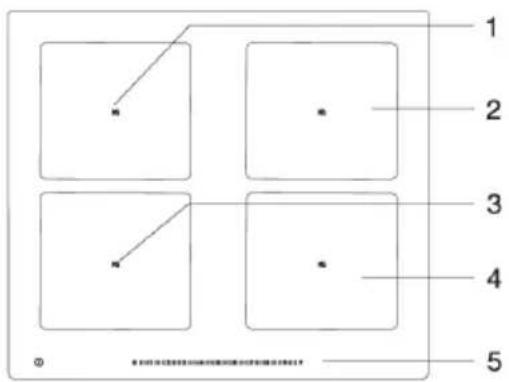

Popisspotřebiče

(Vzávislostinamodelu)

INFORMACE!

Poněvadž zařízení, pro která byly tyto pokyny vyhotovené, můžou mít různá vybavení, některé funkce nebo vybavení v tomto návodu můžou být odlišné od těch ve Vašem zařízení.

1 2 3 4 5

1 2 3 4 5

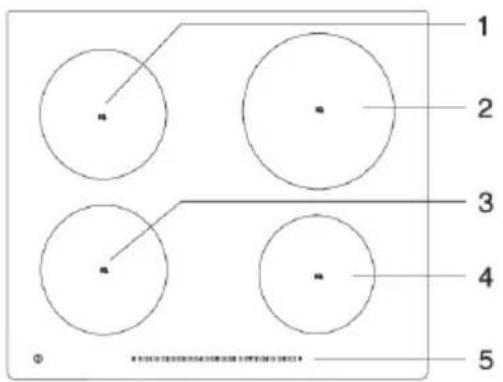

1..Levázadníindukčnívarnázóna
2. Pravázadníindukčnívarnázóna
3. Levápředníindukčnívarnázóna
4. Pravápředníindukčnívarnázóna
5.Ovládacípanelvarnédesky

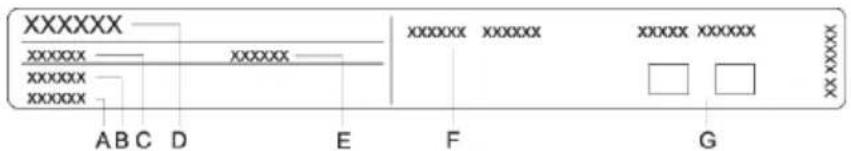

Technickéúdaje

(Vzávislostinamodelu)

XXXXXX xxxxxx xxxxxx xxxxxx A B C D E F G xxxxxx xxxxxx xxxxx xxxxxx

A. Výrobníčíslo

B.Kód

C.Typ

D.Obchodníznámka

E.Model

F.Technickéúdaje

G. Symbolshody

Typový štítek se základními informacemi o spotřebiči je umístěn na spodní straně varné desky. Informace o typu a modelu spotřebiče naleznete v záručním listu.

Předprvnímpoužítímzařízení

Pokud má Vaše varná deska sklokeramický povrch, čistěte ji vlhkým hadříkem s trochou prostředku na mytí nádobí. Nepoužívejte agresivní čisticí prostředky, jako jsou abrazivní čisticí prostředky, které mohou poškrábat povrch, drsné houby na mytí nádobí nebo odstraňovače skvrn.

Při prvním použití můžete cítit "zápach nového spotřebiče", ten postupně vymizí.

Plotna

Sklokeramickývarnýpovrch

•Varnádeskajeodolnávůčizměnámteplot.

• Nepoužívejte sklokeramickou varnou desku, je-li prasklá nebo zlomená. V případě pádu ostrého předmětu na varnou desku může deska prasknout. Následky takového pádu mohou být viditelné okamžitě nebo až po určité chvíli.
• Jestliže se na varné desce objeví jakákoli prasklina, okamžitě vypněte napájení spotřebiče.
• Zkontrolujte, zda varná zóna a dno nádoby na vaření jsou čisté a suché. To umožní lepší vedení teplaazabráníjakémukolipoškozenívarnéhopovrchu.
• Do prostoru varné zóny nepokládejte žádné prázdné nádoby. Pokud do varné zóny položíte prázdnou nádobu, může dojít k jejímu poškození. Před umístěním nádoby do varné zóny otřete jejídnodosucha, abysteumožnilivedenítepla.

Úrovněvarnéhovýkonu

Výkon varné zóny lze nastavit na 18 různých úrovní (v závislosti na modelu). Seznam v tabulce uvádí některé příklady použití každé úrovně.

výkonu	ÚčelÚroveňvarného
	vypnuto,využitízbytkovéhotepla0
1 - 2	Udržování potraviny teplé, pomalé vaření menších množství (nejnižší nastavení)
3	Pomalé vaření (po předchozím vaření na maximální varný výkon)
4-5	Pomalé vaření (po předchozím vaření na maximální varný výkon) velkých množství,pečenívelkýchkusůvpánvi
	Prudképečeníazapékání6
	Prudképečení7-8
9	Vaření velkých množství, prudké pečení
P	Nastavení Power Boost (zvýšený varný výkon) na začátku varného procesu; rovněž vhodné k ohřevu velkých množství potravin

Tipyproúsporuenergie

• Při nákupu varného nádobí mějte na paměti, že průměr vyznačený na nádobí se obvykle vztahuje na horní okraj nebo na poklici, které jsou běžně větší než průměr dna nádoby.
• Pokud příprava pokrmu trvá dlouhou dobu, použijte tlakový hrnec. Zajistěte, aby v tlakovém hrnci byl vždy dostatek tekutiny. Jestliže se na varnou desku umístí prázdný tlakový hrnec, může dojít k přehřátí, které zase může vést poškození jak varné nádoby, tak varné zóny.
• V každém případě, kdykoli je to možné, zakryjte varnou nádobu nebo pánev poklicí dostatečné velikosti. Použijte varnou nádobu, do které se vejde množství potravy, kterou vaříte. Vaření v poloprázdné varné nádobě spotřebuje příliš mnoho energie.

Provozníprincipindukčnívarnézóny

- Varná deska je vybavena vysoce účinnými indukčními varnými zónami. Teplo se vytváří přímo na spodní části varné nádoby, kde jehonejvícpotřeba. Tímsezabraňujeztrátámnapovrchu sklokeramické desky. Spotřeba energie je značně nižší než u konvenčníchvarnýchzónsesálavýmiohřívači.

- Sklokeramická plotýnka není zahřívána přímo, nýbrž pouze nepřímo, teplemvyzařovanýmzpětzhrnce. Povypnutívarnézónyjetoto zbytkovéteplooznačeno „H“.

- Ohřívání v indukčních varných zónách zajišťují indukční cívky umístěnépodsklokeramickouvarnoudeskou.Cívkaindukuje magnetické pole, které vytváří ve dně feromagnetické nádoby vířivé proudy,ježpotomohřívajínádobu.

VAROVÁNÍ!

Jestližesenahorkousklokeramickouvarnoudeskudostanecukrnebonanirozsypete/rozlijete potraviny s vysokým obsahem cukru, okamžitě cukr setřete nebo odstraňte škrabkou, i když je varnázónastálehorká. Tímzabránítepoškozenísklokeramickéhopovrchu.

Na čištění horké sklokeramické varné desky nepoužívejte detergenty nebo jiné čisticí prostředky, protožebymohlodojítkpoškozenípovrchuvarnédesky.

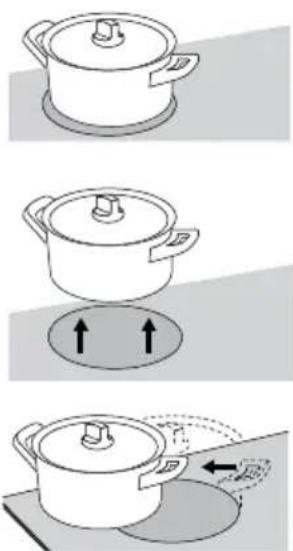

Rozpoznávánínádobí

- I když na varné zóně není hrnec, nebo tam je, nebo pokud má použitý hrnec průměr menší než průměr varné zóny, nedochází ke ztrátám energie.

- Pokud je hrnec o hodně menší, než varná zóna, je možné, že jej varná

zónanerozpozná. Pokudjevarnázónaaktivní, znakazvoloná úroveň výkonu střídavě blikají na displeji ovládacího panelu.

- Pokud se na indukční varnou zónu položí vhodný hrnec během další minuty, deskajejrozpoznáazapnesepodlezvolenéhovarného výkonu.

Nádobíproindukčnívaření

• Indukce bude fungovat správně, pokud budete používat vhodné nádobí.
• Ujistěte se, že je hrnec nebo pánev přesně uprostřed varné zóny.
  •Vhodnénádobí:nádobízoceli,smaltovanéhrnce,nebolitinové hrnce.
• Nevhodné nádobí: nádobí z ocelové slitiny s měděným nebo hliníkovýmdnem, askleněnénádobí.

• Magnetická zkouška: Použijte malý magnet pro zkoušku, zda je dno hrncečipánvemagnetické. Pokudsemagnetpřichytínadnohrnce, pakjehrnecvhodnýproindukčnívaření.

• Při použití tlakového hrnce, kontrolujte jej, dokud nedosáhne správného tlaku. Napřed nastavte vaření na maximální výkon, pak podle pokynů výrobce tlakového hrnce, snižte výkon vaření dle potřeby.

• Vždy se ujistěte, že je v tlakovém hrnci nebo v jakémkoliv jiném nádobí dostatek vody. Z důvodu přehřátí použití prázdného hrnce na varné zóně může mít za následek poničení jak hrnce, tak varné zóny.
• Některé nádobí nemá zcela magnetické dno. V takovém případě se zahřeje pouze magnetická část, zbytekdnazůstanestudený.
• Pokud používáte nekonvenční nádobí, říd’te se pokyny výrobce.
• Abyste dosáhli nejlepších výsledků vaření, měla by magnetická oblast dna hrnce vyhovovat velikosti varné zóny. Pokud varná zóna hrnec nerozezná, zkuste jej umístit na menší varnou zónu s menším průměrem.

	MinimálníprůměrdnahrnceVarnázóna
	∅90mm∅160mm
	∅90mm∅180mm
	∅110mm∅210mm
	∅110mm190x210mm
	∅230mmBridge(octa)

Dnohrncemusíbýtploché

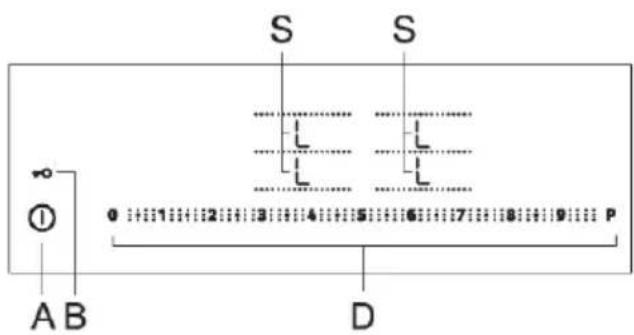

BZámekovládacíjednotky/dětskápojistka

CIQfunkce

DPosuvnývypínač

EChytréfunkce

E1 Rozpoznánípolohyhrncesautomatickýmrozpoznánímhrnceaautomatickýmzkombinováním plotýnek

E2 Změna úrovně varného výkonu posunutím hrnce

FFunkcečasovače

G Čidlo pro nastavení časovače

HFunkceStop/GoaZapamatování

INastavení

JPomalévaření

KVařenísvelkýmmnožstvímvody

LSmažení/osmahnutí

MRozmrazenízmrazenýchpotravin

NUdržováníjídlavteple

ORychlévypnutíplotýnky

PDisplejkombinovanéplotýnky

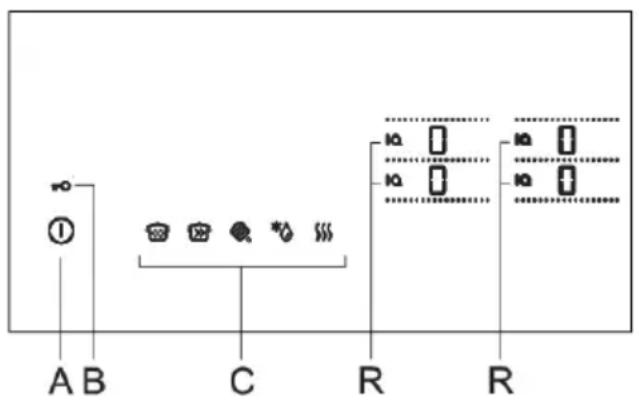

RAktivaceazobrazenilQfunkce

SDisplejúrovněvýkonu/zbytkovéhotepla

S1Pålkrok

TAktivacečasovače

U Snížení nastavení časovače

V Zvýšení nastavení časovače

ZDisplejčasovače

Displejefungujíijakočidlaproseřízenínastavení.

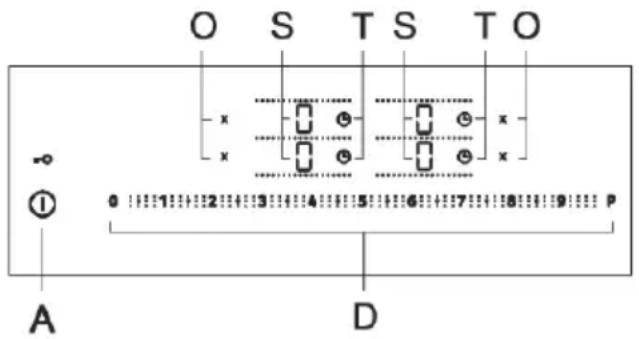

Zapnutívarnédesky

Postavtenavarnoudeskuvybranénádobí. Zapnětevarnoudeskustisknutímhlavního vypínače(A).Nadisplejíchvšechplotýnek(S) seobjeví"0".Ozvesekrátképípnutí.

INFORMACE!

Pokuddo10sekundnezapnetežádnou plotýnku, varnádeskasevypne.

Zapnutíplotýnek

• Stiskněte displej pro požadovanou plotýnku. Zvolený displej začne blikat. Čidla na posuvném vypínači (D) se rozsvítí, ale jsou ztlumená (pouze u některých modelů).
• V příštích 5 sekundách stiskněte zvolenou oblast / pozici na posuvném vypínači (D). Displej přestane blikat a zobrazí se aktuálně nastavená úroveň výkonu. Vedle displeje úrovně výkonu pro zvolenou plotýnku (S) se zobrazí funkce časovače (T) a čidlo pro rychlé vypnutí (O). Oba displeje svítí, ale tlumeně.
• Plotýnkazůstaneaktivovaná.
• Pokudvarnádeskanerozpoznánazvolenéplotýncežádnýhrnec, objevísesymbol. Pokud neumístítepánevnazvolenouvarnouzónudo2minut, varnázónaseautomatickyvypne.

Změnanastaveníplotýnky

Požadovanou plotýnku zvolte stisknutím displeje úrovně výkonu (S). Úroveň výkonu můžete nastavit posunováním nebo přímým dotykem určité oblasti nebo pozice na posuvném vypínači.

Dvěvertikálněsousedícíplotýnky(jednazadruhou)

• Funkci posílení výkonu není možné aktivovat současně pro obě plotýnky na téže straně varné desky (tj. obě plotýnky na levé straně nebo obě plotýnky na pravé straně), protože to by mělo za následekpřetíženíproudu.
• Pokud již je pro jednu plotýnku nastavené posílení výkonu, pak je maximální dostupná úroveň výkonudruhéplotýnky9.

Automatickýrychlýohřev

Všechny plotýnky jsou vybaveny speciálním mechanismem, který na začátku vaření nastaví varný výkon na maximum bez ohledu na aktuální nastavení výkonu. Po chvíli se výkon plotýnky přepne zpět na původně nastavenou úroveň. Automatický rychlý ohřev je možno aktivovat na každé plotýnce pro jakoukoli úroveň varného výkonu s výjimkou úrovně "9" a "P".

Funkce automatického rychlého ohřevu je vhodná pro jídla, která je třeba zahřát a poté vařit delší dobubeznutnostineustáléhodohledu.

Funkce automatického rychlého ohřevu není vhodná pro restování, smažení nebo osmahnutí, pro jídla, která vyžadují časté obracení, polévání nebo míchání, nebo pro jídla, která se musí delší dobu vařitvlakovémhrnci.

Varnádeskasezapneanajednuzplotýnekse postavívhodnýhrnec.Zvoltepožadovanou plotýnku,kterouchcetevypnout(nadisplejiby se měla objevit "0"). Stisknutím příslušné pozice na posuvném vypínači nastavte výkon a přidržte pozicinavypínačistisknutoucca3sekundy. Na displeji úrovně výkonu začne střídavě blikat "A" a zvolená úroveň výkonu. Až uplyne čas automatickéhorychléhoohřevu,přepnese plotýnkaautomatickynazvolenouúroveňata potombudesvítitrvale.

Tabulkaproautomatickýrychlýohřev

výkonu																8,587
Čas atměděn rychlého ohřevu (s)	40	60	70	100	120	150	180	220	260	300	430	400	120	150	195	200

,576,56!

Vypnutíautomatickéhorychléhoohřevu

Pokud snížíte varný výkon v době, kdy je aktivovaný automatický rychlý ohřev, vypne se pro danou plotýnkuautomatickýrychlýohřev.

Automatickou funkci můžete deaktivovat zvolením příslušné plotýnky a snížením úrovně výkonu na "0".Poténastavtenovouúroveňvýkonu.

Přemostěnávarnázóna

(Vzávislostinamodelu)

• Některé modely umožňují zkombinovat dvě plotýnky do jedné velké propojené plotýnky. Na kombinovanouplotýnkupakmůžeteumístitvelkouoválnoupánevnebozapékacímisu.Pánev musí být tak velká, aby pokrývala středv horní i dolní plotýnky současně.
• Maximální velikost pánve: 40 x 25 cm. Pro rovnoměrné rozmístění tepla doporučujeme používat pánev nebo zapékací mísu s těžkým dnem. Během vaření se pánev nebo zapékací mísa zahřeje. Bud'teopatrní.abystesenepopálili.
• Když stavíte nádobí na varnou desku, dbejte na to, aby nezakrylo ovládací modul.

INFORMACE!

Nádobímusívždyzakrývatstředplotýnky!

Aktivacepřemostěnévarnézóny

• Zapnětevarnoudeskustisknutímsenzoruzapnutí/vypnutí(A).

• Plotýnky, kteréchcetezkombinovat, musíbýtvypnuté.

• Stisknutím displeje požadované úrovně výkonu zvolte první plotýnku. Ihned poté stiskněte displej sousedníplotýnky, kterouchcetesprvníplotýnkouzkombinovat.

• Rozsvícené čáry označují zkombinovanou plotýnku, u které bude rozsvícený pouze displej spodní úrovně výkonu a bude na něm blikat "0"; rozsvícená čára mezi plotýnkami zmizí.
• Pomocí posuvného vypínače nastavte požadovanou úroveň výkonu pro zkombinovanou plotýnku.
  • Pro pozdější změny výkonu vždy nejprve stiskněte displej pro dolní plotýnku.

INFORMACE!

Přemostěná varná zóna neumožňuje provoz se zvýšením výkonu; k dispozici jsou pouze úrovně výkonudo9.

Deaktivacepřemostěnévarnézóny

Úroveň výkonu pro zkombinovanou plotýnku nastavte na "0" nebo plotýnku vypněte čidlem (O). Na displeji se zobrazí "0". Po několika sekundách začnou zase všechny plotýnku fungovat nezávisle na sobě.

INFORMACE!

Pokud jsou zkombinované dvě plotýnky, ale na jedné z nich není žádný hrnec, zkombinovaná plotýnkasepo2minutáchrozdělí.Neaktivníplotýnkasevypne.

Rozpoznávánípolohypánvesautomatickýmpřemostěním varnýchzón

(jenuněkterýchmodelů)

OP PS O E1 x 8 8 x x 8 0 0 0 2 2 3 4 5 6 7 8 9 P D E

Rozpoznánípolohyrnceseaktivuje automaticky10sekundpozapnutíspotřebiče. Pokudjenavarnédescehrnec, rozpozná funkcerozpoznáníhrncejehopolohua automatickyzkombinujeplotýnkypodle velikostihrnce.Dvěsousedníplotýnkysetak mohouspojitdojednévelképlotýnky.Aktivní aviditelnýzůstanejendisplejprospodní plotýnkuabudenaněmzobrazenablikající"0". Dělícíčára(P)zmizí.

Nyní můžete pomocí posuvného vypínače nastavit úroveň výkonu. Čidlo rozpoznání hrnce (E1) svítí, ale tlumeně. Automatické zkombinování plotýnek je možné u vertikálně sousedících plotýnek. Automatické rozpoznání polohy hrnce můžete aktivovat kdykoli na 10 sekund stisknutím čidla pro rozpoznáníhrnce(E1).Automatickérozpoznáníhrnceaautomatickézkombinováníplotýnekfungují pouze u plotýnek, které ještě nejsou aktivované. Funkci kombinování plotýnek můžete vypnout tak, že nastavíte úroveň výkonu na "0" nebo stisknete příslušné čidlo pro deaktivaci (O). Tuto funkci můžete použít, když už je hrnec na varné desce nebo když je prázdný.

Pokudnavarnédesceneníhrnec:

• Zapněte varnou desku. Všechny plotýnky jsou nastavené na »0«.
• Postavte hrnec na kteroukoli plotýnku. »0« na plotýnce s hrncem začne blikat. Nyní můžete pomocí posuvného vypínače nastavit úroveň výkonu. Tato funkce automaticky zkombinuje plotýnky podle velikostihrnce.
• Můžete pokračovat s dalším hrncem a použít stejný postup.

- Tato funkce vám umožní nastavit rychleji úroveň výkonu. Jednoduše postavte hrnec na kteroukoli plotýnkuaplotýnkahoautomatickyrozpozná.

•Zapnětevarnoudesku.

• Na displeji plotýnky, na které stojí hrnec, začne blikat »0«. Nyní můžete pomocí posuvného vypínače nastavitúroveňvýkonu.
• Pokud je na varné desce několik hrnců, spotřebič automaticky pokračuje s volbou pro další plotýnku.Nadisplejidalšíplotýnkyzačneblikat»0«.

Když stisknete čidlo pro volbu u této plotýnky, automatické rozpoznání hrnce se deaktivuje a spotřebič přejdedorežimuručníhonastavení.

VAROVÁNÍ!

Během prvních 10 sekund můžete deaktivovat automatické rozpoznání i v uživatelském nastavení pomocíparametru "Aut".

Změnaúrovněvarnéhovýkonuposunutímhrnce

(jenuněkterýchmodelů)

O S O E2 x 9 8 x 3 8 x 0 :1 :2 :3 :4 :5 :6 :7 :8 :9 :P D E

Změnaúrovněvarnéhovýkonuposunutím hrncejemožnájenuněkterýchmodelů,atou plotýneknalevéstraně.Zvoltesidotykem displejprozobrazenívýkonuzvolenélevévarné zóny, jenž následně začne blikat, Tlačítko funkcenastavenívýkonupodlepohybupánve ovládánípohybupánve(E2)serozsvítí.Pro aktivicifunkcestisknětetototačítko.Obě plotýnkynalevéstraněseaktivujíjakojedna velkáplotýnkasněkolikapřednastavenými úrovněmivýkonu:dolníplotýnkanaúrovni9a horníplotýnkanaúrovni3.

Čidlo pro kontrolu pohybu hrnce svítí naplno. Úroveň výkonu těchto dvou plotýnek můžete později nastavit na nové hodnoty pomocí stejného postupu jako u běžné změny úrovně výkonu. Funkci ovládání pohybu pánve lze deaktivovat stlačením tlačítka rychlého vypnutí (O) varné zóny nebo nastavením výkonuna0.

Posilovačvýkonu

(Vzávislostinamodelu)

Funkce umožňuje dočasné vaření s maximálním výkonem, a to až 5 minut. Pak se provozní výkon automaticky sníží na úroveň 9. Funkci je možno znovu aktivovat, pokud systém není přehřátý.

AktivacePowerBoost

• Zvolte plotýnku a stiskněte symbol »P« na posuvném vypínači (D).
  •Nadisplejiúrovněvýkonuseobjeví"P".
• Funkceposilovačevýkonuneníaktivovaná.

DeaktivacePowerBoost

•Vypnětezvolenouplotýnkupomocíčidla(O).
•Snižteúroveňvýkonu.

Ochranaprotipřehřátí

• Varná deska je vybavena chladicím větrákem, který ochlazuje elektronické součástky během vaření. Větrák může ještě chvíli běžet i po dovaření.
• Indukční varná deska je rovněž vybavena vestavěným chráničem proti přehřátí, který chrání elektronické díly před poškozením. Chránič působí na několika úrovních. Když se teplota plotýnky podstatně zvýší, varný výkon se automaticky sníží. Pokud to nestačí, klesá výkon plotýnky dál, anebo ji bezpečnostní mechanismus vypne úplně. V takovém případě se na displeji objeví "F2". Ažseplotýnkaochladí, budeznovukdispozicelýjejívýkon.

Automatickévypnutí

Pokud budou čidla během vaření aktivována příliš dlouhou dobu (například kvůli rozlité tekutině nebo předmětu umístěnému na čidlech), všechny plotýnky se po 10 sekundách vypnou. Na displeji začne blikatsymbol.

Předmět odstraňte a rozlitou tekutinu setřete z čidel do 2 minut; jinak se varná deska automaticky vypne. Poslední nastavení můžete obnovit pomocí funkce paměti za použití čidla Stop&Go (H).

Funkcepaměti

Tato funkce vám umožní vyvolat z paměti nastavení všech plotýnek, pokud byla varná deska omylem vypnuta. Toto je však možné pouze do pěti sekund po vypnutí desky.

- Desku znovu zapněte stisknutím čidla (A) pro zapnutí / vypnutí varné desky do 5 sekund po vypnutí. Na displeji bude 5 sekund blikat čidlo (H). Během této doby toto čidlo stiskněte a všechna nastavení, která byla aktivní těsně před vypnutím desky, se obnoví.

Pauzaprocesuvaření-funkceStop&Go(pauza)

Funkci Stop&Go můžete použít k pozastavení provozu celé varné desky na dobu až 10 minut. Všechny plotýnky se dočasně automaticky vypnou. To se hodí, například když obsah jednoho hrnce překypěl avychcetevarnoudeskuočistit.

AktivacefunkcepauzyStop&Go

Aktivní je minimálně jedna nebo několik plotýnek. Stiskněte čidlo Stop&Go. Ozve se krátké pípnutí. Všechna nastavení na displejích začnou blikat; čidlo pauzy se rozsvítí a také bude blikat. Všechna nastavení časovače nebo hlídače minut se pozastaví. Všechna čidla jsou neaktivní, s výjimkou čidla pro pauzu (Stop/Go) a čidla pro zapnutí/ vypnutí. Pokud do 10 minut nestisknete žádné čidlo, všechny aktivníplotýnkyseaautomatickyvypnou.

Ukončenípauzy/deaktivacefunkceStop&Go

Nejpozději do 10 minut stiskněte čidlo pro pauzu. Varná deska bude pokračovat v provozu se stejným nastavenímjakopředpauzou.

Dětskápojistka

Varnoudeskulzeuzamknoutprotinechtěnéaktivaci.

INFORMACE!

Varnádeskamusíbýtvypnutánebovpohotovostnímrežimu.

Aktivacedětsképojistky

Varnádeskamusíbýtvypnutánebov pohotovostnímrežimu.Varnoudeskuzapněte stisknutím čidla (A). Stiskněte čidlo pro dětskou pojistku(B)apřidržtehona3sekundy.Na displejíchvšechplotýneksena5sekundobjeví "L".Nyníjevarnádeskauzamknutá.Po5 sekundáchseautomatickypřepnedo pohotovostníhorežimu.

Deaktivacedětsképojistky

Ovládače varné desky můžete odemknout stejným způsobem (v opačném pořadí). Varnou desku zapněte stisknutím čidla pro zapnutí. U všech plotýnek se objeví "L". Stiskněte čidlo pro dětskou pojistku (B) a přidržte ho na 3 sekundy. Na displejích všech plotýnek se místo "L" zobrazí "0". Nyní je varnádeskapřipravenákpoužití.

Poznámka: Pokud je aktivovaná funkce dětské pojistky (B) v režimu uživatelských nastavení (viz kapitolu "Režim uživatelského nastavení"), zamkne se varná deska automaticky po každém vypnutí.

INFORMACE!

Funkci zámku aktivujte vždy před čištěním, abyste desku omylem nezapnuli.

Funkcečasovače

Tatofunkceumožňujedvaprovoznírežimy:

- Funkcenastaveníhlídačeminut (odpočítávacíhočasovače), kteráplatípro celouvarnoudesku. Tatofunkcejenzapípá, kdyžuplynenastavenýčas.

•Nastaveníčasovače, kterýplatípro zvolenouplotýnku. Prokaždouplotýnku můžete nastavit zvláštní časovač. Když uplynenastavenýčas, plotýnkase automatickyvypne.

1 Hlídač minut (neboli odpočítávací časovač)

Minutka funguje samostatně a nesouvisí s provozem žádné varné zóny. Když je minutka nastavena, bude pokračovat v odpočítávání času, i když varnou desku vypnete. Minutku lze vypnout pouze při zapnutévarnédesce.

Aktivace hlídače minut (odpočítávacího časovače)

Varnádeskajezapnutá.

• Stiskněte čidlo pro zvolení hlídače minut. Čidlo začne blikat.
•Nadisplejisezobrazí"0:00".
- Pomocí čidel (U) a (V) nastavte čas. Pokud do deseti sekund není nastaven žádný čas, hlídač minutseautomatickyvypne.
- Když je hlídač minut aktivní, jeho čidlo naplno svítí.
- Hlídač minut zůstane aktivní, i když vypnete varnou desku.

Deaktivaceodpočítávání

• Když je varná deska vypnutá, nejprve stiskněte čidlo pro zapnutí/vypnutí, aby se varná deska zapnula.
• Poté stiskněte současně čidla (U) a (V) pro nastavení časovače / hlídače minut. Jiná možnost:
• Stiskněte čidlo (U) pro nastavení časovače / hlídače minut a přidržte ho, dokud se na displeji neobjeví"0:00".

2Časovačprogramu

Časovač programu usnadňuje proces vaření tím, že umožňuje vidět a nastavit dobu vaření pro zvolenou varnou zónu. Po uplynutí času nastaveného na časovači se varná zóna automaticky vypne a vydá zvukovýsignál.Zvukovýsignálvypnetedotykemnalibovolnétlačítkonebosepochvílivypne automaticky. Vypnutí časovače programu lze nastavit nezávisle na všech varných zónách. Časovač programumůžebýtnastavenpouzeproaktivnívarnouzónu.

Zobrazeníčasuvaření-stopky

Varnádeskajezapnutá.

• Stiskněte tlačítko časovače pro požadovanou aktivní varnou zónu (T). Tlačítko začne blikat.
- Doba, která uběhla od zapnutí příslušné varné zóny a symbol odpočtu (b) se zobrazí na jednotce displeječasovače.

Nastaveníčasovače

Varnádeskajezapnutá.

• Stiskněte tlačítko časovače pro požadovanou aktivní varnou zónu (T). Tlačítko začne blikat.
- Zobrazí se symbol odpočítávání (a) a čas, který uplynul od zapnutí varné zóny "1:15".
- Stiskněte displej časovače (Z) pro nastavení času na "0:00" a symbol odpočítávání. Pomocí tlačítek (U) a (V) nastavte čas vaření. Tlačítko časového spínače programu pro příslušnou varnou zónu budezcelarozsvícené.
- Pokud do pěti sekund není nastaven žádný čas pomocí čidel (U) a (V), časovač se automaticky vypne.
- Stejné kroky k nastavení časovače nebo stopek zopakujte pro další aktivní plotýnku.

INFORMACE!

Pokud je časovač současně aktivován pro několik plotýnek, zobrazí se na displeji čas zvolený naposled. Když je zbývající čas pro jednu z plotýnek kratší než jedna minuta, zobrazí se čas pro tuto plotýnku. Poslední minutu před uplynutím nastaveného času bude čas zobrazován v sekundách.

Vypnutíčasovače

• Stisknutím čidla pro volbu časovače zvolte ten časovač nebo odpočítávací časovač, který chcete deaktivovat.
• Poté stiskněte současně čidla (U) a (V) pro nastavení časovače / hlídače minut. Jiná možnost:
• Stiskněte čidlo (U) pro nastavení časovače / hlídače minut a přidržte ho, dokud se na displeji neobjeví"0:00".

Vypnutíalarmučasovače/hlídačeminut

Když uplyne nastavený čas nebo doba vaření, zazní alarm. Čidlo časovače hlídače minut pro příslušnou plotýnku začne blikat a na displeji časovače bliká "00". Alarm vypnete stisknutím kteréhokoli čidla.

Pro rychlejší nastavení doby vaření stiskněte a přidržte čidlo (U) nebo (V). Pokud stisknete čidlo (U) ihned po aktivování časovače / hlídače minut, můžete nastavit požadovanou dobu provozu / vaření, počínaje od 1:00 (1 hodina). Časovač bude mít přednost před bezpečnostním vypnutím, když je dosaženanejdelšípovolenádobavaření.

Trvání alaramu lze změnit v uživatelských nastaveních pomocí parametru "Sou". K dispozici je další parametr "Uol", který specifikuje hlasitost alarmu. V uživatelských nastaveních lze deaktivovat automatický časovač se stopkami (odpočet) pro aktivovanou varnou zónu prostřednictvím parametru "CLo". Pokud si v tomto případě zvolíte časovač, zobrazí se na jednotce displeje "0.00" a stopky se aktivují(časovačsestopkami).

Automaticképrogramyvaření-IQfunkce

Systém IQcook automaticky kontroluje postup vaření; po skončení vaření ovšem nevypne automaticky jednotlivé funkce. To musíte udělat ručně nebo pomocí ČASOVAČE - odpočítávacího časovače nebo hlídačeminut.

Systém IQcook můžete použít u jakékoli plotýnky, a to tak, že stisknete čidla IQ a zvolíte požadovaný programvaření.

Pro všechny funkce kromě smažení / osmahnutí používejte pokličku. Pouze v takovém případě je zaručeno optimální fungování programu. Až do konce procesu vaření používejte stejný hrnec nebopánev.

Před zapnutím varné desky musí být plotýnka a dno hrnce nebo pánve čisté.

Postuppropřípravu:

Dohrncenebopánvedejtevoduajídloahrnec/pánevpostavtenaplotýnku.

Pokud vaříte za použití vody, zkontrolujte, zda je hladina vody maximálně 50 mm pod horním okrajemhrncenebopánve.

•Nahrnecdejtepokličku.
Stisknětečidloprozapnutí/vypnutívarné desky(A).Ozvesekrátképípnutí.
- StisknutímsymbolulQprozvolenou plotýnkuaktivujtesystémlQcook.Rozsvítí sevšechnydostupnéprogramyvaření(C)asymbollQbudesvítitnaplno.Samotný programpečení(L)umožňujedodatečné nastavená,kterájsouzobrazenávzóně regulacevýkonu.

• Automatický program vaření se nyní aktivoval a vaření se zapne za 5 sekund po stisknutí zvoleného tlačítka IQ programu. Symbol IQ bude svítit naplno a na displeji bude zobrazeno "_" na znamení zahájeníprocesuvaření.
• Můžete nastavit jakoukoli funkci časovače (F).

POMALÉVAŘENÍ

Tato funkce se používá u jídel, která se vaří déle, při nízké teplotě a mírném varu.

Jídla: POLÉVKY, GULÁŠ, DUŠENÉ POKRMY, OMÁČKY, RÝŽE atd.

Smartsense zajišťuje, že se pokrm na pánvi nespálí. Program pomalého vaření umožňuje kombinovat více programů, jako například při připravě boloňské omáčky. Nejprve zvolte program pro smažení / osmahnutí, aby se zahřál olej. Když varná deska zapípá, přidejte cibuli a osmahněte ji, potom přidejte maso, vodu, konzervovaná rajčata, bylinky a koření... Potom na této nebo jiné plotýnce zvolte program pomalého vaření a po zbytek času vařte omáčku při nízké teplotě. Program pomalého vaření lze aktivovat, poté co byl pokrm přiveden k varu manuálním nastavením. Například: Vařte polévku manuálně na úrovni 9 nebo P; následne přepněte na program pomalého vaření, abyste mohli pokračovat v mírnémpřiváděníkvaru.

BezpečnostnífunkcelQsystému-smartsense

Na displeji se zobrazí symbol (b) a varná deska zapípá. Systém přeruší přívod energie. Symbol zůstane rozsvícený, dokuduživatelvarnoudeskunevypne.

Poznámka: Rýži před vařením vyperte. Na jeden díl rýže přidejte dva nebo tři díly vody.

Nadisplejiseběhemprovozuzobrazítytosymboly:

Dosudnebyladosaženaoptimálníteplota:"_"

Byladosaženaoptimálníteplota:"="

VAŘENÍSVELKÝMMNOŽSTVÍMVODY

Tato funkce vám umožní uvést vodu rychle do varu a udržovat teplotu varu. Tato funkce je vhodná pro vaření vodnatých jídel a jídel vařených ve vodě.

Jídla:ZELENINA,BRAMBORY,TĚSTOVINY...

Poznámka: Před vařením zeleninu, obzvlášť brambory důkladně umyjte vodou. Tím zabráníte pěnění během procesu vaření. Když se voda začne vařit (pod pokličkou), rozsvítí se symbol (=) a zazní pípnutí.

Některá jídla při vaření pění. Zvedněte pokličku a obsah promíchejte. Používejte pokličku s odvzdušňovacím ventilem! Při vaření za použití velkého množství vody se může stát, že se kapalina ještě viditelně nevaří. Nechte pokličku přiklopenou, dokud systém vodu nezahřeje do mírného varu. Intenzita udržování varu může také záviset na druhu hrnce a pokličky.

x 1a - ① x 1a - ②

Nadisplejiseběhemprovozuzobrazítytosymboly:

Dosudnebyladosaženaoptimálníteplota:"_".

Byladosaženaoptimálníteplota:"=".

SMAŽENÍ/OSMAHNUTÍ

Vhodné pro přípravu masa s různými úrovněmi výkonu. Maso se rovnoměrně propeče a zůstane šťavnaté.

Funkce pečení je vhodná pro pánve, které vyžadují menší množství oleje nepřesahující výšku 10 mm. Pokud je dosaženo vhodné teplety oleje, zobrazí se na jednotce displeje symbol " _". Po zaznění bzučivého zvuku, můžete pokrm přidat na pánev.

Vhodné pro přípravu JAKÉHOKOLI MASA, RYB, PALAČINEK NEBO OMELET, VAJEC, ZELENINY apod.

Poznámka: Palačinky a omelety - Rozlijte olej rovnoměrně po celém povrchu pánve a postavte pánev na plotýnku. Zapněte IQ systém. Když se na displeji objeví symbol "=", přilijte palačinkové nebo omeletové těsto. U každé další palačinky nebo omelety nejprve dejte na plotýnku asi na 30 sekund prázdnou pánev jen s olejem a poté přilijte další dávku těsta.

Požadovanou úroveň výkonu lze nastavit již na začátku, případně ji lze změnit za běhu.

Úrovněvýkonu:

Úroveň1=velminízká

Úroveň2=nízká(přednastavená)

Úroveň3=střední

Úroveň4=vysoká

Pro volbu úrovně výkonu nejprve stiskněte tlačítko lq programu pečení. Následně se na jednotce displeje zobrazí na několik sekund všechny dostupné úrovně od 1 do 4, poté se jednotka displeje vrátí na úroveň 2 (přednastavená hodnota). Po dobu zobrazení úrovně výkonu, můžete stisknout příslušnou sekci jezdce pro nastavení úrovně výkonu vaření. Později můžete úroveň výkonu nastavit také během vaření stisknutím tlačítka IQ a následným nastavením požadované úrovně výkonu.

UPOZORNĚNÍ!

Současnáteplotaje"nízká".

Nadisplejiseběhemprovozuzobrazítytosymboly:

Dosudnebyladosaženaoptimálníteplota:"_".

Byladosaženaoptimálníteplota:"=".

ROZMRAZOVÁNÍZMRAZENÝCHPOTRAVIN

Tatofunkcejevhodnáprorozmrazovánízmrazenýchpotravinvšehodruhu.

Tato funkce je vhodná i pro rozpouštění čokolády.

UDRŽOVÁNÍJÍDLAVTEPLE

Tato funkce je vhodná pro udržování jakéhokoli jídla v teple. Udržuje teplotu jídla kolem 70°C. Je vhodnáipropřípravusvařenéhovína.

Příklad: Při vaření guláše pomocí funkce pomalého vaření přepněte na tento systém po dokončení vařeníajídlozůstaneteplé.

Nadisplejiseběhemprovozuzobrazítytosymboly:

Dosudnebyladosaženaoptimálníteplota:"_".

Byladosaženaoptimálníteplota:"=".

Vypnutívarnézóny

Plotýnku můžete vypnout pomocí příslušného čidla (O), které svítí vedle aktivní plotýnky. Když je úroveň výkonu všech plotýnek nastavena na "0", vypne se po 10 sekundách celá varná deska.

Indikátorzbytkovéteploty

Sklokeramickádeskajevybavenáizobrazenímzbytkovéhotepla"H".Sklokeramickáplotýnkanení zahřívána přímo, nýbrž pouze nepřímo, teplem vyzařovaným zpět z hrnce. Dokud svítí po vypnutí varné desky symbol "H", znamená to, že je na plotýnce zbytkové teplo, které se dá využít k udržování jídla v teple nebo k rozmrazování. I když znak "H" zmizí, může být plotýnka ještě horká. Bud'te opatrní, protožehrozínebezpečípopálení!

Maximálnídobavaření

Z důvodu bezpečnosti je doba vaření na každé varné zóně omezena maximální dobou vaření. Maximální doba vaření závisí na právě nastavené úrovni výkonu. Pokud nedojde ke změně úrovně, varná zóny seautomatickyvypnepodosaženímaximálnídobyvaření.

	1Stupen2,5	3	44,5	5	66,5	77,5	88,5	9	P*				*	###
provozu(vhodinách)														2866

* Po 5 minutách se úroveň výkonu automaticky sníží na 9; po 1,5 hodinách se plotýnka vypne

Uživatelskénastavení

Nastavení akustického signálu, automatických vlastností a zamčení parametrů

Můžete nastavit hlasitost akustického signálu a trvání akustického alarmu, aktivovat automatický zámek, deaktivovat automatický časovač a deaktivovat automatické rozpoznání pánve.

S S U V -1 -2 -0 -3 < U'→> 0 1 2 3 4 5 6 7 8 9 P D H

Uol: Akustickýsignálabudík(hlasitost)

Sou:Trváníbudíku

Loc:Automatickýzámek

Aut:Automatickérozpoznánípánve

Clo:Automatickéaktivováníčasovače

Pxx:Celkovýmaximálnívýkon(nastaveníje možné do 2 minut po připojení spotřebiče k napájecísíti)

Chcete-li aktivovat nabídku nastavení parametrů, stiskněte tlačítko pauzy (H), když je spotřebič vypnutý, a podržte jej na 3 sekundy. Na displeji časovače se objeví první parametr "Uol", což indikuje hlasitost akustických signálů. Stisknutím tlačítka nastavení časovače (U) a (V) zvolte typ nastavení.

Dostupné hodnoty parametrů se zobrazují na displejích jednotky varné zóny. Chcete-li změnit hodnotu, stiskněte zvolený parametr, který se rozsvítí intenzivněji/jasněji. Všechny parametry je možné potvrdit a uložit stiskem tlačítka pauza (H) a podržením na 2 sekundy. Pak zazní krátké pípnutí. Pokud nechcete uložit nová nastavení parametrů, zavřete režim uživatelských nastavení stisknutím tlačítka zap / vyp.

Hlasitost(síla)zvukovéhosignáluaalarmu»Uol«

Můžetenastavittytohodnoty:

0nadispleji=vypnout(neplatíproalarmazvukovýsignálchyby)

1nadispleji=minimálníhlasitost

2nadispleji=středníhlasitost

3nadispleji=maximálníhlasitost(výchozínastavení)

Po každé změně zazní krátký zvukový signál s nově nastavenou hlasitostí.

Trvánízvukovéhosignálu»Sou«

Můžetenastavittytohodnoty:

0nadispleji=5sekund

0,5nadispleji=1/2minuty

1nadispleji=1minuta

2nadispleji=2minuty(výchozí)

Dětskápojistka»Loc«

Pokud je aktivovaná automatická funkce dětské pojistky v režimu uživatelských nastavení, zamkne sevarnádeskaautomatickypokaždémvypnutí.

0nadispleji=vypnout(výchozínastavení)

1nadispleji=zapnout

Rozpoznánípolohyhrncesautomatickýmzkombinovánímplotýnek»Aut«

Pokud je funkce rozpoznávání polohy pánve s automatickým přemostění varných zón deaktivována v režimu uživatelských nastavení, spotřebič bude vždy obsluhován ručně (při každém zapnutí spotřebiče nebudeautomatickérozpoznávání10sekund).

0nadispleji=vypnout

1nadispleji=zapnout(výchozínastavení)

Automatickéaktivováníčasovače»CLo«

Pokud je aktivace automatického časovače deaktivovaná v režimu uživatelských nastavení, spotřebič při stlačení symbolu časovače zobrazí "0:00" spíše než čas, který uplynul od aktivace varné zóny.

0nadispleji=vypnout

1nadispleji=zapnout(výchozínastavení)

Celkovýmaximálnívýkon"Pxx"(xxznamenávýkon)

Chcete-li nastavení aktivovat, stiskněte a podržte tlačítko pauza (H) na 3 sekundy po připojení spotřebiče k elektrické síti. P74 se objeví na displeji časovače, což indikuje celkový výkon 7,4 kW. Stisknutím tlačítka nastavení časovače (U) a (V) nastavte limit výkonu. Toto nastavení je možné provést nebo nastavit jen do 2 minut po připojení spotřebiče k elektrické síti. Pokud si přejete toto nastavení změnit později, spotřebič se musí na několik sekund odpojit od elektrické sítě.

Maximálnílimitvýkonuzařízení

Pokud má elektroinstalace u vás doma jiné limity proudu, je možné maximální příkon varné desky snížit:

P23nadispleji=2,3kW=10A

P28nadispleji=2,8kW=12A

P30nadispleji=3,0kW=13A

P37nadispleji=3,7kW=16A

P74nazobrazovacijednotce=7,4kW=2x16A(přednastavené)

Změněné nastavení můžete potvrdit a uložit stiskem tlačítka pauzy (H) a podržením na 2 sekundy. Pak zazní krátké pípnutí. Pokud nechcete uložit nová nastavení parametrů, stiskněte tlačítko zapnutí/vypnutí.

INFORMACE!

Pokud je úroveň výkonu snížená, může být snížené i nastavení a výsledný varný výkon. Spotřebič je vybaven systémem řízení výkonu, který zajišťuje, aby byl účinek snížení výkonu minimální.

Údržbaačištění

Po každém použití počkejte až sklokeramický povrch vychladne a vyčistěte jej. V opačném případě se veškeré nečistoty vpálí do horkého povrchu, když příště použijete varnou desku.

Při pravidelné údržbě sklokeramické varné desky používejte výrobky pro speciální ošetření s vytvářením ochranného filmu na povrchu z důvodu předcházení nalepení špíny.

Před každým použitím sklokeramického povrchu utřete špínu nebo jiné nečistoty, které by mohly poškrábatpovrch,zvarnédeskyadnanádobí.

INFORMACE!

Drátěnka, hrubé čisticí houby a abrazivní (škrábající) prášky můžou poškrábat povrch. Povrch se může také poškodit agresivními sprejovými čističi a nevhodnými tekutými čističi.

Nápisy se můžou opotřebovat v důsledku agresivních nebo abrazivních čističů nebo nádob s drsným, příp.poškozenýmdnem.

Použijte navlhčenou jemnou utěrku pro odstranění menších nečistot. Poté povrch do sucha utřete.

Odstraňte skrvny od vody jemným roztokem octu. Ovšem nepoužívejte to na rám (pouze u některých modelů), protože může ztratit lesk. Nepoužívejte agresivní sprejové čističe nebo prostředky odstraňující vodníkámen.

Používejte speciální sklokeramické čističe pro odolnou špínu. Dodržujte pokyny výrobce. Ubezpečte se, že jste úplně odstranili veškeré pozůstatky čističů po čištění, poněvadž můžou poškodit sklokeramickýpovrch,kdyžsevarnézónyohřejí.

Odstraňte odolnou špínu a zbytky spálení pomocí škrabky. Při používání škrabky dávejte pozor, abyste senezranili.

INFORMACE!

Škrabka není součástí výbavy spotřebiče.

Škrabku používejte výhradně, pokud se špína nedá odstranit vlhkou utěrkou nebo speciálními čističi pro sklokeramické povrchy.

Držte škrabku ve správném úhlu (45° až 60°). Mírně zatlačte škrabkouprotiskluaproklouzněteskrznápisy, abysteodstranili špínu. Ubezpečte se, že plastový držák škrabky (u některých modelů) senedostanedostykushorkouvarnouzónou.

INFORMACE!

Netlačte škrabkou kolmo vůči sklu a nepoškrábejte povrch varné desky hrotem nebo nožem škrabky.

Jakýkoliv cukr nebo cukrem posypaný pokrm okamžitě odstraňte ze sklokeramické varné desky pomocí škrabky, i kdyby byla varná deska pořád horká, protože cukr může způsobit trvalé poškození povrchusklokeramickédesky.

Tabulkaodstraňováníporuchachyb

V záruční době může vykonávat opravy výhradně servisní středisko oprávněné výrobcem.

Před jakýmikoliv opravami se ubezpečte, že je zařízení odpojeno od elektriny vytažením vypínače nebovytáhnutímnapájecíhokabelezezásuvky.

Neoprávněné zásahy a opravy spotřebiče mohou způsobit riziko rány elektrickým proudem a nebezpečí zkratu, proto je neprovádějte. Přenechte tuto práci odborníkovi, resp. servisnímu technikovi.

V případě menších poruch ve fungování tohoto spotřebiče si v tomto návodu ověřte, zda můžete jejich příčinuodstranitsami.

Pokud spotřebič nefunguje z důvodu nesprávného ovládání či manipulace, není návštěva opraváře anivdobětrvánizárukybezplatná.

Návod k použití uschovejte pro případné pozdější použití či pro budoucího majitele spotřebiče.

V následující tabulce je několik rad ohledně řešení běžných problémů.

	PříčinaProblém/chyba
	Zavolejteservisníhotechnika.Pojistkasečastovyhazuje.
Nepřetržitépípáníazobrazení	Vodaserozlilapopovrchusenzorunebobylnadsenzory umístěnpředmět.Otřetepovrchsenzoru.
F2 na displeji	Varná zóna se přehřála. Počkejte, až varná zóna vychladne.
F na displeji	To znamená, že během provozu došlo k chybě.

Pokud se vám navzdory dodržování výše uvedených rad nepodařilo poruchu odstranit, obraťte se na autorizovanýservis. Odstraněníporuchneboreklamace, kterévzniknounásledkemnesprávného zapojení či používání spotřebiče, do záruky nespadají. Náklady na opravu v tomto případě hradíte sami.

VAROVÁNÍ!

Před opravou odpojte spotřebič od elektrické sítě (vyjmutím pojistky nebo vytažením zástrčky zezásuvky).

Hlukběhemindukčníhovaření

Šumy a zvuky	Příčina	Řešení
Provozníšum vytvářenýindukcí	Indukčnítechnologiejezaloženana vlastnostechněkterýchkovůvystavených elektromagnetickémuůčinku.Tenmáza následekvzniktakzvanýchvířivýchproudů, kterénutímolekulyktomu,abykmitaly.Kmity(vibrace)sepřevádějínateplo.To můžezpůsobittichýšumpodletypukovu.	Jetonormálníanejednáse ožádnouchybnoufunkci.
Bzučenípodobajícíse zvukutransformátoru	Docházíkněmupřivařenínavysokéúrovni výkonu.Důvodemjemnožstvíenergie přenášenézvarnédeskydohrncenebo pánve.	Tentozvukzmizínebo zeslábne,jakmilesnížíte úroveňvýkonu.
Vibraceapraskot varnéhonádobí	Tentozvukseobjevujeuvarnéhonádobí (hrncůnebopánví)vyrobenýchzrůzných materiálů.	Způsobujíhovibracev přiléhajícíchplochách skládajícíchsezvrstevz různýchmateriálů.Tento zvukzávisínavarném nádobí.Můžeseměnitpodle množstvíatypuvařené potraviny.
Hlukventilátoru	Správnáfunkceindukčníchelektronických dílůvyžadujeregulaciteploty.Varnádeska jeprotovybavenaventilátorem,kterýse spouštírůznourychlostípodledetekované teploty.	Ventilátormůžezůstatv choduipovypnutívarné desky,jestližeteplotabude stálepřílišvysoká.

Bezpečnostnífunkceadisplejchyb

Varná deska je vybavena čidly přehřátí. Tato čidla mohou automaticky dočasně vypnout jakoukoli plotýnkunebocelouvarnoudesku.

Chyba, možná příčina, řešení

Trvalépípáníanadisplejibliká.

- Na povrchu čidla je rozlita tekutina nebo je na něm umístěný nějaký prědmět. Otřete povrch čidla.

»F2«nadispleji

- Varná zóna se přehřála. Počkejte, až varná zóna vychladne.

»F«nadispleji

• To znamená, že během provozu došlo k chybě.

VAROVÁNÍ!

Pokud se vyskytne chyba nebo pokud znak "F" nezmizí, odpojte varnou desku na několik minut od elektrické sítě (vytáhněte pojistku nebo vypněte hlavní vypínač); pak varnou desku znovu připojteksítiazapnětehlavnívypínač.

Jestliže problém navzdory dodržení výše uvedených pokynů přetrvává, zavolejte autorizovaného servisního technika. Na opravy nebo na jakékoliv záruční reklamace, které budou způsobeny nesprávným připojením nebo používáním spotřebiče, se nevztahuje záruka. V takovém případě hradí uživatelnákladynaopravu.

VAROVÁNÍ!

Před opravou odpojte spotřebič od elektrické sítě (vyjmutím pojistky nebo vytažením zástrčky zezásuvky).

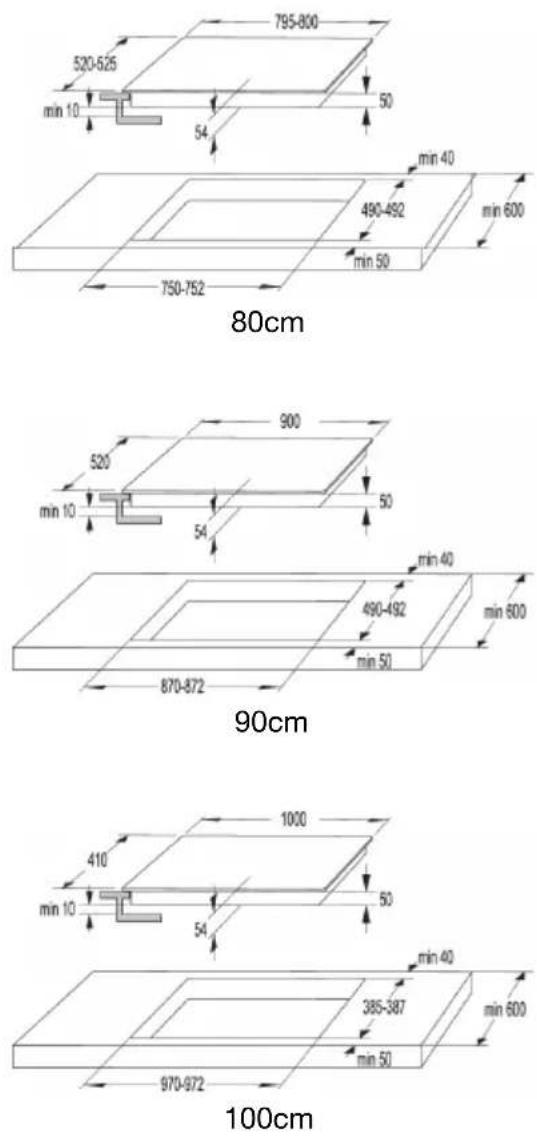

Instalacevestavěnévarnédesky

Postupinstalace

•Pracovnídeskamusíbýtzcelarovná.

• Vhodně chraňte okraje vyříznutého otvoru.
- Připojte varnou desku k elektrické síti (viz pokyny pro připojení varné desky k elektrické síti).
•Vložtevarnoudeskudovyříznutéhootvoru.

(mm) min 500 min 40

- Instalaci spotřebiče do kuchyňské pracovní deskyajehopřipojeníkelektrickésítismí provádětpouzedostatečněkvalifikovaný technik.

•Dýhanebojinápovrchováúprava kuchyňskéhonábytku,dokteréhomábýt varnádeskazabudována,bymělabýt ošetřenatepelněodolnýmlepidlem(100°C); jinakmůžedojítkezměněbarvynebo deformacipovrchovéúpravypracovní desky.

- Použití rohových lišť z masivního dřeva na pracovníchdeskáchzavarnouzónouje povolenopouzevpřípadě,ževzdálenost mezilištouavarnoudeskounenímenší, nežjeuvedenonainstalačníchplánech.

•Varnádeskajedimenzovánapro zabudovánídopracovnídeskynadkus kuchyňskéhonábytkuošířce600mma více.

• Závěsné nebo nástěnné kuchyňské prvky by měly být instalovány dostatečně vysoko, aby nezasahovalydopracovníhoprocesu.
• Vzdálenost mezi varnou deskou a digestoří by neměla být menší, než jak je uvedeno v návodu k instalacikuchyňskéhodigestoře. Minimálnívzdálenostje500mm.
• Vzdálenost mezi okrajem spotřebiče a sousedním vysokým prvkem kuchyňského nábytku by nemělabýtmenšínež40mm.
• Použití rohových lišť z masivního dřeva na pracovních deskách za varnou zónou je povoleno pouze v případě, že vzdálenost mezi lištou a varnou deskou není menší, než je uvedeno na instalačních plánech.
• Minimální vzdálenost mezi vestavnou varnou deskou a zadní stěnou je vyznačena na instalačním výkresu.

595-600 520-525 min 10 54 50 min 40 495-497 min 600 min 50 560-562 60cm

Větrací otvory ve spodní části kuchyňské linky.

INFORMACE!

Normální fungování elektronických součástek indukční varné desky vyžaduje dostatečnou cirkulaci vzduchu.

Nižšískříňkasezásuvkou

• Po celé šířce zadní strany spodní části kuchyňskélinkymusíbýtotvorovýšce alespoň140mm.Navícbymělbýtina přední straně po celé šířce otvor o výšce alespoň6mm.

• Horizontálnídělícístěnujevhodné instalovatpodélcelévarnédesky, umístěnoupodní. Mezidělícistěnoua spodnímkoncemzařízeníbymělbýt prostorominimálně10mm. Zezadnístranybymělobýtumožněno dostatečnévětrání.

• Varná deska je osazena ventilátorem umístěným v její spodní části. Pokud je pod kuchyňskou skříňkou zásuvka, nepoužívejte ji k ukládání malých předmětů nebo papíru, protože by mohly, pokud by se nasaly do ventilátoru, poškodit ventilátor a chladicí systém. Kromě toho nepoužívejte zásuvku k ukládání hliníkové fólie nebo hořlavých látek nebo kapalin (jako jsou spreje). Uchovávejte takovélátkymimovarnoudesku.Nebezpečívýbuchu!

• Mezi obsahem zásuvky a vstupními otvory ventilátoru by měla být mezera alespoň 20 mm.

min. 20 40-50 6 mm

Spodnískříňkastroubou

• Instalacetroubypodindukčnívarnoudesku jemožnéutrobyschladicímventilátorem.
• Přednainstalovánímtroubyjetřeba odstranitzadnístěnuskříňkyvprostoru otvoruproinstalaci.
• Na přední straně by navíc měl být otvor o velikostialespoň6mm, atopoceléšířce skřině.
• Pokudnainstalujetepodvarnoudeskujiné spotřebiče, nemůžeme zaručit správnou funkci.

Zapuštěnámontáždopracovnídesky

Pro zapuštěnou montáž jsou vhodné spotřebiče bez fazetových okrajů nebo ozdobných rámů.

Zařízení lze nainstalovat pouze na pracovní desku odolnou vůči vysokým teplotám a vodě, jako jsou třeba pracovní desky vyrobené z (přírodního) kamene (mramor, žula), nebo masivního dřeva (okraje kolem výřezu musí být zatmelovány). Při instalaci do pracovní desky vyrobené z keramiky, dřeva či skla byste měli použít dřevěný pomocný rám. Rám není součástí zařízení. Toto zařízení lze instalovat na pracovní desky z jiných materiálů pouze v případě, že to zkonzultujete s výrobcem dané pracovní desky a ten vám to výslovně odsouhlasí. Vnitřní rozměry základní jednotky by měly být minimálně stejné jako vnitřní výřez pro zařízení. To vám umožní snadné vyjmutí zařízení z pracovní desky. Připevněte těsnicí pásku kolem obvodu spodní části skleněné desky.

Nejprve potáhněte napájecí kabel přes výřez. Zařízení umístěte uprostřed výřezu. Zařízení zapojte do sítě (viz pokyny pro zapojení zařízení). Před utěsněním zařízení odzkoušejte jeho provoz. Prostor mezi zařízením a linkou utěsněte pomocí silikonového těsnícího tmelu. Silikonový tmel pro utěsnění zařízení musí být žáruvzdorný (alespoň po 160 °C). Silikonový tmel vyhlad’te vhodným nástrojem. Dodržujte pokyny k použití zvoleného silikonového těsnícího tmelu. Zařízení nezapínejte, dokud tmel úplně nezaschne.

1. Silikonovýtěsnícítmel
   2.Lepicípáska

VAROVÁNÍ!

Věnujte zvláštní pozornost rozměrům pro zabudování u (přírodních) kamenných pracovních desek. Pokud zvolíte silikonový těsnicí tmel, berte v potaz materiál na pracovní desce a zkonzultujte to s výrobcem pracovní desky. Použití nevhodných silikonových tmelů může způsobit trvalé odbarvení určitýchčástí.

Odstraněnízabudovanéhozařízení

Odpojte zařízení ze sítě. Pro vyjmutí silikonového těsnění z okraje použijte vhodný nástroj. Zařízení vyjmětejehopotlačenímnahoruzespodu.

VAROVÁNÍ!

Nepokoušejtesepřístrojvyjmoutzhornístranypracovnídesky

VAROVÁNÍ!

Servisní oddělení odpovídá pouze za opravy a servis varné desky. Obraťte se na prodejce specializovaného kuchyňského zařízení, pokud jde o opětovnou instalaci zapuštěné varné desky.

Kamennápracovnídeska

① ③ ≥1 5 mm ② 4 x, y 53 mm

1.Kuchyňskádeska
2.Zařízení
3.Otvor

Vzhledem k rezervě pro možné pochybení (tolerance) u sklokeramické desky zařízení a u výřezu v lincejemezeraupravitelná(min.2mm).

Keramické, dřevěnáneboskleněnálinka

① ③ ④ ② ≥1 5 mm 4 x, y 53 mm

1.Kuchyňskádeska
2.Zařízení
3.Otvor
4. Dřevěnýrámotloušťce16mm

Vzhledem k rezervě pro možné pochybení (tolerance) u sklokeramické desky zařízení a u výřezu v lince je mezera upravitelná (min. 2 mm). Dřevěný rám nainstalujte 5,5 mm pod horní okraj linky (viz obrázek).

Dodržujte poloměr pro skleněné okraje (R10, R2) při přípravě výřezu.

VÝŘEZSKLO

900 520 min 20 54 50 R min 40 524-525 (x) 490-492 min 600 R min 50 860-862 904-905 90cm

VAROVÁNÍ!

Pokud je trouba instalována pod zapuštěnou varnou deskou, pak by tlouštka pracovní desky mělabýtalespoň40mm.

Připevnění pěnového těsnění

INFORMACE!

Některá zařízení jsou dodávána s již připevněným těsněním!

Před instalací spotřebiče do kuchyňské linky upevněte na spodní stranu sklokeramické varné desky pěnové těsnění, které se dodává se spotřebičem. Odstraňte z těsnění ochrannou fólii. Upevněte těsnění na spodní stranu skla (2–3 mm od okraje). Těsnění musí být upevněno podél celého okraje skla. Těsnění se nesmí překrývat v rozích. Při instalaci těsnění dbejte na to, aby nebylo poškozené ostrými předměty aabystěmitopředmětynebylovkontaktu.

2-3 mm

VAROVÁNÍ!

Bez tohoto těsnění není možné spotřebič instalovat!

Připojenívarnédeskyksít'ovémunapájení

• Ochrana sitového napájení musí splňovat všechna příslušná nařízení.
• Před zapojením spotřebiče zkontrolujte, zda hodnota napětí uvedená na typovém štítku odpovídá hodnotě napětí sítě ve vaší domácnosti.
• V elektrických rozvodech by mělo být přepínací zařízení, které dokáže odpojit všechny póly zařízení od síťového napájení, s minimálním odstupem 3 mm mezi jednotlivými kontakty, když jsou otevřené. Mezi vhodná zařízení patří pojistky, ochranné přepínače, atd.
• Připojení by mělo být přizpůsobeno proudu a pojistkám.
• Po instalaci se musejí části, které vedou elektrický proud, a izolované části ochránit proti dotyku.

VAROVÁNÍ!

Spotřebič smí zapojit pouze oprávněný a zkušený odborník. Chybné připojení může zničit části spotřebiče. V tomto případě neexistuje nárok na záruční opravu. Před opravou nebo operací údržby je nutné spotřebič odpojit ze sítě.

Připojovacíschéma

Převáděcí vodiče (propojky) jsou umístěny do určeného místa na svorce.

Prospojenílzepoužitnásledující:

- Izolované PVCpropojovacíkabelytypuH05VV-FneboH05V2V2-F sežluto-zelenýmochrannýmvodičemnebojinérovnocennénebo nadřazenékabely.

• Vnější průměr kabelu by měl být alespoň 8 mm.

Normálnízapojení

2N 380-415V~/ 50/60 Hz L1 L2 L3 N1 N2 L1 L2 N1 ⊕

2fáze,1nulovývodič(21N,380-415V\~/50/60Hz):

• Napětí mezi fázemi a nulovým vodičem je 220-240 V\~.
• Napětí mezi dvěma fázemi je 380-415 V\~. Mezi svorkami 4-5 osadte převáděcí vodiče. Skupina by měla obsahovat alespoň dvě 16 ampérové pojistky. Průměr jádra napájecí šnůry by měl být alespoň 2,5mm².

2 2N 220-240V ~ / 50/60 Hz L1 L2 L3 N1 N2 L1 L2 N1 N2

2fáze,2nulovévodiče(22N,220-240V\~/50/60Hz):

• Napětí mezi fázemi a nulovými vodiči je 220-240 V\~
• Skupina by měla obsahovat alespoň dvě 16 ampérové pojistky. Průměr jádra napájecí šňůry by měl být alespoň 2.5 mm².

Speciálnízapojení

220-240V ~ / 50/60 Hz L1 L2 L3 N1 N2 L N ⊕

Jednofázovézapojení(11N,220-240V\~/50/60Hz):

Napětímezifázíanulovýmvodičemje220-240V\~.Mezisvorkami1-2a 4-5 osad'te převáděcí vodiče. Slupina by měla obsahovat alespoň 32 A pojistku. Průměr jádra napájecí šňůry by měl být alespoň 4 mm².

Protáhněte napájecí kabel přes odlehčení tahu kabelu (svorku), která

220-240V ~ 150/60 Hz L1 L2 L3 N1 N2 L N ⊕

Špatné zapojení může poškodit součásti spotřebiče. Na takové případy senevztahujezáruka.

VAROVÁNÍ!

Před zapojením spotřebiče se ujistěte, že napětí specifikované na štítku souhlasí s napětím sítě. Napětí ve vašem domově by měl zkontrolovatodborníkpomocívhodnéhoměřáku(220-240Vrelativní kN)!

Spotřebiče o šířce 30 centimetrů (dvě varné zóny) umožňují pouze jednofázové připojení. Průřez jádra napájecího kabelu by měl být minimálně1,5mm²!

Elektrickápřívodníšňůra

(spotřebičbeznapájecíhokabelu)

•Prospojenílzepoužitnásledující:

- IzolovanéPVCpropojovacíkabelytypuH05VV-FneboH05V2V2-Fsežluto-zeleným ochrannýmvodičemnebojinérovnocenné nebonadřazenékabely.

- Vnější průměr kabelu by měl být alespoň 8 mm.

- Protáhněte napájecí kabel přes odlehčení tahukabelu(svorku), která

*kabelovédutinkynejsousoučástídodávky

INFORMACE!

Doporučujemepoužívatkabelovédutinky.

Likvidace

Obal je vyroben z ekologicky šetrných materiálů, které je možno recyklovat, zlikvidovat nebo zničit bez jakéhokoli ohrožení životního prostředí. Obalové materiály jsou pro tyto účely odpovídajícím způsobem označeny.

Symbol na výrobku nebo jeho balení označuje, že se s výrobkem nemá zacházetjakosběžnýmodpademzdomácností. Výrobekjepotřebné odevzdatdoautorizovanéhocentrasběruprozpracováníodpaduz elektrickýchneboelektronickýchzařízení.

Správná likvidace výrobku pomůže zabránit vzniku nepříznivých účinků na životní prostředí a zdraví osob, k nimž by mohlo dojít v případě nesprávnélikvidacevýrobku. Podrobnéinformaceolikvidaciazpracování výrobku vám na požádání poskytne příslušný místní orgán, který má na starostzacházenísodpadem, vášposkytovatelslužeblikvidaceodpadu neboobchod, kdejstevýrobekzakoupili.

Vyhrazujeme si právo na případné změny a chyby v návodu k použití.

gorenje

www.gorenje.com
