NÁVOD K OBSLUZE m15 R4 ALIENWARE

Poznámky, upozornění a varování

i POZNÁMKA: POZNÁMKA označuje důležité informace, které umožňují lepší využití produktu.
VÝSTRAHA: UPOZORNĚNÍ varuje před možným poškozením hardwaru nebo ztrátou dat a obsahuje pokyny, jak těmto problémům předejít.
⚠️ VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální poškození majetku a riziko úrazu nebo smrti.

Obsah

Kapitola 1: Manipulace uvnitr počítače....6

Bezpečnostní pokyny....6

Manipulace uvnitř počítače....6

Po manipulaci uvnitř počítače....8

Kapitola 2: Demontáž a instalace součástí....9

Doporučené nástroje....9

Seznam šroubů....9

Hlavní komponenty počítače Alienware m15 R4....10

Spodní kryt....12

Sejmutí spodního krytu....12

Nasazení spodního krytu....15

Baterie....17

Bezpečnostní opatření týkající se lithium-iontové baterie....17

Vyjmutí baterie....17

Vložení baterie....18

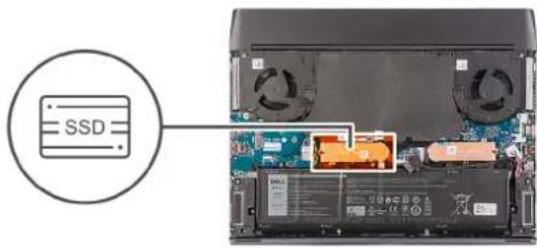

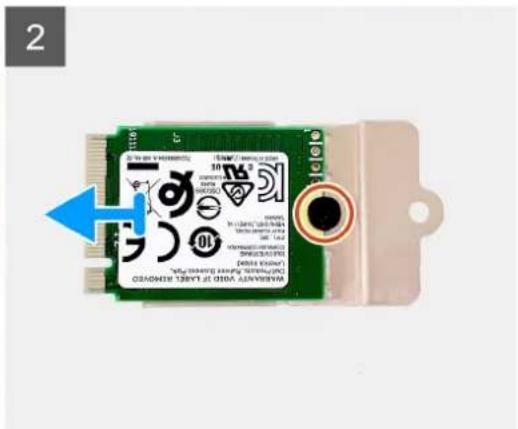

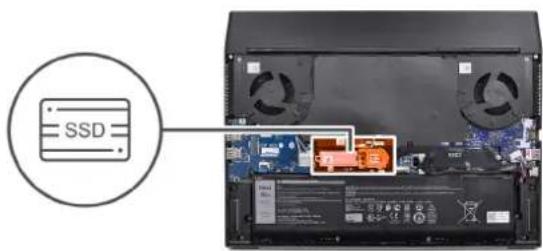

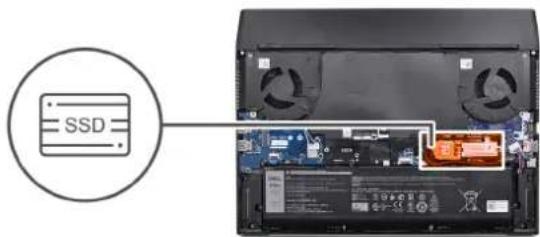

Disk SSD M.2....19

Demontáž disku SSD M.2 2230....19

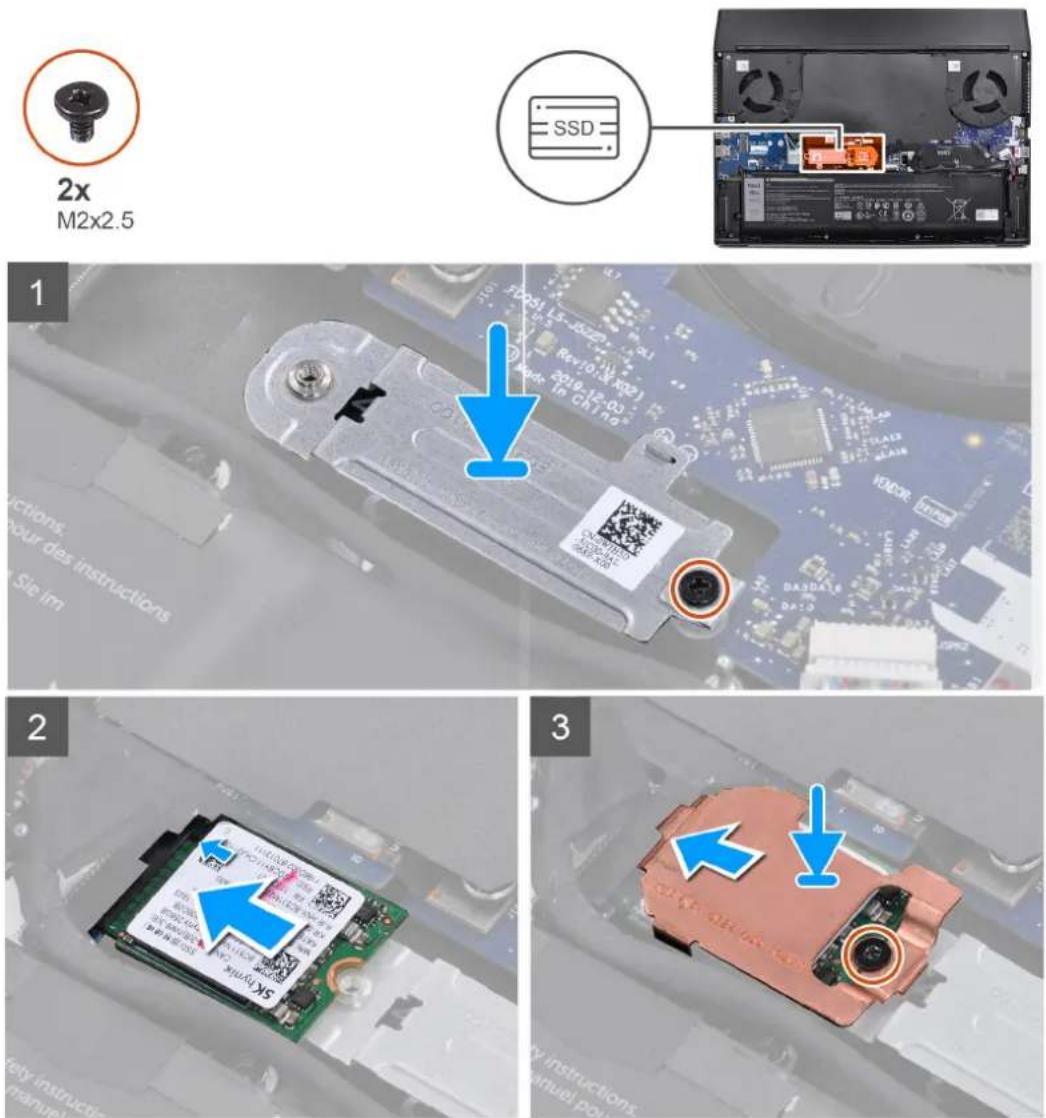

Montáž disku SSD M.2 2230....21

Demontáž disku SSD M.2 2280....24

Montáž disku SSD M.2 2280....25

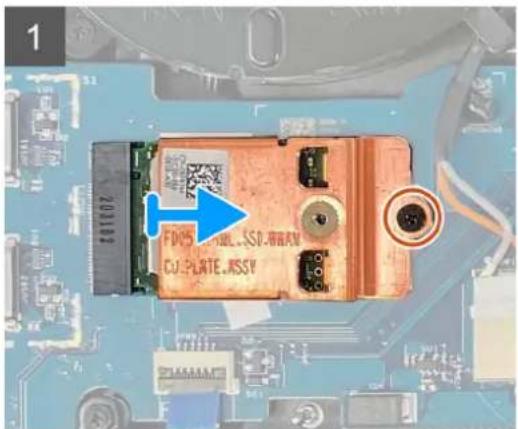

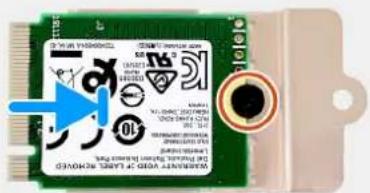

Karta WWAN / disk SSD M.2 2230....27

Demontáž karty WWAN / disku SSD M.2 2230....27

Montáž karty WWAN / disku SSD M.2 2230....27

Zadní kryt I/O 28

Demontáž krytu zadního panelu I/O....28

Montáž zadního krytu I/O....30

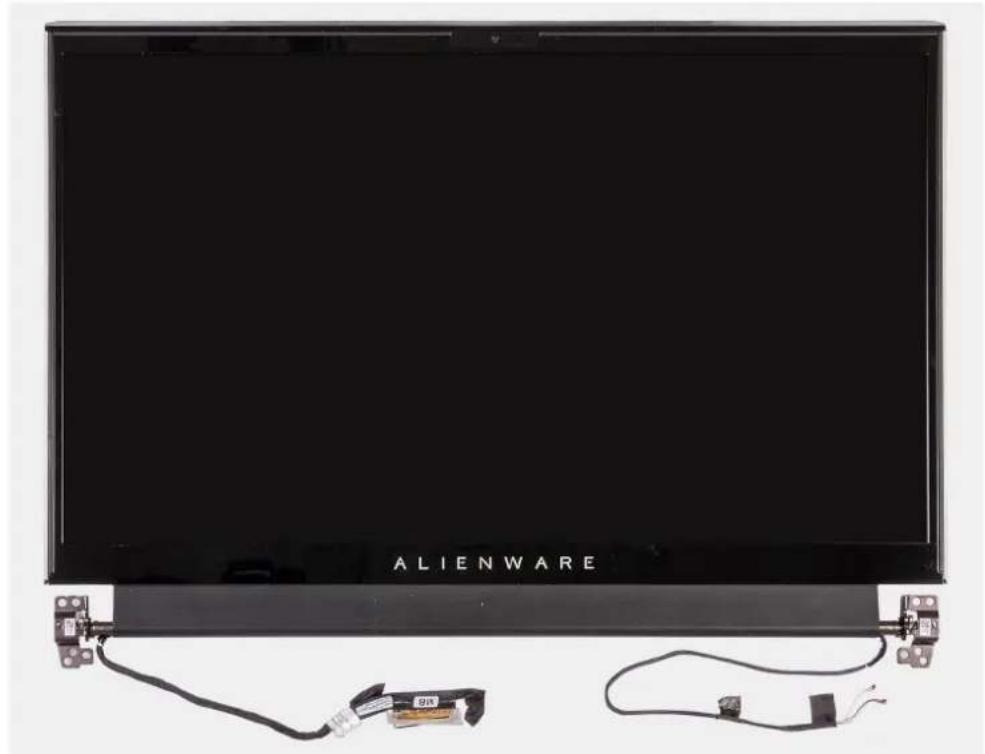

Sestava displeje....32

Demontáž sestavy displeje....32

Montáž sestavy displeje....34

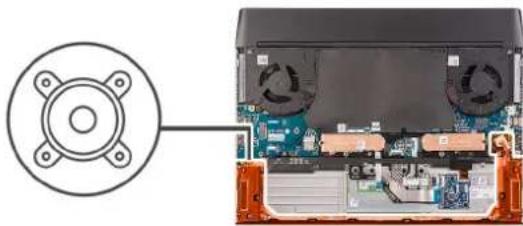

Reproduktory....37

Demontáž reproduktorů 37

Instalace reproduktorů 38

Dotyková podložka....39

Demontáž dotykové podložky....39

Instalace dotykové podložky....40

Deska ovládání klávesnice....41

Vyjmutí desky ovládání klávesnice....41

Montáž desky ovládání klávesnice....42

Demontáž pravé desky I/O....43

Montáž pravé desky I/O....44

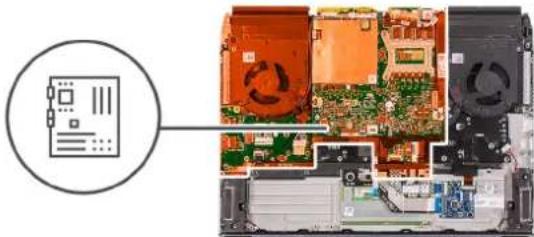

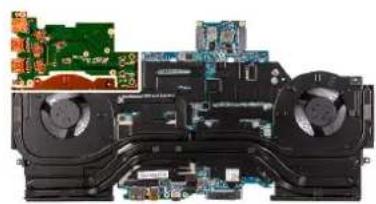

Základní deska....46

Demontáž základní desky....46

Montáž základní desky....48

Levá deska I/O....51

Demontáž levé desky I/O....51

Instalace levé desky I/O....52

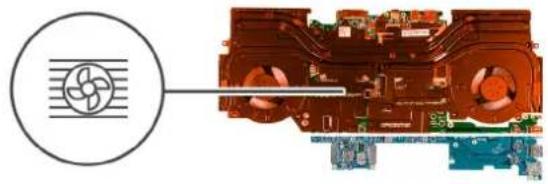

Sestava ventilátoru a chladiče....53

Demontáž sestavy ventilátoru a chladiče....53

Montáž sestavy ventilátoru a chladiče....55

Sestava tlačitka napájení....59

Demontáž sestavy vypínače....59

Montáž sestavy vypínače....60

Klávesnice....61

Demontáž klávesnice....61

Montáž klávesnice....63

Demontáž mechanické klávesnice....65

Montáž mechanické klávesnice....67

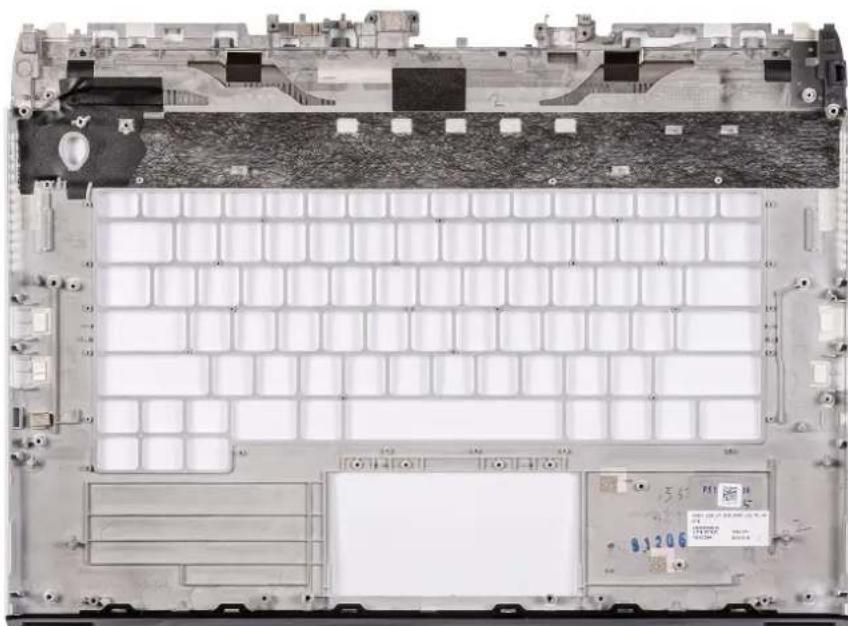

Opěrka pro dlaň....70

Demontáž opěrky pro dlaň....70

Montáž opěrky pro dlaň....71

Kapitola 3: Ovladače a soubory ke stažení....72

Kapitola 4: Konfigurace systému....73

Spuštění programu pro nastavení systému BIOS....73

Navigační klávesy....73

Jednorázová spouštěcí nabídka....73

Možnosti nástroje System Setup....74

Hlavní....74

Pokročilá....75

Zabezpečení....76

Bezpečné zavádění....78

Ukončit....79

Systémové heslo a heslo pro nastavení....79

Přírazení hesla konfigurace systému....79

Odstranění nebo změna stávajícího hesla konfigurace systému....80

Vymazání nastavení CMOS....80

Vymazání hesla k systému BIOS (nastavení systému) a systémových hesel....81

Aktualizace systému BIOS....81

Aktualizace systému BIOS v prostředí systému Windows....81

Aktualizace systému BIOS pomocí jednotky USB v prostředí systému Windows....81

Aktualizace systému BIOS z jednorázové spouštěcí nabídky klávesy F12....82

Aktualizace systému BIOS v systémech s povoleným softwarem BitLocker....82

Kapitola 5: Řešení potiží......83

Manipulace s vyboulenými lithium-iontovými bateriemi....83

Indikátory diagnostiky systému....83

Obnovení operačního systému....85

Možnosti záložních médií a obnovy....85

Restart napájení sítě Wi-Fi....85

Odstranění zbytkové statické elektriny (úplný reset)......85

Kapitola 6: Nápověda k produktům Alienware a kontakt....87

Manipulace uvnitř počítače

Bezpečnostní pokyny

Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. Není-li uvedeno jinak, všechny postupy uvedené v tomto dokumentu předpokládají, že jste si přečetli bezpečnostní informace dodané s počítačem.

VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Soulad s předpisy na adrese www.dell.com/regulatory_compliance.
VAROVÁNÍ: Než otevřete kryt počítače nebo jeho panely, odpojte počítač od všech zdrojů napájení. Poté co dokončíte práci uvnitř počítače, namontujte všechny kryty, panely a šrouby a teprve poté připojte počítač k elektrické zásuvce.
VÝSTRAHA: Chcete-li předejít poškození počítače, ujistěte se, že je pracovní plocha rovná, suchá a čistá.
VÝSTRAHA: Chcete-li předejít poškození komponent a karet, držte je pouze za hrany a nedotýkejte se kolíků a kontaktů.
VÝSTRAHA: Odstraňování problémů a opravy byste měli provádět pouze po autorizaci nebo výzvě tým technické pomoci Dell. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Více informací najdete v bezpečnostních pokynech dodávaných s produktem nebo na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA: Dříve, než se dotknete některé části uvnitř počítače, odvedťe elektrostatický náboj z vašeho těla tím, že se dotknete kovového předmětu, například některé kovové části na zadní straně počítače. Během manipulace se opakovaně dotýkejte nenatřeného kovového povrchu, abyste odvedli potenciální elektrostatický náboj, který může poškodit vnitřní komponenty.
VÝSTRAHA: Při odpojování kabelu tahejte za konektor nebo vytahovací poutko, nikoli za samotný kabel. Některé kabely mohou být opatřeny konektory se západkami nebo přítlačnými šrouby, které je třeba před odpojením kabelu uvolnit. Při odpojování kabelů je držte rovně, aby nedošlo k ohnutí kolíků. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a vyrovnány.
VÝSTRAHA: Stiskem vysuňte všechny karty vložené ve čtečce paměťových karet.
VÝSTRAHA: Při manipulaci s lithium-iontovými bateriemi v noteboocích postupujte opatrně. Vyboulené baterie by se neměly používat. Je třeba je vyměnit a vhodným způsobem zlikvidovat.
i POZNÁMKA: Barva počítače a některých součástí se může lišit od barev uvedených v tomto dokumentu.

Manipulace uvnitř počítače

Před manipulací uvnitř počítače

O této úloze

i POZNÁMKA: Obrázky v tomto dokumentu se mohou lišit od vašeho počítače v závislosti na sestavě, kterou jste si objednali.

Kroky

1. Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace.
2. Vypněte počítač. Klikněte na tlačitko: Start > ☐ Napájení > Vypnout.

i POZNÁMKA: Používáte-li jiný operační systém, vyhledejte pokyny ohledně jeho vypnutí v příslušné dokumentaci.

1. Odpojte počítač a všechna připojená zařízení od elektrických zásuvek.
2. Odpojte od počítače všechna připojená síťová a periferní zařízení, jako například klávesnici, myš a monitor.

VÝSTRAHA: Při odpojování sítového kabelu nejprve odpojte kabel od počítače a potom jej odpojte od sítového zařízení.

1. Vyjměte z počítače všechny paměťové karty nebo optické disky (pokud je potřeba).

Statická elektřina představuje významné riziko při manipulaci s elektronickými součástmi, zejména pak s citlivými díly, jako jsou rozšiřovací karty, procesory, paměťové moduly DIMM nebo systémové desky. Pouhé velmi malé výboje statické elektriny dokážou obvody poškodit způsobem, který na první pohled není patrný, ale může způsobovat občasné problémy či zkrácení životnosti produktu. Neustále rostoucí požadavky na nižší spotřebu a vyšší hustotu způsobují, že se ze statické elektriny stává stále větší problém.

Vzhledem ke zvýšené hustotě polovodičů jsou poslední produkty společnosti Dell náchylnější na poškození statickou elektrinou. Z toho důvodu již některé dříve schválené postupy manipulace s díly nadále nelze uplatňovat.

Poškození statickou elektrinou může způsobovat dva typy poruch – katastrofické a občasné.

• Katastrofické – Katastrofické poruchy představují přibližně 20 % poruch způsobených statickou elektrinou. Takové poruchy způsobují okamžité a úplné vyřazení zařízení z provozu. Příkladem katastrofické poruchy je zásah paměťového modulu DIMM statickou elektrinou, jehož důsledkem je příznak „No POST / No Video“ (Žádný test POST / Žádné video) doprovázený zvukovým signálem, jenž značí chybějící nebo nefunkční paměť.
• Občasné – Občasné poruchy představují přibližně 80 % poruch způsobených statickou elektrinou. Ve většině případů tyto poruchy nejsou okamžitě rozeznatelné. Paměťový modul DIMM je zasažen statickou elektrinou, ale trasování je pouze oslabeno a navenek nevykazuje známky poškození. Oslabená trasa se může tavit celé týdny či měsíce a během toho může docházet ke zhoršování integrity paměti, občasným chybám atd.

Ještě obtížněji rozpoznatelným a odstranitelným druhem poškození jsou takzvané latentní poruchy.

Poškození statickou elektrinou můžete předejít následujícím způsobem:

• Nasad'te si antistatické poutko na zápěstí, které je řádně uzemněno pomocí vodiče. Použití antistatických poutek na zápěstí bez uzemnění pomocí vodiče nadále není povoleno, protože neumožňuje odpovídající ochranu. Dotykem šasi před manipulací s díly nezajistíte odpovídající ochranu součástí, jež jsou vůči statické elektríně obzvlášť citlivé.
• Se všemi součástmi, které jsou citlivé na elektrostatické výboje, manipulujte v oblasti, kde nehrozí kontakt se statickou elektrínou. Pokud je to možné, použijte antistatické podlahové podložky a podložky na pracovní stůl.
• Součást citlivou na elektrostatické výboje vyjměte z antistatického obalu až tehdy, když budete připraveni ji nainstalovat v počítači. Před rozbalením antistatického obalu odstraňte ze svého těla statickou elektrinu.
• Součást citlivou na elektrostatické výboje před přepravou umístěte do antistatické nádoby nebo obalu.

Antistatická servisní souprava

Nemonitorovaná servisní souprava je nejčastěji používanou servisní soupravou. Každá servisní souprava sestává ze tří hlavních součástí: antistatické podložky, poutka na zápěstí a propojovacího vodiče.

Součásti antistatické servisní soupravy

Součásti antistatické servisní soupravy jsou následující:

- Antistatická podložka – Antistatická podložka je elektricky nevodivá a při servisních zákrocích slouží k odkládání dílů. Před použitím antistatické podložky je třeba si řádně nasadit poutko na zápěstí a propojovacím vodičem je připojit k této rohožce nebo jakémukoli holému plechovému dílu systému, na kterém pracujete. Jakmile budete takto řádně připravení, náhradní díly lze vyjmout z antistatického obalu a umístit přímo na podložku. Dílům citlivým na statickou elektrinu nic nehrozí, pokud je máte v ruce, na antistatické rohožce, v systému nebo v obalu.

- Poutko na zápěstí a propojovací vodič – Poutko na zápěstí lze propojovacím vodičem připojit přímo k holému plechovému dílu hardwaru (pokud antistatická podložka není potřeba) nebo k antistatické podložce, jež chrání hardware, který jste na ni umístili. Fyzickému propojení poutka na zápěstí, propojovacího vodiče, vaší pokožky, antistatické podložky a hardwaru se říká vodivé propojení. Používejte pouze servisní soupravy s poutkem na zápěstí, podložkou a propojovacím vodičem. Nikdy nepoužívejte poutka na zápěstí bez vodiče. Mějte vždy na paměti, že vnitřní vodiče poutka na zápěstí jsou náchylné na běžné opotrebení a musí být pravidelně kontrolovány příslušnou zkoušečkou, aby nedošlo k nechtěnému poškození hardwaru statickou elektrínou. Poutko na zápěstí a propojovací vodič doporučujeme přezkušovat jednou týdně.

- Zkoušečka antistatického poutka na zápěstí – Vodiče uvnitř antistatického poutka se postupem času opotřebovávají. Pokud používáte nemonitorovanou servisní soupravu, poutko na zápěstí doporučujeme přezkušovat před každým servisním zákrokem

a nejméně jednou týdně. Nejlépe se k tomu hodí zkoušečka poutek na zápěstí. Pokud vlastní zkoušečku poutek na zápěstí nemáte, zeptejte se, jestli ji nemají ve vaší oblastní pobočce. Chcete-li poutko na zápěstí přezkoušet, připojte je propojovacím vodičem ke zkoušečce a stiskněte příslušné tlačítko. Pokud zkouška dopadne úspěšně, rozsvítí se zelený indikátor LED, pokud nikoli, rozsvítí se červený indikátor LED a ozve se zvuková výstraha.

• Izolační prvky – Zařízení citlivá na statickou elektrinu (např. plastové kryty chladičů) je nezbytně nutné udržovat v dostatečné vzdálenosti od vnitřních dílů, které slouží jako izolátory a často jsou velmi nabité.
• Pracovní prostředí – Před použitím antistatické servisní soupravy posuďte situaci na pracovišti u zákazníka. Například při servisu serverů se souprava používá jiným způsobem než při servisu stolních a přenosných počítačů. Servery jsou obvykle umístěny v racku v datovém centru, zatímco stolní a přenosné počítače se obvykle nacházejí na stolech v kancelářích či kancelářských kójích. K práci vždy zvolte velkou, otevřenou a rovnou plochu, na které se nic nenachází a kam se antistatická souprava společně s opravovaným systémem snadno vejdou. Na pracovišti by také neměly být žádné izolační prvky, které by mohly způsobit zásah statickou elektřinou. Při manipulací s jakýmikoli hardwarovými součástmi je nutné veškeré izolátory v pracovní oblasti (jako je polystyren či jiné plasty) vždy umístit do minimální vzdálenosti 30 centimetrů (12 palců) od citlivých dílů.
• Antistatický obal – Veškerá zařízení citlivá na statickou elektrinu musí být přepravována a předávána v antistatickém obalu. Doporučuje se použití kovových staticky stíněných obalů. Poškozenou součást je třeba vrátit ve stejném antistatickém obalu, v jakém jste obdrželi náhradní díl. Antistatický obal je nutné přehnout a zalepit lepicí páskou. Také je nutné použít pěnový obalový materiál, který byl součástí balení náhradního dílu. Zařízení citlivá na statickou elektrinu vyjměte z obalu pouze na pracovním povrchu, který chrání před statickou elektrinou. Tato zařízení nikdy neumistujte na antistatický obal, protože antistatické stínění funguje pouze uvnitř tohoto obalu. Součásti vždy držte v ruce nebo umístěte na antistatickou podložku, do systému nebo do antistatického obalu.
• Přeprava citlivých součástí – Přepravované součásti (např. náhradní díly nebo díly vracené společnosti Dell), které jsou citlivé na statické elektřinu, je bezpodmínečně nutné chránit v antistatických obalech.

Shrnutí ochrany před statickou elektrinou

Doporučuje se, aby všichni technici pri servisních zákrocích na produktech Dell vždy použivali běžné antistatické poutko na zápěstí s propojovacím uzemňovacím vodičem a antistatickou podložkou. Dále je nezbytně nutné, aby technici pri servisu chránili citlivé součástí od všech izolátorů a aby k přepravě těchto součástí použivali antistatické obaly.

Přeprava citlivých součástí

Přepravované součásti (např. náhradní díly nebo díly vracené společnosti Dell), které jsou citlivé na statické elektrinu, je bezpodmínečně nutné chránit v antistatických obalech.

Po manipulaci uvnitř počítače

O této úloze

VÝSTRAHA: Pokud šrouby uvnitř počítače zůstanou uvolněné nebo volně ležet, můžete počítač vážně poškodit.

Kroky

1. Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně uvnitř počítače.
2. Připojte všechna externí zařízení, periferní zařízení a kabely, které jste odpojili před prací uvnitř počítače.
3. Vratte zpět všechny karty, disky a ostatní části, které jste odebrali před prací v počítači.
4. Připojte počítač a všechna připojená zařízení do elektrických zásuvek.
5. Zapněte počítač.

Demontáž a instalace součástí

i POZNÁMKA: Obrázky v tomto dokumentu se mohou lišit od vašeho počítače v závislosti na sestavě, kterou jste si objednali.

Doporučené nástroje

Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů:

• Křížový šroubovák č. 0
• Plastová jehla

Seznam šroubů

POZNÁMKA: Při demontáži šroubů z určité komponenty se doporučuje poznačit si typ a množství šroubů a uložit je do krabičky na šrouby. Pak bude možné při zpětné montáži komponenty použít správný počet a typ šroubů.
i POZNÁMKA: Některé počítače mají magnetické povrchy. Ujistěte se, že při výměně komponenty nezůstávají šrouby přichycené k podobnému povrchu.
i POZNÁMKA: Barva šroubu se může lišit v závislosti na objednané konfiguraci.

Tabulka 1. Seznam šroubů

Komponenta Připevněna k Typ šroubu Množství Obrázek šroubu
Spodní kryt Sestava opěrky	pro dlaň M2,5x5 2

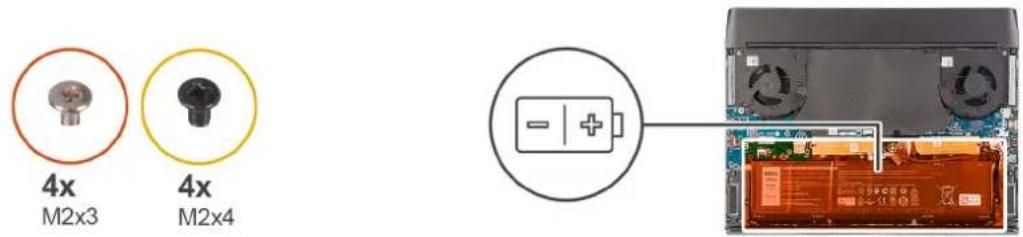

Baterie Sestava opěrky pro	dlaň M2x3 4
Baterie Sestava opěrky pro	dlaň M2x4 4
Disk SSD M.2 2230	Montážní držák M.2 2230	M2x2,5	1 na disk SSD M.2 2230
Montážní držák M.2 2230	Sestava opěrky pro dlaň M2	x2,5 1 na disk SSD	M.2 2230
Disk SSD M.2 2280	Sestava opěrky pro dlaň	M2x2,5	1 na disk SSD M.2 2280

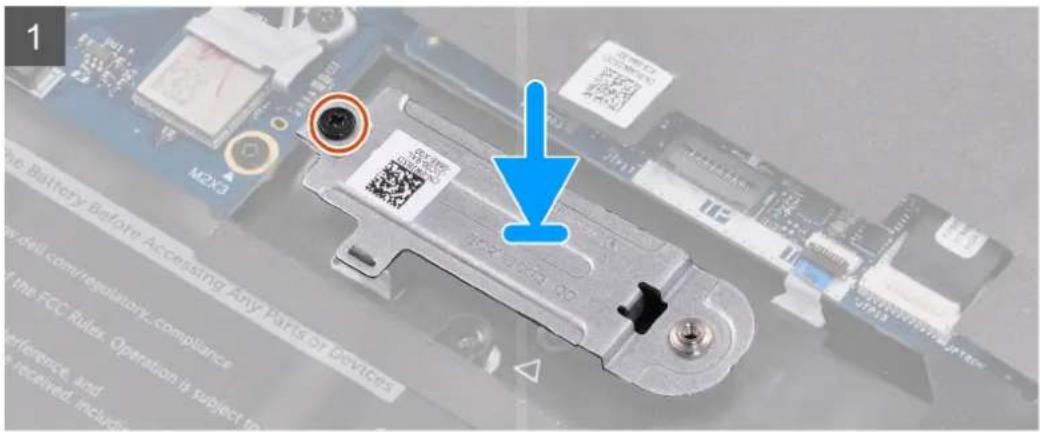

Karta WWAN / disk SSD M.2 2230	Tepelný kryt M.2 2230 M2	2,5 1		[XYH]
Tepelný kryt M.2 2230 Levá deska I/O	M2	x2,5 1
Zadní kryt I/O	Sestava opěrky pro dlaň M2	x4 2
Zadní kryt I/O	Sestava opěrky pro dlaň M2	5x5 2
Držák bezdrátové karty	Levá deska I/O	M2x3 1		[2YZT]
Sestava displeje Sestava opěrky pro dlaň M2,5x4 8

Tabulka 1. Seznam šroubů (pokračování)

Komponenta Připevněna k Typ šroubu Množství Obrázek šroubu
Dotyková podložka Sestava opěrky pro dlaň M2x1,9 4
Deska ovládání klávesnice	Sestava opěrky pro dlaň M2x1,9 2
Kabel pravé desky I/O	Základní deskaPravá deska I/O	M2x3 2
Pravá deska I/O Sestava opěrky pro dlaň M2x3 2
Rámeček disku SSD M.2 Základní deska M2x4,5 3
Sestava ventilátoru a chladiče	Sestava opěrky pro dlaň M2x4,5 2
Sestava ventilátoru a chladiče	Sestava opěrky pro dlaň M2x3 3
Základní deska Sestava opěrky pro dlaň M2x3 5
Levá deska I/O Sestava opěrky pro dlaň M2x3 2
Levá deska I/O Základní deska M2x4,5 4				[SD76]
Sestava ventilátoru a chladiče	Základní deska M2x3 10			[OR9Y]
Držák portu napájecího adaptéru	Sestava opěrky pro dlaň M2x3 2			[IXHTC]
Sestava tlačitka napájení Sestava opěrky pro dlaň M2x1,9 3				[ISOVA]

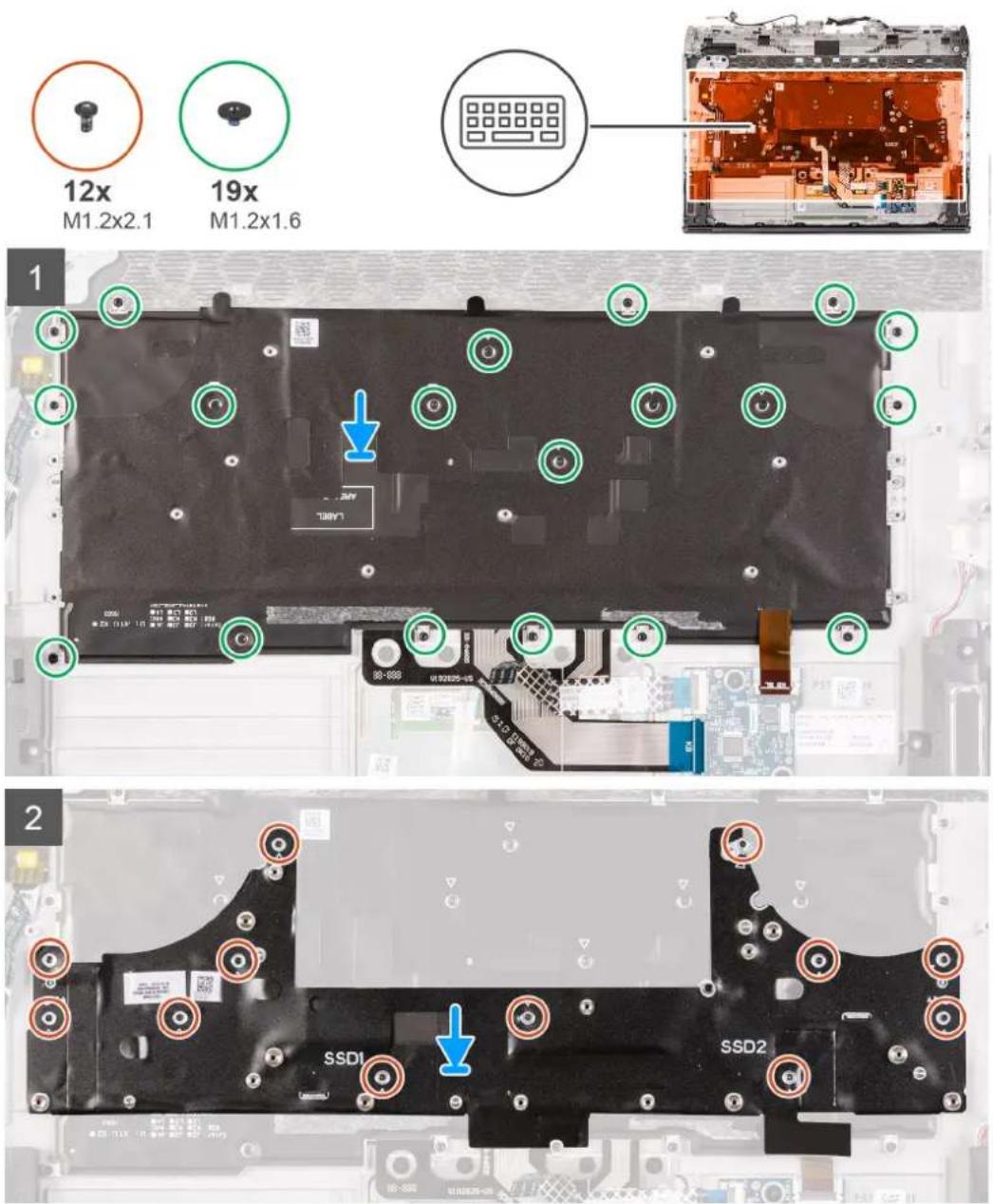

Držák klávesnice Klávesnice	M1,2x2,1	12		[TAHA]
Klávesnice	Opěrka pro dlaň M1,2x1,6	19		[TTCA]

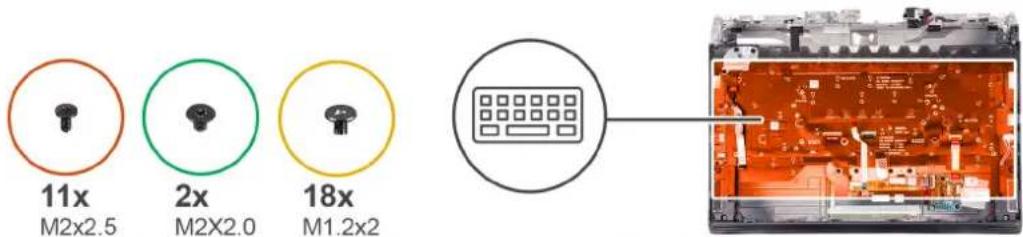

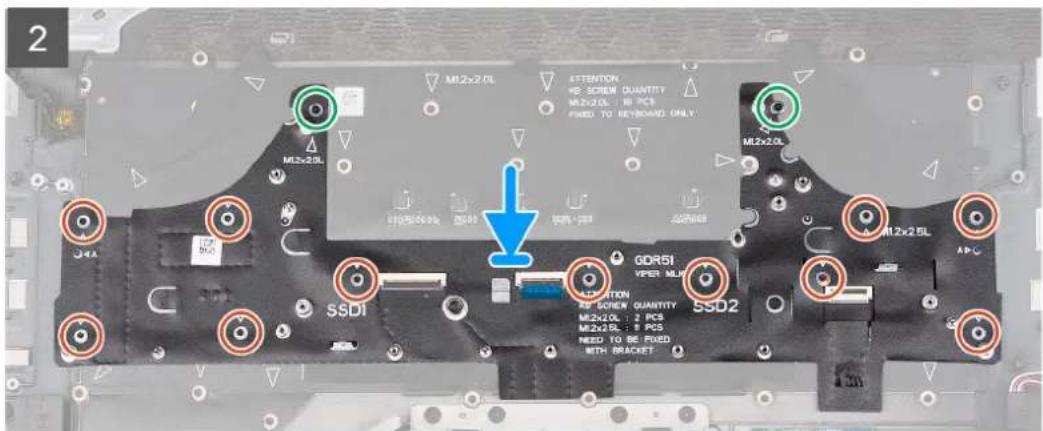

Držák mechanické klávesnice	Klávesnice	M2x2,5 11		[DAVZ]
Držák mechanické klávesnice	Klávesnice	M2x2	2	[4EHN]

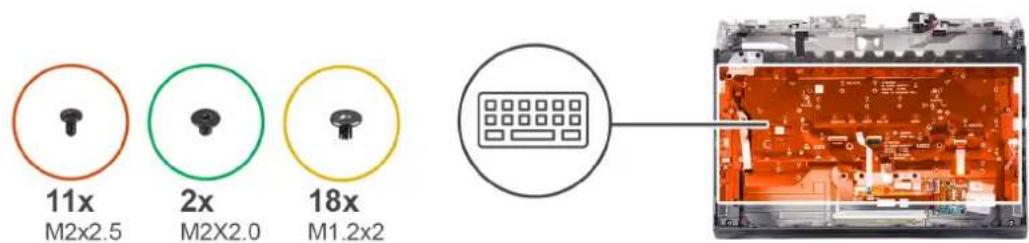

Mechanická klávesnice	Opěrka pro dlaň M1,2x2	18		[CAHR]

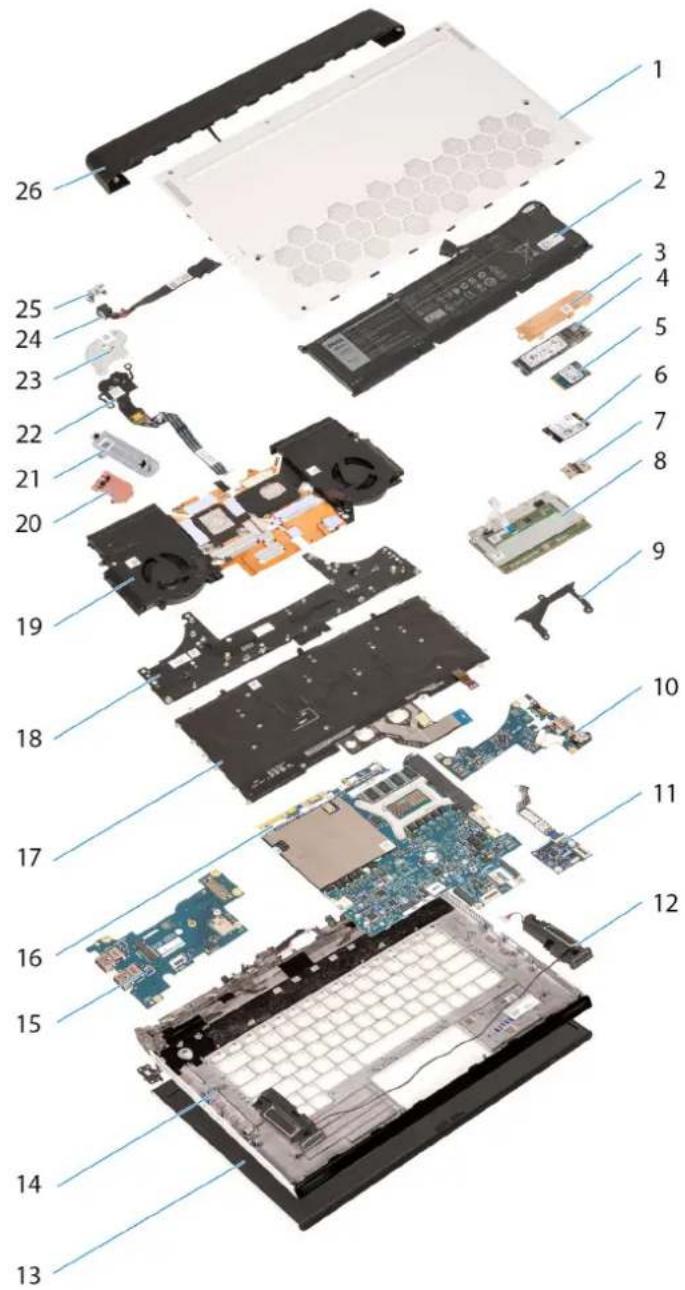

Hlavní komponenty počítače Alienware m15 R4

Následující obrázek ukazuje hlavní komponenty počítače Alienware m15 R4.

1. Spodní kryt
   2.Baterie
   3.Tepelný kryt M.2 2280 (v příslušném případě)
2. Disk SSD M.2 2280 (v příslušném případě)
3. Disk SSD M.2 2230 (v příslušném případě)
4. Disk SSD M.2 2280 / WWAN (v příslušném případě)
   7.Konektor pravé desky I/O
   8.Dotyková podložka
5. Montážní rámeček M.2
6. Pravá deska I/O
   11.Deska ovládání klávesnice
   12.Reproduktory
   13.Sestava displeje
7. Opěrka pro dlaň
8. Levá deska I/O
   16.Základní deska

17.Klávesnice
18.Držák klávesnice
19. Sestava ventilátoru a chladiče
20.Tepelný kryt M.2 2230 (v příslušném případě)
21. Montážní držák M.2 2230 (v příslušném případě)
22.Sestava tlačítka napájení
23.Držák vypínače
24. Port napájecího adaptéru
25.Držák portu napájecího adaptéru
26.Zadní kryt I/O

(i) POZNÁMKA: Společnost Dell poskytuje seznam komponent a jejich čísel dílů k originální zakoupené konfiguraci systému. Tyto díly jsou dostupné na základě záručních krytí zakoupených zákazníkem. Možnosti nákupu vám sdělí váš obchodní zástupce společnosti Dell.

i POZNÁMKA: V závislosti na objednané konfiguraci nemusí být v počítači nainstalovány některé součásti.

Spodní kryt

Sejmutí spodního krytu

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.

O této úloze

i POZNÁMKA: Před sejmutím spodního krytu ověřte, že v počítači ve slotu na karty micro-SD není vložena žádná karta.

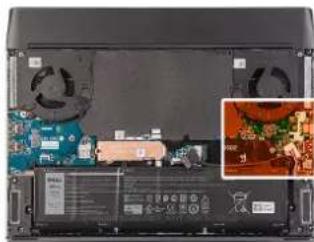

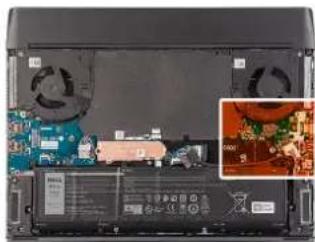

Následující obrázky znázorňují umístění spodního krytu a postup demontáže.

2x
M2x5

6x

1

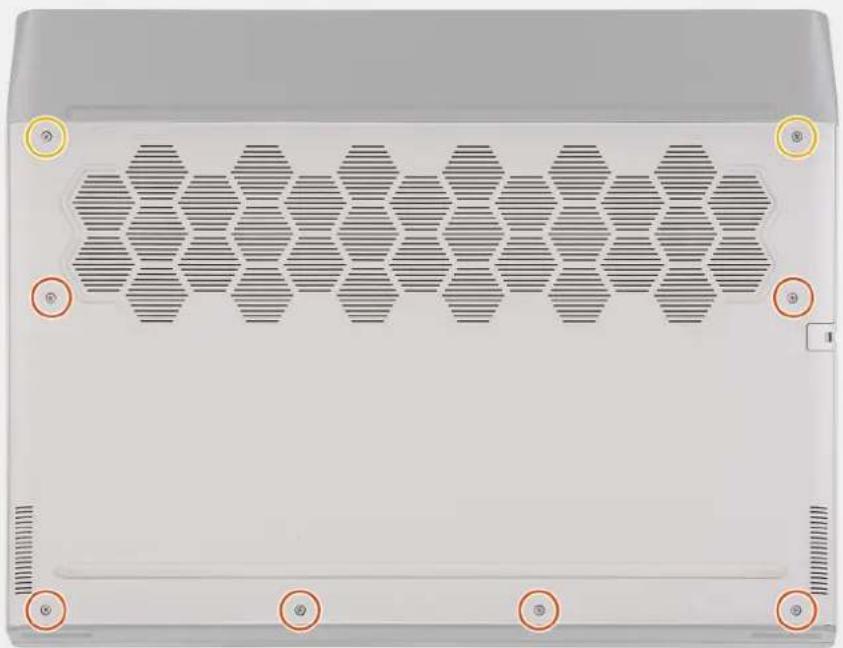

1. Vyšroubujte dva šrouby (M2,5x5), kterými je spodní kryt připevněn k sestavě opěrky pro dlaň.

2. Povolte šest jisticích šroubů.

3. Pomocí plastové jehly uvolněte spodní kryt směrem od levého dolního rohu, postupujte dále podél okrajů a otevřete spodní kryt.
4. Zvedněte a vysuňte spodní kryt ze sestavy opěrky pro dlaň.
5. Odpojte kabel baterie od základní desky.
6. Odlepte pásku, kterou je kabel baterie pripevněn k baterii.
7. Stisknutím a podržením tlačítka napájení po dobu 5 sekund uzemníte počítač a odstraníte statickou elektrinu.

Nasazení spodního krytu

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění spodního krytu a postup montáže.

1. Připojte kabel baterie k základní desce.
2. Přilepte pásku, kterou je kabel baterie připevněn k baterii.
3. Zasuňte zářezy na horní straně krytu základny pod zadní kryt I/O a zacvakněte kryt základny na příslušné místo na sestavě opěrky pro dlaň.
4. Utáhněte šest jisticích šroubů na krytu základny.
5. Zašroubujte dva šrouby (M2,5x5), kterými je kryt základny připevněn k sestavě opěrky pro dlaň.

Další kroky

1. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Baterie

Bezpečnostní opatření týkající se lithium-ionotové baterie

VÝSTRAHA:

• Při manipulaci s lithium-ionotovými bateriemi postupujte opatrně.
• Pred vyjmutím baterii zcela vybijte. Odpojte od systému napájecí adaptér a nechte počítač běžet pouze na baterii – baterie je plně vybitá, když se počítač po stisknutí vypínače již nezapne.
• Nerozbíjejte, neupouštějte, nedeformujte ani neprobíjejte baterii cizími objekty.
• Nevystavujte baterii vysokým teplotám a nerozebírejte bateriové sady a články.
• Nevyvíjejte tlak na povrch baterie.
• Neohýbejte baterii.
• Nepoužívejte k vypáčení nebo vytažení baterie žádné nástroje.

- Během servisu tohoto produktu nesmí dojít ke ztrátě ani nesprávnému umístění žádného šroubu, aby nedošlo k neúmyslnému proražení nebo poškození baterie nebo jiných součástí systému.

- Pokud se baterie zasekne v počítači následkem vyboulení, nepokoušejte se ji uvolnit – propíchnutí, ohnutí nebo rozbití lithium-iontové baterie může být nebezpečné. V takovém případě kontaktujte technickou podporu společnosti Dell a vyžádejte si pomoc. Viz www.dell.com/contactdell.

- Vždy objednávejte originální baterie na stránkách www.dell.com nebo od autorizovaných partnerů a prodejců Dell.

- Vyboulené baterie by se neměly používat. Je třeba je vyměnit a vhodným způsobem zlikvidovat. Pokyny k manipulaci a výměně vyboulených lithium-iontových baterií naleznete v části Manipulace s vyboulenými lithium-iontovými bateriemi.

Vyjmutí baterie

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.

2. Sejměte spodní kryt.

O této úloze

VÝSTRAHA: Tento počítač neobsahuje knoflíkovou baterii RTC. Po servisním zásahu, při němž dojde k odpojení systémové baterie, při plném vybití baterie nebo při rozebrání a opětovném zapnutí systému dojde k resetovacímu cyklu RTC. Při resetovacím cyklu RTC se systém třikrát zapne a vypne. Zobrazí se chyba „Invalid Configuration“, která požaduje vložení systému BIOS a nastavení data a času. Po nastavení data a času začne počítač normálně pracovat.

VÝSTRAHA: Vyjmutím baterie dojde k obnovení nastavení systému BIOS na výchozí hodnoty. Doporučujeme, abyste si před vyjmutím baterie poznačili nastavení systému BIOS.

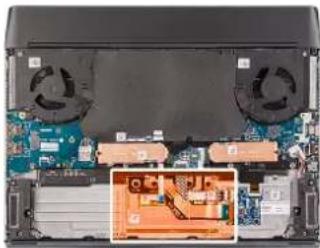

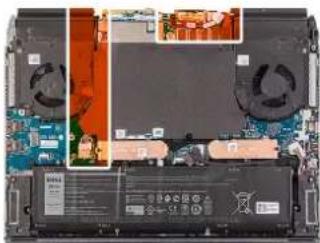

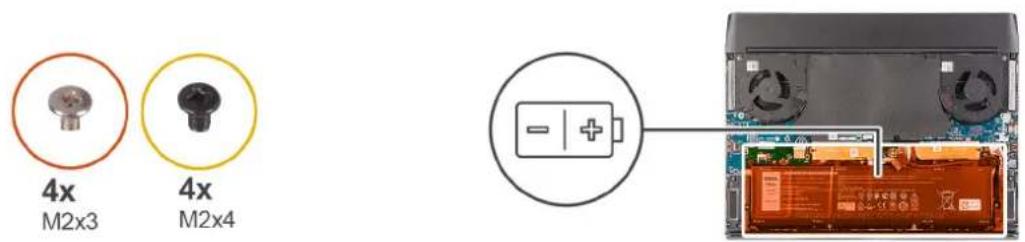

Následující obrázky znázorňují umístění baterie a postup demontáže.

1. Nezapomeňte odpojit kabel baterie od základní desky.
2. Vyšroubujte čtyři šrouby (M2x4), kterými je ventilátor připevněn k sestavě opěrky pro dlaň.
3. Vyšroubujte čtyři šrouby (M2x3), kterými je baterie připevněna k sestavě opěrky pro dlaň.
4. Vyjměte baterii ze sestavy opěrky pro dlaň.

Vložení baterie

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění baterie a postup montáže.

1. Umístěte baterii na sestavu opěrky pro dlaň.
2. Otvory pro šrouby na baterii vyrovnejte s otvory pro šrouby na sestavě opěrky pro dlaň.
3. Zašroubujte čtyři šrouby (M2x4), kterými je baterie připevněna k sestavě opěrky pro dlaň.
4. Zašroubujte čtyři šrouby (M2x3), kterými je baterie připevněna k sestavě opěrky pro dlaň.

Další kroky

1. Nasad'te spodní kryt.
2. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Disk SSD M.2

Demontáž disku SSD M.2 2230

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.

O této úloze

POZNÁMKA: Tento postup platí pouze pro počítače dodávané s diskem SSD M.2 2230, nainstalovaným do následujících slotů na kartu M.2:
- Slot na kartu M.2 č. 1
- Slot na kartu M.2 č. 2

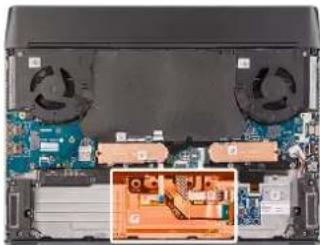

Následující obrázky znázorňují umístění disku SSD M.2 2230 a postup demontáže.

Disk SSD M.2 2230 ve slotu karty M.2 č. 1

2x
M2x2.5

SSD

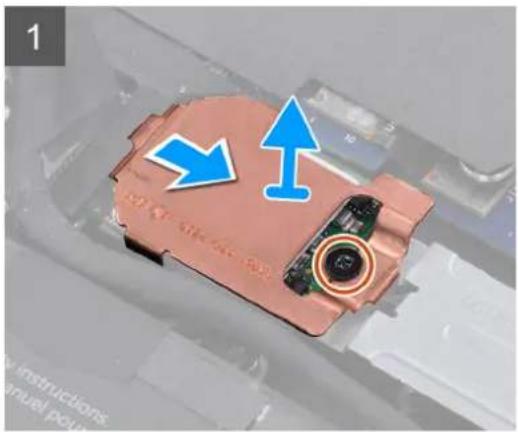

1. Vyšroubujte šroub (M2x2,5), kterým je tepelný kryt disku M.2 pripevněn k montážnímu držáku M.2 2230.
2. Sejměte z disku SSD M.2 2230 tepelný kryt M.2 2230.
3. Zvedněte a vyjměte disk SSD M.2 2230 ze slotu na kartu M.2 na základní desce.
4. Vyšroubujte šroub (M2x2,5), kterým je montážní držák M.2 2230 připevněn k sestavě opěrky pro dlaň.
5. Vyjměte montážní držák M.2 2230 ze sestavy opěrky pro dlaň.

Montáž disku SSD M.2 2230

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

(i) POZNÁMKA: Tento postup platí pouze v případě, že instalujete disk SSD M.2 2230 do následujících kartových slotů M.2:

• Slot na kartu M.2 č. 1
• Slot na kartu M.2 č. 2

Následující obrázky znázorňují umístění disku SSD M.2 2230 a postup montáže.

Disk SSD M.2 2230 ve slotu karty M.2 č. 1

Disk SSD M.2 2230 ve slotu karty M.2 č. 2

SSD

1. Položte montážní držák M.2 2230 na sestavu opěrky pro dlaň.
2. Zarovnejte otvor pro šroub na montážním držáku M.2 2230 s otvorem pro šroub na sestavě opěrky pro dlaň.
3. Zašroubujte šroub (M2x2,5), kterým je montážní držák M.2 2230 připevněn k sestavě opěrky pro dlaň.
4. Zarovnejte zářez na disku SSD M.2 2230 s výčnělkem ve slotu na kartu M.2 na základní desce.
5. Vložte disk SSD M.2 2230 do slotu karty M.2 na základní desce.
6. Zasuňte tepelný kryt M.2 2230 do slotu na rámečku disku SSD M.2.
7. Zarovnejte otvor pro šroub na tepelném krytu M.2 2230 s otvorem pro šroub na montážním držáku M.2 2230.
8. Zašroubujte šroub (M2x2,5), jímž jsou disk SSD M.2 2230 a tepelný kryt pripevněny k montážnímu držáku M.2 2230.

Další kroky

1. Nasad'te spodní kryt.
2. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Demontáž disku SSD M.2 2280

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.

O této úloze

POZNÁMKA: Tento postup platí pouze pro počítače dodávané s diskem SSD M.2 2280, nainstalovaným do následujících kartových slotů M.2:
- Slot na kartu M.2 č. 1
- Slot na kartu M.2 č. 2

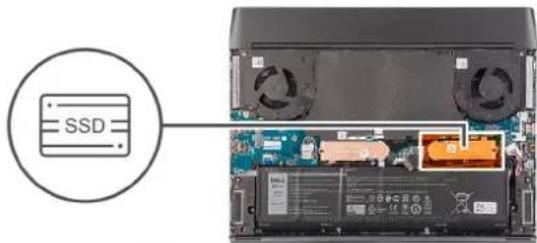

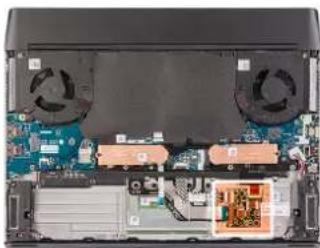

Následující obrázky znázorňují umístění disku SSD M.2 2280 a postup demontáže.

Disk SSD M.2 2280 ve slotu karty M.2 č. 1

1x M2x2.5

SSD

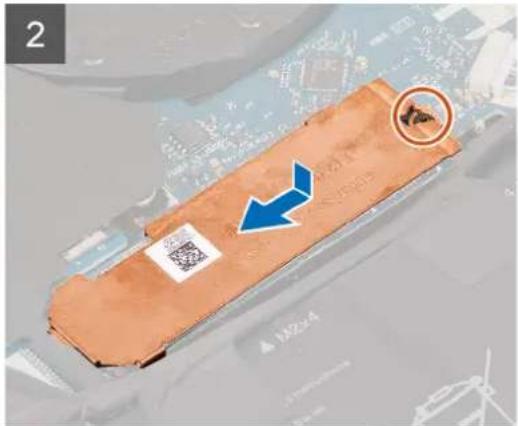

1. Vyšroubujte šroub (M2x2,5), kterým je tepelný kryt M.2 2280 pripevněn k sestavě opěrky pro dlaň.
2. Zvedněte a sejměte z disku SSD M.2 2280 tepelný kryt M.2 2280.
3. Vysuňte a vyjměte disk SSD M.2 2280 ze slotu na kartu M.2 na základní desce.

Montáž disku SSD M.2 2280

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

(i) POZNÁMKA: Tento postup platí pouze v případě, že instalujete disk SSD M.2 2230 do následujících kartových slotů M.2:
- Slot na kartu M.2 č. 1
- Slot na kartu M.2 č. 2

Následující obrázky znázorňují umístění disku SSD M.2 2280 a postup montáže.

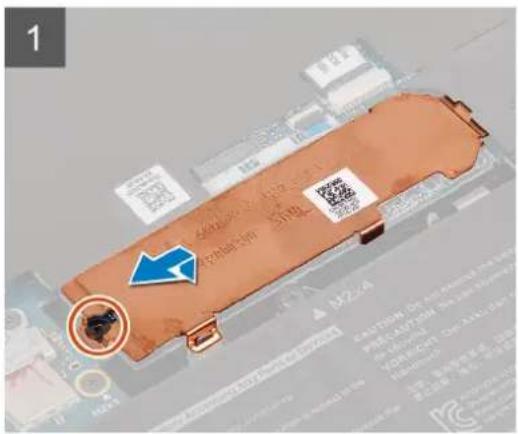

Disk SSD M.2 2280 ve slotu karty M.2 č. 1

SSD

1 M2x4

2 A. 30000000000 中国银行 STINH 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042 2043 2044 2045 2046 2047 2048 2049 2050 2051 2052 2053 2054 2055 2056 2057 2058 2059 2060 2061 2062 2063 2064 2065 2066 2067 2068 2069 2070 2071 2072 2073 2074 2075 2076 2077 2078 2079 2080 2081 2082 2083 2084 2085 2086 2087 2088 2089 2090 2091 2092 2093 2094 2095 2096 2097 2098 2099 3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199-3199- SINH 1988 1989 198A 198B 198C 198D 198E 198F 198G 198H 198I 198J 198K 198L 198M 198N 198O 198P 198Q 198R 198S 198T 198U 198V 198W 198X 198Y 198Z 198A 198B 198C 198D 198E 198F 198G 198H 198I 198J 198K 198L 198M 198N 198O 198P 198Q 198R 198S 198A 198B 198C 198D 198E 198F 198G 198H 198I 198J 198K 198L 198M 198N 198O 198P 198Q 198R 198S 198H 198I 198J 198K 198L 198M 198N 198O 198P 198Q 198R 198S 198A 198B 198C 198D 198E 198F 198G 198G 198H 198I 198J 198K 198L 198M 198N 198O 198P 198Q 198R 198S 198H 198I 198J 198K 1

Disk SSD M.2 2280 ve slotu karty M.2 č. 2

SSD

1 10 CE 10

2

Kroky

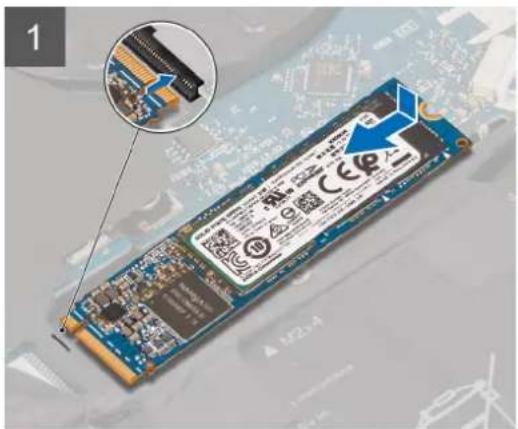

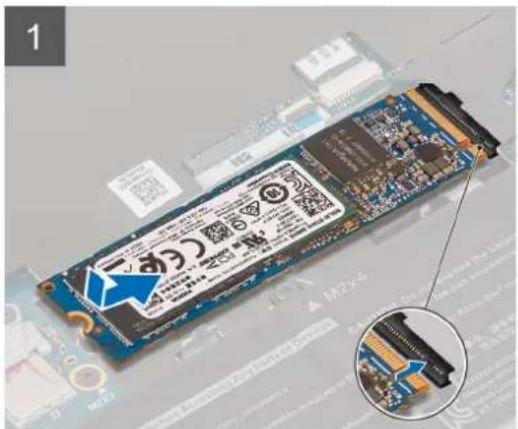

1. Zarovnejte zářez na disku SSD M.2 2280 s výčnělkem ve slotu na kartu M.2 na základní desce.
2. Vložte disk SSD M.2 2280 do slotu karty M.2 na základní desce.

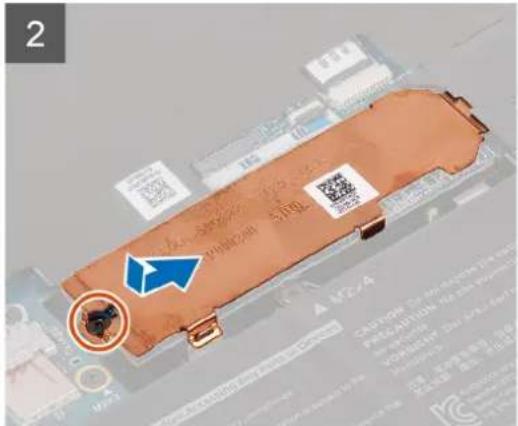

3. Zasuňte tepelný kryt M.2 2280 do slotu na rámečku disku SSD M.2.
4. Zarovnejte otvor pro šroub na tepelném krytu M.2 2280 s otvorem pro šroub na sestavě opěrky pro dlaň.
5. Zašroubujte šroub (M2x2,5), kterým je disk SSD M.2 2280 připevněn k sestavě opěrky pro dlaň.

Další kroky

1. Nasad'te spodní kryt.

2. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Karta WWAN / disk SSD M.2 2230

Demontáž karty WWAN / disku SSD M.2 2230

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.

2. Sejměte spodní kryt.

O této úloze

i POZNÁMKA: Tento postup platí pouze pro počítače dodávané s diskem SSD M.2 2230 nebo kartou WWAN M.2 2230 nainstalovanými ve slotu M.2 č. 3.

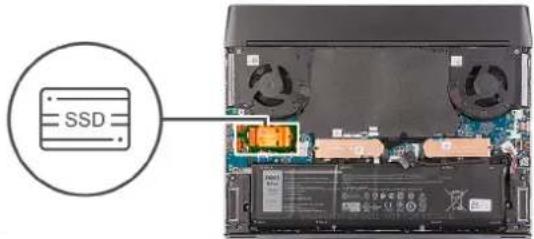

Následující obrázky znázorňují umístění karty WWAN / disku SSD M.2 2230 a postup demontáže.

2x
M2x2.5

SSD

1 20110 FDOS CU-PLATE, SSD, 带用RUV SSV

2 WAMMANT VIO2 13801-13804

Kroky

1. Vyšroubujte šroub (M2x2,5), který připevňuje tepelný kryt M.2 2230 k levé desce I/O.
2. Zvedněte a vyjměte tepelný kryt M.2 2230 z levé desky I/O.
3. Překlopte tepelný kryt M.2 2230.
4. Vyšroubujte šroub (M2x2,5), kterým je karta WWAN / disk SSD M.2 2230 připevněn k tepelnému krytu M.2 2230.
5. Zvedněte kartu WWAN / disk SSD M.2 2230 z tepelného krytu M.2 2230.

Montáž karty WWAN / disku SSD M.2 2230

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

POZNÁMKA: Tento postup platí pouze v případě, že instalujete disk SSD M.2 2230 nebo kartu WWAN M.2 2230 do slotu M.2 č. 3.

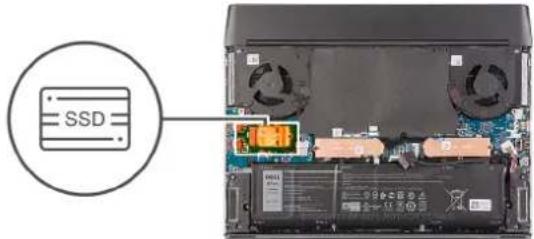

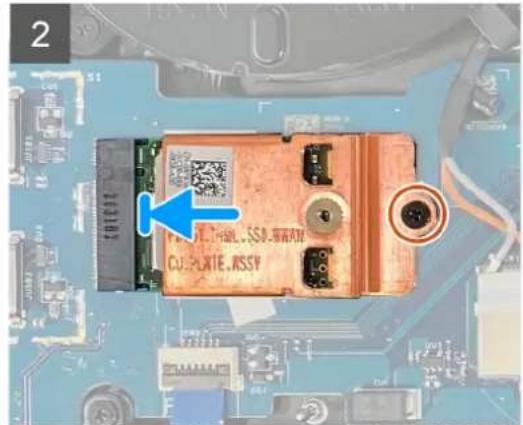

Následující obrázky znázorňují umístění karty WWAN / disku SSD M.2 2230 a postup montáže.

2x M2x2.5

SSD

1

SINH 1000000 CORNUT 2000000 15/2021 15/2022 15/2023 15/2024 15/2025 15/2026 15/2027 15/2028 15/2029 15/2030 15/2031 15/2032 15/2033 15/2034 15/2035 15/2036 15/2037 15/2038 15/2039 15/2040 15/2041 15/2042 15/2043 15/2044 15/2045 15/2046 15/2047 15/2048 15/2049 15/2050 15/2051 15/2052 15/2053 15/2054 15/2055 15/2056 15/2057 15/2058 15/2059 15/2060 15/2061 15/2062 15/2063 15/2064 15/2065 15/2066 15/2067 15/2068 15/2069 15/2070 15/2071 15/2072 15/2073 15/2074 15/2075 15/2076 15/2077 15/2078 15/2079 15/2080 15/2081 15/2082 15/2083 15/2084 15/2085 15/2086 15/2087 15/2088 15/2089 15/2090 15/2091 15/2092 15/2093 15/2094 15/2095 15/2096 15/2097 15/2098 15/2099 15/2100

1. Položte kartu WWAN / disk SSD M.2 2230 na tepelný kryt M.2 2230.
2. Zarovnejte otvor pro šroub na kartě WWAN / disku SSD M.2 2230 s otvorem pro šroub na tepelném krytu M.2 2230.
3. Zašroubujte šroub (M2x2,5), kterým je karta WWAN / disk SSD M.2 2230 připevněn k tepelnému krytu M.2 2230.
4. Překlopte tepelný kryt M.2 2230.
5. Zarovnejte zářez na kartě WWAN / disku SSD M.2 2230 s výčnělkem ve slotu na kartu M.2 na levé desce I/O.
6. Vložte disk kartu WWAN / SSD M.2 2230 do slotu karty M.2 na levé desce I/O.
7. Zarovnejte otvor pro šroub na tepelném krytu M.2 2230 s otvorem pro šroub na levé desce I/O.
8. Zašroubujte šroub (M2x2,5), jímž jsou karta WWAN / disk SSD M.2 2230 a tepelný kryt připevněny k levé desce I/O.

Další kroky

1. Nasad'te spodní kryt.
2. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Zadní kryt I/O

Demontáž krytu zadního panelu I/O

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.

O této úloze

Následující obrázky znázorňují umístění zadního krytu I/O a postup demontáže.

2x
M2.5x5

2x
M2.5x4

1. Odloupněte a zvedněte mylarovou pásku, kterou je zakryta základní deska.
   2.Odpojte a odloupněte kabel osvětlení Tron od základní desky.

POZNÁMKA: Aby nedošlo k poškození počítače, před vyjmutím zadního krytu I/O ověřte, že je kabel osvětlení Tron odpojený od základní desky.

1. Vyšroubujte dva šrouby (M2,5x5), kterými je zadní kryt I/O pripevněn k sestavě opěrky pro dlaň.

2. Vyšroubujte dva šrouby (M2,5x4), kterými je zadní kryt I/O pripevněn k sestavě opěrky pro dlaň.

3. Pevně uchopte oběma rukama boční strany počítače, palci vytlačte pryžové nožky na zadním krytu I/O ven a uvolněte zadní kryt I/O ze sestavy opěrky pro dlaň.

4. Zvedněte zadní kryt I/O ze sestavy opěrky pro dlaň.

Montáž zadního krytu I/O

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

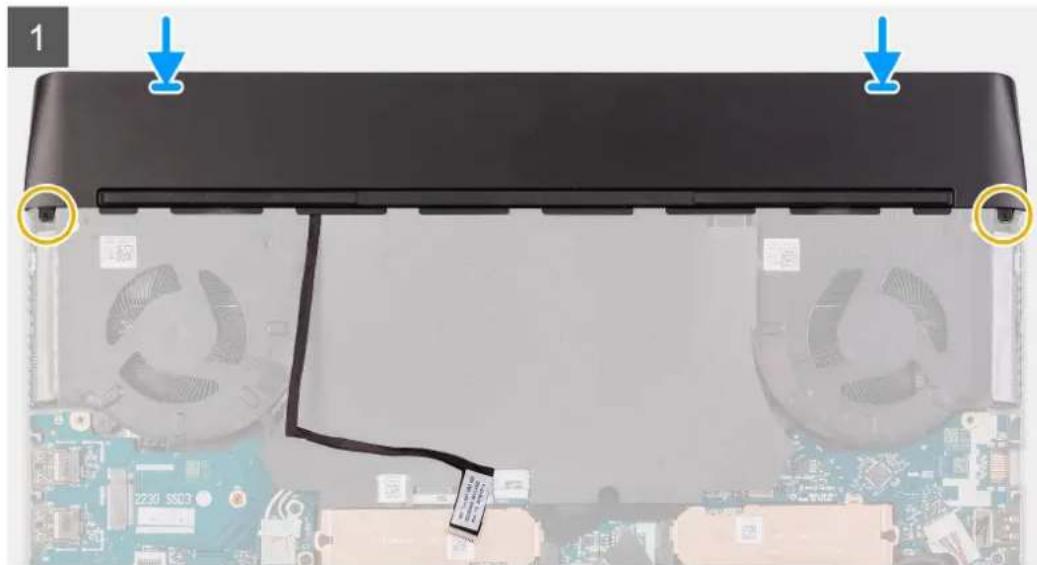

Následující obrázky znázorňují umístění zadního krytu I/O a postup montáže.

1. Zasuňte zadní kryt I/O na sestavu opěrky pro dlaň a zaklapněte ho na místo.

POZNÁMKA: Aby nedošlo k poškození počítače, před zacvaknutím zadního krytu I/O ověřte, že kabel osvětlení Tron není přiskřipnutý a že je mylarová páska přilepená k základní desce.

1. Zašroubujte dva šrouby (M2,5x4), kterými je zadní kryt I/O připevněn k sestavě opěrky pro dlaň.
2. Zašroubujte dva šrouby (M2,5x5), kterými je zadní kryt I/O připevněn k sestavě opěrky pro dlaň.
3. Odlepte a zvedněte mylarovou pásku ze základní desky.
4. Připojte kabel osvětlení Tron k základní desce.
5. Protáhněte a připevněte kabel osvětlení Tron na místo na základní desce.
6. Připevněte mylarovou pásku na příslušné místo na základní desce.

Další kroky

1. Nasad'te spodní kryt.
2. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Sestava displeje

Demontáž sestavy displeje

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Sejměte kryt zadního panelu I/O.

O této úloze

i POZNÁMKA: Sestava displeje je typu HUD (Hinge-up Display) a nelze ji dále rozebírat.

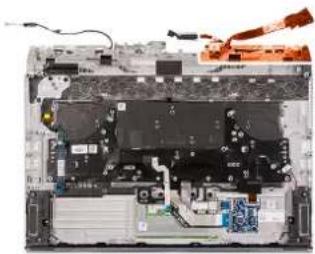

Následující obrázky znázorňují umístění sestavy displeje a postup demontáže.

1x M2x3

1.Odlepte mylarovou pásku, kterou je zakryta základní deska.
2. Vyšroubujte šroub (M2x3), který připevnuje držák bezdrátové karty k levé desce I/O.
3. Vyjměte držák bezdrátové karty z levé desky I/O.
4.Odpojte anténní kabely od bezdrátové karty.
5. Odlepte pásky, jimiž jsou anténní kabely připevněny k základní desce a levému ventilátoru.
6. Vyjměte anténní kabely z vodítek na levém ventilátoru a základní desce.
7. Zdvihněte západku a odpojte kabel displeje z konektoru na základní desce.

POZNÁMKA: Před odpojením kabelu snímače G je nutné odpojit kabel displeje.

8.Odpojte kabel snímače G od konektoru na základní desce.

9.Odpojte kabel snímače Tobii pro sledování očí od konektoru na základní desce.

POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané se snímačem Tobii pro sledování očí.

1. Položte počítač čelem vzhůru.

11.Vyjměte následující kabely z vodítek na sestavě opěrky pro dlaň.

• Kabel displeje
  • Kabel snímače G
  • Kabel snímače pohybu očí Tobii (volitelný)

- Anténní kabely

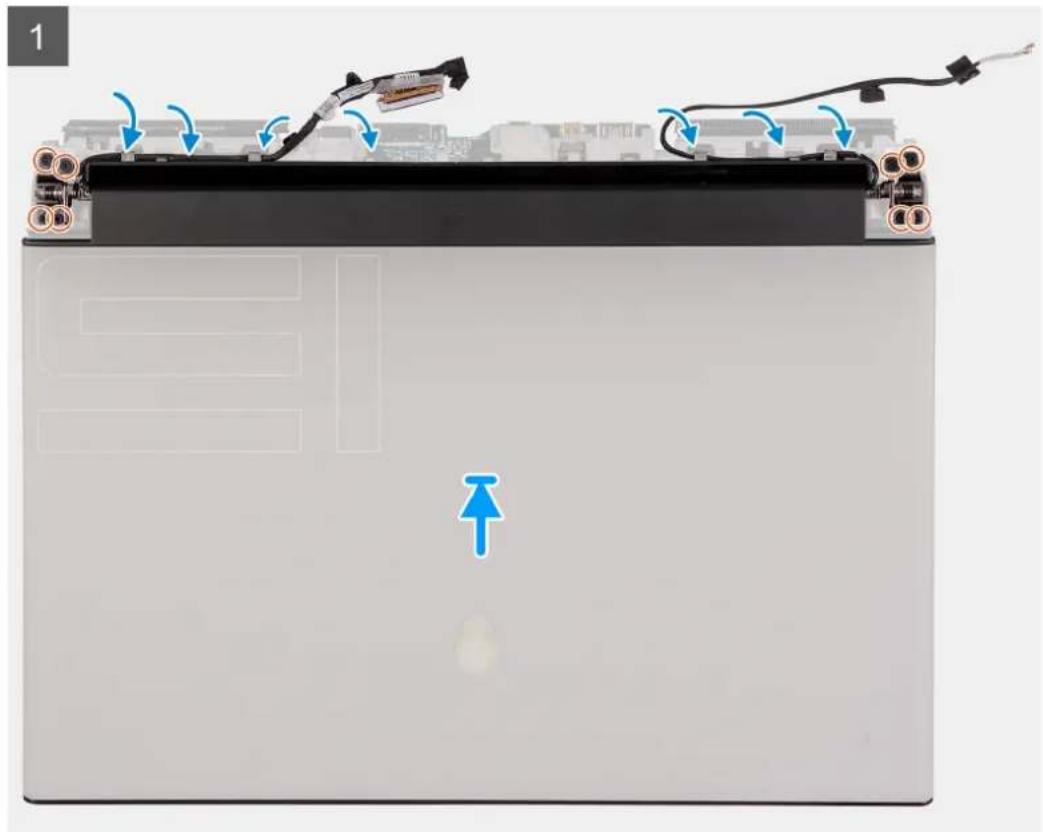

1. Vyjměte osm šroubů (M2,5x4), které připevňují sestavu displeje k sestavě opěrky pro dlaň.
2. Zvedněte sestavu displeje ze sestavy opěrky pro dlaň.
3. Po provedení výše uvedených kroků vám zbude sestava displeje.

Montáž sestavy displeje

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

VÝSTRAHA: Položte počítač na měkký a čistý povrch, abyste zabránili poškrábání displeje.

POZNÁMKA: Sestava displeje je typu HUD (Hinge-up Display) a nelze ji dále rozebírat. Jestliže je třeba vyměnit součásti uvnitř sestavy displeje, je potřeba vyměnit celou sestavu displeje.

Následující obrázky znázorňují umístění sestavy displeje a postup montáže.

8x
M2.5x4

1. Ověřte, že sestava opěrky pro dlaň míří čelem nahoru s klávesnicí, která směruje k vám
2. Opatrně umístěte sestavu displeje na sestavu opěrky pro dlaň.

POZNÁMKA: Ověřte, že jsou otvory pro šrouby na pantech displeje zarovnány s otvory pro šrouby na sestavě opěrky pro dlaň.

1. Zarovnejte zdířky pro šroubky v sestavě displeje se zdířkami na sestavě opěrky pro dlaň.
2. Zašroubujte osm šroubů (M2,5x4), které připevňují sestavu displeje k sestavě opěrky pro dlaň.

3. Protáhněte následující kabely vodítky na sestavě opěrky pro dlaň.

4. Kabel displeje

5. Kabel snímače G
   • Kabel snímače pohybu očí Tobii (volitelný)

6. Anténní kabely

7. Položte počítač čelem dolů.

8. Připojte kabel snímače pro sledování očí Tobii ke konektoru na základní desce.

i POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané se snímačem Tobii pro sledování očí.

1. Připojte kabel snímače G ke konektoru na základní desce.

POZNÁMKA: Kabel snímače G je třeba připojit před připojením kabelu displeje.

1. Připojte kabel displeje ke konektoru na základní desce a zavřete západku.
2. Ved'te anténní kabely vodítky na levém ventilátoru a základní desce.
3. Přilepte pásky, jimíž jsou anténní kabely připevněny k základní desce a levému ventilátoru.
4. Připojte anténní kabely k bezdrátové kartě.

Následující tabulka uvádí barevné schéma anténních kabelů pro bezdrátové karty podporované tímto počítačem.

Tabulka 2. Barevné schéma anténních kabelů

Konektory na bezdrátové kartě Barva anténního kabelu
Hlavní (bílý trojúhelník) Bílá nebo šedá
Pomocný (černý trojúhelník) Černá nebo oranžová

1. Umístěte držák bezdrátové karty na bezdrátovou kartu.
2. Našroubujte šroub (M2x3), který připevňuje držák bezdrátové karty k levé desce I/O.
3. Připevněte mylarovou pásku na základní desku.

Další kroky

1. Namontujte zadní kryt I/O.
2. Nasad'te spodní kryt.
3. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Reproduktory

Demontáž reproduktorů

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.

O této úloze

Následující obrázky znázorňují umístění reproduktorů a postup demontáže.

1. Odpojte kabel reproduktorů od pravé desky I/O.
2. Zvedněte pravý reproduktor ze sestavy opěrky pro dlaň.
3. Vyjměte kabely reproduktorů z vodítek na sestavě opěrky pro dlaň.
4. Zvedněte levý reproduktor ze sestavy opěrky pro dlaň.

Instalace reproduktorů

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění reproduktorů a postup montáže.

1. Umístěte pomocí zarovnávacích výčnělků levý reproduktor do sestavy opěrky pro dlaň.

i POZNÁMKA: Ověřte, že zarovnávací výstupky procházejí skrz prýžové průchodky na reproduktoru.

1. Ved'te kabel reproduktoru vodítky na sestavě opěrky pro dlaň.

2. Umístěte pomocí zarovnávacích výčnělků pravý reproduktor do sestavy opěrky pro dlaň.

i POZNÁMKA: Ověřte, že zarovnávací výstupky procházejí skrz prýžové průchodky na reproduktoru.

1. Připojte k pravé desce I/O kabel reproduktorů.

Další kroky

1. Nainstalujte baterii.
2. Nasad'te spodní kryt.
3. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Dotyková podložka

Demontáž dotykové podložky

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.

O této úloze

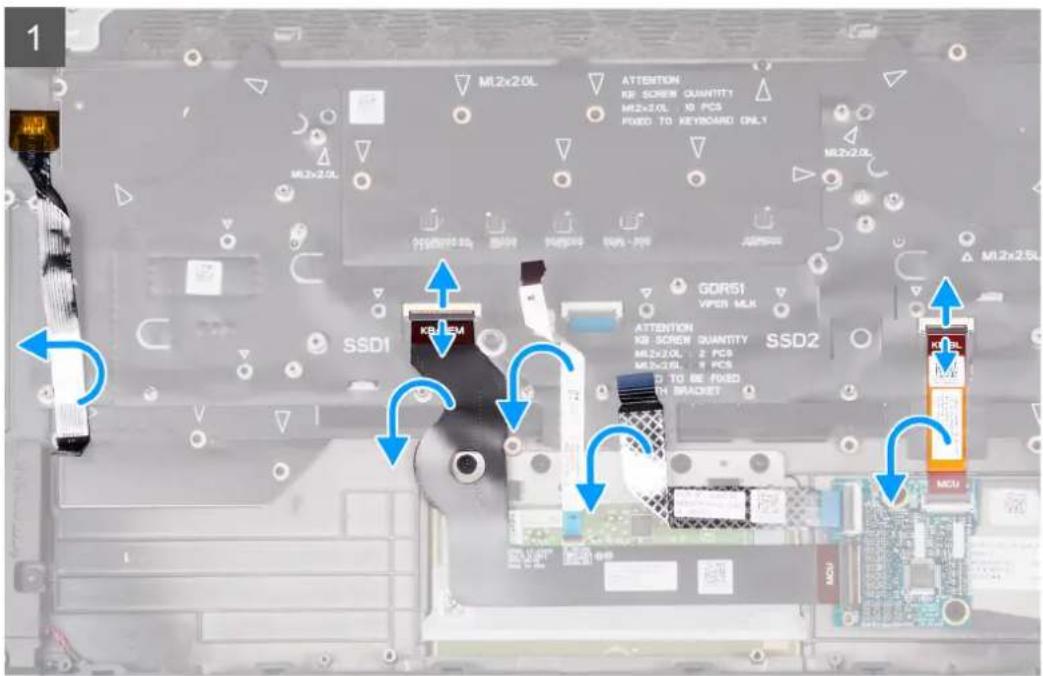

Následující obrázky znázorňují umístění dotykové podložky a postup demontáže.

4x M2x1.9

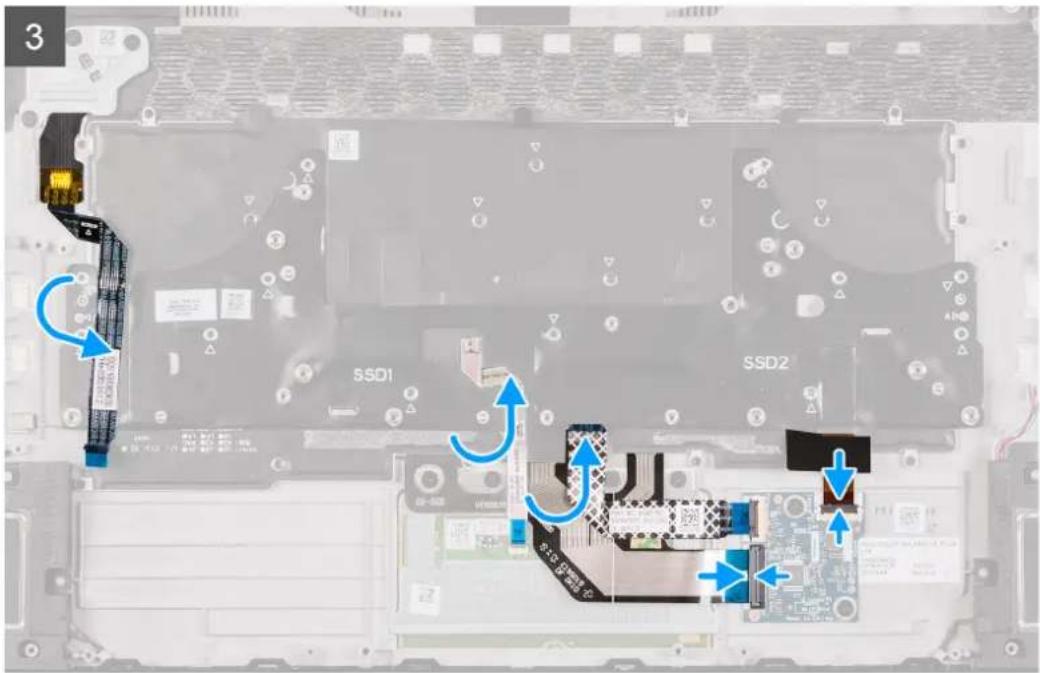

1. Otevřete západku a odpojte kabel desky ovládání klávesnice od desky ovládání klávesnice.
2. Zdvihněte kabel desky ovládání klávesnice ze sestavy opěrky pro dlaň.
3. Otevřete západku a odpojte kabel klávesnice od desky ovládání klávesnice.
4. Složte kabel klávesnice.
5. Uvolněte západku a odpojte kabel dotykové podložky od dotykové podložky.
6. Zvedněte kabel dotykové podložky ze sestavy opěrky pro dlaň.
7. Vyšroubujte čtyři šrouby (M2x1,9), kterými je dotyková podložka připevněna k sestavě opěrky pro dlaň.
8. Zvedněte dotykovou podložku ze sestavy opěrky pro dlaň.

Instalace dotykové podložky

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění dotykové podložky a postup montáže.

1. Vložte dotykovou podložku do slotu v sestavě opěrky pro dlaň.

i POZNÁMKA: Otočte počítač a otevřete displej. Oveřte, že dotyková podložka je zarovnaná na všech čtyřech stranách.

1. Zašroubujte čtyři šrouby (M2x1,9), kterými je dotyková podložka připevněna k sestavě opěrky pro dlaň.

2. Připojte kabel dotykové podložky k opěrce pro dlaň a zavřete západku.

i POZNÁMKA: Tento krok platí pouze v případě, že nevyměňujete kabel dotykové podložky.

1. Složte kabel klávesnice.

2. Připojte kabel klávesnice k desce ovládání klávesnice a upevněte západku.

3. Připojte kabel desky ovládání klávesnice k desce ovládání klávesnice a upevněte západku.

Další kroky

1. Nainstalujte baterii.

2. Nasad'te spodní kryt.

3. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Deska ovládání klávesnice

Vyjmutí desky ovládání klávesnice

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.

2. Sejměte spodní kryt.

3. Vyjměte baterii.

O této úloze

Následující obrázky znázorňují umístění desky ovládání klávesnice a postup demontáže.

2x
M2x1.9

1. Otevřete západku a odpojte kabel podsvícení klávesnice od desky ovládání klávesnice.
2. Otevřete západku a odpojte kabel desky ovládání klávesnice od desky ovládání klávesnice.
3. Otevřete západku a odpojte kabel klávesnice od desky ovládání klávesnice.
4. Vyšroubujte dva šrouby (M2x1,9), kterými je deska ovládání klávesnice připevněna k sestavě opěrky pro dlaň.
5. Vytáhněte zajišťovací výčnělek a uvolněte desku ovládání klávesnice ze sestavy opěrky pro dlaň.
6. Pomocí plastové jehly uvolněte a vyjměte desku ovládání klávesnice ze sestavy opěrky pro dlaň.

Montáž desky ovládání klávesnice

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění desky ovládání klávesnice a postup montáže.

2x M2x1.9

1. Pomocí zarovnávacích výčnělků upevněte desku ovládání klávesnice k sestavě opěrky pro dlaň.
2. Zašroubujte dva šrouby (M2x1,9), kterými je deska ovládání klávesnice připevněna k sestavě opěrky pro dlaň.
3. Připojte kabel desky ovládání klávesnice k desce ovládání klávesnice a upevněte západku konektoru.
4. Připojte kabel klávesnice k desce ovládání klávesnice a upevněte západku konektoru.
5. Připojte kabel podsvícení klávesnice k desce ovládání klávesnice a upevněte západku konektoru.

Další kroky

1. Nainstalujte baterii.
2. Nasad'te spodní kryt.
3. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Pravá deska I/O

Demontáž pravé desky I/O

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. Vyjměte disk SSD M.2 2230 nebo 2280, jestliže je některý z nich nainstalovaný ve slotu karty M.2 č. 2.

O této úloze

Následující obrázky znázorňují umístění pravé desky I/O a postup demontáže.

2x M2x3

2x M2x3

1. Odloupněte a zvedněte mylarovou pásku, kterou je zakryta základní deska.
2. Odpojte kabel reproduktorů od pravé desky I/O.
3. Vyšroubujte dva šrouby (M2x3), které připevňují kabel pravé desky I/O, jímž je pravá deska I/O připojena k základní desce.
4. Zvedněte kabel pravé desky I/O z pravé desky I/O a základní desky.
5. Vyšroubujte dva šrouby (M2x3), kterými je pravá deska I/O pripevněna k sestavě opěrky pro dlaň.
6. Zvedněte pravou desku I/O ze sestavy opěrky pro dlaň.

Montáž pravé desky I/O

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění pravé desky I/O a postup montáže.

2x M2x3

2x M2x3

1. Pomocí zarovnávacích výčnělků vložte pravou desku I/O na sestavu opěrky pro dlaň.
2. Zašroubujte dva šrouby (M2x3), kterými je pravá deska I/O pripevněna k sestavě opěrky pro dlaň.
3. Připojte kabel reproduktoru ke konektoru na pravé desce I/O.
4. Pomocí zarovnávacích kolíků připojte kabel pravé desky I/O k pravé desce I/O a základní desce.

POZNÁMKA: Kabel desky I/O je citlivý na polaritu. Aby nedošlo k poškození počítače, ověřte, že je k základní desce připojen konec kabelu s označením MB UMT.

1. Zašroubujte dva šrouby (M2x3), které připevňují kabel pravé desky I/O k pravé desce I/O a k základní desce.
2. Připevněte mylarovou pásku na základní desku.

Další kroky

1. Nainstalujte disk SSD M.2 2230 nebo 2280, jestliže některý z nich byl nainstalovaný ve slotu karty M.2 č. 2.
2. Nainstalujte baterii.
3. Nasad'te spodní kryt.
4. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Základní deska

Demontáž základní desky

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V prípadě potřeby vyjměte disk SSD M.2 2230.
5. V prípadě potřeby vyjměte disk SSD M.2 2280.
6. V případě potřeby vyjměte kartu WWAN / disk SSD M.2 2230.
7. Sejměte kryt zadního panelu I/O.
8. Vyjměte pravou desku I/O.

O této úloze

Následující obrázky znázorňují umístění základní desky a postup demontáže.

1x M2x3

3x M2x4.5

1.Odlepte mylarovou pásku, kterou je zakryta základní deska.
2. Vyšroubujte šroub (M2x3), který připevnuje držák bezdrátové karty k levé desce I/O.
3.Vyjměte držák bezdrátové karty z levé desky I/O.
4.Odpojte anténní kabely od bezdrátové karty na levé desce I/O.
5. Odlepte pásky, jimiž jsou anténní kabely pripevněny k základní desce a levému ventilátoru.
6.Zvedněte západku a odpojte kabel vypínače od levé desky I/O.
7.Odpojte kabel portu napájecího adaptéru od základní desky.
8. Vyšroubujte tři šrouby (M2x4,5), jimíž je rámeček disku SSD M.2 připevněn k základní desce.
9.Zvedněte rámeček SSD M.2 ze základní desky.
10. Zvedněte západku a odpojte kabel desky ovládání klávesnice od základní desky.
11. Zvedněte západku a odpojte kabel dotykové podložky od základní desky.
12. Zdvihněte západku a odpojte kabel displeje z konektoru na základní desce.

POZNÁMKA: Před odpojením kabelu snímače G je nutné odpojit kabel displeje.

13.Odpojte kabel snímače Tobii pro sledování očí od konektoru na základní desce.

POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané se snímačem Tobii pro sledování očí.

14.Odpojte kabel snímače G od konektoru na základní desce.
15. Vyšroubujte dva šrouby (M2x4,5), kterými je sestava ventilátoru a chladiče pripevněna k sestavě opěrky pro dlaň.
16. Vyšroubujte tři šrouby (M2x3), kterými je sestava ventilátoru a chladiče připevněna k sestavě opěrky pro dlaň.
17. Vyšroubujte pět šroubů (M2x3), kterými je základní deska připevněna k sestavě opěrky pro dlaň.
18. Vyšroubujte dva šrouby (M2x3), kterými je levá deska I/O pripevněna k sestavě opěrky pro dlaň.
19. Zvedněte sestavu základní desky ze sestavy opěrky pro dlaň a překlopte sestavu základní desky.

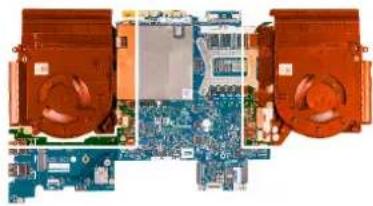

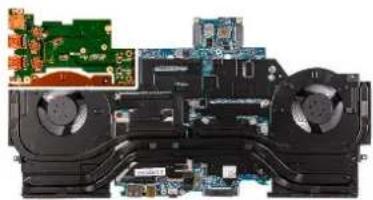

POZNÁMKA: Základní deska se demontuje jako sestava, jejíž součástí je:

• základní deska
• levá deska I/O
• sestava ventilátoru a chladiče

POZNÁMKA: Při zvedání základní desky pevně uchopte levou a pravou stranu sestavy ventilátoru a chladiče.

VÝSTRAHA: Nepodpírejte základní desku při zvedání pomocí levé desky I/O, aby nedošlo k poškození počítače.

20.Vyjměte levou desku I/O.
21. Demontujte ventilátor a sestavu chladiče.

Montáž základní desky

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění základní desky a postup montáže:

2x
M2x4.5

10x
M2×3

1. Namontujte sestavu ventilátoru a chladiče.
2. Namontujte levou desku I/O.
3. Obratte sestavu základní desky a vložte ji na sestavu opěrky pro dlaň.

i POZNÁMKA: Pří vkládání základní desky pevně uchopte levou a pravou stranu sestavy ventilátoru a chladiče.

VÝSTRAHA: Nepodpírejte základní desku při vkládání pomocí levé desky I/O, aby nedošlo k poškození počítače.

1. Otvory pro šrouby na základní desce zarovnejte s otvory pro šrouby na sestavě opěrky pro dlaň.
2. Našroubujte dva šrouby (M2x3), kterými je levá deska I/O připevněna k sestavě opěrky pro dlaň.
3. Našroubujte osm šroubů (M2x3), kterými je základní deska připevněna k sestavě opěrky pro dlaň.
4. Zašroubujte tři šrouby (M2x3), kterými je sestava ventilátoru a chladiče připevněna k sestavě opěrky pro dlaň.
5. Zašroubujte dva šrouby (M2x4,5), kterými je sestava ventilátoru a chladiče pripevněna k sestavě opěrky pro dlaň.
6. Připojte kabel snímače G ke konektoru na základní desce.

i POZNÁMKA: Kabel snímače G je třeba připojit před připojením kabelu displeje.

1. Připojte kabel snímače pro sledování očí Tobii ke konektoru na základní desce.

POZNÁMKA: Tento krok se vztahuje pouze na počítače dodávané se snímačem Tobii pro sledování očí.

1. Připojte kabel displeje ke konektoru na základní desce a zavřete západku.
2. Připojte kabel dotykové podložky k opěrce pro dlaň a zavřete západku.
3. Připojte kabel desky ovládání klávesnice k základní desce a upevněte západku.
4. Připojte kabel portu adaptéru napájení k základní desce.
5. Pomocí výčnělků na rámečku disku SSD M.2 a slotů na základní desce zarovnejte otvory pro šrouby na rámečku disku SSD M.2 s otvory pro šrouby na základní desce.
6. Zašroubujte tři šrouby (M2x4,5), jimiž je rámeček disku SSD M.2 připevněn k základní desce.
7. Ved'te anténní kabely vodítky na levém ventilátoru a základní desce.
8. Přilepte pásky, jimíž jsou anténní kabely připevněny k základní desce a levému ventilátoru.
9. Připojte anténní kabely k bezdrátové kartě na levé desce I/O.

Následující tabulka uvádí barevné schéma anténních kabelů pro bezdrátové karty podporované tímto počítačem.

Tabulka 3. Barevné schéma anténních kabelů

Konektory na bezdrátové kartě Barva anténního kabelu
Hlavní (bíly trojúhelník) Bílá nebo šedá
Pomocný (černý trojúhelník) Černá nebo oranžová

1. Připojte kabel vypínače k levé desce I/O a zavřete západku.
2. Umístěte držák bezdrátové karty na bezdrátovou kartu.
3. Zarovnejte otvor pro šroub na držáku bezdrátové karty s otvorem pro šroub na bezdrátové kartě.
4. Našroubujte šroub (M2x3), který pripevnuje držák bezdrátové karty k levé desce I/O.
5. Připevněte mylarovou pásku na základní desku.

Další kroky

1. Nainstalujte pravou desku I/O.
2. Namontujte zadní kryt I/O.
3. V prípadě potřeby nainstalujte disk SSD M.2 2230.
4. V prípadě potřeby nainstalujte disk SSD M.2 2280.
5. V prípadě potřeby nainstalujte kartu WWAN / disk SSD M.2 2230.
6. Nainstalujte baterii.
7. Nasad'te spodní kryt.
8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Levá deska I/O

Demontáž levé desky I/O

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V případě potřeby vyjměte disk SSD M.2 2230.
5. V případě potřeby vyjměte disk SSD M.2 2280.
6. V případě potřeby vyjměte kartu WWAN / disk SSD M.2 2230.
7. Sejměte kryt zadního panelu I/O.
8. Vyjměte pravou desku I/O.
9. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.

O této úloze

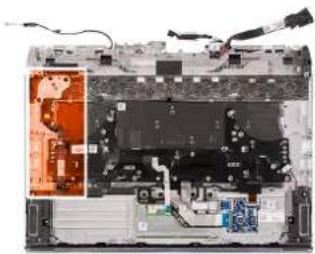

Následující obrázky znázorňují umístění levé desky I/O a postup demontáže.

1. Překlopte sestavu základní desky.
2. Vyšroubujte čtyři šrouby (M2x4,5), kterými je připevněna levá deska I/O.
3. Zvedněte levou desku I/O ze sestavy základní desky.
4. Zvedněte desku konektoru levé desky I/O ze sestavy základní desky.

Instalace levé desky I/O

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění levé desky I/O a postup montáže.

4x M2x4.5

1. Pomocí zarovnávacích výčnělků připojte desku konektoru levé desky I/O k sestavě základní desky.

POZNÁMKA: Deska konektoru desky I/O je citlivá na polaritu. Aby nedošlo k poškození počítače, využijte ke správné montáži desky konektoru desky I/O zarovnávací kolíky.

1. Pomocí zarovnávacích výčnělků vložte a připojte levou desku I/O ke konektoru na sestavě základní desky.
2. Zašroubujte čtyři šrouby (M2x4,5), kterými je levá deska I/O pripevněna k sestavě základní desky.

Další kroky

1. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
2. Nainstalujte pravou desku I/O.
3. Namontujte zadní kryt I/O.
4. V případě potřeby nainstalujte disk SSD M.2 2230.
5. V prípadě potřeby nainstalujte disk SSD M.2 2280.
6. V prípadě potřeby nainstalujte kartu WWAN / disk SSD M.2 2230.
7. Nainstalujte baterii.
8. Nasad'te spodní kryt.
9. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Sestava ventilátoru a chladiče

Demontáž sestavy ventilátoru a chladiče

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V prípadě potřeby vyjměte disk SSD M.2 2230.
5. V prípadě potřeby vyjměte disk SSD M.2 2280.

6. Sejměte kryt zadního panelu I/O.

7. Vyjměte pravou desku I/O.

8. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.

O této úloze

POZNÁMKA: V průběhu běžného provozu může být chladič velice horký. Než se ho dotknete, nechte chladič dostatečně dlouho vychladnout.

POZNÁMKA: Maximální chlazení procesoru zajistíte tím, že se nebudete dotýkat teplovodivých oblastí chladiče. Oleje obsažené v pokožce dokážou snížit teplovodivost teplovodivé pasty.

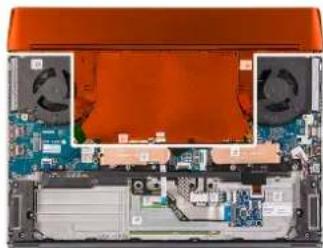

Následující obrázky znázorňují umístění sestavy ventilátoru a chladiče a postup demontáže.

1. Odpojte kabely levého a pravého ventilátoru od základní desky.
2. Překlopte sestavu základní desky.
3. V obráceném pořadí (10>9>8>7>6>5>4>3>2>1) vyšroubujte deset šroubů (M2x3), jimiž je sestava ventilátoru a chladiče pripevněna k základní desce.

POZNÁMKA: V závislosti na nainstalované samostatné grafické kartě může být počet šroubů, jimiž je sestava ventilátoru a chladiče připevněna k základní desce, 8 nebo 10.

1. Vyjměte sestavu ventilátoru a chladiče ze základní desky.

Montáž sestavy ventilátoru a chladiče

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

POZNÁMKA: Pokud vyměňujete základní desku nebo chladič, použijte teplovodivou pastu dodanou v rámci sady. Zajistíte tak dosažení správné tepelné vodivosti.

Následující obrázky znázorňují umístění sestavy ventilátoru a chladiče a postup montáže.

1. Vložte sestavu ventilátoru a chladiče na základní desku.

2. Vyrovnejte otvory pro šrouby na sestavě ventilátoru a chladiče s otvory pro šrouby na základní desce.

3. V pořadí (1>2>3>4>5>6>7>8>9>10) zašroubujte 10 šroubů (M2x3), jimiž je sestava ventilátoru a chladiče připevněna k základní desce.

POZNÁMKA: V závislosti na nainstalované samostatné grafické kartě může být počet šroubů, jimiž je sestava ventilátoru a chladiče připevněna k základní desce, 8 nebo 10.

1. Obratte sestavu základní desky.
2. Připojte kabely levého a pravého ventilátoru k základní desce.

Další kroky

1. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
2. Nainstalujte pravou desku I/O.
3. Namontujte zadní kryt I/O.
4. V prípadě potřeby nainstalujte disk SSD M.2 2230.
5. V prípadě potřeby nainstalujte disk SSD M.2 2280.
6. Nainstalujte baterii.
7. Nasad'te spodní kryt.
8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Demontáž portu napájecího adaptéru

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V případě potřeby vyjměte disk SSD M.2 2230.
5. V prípadě potřeby vyjměte disk SSD M.2 2280.
6. Sejměte kryt zadního panelu I/O.
7. Vyjměte pravou desku I/O.
8. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.

O této úloze

Následující obrázky znázorňují umístění portu napájecího adaptéru a postup demontáže.

1. Vyšroubujte dva šrouby (M2x3), kterými je port napájecího adaptéru připevněn k sestavě opěrky pro dlaň.
2. Vyjměte držák portu adaptéru napájení ze sestavy opěrky pro dlaň.
3. Vyjměte port napájecího adaptéru spolu s kabelem ze sestavy opěrky pro dlaň.

Montáž portu napájecího adaptéru

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění portu napájecího adaptéru a postup montáže.

1. Vložte port napájecího adaptéru do sestavy opěrky pro dlaň.
2. Vložte držák portu napájecího adaptéru do portu napájecího adaptéru.
3. Otvory pro šrouby na držáku portu napájecího adaptéru zarovnejte s otvory pro šrouby na sestavě opěrky pro dlaň.
4. Zašroubujte dva šrouby (M2x3), kterými je port napájecího adaptéru připevněn k sestavě opěrky pro dlaň.

Další kroky

1. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
2. Nainstalujte pravou desku I/O.
3. Namontujte zadní kryt I/O.
4. V případě potřeby nainstalujte disk SSD M.2 2230.
5. V případě potřeby nainstalujte disk SSD M.2 2280.
6. Nainstalujte baterii.
7. Nasad'te spodní kryt.
8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Sestava tlačítka napájení

Demontáž sestavy vypínače

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V případě potřeby vyjměte disk SSD M.2 2230.
5. V prípadě potřeby vyjměte disk SSD M.2 2280.
6. Sejměte kryt zadního panelu I/O.
7. Vyjměte pravou desku I/O.
8. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.

O této úloze

Následující obrázky znázorňují umístění sestavy vypínače a postup demontáže.

3x
M2x1.9

1. Vyšroubujte tři šrouby (M2x1,9), které připevňují držák vypínače k sestavě opěrky pro dlaň.
2. Vyjměte držák vypínače ze sestavy vypínače.
3. Odlepte sestavu vypínače i s kabelem ze sestavy opěrky pro dlaň.

Montáž sestavy vypínače

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění sestavy vypínače a postup montáže.

3x
M2x1.9

1. Položte sestavu vypínače i s kabelem do slotu na sestavě opěrky pro dlaň.
2. Položte držák vypínače na sestavu vypínače.
3. Otvory pro šrouby na držáku vypínače zarovnejte s otvory pro šrouby na sestavě opěrky pro dlaň.
4. Zašroubujte tři šrouby (M2x1,9), které připevňují držák vypínače k sestavě opěrky pro dlaň.
5. Upevněte kabel sestavy vypínače k sestavě opěrky pro dlaň.

Další kroky

1. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
2. Nainstalujte pravou desku I/O.
3. Namontujte zadní kryt I/O.
4. V prípadě potřeby nainstalujte disk SSD M.2 2230.
5. V prípadě potřeby nainstalujte disk SSD M.2 2280.
6. Nainstalujte baterii.
7. Nasad'te spodní kryt.
8. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Klávesnice

Demontáž klávesnice

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V prípadě potřeby vyjměte disk SSD M.2 2230.
5. V případě potřeby vyjměte disk SSD M.2 2280.
6. Sejměte kryt zadního panelu I/O.
7. Vyjměte reproduktory.

8. Vyjměte pravou desku I/O.

9. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.

10. Demontujte port napájecího adaptéru.

O této úloze

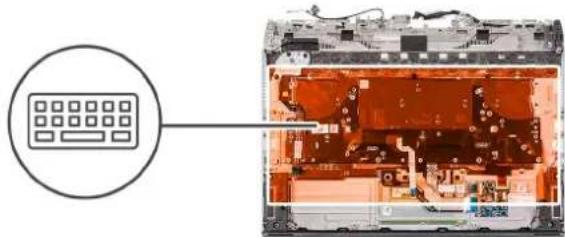

Následující obrázky znázorňují umístění klávesnice a postup demontáže.

1. Otevřete západku a odpojte kabel podsvícení klávesnice od desky ovládání klávesnice.
2. Otevřete západku a odpojte kabel desky ovládání klávesnice od desky ovládání klávesnice.
3. Otevřete západku a odpojte kabel klávesnice od desky ovládání klávesnice.
4. Složte kabel dotykové podložky nahoru, aby neležel na klávesnici.
5. Složte kabel sestavy vypínače nahoru, aby neležel na klávesnici.
6. Vyšroubujte 12 šroubů (M1,2x2,1), kterými je držák klávesnice pripevněn ke klávesnici a opěrce pro dlaň.
7. Z klávesnice zvedněte držák klávesnice.
8. Vyšroubujte 19 šroubů (M1,2x1,6), kterými je klávesnice připevněna k opěrce pro dlaň.

Montáž klávesnice

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění klávesnice a postup montáže.

3 SSD1 SSD2

Kroky

1. Vložte klávesnici s kabely na opěrku pro dlaň.
2. Otvory pro šrouby na klávesnici zarovnejte s otvory pro šrouby na opěrce pro dlaň.
3. Našroubujte 19 šroubů (M1,2x1,6), kterými je klávesnice pripevněna k opěrce pro dlaň.
4. Položte držák klávesnice na klávesnici.
5. Zarovnejte otvory pro šrouby v držáku klávesnice s otvory pro šrouby na klávesnici a opěrce pro dlaň.
6. Našroubujte 12 šroubů (M1,2x2,1), kterými je držák klávesnice pripevněn k opěrce pro dlaň.
7. Složte kabel dotykové podložky dolů, aby ležel na klávesnici.
8. Složte kabel sestavy vypínače dolů, aby ležel na klávesnici.
9. Připojte kabel podsvícení klávesnice k desce ovládání klávesnice a upevněte západku.
10. Připojte kabel desky ovládání klávesnice k desce ovládání klávesnice a upevněte západku.
11. Připojte kabel klávesnice k desce ovládání klávesnice a upevněte západku.

Další kroky

1. Nainstalujte port napájecího adaptéru.
2. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
3. Nainstalujte pravou desku I/O.
4. Namontujte zadní kryt I/O.
5. V prípadě potřeby nainstalujte disk SSD M.2 2230.
6. V prípadě potřeby nainstalujte disk SSD M.2 2280.
7. Nainstalujte baterii.
8. Nasad'te spodní kryt.
9. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Demontáž mechanické klávesnice

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.

4. V prípadě potřeby vyjměte disk SSD M.2 2230.

5. V prípadě potřeby vyjměte disk SSD M.2 2280.

6. Sejměte kryt zadního panelu I/O.
7. Vyjměte reproduktory.
8. Vyjměte pravou desku I/O.
9. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.
10. Demontujte port napájecího adaptéru.

O této úloze

i POZNÁMKA: Tento postup se vztahuje pouze na počítače dodávané s mechanickou klávesnicí.

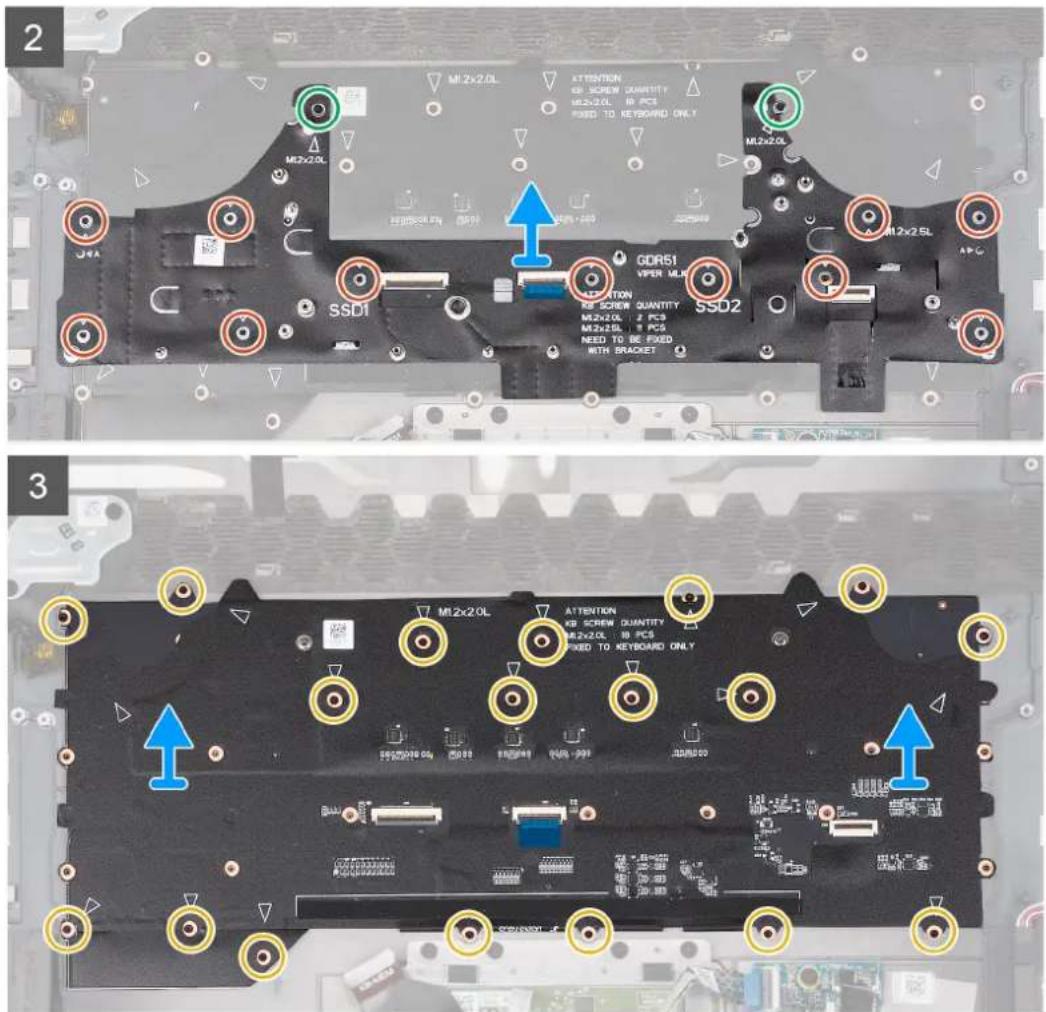

Následující obrázky znázorňují umístění klávesnice a postup demontáže.

11x M2x2.5 2x M2X2.0 18x M1.2x2

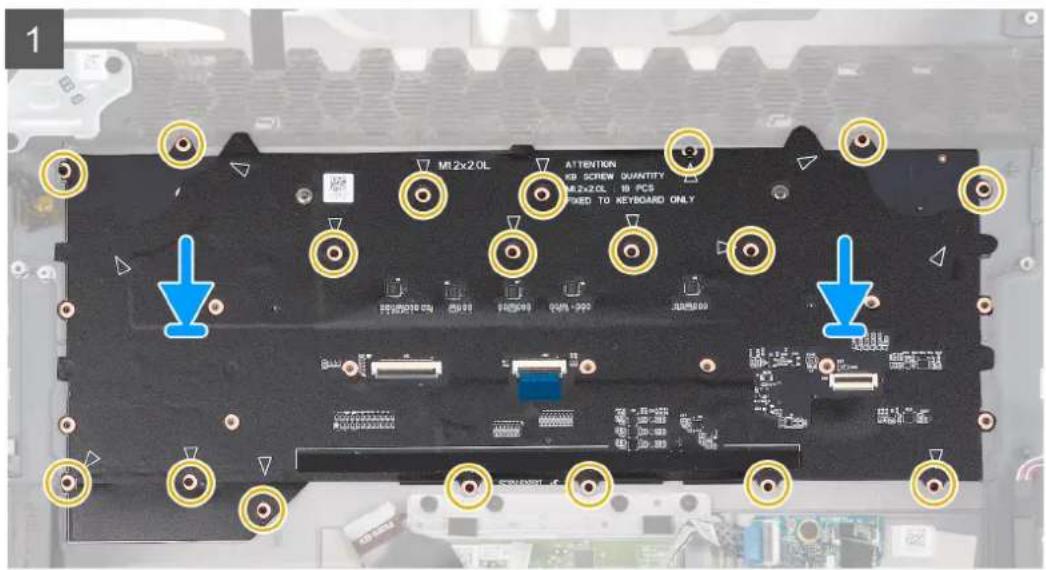

1 ML2x2.0L ATTENTION KE SCREW QUANTITY ML2x2.0L 10 PCS FIXED TO KEYBOARD ONLY ML2x2.0L GDR51 VIPER MLH ATTENTION KE SCREW QUANTITY ML2x2.0L 2 PCS ML2x2.0L 8 PCS TO BE FIXED ON BRACKET MSD1 SSD2 MSD1 MSD2 MCU

1. Otevřete západku a odpojte kabel podsvícení klávesnice od mechanické klávesnice.
2. Otevřete západku a odpojte kabel desky řadiče klávesnice od mechanické klávesnice.
3. Otevřete západku a odpojte kabel klávesnice od mechanické klávesnice.
4. Složte kabel dotykové podložky nahoru, aby neležel na mechanické klávesnici.
5. Složte kabel sestavy vypínače nahoru, aby neležel na klávesnici.
6. Vyšroubujte 2 šrouby (M2x2), kterými je držák klávesnice pripevněn ke klávesnici a opěrce pro dlaň.
7. Vyšroubujte 11 šrouby (M2x2,5), kterými je držák klávesnice pripevněn ke klávesnici a opěrce pro dlaň.
8. Z klávesnice zvedněte držák klávesnice.
9. Vyšroubujte 18 šroubů (M1,2x2), kterými je mechanická klávesnice pripevněna k opěrce pro dlaň.
   10.Zvedněte mechanickou klávesnici z opěrky pro dlaň.

Montáž mechanické klávesnice

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

i POZNÁMKA: Tento postup platí pouze v případě, že instalujete mechanickou klávesnici.

Následující obrázky znázorňují umístění klávesnice a postup montáže.

11x M2x2.5 2x M2X2.0 18x M1.2x2

1 M12x20L ATTENTION KB SCREW QUANTITY M12x20L: 8 PCS FIXED TO KEYBOARD ONLY 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB 100/200 GB

1. Vložte klávesnici s kabely na opěrku pro dlaň.
2. Otvory pro šrouby na klávesnici zarovnejte s otvory pro šrouby na opěrce pro dlaň.
3. Našroubujte 18 šroubů (M1,2x2), kterými je klávesnice pripevněna k opěrce pro dlaň.

4. Položte držák klávesnice na klávesnici.

5. Zarovnejte otvory pro šrouby v držáku klávesnice s otvory pro šrouby na klávesnici a opěrce pro dlaň.

6. Našroubujte 11 šroubů (M2x2,5), kterými je držák klávesnice pripevněn k opěrce pro dlaň.

7. Našroubujte 2 šrouby (M2x2), kterými je držák klávesnice připevněn k opěrce pro dlaň.

8. Složte kabel dotykové podložky dolů, aby ležel na klávesnici.

9. Složte kabel sestavy vypínače dolů, aby ležel na klávesnici.

10. Připojte kabel podsvícení klávesnice k desce ovládání klávesnice a upevněte západku.

11. Připojte kabel desky ovládání klávesnice k desce ovládání klávesnice a upevněte západku.

12. Připojte kabel klávesnice k desce ovládání klávesnice a upevněte západku.

Další kroky

1. Nainstalujte port napájecího adaptéru.
2. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
3. Nainstalujte pravou desku I/O.
4. Namontujte zadní kryt I/O.
5. V prípadě potřeby nainstalujte disk SSD M.2 2230.
6. V prípadě potřeby nainstalujte disk SSD M.2 2280.
7. Nainstalujte baterii.
8. Nasad'te spodní kryt.
9. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Opěrka pro dlaň

Demontáž opěrky pro dlaň

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř počítače.
2. Sejměte spodní kryt.
3. Vyjměte baterii.
4. V případě potřeby vyjměte disk SSD M.2 2230.
5. V případě potřeby vyjměte disk SSD M.2 2280.
6. Sejměte kryt zadního panelu I/O.
7. Demontujte sestavu displeje.
8. Vyjměte reproduktory.
9. Demontujte dotykovou podložku.
   10.Vyjměte desku ovládání klávesnice.
10. Vyjměte pravou desku I/O.
11. Postupujte podle kroků 1 až 19 v části „Demontáž základní desky“.
12. Demontujte port napájecího adaptéru.
    14.Demontujte sestavu vypínače.
13. Demontujte klávesnici.

O této úloze

Následující obrázky znázorňují umístění opěrky pro dlaň a postup demontáže.

Po provedení přípravných kroků zbývá pouze opěrka pro dlaň.

Montáž opěrky pro dlaň

Požadavky

Jestliže nahrazujete určitou součástku, vyjměte před montáží stávající součástku.

O této úloze

Následující obrázky znázorňují umístění opěrky pro dlaň a postup montáže.

Při montáži opěrky pro dlaň proved'te rovněž požadované následné úkony.

Další kroky

1. Nainstalujte klávesnici.
2. Nainstalujte sestavu vypínače.
3. Nainstalujte port napájecího adaptéru.
4. Postupujte podle kroků 3 až 24 v části Instalace základní desky.
5. Nainstalujte pravou desku I/O.
6. Nainstalujte desku ovládání klávesnice.
7. Nainstalujte dotykovou podložku.
8. Nainstalujte reproduktory.
9. Nainstalujte sestavu displeje.
10. Namontujte zadní kryt I/O.
11. V prípadě potřeby nainstalujte disk SSD M.2 2230.
12. V prípadě potřeby nainstalujte disk SSD M.2 2280.
13. Nainstalujte baterii.
    14.Nasad'te spodní kryt.
14. Postupujte podle pokynů v části Po manipulaci uvnitř počítače.

Ovladače a soubory ke stažení

Při odstraňování problémů, stahování nebo instalaci ovladačů se doporučuje přecíst článek 000123347 ve znalostní databázi Dell, obsahující často kladené dotazy ohledně ovladačů a souborů ke stažení.

Konfigurace systému

VÝSTRAHA: Pokud nejste odborným uživatelem počítače, nastavení konfiguračního programu BIOS neměňte. Některé změny by mohly způsobit nesprávnou funkci počítače.
i POZNÁMKA: V závislosti na počítači a nainstalovaných zařízeních se nemusí některé z uvedených položek zobrazovat.
POZNÁMKA: Než začnete používat konfigurační program systému BIOS, doporučuje se zapsat si informace z obrazovek tohoto programu pro pozdější potřebu.

Konfigurační program BIOS použijte, když chcete:

• získat informace o hardwaru nainstalovaném v počítači, například o množství paměti RAM a velikosti pevného disku,
• změnit informace o konfiguraci systému,
• nastavit nebo změnit uživatelské možnosti, například heslo uživatele, typ nainstalovaného pevného disku a zapnutí nebo vypnutí základních zařízení.

Spuštění programu pro nastavení systému BIOS

Kroky

1. Zapněte počítač.
2. Okamžitým stisknutím klávesy F2 přejdete do nastavení systému BIOS.

POZNÁMKA: Pokud čekáte příliš dlouho a objeví se logo operačního systému, počkejte, dokud se nezobrazí plocha. Poté počítač vypněte a pokus opakujte.

Navigační klávesy

i POZNÁMKA: V případě většiny možností nastavení systému se provedené změny zaznamenají, ale použijí se až po restartu počítače.

Tabulka 4. Navigační klávesy

Klávesy Navigace
Šipka nahoru Přechod na předchozí pole.
Šipka dolů Přechod na další pole.
Vstoupit Výběr hodnoty ve vybraném poli (je-li to možné) nebo přechodna odkaz v poli.
Mezerník Rozbalení a sbalení rozevírací nabídky (je-li to možné).
Karta Přechod na další specifickou oblast.	i|POZNÁMKA: Pouze u standardního grafického prohlížeče.
Esc Přechod na předchozí stránku, dokud se nezobrazí hlavní	obrazovka. Stisknutí klávesy Esc na hlavní obrazovce zobrazí zprávu s požadavkem o uložení veškerých neuložených změn a restartuje systém.

Jednorázová spouštěcí nabídka

Pro vstup do jednorázové spouštěcí nabídky zapněte počítač a ihned stiskněte klávesu F2.

Jednorázová nabídka zavádění systému obsahuje zařízení, ze kterých můžete spustit počítač, a možnost diagnostiky. Možnosti nabídky zavádění jsou následující:

• Removable Drive (Vyjímatelný disk) (je-li k dispozici)
• Pevný disk STXXXX (je-li k dispozici)

i POZNÁMKA: XXX představuje číslo jednotky SATA.

• Optical Drive (Optická jednotka) (je-li k dispozici)
- Pevný disk SATA (je-li k dispozici)
- Diagnostika

i POZNÁMKA: Po výběru možnosti Diagnostika se zobrazí obrazovka Diagnostika ePSA.

Na obrazovce se sekvencí spuštění jsou k dispozici také možnosti přístupu na obrazovku nástroje Nastavení systému.

Možnosti nástroje System Setup

Hlavní

Tabulka 5. Hlavní

Možnost Popis
Systémový čas Zobrazuje stávající čas ve formátu hh:mm:ss.
Systémové datum Zobrazí stávající datum ve formátu mm/dd/rrrr.
Verze systému BIOS Zobrazuje číslo verze systému BIOS.
Název produktu Zobrazí modelové číslo počítače.
Výrobní číslo Zobrazí výrobní číslo počítače.Inventární štítek Zobrazí inventární štítek počítače.
Typ CPU Zobrazuje typ procesoru.
Rychlost CPU Zobrazuje taktovací frekvenci procesoru.
CPU ID Zobrazí identifikační kód procesoru.
CPU L1 Cache Zobrazí velikost cache L1 procesoru.
CPU L2 Cache Zobrazí velikost cache L2 procesoru.CPU L3 Cache Zobrazí velikost cache L3 procesoru.Integrated Graphics Zobrazuje integrovanou grafiku.Discrete Graphics 1 Zobrazuje první samostatnou grafickou kartu	mainstalovanouv počítači.Zobrazuje druhou samostatnou grafickou kartu nainstalovanouv počítači.SSD.
Samostatná grafická karta 2
M.2 PCIe SSD-1 Zobrazuje typ nainstalovaného primárního disku
Typ napájecího adaptéru	Zobrazí typ napájecího adaptéru.
Systémová paměť	Zobrazí informace o systémové paměti.
Rychlost paměti	Zobrazí informace o rychlosti paměti.

Pokročilá

Tabulka 6. Pokročilá

Možnost Popis
Barva šasi Nastavuje barvu šasi.
Jazyk klávesnice Nastavuje jazyk klávesnice.
Barva klávesnice Nastavuje barvu klávesnice.
Intel SpeedStep	Tato možnost povolí nebo zakáže režim procesoru Intel SpeedStep.Povolit Intel SpeedStepVýchozí hodnota: Povoleno
Technologie Intel Speed Shift	Povolí nebo zakáže technologii Intel Speed Shift. Tato možnost umožňuje operačnímu systému automaticky vybírat odpovídající výkon procesoru.EnabledVýchozí hodnota: Povoleno
Hyper-Thread Control	Slouží k povolení či zakázání funkce HyperThreading v procesoru CooperativeEnabledVýchozí hodnota: Povoleno
Integrated NIC	Umožňuje nakonfigurovat integrovaný řadič LAN.Vyberte si jednu z následujících možností:Zakázáno:interní karta LAN je vypnuta a v operačním systému není viditelná.Povoleno:interní karta LAN je povolena.Enabled w/PXE(Povoleno s PXE) Interní karta LAN je povolena se zaváděním PXE.Výchozí: Enabled w/PXE
Spuštění při otevření víka Povolí nebo zakáže zapnutí počítače při	otevření víka.Výchozí hodnota: Povoleno
Emulace USB Povolí nebo zakáže funkci emulace USB. Tato funkc	definujejak BIOS za nepřítomnosti operačního systému, který ví o USB, manipuluje se zařízeními USB. Emulace USB je vždy povolena během POST.Výchozí hodnota: PovolenoPOZNÁMKA:Nemůžete zavést žádný typ zařízení USB (disketa, pevný disk nebo paměťový klíč), když že tato možnost vypnuta.
USB PowerShare	Povolí nebo zakáže funkci USB PowerShare. Tato funkce vám umožňuje nabíjet externí zařízení pomocí energie uložené v baterii prostřednictvím portu USB PowerShare, když je počítač vypnutý nebo v pohotovostním režimu.Enable USB PowerShare (Povolit funkci USB PowerShare)Výchozí hodnota: Povoleno

Tabulka 6. Pokročilá (pokračování)

Možnost Popis
USB Wake Support Povolí nebo zakáže, aby zařízení USB mohla pr	probouzet počítačz pohotovostního režimu.Povolení podpory probuzení přes rozhraní USBVýchozí hodnota: ZakázánoiPOZNÁMKA: Pokud bude povolena funkce USBPowerShare, zařízení připojené ke konektoru USBPowerShare nesmí počítač probudit.
SATA Operation	Umožňuje konfigurovat provozní režim integrovaného řadiče disku SATA.Vyberte si jednu z následujících možností:Disabled:Řadiče SATA jsou skryty.AHCI: Rozhraní SATA je nakonfigurováno pro režim AHCI.RAID On: Rozhraní SATA je nakonfigurováno na podporu režimu RAID.Výchozí: RAID On
Adapter Warnings	Povolí nebo zakáže nastavení výstražných zpráv systému (BIOS), pokud používáte určité typy napájecích adaptérů.Povolit varování adaptéruVýchozí hodnota: Povoleno
Chování funkční klávesy Umožňuje nastavit funkční klávesu nebo m	multimedialní klávesu,aby se chovala jako výchozí funkční klávesa.Výchozí hodnota: Function key (Funkční klávesa)
Stav baterie Zobrazí stav baterie.	Povolí nebo zakáže funkce Intel Software Guard Extensions.Výchozí nastavení: Software Controlled (Řízeno softwarově)Zobrazuje velikost vyhrazené paměti pro technologii Intel Software Guard Extensions.
Funkce Intel Software Guard Extensions
Intel Software Guard Extensions allocated memory size
Kamera	Povolí nebo zakáže podporu technologie Thunderbolt.Možnosti jsou následující:EnabledDisabledVýchozí hodnota: Zakázáno
Thunderbolt
Thunderbolt Boot Support (Podpora spouštění ze zařízení Thunderbolt)	Povolí nebo zakáže spouštění z úložných zařízení připojených k portu Thunderbolt.Výchozí hodnota: Zakázáno

Zabezpečení

Tabulka 7. Zabezpečení

Možnost Popis
Unlock Setup Status Zobrazí	se v případě, když se odemkne stav nastavení.

Tabulka 7. Zabezpečení (pokračování)

Možnost Popis
Stav hesla správce Zobrazi se	v prípadě, když se vymaze nebo nastavi heslo správce.Výchozí hodnota: Not set (Nenastaveno)
Stav systémového hesla Zobrazi se	v prípadě, když se vymaze nebo nastavi systémové heslo.Výchozí hodnota: Not set (Nenastaveno)
Admin Password	Slouží k nastavení, změně a smazání hesla správce.Výzvy k nastavení hesla jsou:Zadat staré heslo:Zadat nové heslo:Potvrdit nové heslo:Po nastavení hesla klikněte na tlačítko OK.1POZNÁMKA:Při prvním prihlásení je pole Zadat staré heslo označeno jako Nenastaveno. Proto je nutné nastavit heslo při prvním prihlásení a poté můžete heslo změnit nebo odstranit.
System Password	Umožňuje nastavit, změnit či smazat systémové heslo.Výzvy k nastavení hesla jsou:Zadat staré heslo:Zadat nové heslo:Potvrdit nové heslo:Po nastavení hesla klikněte na tlačítko OK.1POZNÁMKA:Při prvním prihlásení je pole Zadat staré heslo označeno jako Nenastaveno. Proto je nutné nastavit heslo při prvním prihlásení a poté můžete heslo změnit nebo odstranit.
Strong Password	Umožní vynutit, aby bylo vždy nastaveno silné heslo.Povolit vyncení silného heslaTato volba není ve výchozím nastavení nastavena.
Password Configuration	Umožňuje určit délku hesla. Minimálně 4, maximálně 32 znaků
Password Bypass	Umožňuje obejít výzvy k zadání systémového hesla a hesla interního disku HDD při jejich nastavení během restartu počitače.Vyberte si jednu z následujících možností:Zakázáno: Vždy se zobrazí výzva k zadání systémového hesla a hesla interního pevného disku. Tato možnost je ve výchozím nastavení povolena.Přemostění při restartu: Obejde výzvy k zadání hesla při restartu (restartu při spuštěném systému).
Password Change	Slouží ke změně systémového hesla, pokud je nastaveno heslo správce.Povolit změny bez zadání hesla správceTato možnost je ve výchozím nastavení povolena.
Non-Admin Setup Changes	Umožňuje určit, zda jsou po nastavení hesla správce povoleny změny v možnostech nastavení. Pokud je tato možnost zakázána, pak jsou možnosti nastavení uzamčeny heslem správce.Povolit změny bezdrátového přepínačeTato volba není ve výchozím nastavení nastavena.
UEFI Capsule Firmware Updates	Umožňuje aktualizovat systém BIOS prostřednictvím balíčků s aktualizací UEFI Capsule.Povolit aktualizace firmwaru UEFI Capsule

Tabulka 7. Zabezpečení (pokračování)

Možnost Popis
	Tato možnost je ve výchozím nastavení povolena.
TPM 2.0 Security	Slouží k povolení a zakázání modulu TPM (Trusted Platform Module) po spuštění počítače (POST).Možnosti jsou následující:Modul TPM zapnut – výchozíVyčistitObejití PPI pro povolení příkazů – výchozíObejití PPI pro zakázání příkazůPPI Bypass for Clear CommandPovolit atestaci – výchozíPovolit úložiště klíče – výchozíSHA-256 – výchozíVyberte si jednu z následujících možností:Zakázánopovoleno – výchozí
TPM Security	Slouží k povolení modulu TPM (Trusted Platform Module) po spuštění počítače (POST).Výchozí nastavení: Tato volba není ve výchozím nastavení nastavena.
PPI Bypass for Clear Command	Umožňuje řídit rozhraní fyzické přítomnosti (PPI) modulu TPM. Při povolení umožňuje toto nastavení operačnímu systému přeskočit uživatelskou výzvu BIOS PPI v rámci příkazu Clear. Změny tohoto nastavení se uplatní okamžitě.
Computrace (R)	Umožňuje aktivaci nebo zakázání volitelného softwaru Computrace.Možnosti jsou následující:DeactivateZakázatAktivovat – výchozí

Bezpečné zavádění

Tabulka 8. Secure Boot

Možnost Popis
Bootovací seznam Zobrazí dostupné možnosti zavádění systému.	LegacyUEFIVýchozí hodnota: UEFI
Přidat možnost spouštění prohlížeče souborů Umožňuje přidat možnosti spouštění systému.
Odstranit možnost spouštění z prohlížeče souborů Umožňuje odstranit možnosti spouštění systému.
Secure Boot Povolí nebo zakáže funkci bezpečného spouštění systému.Vyberte si jednu z následujících možností:Povolit zabezpečené spuštěníZakázat zabezpečené spuštěníVýchozí hodnota: Povoleno
Legacy Option ROMs Povolí nebo zakáže starší varianty pamětí ROM.Výchozí hodnota: Zakázáno

Tabulka 8. Secure Boot (pokračování)

Možnost Popis
Pokus o starší způsob zavádění	Povolí nebo zakáže pokus o starší způsob spouštění.Výchozí hodnota: Zakázáno
Priority možnosti spouštění Zobrazi sekvenci spouštění systému.
Možnost spouštění #1 Zobrazi dostupnou první možnost zavádění systému.
Možnost spouštění #2 Zobrazi dostupnou druhou možnost zavádění systému.
Možnost spouštění #3 Zobrazi dostupnou třetí možnost zavádění systému.

Ukončit

Tabulka 9. Ukončit

Možnost Popis
Uložit změny a resetovat	Umožňuje ukončit nástroj pro nastavení systému a uložit změny.
Zrušit změny a resetovat	Umožňuje ukončit nástroj pro nastavení systému a nahrát předchozí hodnoty všech nastavení systému.
Obnovit výchozí nastavení Umožňuje obnovit výchozí hodnoty všech nastavení systému.
Zrušit změny Umožňuje nahrát předchozí hodnoty všech nastavení systému.
Uložit změny Umožňuje uložit změny všech možností nastavení systému.

Systémové heslo a heslo pro nastavení

Tabulka 10. Systémové heslo a heslo pro nastavení

Typ hesla Popis
Heslo systému Heslo, které je třeba zadat pro přihlášení k systému
Heslo nastavení Heslo, které je třeba zadat před získáním přístupu	a možnostíprovádění změn v nastavení systému BIOS v počítači.

Můžete vytvořit systémové heslo a zabezpečit počítač heslem.

VÝSTRAHA: Heslo nabízí základní úroveň zabezpečení dat v počítači.

VÝSTRAHA: Pokud počítač nebude uzamčen nebo zůstane bez dozoru, k uloženým datům může získat přístup kdokoli.

i POZNÁMKA: Systémové heslo a heslo nastavení jsou zakázána.

Přírazení hesla konfigurace systému

Požadavky

Nové systémové heslo nebo heslo správce lze nastavit pouze v případě, že je stav Not Set.

O této úloze

Nástroj Konfigurace systému otevřete stisknutím tlačítka F12 ihned po spuštění či restartu počítače.

Kroky

1. Na obrazovce System BIOS nebo System Setup vyberte možnost Security a stiskněte klávesu Enter.

Otevře se obrazovka Security.

1. Zvolte možnost System/Admin Password a v poli Enter the new password vytvořte heslo.

Nové heslo systému přiřad'te podle následujících pokynů:

• Heslo smí obsahovat nejvýše 32 znaků.
• Heslo smí obsahovat čísla od 0 do 9.
• Povolena jsou pouze malá písmena, velká písmena jsou neplatná.

• Platné jsou pouze následující zvláštní znaky: mezera, (”), (+), (), (-), (.), (/), (;), ([), (), (]), (^).

• Vypište systémové heslo, které jste zadali dříve do pole Confirm new password a klikněte na možnost OK.

• Po stisku klávesy Esc se zobrazí zpráva s požadavkem na uložení změn.
• Stiskem klávesy Y změny uložíte.

Počítač se restartuje.

Odstranění nebo změna stávajícího hesla konfigurace systému

Požadavky

Před pokusem o odstranění nebo změnu stávajícího hesla k systému a/nebo konfiguraci ověřte, zda je možnost Password Status v programu System Setup nastavena na hodnotu Unlocked. Pokud je možnost Password Status nastavena na hodnotu Locked, stávající heslo k systému a/nebo konfiguraci nelze odstranit ani změnit.

O této úloze

Nástroj Konfigurace systému otevřete stisknutím tlačítka F12 ihned po spuštění či restartu počítače.

Kroky

1. Na obrazovce System BIOS nebo System Setup vyberte možnost System Security a stiskněte klávesu Enter. Otevře se obrazovka System Security.
2. Na obrazovce System Security ověřte, zda je v nastavení Password Status vybrána možnost Unlocked.
3. Vyberte možnost System Password, upravte nebo smažte stávající heslo systému a stiskněte klávesu Enter nebo Tab.
4. Vyberte možnost Setup Password, upravte nebo smažte stávající heslo k nastavení a stiskněte klávesu Enter nebo Tab.

POZNÁMKA: Jestliže heslo k systému či nastavení měníte, vložte na vyžádání nové heslo ještě jednou. Pokud heslo k systému či nastavení mažete, potvrd'te na vyžádání smazání hesla.

1. Po stisknutí klávesy Esc se zobrazí zpráva s požadavkem na uložení změn.
2. Stiskem klávesy Y uložíte změny a nástroj Nastavení systému ukončíte. Počítač se restartuje.

Vymazání nastavení CMOS

O této úloze

VÝSTRAHA: Vymazáním nastavení CMOS resetujete nastavení systému BIOS v počítači.

Kroky

1. Sejměte spodní kryt.
2. Odpojte kabel baterie od základní desky.
3. Stiskněte vypínač na 15 sekund.
4. Počkejte jednu minutu.
5. Připojte kabel baterie k základní desce.
6. Nasad'te spodní kryt.

Vymazání hesla k systému BIOS (nastavení systému) a systémových hesel

O této úloze

Potřebujete-li vymazat systémové heslo nebo heslo k systému BIOS, kontaktujte technickou podporu společnosti Dell dle popisu na webové stránce www.dell.com/contactdell.

POZNÁMKA: Více informací o způsobu resetování hesel k systému Windows nebo k určité aplikaci naleznete v dokumentaci k systému Windows nebo k dané aplikaci.

Aktualizace systému BIOS

Aktualizace systému BIOS v prostředí systému Windows

Kroky

1. Přejděte na web www.dell.com/support.
2. Klikněte na možnost Podpora produktu. Do pole Vyhledat podporu, zadejte výrobní číslo počítače a klikněte na možnost Vyhledat.
   POZNÁMKA: Pokud výrobní číslo nemáte k dispozici, použijte k automatickému rozpoznání počítače funkci nástroje SupportAssist. Můžete rovněž použít ID produktu nebo ručně vyhledat model počítače.

1. Klikněte na možnost Ovladače a soubory ke stažení. Rozbalte nabídku Najít ovladače.

2. Vyberte operační systém nainstalovaný v počítači.

3. V rozbalovací nabídce Kategorie vyberte možnost BIOS.

4. Vyberte nejnovější verzi systému BIOS a kliknutím na odkaz Stáhnout stáhněte soubor se systémem BIOS do počítače.

5. Po dokončení stahování přejděte do složky, kam jste soubor s aktualizací systému BIOS uložili.

6. Dvakrát klikněte na ikonu souboru s aktualizací systému BIOS a postupujte podle pokynů na obrazovce.

Další informace najdete v článku 000124211 znalostní báze na adrese www.dell.com/support.

Aktualizace systému BIOS pomocí jednotky USB v prostředí systému Windows

Kroky

1. Postupujte podle kroků 1 až 6 v části Aktualizace systému BIOS v prostředí systému Windows a stáhněte si nejnovější aktualizační soubor pro systém BIOS.
2. Vytvořte spustitelnou jednotku USB. Další informace naleznete v článku znalostní báze 000145519 na adrese www.dell.com/support.
3. Zkopírujte aktualizační soubor systému BIOS na spustitelnou jednotku USB.
4. Připojte spustitelnou jednotku USB k počítači, který potřebuje aktualizaci systému BIOS.
5. Restartujte počítač a stiskněte klávesu F12.
6. Zvolte jednotku USB z Jednorázové nabídky spuštění.
7. Zadejte název aktualizačního souboru systému BIOS a stiskněte klávesu Enter.
   Zobrazí se Nástroj pro aktualizaci systému BIOS.
8. Postupujte podle pokynů na obrazovce a dokončete aktualizaci systému BIOS.

Aktualizace systému BIOS z jednorázové spouštěcí nabídky klávesy F12

Aktualizujte systém BIOS v počítači pomocí souboru update.exe určeného k aktualizaci systému BIOS, který je zkopírovaný na jednotku USB se systémem souborů FAT32, a spuštěním počítače z jednorázové spouštěcí nabídky klávesy F12.

O této úloze

Aktualizace systému BIOS

Soubor aktualizace systému BIOS můžete spustit ze systému Windows pomocí spustitelné jednotky USB nebo můžete systém BIOS v počítači aktualizovat z jednorázové spouštěcí nabídky klávesy F12.

Větsina počítačů Dell, které byly vyrobeny po roce 2012, zahrnuje tuto funkci. Funkci si můžete ověřit spuštěním počítače do jednorázové spouštěcí nabídky klávesy F12, ve které je mezi možnostmi spuštění uvedena možnost AKTUALIZACE FLASH SYSTÉMU BIOS. Pokud je možnost uvedena, pak systém BIOS podporuje tento způsob aktualizace systému BIOS.

POZNÁMKA: Tuto funkci mohou použít pouze počítače s možností Aktualizace Flash systému BIOS v jednorázové spouštěcí nabídce klávesy F12.

Aktualizace z jednorázové spouštěcí nabídky

Chcete-li aktualizovat systém BIOS z jednorázové spouštěcí nabídky klávesy F12, budete potřebovat:

• jednotku USB naformátovanou na systém souborů FAT32 (jednotka nemusí být spustitelná),
• spustitelný soubor systému BIOS, který jste stáhli z webových stránek podpory Dell a zkopírovali do kořenového adresáře jednotky USB,
• napájecí adaptér připojený k počítači,
• funkční baterii počítače, umožňující aktualizaci systému BIOS.

Chcete-li spustit proces aktualizace systému BIOS z nabídky klávesy F12, vykonejte následující kroky:

VÝSTRAHA: Nevypínejte počítač v průběhu aktualizace systému BIOS. Jestliže počítač vypnete, nemusí se znovu spustit.

Kroky

1. Jednotku USB, na kterou jste zkopírovali aktualizaci, vložte do portu USB v počítači, který je ve vypnutém stavu.
2. Zapněte počítač, stisknutím klávesy F12 vstupte do jednorázové spouštěcí nabídky, pomocí myši nebo šipek označte možnost BIOS Update a stiskněte klávesu Enter. Zobrazí se nabídka pro aktualizaci systému BIOS.
3. Klikněte na možnost Aktualizace ze souboru.
4. Zvolte externí zařízení USB.
5. Zvolte soubor, dvakrát klikněte na cílový soubor s aktualizací a poté klikněte na možnost Odeslat.
6. Klikněte na možnost Aktualizace systému BIOS. Počítač se restartuje a provede aktualizaci systému BIOS.
7. Po dokončení aktualizace systému BIOS se počítač znovu restartuje.

Aktualizace systému BIOS v systémech s povoleným softwarem BitLocker

VÝSTRAHA: Jestliže není technologie BitLocker před aktualizací systému BIOS pozastavena, při dalším restartu systém nerozezná klíč BitLocker. Budete vyzváni k vložení obnovovacího klíče a systém o něj bude žádat při každém restartu. Pokud obnovovací klíč není znám, může to vést ke ztrátě dat nebo ke zbytečné reinstalaci operačního systému. Další informace o tomto tématu naleznete v článku znalostní báze: 000134415.

Řešení potíží

Manipulace s vyboulenými lithium-iontovými bateriemi

Jako většina notebooků i notebooky Dell používají lithium-iontové baterie. Jedním z takových typů baterií je lithium-iontová polymerová baterie. Lithium-iontové polymerové baterie se v posledních letech těší zvýšené oblibě a staly se standardní výbavou v elektronickém odvětví díky oblibě u zákazníků, která pramení z tenké konstrukce (především v novějších, velmi tenkých noteboocích) a dlouhé životnosti baterií. Neoddělitelným průvodním jevem lithium-iontové polymerové technologie je možnost vyboulení bateriových článků.

Vyboulená baterie může ovlivnit výkon notebooku. Aby nemohlo dojít k dalšímu poškozování krytu zařízení nebo interních součástí a následné poruše, přestaňte notebook používat, odpojte napájecí adaptér a nechte baterii vybít.

Vyboulené baterie by se neměly používat. Je třeba je vyměnit a vhodným způsobem zlikvidovat. Doporučujeme kontaktovat podporu produktů společnosti Dell, kde vám sdělí možnosti výměny vyboulené baterie v rámci platné záruky nebo smlouvy o poskytování služeb, včetně možností výměny autorizovaným servisním technikem společnosti Dell.

Manipulace a výměna lithium-iontových baterií se řídí následujícími pokyny:

• Při manipulaci s lithium-ionotovými bateriemi postupujte opatrně.
• Před vyjmutím ze systému baterii vybijte. Baterii lze vybít odpojením napájecího adaptéru od systému a provozem systému pouze na baterii. Jakmile se systém při stisknutí vypínače znovu nespustí, je baterie zcela vybitá.
• Nerozbíjejte, neupouštějte, nedeformujte ani neprobíjejte baterii cizími objekty.
• Nevystavujte baterii vysokým teplotám a nerozebírejte bateriové sady a články.
• Nevyvíjejte tlak na povrch baterie.
• Neohýbejte baterii.
• Nepoužívejte k vypáčení nebo vytažení baterie žádné nástroje.
• Pokud se baterie zasekne v zařízení následkem vyboulení, nepokoušejte se ji uvolnit. Propíchnutí, ohnutí nebo rozbití baterie může být nebezpečné.
• Nepokoušejte se do notebooku namontovat poškozenou nebo vyboulenou baterii.
• Vyboulené baterie kryté zárukou je třeba vrátit společnosti Dell ve schváleném přepravním obalu (dodaném společností Dell). Důvodem je dodržení přepravních předpisů. Vyboulené baterie, které zárukou kryty nejsou, je třeba zlikvidovat ve schváleném recyklačním středisku. Kontaktuje podporu produktů společnosti Dell na stránkách https://www.dell.com/support a vyžádejte si pomoc a další pokyny.
• V případě použití baterie od jiného výrobce než společnosti Dell nebo nekompatibilní baterie hrozí zvýšené nebezpečí požáru nebo výbuchu. Baterii nahrazujte pouze kompatibilní baterií určenou pro váš počítač, kterou zakoupíte u společnosti Dell. V tomto počítači nepoužívejte baterie vyjmuté z jiných počítačů. Vždy objednávejte originální baterie na stránkách https://www.dell.com nebo jiným způsobem přímo od společnosti Dell.

Lithium-iontové baterie se mohou vyboulit z různých důvodů, například kvůli stáří, počtu nabíjecích cyklů nebo působení vysokých teplot. Více informací o zvýšení výkonnosti a životnosti baterie v notebooku a minimalizaci možnosti vzniku uvedeného problému naleznete v článku Baterie v noteboocích Dell – často kladené dotazy.

Indikátory diagnostiky systému

Indikátor stavu napájení a baterie

Indikátor stavu napájení a baterie indikuje stav napájení a baterie v počítači. Existují tyto stavy napájení:

Svítí bíle: napájecí adaptér je připojen a baterie je nabita na více než 5 %.

Svítí žlutě: počítač je napájen z baterie a ta je nabita na méně než 5 %.

Nesvítí:

• Napájecí adaptér je připojen a baterie je plně nabita.
• Počítač je napájen z baterie a ta je nabita na více než 5 %.
• Počítač je v režimu spánku, hibernace nebo je vypnutý.

Indikátor stavu napájení a baterie může také blikat červeně nebo modře, v závislosti na předdefinovaných „kódech pípání“, které indikují různé závady.

Indikátor stavu napájení a baterie například dvakrát červeně blikne, poté následuje pauza a pak blikne třikrát modře, poté opět následuje pauza. Tento vzor blikání 2, 3 pokračuje, dokud se počítač nevypne, což signalizuje, že nebyla detekována žádná paměť nebo RAM.

Následující tabulka ukazuje různé vzory signalizace indikátoru stavu napájení a baterie a související problémy.

POZNÁMKA: Následující diagnostické kódy indikátoru a doporučená řešení slouží servisním technikům společnosti Dell k odstraňování problémů. Odstraňování problémů a opravy byste měli provádět pouze po autorizaci nebo výzvě tým technické pomoci Dell. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka společnosti Dell.

Tabulka 11. Diagnostické signály indikátoru LED

Kódy diagnostických indikátorů (červená, modrá)	Popis problému
2, 1 Selhání procesoru
2, 2 Základní deska: selhání systému BIOS nebo paměti ROM (Read-Only Memory)
2, 3 Nezjištěna žádná paměť nebo RAM (Random-Access Memory)
2, 4 Selhání paměti nebo RAM (Random-Access Memory)
2, 5 Nainstalovaná neplatná paměť
2, 6 Chyba základní desky nebo čipové sady
2, 7 Selhání displeje – zpráva systému SBIOS
3, 1 Selhání knoflíkové baterie
3, 2 Chyba rozhraní PCI / grafické karty / čipu
3, 3 Bitová kopie pro obnovení systému nebyla nalezena.
3, 4 Bitová kopie pro obnovení systému byla nalezena, ale je neplatná.
3, 5 Závada napájecí větve
3, 6 Neúplná aktualizace systému BIOS
3, 7 Chyba rozhraní Management Engine (ME)

Diagnostika SupportAssist (dříve známá jako diagnostika ePSA) provádí celkovou kontrolu hardwaru. Diagnostika SupportAssist je integrována do systému BIOS a je spouštěna interně tímto systémem. Diagnostika SupportAssist poskytuje sadu možností pro konkrétní zařízení nebo jejich skupiny. Umožňuje:

• Spouštět testy automaticky nebo v interaktivním režimu.
• Opakovat testy
• Zobrazit nebo ukládat výsledky testů
• Procházet testy, zavádět dodatečné možnosti testů a zprostředkovávat dodatečné informace o zařízeních, u kterých test selhal.
• Prohlížet stavové zprávy s informacemi o úspěšném dokončení testu.
• Zobrazovat chybové zprávy, které indikují, zda byly během testu zjištěny problémy.

POZNÁMKA: Některé testy jsou určeny pro konkrétní zařízení a vyžadují zásah uživatele. Při provádění diagnostických testů budťe vždy přítomni u počítače.

Další informace naleznete v pasáži Kontrola výkonu systému před spuštěním v aplikaci SupportAssist.

Obnovení operačního systému

Jestliže se počítač ani opakovaných pokusech nemůže spustit do operačního systému, automaticky se spustí nástroj Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery je samostatný nástroj, který se do počítačů Dell instaluje společně s operačním systémem Windows. Obsahuje nástroje pro diagnostiku a odstraňování problémů, k nimž může dojít předtím, než se počítač spustí do operačního systému. Umožňuje zjistit problémy s hardwarem, opravit počítač, provést zálohování souborů nebo obnovit počítač do továrního nastavení.

Nástroj Ize také stáhnout z webové stránky podpory Dell Support a vyřešit problémy s počítačem v případě, že se jej nepodaří spustit do primárního operačního systému kvůli problémům se softwarem nebo hardware.

Více informací o nástroji Dell SupportAssist OS Recovery naleznete v uživatelské příručce Dell SupportAssist OS Recovery User's Guide na stránkách www.dell.com/serviceabilitytools. Klikněte na možnost SupportAssist a poté na možnost SupportAssist OS Recovery.

Možnosti záložních médií a obnovy

Doporučuje se vytvořit jednotku pro obnovení, s níž lze vyřešit potíže a problémy, které se mohou v systému Windows objevit. Společnost Dell nabízí několik možností pro obnovení operačního systému Windows v počítači Dell. Chcete-li získat více informací, přejděte na stránku Média pro zálohování a možnosti společnosti Dell pro obnovení systému Windows.

Restart napájení sítě Wi-Fi

O této úloze

Pokud počítač nemůže přístupovat k internetu kvůli problému s konektivitou Wi-Fi, můžete provést restart napájení sítě Wi-Fi. Následující postup obsahuje kroky potřebné k provedení restartu napájení sítě Wi-Fi.

i POZNÁMKA: Někteří poskytovatelé internetového připojení poskytují kombinované zařízení modem-směrovač.

Kroky

1. Vypněte počítač.
2. Vypněte modem.
3. Vypněte bezdrátový směrovač.
4. Počkejte 30 sekund.
5. Zapněte bezdrátový směrovač.
6. Zapněte modem.
7. Zapněte počítač.

Odstranění zbytkové statické elektriny (úplný reset)

O této úloze

Flea power je zbytková statická elektřina, která zůstává v počítači i po jeho vypnutí a vyjmutí baterie.

Z bezpečnostních důvodů a kvůli ochraně citlivých elektronických součástí počítače je třeba před demontáží nebo výměnou jakékoli součásti počítače odstranit statickou elektřinu.

Odstranění statické elektriny, známé také jako „úplný reset“, je rovněž běžný krok při odstraňování problémů, jestliže se počítač nezapíná nebo nespouští do operačního systému.

Postup odstranění zbytkové statické elektřiny (úplný reset)

Kroky

1. Vypněte počítač.
2. Odpojte napájecí adaptér od počítače.
3. Sejměte spodní kryt.

4.Vyjměte baterii.
5. Stisknutím a podržením vypínače po dobu 20 sekund vybijte statickou elektrinu.
6.Nainstalujte baterii.
7.Nasad'te spodní kryt..
8. Připojte napájecí adaptér do počítače.
9.Zapněte počítač.

POZNÁMKA: Více informací o úplném resetování naleznete v článku 000130881 znalostní databáze na adrese www.dell.com/support/home/cs-cz.

Nápověda k produktům Alienware a kontakt

Zdroje pro vyhledání nápovědy

Informace a nápovědu k produktům a službám Alienware naleznete v těchto zdrojích online samostatné nápovědy:

Tabulka 12. Produkty Alienware a zdroje online samostatné nápovědy

Zdroje pro vyhledání nápovědy Umístění zdrojů
Informace o produktech a službách společnosti Alienware	www.alienware.com
Aplikace My Dell
Tipy
Kontaktujte oddělení podpory	V hledání Windows zadejte text Kontaktujte podporu a poté stiskněte klávesu Enter.
Nápověda k operačnímu systému online www.dell.com/support/windows
Přistupujte ke špičkovým řešením, diagnostice, ovladačům a souborům ke stažení a získejte více informací o počítači prostřednictvím videí, návodů a dokumentů.	Počítač Alienware má jedinečný identifikátor v podobě výrobního čísla nebo kódu Express Service Code. Chcete-li zobrazit relevantní podpůrné zdroje k počítači Dell, zadejte výrobní číslo nebo kód Express Service Code na stránce www.dell.com/support.Další informace o umístění výrobního čísla u vašeho počítače naleznete v části Vyhledání výrobního čísla u vašeho počítače.
VR podpora https://www.dell.com/support/article/cs-cz/sln30	1527/dell-podpora-pro-alienware-vr?lang=cs
Video s podrobnými pokyny k opravám počítače	www.youtube.com/alienwareservices

Kontakt na podporu k produktům Alienware

Pokud máte zájem o informace o produktech Alienware či technickou podporu nebo pokud máte potíže se zákaznickým servisem, navštivte adresu www.alienware.com.

POZNÁMKA: Dostupnost se liší v závislosti na zemi/oblasti a produktu a některé služby nemusí být ve vaší zemi/oblasti k dispozici.
POZNÁMKA: Pokud nemáte aktivní internetové připojení, můžete najít kontaktní informace na nákupní faktuře, balicím seznamu, účtence nebo v katalogu produktů společnosti Dell.
