LD 1337 F - TV nábytek ECG - Bezplatný návod k obsluze

Typ produktu	Univerzální nástěnný držák na televizi
Značka	ECG
Model	LD 1337 F
Kompatibilní velikosti televizorů	24" - 42"
Maximální hmotnost televizoru	25 kg
Podporované standardy VESA	75x75, 100x100, 200x100, 200x200 mm
Vzdálenost od stěny	19 mm
Kompatibilita se stěnou	Dřevěné nosníky (sloupky) a pevný beton
Způsob instalace	Nástěnná deska upevněná šrouby a hmoždinkami; adaptér televizoru připevněný k televizoru
Součástí balení	Šrouby (M4, M5, M6 v různých délkách), podložky, distanční podložky, nástěnné šrouby, hmoždinky
Bezpečnostní prvek	Bezpečnostní šrouby na spodní straně pro zajištění televizoru na držáku
Potřebné nářadí	Vrtačka, šroubovák, klíč, měřicí páska
Doporučený personál	Minimálně dvě osoby pro instalaci; doporučen odborník
Bezpečnostní normy	Splňuje směrnice EU o elektromagnetické kompatibilitě a elektrické bezpečnosti
Prostředí použití	Pouze pro vnitřní použití v domácnosti
Likvidace	Recyklujte jako elektronický odpad; nevyhazujte do směsného odpadu

Často kladené otázky - LD 1337 F ECG

Jaké velikosti televizorů jsou kompatibilní s držákem ECG LD 1337 F?

Držák je navržen pro televizory s úhlopříčkou od 24 palců do 42 palců.

Jaká je maximální hmotnost, kterou držák unese?

Maximální hmotnost televizoru je 25 kg (55 liber). Nepřekračujte tento limit.

Které standardy VESA tento držák podporuje?

Podporuje standardy VESA: 75x75, 100x100, 200x100 a 200x200 mm.

Jaké nářadí je potřeba k instalaci?

Budete potřebovat vrtačku, šroubovák, klíč a měřicí pásku. Doporučuje se také vodováha.

Mohu tento držák nainstalovat na betonovou zeď?

Ano, je vhodný pro pevné betonové stěny. Použijte přiložené hmoždinky (L) a vyvrtejte otvory o průměru 10 mm do hloubky 50 mm.

Jak daleko od stěny bude můj televizor umístěn?

Televizor bude umístěn přibližně 19 mm od stěny.

Obsahuje držák veškeré potřebné příslušenství?

Ano, balení obsahuje šrouby (M4, M5, M6) v různých délkách, podložky, distanční podložky, nástěnné šrouby a hmoždinky pro různé typy zadních panelů televizorů.

Jak zajistím televizor k držáku?

Po připevnění adaptéru televizoru k televizoru vložte televizní část do nástěnné desky a utáhněte bezpečnostní šrouby umístěné na spodní straně držáku.

Doporučuje se odborná instalace?

Ano, pokud si nejste jisti některým krokem, poraďte se s kvalifikovaným odborníkem. Nesprávná instalace může způsobit škodu nebo zranění.

Mohu tento držák použít venku?

Ne, tento držák je určen pouze pro vnitřní použití v domácnosti. Venkovní použití může vést k selhání produktu nebo zranění.

NÁVOD K OBSLUZE LD 1337 F ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Pro správnou montáž nástěnného držáku se obraťte na kvalifikovaného odborníka. Před instalací nástěnného držáku zkontrolujte obsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený výrobcem. Před instalací si bezpodmínečně ověřte způsobilost zdi (především kvůli nosnosti). Dále se ujistěte, že se ve zdi v místě zamýšlené instalace nenachází el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte předepsanou bezpečnou vzdálenost TV od zdí (závisí na modelu TV). Nástěnný držák nainstalujte na bezpečné místo, na kterém nemůže způsobit ohrožení osob. Po montáži nástěnného držáku a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se mě v pravidelných intervalech (nejméně 4× ročně).

Zařízení je určeno k instalaci na dřevěné příčky nebo pevné betonové zdi. Před instalací se ujistěte, že má montážní povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držáku. Nikdy nepřekračujte maximální nosnost držáku.

Tento produkt je určen pouze pro vnitřní použití. Venkovní použití může mít za následek selhání produktu nebo úraz. Výrobce neručí za škody na zařízení a na zdraví zapříčiněné nesprávným nainstalováním nástěnného držáku.

1. Před instalací si pozorně prostudujte veškeré pokyny a ujistěte se, že jste jim dobře porozuměli. V případě, že si nejste jisti některou částí procesu instalace, požádejte o pomoc profesionálního technika.
2. Stěna nebo plocha pro upevnění musí mít dostatečnou nosnost pro celkovou hmotnost držáku a televizoru. V opačném případě je nutné provést zpevnění.
3. Instalace vyžaduje součinnost minimálně dvou osob a použití mechanického zabezpečení a vhodného nářadí. V opačném případě může dojít k poškození majetku nebo vážnému poranění či smrtelnému úrazu.
4. Dodržujte všechny pokyny a doporučení týkající se odpovídajícího odvětrání a výběru vhodného místa pro upevnění televizoru. Další informace viz příručka vašeho televizoru.
5. Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko udušení. Tyto součásti držte mimo dosah dětí!

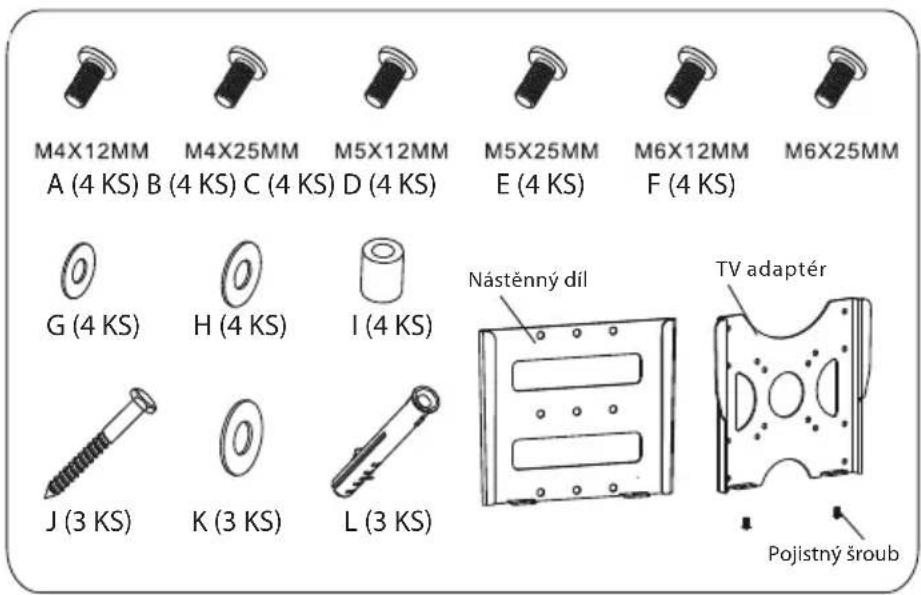

POPIS MONTÁŽNÍ SADY

MONTÁŽ

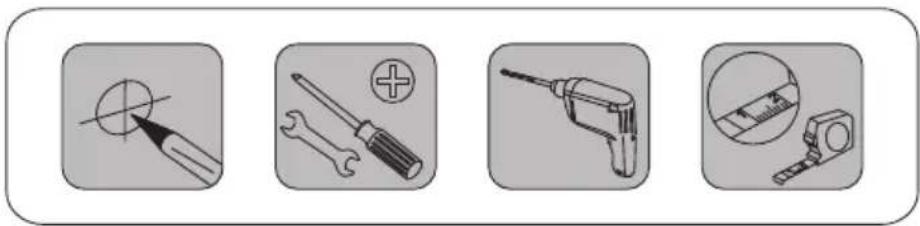

Co budete k montáži potřebovat:

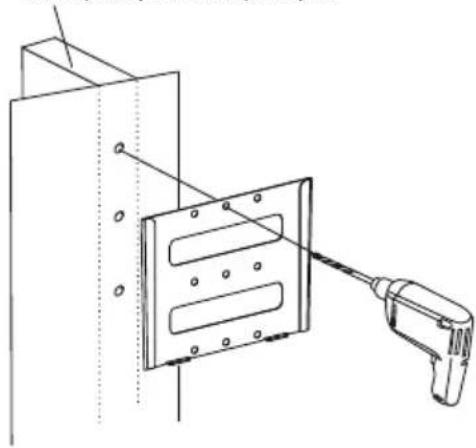

1A – Montáž do dřevěné příčky

Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a na středu dřevěného sloupku si vyznačte montážní otvory. Vyvrtejte otvory o průměru 5 mm a hloubce 50 mm. Srovnejte nástěnnou desku do vodorovné polohy a pomocí dlouhých šroubů (J) a podložek (K) ji připevněte ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

Dřevěný sloupek Dřevěný sloupek

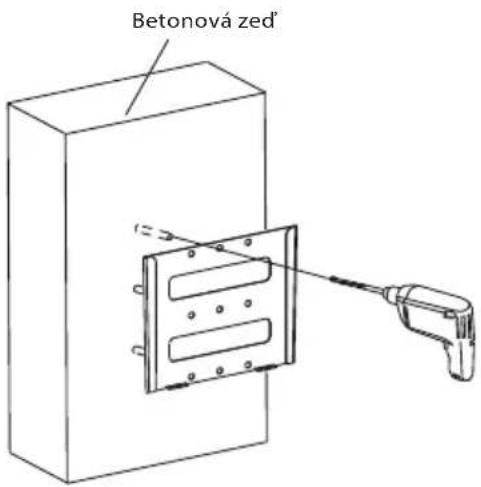

1B – Montáž na betonovou zed'

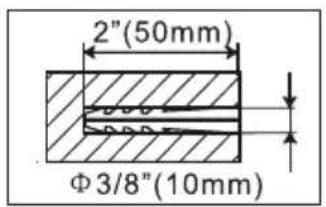

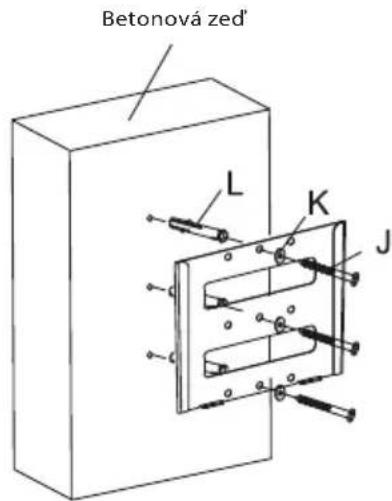

Nástěnnou desku přiložte ke zdi, vyrovnejte do vodorovné polohy a použijte jako šablonu k vyznačení otvorů. Vyvrtejte otvory o průměru 10 mm a hloubce 50 mm. Do otvorů zasuňte hmoždinky (L) a dlouhými šrouby (J) s podložkami (K) připevněte nástěnnou desku ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

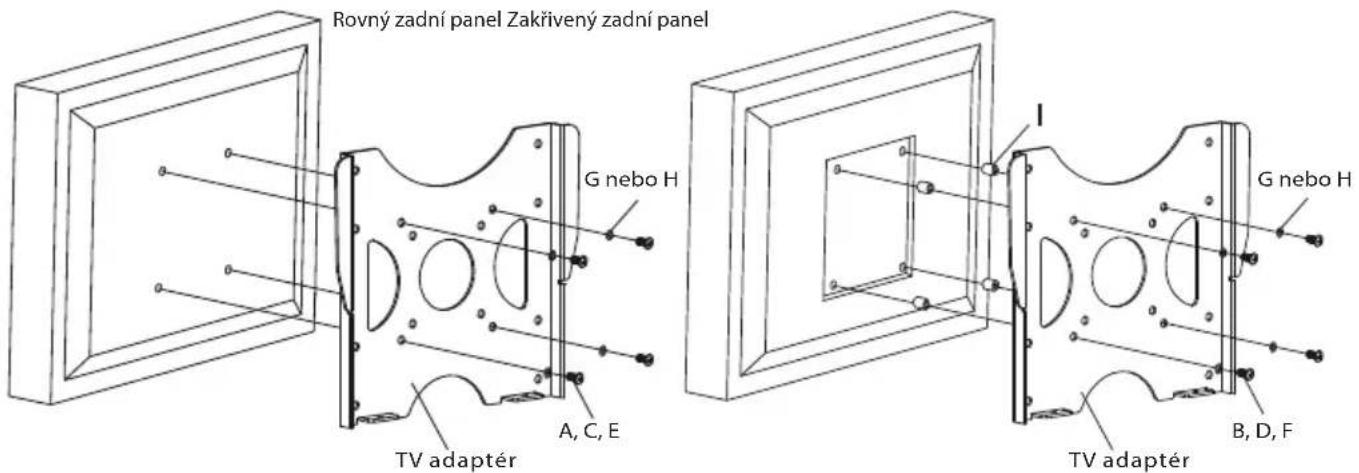

2 – Připevnění držáku k televizoru

TV adaptér vycentrujte vertikálně vůči zadnímu panelu televizoru.

V případě rovného zadního panelu televizoru vyberte kratší šrouby vhodného rozměru (A, C, E) a pomocí čtyřech šroubů vybrané velikosti, čtyřech podložek (G nebo H) připevněte TV adaptér k zadnímu panelu televizoru. Šrouby utáhněte pevně, ne však přilišnou silou.

V případě zakřiveného zadního panelu televizoru vyberte delší šrouby vhodného rozměru (B, D, F) a pomocí čtyřech šroubů vybrané velikosti, čtyřech podložek (G nebo H) a distančních podložek (I) připevněte TV adaptér k zadnímu panelu televizoru. Šrouby utáhněte pevně, ne však přilišnou silou.

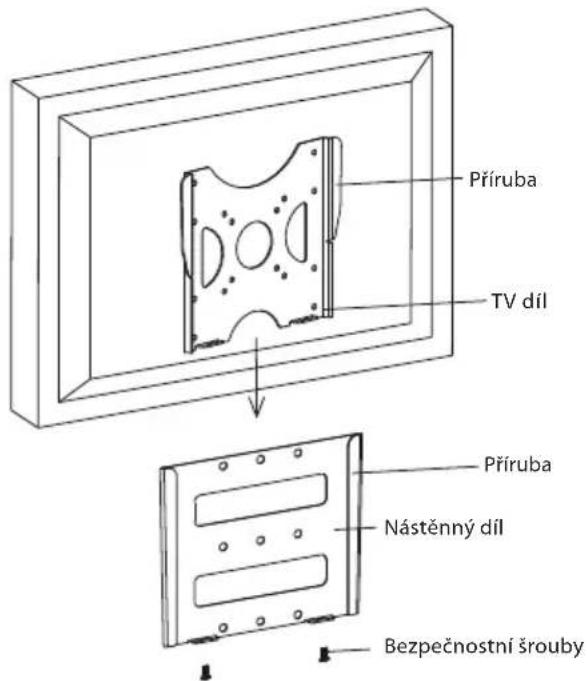

3 - Instalace plochého televizoru

TV díl držáku připevněný k televizoru nasuňte do nástěnné části připevněné ke zdi. Zajistěte pomocí bezpečnostních šroubů.

TECHNICKÉ ÚDAJE

Úhlopříčka obrazovky: 24" až 42"

Maximální nosnost: 25 kg

VESA rozteč: 75×75, 100×100, 200×100, 200×200

Vzdálenost od stěny: 19 mm

Pojistné šrouby na spodní straně držáku

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změna textu a technických parametrů vyhrazena.

08/05

BEZPEČNOSTNÉ POKYNY

Uhlopriečka obrazovky: 24" až 42"

Maximálna nosnost: 25 kg

VESA rozstup: 75 × 75, 100 × 100, 200 × 100, 200 × 200

Vzdialenost' od steny: 19 mm

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

08/05

SAFETY INSTRUCTIONS

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
■ The importer takes no responsibility for printing errors contained in the product's user's manual.
