NÁVOD K OBSLUZE POP 688 BX Philco

Děkujeme, že jste si vybrali tento výrobek.

Tento návod k obsluze obsahuje důležité bezpečnostní informace a pokyny týkající se provozu a údržby vašeho spotřebiče.

Před použitím spotřebiče si přečtěte tento návod k obsluze a uschovejte jej pro jeho budoucí použití.

Ikona Typ Popis
	VAROVÁNÍ Riziko vážného poranění nebo smrti
	RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM	Nebezpečné napětí
	POŽÁR Varování; Riziko vzniku požáru/hořlavé materiály
	UPOZORNĚNÍ Riziko poranění nebo materiálních škod
	DŮLEŽITÉ/POZNÁMKA Informace o správném provozu systému

Vážený zákazníku,

děkujeme, že jste si zakoupil výrobek značky PHILCO. Aby mohl váš spotřebič sloužit dobře, přečtěte si všechny pokyny uvedené v tomto návodu k obsluze.

OBSAH

1. BEZPEČNOSTNÍ POKYNY 2

1.1 Všeobecné bezpečnostní pokyny 2
1.2 Varování týkající se instalace....4
1.3 V průběhu používání....5
1.4 V průběhu čištění a údržby....6

2. INSTALACE A PŘÍPRAVA K POUŽITÍ 8

2.1 Pokyny pro instalatéra....8
2.2 Instalace trouby 8
2.3 Elektrické připojení a bezpečnost....10

3. VYBAVENÍ SPOTŘEBIČE ......11

4. POUŽITÍ SPOTŘEBIČE......12

4.1 Ovládací prvky trouby....12
4.2 Tabulka přípravy pokrmu 14
4.3 Použití digitálního časovače....15
4.4 Příslušenství .....20

5. ČIŠTĚNÍ A ÚDRŽBA....22

5.1 Čištění....22
5.2 Údržba....25

6. ODSTRANĚNÍ MOŽNÝCH PROBLÉMŮ A PŘEPRAVA....26

6.1 Odstranění možných problémů....26
6.2 Přeprava spotřebiče 26

7. TECHNICKÉ PARAMETRE ......27

1. BEZPEČNOSTNÍ POKYNY

• Před použitím spotřebiče si pozorně přečtěte všechny pokyny a v případě potřeby je uschovejte na vhodném místě.
• Tento návod byl připraven pro více než jeden model, a proto váš spotřebič nemusí obsahovat některé z funkcí, které jsou v něm popsány. Z tohoto důvodu je důležité při čtení tohoto návodu k obsluze věnovat zvláštní pozornost všem obrázkům.

1.1 Všeobecné bezpečnostní pokyny

- Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, či s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání spotřebiče a pochopily z toho plynoucí rizika. Děti si nesmí hrát s tímto spotřebičem. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

⚠️ VAROVÁNÍ: V průběhu používání se spotřebič a jeho přístupné části zahřívají. Dávejte pozor, abyste se nedotkli topných prvků spotřebiče. Zajistěte, aby byly děti mladší 8 let co nejdále od spotřebiče, pokud nejsou pod neustálým dohledem.

⚠️ ▲VAROVÁNÍ: Nebezpečí vzniku požáru: Neskladujte žádné předměty na varných površích.

⚠️ ▲VAROVÁNÍ: Pokud je povrch spotřebiče prasklý, vypněte spotřebič, abyste zabránili možnému úrazu elektrickým proudem.

• Nepoužívejte spotřebič s externím časovačem nebo samostatným systémem dálkového ovladače.
  • V průběhu používání se spotřebič zahřívá. Dávejte pozor, abyste se nedotkli topných prvků uvnitř trouby.
  • Rukojeť se může zahřát po krátkém používání.

• Na čištění skla dvířek a jiných povrchů nepoužívejte drsné čisticí prostředky ani drátěnky. Mohly by poškrábat povrchy, což může mít za následek rozbití skla dvířek nebo poškození povrchů.
  • Na čištění spotřebiče nepoužívejte parní čističe.

⚠️ ▲VAROVÁNÍ: Abyste předešli možnému úrazu elektrickým proudem, před výměnou žárovky osvětlení trouby se ujistěte, zda je spotřebič vypnutý.

⚠ UPOZORNĚNÍ: Přístupné části mohou být během pečení a grilování horké. Během provozu držte malé děti vždy co nejdále od spotřebiče.

• V průběhu pyrolýzy, odstraňte před čištěním všechno přebytečné rozlití, vyjměte regály trouby, jejich držáky, kovové regály a veškeré příslušenství.
- Váš spotřebič je vyroben v souladu se všemi platnými místními a mezinárodními normami a předpisy.
- Údržbářské a opravárenské práce by měli provádět pouze autorizovaní servisní technici. Instalaci a opravy prováděné neoprávněnými techniky mohou představovat nebezpečí. V žádném případě neměňte ani neupravujte technické parametry spotřebiče. Nevhodné ochranné kryty trouby mohou způsobit nehodu.
- Před připojením spotřebiče se ujistěte, zda se shodují podmínky v místní distribuční síti (druh plynu a tlak plynu nebo elektrické napětí a frekvence) a technické parametry spotřebiče. Technické parametry spotřebiče jsou uvedeny na štítku.

⚠ UPOZORNĚNÍ: Tento spotřebič je určen pouze k přípravě potravin a je určen výhradně pro použití v domácnosti. Nesmí být používán k jinému účelu, ani na žádné jiné použití, například pro použití mimo domácnosti, pro použití v komerčním prostředí nebo na vytápění místnosti.

• Na zvedání a přemístování spotřebiče nepoužívejte rukojeť dvířek trouby.
• Na zajištění vaší bezpečnosti byla přijata všechna možná opatření. Protože sklo dvířek může prasknout, při jeho čištění je třeba postupovat opatrně, abyste jej nepoškrábali. Vyvarujte se úderům nebo nárazu na sklo pomocí příslušenství.
• Ujistěte se, zda se napájecí kabel během instalace nezachytil nebo nepoškodil. Pokud je napájecí kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.
• Nedovolte dětem lézt na dvířka trouby, ani si na ně sedat během jejich otevření.
• Udržujte děti a domácí zvířata co nejdále od spotřebiče.

1.2 Varování týkající se instalace

• Nepoužívejte spotřebič předtím, než je zcela nainstalován.
• Spotřebič musí být nainstalován autorizovaným technikem.
• Výrobce neodpovídá za žádné škody, které by mohly být způsobeny nesprávným umístěním a instalací neoprávněnými osobami.
• Při vybalení spotřebiče se ujistěte, zda nebyl v průběhu přepravy poškozen. V případě jakékoliv poruchy spotřebič nepoužívejte a okamžitě kontaktujte kvalifikovaného servisního zástupce. Materiály použité při balení (nylon, sešívačky, polystyren atd.) mohou být škodlivé pro děti a měly by se ihned sesbírat a odstranit.
• Chraňte svůj spotřebič před vnějšími vlivy. nevystavujte jej působení slunce, deště, sněhu, prachu či nadměrné vlhkosti.
  • Všechny materiály (např. skříňky) kolem spotřebiče musí být schopné odolat minimální teplotě 100 °C.
• Spotřebič nesmí být nainstalován za dekorativními dvířky, aby nedocházelo k přehřátí.

1.3 V průběhu používání

• Při prvním použití trouby můžete zaznamenat mírný zápach. Je to zcela normální a je to způsobeno izolačními materiály na topných prvcích. Doporučujeme vám, abyste před prvním použitím, nechali prázdnou troubu nastavenou na maximální teplotu v trvání 45 minut. Ujistěte se, zda prostředí, ve kterém je spotřebič nainstalován, je dobře větrané.
• Bud'te opatrní při otevírání dvířek trouby v průběhu nebo po pečení. Horká pára z trouby může způsobit popáleniny.
  • V průběhu provozu spotřebiče nedávejte do něj ani do jeho blízkosti hořlavé ani výbušné materiály.
• Na vyjímání a vkládání pokrmu do trouby vždy používejte kuchyňské rukavice.
• Za žádných okolností nesmí být trouba potažena hliníkovou fólií, protože by mohlo dojít k jejímu přehřátí.
  • V průběhu pečení neumístujte nádobí nebo pečicí plechy přímo na dno trouby. Dno trouby je velmi horké a může dojít k poškození produktu.

průběhu pečení tuhých nebo tekutých olejů nenechávejte troubu bez dozoru. Při extrémním zahřátí by se mohly vznítit. Nikdy nelijte vodu do ohně způsobeného olejem, ale vypněte troubu a zakryjte pánev víkem nebo protipožární přikrývkou.

• Pokud nebudete spotřebič používat delší dobu, vypněte hlavní vypínač.
• Zajistěte, aby byly otočné ovladače spotřebiče vždy v poloze „0“ (zastavení), když je nepoužíváte.
• Plechy se při vytažení sklopí. Při jejich vyjmutí dávejte pozor na to, aby nedošlo k rozlití nebo vypadnutí horkého pokrmu.
• Když jsou dvířka trouby otevřená, nic na ně neumistujte. Mohlo by dojít k nevyvážení trouby nebo poškození dvířek trouby.

- Na spotřebič ani na jeho rukojeť nevěšte ručníky, utěrky ani části oblečení.

1.4 V průběhu čištění a údržby

• Před jakýmkoli čištěním nebo údržbou se ujistěte, zda je váš spotřebič vypnutý.
• Při čištění ovládacího panelu nesundávejte ovládací prvky.
• Z důvodu zachování účinnosti a bezpečnosti vašeho spotřebiče, doporučujeme, abyste vždy používali originální náhradní díly a v případě potřeby zavolali zaměstnance autorizovaného servisního střediska.

Prohlášení o shodě CE

CE Prohlašujeme, že naše výrobky splňují příslušné evropské směrnice, rozhodnutí a nařízení a požadavky uvedené ve stanovených normách.

Tento spotřebič byl navržen pro použití výhradně při domácím vaření. Jakékoliv jiné použití (jako je například vytápění místnosti) je nevhodné a nebezpečné.

Tento návod k obsluze platí pro několik modelů. Můžete si všimnout rozdílů mezi těmito pokyny a vaším modelem.

Likvidace starého spotřebiče

Tento symbol na výrobku nebo jeho obalu znamená, že tento výrobek nepatří do domácího odpadu. Namísto toho by se měl odevzdat na příslušné sběrné místo pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, které být mohly být způsobeny nesprávným zacházením při likvidaci tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku získáte na místním úřadě, od společnosti na likvidaci domovního odpadu, nebo od prodejce, od kterého jste tento výrobek zakoupili.

2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ: Tento spotřebič musí být nainstalován autorizovaným servisním zaměstnancem nebo kvalifikovaným technikem podle pokynů v tomto návodu a v souladu s platnými místními předpisy.

• Nesprávná instalace může způsobit poranění a poškození, za které nenese výrobce žádnou odpovědnost a záruka nebude platná.
• Před instalací se ujistěte, zda jsou podmínky místní distribuční sítě (elektrické napětí a nastavení spotřebiče kompatibilní. Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku.
• Dodržujte zákony, nařízení, směrnice a normy platné v zemi používání (bezpečnostní předpisy, správná recyklace v souladu s předpisy atd.).

2.1 Pokyny pro instalaci

Všeobecné pokyny

• Po odstranění obalového materiálu ze spotřebiče a jeho příslušenství se ujistěte, zda r poškozený. Pokud máte podezření na jakékoliv poškození, spotřebič nepoužívejte a ihned se obratte na autorizovaného servisního pracovníka nebo kvalifikovaného technika.
• Dbejte na to, aby se v těsné blízkosti nenacházely žádné hořlavé nebo vznětlivé ma například záclony, olej, tkanina atd., které by se mohly vznítit.
• Pracovní plocha a nábytek obklopující spotřebič musí být vyrobeny z materiálů odolných vůči teplotám nad 100 °C.
• Spotřebič by neměl být nainstalován přímo nad myčkou nádobí, ledničkou, mrazničkou, pračkou i sušičkou prádla.

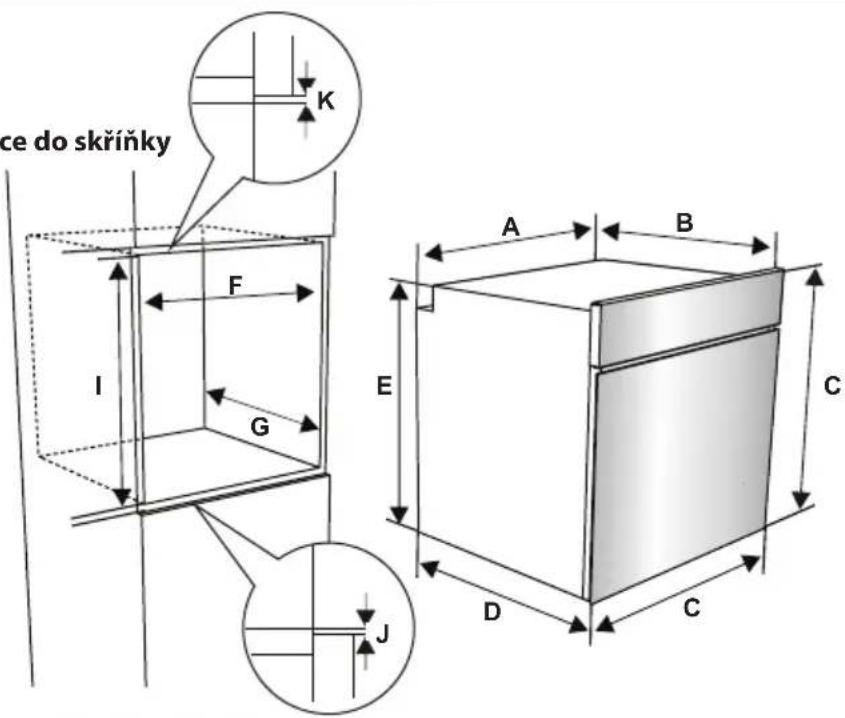

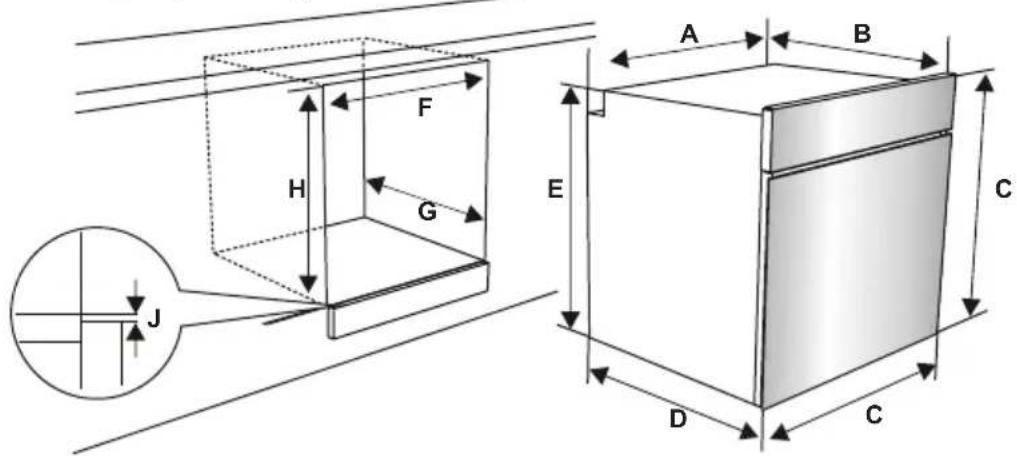

2.2 Instalace trouby

Spotřebiče jsou dodávány s instalačními soupravami a mohou se instalovat do pracovní plochy s příslušnými rozměry. Rozměry pro instalaci varného panelu a trouby jsou uvedeny níže.

A (mm) 557 min./max. F (mm) 560/580
B (mm) 550 min. G (mm) 555
C (mm) 595 min. H/I (mm) 600/590
D (mm) 575	min. J/K (mm)	5/10
E (mm) 574

Instalace pod pracovní plochu

Instalace do skříňky

ce do skříňky K F I G A B E C J D C

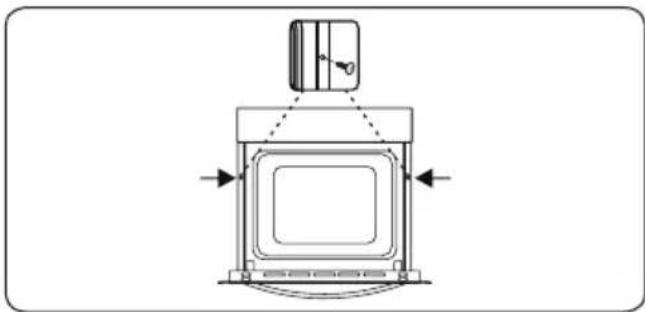

Po provedení elektrických připojení vložte troubu do skříňky a zatlačte ji dopředu. Otevřete dvířka trouby a vložte dva šrouby do otvorů umístěných na rámu trouby. Pokud se rám spotřebiče dotýká dřevěného povrchu skříňky, dotáhněte šrouby.

2.3 Elektrické připojení a bezpečnost

VAROVÁNÍ: Elektrické připojení tohoto spotřebiče by mělo být provedeno autorizovaným servisním zaměstnancem nebo kvalifikovaným elektrikářem podle pokynů v tomto návodu a v souladu s platnými místními předpisy.

VAROVÁNÍ: SPOTŘEBIČ MUSÍ BÝT UZEMNĚN.

• Před připojením spotřebiče ke zdroji napájení je třeba zkontrolovat, zda napětí spotřebiče (uvedené na typovém štítku spotřebiče) odpovídá dostupnému síťovému napětí a elektrické vedení v síti by mělo být schopno zvládnout jmenovitý výkon spotřebiče (uvedeno na typovém štítku).
• V průběhu instalace se ujistěte, zda jsou používány izolované kabely. Nesprávné připojei poškodit váš spotřebič. Pokud je napájecí kabel poškozen a je třeba jej vyměnit, měl by to provést kvalifikovaný technik.
• Nepoužívejte adaptéry, vícenásobné zásuvky a/nebo prodlužovací kabely.
• Napájecí kabel by měl být umístěn co nejdále od horkých částí spotřebiče a nesmí být ohnutý ani stlačený. V opačném případě by mohl být kabel poškozen a způsobit zkrat.
• Pokud není spotřebič připojen k elektrické síti pomocí zástrčky, musí být ke splnění předpisů použit všepólový vypínač (s minimální vzdáleností kontaktů 3 mm).
• Spotřebič je určený na napájení 220 - 240 V \~ a 380 - 415 V 3N\~. Pokud je vaše napájení odlišné, kontaktujte autorizovaného servisního zaměstnance nebo kvalifikovaného elektrikáře.
• Napájecí kabel (H05VV-F) musí být dostatečně dlouhý na to, aby byl připojen ke spotřebiči, a to i tehdy, pokud spotřebič stojí na přední straně jeho skříňky.
  • Zkontrolujte, zda jsou všechna připojení správně dotažena.
• Připojte napájecí kabel do kabelové svorky a pak zavřete kryt.

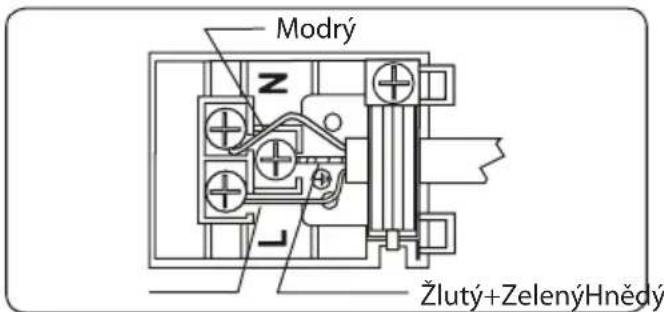

• Připojení svorkovnice je umístěno na svorkovnici.

Modrý Z Žlutý+ZelenýHnědý

3. VYBAVENÍ SPOTŘEBIČE

Důležité: Technické parametry spotřebiče a vzhled spotřebiče se může lišit od zobrazení na obrázcích uvedených níže.

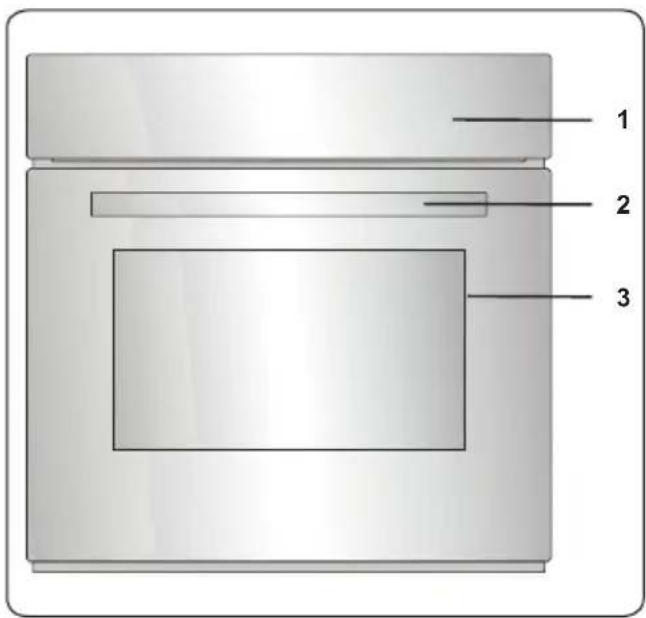

Seznam komponentů

1 2 3

1. Ovládací panel
2. Rukojeť dvířek trouby
3. Dvířka trouby

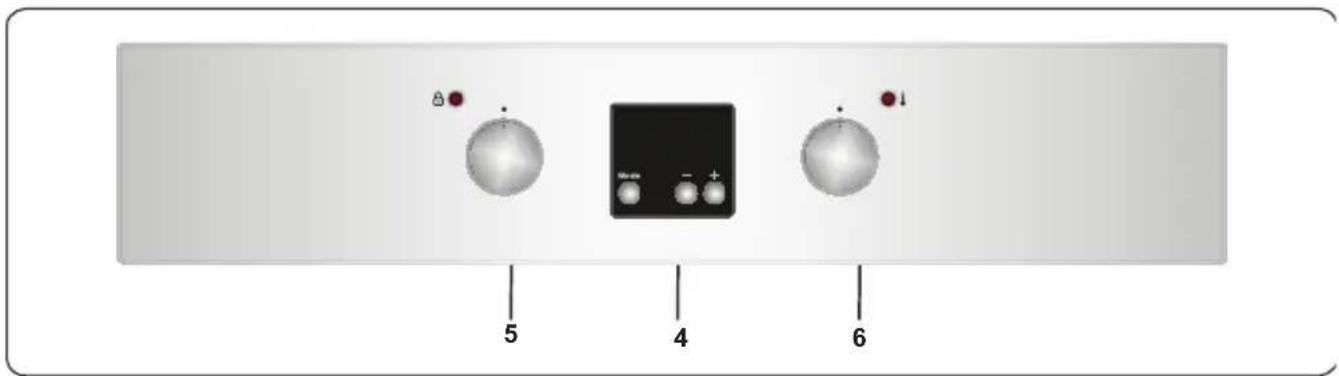

Ovládací panel

8 5 4 6

1. Časovač
2. Otočný ovladač funkcí trouby
3. Otočný ovladač termostatu trouby

4. POUŽITÍ SPOTŘEBIČE

4.1 Ovládací prvky trouby

Otočný ovladač funkce trouby

Otočte otočný ovladač na příslušný symbol požadované funkce pečení. Podrobnější informace o různých funkcích naleznete v části „Funkce trouby“.

Po volbě funkce pečení otočte tento otočný ovladač pro nastavení požadované teploty. Indikátor termostatu trouby se rozsvítí vždy, když je termostat v provozu na ohřátí trouby nebo udržení teploty.

Funkce trouby

* Funkce vaší trouby se mohou v závislosti na modelu produktu lišit.

Abstract geometric symbol resembling a four-blade propeller or fan inside a dark square frame (no text or symbols)

Rozmrazování: Rozsvítí se varovné indikátory trouby a spustí se činnost ventilátoru. Pokud chcete použít funkci rozmrazování, vložte své zmrazené potraviny do trouby na regál ve třetí úrovni zdola. Doporučuje se, abyste pod rozmrazovaný pokrm položili plech, abyste zachytili vodu nahromaděnou v důsledku tání ledu. Tato funkce nebude vařit ani péct pokrm, pomůže ho jen rozmrazit.

Horkovzdušné pečení: Zapne se termostat trouby a rozsvítí se varovné indikátory a začne fungovat kruhové topné těleso a ventilátor. Turbo funkce rovnoměrně rozptyluje teplo v troubě, także veškerý pokrm na všech úrovních bude připraven rovnoměrně. Doporučuje se předehřát troubu na přibližně 10 minut.

Statické pečení: Zapne se termostat trouby a rozsvítí se varovné indikátory a začne fungovat spodní a horní topné těleso. Funkce statické pečení vyzářuje teplo, které zajišťuje rovnoměrnou přípravu pokrmu. Toto je ideální pro přípravu pečiva, koláčů, zapékaných těstovin, lasagní a pizzy. Při této funkci se doporučuje přehřát troubu na přibližně 10 minut a nejlepší je používat jen jeden regál.

Pečení s ventilátorem: Zapne se termostat trouby a rozsvítí se varovné indikátory a začne fungovat spodní a horní topné těleso a ventilátor. Tato funkce je dobrá na pečení pečiva. Vaření se provádí prostřednictvím spodního a horního topného tělesa v troubě a pomocí ventilátoru, který zajišťuje cirkulaci vzduchu, což dodává pokrmu mírně grilovaný efekt. Doporučuje přehřát troubu na přibližně 10 minut.

Malý gril: Zapne se termostat trouby a rozsvítí se varovné indikátory a začne fungovat grilovací topné těleso. Tato funkce slouží na grilování a opékání pokrmu. Použijte horní regály trouby. Jemně potřete kovovou mřížku olejem, abyste zabránili přilepení pokrmu a umístěte pokrm do středu mřížky. Pod pokrm vždy umístěte plech na zachycení jakýchkoliv kapek oleje nebo tuku. Doporučuje předehřát troubu na přibližně 10 minut.

VAROVÁNÍ: Při grilování musí být dvířka trouby zavřená a teplota trouby by měla být nastavena na 190 °C.

Velký gril: Zapne se termostat trouby a rozsvítí se varovné indikátory. Začne fungovat grilovací a horní topné těleso. Tato funkce slouží pro rychlé grilování a na grilování pokrmu s větším povrchem, jako je například maso. Použijte horní regály trouby. Jemně potřete kovovou mřížku olejem, abyste zabránili přilepení a umístěte pokrm do středu mřížky. Pod pokrm vždy umístěte plech na zachycení jakýchkoliv kapek oleje nebo tuku. Doporučujeme předehřát troubu na přibližně 10 minut.

VAROVÁNÍ: Při grilování musí být dvířka trouby zavřená a teplota trouby by měla být nastavena na 190 °C.

Velký gril s ventilátorem: Zapne se termostat trouby a rozsvítí se varovné indikátory a začne fungovat grilovací, horní topné těleso a ventilátor. Tato funkce se používá pro rychlejší grilování hrubších potravin a na grilování pokrmu s větším povrchem. Horní topné těleso a gril bude napájen spolu s ventilátorem na zajištění rovnoměrného pečení. Použijte horní regály trouby. Jemně potřete kovovou mřížku olejem, abyste zabránili přilepení pokrmu a umístěte pokrm do středu mřížky. Pod pokrm vždy umístěte plech na zachycení jakýchkoliv kapek oleje nebo tuku.

Doporučujeme předehřát troubu na přibližně 10 minut.

VAROVÁNÍ: Při grilování musí být dvířka trouby zavřená a teplota trouby by měla být nastavena na 190 °C.

Funkce pyrolytického čištění: Tato funkce umožnuje důkladné vyčištění vnitřního prostoru trouby.

VAROVÁNÍ: Před aktivací funkce pyrolytického čištění odstraňte jakoukoli nadměrnou mastnotu a ujistěte se, zda je trouba prázdná. Nenechávejte nic uvnitř trouby, aby nedošlo k jejímu poškození.

• Před aktivací funkce pyrolytického čištění, vyjměte z trouby kovové regály a jejich podpěry (pokud jsou k dispozici) a ujistěte se, zda jsou dvířka zavřená.
• Dvířka trouby se po spuštění pyrolytické funkce uzamknou.
• Když je funkce pyrolytického čištění zapnutá, doporučuje se nepoužívat varný panel, pokud je umístěn nad troubou. Mohlo by to způsobit přehřátí a poškození obou spotřebičů.
• V průběhu cyklu pyrolytického čištění se dvířka trouby zahřívají. Děti by se měly zdržovat co nejdále, dokud trouba nevychladne.
• Na konci procesu pyrolytického čištění se na displeji zobrazí denní čas.

4.2 Tabulka přípravy pokrmu

Funkce	Pokrm
Statické pečení	Pečivo z listového těsta 2	3-4 170-190 35-45
	Koláč 2-3-4 1	170-190 30-40
	Sušenky 2-3-4	170-190 30-40
	Dušené maso 2 175-	200 40-50
	Kuře 2-3-4 2	200 45-60
Ventilátor	Pečivo z listového těsta 2	3-4 170-190 25-35
	Koláč 2-3-4 1	150-170 25-35
	Sušenky 2-3-4	150-170 25-35
	Dušené maso 2 175-	200 40-50
	Kuře 2-3-4 2	200 45-60
Turbo	Pečivo z listového těsta 2	3-4 170-190 35-45
	Koláč 2-3-4 1	150-170 30-40
	Sušenky 2-3-4	150-170 25-35
	Dušené maso 2 175-	200 40-50
Grilování	Grilované masové kuličky	7 200 10-15
	Kuře * 190 50-60
	Kotleta	6-7 200 15-25
	Hovězí steak	6-7 200 15-25

* Pokud je to možné, při pečení použijte jehlici na kuřecí špíz.

4.3 Použití digitálního časovače

Nastavení času

Čas musíte nastavit dříve, než začnete troubu používat. Po připojení napájení začne na displeji blikat symbol „A“ a „000“.

00:00 Mode - + - +

1. Stiskněte současně tlačítka „+“ a „-“. Tečky uprostřed displeje začnou blikat.

00:00 A Mode - + +

1. Pokud blikají tyto tečky, pomocí tlačítek „+“ a „-“ nastavte čas.

1. Po uplynutí několika sekund přestanou tečky blikat a zůstanou svítit.

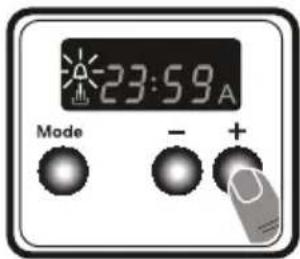

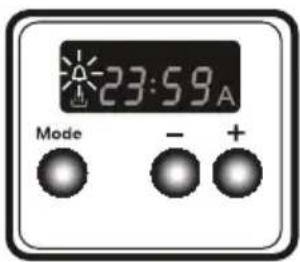

Nastavení času akustického signálu

Čas akustického signálu lze nastavit na jakýkoli čas mezi 0:00 a 23:59 hodinami. Čas akustického signálu slouží pouze k varování, trouba se při této funkci neaktivuje.

00:00A Mode - + +

1. Stiskněte tlačítko „MODE“. Symbol ☐ začne blikat a zobrazí se „000“.

1. Pomocí tlačitek, "a," v průběhu blikání ♩ zvolte požadovaný časový úsek.

1. Symbol ⚠ zůstane svítit, čas se uloží a nastaví se upozornění.

Když časovač dosáhne nuly, zazní akustický signál a symbol ♘ bude blikat. Stisknutím jakéhokoliv tlačítka zastavíte zvuk a symbol zmizí.

Poloautomatické nastavení času (část trvání pečení)

Tato funkce vám pomůže péct v pevně nastaveném čase trvání. Nastavit lze čas v rozsahu mezi 0 a 10 hodinami. Připravte si pokrm na pečení a vložte ho do trouby.

1. Pomocí otočných ovladačů zvolte požadovanou funkci pečení a tepotu.

dur A Mode - +

1. Stiskněte opakovaně tlačítko „MODE“ tolikrát, dokud se na displeji nezobrazí „dur“. Symbol „A“ bude blikat.

1:20毫 Mode - +

1. Pomocí tlačítek „+“ a „-“ zvolte požadovaný čas délky trvání pečení.

9:18 Mode - +

1. Na displeji opět zobrazí aktuální denní čas a symboly „A“ a zůstanou svítit.

Když časovač dosáhne nuly, trouba se vypne, zazní akustický signál a bude blikat symbol „A“. Otočte oba otočné ovladače do polohy „0“ a stisknutím jakéhokoliv tlačítka na časovači zastavíte zvuk. Symbol zmizí a časovač se přepne zpět na manuální funkci.

Poloautomatické nastavení času (čas konce pečení)

Tato funkce automaticky spustí troubu tak, aby pečení skončilo v nastaveném čase. Čas ukončení pečení můžete nastavit až do 10 hodin od aktuálního denního času. Připravte pokrm na pečení a vložte ho do trouby.

1. Pomocí otočných ovladačů zvolte požadovanou funkci pečení a teplotu.

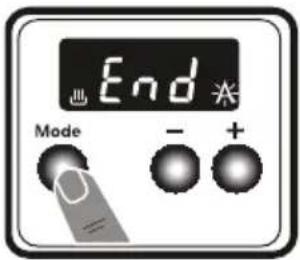

End Mode - + -

1. Opakovaně stiskněte tlačítko „MODE“ dokud se na displeji nezobrazí „end“. Začne blikat symbol „A“ a aktuální denní čas.

12:30 Mode - +

1. Pomocí tlačítek „+“ a „-“ nastavte požadovaný čas konce pečení.

9:18 Mode - +

1. Na displeji se znovu zobrazí aktuální čas a symboly „A“ a 🚗 zůstanou svítit.

Když časovač dosáhne nuly, trouba se vypne, zazní akustický signál a na displeji času bude blikat symbol „A“. Otočte oba otočné ovládače do polohy „0“ a stisknutím jakéhokoliv tlačítka na časovači zastavte zvuk. Symbol zmizí a časovač se přepne zpět na manuální funkci.

Plnoautomatické programování

Tato funkce slouží k zahájení pečení po uplynutí určitého časového úseku a na určitou délku. Je možné nastavit čas až 10 hodin po aktuálním denním čase. Připravte si pokrm na pečení a vložte ho do trouby.

1. Pomocí otočných ovladačů zvolte požadovanou funkci pečení a teplotu.

1. Stiskněte opakovaně tlačítko „MODE“ dokud se na displeji nezobrazí „dur“. Symbol „A“ bude blikat.

1:20 Mode - + +

1. Pomocí tlačítek „+“ a „-“ nastavte požadovaný čas pečení.

9:18 Mode - +

1. Na displeji se opětovně zobrazí aktuální čas a symboly „A“ a zůstanou svítit.

End Mode - + -

1. Stiskněte opakovaně tlačítko „MODE“, dokud se na displeji nezobrazí „end“. Symbol „A“ a aktuální denní čas bude blikat.

12:30A Mode - +

1. Pomocí tlačítek „+“ a „-“ zvolte požadovaný čas konce pečení.

1. Přidejte délku trvání pečení k aktuálnímu dennímu času. Čas můžete pak nastavit až na 23 hodin a 59 minut.

9:18 Mode - +

1. Na displeji se opětovně zobrazí aktuální čas a symboly „A“ a 🚫zůstanou svítit.

Vypočítá se provozní doba a trouba začne pečení automaticky tak, aby se pečení skončilo v nastaveném čase konce pečení. Když časovač dosáhne nuly trouba se vypne, zazní signál a symbol „A“ bude blikat. Otočte oba otočné ovladače do polohy „0“ a stisknutím jakéhokoliv tlačítka zastavíte zvuk. Symbol zmizí a časovač se přepne zpět do manuální funkce.

Nastavení zvuku

Pro nastavení hlasitosti akustického signálu, třikrát stiskněte tlačítko „MODE“ během znění signálu. Otočný ovladač funkcí trouby musí být v poloze „0“. Na displeji se zobrazí „L3“. Opakovaným stisknutím tlačítek „+“ a„-“ upravte úroveň zvuku. Uvolněte tlačítka a po uplynutí několika sekund se nastaví hlasitost akustického signálu.

4.4 Příslušenství

Drátěný rošt EasyFix

Při prvním používání příslušenství důkladně vyčistěte teplou vodou, čisticím prostředkem a měkkou čistou utěrkou.

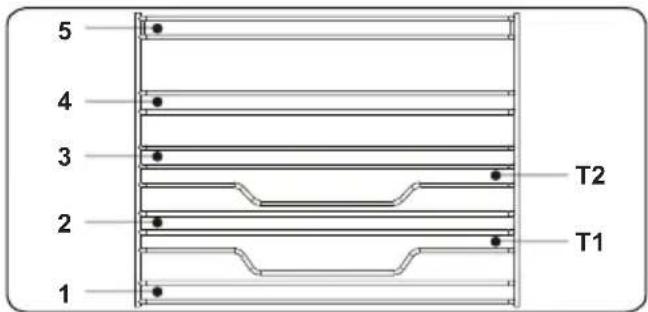

5 4 3 2 1 T2 T1

• Vložte příslušenství do správné pozice uvnitř trouby.
- Nechte minimálně 1 cm mezeru mezi krytem ventilátoru a příslušenstvím.
- Při vyjímání varných nádob a/nebo příslušenství z trouby budťe opatrní. Horký pokrm nebo příslušenství může způsobit popáleniny.
- Příslušenství se může působením tepla deformovat. Po vychladnutí obnoví svůj původní vzhled a výkon.
- Regály a kovové rošty je možné umístit na libovolné úrovni od 1 po 7.
- Teleskopickou kolejničku je možné umístit na úrovních T1, T2.
- Úroveň 3 je doporučená pro pečení na jedné úrovni.
- Úroveň T2 je doporučená pro pečení na jedné úrovni s teleskopickými kolejničkami.
- Úroveň 2 a úroveň 4 je doporučená pro pečení na dvou úrovních.
- Otočný drátěný rošt musí být umístěn na úrovni 3.
- Úroveň T2 se používá k polohování otočného drátěného roštu s teleskopickými kolejničkami.

**** Příslušenství se může lišit v závislosti na zakoupeném modelu.

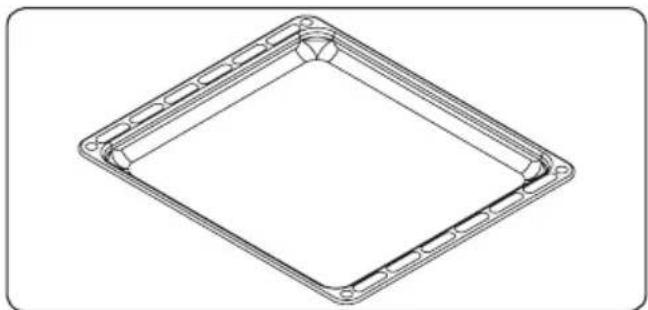

Mělký plech na pečení

Mělký plech napečení je nejlepší použít na pečení pečiva.

Vložte plech na pečení do jakéhokoliv regálu a zatlačte jej na konec a ujistěte se, zda je správně umístěný.

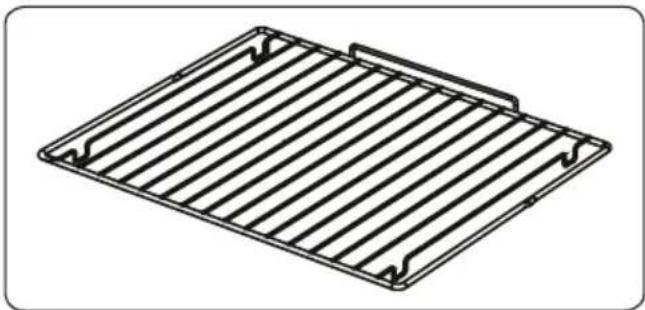

Kovový rošt je nejlepší použít na grilování nebo přípravu pokrmu v nádobách vhodných do trouby.

VAROVÁNÍ: Umístěte rošt správně do jakéhokoli příslušného regálu ve vnitřním prostoru trouby a zatlačte ho na konec.

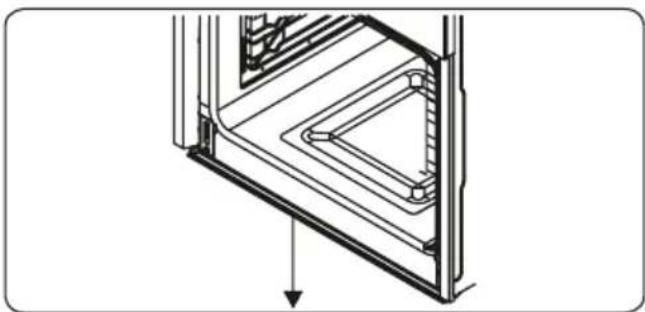

V některých případech se při pečení může na vnitřní straně skla dvířek trouby vyskytnout kondenzace vlhkosti. Nejde o poruchu spotřebiče.

Otevřete dvířka trouby do pozice grilování a nechte je v této pozici 20 sekund. Voda steče do sběrače.

Nechte troubu vychladnout a otřete vnitřní stranu dvířek trouby suchou utěrkou. Tento postup se musí uplatňovat pravidelně.

VAROVÁNÍ: Před čištěním troubu vypněte a nechte ji vychladnout.

Všeobecné pokyny

• Před použitím na vašem spotřebiči zkontrolujte, zda jsou čisticí materiály vhodné a doporučené výrobcem.
• Používejte krémové nebo tekuté čisticí prostředky, které neobsahují pevné částečky. Nepoužívejte leptavé (korozivní) krémy, abrazivní čisticí prášky, drátěnku nebo tvrdé nástroje, protože by mohly poškodit povrch trouby.

Nepoužívejte čisticí prostředky, které obsahují pevné částečky, protože by mohly poškrábat sklo, smaltované a/nebo lakované části vašeho spotřebiče.

- Pokud by jakékoliv tekutiny přetekly, ihned je otřete, aby nedošlo k poškození částí spotřebiče.

Na čištění žádné části spotřebiče nepoužívejte parní čističe.

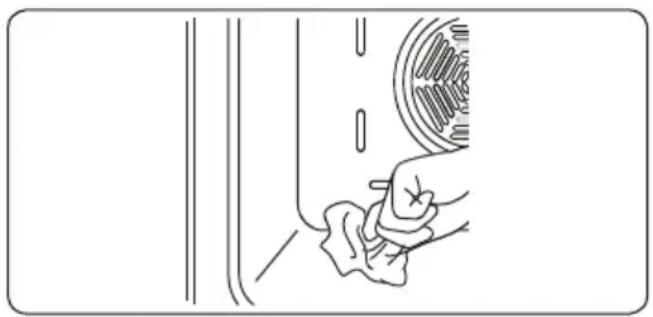

Čištění vnitřního prostoru trouby

• Vnitřní smaltovaný prostor trouby je nejlepší čistit tehdy, pokud je trouba teplá.
• Po každém použití otřete troubu měkkým hadříkem namočeným ve vodě s čisticím prostředkem. Potom troubu znovu otřete vlhkou utěrkou a osušte ji.
• Možná budete muset občas použít tekutý čisticí prostředek na úplné vyčištění trouby.

VAROVÁNÍ: Před aktivací funkce pyrolytického čištění odstraňte jakékoliv zbytky tuku a zkontrolujte, zda je trouba prázdná. Uvnitř trouby nenechávejte nic, jako jsou drátěné rošty, plechy ani regály trouby a jejich podpěry (pokud jsou k dispozici), protože by se mohly v průběhu pyrolytického čištění poškodit.

• Vnitřní prostor trouby je potažen speciálním smaltem, který je odolný vůči vysokým teplotám. V průběhu pyrolytického čištění může teplota uvnitř trouby dosáhnout přibližně 475 °C.
• Dvířka trouby se v průběhu pyrolytického čištění z bezpečnostních důvodů automaticky uzamknou. po dokončení čištění se spustí chladící ventilátor a trouba zůstane uzamčena, dokud nevychladne.
• Po skončení každého pečení nebo cyklu pyrolytického čištění je vhodné troubu otrít houbou namočenou v teplé vodě.

- V průběhu pyrolytického čištění bude z důvodu odstraňování zbytků jídla ve vnitřním prostoru trouby z trouby vycházet zápach a trochu kouře. Je to normální. Výpary z čištění trouby mohou být nebezpečné pro ptáky, děti a domácí zvířata, proto by měly být v dostatečné vzdálenosti od spotřebiče do dokončení čištění.

- Prostor, ve kterém je trouba nainstalována by měl být dobře větraný, zejména v prů pyrolytického čištění a všechny dveře vedoucí do tohoto prostoru by měly být zavřené, aby se tak zabránilo šíření zápachu a kouře.

Čištění skleněných částí trouby

• Skleněné části spotřebiče čistěte pravidelně.

- Na čištění vnitřních a vnějších skleněných částí trouby použijte čistič na sklo. Pak tyto části důkladně opláchněte a osušte je suchou utěrkou.

Čištění částí trouby z nerezavějící oceli (pokud jsou součástí trouby)

• Části z nerezavějící oceli čistěte pravidelně.

- Části z nerezavějící oceli otřete měkkým hadříkem namočeným pouze ve vodě. Pak je důkladně osuš pomocí suché utěrky.

Nečistěte části z nerezavějící oceli, pokud jsou ještě stále horké po pečení.

Nenechávejte stopy octa, kávy, mléka, soli, vody, citrónové nebo rajčatové štávy na nerezavějící oceli delší dobu.

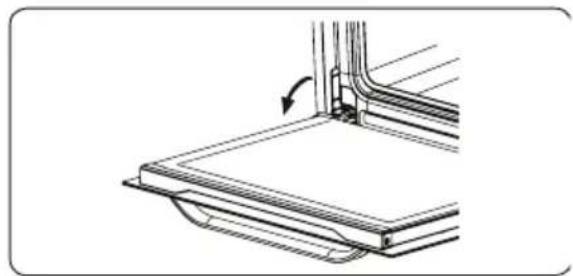

Sejmutí dvířek trouby

Před čištěním skla dvířek trouby musíte sejmout dvířka trouby, jak je znázorněno níže.

1. Otevřete dvířka trouby.

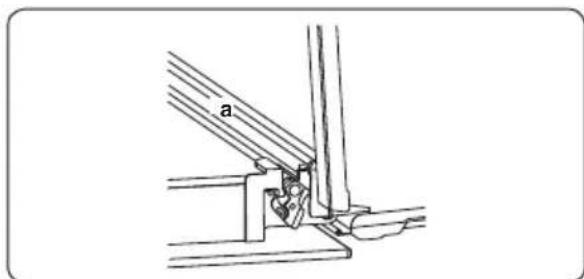

1. Otevřete pojistnou západku (a) (pomocí šroubováku) až do koncové polohy.

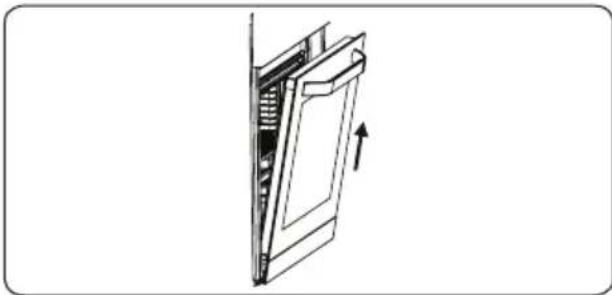

1. Zavřete dvířka, dokud nebudou téměř úplně v pozici zavření a sundejte dvířka jejich zatáhnutím směrem k sobě.

Vyjmutí vnitřního skla dvířek trouby

Sklo dvířek trouby musíte vyjmout před jeho čištěním, jak je znázorněno níže.

1. Zatlačte sklo ve směru B a uvolněte ho z polohovacího držáku (x). Vytáhněte sklo ve směru A.

A x B

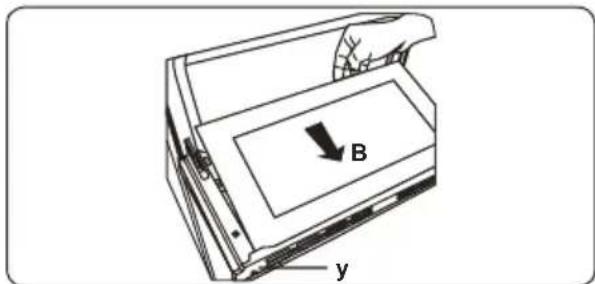

Vrácení vnitřního skla dvířek trouby na své místo:

1. Zatlačte sklo směrem k a pod polohovací držák (y) ve směru B.

A B y

1. Umístěte sklo pod polohovací držák (x) ve směru C.

Pokud mají dvířka trouby trojité sklo, třetí skleněnou vrstvu lze vyjmout stejným způsobem, jako druhou skleněnou vrstvu.

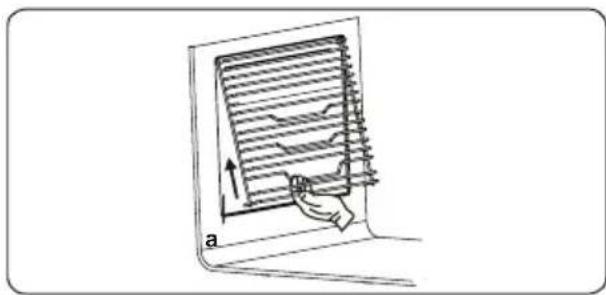

Demontáž kovového regálu

Pokud chcete demontovat kovový regál zatáhněte ho tak, jak je znázorněno na obrázku. Po jeho uvolnění ze spon (a) ho nadzvedněte.

VAROVÁNÍ: Údržbu tohoto spotřebiče by měl provádět pouze autorizovaný servisní pracovník nebo kvalifikovaný technik.

Výměna žárovky osvětlení trouby

VAROVÁNÍ: Vypněte troubu a nechte ji vychladnout.

• Sejměte skleněný kryt a potom vyjměte žárovku.
  • Vložením nové žárovky (odolná vůči teplotě 300 °C) nahradte vyjmutou žárovku (230 V, 15-25 W, typ E14).
  • Vratte skleněný kryt na své místo a vaše trouba je připravena k použití.

Žárovka je navržena speciálně pro použití v domácích spotřebičích pro přípravu pokrmů. Není vhodná k osvětlení místnosti v domácnosti.

6. ODSTRANĚNÍ MOŽNÝCH PROBLÉMŮ A PŘEPRAVA

6.1 Odstranění možných problémů

Pokud problém se spotřebičem přetrvává i po provedení těchto základních kroků k odstranění problémů, obraťte se na autorizovaného servisního zaměstnance nebo kvalifikovaného technika.

Problém Možná příčina Řešení
Trouba se nezapne. Je vypnuto	napájení elektrickou energií.	Zkontrolujte, zda je v elektrické síti energie. Také zkontrolujte, zda fungují ostatní kuchyňské spotřebiče.
Žádné teplo v troubě nebo trouba se nezahřívá.	Ovladač teploty trouby je nastaven nesprávně.Byla ponechána otevřená dvířka trouby.	Zkontrolujte, zda je ovladač nastavení teploty trouby správně nastaven.
Osvětlení trouby (pokud je k dispozici) nefunguje.	Vadná žárovka.Došlo k odpojení nebo vypnutí dodávky elektrické energie.	Vyměňte žárovku podle pokynů. V elektrické zásuvce zkontrolujte, zda je zapnutý přívod elektrické energie.
Pečení v troubě je nerovnoměrné.	Regály trouby jsou umístěny nesprávně.	Zkontrolujte, zda jsou použity doporučené teploty a pozice regálů.Neotvírejte často dvířka trouby, pokud není nutné otočit pečicí se pokrm. Pokud otevíráte dvířka trouby často, vnitřní teplota se sníží a může to ovlivnit výsledky pečení.
Dvířka spotřebiče se nedají otevřít; na displeji svítí symbol zamčení dvířek nebo indikátor.	Dvířka spotřebiče jsou zamčená v důsledku pyrolytické funkce.	Počkejte, dokud prostor pečení nevychladne a symbol zamčení dvířek nezmizí.
Tlačítka časovače není možné stisknout správně.	Mezi tlačítky časovače jsou zachyceny cizí předměty. Model s dotykovým ovládáním: na ovládacím panelu je vlhkost.Je nastavena funkce zamknutí tlačítek.	Odstraňte cizí předmět a zkuste to znovu.Odstraňte vlhkost a zkuste to znovu.Zkontrolujte, zda není nastavena funkce zamknutí tlačítek.
Ventilátor trouby je hlučný. Regály trouby vibrují. Zkontrolujte, zda je trouba rovně. Zkontrolujte,zda regály a varné nádoby nevibrují, nebo zda se nedotýkají zadního panelu trouby.
Po cyklu „pyrolytického“ čištění není možné zvolit funkci.	Trouba se sama chladí pomocí chladicího ventilátoru po „pyrolýze“.	Zkontrolujte, zda není vypnuta jednotka zamknutí dvířek. Pokud není, trouba je stále ve fázi chlazení. V průběhu fáze chlazení ventilátorem, není možné použít žádnou funkci pečení.

6.2 Přeprava spotřebiče

Pokud potřebujete spotřebič přepravit, použijte originální obal spotřebiče a přepravujte ho v původním obalu. Postupujte podle přepravních značek na obalu. Přilepte všechny důležité části ke spotřebiči pomocí pásky, abyste tak zabránili poškození spotřebiče během přepravy.

Pokud nemáte originální obal, připravte si přepravní krabici tak, aby byl spotřebič, zejména jeho vnější povrch, chráněn před vnějšími hrozbami.

7. TECHNICKÉ PARAMETRE

INFORMAČNÍ LIST: Philco

Obchodní značka Philco: PHILCO

Značka PHILCO
Model POP 688 BX
Typ trouby ELEKTRICKÁ
Hmotnost kg 34,3
Index energetické účinnosti – teplovzdušné pečení 104,1
Index energetické účinnosti – pečení s použitím ventil 94,5
Energetická třída A
Spotřeba energie (elektrické energie) – teplovzdušné pečení kWh/na cyklus 0,87
Spotřeba energie (elektrické energie) – pečení s použitím ventilátoru	kWh/na cyklus 0,79
Počet vnitřních prostorů 1
Zdroj tepla ELEKTRICKÝ
Objem I 68
Tato trouba vyhovuje normě EN 60350-1
Tipy na úsporu energieTrouba- Pokud je to možné, pečte pokrmy spolu.- Nechte troubu na krátký čas předehřát.- Neprodlužujte čas pečení.- Na konci pečení nezapomeňte troubu vypnout.- Během pečení neotevírejte dvířka trouby.

POKYNY A INFORMACE TÝKAJÍCÍ SE LIKVIDACE POUŽITÝCH OBALOVÝCH MATERIÁLŮ

Obalové materiály zlikvidujte na veřejném místě pro likvidaci odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ

Význam symbolu na výrobku, jeho příslušenství nebo obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s domovním odpadem. Tento výrobek zlikviduje na příslušném sběrném místě pro recyklaci odpadu z elektrických a elektronických zařízení. Popřípadě je možné v některých státech Evropské unie nebo jiných evropských státech vrátit své výrobky místnímu prodejci, v případě koupě obdobného nového výrobku. Správná likvidace tohoto výrobku cenné přírodní zdroje a pomoci při prevenci případného negativního vlivu na životní prostředí a lidské zdraví, ke kterému by mohlo dojít v důsledku nesprávné likvidace odpadu. Podrobnější informace získáte od místního úřadu nebo v nejbližším středisku pro sběr odpadu. Nesprávná likvidace tohoto typu odpadu může podléhat vnitrostátním předpisům o pokutách.

pomùz

Pro podnikatelské subjekty v Evropské unii

Pokud chcete zlikvidovat elektrické nebo elektronické zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních státech mimo Evropskou unii

Pokud chcete zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo svého prodejce.

Tento výrobek splňuje všechny základní požadavky nařízení EU, která se na něj vztahují.

Změny v textu, designu a technických údajích se mohou vyskytnout bez předchozího upo vyhrazujeme si právo provést tyto změny.

Praha 10, Černokostelecká 2111
