NÁVOD K OBSLUZE SCOOTER S30 SENCOR

CZ ■ Uživatelská příručka Elektrická koloběžka

1. Obsah balení a popis koloběžky 22

1.1. Obsah balení 22
1.2. Popis koloběžky SCOOTER S30 22

1. Ovládání 23

2.1. Ovládací panel a aplikace ....23

2.2. Multifunkční tlačítko....23
2.3. Jízdní režimy 24

2.4. Spuštění provozního režimu....24

1. Sestavení koloběžky SCOOTER S30 25
2. Nabíjení 26
3. Ochrana baterie proti nadměrnému vybití 27
4. Skládání a transport .....27
5. Rízení SCOOTER S30....29
6. Bezpečnostní instrukce ....30
7. Údržba a seřízení .....31
8. Technické parametry ....33

1. Obsah balení a popis koloběžky

1.1. Obsah balení

1x Elektrická koloběžka SCOOTER S30

1x Nabíjecí adaptér

1x Imbusový klíč

4x Šroub pro upevnění řídítek

1x Uživatelská příručka

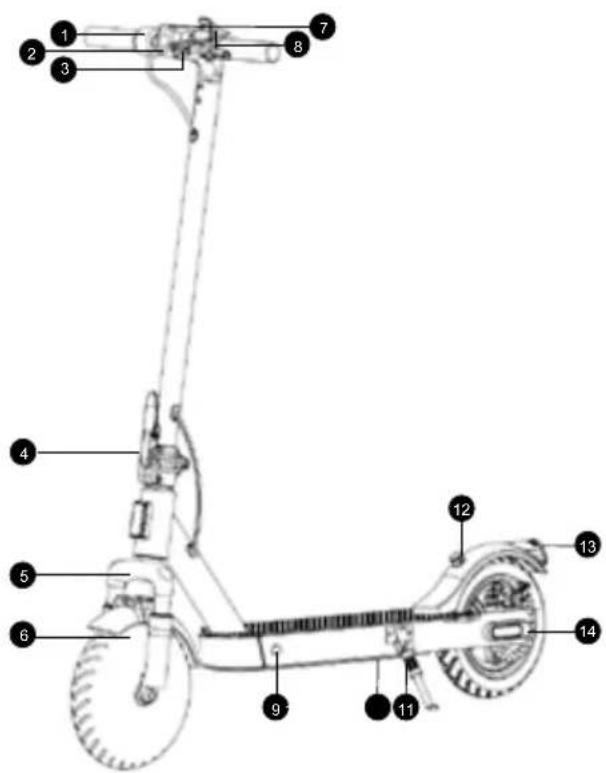

1.2. Popis koloběžky SCOOTER S30

① Ovladač rychlosti
② LED svítilna
③ Mechanická brzda a zvonek
4 Uvolňovací páka skládacího mechanismu
⑤ Přední odpružená vidlice
⑥ Elektromotor / elektrická přední brzda
⑦ Zapnutí/vypnutí/ovládací a kontrolní panel
⑧ Hák pro zajištění transportního stavu

⑨ Nabíjecí konektor
10 Prostor baterie
11 Stojan
12 Zářez pro uchycení řidítek při složeném stavu
13 Zadní LED osvětlení/ brzdové světlo
14 Mechanická kotoučová brzda

2. Ovládání

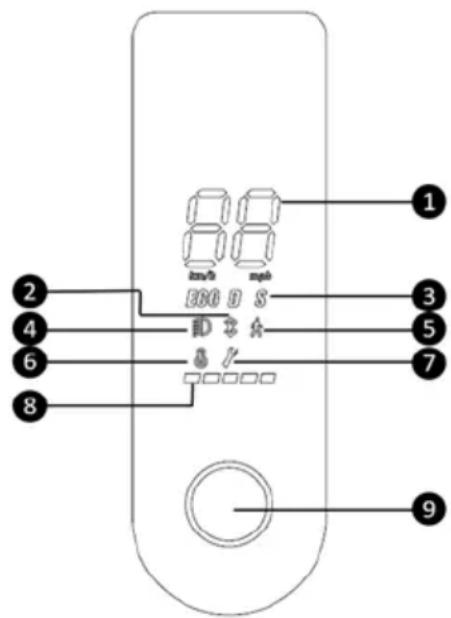

2.1. Ovládací panel a aplikace

① Aktuální rychlost
② Indikátor připojeného zařízení pomocí Bluetooth
③ Jízdní režimy ( ECO- ekonomický; D - drive; S -sport)
④ Zapnutá svítilna
⑤ Režim Walk – režim chůze (snížení rychlosti)
⑥ Indikátor přehřátí koloběžky - při překročení teploty 90°C
⑦ Indikátor chyby zařízení – kontaktovat servisní středisko
⑧ Indikátor úrovně baterie
⑨ Multifunkční tlačítko

Během používání SCOOTER S30 můžete využít také mobilní aplikaci „SENCOR SCOOTER“, která je ke stažení na Obchod Google Play a Apple APP Store. Tato aplikace uživatelům nabízí například přehled ujetých kilometrů, funkci nastavení tempomatu a mnoho dalších funkcí. Vice informací o aplikaci a návod k ní naleznete na webových stránkách www.sencor.cz.

2.2. Multifunkční tlačítko

UPOZORNĚNÍ: Nastavení jízdních vlastností provádějte vždy ještě před zahájením jízdy.

1) Ve vypnutém stavu krátkým stiskem multifunkčního tlačítka se SCOOTER S30 zapne.
2) V zapnutém stavu stisk a podržení multifunkčního tlačítka po dobu 2 vteřin vypne SCOOTER S30.
3) V zapnutém stavu krátký stisk multifunkčního tlačítka zapne LED svítilnu.
4) V zapnutém stavu krátký dvojstisk multifunkčního tlačítka přepíná mezi jízdními režimy.

2.3. Jízdní režimy

Přepínání mezi jízdními režimy se provádí pomocí dvojitého kliku multifunkčního tlačítka.

Walk až 6 km/h

Eco až 10 km/h

Drive až 20 km/h

Sport až 25 km/h

2.4. Spuštění provozního režimu

1) Zapnout koloběžku.
2) Plně stlačit a držet ovladač rychlosti, dokud na displeji nebude zobrazena hodnota 16.
3) Stále držet ovladač rychlosti a současně stisknout brzdovou páčku.
4) Uvolnit brzdovou páčku.
5) Dojde k přepnutí do posledního nastaveného jízdního režimu.

UPOZORNĚNÍ:

Vždy spouštějte provozní režim, když není SCOOTER S30 v pohybu. Spouštění do provozního režimu provádějte dle instrukcí postupně a pomalu.

3. Sestavení koloběžky SCOOTER S30

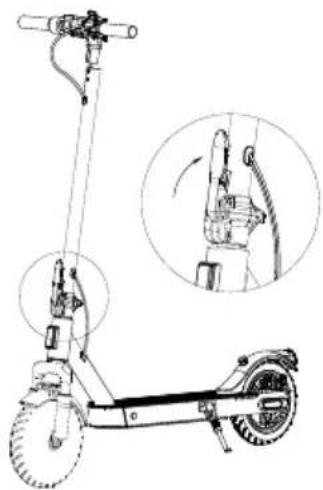

1. Narovnejte řídítkovou tyč a pevně ji upněte pomocí zajišťovací páky.

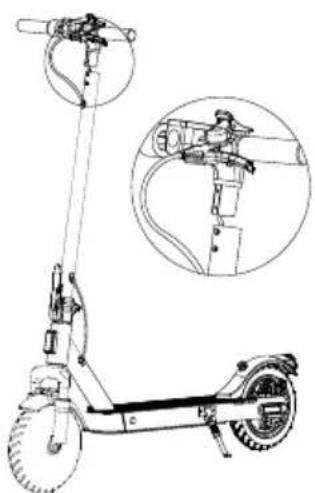

1. Zkontrolujte propojení konektorů řídicí jednotky s Ovládacím panelem. Konektor s vodiči musí být řádně propojen, aby nedošlo k pozdějšímu uvolnění.

1. Opatrně spojte řídítka s řídítkovou trubkou. Dbejte opatrnosti a předejděte poškození propojovacího vodiče při jeho uložení do trubky řízení. LED svítilna musí směřovat do směru jízdy.

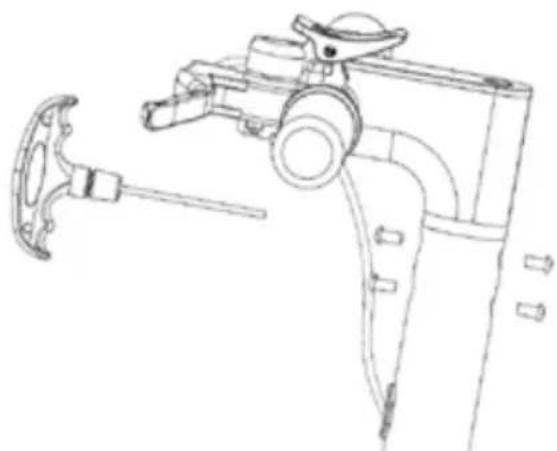

2. Sešroubujte řídítka s řídítkovou trubkou. Dva imbusové šrouby osad'te z přední strany a dva imbusové šrouby osad'te z protilehlé strany dle obrázku. Pevně utáhněte šrouby. Během používání výrobku pravidelně kontrolujte, zda nedošlo k povolení šroubů.

Před zahájením jízdy ověřte, zda je baterie plně nabitá. Zapněte Ovládací panel a zkontrolujte úroveň baterie.

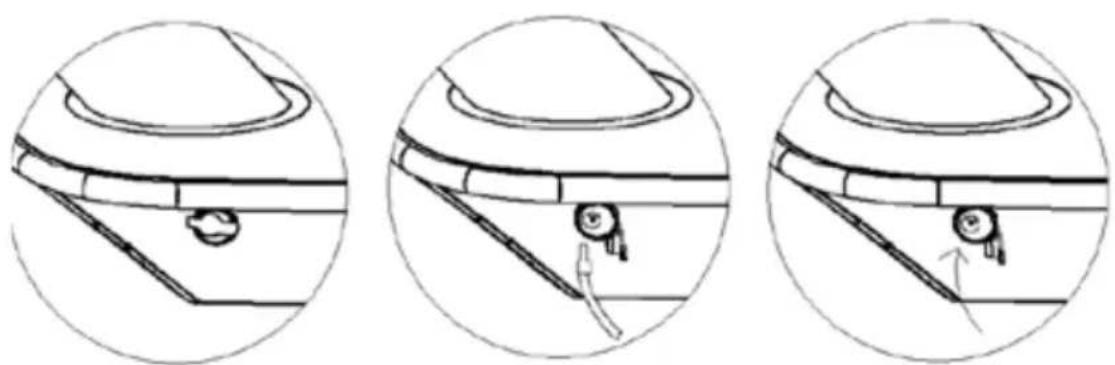

Nabíjení se provádí pomocí přiloženého nabíjecího adaptéru. V první řadě odkryjte gumovou krytku nabíjecího konektoru v SCOOTER S30 a připojte nabíjecí adaptér. Poté adaptér připojte do vaší síťové zásuvky. Po ukončení nabíjecího procesu a odpojení nabíjecího adaptéru opět zakryjte gumovou krytkou zdířku nabíjecího konektoru. Pravidelně kontrolujte, zda ochranná krytka zakrývá nabíjecí konektor pokud neprobíhá nabíjení.

Indikátor nabíjení se nachází na nabíjecím adaptéru a zobrazuje 2 stavy.

1. Červená led dioda: indikuje proces nabíjení baterie

2. Zelená led dioda: indikuje plné nabití baterie

UPOZORNĚNÍ:

Pro nabíjení používejte výhradně originální příslušenství dodané spolu se zařízením. Pokud je již doba provozu na baterii velmi krátká, životnost baterie je spotřebovaná a doporučujeme vám nechat si baterii vyměnit v autorizovaném servisu.

Doporučení:

Pokud přístroj delší dobu nepoužíváte, doporučujeme baterii jednou za dva až tři měsíce nabít do plného stavu. Nedoporučujeme skladovat přístroj s vybitou baterií, aby nedošlo k nevratnému poškození baterie (ztráta kapacity).

5. Ochrana baterie proti nadměrnému vybití

Elektrická koloběžka je vybavena ochranou jednotlivých komponent proti poškození vlivem nadměrné zátěže v provozu a nižší úrovně nabití baterie.

1. Pokud dojde ke zvýšenému zatížení elektrické koloběžky, například častou jízdou do kopce nebo jízdou do prudkého kopce, sepne se ochrana proti přehřátí řídící jednotky a baterie a výkon se na nezbytnou dobu omezí. Rychlost bude snížena na max. 15 km/h.
2. Pokud úroveň baterie klesne pod 30 %, maximální rychlost elektrické koloběžky se omezí na max. 15 km/h. V případě poklesu úrovně baterie pod 25 % se omezí rychlost na max. 10 km/h.

UPOZORNĚNÍ:

Neupravujte a nezasahujte do ochranných mechanizmů elektrické koloběžky (SCOOTER S30). Předejdete tím poškození jednotlivých komponent elektrické koloběžky (SCOOTER S30).

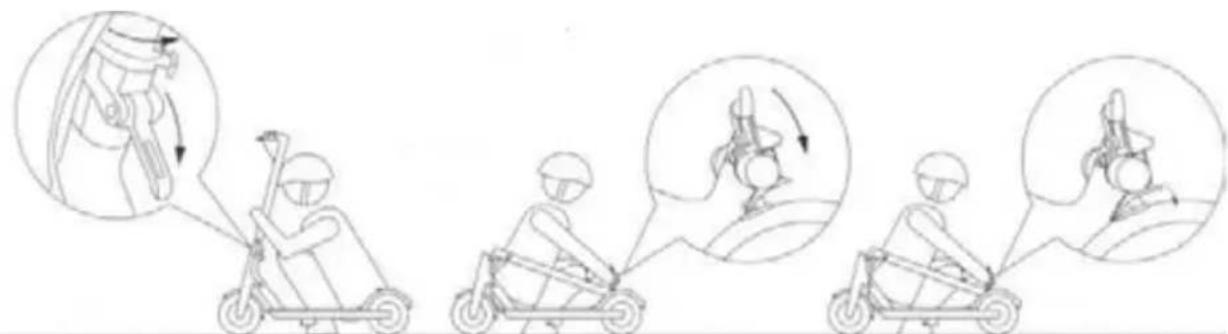

6. Skládání a transport

1. Koloběžka musí být vypnutá. Podržte koloběžku, odjistěte uvolňovací páku skládacího mechanismu na spodní části řídítkové trubky a vyklopte uvolněnou páčku do směru jízdy.

1. Sklopte uvolněnou řídítkovou trubku směrem k zadnímu blatníku, kde ji za- jistíte pomocí háku na řídítkách a zářezu na zadním blatníku. Správné složení do transportního stavu
2. Pro prénášení uchopte SCOOTER S30 za řídítkovou trubku. Pro pohodlnější transport doporučujeme držet řídítkovou trubku v třetině její délky, na straně blíže k přednímu kolu.

Koloběžka je vybavena předním a zadním odpružením, které je optimálně předna- staveno od výroby a nelze ho měnit.

Přední odpružená vidlice:

A - kluzák

B - stírací gufero

C - spodní část odpružené vidlice

D - přívodní napájecí vodič motoru

Kluzáky a stírací gufera přední odpružené vidlice udržujte v čistotě a suchu. Dbejte aby nedošlo k nadměrnému opotrebení a poškození povrchu kluzáku. K čištění použijte vlhkého hadříku. Po setření nečistot použijte konzervační olej k otření kluzáků. Pro dlouhou životnost doporučujeme čištění a konzervaci předních kluzáků po každé jízdě.

Ve spodní pravé části odpružené vidlice se nachází přívodní napájecí vodiče motoru. Dbejte ke zvýšené opatrnosti vaší jízdou a transportem elektrické koloběžky, aby nedošlo k mechanickému poškození přívodních vodičů.

Zadní odpružená vidlice:

Před jízdou kontrolujte dotažení všech šroubů a matek. Mechanizmus odpružení pravidelně čistěte vlhkým hadříkem a následně ošetřete konzervačním olejem. Správnou péčí o zadní odpružení se vyvarujete předčasného opotřebení.

7. Řízení SCOOTER S30

UPOZORNĚNÍ:

• Před každou jízdou použijte helmu a chrániče, abyste předešli zranění v případě pádu.

• Před každou jízdou zkontrolujte plnou funkčnost mechanické brzdy.

• Položte jednu nohu na nášlapnou plochu koloběžky a druhou nohou se lehce odražte od země.

UPOZORNĚNÍ:

Vždy se odrážejte nohou na té straně kde není umístěn stojánek koloběžky.

1. Jakmile koloběžku uvedete v pohyb, zmáčkněte ovládací páčku rychlosti, aby se spustil motor. Jakmile se koloběžka rozjede pomocí vlastní síly, položte i druhou nohu na plochu koloběžky.

Poznámka:

Spuštění motoru a rychlost koloběžky lze ovládat po dosažení rychlosti min. 5 km/h.

1. Zastavení je základem bezpečného řízení . Nejprve uvolněte ovladač rychlosti a posléze zmáčkněte pákovou mechanickou brzdu na levé straně řídítek.
2. První zatáčení si vyzkoušejte na rovné ploše a v pomalé rychlosti. Zatáčení provedete mírným přesunem svého těžiště. Díky jemnému naklonění do požadovaného směru jízdy a pomalým pootočením řídítek.

8. Bezpečnostní instrukce

Tento elektrický SCOOTER S30 je určen pro zábavu a rekreační použití. Nejedná se o dopravní prostředek. V soukromém i veřejném prostoru dbejte na bezpečnost všech, řídte se následujícími instrukcemi a také místními dopravními předpisy. Při setkání s chodci věnujte zvýšenou pozornost vaší jízdě a ujistěte se, že chodci ví o vaší přítomnosti. Pokud jste mimo jejich zorný úhel, zazvoňte na zvonek, zpomalte a předjedťe je (v případě pravostranné dopravy předjíždějte zleva).

Vyšší rychlost provozu automaticky znamená delší brzdnou dráhu. Udržujte bezpečnou rychlost pro případ neočekávané potřeby zastavit a udržujte si bezpečnou vzdá-

lenost od ostatních. I na rovném povrchu můžete narazit na situace nebo terén, kvůli kterým ztratíte rovnováhu, dojde k podklouznutí kol nebo jiné neočekávané situaci, která může zapříčinit váš pád. Vždy věnujte plnou pozornost řízení.

Před každou jízdou provedte kontrolu mechanické brzdy, stav nabití baterie, opotřebení součástek a kol. V případě uvolnění některých součástí nebo při výskytu nezvyklých zvuků provedte důkladnou kontrolu a případně se obraťte na autorizovaný servis.

Výrobce ani distributor nejsou zodpovědní za jakékoliv finanční škody, zranění, nehody, právní spory nebo konflikty, které vznikly z důvodu nedodržení bezpečnostních instrukcí.

• Nejezděte za deště a vyvarujte se kluzkému povrchu.
• Pokud narazíte na překážku v cestě, zastavte a koloběžku prěneste prěs překážku.
• Dbejte zvýšené opatrnosti v případě průjezdu sníženými prostory.
• Nezrychlujte během jízdy z kopce a vždy brzděte s dostatečným předstihem.
  Pokud narazíte na strmý sestup (např. prudký kopec), zastavte a koloběžku vedťe.
• Během tlačení koloběžky nepřidávejte rychlost.
  • Vždy se vyhýbejte překážkám.
• Vyvarujte se převozu těžkých zavazadel na predních řídítkách.
• Během jízdy mějte vždy obě nohy položené na nášlapné ploše koloběžky.
• SCOOTER S30 provozujte na místech, které jsou pro jízdu určená. Sledujte místní předpisy jednotlivých regionů, parků, měst a států, kde chcete koloběžku provozovat.
• Nezatáčejte prudce při vysokých rychlostech.
• Neprojíždějte kalužemi, vodou a nejezděte v dešti.
• Nejezděte ve dvou ani v případě dětí.
• Nestoupejte na blatníky.
• Nedotýkejte se brzdových komponentů.
  • Vždy se držte řídítek.
• Nesnažte se jezdit do schodů, ze schodů ani skákat s koloběžkou.

9. Údržba a seřízení

Pravidelná údržba a správné seřízení všech částí elektrické koloběžky prodlužuje její životnost. Jednotlivé částí koloběžky čistěte vlhkým hadříkem a následně použijte konzervační olej (s vyjímkou brzdového kotouče a brzdových destiček).

Před každou jízdou zkontrolujte dotažení a upevnění všech rozebiratelných částí. V případě, že je některý ze šroubů, imbusů nebo matic uvolněn, tak ho příslušným nástrojem dotáhněte.

Před první jízdou je nutné provést seřízení brzdového mechanismu. Pro správné seřízení se obraťte na specializovaného poskytovatele (např. cykloservis). Seřízení nelze provádět v rámci záručního ani pozáručního servisu u výrobce ani distributora.

UPOZORNĚNÍ: K čištění elektrické koloběžky nikdy nepoužívejte vysokotlaké mytí vodou.

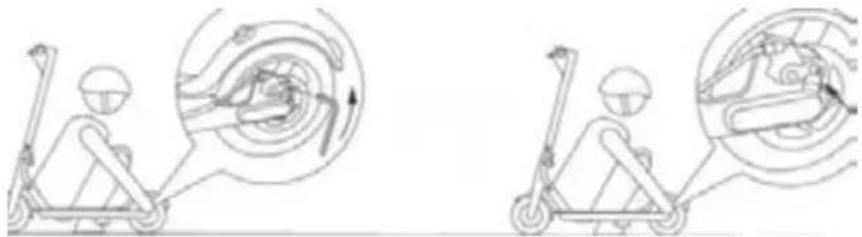

Seřízení brzd - V případě příliš utažených nebo příliš povolených brzd použijte 4mm imbusový klíč a uvolněte šroub brzdového mechanismu proti směru hodinových ručiček a upravte délku brzdového lanka. Poté šroub pevně utáhněte. Pro doladění upravte napětí brzdového lanka matkou u mechanické brzdy upevněné na řídítkách. Brzdové destičky je zapotřebí průběžně kontrolovat a dle míry opotřebení měnit. Jedná se o spotřební náhradní díl který brzděním ubývá. Celý brzdový systém udržujte v čistotě a vyvarujte se mastných usazenin na brzdovém kotouči a brzdových destičkách.

Seřízení kloubu řidítek - V transportním stavu je v kloubu řídítkové trubky přístupný šroub „C“ (4mm imbus) pro utažení jejího upevnění. Před utažením imbusového šroubu v kloubu řidítkové trubky je nutné nejprve povolit imbusové šrouby umístěné na objímce kloubu (znázorněno šipkami na obrázku „B”). Kloubové uložení dotáhněte s citem aby otáčení řízení nebylo tuhé a zároveň aby vůle v kloubovém uložení byla co nejmenší. Po seřízení kloubového uložení srovnejte řidítka a pevně dotáhněte šrouby „B“. Vždy když se jízdou elektrické koloběžky vůle řízení zvětší provedťe dotažení dle postupu.

Seřízení páky skládacího mechanizmu - pokud skládací mechanismus vykazuje vůli je zapotřebí provést seřízení. Šroub seřízení zapadá do páky skládacího mechanismu a je umístěn ve spodní části trubky řídítek. Odklopte řídítka do transportního stavu a vymezte vůli povolením imbusového šroubu ( otáčení proti směru hodinových ručiček ). Šroub povolujte postupně a průběžně zkoušejte skládat elektrickou koloběžku do provozního stavu, dokud zaklapnutí páky nebude vykazovat citelnou tuhost. Nikdy nepovolujte šroub tak, aby páku skládacího mechanizmu bylo možné zacvaknout pouze velkou silou.

Kontrola kol a pneumatik - Kola jsou osazena bezdušovými pneumatikami, které jsou náchylné na opotrebení. Nikdy neroztáčejte motorem přední kolo pokud koloběžka není plně zatížena jezdcem a kolo nemá plný kontakt s jízdním povrchem. Při brzdění předvídejte dostatečně dopředu a nebrzděte smykem. Vždy po jízdě provedte očištění vlhkým hadříkem a zkontrolujte zda pneumatiky nejsou poškozené a mastné. Před jízdou musí být kola suchá.

10. Technické parametry

SCOOTER S30
Klíčové vlastnosti
Maximální rychlost až 25 km/h
Dojezd až 30 km
Odpružení předního kola
Hliniková konstrukce
Aplikace SENCOR SCOOTER dostupná na Google Play a APP Store
Osvětlení LED
LED Displej (mód, rychlost, baterie, osvětlení, bluetooth)
Pohon
Výkon motoru 350 W
Rychlost režim SPORT až 25 km h
	režim DRIVE až 20 km/h
	režim ECO až 10 km/h
	režim WALK až 6 km/h
Dojezd až 30 km při hmotnosti 55 kg
	až 25 km při hmotnosti 90 kg
Tempomat Ano
Maximální úhel stoupání až 15°
Kola
8,5 palcové přední a zadní perforované pneumatiky
Duální systém brždění - elektrické a mechanické
Kotoučová brzda
Odpružení předního kola
Aplikace SENCOR SCOOTER
Dostupná na Apple App Store a Google Play
Uzamknutí koloběžky pomocí aplikace
Dojezd, ujetá vzdálenost, čas provozu, rychlost, stav baterie, atd.
Bluetooth 4.1
Technické parametry
Maximální zatížení 120 Kg
Rozměr 107 x 44 x 115 cm (rozložená)
	107 x 44 x 53 cm (složená)
Hmotnost: 14,5 kg
Pracovní teplota -10 až 40 °C
Skladovací teplota -20 až 45 °C
Úroveň hluku <70 dB(A)
Nabíjecí adaptér
Vstupní napětí 100-240V AC 50/60 Hz
Vstupní proud 1.5 A
Výslupní napětí 42 V
Konektor	5.5 x 10 mm
Baterie
Kapacita 7,5 Ah Li-ion
Doba nabíjení 4-5 hodin
Počet článků 30
Ochrana proti zkratu, přepětí, přebití, přehřátí
Ochrana baterie proti nadměrnému vybití
Jmenovité napětí 36V

Nabíjecí adaptér Hodnota a přesnost Jednotka
Název nebo ochranná známka výrobcu, identifikačné číslo podniku a adresa	"Dongguan Green Power One Co., Ltd No.26, Hongyun Street, Chonghe Village, Qingxi Town, Dongguan City, Guangdong, P. R. China"	-
Identifikačný kód modelu GA20-4201500T	-
Vstupní napětí 100-240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí	42.0 V
Výstupní proud	1.5 A
Výstupní výkon	63.0	W
Průměrná účinnost v aktivním režimu	89.61	%
Účinnost při nízké zátěži (10%)	/	%
Spotřeba energie ve stavu bez zátěže	0.19	W

Bluetooth
Verze	4.0
Maximální výkon vysílače	100 mW při 2,4 GHz – 2,4835 GHz

Hlukové emise

Vážená hladina akustického tlaku jedoucího vozidla je menší než 70 dB(A).

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tímto FAST CR a.s. prohlašuje, že typ rádiového zařízení SCOOTER S30 je v souladu se směrnicí 2014/53/EU.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Součástí balení tohoto výrobku není záruční list.

Prodávající poskytuje kupujícímu na výrobek záruku v trvání 24 měsíců od převzetí výrobku kupujícím. Záruka se poskytuje za dále uvedených podmínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použití. Práva z odpovědnosti za vady (reklamaci) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamaci uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamaci součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijlmá pouze kompletní a z důvodů dodržení hygienických předpisů neznečistěný výrobek. V případě oprávněné reklamace se záruční doba produžuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzlt. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, záruční list, doklad o uvedení výrobku do provozu).

Záruka se nevztahuje zejména na:

■ vady, na které byla poskytnuta sleva;
■ opotřebení a poškození vzniklé běžným užíváním výrobku;
poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku v rozporu s návodem k použití, platnými právnimi předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen;
poškození výrobku v důsledku zanedbané nebo nesprávné údržby;
poškozeni výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody);
vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod, mechanické poškození výrobku (např. ulomení knoflíku, pád);
poškození způsobené použitím nevhodných médii, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, oťresy);
poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem);
případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil);
- případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku;
případy, kdy reklamovaný výrobek nelze ztoložnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje v dokladech).
