NÁVOD K OBSLUZE Scooter S21 SENCOR

CZ ■ Uživatelská příručka Elektrická koloběžka

1. Obsah balení a popis koloběžky 25
   1.1. Obsah balení ......25
   1.2. Popis koloběžky SCOOTER S21/S25 25
   2.1. Ovládací panel a aplikace ....26
   2.2. Multifunkční tlačítko 27
   2.3. Jízdní režimy 27
   2.4. Spuštění provozního režimu....27
2. Sestavení elektrické koloběžky....29
3. Nabíjení 30
4. Ochrana baterie proti nadměrnému vybití ....30
5. Skládání a transport ....31
6. Rízení elektrické koloběžky 32
7. Bezpečnostní instrukce ......33
8. Údržba a seřízení .....34
9. Technické parametry 38

1. Obsah balení a popis koloběžky

1.1. Obsah balení

1x Elektrická koloběžka SCOOTER S21/S25

1x Nabíjecí adaptér

1x Imbusový klíč

6x Šroub pro upevnění řídítek

1x Uživatelská příručka

1x Redukce pro nafouknutí pneumatik

4x boční odrazka přední vidlice

4x odrazová nálepka zadní vidlice

2x dlouhý šroub nášlapné plochy náhradní

2x krátký šroub nášlapné plochy náhradní

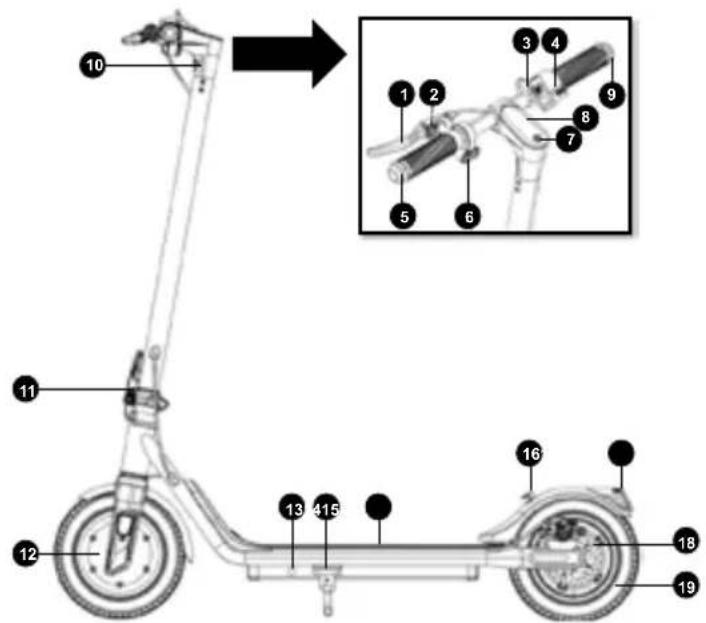

1.2. Popis koloběžky SCOOTER S21/S25

① Páčka zadní mechanické brzdy

② Zvonek

③ Hák pro uchycení v transportním stavu

④ Ovladač rychlosti

⑤ Levý směrový blikač

⑥ Tlačítka (levý a pravý směrový blikač)

⑦ Tlačítko Zapnutí / Vypnutí / Multifunkční

⑧ Displej

⑨ Pravý směrový blikač

10 Přední svítilna

11 Uvolňovací páka skládacího

mechanismu

12 Přední kolo s duší a pláštěm pro nafouknutí a elektrickým motorem

13 Nabíjecí konektor

14 Stojan (nejnižší bod těla koloběžky)

15 Nášlapná plocha, prostor baterie

16 Zářez pro uchycení řídítek při složeném stavu

17 Zadní LED osvětlení/ brzdové světlo

18 Zadní mechanická kotoučová brzda

19 Zadní kolo s duší a plástěm pro nafouknutí

2. Ovládání

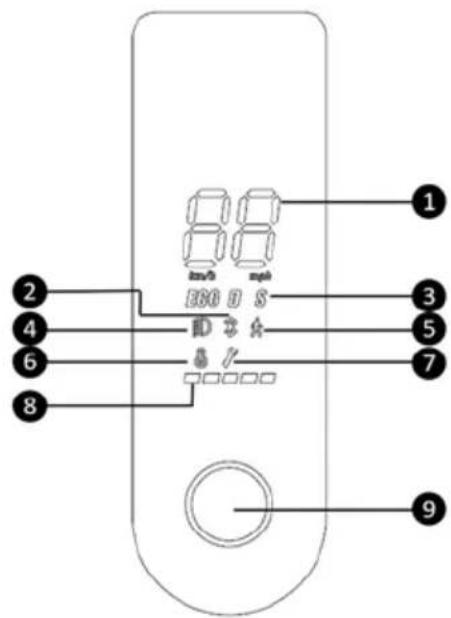

2.1. Ovládací panel a aplikace

① Aktuální rychlost
② Indikátor připojeného zařízení pomocí Bluetooth
③ Jízdní režimy ( ECO- ekonomický; D - drive; S -sport)
④ Zapnutá svítilna
⑤ Režim Walk – režim chůze (snížení rychlosti)
⑥ Indikátor přehřátí koloběžky - při překročení teploty 90°C
⑦ Indikátor chyby zařízení – kontaktovat servisní středisko
⑧ Indikátor úrovně baterie
⑨ Multifunkční tlačítko

Nastavení pomocí mobilní aplikace

SENCOR

HOME

Tuto elektrickou koloběžku je možné nastavit prostřednictvím aplikace SENCOR HOME.

- Stáhněte si aplikaci do svého chytrého mobilního telefonu, zaregistrujte se a nastavte elektrickou koloběžku. Pokud již aplikaci SENCOR HOME máte nainstalovanou, přidejte si do ní elektrickou koloběžku.

• Návod, jak zacházet s aplikací, naleznete ke stažení na webu https://www.sencor.com/ v sekci KOLOBĚŽKY
• Reset spárování s aplikací SENCOR HOME se provádí v zapnutém stavu elektrické koloběžky a stiskem zapínacího tlačítka 8x za sebou. Úspěšné vyresetování bude oznámeno akustickým tónem.

2.2. Multifunkční tlačítko

UPOZORNĚNÍ: Nastavení jízdních vlastností provádějte vždy ještě před zahájením jízdy.

1) Ve vypnutém stavu stiskem a podržením multifunkčního tlačítka se elektrická koloběžka zapne.
2) V zapnutém stavu stisk a podržení multifunkčního tlačítka po dobu 2 vteřin vypne elektrickou koloběžku.
3) V zapnutém stavu krátký stisk multifunkčního tlačítka zapne / vypne LED svítilnu.
4) V zapnutém stavu krátký dvojstisk multifunkčního tlačítka přepíná mezi jízdními režimy.
5) V zapnutém stavu krátký trojstisk multifunkčního tlačítka přepíná jednotky rychlosti na displeji (km/h nebo mph).

2.3. Jízdní režimy

Přepínání mezi jízdními režimy se provádí pomocí dvojitého kliku multifunkčního tlačítka.

Walk až 6 km/h

Eco až 10 km/h

Drive až 20 km/h

Sport až 25 km/h

2.4. Spuštění provozního režimu

1) Zapnout elektrickou koloběžku.
2) Plně stlačit a držet ovladač rychlosti, dokud na displeji nebude zobrazena hodnota 16.
3) Stále držet ovladač rychlosti a současně stisknout brzdovou páčku.
4) Uvolnit brzdovou páčku.
5) Dojde k přepnutí do posledního nastaveného jízdního režimu.

UPOZORNĚNÍ: Vždy spouštějte provozní režim, když není elektrická koloběžka v pohybu. Spouštění do provozního režimu provádějte dle instrukcí postupně a pomalu.

Ovládání blikačů

• Ovladač blikačů se nachází na levé straně řídítek viz ⑥ na hlavním obrázku. Spuštěný blikač se po chvilce automaticky vypne a nebo ho můžete stejným tlačítkem kterým byl spuštěn předčasně ukončit.
• Pravým tlačítkem se spustí blikač umístěný na pravém konci řídítek.
• Levým tlačítkem se spustí blikač umístěný na levém konci řídítek.

Výměna blikačů

Dbejte zvýšené opatrnosti při skladování, odkládání a pádu elektrické koloběžky na předměty, které by mohly poškodit blikače umístěné na konci řídítek. Pokud dojde k mechanickému poškození blikače, je možné nové blikače zakoupit jako samostatný díl. Pro výměnu blikače povolte inbusový šroub 1,5mm umístěný zespod řídítek. Blikač vytáhněte ven a odpojte ho v místě konektoru. Připojte nový blikač a konektor přetáhněte novou ochranou bužírkou. Zasuňte blikač do řídítkové trubky a jemně dotáhněte inbusový šroubek 1,5mm.

3. Sestavení elektrické koloběžky

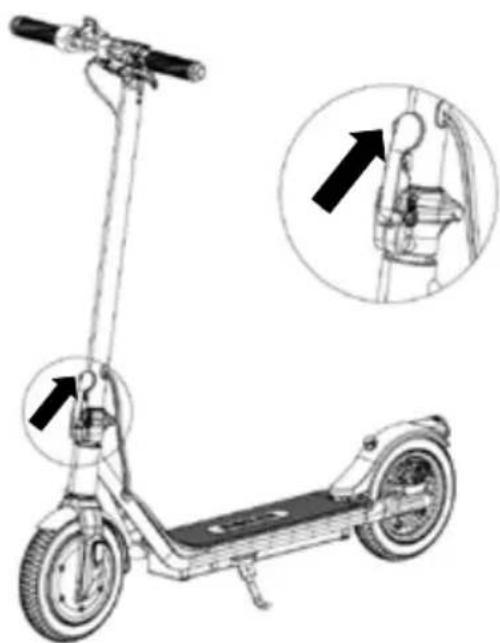

1. Narovnejte řídítkovou tyč a pevně ji upněte pomocí zajišťovací páky.

1. Zkontrolujte propojení konektorů řídicí jednotky s Ovládacím panelem. Konektor s vodiči musí být řádně propojen, aby nedošlo k pozdějšímu uvolnění.

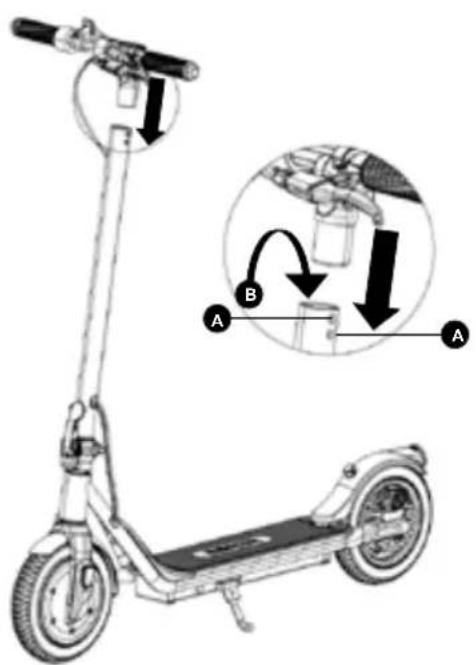

1. Opatrně spojte řídítka s řídítkovou trubkou. Dbejte opatrnosti a předejděte poškození propojovacího vodiče při jeho uložení do trubky řízení. LED svítilna musí směřovat do směru jízdy.

2. Sešroubujte řídítka s řídítkovou trubkou. Dva inbusové šrouby Ⓐ osadťe z levé strany a dva inbusové šrouby Ⓑ osadťe z protilehlé strany dle obrázku. Pevně utáhněte šrouby. Během používání elektrické koloběžky pravidelně kontrolujte, zda nedošlo k povolení šroubů.

3. Zapněte elektrickou koloběžku.

4. Nabíjení

Před zahájením jízdy ověřte, zda je baterie plně nabitá. Zapněte Ovládací panel a zkontrolujte úroveň baterie.

Nabíjení se provádí pomocí přiloženého nabíjecího adaptéru. V první řadě odkryjte gumovou krytku nabíjecího konektoru 13v elektrické koloběžce a připojte nabíjecí adaptér. Poté adaptér připojte do vaší síťové zásuvky. Po ukončení nabíjecího procesu a odpojení nabíjecího adaptéru opět zakryjte gumovou krytkou zdířku nabíjecího konektoru. Pravidelně kontrolujte, zda ochranná krytka zakrývá nabíjecí konektor pokud neprobíhá nabíjení.

Indikátor nabíjení se nachází na dobíjecím adaptéru a zobrazuje 2 stavy.

1. Červená led dioda: indikuje proces nabíjení baterie
2. Zelená led dioda: indikuje plné nabití baterie

UPOZORNĚNÍ:

Pro nabíjení používejte výhradně originální příslušenství dodané společně v balení. Pokud je již doba provozu na baterii velmi krátká, životnost baterie je spotřebovaná a doporučujeme vám nechat si baterii vyměnit v autorizovaném servisu.

Doporučení:

Pokud přístroj delší dobu nepoužíváte, doporučujeme baterii jednou za dva až tři měsíce nabít do plného stavu. Nedoporučujeme skladovat přístroj s vybitou baterií, aby nedošlo k nevratnému poškození baterie (ztráta kapacity).

5. Ochrana baterie proti nadměrnému vybití

Elektrická koloběžka je vybavena ochranou jednotlivých komponent proti poškození vlivem nadměrné zátěže v provozu a nižší úrovně nabití baterie.

1. Pokud dojde ke zvýšenému zatížení elektrické koloběžky, například častou jízdou do kopce nebo jízdou do prudkého kopce, sepne se ochrana proti přehřátí řídící jednotky a baterie a výkon se na nezbytnou dobu omezí. Rychlost bude snížena na max. 15 km/h.

2. Pokud úroveň baterie klesne pod 30 %, maximální rychlost elektrické koloběžky se omezí na max. 15 km/h. V případě poklesu úrovně baterie pod 25 % se omezí rychlost na max. 10 km/h.

UPOZORNĚNÍ: Neupravujte a nezasahujte do ochranných mechanizmů elektrické koloběžky (SCOOTER S21/S25). Předejdete tím poškození jednotlivých komponent elektrické koloběžky.

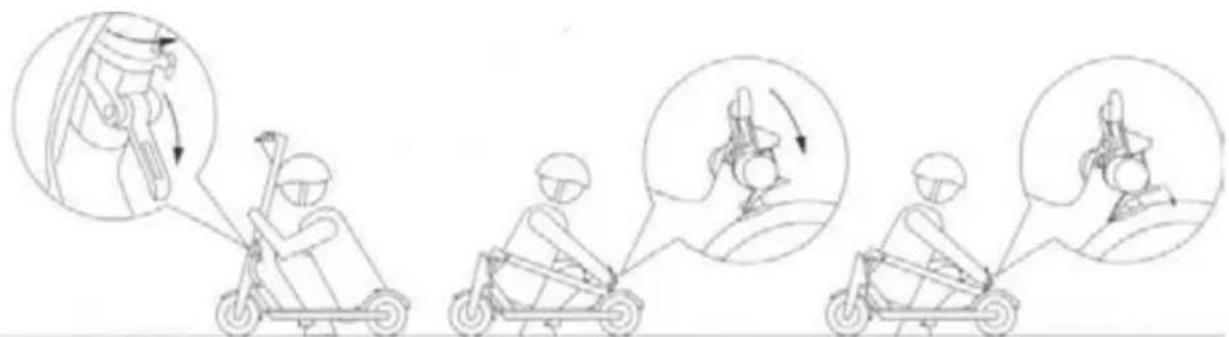

6. Skládání a transport

1. Elektrická koloběžka musí být vypnutá. Podržte elektrickou koloběžku, odjistěte uvolňovací páku skládacího mechanismu na spodní části řídítkové trubky a vyklopte uvolněnou páčku do směru jízdy.

1. Sklopte uvolněnou řídítkovou trubku směrem k zadnímu blatníku, kde ji zajistíte pomocí háku ③ na řídítkách a zářezu ⑯na zadním blatníku.
2. Pro prénášení uchopte elektrickou koloběžku za řídítkovou trubku. Pro pohodlnější transport doporučujeme držet řídítkovou trubku v třetině její délky, na straně blíže k prednímu kolu.

7. Rízení elektrické koloběžky

UPOZORNĚNÍ:

• Před každou jízdou použijte helmu a chrániče, abyste předešli zranění v případě pádu.

• Před každou jízdou zkontrolujte plnou funkčnost mechanické brzdy.

• Položte jednu nohu na nášlapnou plochu koloběžky a druhou nohou se lehce odražte od země.

UPOZORNĚNÍ:

Vždy se odrážejte nohou na té straně kde není umístěn stojánek 14 koloběžky.

1. Jakmile koloběžku uvedete v pohyb, zmáčkněte ovládací páčku rychlosti ④, aby se spustil motor. Jakmile se koloběžka rozjede pomocí vlastní síly, položte i druhou nohu na plochu ⑤ koloběžky.

Poznámka:

Spuštění motoru a rychlost koloběžky lze ovládat po dosažení rychlosti min. 5 km/h.

1. Zastavení je základem bezpečného řízení . Nejprve uvolněte ovladač rychlosti ④ a posléze zmáčkněte mechanickou ① brzdu na levé straně řídítek.

2. První zatáčení si vyzkoušejte na rovné ploše a v pomalé rychlosti. Zatáčení provedete mírným přesunem svého těžiště. Díky jemnému naklonění do požadovaného směru jízdy a pomalým pootočením řídítek.

8. Bezpečnostní instrukce

Tato elektrická koloběžka je určena pro zábavu a rekreační použití. Nejedná se o dopravní prostředek. V soukromém i veřejném prostoru dbejte na bezpečnost všech, řídte se následujícími instrukcemi a také místními dopravními předpisy.

Při setkání s chodci věnujte zvýšenou pozornost vaší jízdě a ujistěte se, že chodci ví o vaší přítomnosti. Pokud jste mimo jejich zorný úhel, zazvoňte na zvonek, zpomalte a předjedťe je (v případě pravostranné dopravy předjíždějte zleva).

Vyšší rychlost provozu automaticky znamená delší brzdnou dráhu. Udržujte bezpečnou rychlost pro případ neočekávané potřeby zastavit a udržujte si bezpečnou vzdálenost od ostatních. I na rovném povrchu můžete narazit na situace nebo terén, kvůli kterým ztratíte rovnováhu, dojde k podklouznutí kol nebo jiné neočekávané situaci, která může zapříčinit váš pád. Vždy věnujte plnou pozornost řízení.

Před každou jízdou provedte kontrolu mechanické brzdy, stav nabití baterie, opotřebení součástek a kol. V případě uvolnění některých součástí nebo při výskytu nezvyklých zvuků provedte důkladnou kontrolu a případně se obraťte na autorizovaný servis.

Výrobce ani distributor nejsou zodpovědní za jakékoliv finanční škody, zranění, nehody, právní spory nebo konflikty, které vznikly z důvodu nedodržení bezpečnostních instrukcí.

• Nejezděte za deště a vyvarujte se kluzkému povrchu.
• Pokud narazíte na překážku v cestě, zastavte a koloběžku prěneste prěs překážku.
• Dbejte zvýšené opatrnosti v případě průjezdu sníženými prostory.
• Nezrychlujte během jízdy z kopce a vždy brzděte s dostatečným předstihem. Pokud narazíte na strmý sestup (např. prudký kopec), zastavte a koloběžku vedťe.
• Během tlačení koloběžky nepřidávejte rychlost.
  • Vždy se vyhýbejte překážkám.
• Vyvarujte se převozu těžkých zavazadel na predních řídítkách.
• Během jízdy mějte vždy obě nohy položené na nášlapné ploše koloběžky.
• Elektrickou koloběžku provozujte na místech, které jsou pro jízdu určená. Sledujte místní předpisy jednotlivých regionů, parků, měst a států, kde chcete koloběžku provozovat.
• Nezatáčejte prudce při vysokých rychlostech.
• Neprojíždějte kalužemi, vodou a nejezděte v dešti.
• Nejezděte ve dvou ani v případě dětí.
• Nestoupejte na blatníky.

• Nedotýkejte se brzdových komponentů.
  • Vždy se držte řídítek.

• Nesnažte se jezdit do schodů, ze schodů ani skákat s koloběžkou.

• Mějte v patrnost, že stojan je nejnižším bodem elektrické koloběžky. Dbejte zvýšené opatrnosti aby se vám nezasekl o vyvýšený povrch během jízdy.

9. Údržba a seřízení

Pravidelná údržba a správné seřízení všech částí elektrické koloběžky prodlužuje její životnost. Jednotlivé části elektrické koloběžky čistěte vlhkým hadříkem a následně použijte konzervační olej (s vyjímkou brzdového kotouče a brzdových destiček).

Před každou jízdou zkontrolujte dotažení a upevnění všech rozebiratelných částí. V případě, že je některý ze šroubů, inbusů nebo matic uvolněn, tak ho příslušným nástrojem dotáhněte.

Před první jízdou je nutné provést seřízení brzdového mechanismu. Pro správné seřízení se obraťte na specializovaného poskytovatele (např. cykloservis). Seřízení nelze provádět v rámci záručního ani pozáručního servisu u výrobce ani distributora.

UPOZORNĚNÍ: K čištění elektrické koloběžky nikdy nepoužívejte vysokotlaké mytí vodou.

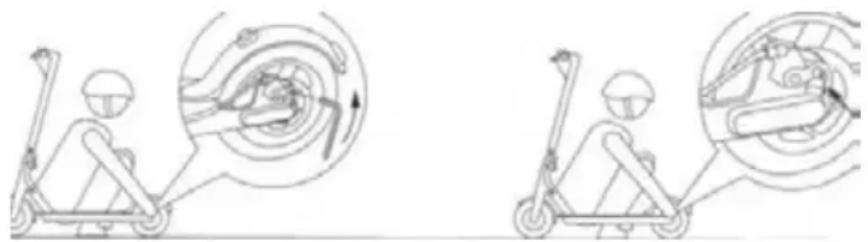

Seřízení brzd - V případě příliš utažených nebo příliš povolených brzd použijte 4mm inbusový klíč a uvolněte šroub brzdového mechanismu proti směru hodinových ručiček a upravte délku brzdového lanka. Poté šroub pevně utáhněte. Pro doladění upravte napětí brzdového lanka matkou u mechanické brzdy upevněné na řídítkách. Brzdové destičky je zapotřebí průběžně kontrolovat a dle míry opotřebení měnit. Jedná se o spotřební náhradní díl, který brzděním ubývá. Celý brzdový systém udržujte v čistotě a vyvarujte se mastných usazenin na brzdovém kotouči a brzdových destičkách.

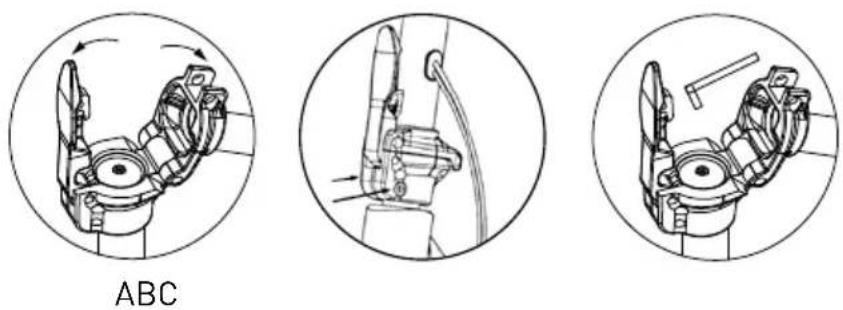

Seřízení kloubu řidítek - V transportním stavu je v kloubu řídítkové trubky přístupný šroub Ⓐ (4mm inbus) pro utažení jejího upevnění. Před utažením inbusového šroubu v kloubu řidítkové trubky je nutné nejprve povolit inbusové šrouby umístěné na objímce kloubu (znázorněno šipkami na obrázku Ⓑ). Kloubové uložení dotáhněte s citem, aby otáčení řízení nebylo tuhé a zároveň, aby vůle v kloubovém uložení byla co nejmenší. Po seřízení kloubového uložení srovnejte řidítka a pevně dotáhněte šrouby Ⓑ. Vždy, když se jízdou elektrické koloběžky vůle řízení zvětší, provedte dotažení dle postupu.

Seřízení páky skládacího mechanismu - pokud skládací mechanismus vykazuje vůli, je zapotřebí provést seřízení. Šroub seřízení zapadá do páky skládacího mechanismu a je umístěn ve spodní části trubky řídítek. Odklopte řidítka do transportního stavu a vymezte vůli povolením inbusového šroubu ( otáčení proti směru hodinových ručiček ). Šroub povolujte postupně a průběžně zkoušejte skládat elektrickou koloběžku do provozního stavu, dokud zaklapnutí páky nebude vykazovat citelnou tuhost. Nikdy nepovolujte šroub tak, aby páku skládacího mechanismu bylo možné zacvaknout pouze velkou silou.

Kontrola kol a pneumatik - kola elektrické koloběžky jsou nafukovací a osazená dušemi. Je nutné pravidelně kontrolovat stav pneumatik. Pokud pneumatiky vykazují poškození nebo jsou nadměrně opotřebeny používáním okamžitě je vyměňte.

UPOZORNĚNÍ: Je nutné vždy dodržet správný rozměr a vzorek pneumatiky předepsaný výrobcem. Nepokoušejte se neodborně pneumatiku vyměnit.

Před každou jízdou kontrolujte tlak vzduchu v pneumatikách. Tlak vzduchu je zapo-třebí udržovat v rozmezí 2,2 bar až 2,4 bar. Pokud je tlak v pneumatice nižší, použijte pumpičku s koncovkou na autoventilky a dofoukněte je na požadovanou hodnotu. Pokud je tlak vyšší, tak ho ufoukněte na požadovanou hodnotu.

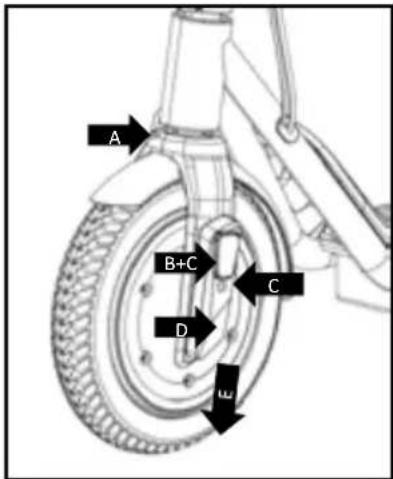

Sejmutí předního kola

seznam nástrojů: inbusový klíč 4mm malý křížový šroubovák tupý nástroj fén stranový klíč 18mm oboustranná lepící páska

Nejprve odšroubujte 2 křížové šroubky Ⓐ z pravé strany koloběžky. Poté nahřejte opatrně fénem boční odrazky Ⓑ a opatrně je tupým nástrojem odlepte. Odšroubujte inbusové šrouby Ⓓ (2 z každé strany elektrické koloběžky). Odejměte boční kryty přední vidlice a odšroubujte matice Ⓓ předního kola. Poté kolo vysuňte směrem dolu Ⓔ.

Pro skladání použijte opačného postupu a nezapomeňte kolo sestavit tak, jak bylo sestaveno před rozebíráním. Pro nalepení odrazky Ⓑ je zapotřebí nejprve očistit styčné plochy (čistícím přípravkem*) a poté použít novou oboustrannou lepící pásku.

UPOZORNĚNÍ:

Veškeré práce provádějte pečlivě, aby nedošlo k poškození jednotlivých dílů. Při skládání dbejte preciznosti a nezapomeňte všechny spojovací ma- tice a šrouby pevně dotáhnout. Dbejte zvýšené opatrnosti při manipulaci s předním kolem v oblasti připojeného vodiče motoru. Vodič motoru nelze odpojit. Pokud si nejste s montáží a demontáži jisti, obratte se na speciali- zovaný servis. Výměna pneumatik a duší není předmětem záruční opravy.

* K čištění používejte výhradně přípravků, které nenaleptávají použité materiály.

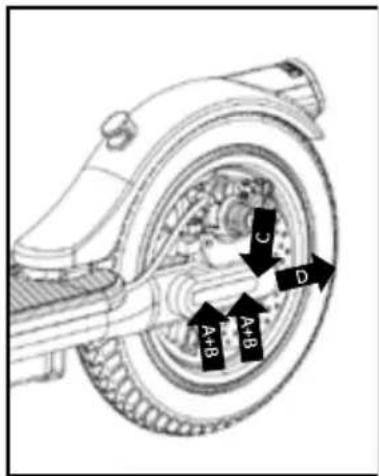

Sejmutí zadního kola

seznam nástrojů:

inbusový klíč 4mm

inbusový klíč 5mm

fén

Použijte fén k nahřátí a odlepení odrazky A. Odšroubujte inbusové šrouby a odejměte plastové krytky zadního kola na obou stranách. Poté odšroubujte inbusový šroub

C zadního kola z obou stran a kolo vytáhněte směrem dozadu D.

UPOZORNĚNÍ:

Veškeré práce provádějte pečlivě, aby nedošlo k poškození jednotlivých dílů. Při skládání dbejte preciznosti a nezapomeňte všechny spojovací šrouby pevně dotáhnout. Pokud si nejste s montáží a demontáži jisti obraťte se na specializovaný servis. Výměna pneumatik a duší není předmětem záruční opravy.

10. Technické parametry

SCOOTER S21

Klíčové vlastnosti

Výkon motoru 250 W

Maximální rychlost až 25 km/h

Dojezd až 20 km

Aplikace SENCOR HOME dostupná na Google Play a APP Store

Osvětlení LED vpředu i vzadu

LED Displej (mód, rychlost, baterie, osvětlení, bluetooth)

Blinkry pro indikaci odbočování

Pohon

Výkon motoru 250 W

Rychlost:

- režim SPORT až 25 km/h

- režim DRIVE až 20 km/h

- režim ECO až 10 km/h

- režim WALK až 6 km/h

Dojezd až 20 km při hmotnosti 70 kg

Tempomat

Maximální úhel stoupání až 12 °

Kola

8,5 palcové přední a zadní dušové pneumatiky

Duální systém brždění - elektrické a mechanické

Kotoučová brzdy

Aplikace SENCOR HOME

Dostupná na Apple App Store a Google Play

Uzamknutí koloběžky pomocí aplikace

Bluetooth 5.0

Technické parametry

Maximální zatížení 120 kg

Rozměr: 107 x 49 x 115 cm (rozložená)

Rozměr: 107 x 49 x 47 cm (složená)

Hmotnost: 12,5 kg

Pracovní teplota: 0 až 40 ° C

Skladovací teplota: 0 až 45 °C

Úroveň hluku <70 dB(A)

Nabíjecí adaptér

Vstupní napětí: 100-240V AC 50/60 Hz

Vstupní proud: 1,5 A

Výstupní napětí: 42 V

Konektor: Φ 5.5 x 10 mm

Baterie

Kapacita: 187 Wh - 5,2 Ah/36 V Li-ion

Doba nabíjení: max. 4 hodin

Ochrana proti: zkratu, přepětí, přebití, přehřátí

Ochrana baterie proti nadměrnému vybití

SCOOTER S25

Klíčové vlastnosti

Výkon motoru 350 W

Maximální rychlost až 25 km/h

Dojezd až 25 km

Aplikace SENCOR HOME dostupná na Google Play a APP Store

Osvětlení LED vpředu i vzadu

LED Displej (mód, rychlost, baterie, osvětlení, bluetooth)

Blinkry pro indikaci odbočování

Pohon

Výkon motoru 350 W

Rychlost:

• režim SPORT až 25 km/h
• režim DRIVE až 20 km/h
• režim ECO až 10 km/h
• režim WALK až 6 km/h

Dojezd až 25 km při hmotnosti 70 kg

Tempomat

Maximální úhel stoupání až 15 °

Kola

10 palcové přední a zadní dušové pneumatiky

Duální systém brždění - elektrické a mechanické

Kotoučová brzda

Aplikace SENCOR HOME

Dostupná na Apple App Store a Google Play

Uzamknutí koloběžky pomocí aplikace

Bluetooth 5.0

Technické parametry

Maximální zatížení 120 kg

Rozměr: 107 x 49 x 118 cm (rozložená)

Rozměr: 107 x 49 x 49 cm (složená)

Hmotnost: 13 kg

Pracovní teplota: 0 až 40 °C

Skladovací teplota: 0 až 45 °C

Úroveň hluku <70 dB(A)

Nabíjecí adaptér

Vstupní napětí: 100-240V AC 50/60 Hz

Vstupní proud: 1,5 A

Výstupní napětí: 42 V

Konektor: Φ 5.5 x 10 mm

Baterie

Kapacita: 270 Wh - 7,5 Ah/36 V Li-ion

Doba nabíjení: max. 6 hodin

Ochrana proti: zkratu, přepětí, přebití, přehřátí

Ochrana baterie proti nadměrnému vybití

Nabíjecí adaptér Hodnota a přešnost Jednotka
Název nebo ochranná známka výrobcu, identifikačné číslo podniku a adresa	"Dongguan Green Power One Co., Ltd No.26, Hongyun Street, Chonghe Village, Qingxi Town, Dongguan City, Guangdong, P. R. China"	-
Identifikačný kód modelu GA20-4	201500T -
Vstupní napětí 100-240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí 42.0 V
Výstupní proud 1.5 A
Výstupní výkon 63.0 W
Průměrná účinnost v aktivním režimu	89.61 %
Účinnost při nízké zátěži (10%)	/ %
Spotřeba energie ve stavu bez zátěže	0.19 W

Bluetooth
Verze	5.0
Maximální výkon vysílače	100 mW při 2,4 GHz – 2,4835 GHz

Hlukové emise

Vážená hladina akustického tlaku jedoucího vozidla je menší než 70 dB(A).

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tímto FAST CR a.s. prohlašuje, že typ rádiového zařízení SCOOTER S21/S25 je v souladu se směrnicí 2014/53/EU.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

SENCOR®

CZ Záruční podmínky

Součástí balení tohoto výrobku není záruční list.

Prodávající poskytuje kupujicimu na výrobek záruku v trvání 24 měsiců od převzetí výrobku kupujícim. Záruka se poskytuje za dále uvedených podmínek. Záruka se vztahuje pouze na nové spolřební zboží prodané spotřebiteli pro běžné domáci použití. Práva z odpovědnosti za vady (reklamaci) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakoupen nebo v niže uvedeném autorizovaném servisu. Kupující je povinen reklamaci uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamaci součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba produžuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, záruční list, doklad o uvedení výrobku do provozu).

Záruka se nevztahuje zejména na:

■ vady, na které była poskytnuta sleva;
■ opotřebení a poškození vzniklé běžným užíváním výrobku;
poškození výrobku v důsledku neodborné či nesprávné instalace, použiti výrobku v rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použiti výrobku k jinému účelu, než ke kterému je určen;
poškození výrobku v důsledku zanedbané nebo nesprávné údržby;
poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody);
vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. mechanické poškození výrobku (např. ulomení knoflíku, pěd);
poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otřesy);
poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem);
případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil);
- případy, kdy se údaje v předložených dokladech lišl od údajů uvedených na výrobku;
případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje v dokladech).

Výrobce:

FAST ČR, a.s., U Sanitasu 1621, 251 01 Ríčany, Česká republika [e-mail]

Servisní střediska:

FAST ČR, a.s., Technická 1701, 251 01 Ríčany, Česká republika, tel: [phone] FAST ČR, a.s., areál GLP Park Brno Holubice, Holubice 552, 683 51 Holubice, tel: [phone]

Aktuální seznam servisních středisek pro ČR naleznete na www.sencor.cz.

E-mail: [e-mail]

Originální znění návodu je v českém jazyce, další jazykové mutace jsou lvořeny příslušným překladem.

FAST®

FAST ČR, a.s.

Produkt/ značka: Elektrická koloběžka / SENCOR

Typ/ model: SCOOTER S21 jako výrobní model M2

DC 36,0V (Li-ion baterie 5,2Ah); IPX5; Třída III; LWA = 65dB(A)

Frek.: 2402-2480MHz; max. výstupní výkon 1,205mW

Vstup AC 100-240; 50/60 Hz; 1,8A; Třída II; IP20

Výstup DC 42,0V; 1,5A; 63,0W

Výrobce: FAST ČR, a.s.

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Osoba pověřená kompletací technické dokumentace: FAST ČR, a.s.

Předmět výše popsaného prohlášení je v souladu s příslušnými harmonizačními právními předpisy Unie:

Směrnice MD 2006/42/EC Směrnice LVD 2014/35/EU Směrnice ErP 2009/125/EC

Směrnice RED 2014/53/EU Směrnice EMC 2014/30/EU Směrnice NEOE 2000/14/ES

Směrnice RoHS 2011/65/EU+(EU)2015/863

Příslušné harmonizované normy a další technické specifikace:

EN 60335-1:2012+AC+A11+A13+A1+A14+A2+A15 EN IEC 61558-1:2019

EN IEC 62368-1:2020+A11 EN 62233:2008+AC EN 61558-2-16:2009+A1

EN 17128:2020 EN ISO 12100:2010

EN 62479:2010 EN 55032:2015+A1+A11 EN 55035:2017+A11

EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.6 EN 300 328 V2.2.2

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1 EN 61000-3-3:2013+A1+A2

Místo vydání: Praha

Datum vydání: 20.12.2024

Jméno: Ing. Luboš Cinek – Odpovědná osoba

Podpis:

FAST®

FAST ČR, a.s. U Sanitasu 1621, 251 01 Ričany, Czech Republic tel.: [phone], fax: [phone]

EU PROHLÁŠENÍ O SHODĚ

Produkt/ značka: Elektrická koloběžka / SENCOR

Typ/ model: SCOOTER S25 jako výrobní model M2

DC 36,0V (Li-ion baterie 7,5Ah); IPX5; Třída III; LWA = 65dB(A)

Frek.: 2402-2480MHz; max. výstupní výkon 1,205mW

Vstup AC 100-240; 50/60 Hz; 1,8A; Třída II; IP20

Výstup DC 42,0V; 1,5A; 63,0W

Výrobce: FAST ČR, a.s.

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Osoba pověřená kompletací technické dokumentace: FAST ČR, a.s.

Předmět výše popsaného prohlášení je v souladu s příslušnými harmonizačními právními předpisy Unie:

Směrnice MD 2006/42/EC

Směrnice LVD 2014/35/EU

Směrnice ErP 2009/125/EC

Směrnice RED 2014/53/EU

Směrnice EMC 2014/30/EU

Směrnice NEOE 2000/14/ES

Směrnice RoHS 2011/65/EU+(EU)2015/863

Příslušné harmonizované normy a další technické specifikace:

EN 60335-1:2012+AC+A11+A13+A1+A14+A2+A15 EN IEC 61558-1:2019

EN IEC 62368-1:2020+A11 EN 62233:2008+AC EN 61558-2-16:2009+A1

EN 17128:2020 EN ISO 12100:2010

EN 62479:2010 EN 55032:2015+A1+A11 EN 55035:2017+A11

EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.6 EN 300 328 V2.2.2

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1 EN 61000-3-3:2013+A1+A2

Místo vydání: Praha

Datum vydání: 20. 12. 2024

Jméno: Ing. Luboš Cinek – Odpovědná osoba

Podpis:
