Typ výrobku	Lednička s 0hvězdičkovým oddílem
Model	LKK-90S
Třída energetické účinnosti	F
Třída klimatického provedení	ST, N (Subtropické, Mírné)
Chladivo	R600a (isobutan) 21g
Jmenovité napětí	220-240 V
Jmenovitá frekvence	50 Hz
Jmenovitý proud	0.7 A
Třída ochrany	I
Izolační plyn	C5H10 (cyklopentan)
Regulace termostatu	Polohy 0 až 5 (0=vypnuto, 5=nejchladnější)
Odmrazování	Ruční
Dveře reverzibilní	Ano (levé nebo pravé otevírání)
Nastavitelné nožky	Ano
Potřebná vzdálenost (zadní/boční)	Nejméně 10 cm
Potřebná vzdálenost (horní)	Nejméně 20 cm
Doba čekání před prvním použitím	2 hodiny po umístění
Záruka	24 měsíců

Často kladené otázky - LKK-90S Ravanson

Jak nastavit teplotu na mém Ravanson LKK-90S?

Použijte knoflík termostatu uvnitř ledničky. Otočte jej do polohy mezi 1 a 5. Vyšší čísla (4-5) jsou chladnější. Poloha '0' vypne ledničku. Pro normální použití začněte na střední nastavení.

Jak odmrazit mrazicí oddíl?

LKK-90S vyžaduje ruční odmrazování. Když led dosáhne tloušťky 3-5 cm, nastavte termostat na '0', odpojte zařízení, vyjměte potraviny a nechte dveře otevřené. Můžete umístit misku s horkou vodou dovnitř, aby se urychlilo tání. Nikdy nepoužívejte kovové nástroje nebo elektrická topidla.

Mohu změnit směr otevírání dveří?

Ano, dveře jsou reverzibilní. Postupujte podle pokynů v manuálu: odstraňte horní závěs, otočnou podložku a spodní držák, poté je znovu připevněte na opačnou stranu. Budete potřebovat šroubovák a přiložené zátky.

Proč moje lednička vydává hlasitý hluk?

Normální provozní zvuky zahrnují zvuk tekoucí vody a občasné klepání v důsledku teplotních změn. Pokud je hluk nadměrný, zkontrolujte, zda je lednička vyrovnaná a nedotýká se stěn. V případě potřeby seřiďte nožky.

K čemu slouží 0hvězdičkový oddíl?

0hvězdičkový oddíl udržuje teplotu pod 0°C. Je vhodný pro skladování mražených potravin (např. zmrzlina, mražená zelenina) a výrobu ledových kostek. Není však určen k mražení čerstvých potravin.

Jak vyčistit ledničku?

Odpojte zařízení. Použijte měkký vlhký hadřík s jemným detergentem. Vyhněte se rozpouštědlům, benzínu, alkoholu nebo abrazivním čisticím prostředkům. Zvláštní pozornost věnujte těsněním dveří. Před opětovným připojením důkladně osušte.

Co dělat, když lednička přestane fungovat?

Nejprve zkontrolujte, zda je termostat nastaven na '0', zda je zástrčka správně zasunuta a zda je napájení zapnuto. Pokud se zastavila po výpadku proudu, počkejte alespoň 5 minut před opětovným spuštěním. Pokud problém přetrvává, kontaktujte servisní středisko.

Kolik místa bych měl nechat kolem ledničky?

Pro správné větrání ponechte alespoň 10 cm vzadu a po stranách a 20 cm nad ledničkou. Také zajistěte, aby se dveře mohly plně otevřít (160°).

Mohu v ledničce skladovat hořlavé materiály?

Ne, nikdy neskladujte hořlavé nebo výbušné látky, jako je plyn, benzín nebo alkohol, uvnitř nebo v blízkosti ledničky. Chladivo (R600a) je hořlavé, proto se vyhněte otevřenému ohni, pokud je chladicí okruh poškozen.

Jaká je třída energetické účinnosti tohoto modelu?

Ravanson LKK-90S má třídu energetické účinnosti F. To je založeno na stupnici energetických štítků EU. Pro optimální účinnost jej umístěte mimo zdroje tepla a vyhýbejte se častému otevírání dveří.

NÁVOD K OBSLUZE LKK-90S Ravanson

CZ Návod na obsluhu 27

SK Návod na obsluhu 33

Před zahájením používání si nejdříve přečtěte všechny pokyny a výstrahy týkající se bezpečnosti používání.

Nedodržování níže uvedených bezpečnostních výstrah může způsobit úraz elektrickým proudem, požár a/nebo závažný úraz.

Uchovávejte veškeré výstrahy a pokyny týkající se bezpečnosti, abyste je mohli využít v budoucnosti.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Tento spotřebič mohou používat děti starší 8 let a osoby s omezenou fyzickou, smyslovou nebo duševní zdatností, nebo bez příslušných zkušeností a vědomostí, pokud se toto používání děje s dohledem nebo v souladu s návodem na používání, bezpečným způsobem a zmíněné osoby pochopily nebezpečí spojená s používáním spotřebiče. Děti by se neměly se spotřebičem hrát. Děti nemohou bez dozoru provádět čištění a údržbu spotřebiče.

Děti si neuvědomují některá nebezpečí, která mohou vzniknout při používání elektrických spotřebičů.

Jestliže přístroj vykazuje nějakou závadu, neuvádějte jej do provozu.

Nepoužívejte spotřebič, pokud je vodič napájení poškozený.

Pokud je vodič napájení poškozený, musí jej vyměnit výrobce, autorizovaný servis nebo příslušně kvalifikovaná osoba za účelem zamezení ohrožení

Dávejte pozor, aby se vodič napájení nedotýkal ostrých hran a horkých ploch.

Pro zástrčku spotřebiče je třeba zajistit odpovídající zásuvku.

Je zakázáno jakýmkoliv způsobem předělávat zástrčku.

Spotřebič je určen k používání uvnitř místnosti. Nelze jej používat ani skladovat na místech, kde by na něj mohly působit atmosférické vlivy.

Nevystavujte spotřebič působení deště a vlhkosti.

K čistění spotřebiče používejte měkký a vlhký (ne mokrý) hadřík a jemný saponát. Nepoužívejte rozpouštědla, benzín a další prostředky, které by mohly spotřebič poškodit.

Zařízení uchovávejte (skladujte) a dopravujte ve svislé poloze, v původním obalu, který je chrání před mechanickými poškozeními,

vlhkosti a prachem.

Případné opravy spotřebiče svěřujte výhradně kvalifikované osobě, používající původní náhradní díly.

Větrací otvory v krytu zřízení nebo v přepážkách pláště nesmí být ničím ucpané.

Za účelem urychlení procesu rozmrazování nepoužívejte žádná mechanická zařízení ani prostředky jiné, než doporučil výrobce.

Dávejte pozor, abyste nepoškodili systém oběhu chladiva.

Nepoužívejte elektrická zařízení uvnitř komor na uchovávání potravin, pokud se nejedná o typ doporučovaný výrobcem.

Chladnička obsahuje hořlavý, přátelský životnímu prostředí zemní plyn izobutan (R600a).

Plyn (R600 a) je hořlavý. Před zapojením je třeba se ujistit, že chladící okruh není poškozený.

V případě poškození:

- vyhněte se otevřenému ohni

- okamžitě vyvětrejte místnost, ve které stojí chladnička.

POZOR!

Přes to, že se bude zařízení používat v souladu s jeho určením a že se budou dodržovat veškeré bezpečnostní pokyny, nelze zcela vyloučit určité faktory zbytkového rizika.

URČENÍ A KONSTRUKCE

Spotřebič je určen k použití v domácích a jiných obdobných prostředích:

- kuchyňkách v prodejnách, kancelářích a jiných pracovištích

- domácnostech a v zákazníkům přístupných prostorách hotelů, motelů a jiných obytných prostorů.

Tento chladicí spotřebič není určen k vestavění

Lednička – mraznička je určená na uchovávání potravin. Je vybavená „bezhvězdičkovou komorou“: Bezhvězdičková komora je určená na uchovávání mrazených potravin a teplotou < 0°C, lze ji využívat k vytváření a uchovávání ledu, ale není určená k uchovávání potravin, které se snadno kazí.

Tento chladicí spotřebič není vhodný pro mražení potravin.

1. Nožky

2. Přepínač nastavené teploty

3. Tác

4. Vytahovací police

5. Mraznička

6. Police na mléčné výrobky

7. Police na láhve

TECHNICKÉ ÚDAJE

LKK-50(/S) LKK-90(/S /SN)

Jmenovité napětí: 220-240V 220-240V

Jmenovitý kmitočet: 50 Hz 50 Hz

Jmenovitý proud: 0,7A 0,7A

Třída ochrany: | |

Klimatická třída: ST, N ST, N

Chladící látka/ hmota: R600a/16g R600a/21g

Izolace pěnidlem: C 5 H 10 C 5 H 10

Energetická třída: F F

CHARAKTERISTIKA KLIMATICKÝCH TŘÍD

Klimatická třída Teplota vzduchu

SN (rozšířená - umírněná) od +10°C do +32°C

N (umírněná) od +16°C do +32°C

ST (subtropická) od +18°C do +38°C

T (tropická) od +18°C do +43°C

PŘÍPRAVA K PROVOZU

1. Sundejte veškeré zajištující prvky.

2. Chladničku je třeba postavit na rovné ploše. V případě potřeby vyrovnejte zařízení s použitím nastavitelných nožiček.

3. Pro zajištění správného větrání je třeba umístit chladničku tak, aby byly dodržené následující vzdálenosti od stěn a jiných předmětů: zadní a boční strany chladničky minimálně 10 cm, horní část minimálně 20 cm. Je třeba ponechat u dveří chladničky tolik volného místa, aby se mohly otevírat v úhlu do 160°.

4. Chladničku je třeba umístit dále od zdrojů tepla (sporák, radiátor, kamna) a nevystavovat ji bezprostřednímu působení slunečního záření.

5. Chladnička se nesmí umístit poblíž hořlavých nebo výbušných látek, jako jsou: plyn, benzín, alkohol apod. Všechny uvedené látky se nesmí v chladničce uchovávat.

6. Neumístovat chladničku na místě s vysokou vlhkostí.

7. Po postavení chladničky na vhodném místě je třeba počkat min. 2h před jejím připojením k napájení.

8. Ujistěte se, že zdroj napájení, ke kterému má být spotřebič připojen, odpovídá parametrům uvedeným na jmenovité tabulce. Spotřebič musí být zapojen do zásuvky s uzemňovacím kolíkem. Pokud se vyskytují výkyvy napětí, je třeba zapojit chladničku prostřednictvím zařízení, které automaticky vrovnává napětí.

9. Kabel napájení by se neměl prodlužovat ani svíjet, když je zařízení zapnuto. Kromě toho je třeba věnovat pozornost tomu, aby vodič napájení nevedl příliš blízko kompresoru, nacházejícího se v zadní části chladničky. Kompresor během své práce dosahuje vysokou teplotu a může poškodit kabel napájení.

10. V prípadě náhodného odpojení od zdroje napájení je třeba před opětovným zapnutím počkat cca 5 minut.

První zapojení

Po zapojení chladničky ke zdroji elektrického proudu otočte knoflíkem termostatu do polohy mezi 1 a 5. Chladnička začne pracovat. Zavřete dveře, po cca 30 minutách při doteku pláště chladničky z pravé nebo levé strany pocítíte teplo a v chladícím prostoru pocítíte výrazný pokles teploty. Toto je znamení správného chodu kompresora.

Termostat

Provoz chladničky řídí termostat. V poloze „0“ prestane chladnička chladit. V polohách „1 až 5“ čím je stupeň nastavení termostatu nižší, tím vyšší je teplota chlazení. Chladnička by měla být nastavená na stupeň, který vyhovuje uživateli. Úroveň „5“ je vhodná pro rychlé zmrazování. Po rychlém zmrazení se doporučuje nastavit termostat do běžné pracovní polohy.

Výroba ledu

Vlijte do nádobky na led pitnou vodu a umístěte ji v mrazničce. Nastavte knoflík termostatu do polohy 4/5.

Chladící prostor

Teplota chladící komory je cca 0°C – 10°C. Je vhodná k uchovávání na krátký čas zeleniny, ovoce, nápojů.

Bezhvězdičková komora

Teplota bezhvězdičkové komory je pod 0°C. Lze ji využívat k vytváření a uchovávání ledu, ale není určená k uchovávání potravin, které se snadno kazí.

UCHOVÁVÁNÍ POTRAVIN

Doporučuje se potraviny uchovávat v uzavřených nádobách určeným ke styku s potravinami, za účelem zamezení jejich kontaminace jinými vůněmi.

Potraviny by se neměly ukládat v chladničce příliš těsně u sebe, aby byl kolem nich možný volný průtok vzduchu.

Nevkládejte do chladničky horké potraviny. Před umístěním v chladničce je schlad'te na pokojovou teplotu. Minimalizujte četnost otevíráni a dobu otevření dveří chladničky.

Pokud by měly být potraviny před chlazením očištěné, je třeba je umýt, nechat řádně oschnout a až pak uchovávat v chladničce.

ROZMRAZOVÁNÍ A ČIŠTĚNÍ

Pokud vrstva ledu uvnitř chladničky a mrazničky dosáhne tloušťku cca 3-5 mm, je třeba zařízení rozmrazit. Zařízení vyžaduje manuální rozmrazování. Za účelem rozmrazení je třeba:

√ Nastavit termostat do polohy „0“ a odpojit zařízení od zdroje napájení.
√ Odstranit potraviny z chladničky i z mrazničky.
√ Otevřít dveře, aby se led samočinně rozpouštěl. Pro zrychlení rozmrazování lze umístit na polici misku s horkou vodou a zavřít dvířka chladničky a mrazničky.

Je zakázáno používat kovové nástroje nebo elektrické ohřívače za účelem zrychlení rozmrazování.

√ Odstranit vodu z chladničky a mrazničky s použitím měkkého hadříku. Umýt zařízení uvnitř i zvenčí s použitím měkkého vlhkého hadříku a neutrálním mycím prostředkem. Vysušit vnitřek.

Je zakázáno vylévat vodu na vnější část chladničky. Mohlo by to vést k poškození izolační vrstvy. Zakazuje se používat k mytí horkou vodu, kyseliny, zásady, benzín, benzen, žíraviny, alkohol a abrazivní prostředky.

√ Vložit potraviny do chladničky a do mrazničky, nastavit termostat do požadované polohy a připojit chladničku ke zdroji elektrického proudu.

Pro dodržení hygienických podmínek je třeba vnitřek chladničky pravidelně umývat. Za tímto účelem je třeba:

√ Odpojit chladničku od přívodu elektrického proudu.
√ Umýt chladničku s použitím měkkého vlhkého hadříku s neutrálním čisticím prostředkem.
√ Po umytí vysušit.

Věnujte zvláštní pozornost udržování v dobrém stavu gumového těsnění na dveřích. Mělo by se vždy udržovat čisté.

Pokud se zařízení nebude po delší dobu používat, je třeba z něj odstranit potraviny, umýt vnitřek chladničky i mrazničky a řádně vysušit. Dveře je třeba ponechat pootevřené.

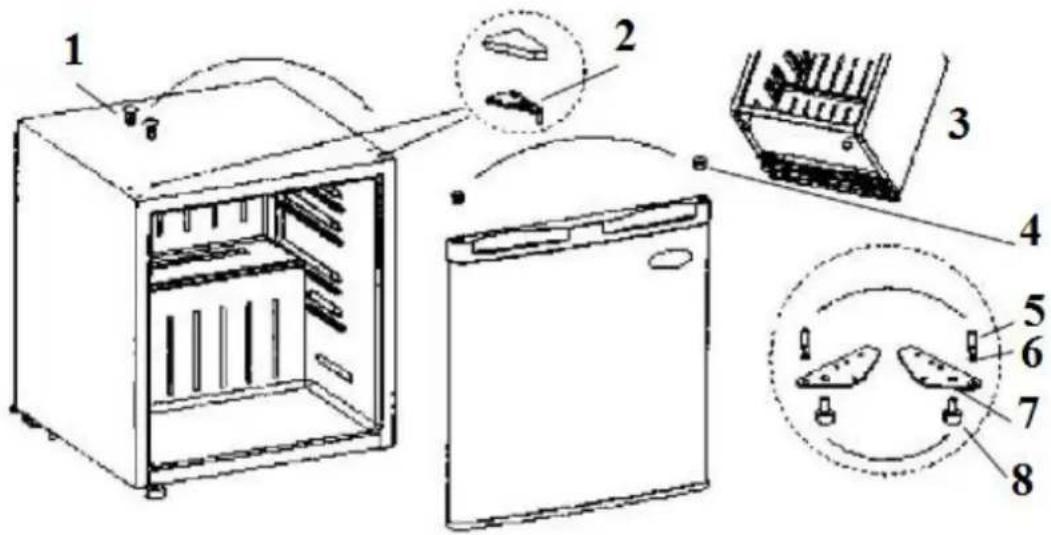

NAMONTOVÁNÍ DVERÍ SPOTŘEBIČE

Dveře chladničky lze namontovat tak, aby se otevírali doprava nebo doleva. Pro změnu směru otevíráni dveří postupujte podle následujících pokynů.

1. Záslepky

2. Horní závěs

3. Základ

4. Záslepky do dveří

5. Šroub závěsu

6. Podložka

7. Dolní závěs

8. Nastavitelná nožička

ŘEŠENÍ PROBLÉMŮ

Slyšitelný zvuk tekoucí vody je běžný jev při provozu kompresoru.

Slyšitelné praskání je reakce na náhlé změny teploty.

Horký kompresor – za provozu může teplota kompresoru vystoupat až na 90°C.

Horké boky chladničky – během práce mohou obě strany chladničky dosahovat průměrnou teplotu 55°C. Na vnější straně chladničky se objevuje mlžné orosení – běžný jev při velké vlhkosti vzduchu. Je třeba chladničku osušit.

Dříve než se obrátíte na servis, zkontrolujte zda:

Pokud chladnička prestala pracovat

• není knoflík termostatu nastaven v poloze „0“
• je zástrčka dobře zapojená do zásuvky
• je v síti elektrický proud
• chladnička začíná pracovat 5 minut po posledním vypnutí napájení.

Chladnička má malý výkon

• príliš mnoho potravin v chladničce nebo jejich príliš těsné umístění, které blokuje proudění vzduchu
• není chladnička umístěna na slunci nebo v místě s příliš vysokou teplotou
• chladnička je umístěná poblíž radiátoru nebo jiného zařízení vyzařujících teplo
• nebyly do chladničky a/nebo mrazničky vložené příliš teplé potraviny
• nezůstaly dveře chladničky a/nebo mrazničky pootevřené
• nejsou dveře chladničky a/nebo mrazničky příliš často otevřené
• chladnička nemá zajištěné vhodné větrání. Může to být nedostatečnou vzdálenosti mezi chladničkou a

stěnami/nábytkem/jinými zařízeními.

Potraviny v chladničce jsou příliš zchlazené

• príliš vysoký stupeň nastavení termostatu
• potraviny, které obsahují hodně vody, byly umístěné bezprostředně u výstupu chladného vzduchu. Toto neukazuje na nesprávnou činnost zařízení.

• chladnička / mraznička nestojí rovně
• spotřebič se dotýká stěny.

Pokud výše uvedené postupy problém nevyřeší, obratte se na servis.

POZOR!

Pokud přes dodržování všech uváděných pravidel chladnička s mrazničkou nepracuje správně, obraťte se na autorizovaný servis výrobce.

POZOR!

Pokud při doteku pláště chladničky s mrazničkou pocítíte elektrický zásah (mravenčení) okamžitě odpojte chladničku s mrazničkou a objednejte u elektrikáře s příslušným oprávněním kontrolu ochranného obvodu v zásuvce.

Aktuální seznam servisních míst najdete na: www.ravanson.pl

Služba je poskytována sítí Quadra-Net, navštivte prosím: www.quadra-net.pl

A linka důvěry 61 853 44 44

DOPRAVA

Dopravujte (přenášejte) pouze ve svislé poloze. Sklon spotřebiče by neměl být větší než 45°. Zařízení dopravujte v původním obalu, který je chrání před mechanickými poškozeními, vlhkosti a prachem.

POZOR!

Obrázky a popisy se mohou lišit od skutečnosti v závislosti na modelu výrobku.

Výrobce si vyhrazuje právo provádět technické změny!

Výrobce si vyhrazuje právo na případné tiskové omyly a chyby.

DODATEČNÉ INFORMACE

Minimální záruční doba nabízená výrobcem: 24 měsíců

Odkaz na web výrobce, kde jsou informace k dispozici z bodu 4 písm. a) přílohy nařízení Komise (EU) 2019/2019: www.ravanson.pl

Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat vyhozením společně z běžným domácím odpadem.

Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím, místní sběrny takového zboží i obecní úřady. Řádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým

dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.

SK

Dávajte pozor, aby sa vodič napájania nedotýkal ostrých hrán a horkých plôch.

Dávajte pozor, aby ste nepoškodili systém obehu chladiva.

Chladnička obsahuje horľavý, priatel’ský životnému prostrediu zemný plyn izobután (R600a).

Plyn (R600 a) je horľavý. Pred zapojením je treba sa presvedčit, že chladiaci okruh nie je poškodený.

- vyhnite sa otvorenému ohňu

- kuchynkách v predajniach, kanceláriách a iných pracoviskách

Klimatická trieda: ST, N ST, N

Chladiaci látka/ hmota: R600a/16g R600a/21g

Izolácia penidlom: C 5H10 C_5H_10

Vložit potraviny do chladničky a do mrazničky, nastavit termostat na požadovanú polohu a pripojit chladničku ku zdroju elektrického prúdu.

1. Upchávky

2. Horný záves

3. Základ

4. Upchávky do dverí

5. Skrutka závesu

6. Podložka

7. Dolný záves

8. Nastavitelná nôžka

RIEŠENIE PROBLÉMOV

Je počuť praskanie - je to reakcia na náhle zmeny teploty.

• nie je gombík termostatu nastavený do polohy „0“
• je zástrčka dobre zapojená do zásuvky
• je v sieti elektrický prúd
• chladnička začína pracovať 5 minút po poslednom vypnutiu napájania.

Chladnička má malý výkon

• chladnička / mraznička nestojí rovno
• spotrebič sa dotýka steny.

Minimálna záručná doba ponúkaná výrobcom: 24 mesiacov
