NÁVOD K OBSLUZE P13 iGET

Instalační manuál CZ

P13

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

Bezpečnostní opatření

1. Nepokládejte žádné těžké nebo ostré předměty na zařízení.
2. Nevystavujte zařízení přímému slunečnímu a teplenému záření a nesmí být zakrýváno.
3. Nevystavujte zařízení prostředí s vyšší nebo nižší teplotou než je doporučená.
4. Nevystavujte zařízení prašnému prostředí, a vlhkému prostředí nesplňující doporučené hodnoty včetně deště a kapalin.
5. Nepoužívejte žádné korosivní čisticí prostředky k čištění zařízení.
6. Nevystavujte zařízení silnému magnetickému nebo elektronickému rušení.
7. Nepoužívejte jiné napájecí adaptéry nebo baterie než ty, které jsou pro provoz určené.
8. Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce.
9. Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo v průvodní dokumentaci

znamená, že použité elektrické nebo elektronické výrobky nesmí být

likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických

a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

1. Není určeno k používání v blízkosti vody, např. vedle vany, umyvadla, dřezu, výlevky, ve vlhkém sklepě nebo u bazénu.

Prohlášení o shodě:

Společnost Intelek spol. s r.o. tímto prohlašuje, že všechna zařízení SECURITY P13 (JP-08B) jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/EC. Produkty jsou určeny pro prodej bez omezení v České republice, Slovensku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.iget.eu.

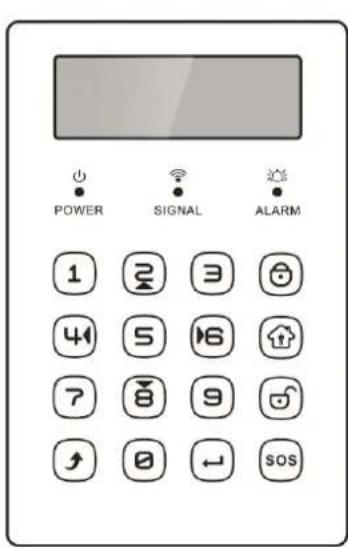

SECURITY P13 – Externí bezdrátová klávesnice s LCD disp.

Specifikace:

Frekvence vysílání:

433 MHz

Provozní teplota:

- 10^ C \~ +50°C

Provozní vlhkost:

5% \~ 95%

Použité kódování:

2262/1527

Napájecí napětí:

adaptér 5V DC 500mA,

vnitřní baterie 3.7V 500mAh,

výdrž až 24 hodin.

Dosah signálu k centrální jednotce:

do 30ti m. při přímé viditelnosti

Doporučení

• Klávesnica musí být umístěna ve vnitřních prostorách na pevném podkladu.
• Vzdálenost pro připojení k hlavní jednotce závisí také na různorodosti okolních materiálů a okolního zarušení. Nejprve doporučujeme provést v blízkosti hlavní jednotky spárování a nastavení, a poté provést test dosahu – zdali při příkazech spolu jednotky komunikují.

Instalace

1) První seznámení

Zapojte do klávesnice konektor napájecího adaptéru a napájecí adaptér do zásuvky 230V AC. Lehkým posunutím zapněte tlačítko na zadní straně do polohy „On“.

Pozor: Vlevo od konektoru pro napájecí adaptér se nachází tlačítko pro ochranu proti poškození klávesnice (Trigger). Pokud jej stisknete a pustíte, bude vyvolán Alarm. Je to z důvodu kdyby chtěl klávesnici někdo deaktivovat její demontáží, nebo poškozením.

Na klávesnici se po zapnutí zobrazí „System disarmed“.

Popis LED diod:

POWER – pokud svítí, je klávesnice zapnuta, pokud nesvítí, je vypnuta SIGNAL – dioda bliká, pokud klávesnice přijímá/vysílá signál

ALARM – bliká, pokud je vyvolán poplach od hlavní jednotky, nebo byla narušena ochrana klávesnice proti poškození (Trigger) nebo pokud je vyvolán SOS Alarm

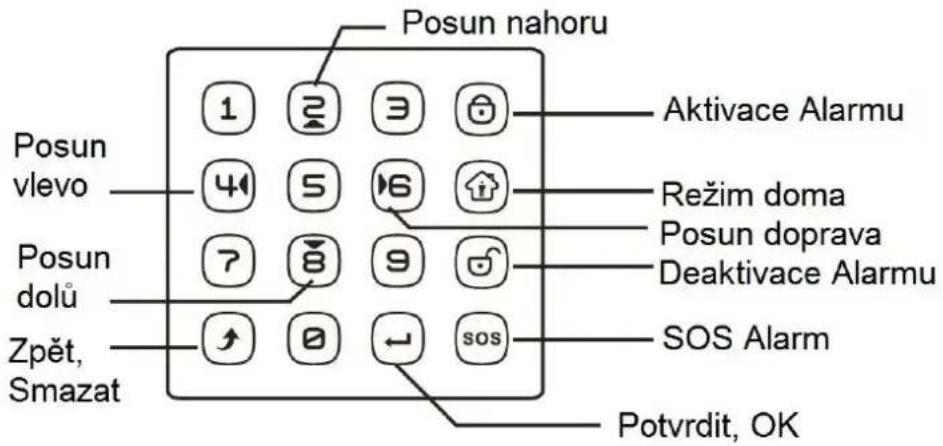

Popis ovládání klávesnice:

2) Základní ovládání

2a) Aktivace alarmu

• zadejte heslo pro zakódování/odkódování alarmu a stiskněte tlačítko „Aktivace alarmu“
• v základním nastavení je heslo „123456“, heslo je možné změnit viz. bod 7)
• displej zobrazí „System armed“ (Systém zabezpečen)

• zadejte heslo pro zakódování/odkódování alarmu a stiskněte tlačítko „Deaktivace alarmu“
• v základním nastavení je heslo „123456“, heslo je možné změnit viz. bod 7)

2c) Režim Doma

• zadejte heslo pro zakódování/odkódování alarmu a stiskněte tlačítko „Režim doma“
• v základním nastavení je heslo „123456“, heslo je možné změnit viz. bod 7)
• více o nastavení režimu doma je součástí manuálu alarmu, jedná se o režim, kdy jsou některé detektory aktivní, a některé neaktivní.

2d) SOS alarm

• zadejte heslo pro zakódování/odkódování alarmu a stiskněte tlačítko „SOS Alarm“
• v základním nastavení je heslo „123456“, heslo je možné změnit viz. bod 7)
• více o režimu SOS je součástí manuálu alarmu, jedná se o okamžitý poplach pro přivolání pomoci.

Pozor:

Základní kód pro aktivaci/deaktivaci alarmu je v továrním nastavení „123456“. Základní kód pro vstup do nastavení je v továrním nastavení „123123“.

3) Montáž klávesnice

Vyšroubujte šroub ve spodní části klávesnice a odejměte zadní kryt. Protáhněte otvorem v zadním plastovém krytu napájecí drát adaptéru a pomocí šroubů apod. připevněte zadní plastová záda na pevnou podložku (zed, dřevo, apod.)

Zapojte napájecí konektor a přepněte tlačítko na zadní straně do polohy „On“.

Nasadte klávesnici na kryt a zašroubujte spodní šroub.

4) NASTAVENÍ KOMUNIKACE S ALARMEM

Postupujte presně dle následujících kroků:

4a) Aktivace vysílání na alarmu

• v režimu nezabezpečeno vstupte do nastavení alarmu, v základním nastavení je to: zadejte 8888# a zobrazí se na alarmu 0000.
• nyní zadejte 411# a alarm pípne a zobrazí 0000,
• nyní vystupte z nastavení, zadejte *#

4b) Přidání kódu alarmu do klávesnice

- alarm ponechejte v základním režimu, nezabezpečeno

- Po zapnutí zobrazuje klávesnice "System disarmed". Stiskněte „123123" a klávesu „Potvrdit". Nyní jste v menu nastavení, pro procházení menu použijte šipky „Posun vlevo/Posun vpravo" tak dlouho, až naleznete položku „RF Coding" a potvrdte, zobrazí se:

- nyní na alarmu zadejte pomocí klávesnice nebo klíčenky pokyn pro Zabezpečeno - pokud párování proběhlo správně, zobrazí se na klávesnici (kód bude různý), a potvrdte:

- pokud se párování nezdaří, zobrazí se:

- Při nevydařeném párování doporučujeme: - Uvést klávesnici do základního nastavení a znovu nastavit bod. 2) - Provést vypnutí/zapnutí alarmu

4c) Nastavení náhodného kódu klávesnice

Po zapnutí zobrazuje klávesnice "System disarmed". Stiskněte „123123" a klávesu „Potvrdit". Nyní jste v menu nastavení, pro procházení menu použijte šipky „Posun vlevo/Posun vpravo" tak dlouho, až naleznete „Wireless Control address" a potvrdte. Nyní se zobrazí „Please input", zadejte 6 náhodných čísel, jaké vás napadnou, a potvrdte.

Pozor: Základní kód pro vstup do nastavení je v továrním nastavení „123123“.

4d) Přidání kódu klávesnice do alarmu

- na alarmu nyní aktivujte párování s klíčenkou nebo klávesnicí (např. pro alarm M2B je to 8888# pro vstup do nastavení, číslo 204 až 207 a #, pokud již tyto pozici nejsou obsazeny dalšími klíčenkami, pozice 201 až 203 jsou obsazeny z výroby třemi klíčenkami)

- na klávesnici stiskněte kód pro odheslování, v továrním nastavení je „123456“ a tlačítko deaktivace Alarmu. Alarm by měl potvrdit pípnutím a uložit

- Nyní je spárování kompletní.

5) Nastavení datumu a času

a) vstupte do nastavení a vyhledejte položku „System Time set“ a potvrdte. b) Nyní pomocí šipek posun vlevo/vpravo vyberte danou pozici, a pomocí šipek posun nahoru/dolů nastavte hodnotu. Nastavení je v pořadí: měsíc / den / rok, hodiny / minuty

6) Změna hesla pro zakódování/odkódování alarmu

a) vstupte do nastavení (stiskněte „123123“ a klávesu „Potvrdit“) a vyhledejte položku „Operate password“ a potvrdte, b) nyní zadejte nové heslo a potvrdte.

7) Změna hesla pro vstup do nastavení klávesnice

a) vstupte do nastavení (stiskněte „123123“ a klávesu „Potvrdit“) a vyhledejte položku „Program password“ a potvrdte, b) nyní zadejte nové heslo a potvrdte.

8) Uvedení do továrního (základního) nastavení

a) vstupte do nastavení a vyhledejte položku „Factory settings restore“ a potvrdte, b) klávesnice smaže veškerá nastavení a restartuje se do základního továrního nastavení.

Dodržujte pravidla pro práci s elektrickými přístroji a instalaci provádějte opatrně.

iGET

SECURITY

Inštalační manuál SK

P13

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

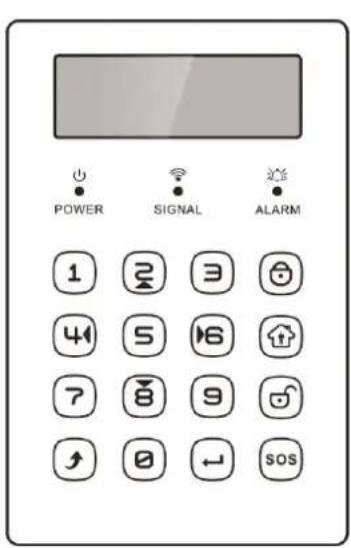

SECURITY P13 – Externá bezdrôtová klávesnica s LCD disp.

Špecifikácie:

Frekvencia vysielania:

433 MHz

Zapojte do klávesnice konektor napájacieho adaptéra a napájací adaptér do zásuvky 230V AC. ľahkým posunutím zapnite tlačidlo na zadnej strane do polohy „On“.

Na klávesnici sa po zapnutí zobrazí „System disarmed“.

Popis LED diód:

Popis ovládania klávesnice:

• zadajte heslo pre zakódovanie/odkódovanie alarmu a stlačte tlačidlo „Aktivácia alarmu“,
• v základnom nastavení je heslo „123456“, heslo je možné zmenit, vid. bod 7),
• displej zobrazí „System armed“ (Systém zabezpečený).

• zadajte heslo pre zakódovanie/odkódovanie alarmu a stlačte tlačidlo „Deaktivácia alarmu“,
• v základnom nastavení je heslo „123456“, heslo je možné zmenit, vid. bod 7).

c) Režim Doma

3) Montáž klávesnice

Vyskrutkujte skrutku v spodnej časti klávesnice a odnímte zadný kryt. Pretiahnite otvorom v zadnom plastovom kryte napájací drôt adaptéra a pomocou skrutky pripevnite zadný plastový chrbát na pevnú podložku (stena, drevo, apod.)

Zapojte napájací konektor a prepnite tlačidlo na zadnej strane do polohy „On“.

Nasadte klávesnicu na kryt a zaskrutkujte spodnú skrutku.

4) Nastavenie komunikace s alarmom

- V režime nezabezpečené vstúpte do nastavenia alarmu, v základnom nastavení je to: zadajte 8888 # a zobrazí sa na alarmu 0000.

- Teraz zadajte 411 # a alarm pípne a zobrazí 0000,

4b) Pridanie kódu alarmu do klávesnice

• Alarm ponechajte v základnom režime, nezabezpečené
• Po zapnutí zobrazuje klávesnice "System disarmed". Stlačte "123123" a kláves "Potvrdit".

4d) Pridanie kódu klávesnice do alarmu

a) vstúpte do nastavenia (stlačte „123123“ a klávesu „Potvrdit“) a vyhládajte položku „Program password“ a potvrdte,
b) teraz zadajte nové heslo a potvrdte.
