NÁVOD K OBSLUZE WD-12220FD LG

Zlatý Anděl - Nádražní 23/344

151 34 Praha 5

Česká republika

www.lgecz.cz

e-mail: [e-mail]

tel.: [phone]

MODEL: WD-16220FD

WD-16225FD

WD-14220FD

WD-14225FD

WD-12220FD

WD-12225FD

WD-10220FD

WD-10225FD

AUTOMATICKÁ PRAČKA s předním plněním

Díky za zakoupení této plně automatické pračky zn. LG.

Přečtěte si prosím pečlivě tento „Návod k obsluze“; poskytne Vám pokyny k bezpečné instalaci, používání a údržbě. Uschovejte pro případnou budoucí potřebu.

Poznamenejte si konkrétní typ zakoupené pračky (model) a výrobní číslo (Serial Number - S/N).

AUTOMATICKÁ PRÁČKA s plněním zepředu

V bubnu pračky LG lze prát až o 40 % větší náplň prádla než v běžných pračkách. Větší buben zvyšuje výkon praní.

■ Hospodárnější, inteligentní systém praní

Inteligentní systém praní zjišťuje velikost náplně a teplotu vody a podle toho optimalizuje úroveň (množství) vody a dobu praní, čímž minimalizuje spotřebu elektrické energie a vody.

Moderní bezkartáčkový stejnosměrný elektromotor pohání buben přímo, bez řemene a řemenice.

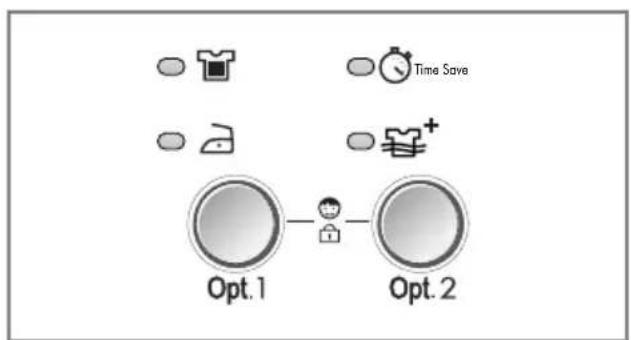

■ Dětský zámek

Dětský zámek zabraňuje, aby děti nemohly během provozu pračky stisknutím kteréhokoli tlačítka změnit nastavený program praní.

■ Systém ovládání rychlosti otáčení bubnu s nízkým hlukem

Snímáním množství náplně a vyvážením skutečně minimalizuje úroveň hluku při odstřeďování.

■ Automatické opětovné spuštění

Pokud se pračka vypne v důsledku výpadku v dodávce elektrické energie, po obnovení dodávky elektrické energie se znovu spustí automaticky od místa programu, kde se zastavila.

Oběh vody

Na prádlo v bubnu stéká roztok detergentu a vody. Prádlo při praní rychleji a důkladněji přijímá prací roztok. Zbytky detergentu mohou být snadněji odstraňovány při máchání vodní sprchou. Systém oběhu vody využívá účinněji vodu i detergent.

O

OBSAH

Provozně-bezpečnostní upozornění......3

Technické údaje ....4

Instalace ....5

Příprava před praním....11

Přidávání pracích prostředků....12

Funkce....13

Používání pračky 14

Údržba a ošetřování pračky....21

Než zavoláte odborný servis ....24

Záruční podmínky 27

P

rovozně-bezpečnostní upozornění

Výstraha!

Informace a pokyny uvedené v tomto návodu musí být dodrženy pro provozní bezpečnost osob, k minimalizaci rizika požáru nebo výbuchu, úrazu elektrickým proudem nebo k ochraně vůči poškození majetku, zdraví nebo ztrátě života.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Výstraha: K minimalizaci rizika požáru, úrazu elektrickým proudem, poškození zdraví osob používajících pračku, dodržujte základní pokyny, včetně následujících:

• Pračku neinstalujte v místech, kde by byla vystavena působení povětrnostních vlivů.
• Nepokoušejte se zasahovat do ovládacích prvků.
• Neopravujte nebo nevyměňujte žádné díly pračky, ani nedělejte žádné servisní práce, pokud to není zvlášť doporučeno v pokynech pro údržbu uživatelem nebo v pokynech pro opravy uživatelem, kterým rozumí a má k jejich provedení odborné zkušenosti.
• V bezprostřední blízkosti pračky a v jejím okolí neskladujte hořlavé materiály, jako cupanina, papír, hadry, chemikálie, atd.
• Přísný dozor je nutný při používání pračky dětmi nebo v jejich blízkosti. Nedovolte, aby si děti hrály na pračce, s pračkou nebo uvnitř ní, ani s jinými spotřebiči.
• Nenechávejte otevřeny dvířka plnícího otvoru. Otevřená dvířka lákají děti houpat se na nich nebo vlézt dovnitř pračky.
• Nikdy nesahejte dovnitř pračky, pokud je buben v pohybu. Počkejte, až se buben úplně zastaví.
• Praní může snížit účinnost úpravy prádla snižující jeho hořlavost.
• V pračce neperte nebo neodstřeďujte textilie, které byly čištěny, namočeny nebo potřísněny hořlavými nebo výbušnými látkami (jako je vosk, oleje, barvy,

benzin, odmašťovací kapaliny, roztoky pro suché čištění, petrolej, atd.) - mohou se vznítit nebo explodovat.

Olej může zůstat v bubnu během celého cyklu, což bude mít za následek požár při sušení. Proto do pračky nevkládejte oděvy potřísněné olejem.

- Pečlivě dodržujte pokyny k praní a zacházení s textiliemi (symboly praní, čištění) od výrobce textilie.

- Dvířka pračky nezavírejte přibouchnutím, ani se je násilím nesnažte otevírat, jsou-li uzamčené. Pračka se tak může poškodit.

- Ke snížení možnosti rizika úrazu elektrickým proudem vytáhněte vidlici síťové šňůry ze zásuvky nebo odpojte pračku z el. sítě vyšroubováním pojistky nebo vypnutím jističe v bytovém (domovním) rozvaděči před každým čištěním nebo údržbou pračky.

- Nikdy se nepokoušejte provozovat pračku, byla-li poškozená, má vadné funkce, je částečně rozebraná nebo má chybějící nebo zlomené díly, včetně poškozené síťové šňůry s vidlicí.

- Pokud došlo k zaplavení výrobku vodou, kontaktujte prosím servisní středisko. Riziko úrazu elektrickým proudem a požáru.

NÁSLEDUJÍCÍ POKYNY USCHOVEJTE

POKYNY K UZEMNĚNÍ

Tato pračka musí být uzemněna. V případě závady nebo selhání činnosti uzemnění snižuje riziko úrazu elektrickým proudem tím, že umožní projít el. proudu cestou nejmenšího odporu. Tato pračka je vybavena síťovou šňůrou s ochranným uzemňovacím vodičem a vidlicí s ochranným kolíkem. Vidlici lze zasouvat pouze do odborně instalované zemněné zásuvky odpovídající všem místním předpisům a nařízením.

• Nepoužívejte žádné rozdvojky, „tzv. zlodějky" a jiné typy síťových rozbočovačů, které nejsou uzemněny, nebo jakkoliv uzemnění obcházejí.
• Nejste-li si jisti, že máte zásuvky správně zemněné, poraďte se v odborné elektrotechnické instalační firmě.

VÝSTRAHA: Nesprávné připojení zemnícího vodiče pračky může způsobit úraz el. proudem. Jste-li na pochybách, je-li pračka správně zemněna, nechte si ji zkontrolovat odborným elektroinstalatérem nebo v servisu. Neměňte síťovou šňůru s vidlicí, dodanou s pračkou - nevyhovuje-li vidlice, musí výměnu celé šňůry provést odborný pracovník (elektrikář).

T

ECHNICKÉ ÚDAJE

■Název: Automatická pračka s předním vkládáním prádla ■Napájení: střídavé, 220 - 240 V \~, 50 Hz ■Rozměry (š x hl. x v): 600mm x 600 mm x 850mm ■Hmotnost / Příkon max.: 65 kg / 2100 W ■Kapacita praní: 7,0 kg prádla ■Spotřeba vody: 49 litrů (cca 7 l / kg suchého prádla) ■Povolený tlak vody: 30 kPa - 1MPa ■Otáčky odstředování: /400/800/1200/1600 [WD-16220(5)FD]

/400/800/1000/1400 [WD-14220(5)FD]

* Změny vnějšího provedení (vzhledu) a technických údajů za účelem zvýšení jakosti jsou vyhrazeny.

■ Příslušenství

Hadice přívodu vody (1 ks)

Montážní klíč

Instalace

Pračku instalujte nebo uložte na místě, kde nebude vystavena teplotám pod bodem mrazu ani povětrnostním vlivům.

Pračka musí být spolehlivě uzemněna podle všech platných předpisů a nařízení.

Otvory v základně pračky nesmí být zakryty kobercem, pokud je pračka instalovaná na podlaze pokryté kobercem.

V zemích, kde jsou oblasti, které mohou být zamořeny šváby nebo jiným hmyzem, věnujte obzvláštní pozornost tomu, aby zařízení a jeho okolí bylo trvale udržováno v čistotě.

Jakékoliv poškození, které může být způsobeno šváby nebo jiným hmyzem, nebude kryto zárukou na zařízení.

■ Vybalení

- Před použitím pračky je zapotřebí odstranit obal a veškeré přepravní šrouby.

Při vyjímání spodní části pračky z obalu odstraňte přídavnou opěrku uprostřed dolní části obalu.

Přídavná opěrka (V závislosti na modelu nemusí být opěra obalu použita.)

■ Transportní šrouby

Spotřebič je zajištěn transportními šrouby, aby byl chráněn před poškozením během přepravy.

1. Aby byly vnitřní části chráněny před poškozením během přepravy, jsou zajištěny 4 šrouby. Před uvedením pračky do provozu odstraňte tyto šrouby spolu s pryžovými zátkami.

- Pokud by šrouby nebyly odstraněny, způsobí velký hluk, vibrace a závady v činnosti při uvedení do provozu.

1. Odšroubujte 4 šrouby pomocí montážního klíče, který je dodán v příslušenství.

1. 4 šrouby vytáhněte spolu s pryžovými zátkami, mírným otáčením zátek. Šrouby i montážní klíč uschovejte pro možné použití v budoucnu (stěhování, přeprava do servisu apod.).

- Vždy, když je nutné pračku přepravovat, je nutné ji před přepravou zajistit šrouby.

■ Požadavky na místo instalace pračky

Sklon podlahy:

Povolený sklon podlahy pod pračkou je do 1°.

Zásuvka el. sítě:

Musí se nacházet do 1,5 m od každé strany umístěné pračky. Nepřetěžujte zásuvku připojením více než jednoho spotřebiče.

Další vzdálenosti:

Požaduje se vzdálenost od stěny, dveří a podlahy: vzadu: 10 cm; vpravo a vlevo: 2 cm.

Nikdy nepokládejte prací prostředky na vrchní stranu pračky. Mohla by se poškodit povrchová úprava a ovládací prvky pračky.

■ Umístění

Usad'te pračku na rovné pevné podlaze.

Ujistěte se, že proudění vzduchu v blízkosti pračky není narušováno koberci, pokrývkami atd.

• Zásadně neupravujte nerovnosti podlahy vkládáním kusů dřeva, lepenky nebo podobného materiálu pod pračku.
• Nelze-li se vyhnout instalaci pračky v blízkosti plynového sporáku nebo běžných kamen, musí být mezi pračku a zdroj tepla vložena izolační deska (85 x 60 cm) s povrchem u topného tělesa potaženým hliníkovou fólií.
• Pračka nesmí být instalována v místnostech, kde teplota klesá pod bod mrazu.
• Zajistěte prosím, aby byla pračka po instalaci snadno přístupná technikovi pro případ opravy.
• Přiloženým montážním klíčem upravte výšku všech čtyř nohou tak, aby byla pračka pevně usazena a aby mezi horní deskou pračky a pracovní deskou zůstala mezera přibližně 20 mm.

Instalace

■ Elektrické připojení

1. Nepoužívejte žádné prodlužovací kabely nebo rozdvojky.
2. Při poškození síťové šňůry ji musí vyměnit výrobce nebo pověřený (autorizovaný) servisní pracovník nebo podobná odborně způsobilá osoba, aby se zabránilo nebezpečí úrazu.
3. Po ukončení provozu vždy vytáhněte vidlici sítové šňůry ze zásuvky a zastavte přívod vody.
4. Pračka musí být připojena pouze k řádně uzemněné síťové zásuvce, zapojené podle platných předpisů.
5. Pračka musí být umístěna tak, aby byla vidlice síťové šňůry zapojené v zásuvce snadno dostupná.

- Opravy pračky může provádět pouze kvalifikovaný personál. Opravy prováděné nezkušenými osobami mohou způsobit zranění nebo závažné poškození. Kontaktujte své místní servisní středisko.

- Neinstalujte pračku v místnostech, kde by mohly teploty klesnout pod bod mrazu. Zamrzlé hadice mohou tlakem prasknout. Při teplotách pod bodem mrazu může být snížena spolehlivost elektronické řídící jednotky.

- Jestliže je zařízení dodáno v zimních měsících a teploty jsou pod nulou: Umístěte pračku na několik hodin v pokojové teplotě předtím, než ji uvedete do provozu.

UPOZORNĚNÍ

UPOZORNĚNÍ k napájecímu kabelu

U většiny spotřebičů se doporučuje zapojení do vyhrazeného okruhu; tzn. samostatný napájecí okruh, který napájí pouze dané zařízení a nemá žádné další výstupy nebo větvení. Pro vaši úplnou informovanost se obraťte na stránku se specifikacemi této uživatelské příručky. Nepřetěžujte síťové zástrčky. Přetížené, uvolněné nebo poškozené síťové zástrčky, prodlužovací kabely, roztřepené napájecí kabely nebo poškozené nebo prasklé pojistky kabelů jsou nebezpečné. Kterákoli z těchto závad může způsobit úraz elektrickým proudem nebo požár. Pravidelně kontrolujte napájecí kabel vašeho spotřebiče a pokud jeho vzhled naznačuje poškození nebo chátrání, odpojte jej, přerušte používání spotřebiče a nechte jej nahradit příslušným náhradním dílem od autorizovaného servisu. Chraňte napájecí kabel před fyzickým i mechanickým poškozením jako je zkroucení, zauzlení, přiskřípnutí, přivření do dveří nebo šlápnutí na něj. Věnujte zvláštní pozornost přípojkám, síťovým zástrčkám a místu, kde kabel vystupuje ze spotřebiče.

■ Pračku připojte k přípojce vody pomocí nové sady hadic; již používané (staré) se nesmí používat.

■ Připojení hadice přívodu vody

▶ Tlak v přívodu vody musí být v rozsahu 30kPa až 1Mpa.

▶ Při připojování hadice přívodu vody ji nestahujte ani ji k přívodnímu kohoutu nešroubujte přes závit.

▶ Převyšuje-li tlak v přívodu vody 1 MPa, je nutné namontovat před přívod k pračce redukční zařízení.

- S přívodní hadicí vody, dodanou jako příslušenství, se dodávají dvě pryžové těsnění k utěsnění šroubení na obou koncích hadice.

- Po připojení hadice zkontrolujte těsnost přívodu vody do pračky úplným otevřením kohoutu.

- Pravidelně kontrolujte stav hadice a v případě nutnosti ji vyměňte.

- Přesvědčete se, že na hadici nejsou žádné smyčky, zalomení nebo stisknutí.

Instalace

■ Běžný kohout neukončený závitem a hadice ukončena šroubením

1. Povolte upevňovací šroubky vrchní části spojovací přechodky se závitem pro hadici, aby bylo možné jej upevnit ke kohoutu.

1. Zatlačte spojovací přechodku na kohout tak, aby těsnění doléhalo na spodní okraj kohoutu co nejtěsněji a utáhněte ji 4 šroubky

1. Šroubení přívodní hadice nasaďte a našroubujte (směrem doprava) na závit spojovací přechodky do řádného utěsnění (pryžové těsnění i v šroubení hadice).

■ Běžný kohout bez závitu a přívodní hadice s nasunovací koncovkou hadice

1. Povolte upevňovací šroubky spojovací přechodky.

• V případě, že průměr kohoutu je větší, vyndejte redukční díl.

1. Zatlačte spojovací přechodku na kohout tak, aby těsnění doléhalo na spodní okraj kohoutu co nejtěsněji a utáhněte ji 4 šroubky

• Utáhněte matici střední přechodky tak, aby neunikala voda.
• Přesvědčete se, že uvnitř šroubení hadice je pryžové těsnění

1. Po zatlačení kroužku na koncovce hadice dolů, připojte ji nasunutím na střední přechodku.

- Před odpojením přívodní hadice od střední přechodky uzavřete kohout. Potom zatáhněte za koncovku hadice dolů a přitom kroužek tlačte dolů.

Používané vodorovné kohouty

Vodorovný kohout

Kohout s prodloužením

Kohout s čtvercovým ústím

• Tato pračka se dodává pouze s přípojkou na studenou vodu.
• Zajistěte, aby přívodní hadice neměla smyčky a zalomení (stisknutí).

Instalace

- Toto zařízení není určeno pro použití na moři nebo pro použití v mobilních zařízeních, jako jsou karavany, letadla atd.

Pokud se stroj ponechá na delší dobu bez používání (např. přes dovolenou), uzavřete přívodní kohout, zvláště jestliže v bezprostřední blízkosti není podlahová vpust (tzv. gula).

Při přemísťování zařízení vytáhněte přívodní kabel ze zásuvky. Vyřaďte z činnosti pojistku dveřního zámku, aby se zabránilo uvěznění dětí uvnitř.

Balicí materiál (např. fólie, styropor) mohou být pro děti nebezpečné.

Hrozí nebezpečí zadušení!

Všechen balicí materiál dobře uložte mimo dosah dětí.

■ Montáž odtokové hadice

- Při montáži odtokové hadice zajistěte její koncovku lankem (řetízkem apod.) v místě zaústění do odtoku.

- Správné upevnění odtokové hadice ochrání podlahu před poškozením odtokovou vodou.

• Odtoková hadice nesmí být připojená výše než 100 cm nad podlahou.
• Odtokovou hadici je nutné správně upevnit vůči samovolnému uvolnění; únikem odtokové vody by se mohla poškodit podlaha.
• Je-li odtoková hadice příliš dlouhá, nepokládejte ji na pračku; způsobilo by to nadměrný hluk.

Instalace

■ Vyrovnání pračky

1. Správné, vodorovné a svislé ustavení pračky zamezí nadměrnému hluku a vibracím při provozu. Pračku instalujte na rovném a pevném povrchu podlahy, přednostně v rohu místnosti.

POZNÁMKA: Dřevěné podlahy nebo podlahy zavěšeného typu mohou přispět k výrazným vibracím a chybám z nevyváženosti.

1. Není-li podlaha rovná, seřiďte polohu pračky do roviny pomocí stavitelných nožek. (Pod nožky nevkládejte žádné další podložky, kousky dřeva apod.). Ujistěte se, že všechny 4 nožky jsou stabilní a spočívají na podlaze. Zkontrolujte vodorovnou a svislou polohu pračky pomocí vodováhy.

* Poté, co je pračka vyrovnána, utáhněte zajišťovací matice nahoře na základně pračky. Všechny zajišťovací matice musí být dotaženy.

POZNÁMKA: V případě, že je pračka umístěná na vyvýšené ploše, musí být bezpečně upevněna, aby se zabránilo riziku, že by mohla spadnout dolů.

* Křížová kontrola ustavení Zatlačením na horní část pračky v protilehlých rozích (úhlopříčně) se pračka nesmí „houpat” (zkontrolujte v obou směrech). Houpá-li se pračka při zatlačení na úhlopříčně protilehlé rohy, seřiďte polohu (výšku nožek) znova.

■ Pevné podlahy

• Povrch podlahy, na kterou se pračka instaluje, musí být čistý, suchý a vodorovný.
• Instalujte pračku na rovnou pevnou podlahu.

■ Podlahy s dlažbou (klouzavé podlahy).

- Umístěte všechny nohy přístroje na podložku Tread Mate a zvedněte jej na vyhovující výšku. (Nastříhejte podložku Tread Mate na čtverce 70x70 mm a přilepte je na suché dlaždice v místě, kde má být přístroj umístěn.)

※ Podložka Tread Mate je z přilnavého materiálu používaného na žebříky a schody, který zabraňuje sklouznutí.

■ Dřevěné podlahy

• Dřevěné podlahy jsou velmi náchylné k přenosu vibrací. • V zájmu zamezení vibracím Vám doporučujeme navléknout na všechny čtyři nohy pryžové návleky o síle nejméně 15 mm a zajistit je nejméně dvěma podlažnicemi se šrouby. Pryžový
• Je-li to možné, instalujte pračku v jednom z rohů místnosti, kde je podlaha pevnější.

※ Nasazením pryžových návleků omezíte vibrace. ※ Pryžové návleky lze objednat prostřednictvím oddělení náhradních součástí LG (číslo součásti 4620ER4002B).

Pozor!

• Správné umístění a nastavení svislé polohy pračky je předpokladem dlouhého, správného a spolehlivého provozu.
• Pračka musí být zcela svislá a musí pevně setrvávat ve své poloze.
• Při zatížení rohů se pračka nesmí viklat.
• Povrch podlahy, na kterou se pračka instaluje, musí být čistý a nesmí obsahovat vosk ani jiná maziva.
• Nenechávejte nožky pračky zvlhnout. Jestliže nožka pračky zvlhne, může přístroj klouzat.

Pryžový návlek

Příprava před praním

■ Před prvním praním

Zvolte cyklus (BAVLNA 60°C, s poloviční dávkou pracího prášku) a nechte přístroj prát bez prádla. Tím se odstraní zbytky z bubnu, které tam mohly zůstat z výroby.

■ Péče o prádlo před praním

1. Nášivky na textiliích

Na textiliích vyhledejte nášivky, které obsahují informace (zpravidla ve formě symbolů) o složení textilu a doporučeném způsobu praní nebo čištění.

2. Rozdělení prádla dle druhů

Nejlepších výsledků lze dosáhnout rozdělením prádla do náplní s vlastním pracím cyklem (programem). Různé druhy textilií vyžadují jinou teplotu vody, otáčky odstřeďování a tedy praní jinými způsoby. Prádlo rozdělte rovněž podle barev na tmavě zbarvené, světle zbarvené a bílé. Perte je odděleně, protože se uvolňují vlákna a barva a mohou zabarvit bílé prádlo, apod. Podle možnosti perte zvlášť prádlo více ušpiněné a méně ušpiněné.

Ušpinění (Velmi špinavé, běžně ušpiněné, méně špinavé): Rozdělte prádlo podle stupně ušpinění. Barva (Bílá, světlá, tmavá): Rozdělte prádlo na bílé a barevné.

Vláknitost (textilie, které uvolňují vlákna a které je zachycují): Rozdělte je a perte odděleně.

3. Péče o prádlo před vložením dávky do pračky

■ V jedné náplni kombinujte velké a malé kousky prádla. Nejdříve vložte velké kusy. Velkých kusů by nemělo být více než polovina náplně. Neperte jednotlivé kusy prádla. Může to způsobit nevyváženost náplně. Přidejte jeden nebo dva podobné kusy prádla.

• Zkontrolujte všechny kapsy, jsou-li prázdné. Předměty, jako hřebíky, vlasové sponky, zápalky, pera, mince a klíče mohou poškodit jak prádlo, tak pračku. - Uzavřete zdrhovadla (zipy), zapněte háčky a zavažte šňůrky, aby se nezamotaly s ostatním prádlem. - Předběžně ošetřete špinavá místa a skvrny, na místech jako jsou límce a manžety rukávů pomocí vodního roztoku pracího prostředku a kartáčku nebo houby, za účelem napomoci úplnému odstranění nečistot a skvrn v pracím cyklu.

řidávání pracích prostředků

■ Přidávání pracích prostředků a změkčovače prádla (aviváže)

1. Výsuvný dávkovač

• Pouze HLAVNÍ PRANÍ → 📊 • PŘEDEPRANÍ + HLAVNÍ PRANÍ → 📊/ 🐎

2. Přidání změkčovače prádla (aviváže)

• Avivážní prostředek nedávkujte výše než určuje čára maximální dávky. Přeplnění aviváží může způsobit rychlé spotřebování avivážního prostředku a skvrny na prádle.
• Neponechávejte avivážní prostředek v dávkovači déle než 2 dny. (Avivážní prostředek může ztvrdnout).
• Aviváž se přidává do praní v posledním cyklu máchaní.
• Neotevírejte zásobník dávkovače, když do něj proudí voda.
• Není dovoleno používat rozpouštědla (benzén apod.)

POZNÁMKA

Nepoužívejte avivážní prostředky přímo na prádlo.

3. Dávkování pracího prostředku

• Prací prostředky používejte dle pokynů výrobce.
• Používá-li se příliš mnoho pracího prostředku než je doporučeno, tvoří se velká pěna, účinek praní se snižuje, případně dochází k přetížení motoru (a jeho závadám).
• Pro pračku s předním plněním používejte prací prostředky pouze ve formě prášku.
• Dávkování pracího prostředku (detergentu) by mělo být stanoveno podle teploty a tvrdosti vody, stupně zašpinění a velikosti dávky. Nejúčinnější praní je, když se zabrání nadměrnému pěnění.

4. Změkčovač vody

• V oblastech s velmi tvrdou vodou lze použít ke snížení spotřeby čisticího prostředku změkčovač vody, jako například Calgon. Dávkujte podle množství uvedeného na obalu. Nejprve přidejte čisticí prostředek a potom změkčovač vody. - Použijte takové množství čisticího prostředku jako pro měkkou vodu.

*Rady pro dávkování Plná náplň : dle doporučení výrobce

Částečná náplň : 3/4 běžného množství

Minimální náplň : 1/2 dávky pro plnou náplň

- Prací prostředek je splachován z dávkovače na začátku pracího cyklu.

■ Doporučený průběh praní podle druhu prádla

Program	Druh prádla	Správná teplota (možnosti)	Praní (možnosti)	Náplň [ kg ]	Spotřeba el.energie [kWh ]	Doba praní [minuty]
Bavlna ( [IMAGE] )	Předem zjistěte, zda je prádlo možné prát strojně (v pračce).(Bílé bavlněné, Iněné ubrusy a prostěradlá)	95°C	Předepraní ( [IMAGE] )Úspora času ( [IMAGE] Time Save )Máchaní+ ( [IMAGE] )Bez zmačkání ( [IMAGE] )	Odhad	2,74	171
	Stálobarevné prádlo (košile, noční košile, pyžamá) a málo ušpiněné bílé bavlněné prádlo (spodní prádlô)	60°C[30°C, 40°C, 60°C-Eko ( [IMAGE] )		Odhad	1,09	167
Syntetika ( [IMAGE] )	Polyamid (nylon, silon), Akryl, Polyester	40°C(60°C, 30°C)		Méně než 3,5 kg	0,45	99(107)
Jemné ( [IMAGE] )	Jemné prádlo, které se může snadno poškodit	30°C [40°C, Studená( [IMAGE] )]	Bez zmačkání ( [IMAGE] )Máchaní+ ( [IMAGE] )	Méně než 3,0 kg	0,41	63(67)
Vlna ( [IMAGE] )	Vlněné, určené pro strojní praní, pouze čistá, nová střižní vlna	30°C [40°C, Studená( [IMAGE] )		Méně než 2,0 kg	0,28	61(73)
Ruční praní ( [IMAGE] )	Jemné a vlněné výrobky, označené Ruční praní	Studená( [IMAGE] )[30°C]		Méně než 2,0 kg	0,03	55(67)
Rychlé praní 30 ( [IMAGE] )	Stálobarevné prádlo, málo ušpiněné	30°C		Méně než 2,0 kg	0,35	30

* Předepraní: Pokud je prádlo značně zašpiněné, je předepraní účinné. Předepraní je dostupné v programech Bavlna, Syntetika.

* Eko: Volbou funkce Eko (ekonomické, úsporné praní) se sníží teplota vody a prodlouží se doba praní. Spotřeba energie je menší, tudíž hospodárnější, ušetříte.

* Máchání ⁺ : Přejete-li si přidat další máchání, funkce Máchání ⁺ odstraní opravdu všechny stopy pracích prostředků.

Používání pračky

1. Úvodní program Bavlna se zapne hned po zapnutí pračky.

• Pračka se zapíná tl. Napájení ( ⏻ ) • Stiskněte tl. Start/Pauza (▶).
• Podmínky úvodního programu :
• Praní : Pouze hlavní praní
• Máchání : 3 krát
• Odstředění : 1600 n/min

[WD-16220(5)FD]

1400 n/min

[WD-14220(5)FD]

1200 n/min

[WD-12220(5)FD]

1000 n/min

[WD-10220(5)FD]

• Teplota vody : 60°C
• Program : Bavlna

2. Ruční nastavení programu

• Pračka se spouští tlačítkem Napájení ( ⏻ )
• Stisknutím příslušných tlačítek můžete zvolit podmínky praní, jaké chcete.

Pro volbu všech možností praní nahlédněte prosím na str. 15 až 20.

- Stiskněte tlačítko Start/Pauza ( ▶II ).

3. Zapnutí/vypnutí zvukové signalizace.

• Funkci zapnutí/vypnutí zvukové signalizace (pípání) lze uvést do činnosti současným stisknutím a podržením tlačítek Možnost volby 2 a Odstředění.
• Funkci zapnutí/vypnutí pípání lze uvést do činnosti kdykoliv a je automaticky zrušena v případě přerušení dodávky el. energie. Funkce zůstane v činnosti i po vypnutí napájení pračky.

Používání pračky

(1) Tl.: Napájení (2) Program (3) Tl.: Start / Pauza

(4) Tl.: Možnost volby 1 (5) Tl.: Možnost volby 2 (6) Tl.: Odstředění

(7) Tl.: Časový posuv praní (8) Dětský zámek

Možnost volby

• Stisknutím tl. Možnost volby lze volit všechny nabízené funkce.
• Úspora času ( 📋 Time Save ) - Máchání⁺ ( 📋⁺)
• Předepraní ( 📋 ) - Bez zmačkání ( 🌐 )

1. Úspora času

• Tuto možnost lze zvolit za účelem snížení doby trvání programu praní.
• Možnost zvolte tak, že před spuštěním programu praní jednou stisknete tlačítko.
• Funkce není dostupná v programu Bavlna a Syntetika.

2. Máchání+

• Přejete-li si další máchání, funkce Máchání ⁺ odstraní veškeré zbytky pracích prostředků z prádla.
• Volbou funkce Máchání ⁺ se prodlouží doba máchání a zvýší se spotřeba vody.

3. Předepraní

- U více ušpiněného prádla lze zvýšit účinnost praní přidáním funkce Předepraní. Funkci Předepraní je možné zvolit v programech Bavlna a Syntetika. Svítí-li u názvu funkce na ovládacím panelu signální světlo, tato funkce byla zvolena.

4. Bez zmačkání

- Hodláte-li chránit prádlo před zmačkáním, zvolte tuto funkci s volbou rychlosti odstředění.

P

oužívání pračky

Odstředění

- Opakovaným stisknutím tlačítka „Odstředění” se budou měnit otáčky odstřeďování.

[WD-12220(5)FD] [WD-10220(5)FD][WD-16220(5)FD] [WD-14220(5)FD]

1. Volba otáček odstředění

• Podle programu lze dosáhnout tyto otáčky odstředění:
• WD-10220(5)FD
• Bavlna ( ), Máchání+Odstředění ( + ), Syntetika ( ), Vlna ( ), Ruční praní ( ), Rychlé praní 30 ( 30)

Voda v pračce - Bez odstředění - 400 - 600 - 800 - 1000

• Jemné (✗) Voda v pračce - Bez odstředění - 400 - 600 - 800 • WD-12220(5)FD
• Bavlna ( ), Máchání+Odstředění ( + ), Rychlé praní 30 ( 30 )

Voda v pračce - Bez odstředění - 400 - 800 - 1000 - 1200

- Jemné ( ✉ )

Voda v pračce - Bez odstředění - 400 - 800

- Syntetika ( △ ), Vlna ( ⚙ ) , Ruční praní ( 📣 )

Voda v pračce - Bez odstředění - 400 - 800 - 1000

• WD-14220(5)FD
• Bavlna ( ), Máchání+Odstředění ( + ), Rychlé praní 30 ( 307)

Voda v pračce - Bez odstředění - 400 - 800 - 1000 - 1400

- Jemné (✗)

Voda v pračce - Bez odstředění - 400 - 800

- Syntetika ( ), Vlna ( ), Ruční praní ( )

Voda v pračce - Bez odstředění - 400 - 800 - 1000

• WD-16220(5)FD - Bavlna ( ), Máchání+Odstředění ( + ), Rychlé praní 30 (-307) Voda v pračce - Bez odstředění - 400 - 800 - 1200 - 1600 - Jemné (✗)

Voda v pračce - Bez odstředění - 400 - 800

- Syntetika (△), Vlna (⊗), Ruční praní (□)

Voda v pračce - Bez odstředění - 400 - 800 - 1200

2. Bez odstředění

- Funkce znamená, že po odčerpání vody se pračka zastaví.

Svítí-li u názvu funkce na ovládacím panelu signální světlo, tato funkce byla zvolena.

P oužívání pračky

3. Voda v pračce

• Pokud si přejete po ukončení máchání ponechat prádlo v poslední vodě v pračce, zvolte funkci "Voda v pračce" opakovaným stiskem tlačítka Spin.
• Chcete-li vodu odčerpat a odstředit prádlo, byla-li zadána funkce Rinse Hold, nastavte programový volič na požadovanou pozici. (Odstředění)

Rozsvítí se odpovídající kontrolka.

Teplota vody

• Otáčením programového voliče lze volit teplotu vody.
• Studená ( * )
• 30°C / 40°C / 60°C / 95°C

1. Teplota vody

- Teplotu vody lze volit podle programu takto: U zvolené teploty se rozsvítí signální světlo. Další informace jsou uvedené na str. 13.

Dětský zámek

Funkce umožní uzamknout všechna tlačítka k ochraně před nežádoucím ovládáním provozu tlačítky dětmi nebo jinými osobami.

1. Dětský zámek

- Funkce se uvede do činnosti současným stisknutím tl. Možnost volby 1 (Opt. 1) a Možnost volby 2 (Opt. 2).

• Je-li funkce v činnosti, všechna tlačítka budou nefunkční (mimo provoz).
• Funkci lze vypnout dalším současným stisknutím tlačítek Možnost volby 1 (Opt. 1) a Možnost volby 2 (Opt. 2).

- Chcete-li změnit program při zapnuté funkci „Dětský zámek“:

1. Současně stiskněte tlačítka Možnost volby 1 (Opt. 1) a Možnost volby 2 (Opt. 2).
2. Stiskněte tlačítko Start/Pauza.
3. Změňte program a opět stiskněte tlačítko Start/Pauza.

- Funkci dětský zámek lze uvést do činnosti kdykoliv a bude automaticky zrušena při objevení se provozní závady. Funkce Dětský zámek zůstane v činnosti i při vypnuté pračce.

Používání pračky

Časový posuv praní

1. Časový posun praní

Příprava před „Časově posunutým praním"

• Otevřete vodní kohout
• Vložte do pračky náplň prádla a uzavřete dvířka pračky.
• Vsypte do dávkovače prací prostředek a aviváž

- Zapnutí funkce „Časový posuv praní“:

- Zapněte pračku tlačítkem Napájení.

- Otočením „Voliče programu“ zvolte požadovaný program praní.

- Stiskněte tlačítko Časový posuv praní a nastavte požadovanou dobu časového posunu praní.

- Stiskněte tlačítko Start/Pauza (na displeji bude blikat „:“).

- Dalším stisknutím tlačítka Časový posuv praní se zobrazí údaj „3:00“. Maximální doba časového posunu praní je 19:00 hodin, nejmenší doba je 3 hodiny.

- Každým stisknutím tlačítka se doba posune o 1 hodinu.

- Funkce bude zrušena stisknutím tlačítka Napájení.

- „Časový posuv praní“ se rozumí „předpokládaná doba“ od současnosti do ukončení cyklu praní nebo zvolené činnosti (Praní, Máchání, Odstředění).

Doba „Časového posunu“ a trvání praní se může měnit v závislosti na stavu dodávky vody a její teplotě.

Program

• Dle druhu prádla je k dispozici 8 programů.
• Rozsvítí se odpovídající kontrolka.

1. Program

• Po stisknutí tlačítka Start/Pauza je automaticky nastaven program Bavlna.
• Opakovaným stisknutím tlačítka Program lze volit další programy v pořadí: Bavlna (💡) – Jemné (💡) – Rychlé praní 30 (💡) – Máchání + Odstředění (💡+💡) – Odčerpání vody (💡) – Ruční praní (💡) – Vlna (💡) – Syntetika (💡)

Druh prádla pro každý program je uveden v tabulce na str. 13.

Používání pračky

Používání pračky

Start/Pauza

1. Start

- Tlačítko se používá ke spuštění cyklu praní (programu) nebo k přerušení činnosti programů.

2. Pauza

• Při nutnosti dočasného přerušení cyklu praní stiskněte tlačítko Start/Pauza.
• Trvá-li režim Pauza déle než 4 minuty, pračka se automaticky vypne.
• Poznámka: Při ukončení programu a dočasném přerušení programu praní (Pauza) se dvířka pračky neotevřou dříve, než uplynou 1 až 2 minuty.

Množstevní automatika

• Zatímco je na displeji zobrazeno "Detecting", pračka se pomalu točí a detekuje, kolik prádla je vloženo do bubnu. Bude to trvat pár sekund.
• Dostupné na programech Bavlna a Syntetika.

Napájení

1. Napájení

- Stisknutím tlačítka Napájení se pračka zapíná nebo vypíná.

2. Úvodní program

- Po stisknutí tlačítka Napájení je pračka ihned připravena ke spuštění programu Bavlna a jsou nastaveny další úvodní podmínky praní. - Tedy, pokud chcete pokračovat v pracím cyklu bez volby jiného programu, stiskněte tlačítko Start/Pauza a pračka bude pokračovat v činnosti podle úvodního programu.

Úvodní program

[WD-10220(5)FD]

• Program Bavlna / 1000 ot/min / 60°C [WD-12220(5)FD]
• Program Bavlna / 1200 ot/min / 60°C [WD-14220(5)FD]
• Program Bavlna / 1400 ot/min / 60°C [WD-16220(5)FD]
• Program Bavlna / 1600 ot/min / 60°C

Používání pračky

Displej

1. Zobrazení zvláštní funkce

• Po zvolení funkce „Dětský zámek" se na displeji ovládacího panelu pračky zobrazí ^[1] .
• Po zvolení funkce Časový posun praní se na displeji bude zobrazovat čas, zbývající do ukončení zvoleného programu.

2. Zobrazování vlastní diagnostiky

- Nastanou-li v činnosti pračky nějaké potíže, druh závady se zobrazí na displeji:

PE: Chyba ve snímání tlaku vody FE: Závada v přeplňování vody dE: Dvířka nejsou uzavřená LE: Přetížený motor CE: Přetížený motor IE: Závada v přívodu vody OE: Závada v odtékání vody UE: Nevyvážení E: Problémy s teplotou vody

Pokud se uvedená písmena zobrazí na displeji pračky, nahlédněte na str. 26 „Než zavoláte odborný servis” a postupujte podle uvedených pokynů.

3. Dokončení praní

- Po ukončení cyklu praní se na vícefunkčním displeji objeví nápis „End”.

4. Uplynulý čas

• V průběhu pracího cyklu se zobrazuje zbývající čas (dokončení programu). • Výrobcem doporučený program

• Bavlna (☀️) 95°C: kolem 2 hodiny a 51 minut
• Bavlna ( ) 60°C: kolem 2 hodiny a 47 minut
• Syntetika (△): kolem 1 hodiny a 39 (47) minut
• Jemné ( ): kolem 1 hodiny a 3 (7) minut
• Vlna ( ): kolem 1 hodiny a 1 (13) minut
• Ruční praní (☐): kolem 55 minut (kolem 1 hodiny a 7 minut)
• Rychlé praní 30 (30): kolem 30 minut
• Máchání + Odstředění (☎ + Ⓞ): kolem 29 minut
• Odčerpání vody ( Ⓤ ) : kolem 1 minuty
• Doba praní se může měnit podle množství prádla, tlaku vody, teploty vody a dalších okolností praní.
• Při zjištění nevyváženosti nebo pokud pracuje program na odstranění pěny, doba praní může být delší. (Maximální prodloužení doby praní je 45 minut).

Údržba a ošetřování pračky

* Před každým čištěním vnitřku pračky odpojte vidlici síťové šňůry ze zásuvky el. sítě k ochraně před nebezpečím úrazu el. proudem. * Při likvidaci spotřebiče odřízněte síťovou šňůru a zničte zástrčku. Zablokujte zámek dvířek, aby nemohlo dojít k uvíznutí dítěte uvnitř spotřebiče.

• “ IE ” Bude-li blikat na displeji toto hlášení závady, voda se nedostává do dávkovače pracího prostředku.
• Je-li voda v přívodu příliš tvrdá nebo obsahuje stopy vápencové usazeniny, může být ucpán filtr v přívodu vody.

Z tohoto důvodu je vhodné filtr čas od času čistit.

1. Uzavřete vodní kohout.

1. Odšroubujte hadici přívodu vody od pračky.

1. Filtr vyčistěte pomocí tvrdého štětinového kartáče.

1. Našroubujte a utáhněte hadici na pračce.

■ Filtr odtokového čerpadla

* Odtokový filtr zachytává vlákna a malé předměty, které zůstaly v prádle. K zajištění hladkého chodu pračky pravidelně kontrolujte tento filtr. * Před čištěním vypouštěcího čerpadla, nouzovým vypuštěním nebo před nouzovým otevřením dvířek nechte vychladnout vodu.

⚠ UPOZORNĚNÍ

Nejdříve vypusťte vodu z filtru pomocí odtokové hadičky a potom teprve otevřete filtr čerpadla, odstraňte z něj všechno, co by ho mohlo zastavit. Při vypouštění vody buďte opatrní, je-li voda ve filtru ještě horká!

1. Otevřete víko spodního krytu (①) pomocí mince. Otočte zátku odtoku (②) a vytáhněte hadičku.
2. Vytáhněte zátku odtokové hadičky (②), aby mohla odtékat voda. Pod hadičku postavte nádobu k zachycení vody, aby netekla na podlahu. Pokud již voda neodtéká, otočením doleva otevřete filtr (③).
3. Vytáhněte všechny cizí předměty z filtru (③). Po vyčištění filtr zasuňte na místo, otočením po směru chodu hodinových ručiček filtr (③) uzavřete a zasuňte na původní místo odtokovou hadičku filtru se zátkou (②). Uzavřete víko spodního krytu.

Údržba a ošetřování pračky

■ Výsuvný dávkovač pracích prostředků

* Zůstanou-li zbytky pracího prostředku a aviváže v dávkovači:

• Čas od času proudem vody vyčistěte dávkovač od všech zbytků pracího prostředku a aviváže.
• Pokud je to nutné, lze dávkovač úplně vysunout z pračky po stisknutí západky dolů.
• K usnadnění čištění dávkovače lze vyjmout horní díl schránky pro aviváž.

* Prací prostředky se mohou také hromadit uvnitř otvoru pro výsuvný dávkovač. Příležitostně by se měl otvor vyčistit pomocí starého zubního kartáčku. - Po ukončení čištění zasuňte dávkovač na místo a spusťte cyklus máchání bez prádla.

• Pokud bydlíte v oblasti, kde je k dispozici velmi tvrdá voda, neustále se tvoří usazeniny na místech, která nejsou vidět a není snadné je odstranit. Po čase vzniklé usazeniny ucpou spotřebič a pokud tento proces není pod kontrolou, musel by se případně spotřebič i vyměnit.
• Ačkoli je prací buben vyroben z nerezavějící oceli, mohou se na něm tvořit rezavé skvrny od malých kovových předmětů (sponky na papír, zavírací špendlíky apod.), které zůstaly v bubnu.
• Čas od času je nutné čistit i prací buben.
• Před použitím prostředků k odstranění usazenin, barviv nebo odbarvovačů (bělících prostředků) se přesvědčte, zda jsou vhodné pro automatické pračky.

* Prostředek k odstraňování usazenin by mohl obsahovat prostředky, které mohou poškodit pračku. * Skvrny na bubnu odstraňujte prostředky na čištění nerezové oceli. * Nikdy nepoužívejte k čištění ocelovou drátěnku („kovovou vlnu“).

Údržba a ošetřování pračky

■ Čištění pračky

1. Vnější plášť

Správná péče o pračku prodlouží její provozuschopnost.

Vnější díly pračky lze čistit teplou vodou s neutrálním saponátem pro domácnost, který neobsahuje drsné částice.

Ihned vytřete vlhkým hadříkem jakékoliv vzniklé skvrny.

Snažte se neudeřit povrch ostrými, hranatými předměty.

* UPOZORNĚNÍ: Nepoužívejte metylovaný líh, ředidla a podobné výrobky.

2. Vnitřní části

Osušte okolí plnícího otvoru pračky, pružné těsnění a sklo dvířek. Tato místa vždy udržujte čistá, aby byla zajištěna vodotěsnost.

Spusťte pračku v úplném cyklu s horkou vodou.

Opakujte činnost, pokud je to nutné.

POZNÁMKA

Usazeniny vzniklé tvrdou vodou odstraňujte pouze takovými prostředky, které mají na obalu uvedeno, že jsou pro pračku bezpečné.

■ Pokyny k zazimování pračky

V případě, že pračka bude uložena v místech, kde klesne teplota pod bod mrazu, nebo ji bude nutné stěhovat v zimním období v mrazu, je nutné předtím splnit pokyny k zazimování pračky, aby nedošlo k jejímu poškození:

1. Uzavřete kohout přívodu vody.
2. Odpojte hadici přívodu vody a vylijte z ní zbytek vody.
3. Zasuňte vidlici síťové šňůry do zásuvky.
4. Přidejte asi 4 litry nejedovaté nemrznoucí směsi do prázdného pracího bubnu a uzavřete dvířka pračky.
5. Zapněte odstředění a po dobu 1 minuty odčerpávejte veškerou kapalinu. Nemrznoucí směs se nevyčerpá úplně.
6. Odpojte vidlici síťové šňůry ze zásuvky, vytřete vnitřní část bubnu dosucha a uzavřete dvířka.
7. Vyjměte výsuvný dávkovač pracích prostředků. Vylijte veškerou vodu z jednotlivých přihrádek a vytřete je dosucha. Zasuňte dávkovač na místo.
8. Pračku skladujte ve svislé poloze.
9. Po ukončení zimního skladování (stěhování) se odstraní zbytky nemrznoucí směsi tak, že pračku uvedete do chodu v úplném pracím cyklu za použití pracího prostředku, bez náplně prádla.

* Tato pračka je vybavena automatickou vlastní diagnostikou, která zjistí poruchu již v jejím počátečním stadiu a podle toho příslušně reaguje.

Nepracuje-li pračka správně nebo nefunguje-li vůbec, zkontrolujte ji předtím, než zavoláte odborný servis, následujícím postupem :

Projev závady Možná příčina Řešení
Chřestivý a řinčivý hlukDunivý hlukHlučné vibrate	•V bubnu nebo v odtokovém čerpadle mohou být cizí kovové předměty, jako mince nebo spínací špendlíky apod.•Těžké náplně mohou produkovat dunivý hluk. Obvykle se to stává.•Opravdu jste odstranili všechny přepravní ůrouby a pouzdra ?•Stojí všechny nožky pevně na podlaze ?	Zastavte pračku a zkontrolujte buben a filtr čerpadla.Trvá-li hluk po znovuvedení pračky do chodu, zavolejte pověřený odborný servis.Trvá-li hluk dále, asi je pračka nevyvážená.Zastavte ji a přeložte prádlo jinak.Nebly-li šrouby a jejich pouzdra odstraněny při instalaci, odstraňte je podle pokynů v části „Instalace" od str.5.Náplň prádla je nerovnoměrně rozložena v bubnu. Zastavte pračku a přeložte prádlo jinak.
Uniká vodaNadměrné pěněníVoda nevtéká do pračky nebo vtéká pomaluVoda z pračky neodtéká nebo odtéká pomalu	•Přívodní hadice je netěsně připojena ke kohoutu nebo k pračce.•Domovní odpadové potrubí je ucpáno.•Nedostatečný zdroj (tlak) vody v místě.•Kohoutek není otevřen naplno.•Hadice přívodu vody je zalomena.•Filtr přívodu vody v pračce je zanesen.•Odtoková hadice je zalomena nebo ucpaná.•Zanesen odtokový filtr.	Zkontrolujte připojení hadice a dotáhněte ji.Uvolněte domovní odpad, případně kontaktujte instalatéra.Nevhodný prací prostředek? Tvorba nadměrné pěny může způsobovat úniky vody.Zkuste jiný přívod v domě.Kohoutek otevřete úplně.Vyrovnejte hadici.Zkontrolujte (a vyčistěte) filtr.Vyčistěte a vyrovnejte odtokovou hadici.Vyčistěte odtokový filtr
Pračku nelze spustit	Není zasunuta vidlice síťové šňůry do zásuvky, nebo je připojení uvolněno.Vadná pojistka nebo vypnutý jistič v domovním rozvaděči, případně přerušená dodávkael. energie.Není otevřen kohoutek v přívodu vody.* Zkontrolujte těsnost uzavření dvířek	Zajistěte spolehlivé připojení síťové šňůry v zásuvce.Vyměňte pojistku nebo zapněte jistič. Nezvyšujte proudovou hodnotu pojistky.Pokud projevuje závada v přetížení obvodu, nechte ji opravit odborným elektrikářem.Otevřete přívodní kohoutekUzavřete dvířka a stiskněte tl.Start/Pauza.Po stisknutí tlačítka trvá chvíli, než pračka začne odstřed’ovat prádlo.Před spuštěním odstřed’ování musí být dvířka uzamčena.
Pračka neodstředuje
Dvířka nelze otevřít		Po spuštění pračky nelze dvířka otevírat z provozně-bezpečnostních důvodů.Po ukončení veškerých pracích cyklů a činností počkejte vždy 1 nebo 2 minuty než bude možné otevřít dvířka pračky, aby elektrický uzamykací mechanizmus měl čas na uvolnění zámku.
Cyklus praní se prodlužuje		Doba praní se může měnit podle množství náplně prádla, tlaku a teploty vody a podle dalších okolností použitých v programu.Při zjištění nevyváženosti náplně nebo přiČinnosti programu k odstranění nadměrného pěnění, doba praní se může prodloužit.

Než zavoláte odborný servis

, Projev závady Možná příčina Řešení
	Nedostatečný zdroj vody v místě.Není úplně otevřený kohoutek přívodu vody do pračky.Hadice přívodu vody je zalomená.Ucpaný filtr přívodu vody	Zkuste jiný kohoutek v domě.Kohoutek otevřete úplně.Vyrovnejte hadici.Zkontrolujte a vyčistěte filtr.
	Odtoková hadice je ucpaná nebo zalomená.Odtokový filtr je ucpaný	Vyčistěte a vyrovnejte odtokovou hadici.Vyčistěte filtr.
	Náplň prádla je příliš malá.Náplň prádla je nevyvážená.Pračka je vybavena systémem zjištování nevyváženosti a její korekce. Obsahuje-li náplň pouze těžké kusy prádla, jako koupelnové předložky, koupací úbory (froté), atd., tento systém může zastavit odstředování nebo úplně přerušit cyklus odstředování,pokud je nevyvážení příliš veliké i po několika opakováních spuštění odstředění.Pokud je prádlo na konci cyklu odstředění příliš vlhké,přidejte do náplně několik menších kousků prádla k vyvážení náplně a opakujte cyklus odstředění.	Přidejte 1 nebo 2 kusy podobného prádla pro lepší vyvážení náplně v bubnu.Upravte náplň prádla tak, aby bylo umožněno správné odstředování.
	Jsou dvířka otevýená ?	Uzavřete dvířka.Nezmizí li z displeje nápis „ dE " zavolejte odborný servis.
		Odpojte síťový přívod a zavolejte odborný servis.
	Přeplní-li se pračka vodou pro vadnýventil, objeví se na displeji nápis „ FE ".	Uzavřete kohoutek v přívodu vody.Odpojte síťový přívod a zavolejte odborný servis.
	Při závadě čidla úrovně vody se zobrazí na displeji „ PE ".
	Přetížení motoru
	Přetížení motoru

Záruční podmínky

Likvidace starých spotřebičů

1. Pokud je u výrobku uveden symbol pojízdného kontejneru v přeškrtnutém poli, znamená to, že na výrobek se vztahuje směrnice Evropské unie číslo 2002/96/EC.
2. Všechny elektrické a elektronické výrobky by měly být likvidovány odděleně od běžného komunálního odpadu prostřednictvím sběrných zařízení zřízených za tímto účelem vládou nebo místní samosprávou.
3. Správný způsob likvidace starého elektrického spotřebiče pomáhá zamezit možným negativním dopadům na životní prostředí a zdraví.
4. Bližší informace o likvidaci starého spotřebiče získáte u místní samosprávy, ve sběrném zařízení nebo v obchodě, ve kterém jste výrobek zakoupili.

Předmětem záruky NENÍ:

* Servisní výjezdy kvůli výuce, jak výrobek používat. * Pokud je výrobek připojen k jinému napětí než je uvedeno na štítku. * Pokud závada je způsobena nehodou, nedbalostí či nesprávným použitím. * Pokud závada je způsobena faktory jinými než normálním domácím použitím dle návodu k obsluze. * Poskytování instrukcí na používání výrobku nebo změny nastavení výrobku. * Pokud závada je způsoben škůdci, například krysami nebo šváby atd. * Hluk nebo vibrace, které jsou považované za normální, např. hluk odvodu vody, zvuk odstředění nebo zvuková signalizace ohřevu. * Instalace, např. vyrovnání výrobku, úprava odpadu. * Běžná údržba, která je doporučena návodem k obsluze. * Odstranění cizích předmětů ze zařízení, včetně čerpadla a přívodního filtru, např. kamínky, hřebíky, drátky, knoflíky atd. * Výměna pojistek nebo oprava domovních rozvodů a instalace. * Náprava neautorizovaných oprav.

Záruční podmínky jsou uvedeny v záručním listě

C

HARAKTERISTIKA

Technické údaje....30

Inštalácia....31

Přidávání pracích prostředků ....38

Funkce 39

Údržba a ošetřování pračky....47

■ Název: Automatická pračka s předním plněním ■ Napájení: 220-240V~, 50Hz ■ Rozměry (š x hl. x v): 600 mm x 600 mm x 850 mm ■ Hmotnost / Příkon max: 65 kg / 2100 W ■ Kapacita praní: 7,0 kg prádla ■ Spotřeba vody: 49 l (cca 7 l / kg suchého prádla) ■ Povolený tlak vody: 30 kPa - 1 MPa ■ Otáčky odstředění: /400/800/1200/1600 [WD-16220(5)FD]

Při vybalování základny se ujistěte,

1. Otvory po šroubech zaslepte dodanými záslepkami

I

nstalace

Nikdy neukládejte prací prostředky na vrchní stranu pračky. Mohla by se poškodit povrchová úprava a ovládací prvky pračky.

■ Umístění

1. Povolte upevňovací šrouby vrchní části spojovací přechodky se závitem pro hadici, aby bylo možné ji upevnit ke kohoutku.

Používané vodorovné kohoutky

Vodorovný kohoutek

Kohoutek s prodloužením

Kohoutek se čtvercovým ústím

I

nštalácia

1. Správne, vodorovné a zvislé postavenie práčky zabráni vzniku nadmerného hluku a vibráciám pri prevádzke. Práčku inštalujte na rovnom a pevnom povrchu podlahy, prednostne v rohu miestnosti.

Poznámka

Ak ste práčku umiestnili na pódium, musíte ju bezpečne pripevniť, aby ste odstránili riziko jej spadnutia.

■ Dlaždicová dlažba (šmykľavé dlažby)

■ Starostlivosť o prádlo pred praním

1. Nášivky na textíliách

2. Rozdelenie prádla podľa druhov

3. Starostlivosť o prádlo pred vložením dávky do práčky

Pridávanie pracích prostriedkov

■ Pridávanie pracích prostriedkov a zmäkčovačov prádla (aviváže)

1. Výsuvný dávkovač

Pre voľbu všetkých možností prania prečítajte str. 41 až 46.

- Zatlačte tlačidlo Štart / Pauza ( ▶II ).

3. Zapnutí/vypnutí zvukové signalizace.

• Funkci zapnutí/vypnutí zvukové signalizace (pípání) lze uvést do činnosti současným stisknutím a podržením tlačítek Odstřeďování a Volitelné funkce.
• Funkci zapnutí/vypnutí pípání lze uvést do činnosti kdykoliv a je automaticky zrušena v případě přerušení dodávky el. energie. Funkce zůstane v činnosti i po vypnutí napájení pračky.

Používání pračky

(1) Tlačítko: Napájení (Zapnutí/vypnutí) (2) Otočný přepínač: Volba programu (3) Tlačítko: Start/Pauza (4) Tlačítko: Volitelné funkce 1

(5) Tlačítko: Volitelné funkce 2 (6) Tlačítko: Odstřeďování (7) Tlačítko: Časový posun praní (8) Dětská zámka

Volitelné funkce

Prodloužené pláchání – Bez odstřeďování – 400 – 600 – 800 – 1000

• Jemné ( ) Prodloužené pláchání - Bez odstřeďování - 400 - 600 - 800
• WD-12220(5)FD
• Bavlna ( ), Pláchání+Odstřeďování ( + ), Rychlé praní 30 ( 130 )

Prodloužené pláchání – Bez odstřeďování – 400 – 800 – 1000 – 1200

- Jemné ( 📊 )

Prodloužené pláchání – Bez odstřeďování – 400 – 800

- Syntetika ( ), Vlna ( ), Ruční praní ( )

Prodloužené máchání - Bez odstřeďování - 400 - 800 - 1000

• WD-14220(5)FD
• Bavlna ( ),

Prodloužené máchání – Bez odstřeďování – 400 – 800

- Syntetika (△), Vlna (⊗), Ruční praní (=30)

Prodloužené máchání – Bez odstřeďování – 400 – 800 – 1000

- WD-16220(5)FD

- Bavlna ( ), Máchání+Odstřeďování (+), Rychlé praní 30 (207)

Prodloužené máchání - Bez odstřeďování - 400 - 800 - 1200 - 1600

- Jemné ( 📊 )

Prodloužené máchání – Bez odstřeďování – 400 – 800

- Syntetika ( ), Vlna ( ), Ruční praní ( )

Prodloužené máchání - Bez odstřeďování - 400 - 800 - 1200

2. Bez odstřeďování

3. Prodlužované máchání

- Teplotu vody v pračce je možné volit podle programu následovně.

1. Časový posun praní

- Dalším stisknutím tlačítka Časový posun se zobrazí údaj „3:00". Maximální doba časového posunu praní je 19:00 hodin, nejkratší doba je 3 hodiny.

- Každým stisknutím tlačítka se čas posune o 1 hodinu.

- Funkce bude zrušena stisknutím tlačítka Napájení.

• K dispozici je až 8 druhů programů v závislosti od druhu prádla:
• Zvolený program je indikován rozsvícenou kontrolkou.

1. Volba programu

Množstevní automatika

- Pokud nastanou v činnosti pračky nějaké problémy, druh problému se zobrazí na displeji:

FE : Problém v přeplňování vody

LE : Přetížený motor

CE : Přetížený motor

OE : Problém v odtékání vody

UE : Nevyváženie

E : Problém s teplotou vody

Údržba a ošetrovanie práčky

* Pred každým čistením vnútra práčky odpojte vidlicu sieťového kábla zo zásuvky el. siete na ochranu pred nebezpečenstvom úrazu el. prúdom. * Pri likvidácii spotrebiča odrežte sieťový kábel a zničte zástrčku. Zablokujte zámku dvierok, aby nemohlo dôjsť k uviaznutiu dieťaťa vo vnútri spotrebiča.

1. Odskrutkujte hadicu prívodu vody do práčky.
2. Naskrutkujte a utiahnite hadicu na práčke.

■ Filter odtokového čerpadla

Údržba a ošetrovanie práčky

■ Výsuvný dávkovač pracích prostriedkov

Údržba a ošetrovanie práčky

■ Čistenie práčky

1. Vonkajší plášť

Ihneď utrite vlhkou handričkou akékoľvek vzniknuté škvrny.

Snažte sa neudrieť povrch ostrými, hranatými predmetmi.
