NÁVOD K OBSLUZE S Series S2318HN DELL

Uživatelská příručka

Dell S2318HN/S2318NX

Č. modelu: S2318HN/S2318NX

Regulatorní model: S2318Nc

Poznámky, upozornění a výstrahy

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lépe využít počítač.

POZOR: Slovo POZOR upozorňuje na možné poškození hardwaru nebo ztrátu dat v případě nedodržení pokynů.

VAROVÁNÍ: Slovo VAROVÁNÍ varuje před možným poškozením majetku, zraněním nebo smrtí.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.

© 2017 Dell Inc. Všechna práva vyhrazena.

Je přísně zakázáno reprodukovat tyto materiály, nezávisle na způsobu, bez písemného souhlasu Dell Inc.

Ochranné známky použité v tomto textu: Dell a logo DELL jsou ochranné známky společnosti Dell Inc.; Microsoft a Windows jsou ochranné nebo registrované ochranné známky společnosti Microsoft. Corporation v USA a/nebo jiných zemích, Intel je registrovaná ochranná známka společnosti Intel Corporation v USA a jiných zemích; a ATI je ochranná známka společnosti Advanced Micro Devices, Inc. ENERGY STAR je registrovaná ochranná známka agentury pro ochranu životního prostředí Spojených států. Jako partner ENERGY STAR společnost Dell Inc. stanovila, že tento produkt splňuje směrnice ENERGY STAR pro energetickou účinnost.

Ostatní ochranné známky a obchodní názvy použité v tomto dokumentu mohou odkazovat na majitele těchto známek, názvů nebo jejich produktů. Společnost Dell Inc. si nečiní nárok na jiné obchodní značky a názvy, než své vlastní.

O tomto monitoru....5

Obsah balení 5

Vlastnosti produktu 6

Popis částí a ovládacích prvků....8

Funkce Plug and Play 11

Zásady kvality a obrazových bodů LCD monitoru 11

Pokyny pro údržbu....11

Instalace monitoru....12

Připojení ke stojánku 12

Připojení monitoru 13

Uspořádání kabelů 14

Demontáž stojánku monitoru 16

Používání monitoru....17

Zapnutí napájení monitoru....17

Používání ovládacích prvků na předním panelu....17

Používání nabídky na obrazovce (OSD) 19

Nastavení maximálního rozlišení 32

Používání náklonu 33

Odstraňování problémů 34

Automatický test....34

Integrovaná diagnostika....35

Obecné problémy....36

Specifické problémy s produktem....38

Příloha....39

Sdělení komise FCC (pouze USA) a informace o dalších předpisech 39

Kontaktování společnosti Dell....39

Instalace monitoru 40

Technické údaje monitoru....42

Obsah balení

Tento monitor je dodáván s níže uvedenými součástmi. Zkontrolujte, zda jste obdrželi všechny součásti a Kontaktování společnosti Dell pokud některá chybí.

POZNÁMKA: Některé položky mohou být volitelné a nemusí být v monitorem dodány. Některé funkce nebo média nemusejí být v některých zemích k dispozici.

POZNÁMKA: Chcete-li použít jiný stojánek, vyhledejte pokyny pro instalaci v návodu na instalaci příslušného stojánku.

			• Monitor
			• Zvedák stojánku
			• Podstavec stojánku
			• Napájecí adaptér
			• Napájecí kabel (liší se podle země)
			Kabel HDMI
			Kabel VGA (pouze pro S2318NX)
			Držák kabelu
			Médium s ovladači a dokumentacíNávod pro rychlou instalaciBezpečnostní a právní informace

Vlastnosti produktu

Monitor s plochým panelem Dell S2318HN_S2318NX je vybaven aktivní matricí, technologií TFT (Thin-Film Transistor), s displejem z tekutých krystalů (LCD), s technologií ISP (In-plane Switching) a podsvícením LED. Mezi vlastnosti tohoto monitoru patří:

• S2318HN/S2318NX: Zobrazitelná plocha 58,42 cm (23 palců) (měřeno úhlopříčně). Rozlišení 1920 x 1080 plus podpora zobrazení na celou obrazovku pro nižší rozlišení.
• Široký zorný úhel umožňuje sledování z polohy vsedě nebo vestoje nebo při pohybu ze strany na stranu.
• Funkce Plug and Play (je-li podporována počítačem).
• Možnost připojení VGA a HDMI usnadnuje připojení starších i nových počítačů.
• Nabídka nastavení obrazovky (OSD) pro snadné nastavení a optimalizaci obrazu.
• Médium se softwarem a dokumentací, které obsahuje soubor s informacemi (INF), soubor ICM (Image Color Matching) a dokumentaci k výrobku.
• Obsahuje software Dell Display Manager (na disku CD dodaném s monitorem).
  • Monitor s certifikací Energy Star.

• Otvor pro bezpečnostní zámek.

• Možnost přepínání z širokoúhlého na standardní poměr stran při zachování kvality obrazu.
  • Monitory s certifikací TCO.

• Snížený obsah BFR/PVC (Desky s tištěnými spoji jsou vyrobeny z laminátu bez obsahu BFR/PVC).
• Vysoce dynamický kontrastní poměr (8 000 000:1).
• Pohotovostní spotřeba v režimu spánku 0,3 W.
• Energy Gauge ukazuje úroveň spotřeby energie monitorem v reálném čase.
• Optimalizujte zrakové pohodlí s obrazovkou bez blikání a s funkcí ComfortView, která minimalizuje vyzařování modrého světla.

Popis částí a ovládacích prvků

Pohled zepředu

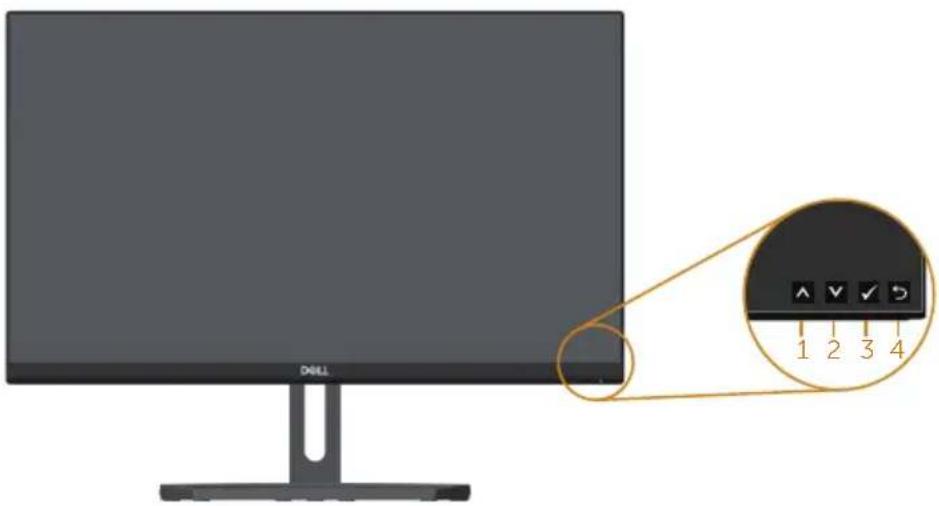

Ovládací prvky na předním panelu

Štítek Popis

1 Tlačítka funkcí (další informace viz část Používání monitoru)

2 Vypínač (s indikátorem LED)

POZNÁMKA: V případě monitorů s lesklým rámečkem je třeba dobře zvážit umístění monitoru, protože se od rámečku může odrážet okolní světlo a lesklé povrchy a způsobovat rušení.

Pohled zezadu

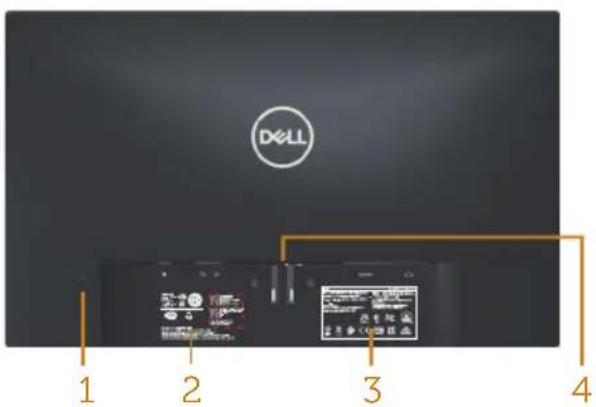

Pohled zezadu bez stojánku monitoru Pohled zezadu se stojánkem monitoru

Štítek Popis Použití
1 Otvor pro bezpečnostní zámek Umožňuje zabezpečit monitor pomocí bezpečnostního zámku (bezpečnostní zámek není součástí dodávky).
2 Štítek s regulatorními informacemi (včetně čárového kódu, výrobního čísla a servisního štítku)	Obsahuje přehled schválení podle úředních vyhlášek. Viz v případě kontaktu technické podpory společnosti Dell. Servisní štítek Dell slouží k záručním účelům, ke správe zákaznických služeb a pro evidenci základního systému.
3 Vyryté regulatorní informace Obsahuje přehled schválení podle úředních vyhlášek.
4 Tlačítko pro uvolnění stojánku Slouží k uvolnění stojánku z monitoru.

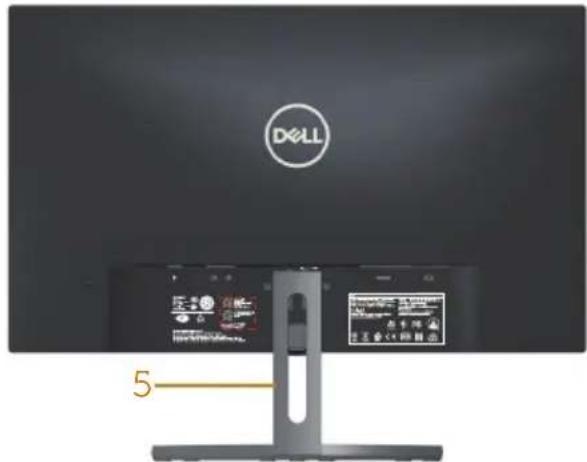

5 Otvor pro správu kabelů Praktické uspořádání kabelů ve slotu.

Pohled ze strany

Pohled zdola bez stojánku monitoru

Štítek	Popis Použití
1	Port napájecího adaptéru	Slouží k připojení napájecího kabelu monitoru pomocí adaptéru stejnosměrného napájení 12 V pro přechod.
2	Port linkového výstupu zvuku	Připojte k externím reproduktorům (zakoupeno volitelně) *
3	Port linkového vstupu zvuku	Slouží k připojení kabelu zvuku (dokoupeného) ze zdrojového zařízení k monitoru.
4	Port HDMI Slouží k připojení počítače k monitoru kabelem HDMI.
5	Port VGA Slouží k připojení počítače k monitoru kabelem VGA.

* Používání sluchátek není podporováno pro port linkového výstupu zvuku.

Funkce Plug and Play

Tento monitor můžete nainstalovat v jakémkoli systému slučitelném s technologií Plug and Play. Monitor počítačovému systému automaticky poskytne své údaje EDID (Extended Display Identification Data) pomocí protokolů DDC (Display Data Channel): daný systém se může sám zkonfigurovat a optimalizovat nastavení monitoru. Většina instalací monitoru je automatická; podle potřeby můžete vybrat jiná nastavení. Další pokyny pro změny nastavení monitoru viz Používání monitoru.

Zásady kvality a obrazových bodů LCD monitoru

Při výrobě LCD monitoru není neobvyklé, že jeden nebo více obrazových bodů zůstanou v trvale fixovaném stavu, ve kterém jsou obtížně viditelné a neomezují kvalitu nebo použitelnost obrazu. Další informace o zásadách dodržování kvality monitorů Dell a o zásadách týkajících se obrazových bodů viz stránka podpory společnosti Dell na adrese: www.dell.com/support/monitors.

Pokyny pro údržbu

Čištění monitoru

VAROVÁNÍ: Před čistěním monitoru odpojte jeho napájecí kabel z elektrické zásuvky.

POZOR: Před čištěním monitoru si přečtěte a dodržujte Bezpečnostní pokyny.

Při rozbalování, čištění nebo manipulaci s monitorem postupujte podle následujících ověřených pokynů:

• Antistatickou obrazovku čistěte čistým a měkkým hadříkem mírně navlhčeným vodou. Pokud možno používejte speciální jemnou utěrku na čištění obrazovek nebo přípravek vhodný pro antistatickou povrchovou úpravu. Nepoužívejte benzen, ředidla, čpavek, abrazivní čistidla ani stlačený vzduch.
• K čištění umělé hmoty používejte látku, mírně zvlhčenou teplou Nepoužívejte žádné čistící prostředky, protože některé detergenty na monitoru zanechávají mléčný povlak.
• Pokud po vybalení monitoru zjistíte přítomnost bílého prášku, setřete jej látkou.
• S monitorem zacházejte opatrně, protože tmavě zbarvený monitor se může snadno poškrábat a bílé známky otěru jsou zřetelnější, než na světlém monitoru.
• Pro zachování optimální kvality obraz monitoru používejte dynamicky se měnící spořič obrazovky; když monitor nepoužíváte, vypněte jej.

Připojení ke stojánku

POZNÁMKA: Stojan je při expedici monitoru z výroby odmontován.

POZNÁMKA: Následující kroky platí pro monitor se stojánkem.

Pokyny pro připojení stojánku monitoru:

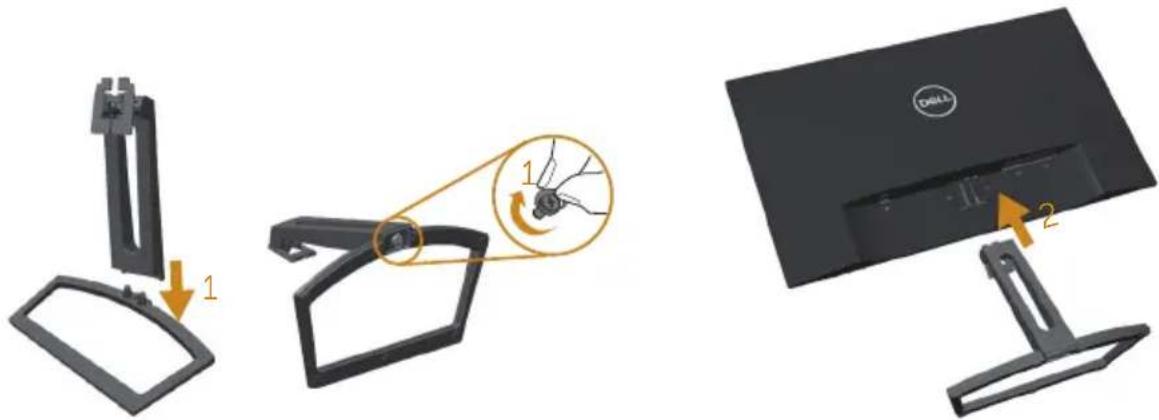

1. Sestavte dohromady zvedák stojánku a podstavec a potom zašroubujte do podstavce.

2. Nasad'te dva výstupky na horní straně stojánku do drážky na zadní straně monitoru. Zatlačením stojánek zacvakne na místo.

Připojení monitoru

VAROVÁNÍ: Před prováděním postupů v této části si přečtěte Bezpečnostní pokyny.

POZNÁMKA: Nepřipojujte k počítači všechny kabely současně.

Pokyny pro připojení monitoru k počítači:

1. Vypněte počítač a odpojte napájecí kabel ze zásuvky.

2. Připojte kabel VGA/HDMI/zvuku od monitoru k počítači.

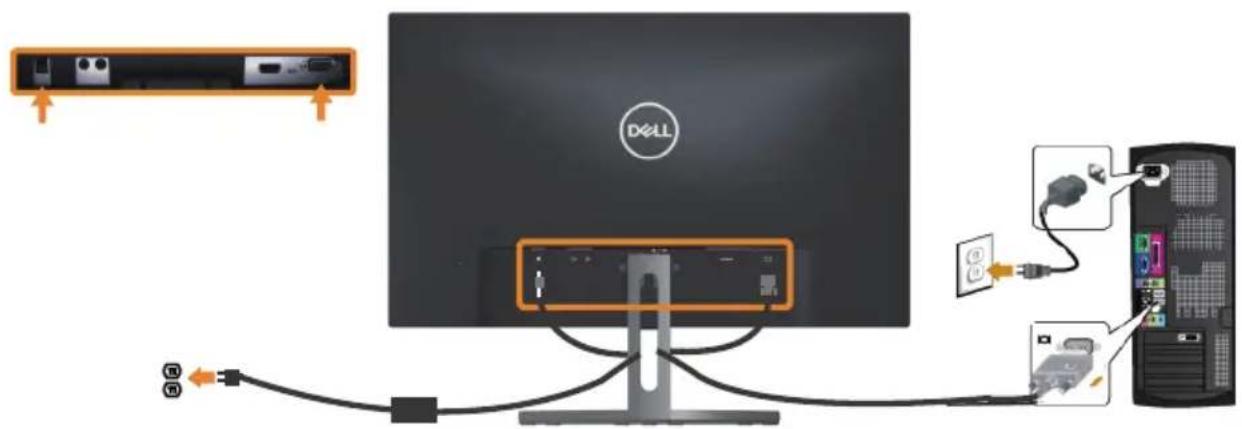

Připojení kabelu VGA (zakoupeného volitelně)

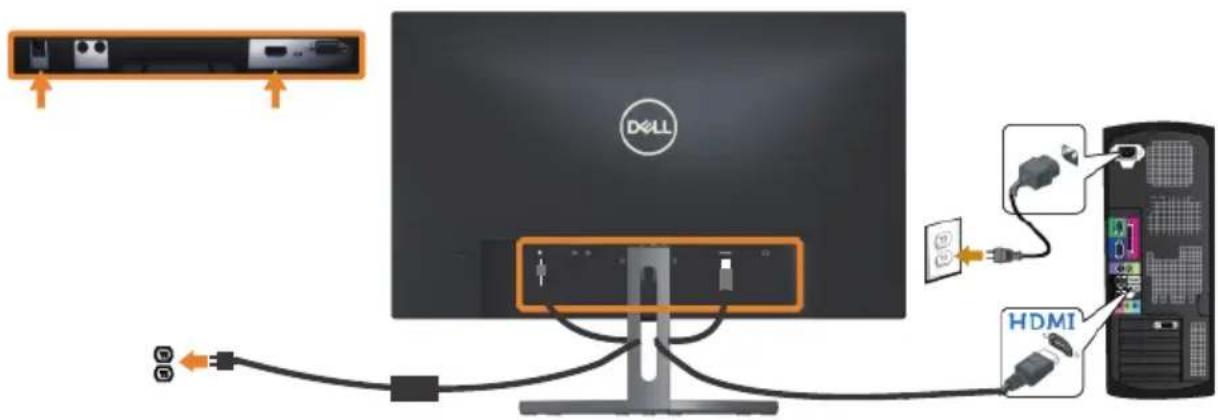

Připojení kabelu HDMI

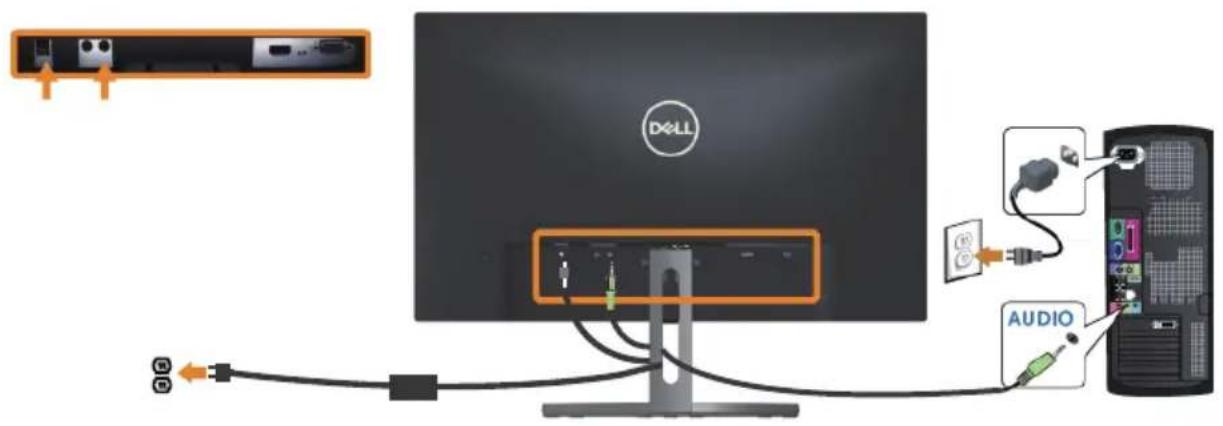

Připojení zvukového kabelu (zakoupeného volitelně)

Uspořádání kabelů

Po připojení všech nezbytných kabelů k monitoru a počítači uspořádejte všechny kabely podle výše uvedeného obrázku.

POZNÁMKA: Po připojení bude nutné kabely opět odpojit a provléci je otvorem.

Demontáž stojánku monitoru

POZNÁMKA: Aby se zabránilo poškrábání obrazovky LCD při demontáži stojánku, zajistěte, aby byl monitor umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující kroky platí pro monitor se stojánkem.

Postup při demontáži stojánku:

1. Umístěte monitor na měkkou látku nebo podložku.

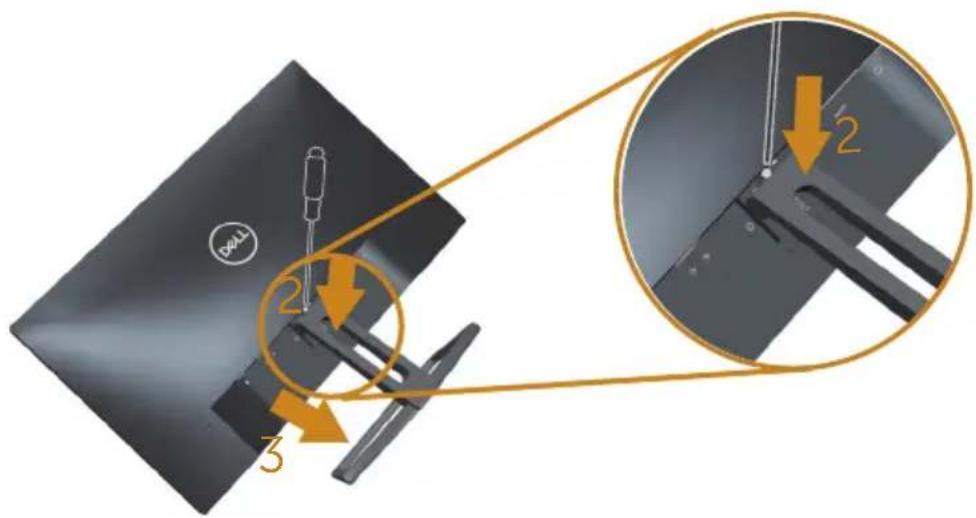

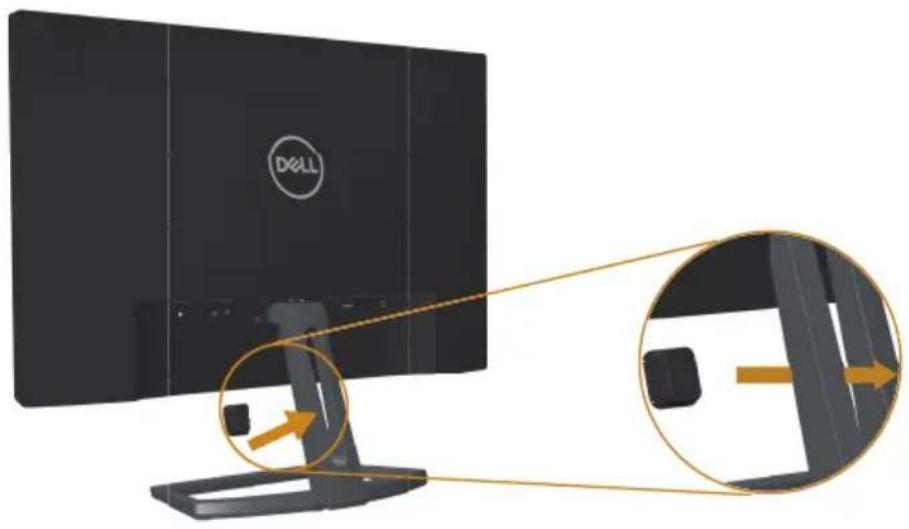

2. Dlouhým a tenkým šroubovákem zatlačte uvolňovací západku.
3. Po uvolnění západky sejměte podstavec z monitoru.

Zapnutí napájení monitoru

Stisknutím tlačítka 📄apněte monitor.

Používání ovládacích prvků na předním panelu

Pomocí ovládacích tlačítek na přední straně monitoru upravte zobrazený obraz.

Ovládací tlačítka
Následující tabulka obsahuje popis tlačítek na předním panelu:

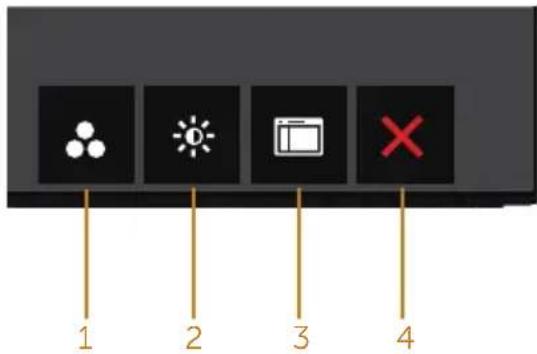

Tlačítko na předním panelu Popis
1		Tohoto tlačítko slouží k výběru se seznamu režimů předvoleb.
	Shortcut key (Rychlé tlačítko)/ Preset Modes (Přednastavené režimy)
		Toto tlačítko můžete použít k přímému přístupu do nabídky Brightness/Contrast (Jas/Kontrast).
	Shortcut key (Rychlé tlačítko)/Brightness (Jas)/Contrast (Kontrast)
		Pomocí tlačítka MENU otevřete nabídku na obrazovce (OSD) a vyberte nabídku OSD. Viz Přístup k nabídce OSD.
	Menu (Nabídka)
		Toto tlačítko slouží k návratu do hlavní nabídky nebo k ukončení hlavní nabídky OSD.
	Exit (Konec)
2&3Vypínač (s indikátorem LED)	TlačitkoNapájení slouží k zapnutí a vypnutí monitoru.Nepřerušovaný bílý indikátor ukazuje, že monitor je zapnutý a plně funkční. Blikající bílý indikátor ukazuje úsporný režim.

Ovládání OSD

Pomocí tlačítek na přední straně monitoru můžete upravit nastavení obrazu.

	Tlačítko na předním panelu	Popis
1		Pomocí tlačítka Up (Nahoru) zvýšíte hodnotu nebo přejdete nahoru.
	Nahoru
2		Tlačítko Down (Dolů) slouží k nastavování (snižování rozsahů) položek v nabídce OSD.
	Dolů
3		Tlačítko OK slouží k potvrzení výběru.
	OK
4		Stisknutím tlačítka Zpět se vrátíte na předchozí nabídku.
	Zpět

Používání nabídky na obrazovce (OSD)

Přístup k nabídce OSD

POZNÁMKA: Změníte-li nastavení a pak přejdete do jiného menu nebo ukončíte OSD, monitor automaticky uloží všechny provedené úpravy. Změny budou rovněž uloženy, pokud po jejich provedení počkáte, až nabídka OSD zmizí.

1. Stisknutím tlačítka obrazíte hlavní nabídku OSD.

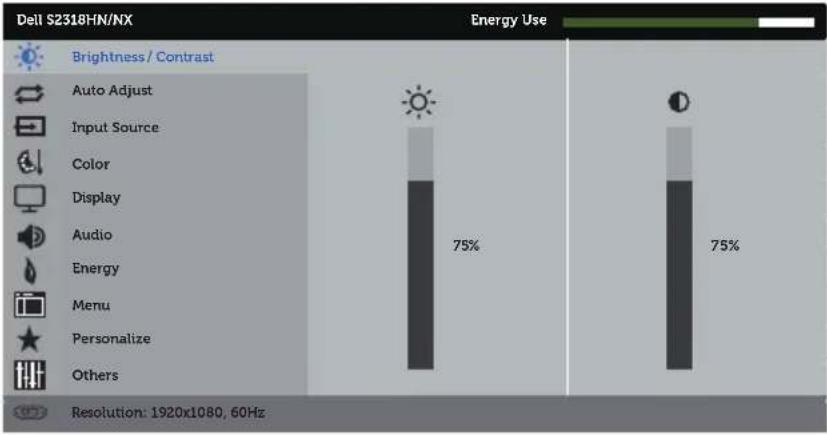

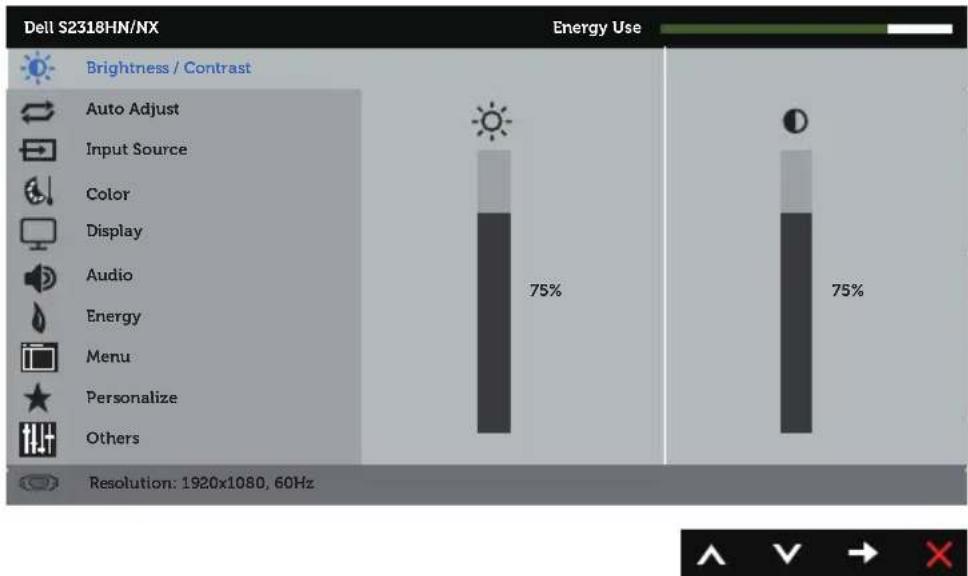

Hlavní nabídka pro analogový (VGA) vstup

1. Stisknutím tlačítek s v resunete mezi volbami nastavení. Zároveň s přechodem z jedné ikony na druhou dojde ke zvýraznění názvu dané volby. Úplný seznam všech dostupných voleb pro daný monitor viz následující tabulka.

2. Jedním stisknutím tlačítka → aktivujte označenou volbu.

3. Stisknutím tlačítek 🚠 vý verte požadovaný parametr.

4. Stiskněte tlačítko → potom proved'te změny pomocí tlačítek nǎo podle indikátorů.

5. Výběrem tlačítka se vrátíte do hlavní nabídky.

Ikona	Nabídka a podnabídky	Popis
	Brightness(Jas)/Contrast(Kontrast)	Tuto nabídku použijte k aktivaci pro úpravu jasu nebo kontrastu.
	Brightness (Jas)	Jas upravuje svítivost podsvícení.Stisknutím tlačítka ▲výšite jas a stisknutím tlačítka ▼snížite jas (min. 0 / max. 100).POZNÁMKA: Když je zapnutý dynamický kontrast, je ruční nastavení jasu deaktivováno.
	Contrast(Kontrast)	Nejdříve upravte Jas a pak Kontrast – pouze v případě nutnosti další úpravy.Stisknutím tlačítka ▲výšite kontrast a stisknutím tlačítka ▼snížite kontrast (min. 0 / max. 100).Funkce Contrast (Kontrast) upravuje míru rozdílu mezi tmavými a světlými oblastmi na obrazovce monitoru.

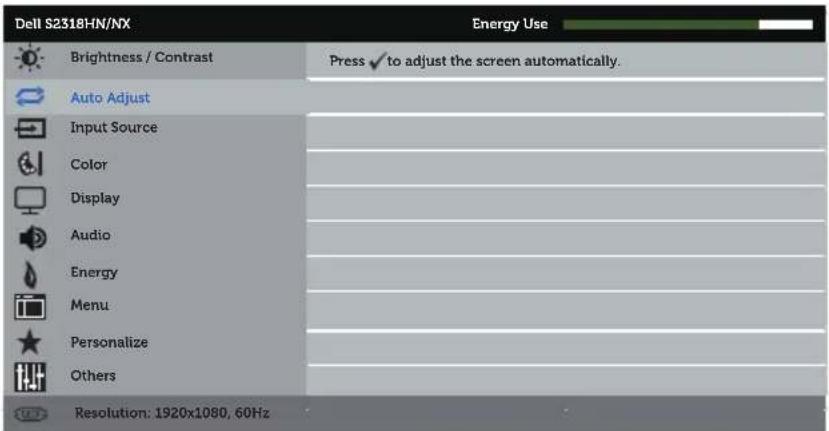

Auto Adjust (Automatické nastavení)

Toto tlačítko slouží k aktivaci nabídky automatické konfigurace a nastavení.

Spolu s automatickým nastavením monitoru na aktuální vstup se na černé obrazovce zobrazí následující dialog:

Funkce Automatické Nastavení umožňuje monitoru provést vlastní nastavení pro příchozí videosignál. Po použití funkce Automatické Nastavení lze monitor doladit pomocí ovládací prvků Takt Pixelů (Hrubé) a Fáze (Jemné) v části Display Settings (Nastavení Zobrazení).

POZNÁMKA: Automatické nastavení neproběhne, pokud tlačítko stisknete v době, kdy na vstupu nejsou video signály nebo nejsou připojené kabely.

Tato volba je k dispozici pouze pri použití analogového (VGA) konektoru.

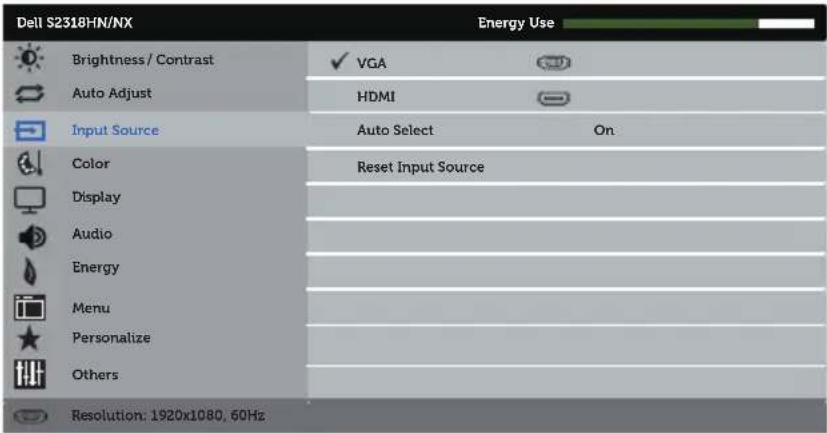

	Input source(Vstupní zdroj)	Nabídka Input Source (Vstupní zdroj) slouží k výběru různých videosignálů, které mohou být připojeny k monitoru.
	VGA	Když používáte analogový (VGA) konektor, vyberte vstup VGA. Stisknutím →vberte vstupní zdroj VGA.
	HDMI	Vyberte vstup HDMI, když používáte digitální konektor (HDMI). Stisknutím →vberte vstupní zdroj HDMI.
	Auto Select(Automatický Výběr)	Výběrem volby Automatický Výběr budou vyhledány dostupné vstupní signály.
	Reset Input Source(Obnovit zdroj vstupu)	Výběrem této volby budou obnoven výchozí zdroj vstupu.
	Color (Barva)	Pomocí nabídky Color (Barva) upravte režim nastavení barvy.[IMAGE]

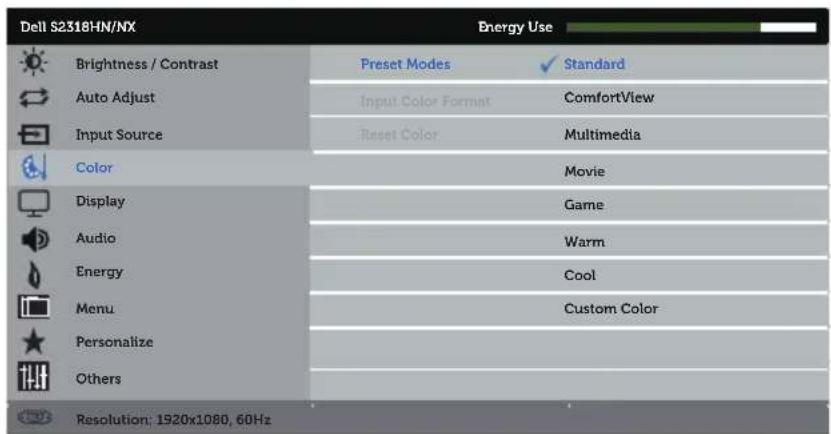

Preset Modes (Režimy Předvoleb)

Při výběru volby Preset Modes (Režimy předvoleb) můžete v seznamu vybrat volby Standard (Standardní), ComfortView, Multimedia (Multimédia), Movie (Film), Game (Hra), Warm (Teplé), Cool (Studené) nebo Custom Color (Vlastní barva).

• Standard (Standardní): Načte výchozí nastavení barev monitoru. Toto je výchozí režim předvolby.
• ComfortView: Snižuje úroveň modrého světla vyzařovaného z obrazovky tak, aby bylo sledování pohodlnější pro vaše oči.
• Multimedia (Multimédia): Načte optimální nastavení barev pro multimediální aplikace.
• Movie (Film): Načte optimální nastavení barev pro filmy.
• Game (Hra): Načte optimální nastavení barev pro většinu herních aplikací.
• Warm (Teplé): Zvyšuje teplotu barev. Obrazovka má teplejší vzhled s červenožlutým odstinem.
• Cool (Studené): Snižuje teplotu barev. Obrazovka má studenější vzhled s modrým odstínem.
• Custom Color (Vlastní barva): Umožňuje ručně upravovat nastavení barev.

Stiskem tlačítek 🚠️ upavte tři základní barvy (R, G, B) a vytvořte tak svůj vlastní barevný režim.

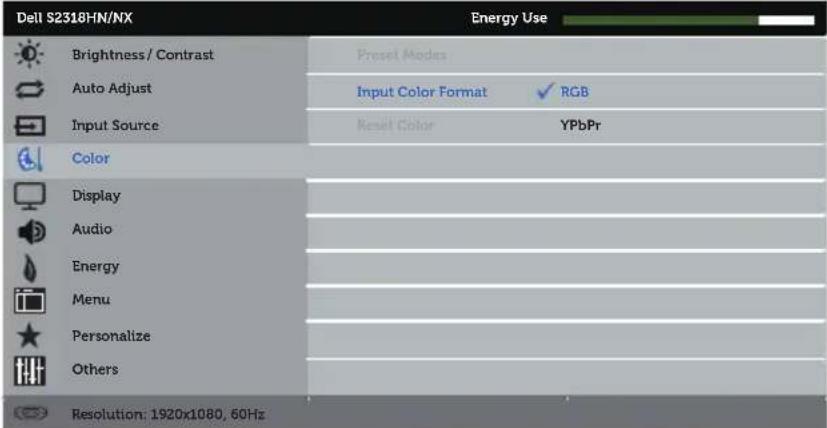

	Input Color Format (Vstupní Formát Barev)	Umožňuje nastavení režimu video vstupu:RGB: Vyberte tuto volbu, pokud je váš monitor připojen k počítači nebo přehrávači DVD pomocí kabelu HDMI.YPbPr: Vyberte tuto volbu, pokud váš přehrávač DVD podporuje pouze výstup YPbPr.
	Hue (Odstín)	Tato funkce dokáže posunout barvu obrazu videa k zelené nebo purpurové. Tato funkce se používá k nastavení požadovaného tónu barvy pleti. Pomocí tlačítek ▲ebo ▼ upravte odstín od 0 do 100.Stisknutím ▲výšíte zelený odstín obrazu videa.Stisknutím ▼výšíte purpurový odstín obrazu videa.POZNÁMKA: Nastavení Hue (Odstín) je k dispozici pouze při výběru režimu předvoleb Movie (Film) nebo Game (Hra).
	Saturation (Sytost)	Tato funkce ovládá barevnou sytost obrazu. Pomocí tlačítek ▲ebo ▼n▼avte sytost od „0“ do „100“.Stisknutím ▲výšíte monochromatický vzhled obrazu videa.Stisknutím ▼výšíte barevný vzhled obrazu videa.POZNÁMKA: Nastavení Saturation (Sytost) je k dispozici pouze při výběru režimu předvoleb Movie (Film) nebo Game (Hra).
	Reset Color (Resetovat barvu)	Obnoví výchozí výrobní nastavení barev monitoru.

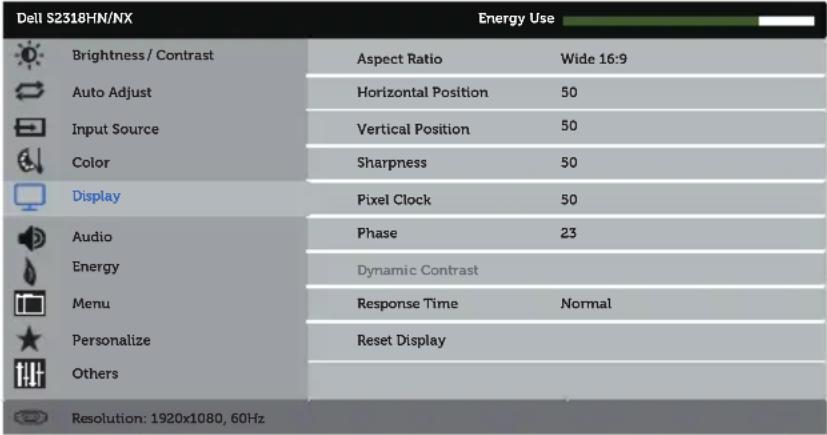

	Display(Zobrazení)	Pomocí Display (Zobrazení) upravte obraz.
	Aspect Ratio(Poměr Stran)	Slouží k nastavení poměru stran obrazu na Wide 16:9(Širokoúhlý 16:9), 4:3 nebo 5:4.
	Horizontal Position(Horizontální Pozice)	Pomocí tlačítek ▲ebo pýunete obraz doleva nebo doprava. Minimum je „0“ (-). Maximum je „100“ (+).
	Vertical Position(Vertikální Pozice)	Pomocí tlačítek ▲ebo pýunete obraz nahoru nebo dolů. Minimum je „0“ (-). Maximum je „100“ (+).
	Sharpness(Ostrost)	Tato funkce umožňuje zostřit nebo zjemnit vzhled obrazu. Pomocí tlačítek ▲ebo nývavte ostrost od „0“ do „100“.
	Pixel Clock(Takt Pixelů)	Nastavení fáze a taktu pixelů umožňují nastavit monitor podle individuálních preferencí. Pomocí tlačítek ▲ebo ▼nastavte nejlepší kvalitu obrazu. Minimum je „0“ (-). Maximum je „100“ (+).
	Phase (Fáze)	Pokud nastavení fáze nepřinese uspokojivé výsledky, použijte nastavení taktu pixelů (hrubé) a pak znovu fáze (jemné). Minimum je „0“ (-). Maximum je „100“ (+).
	Dynamic Contrast(Dynamický kontrast)	Umožňuje zvýšit úroveň kontrastu pro dosažení ostřejšího a detailnějšího obrazu.Stisknutím tlačítka ▼nastavte položku Dynamic Contrast (Dynamický kontrast) na „On (Zap.)” nebo „Off (Vyp.)”.POZNÁMKA: Volba Dynamic Contrast (Dynamický kontrast) nabízí vyšší kontrast, pokud vyberete režim předvoleb Game (Hra) nebo Movie (Film).
	Response Time(Doba odezvy)	Uživatel může vybrat z možností Fast (Krátká) nebo Normal (Normální).
	Reset Display(Resetovat obraz)	Výběrem této volby budou obnovena výchozí nastavení zobrazení.

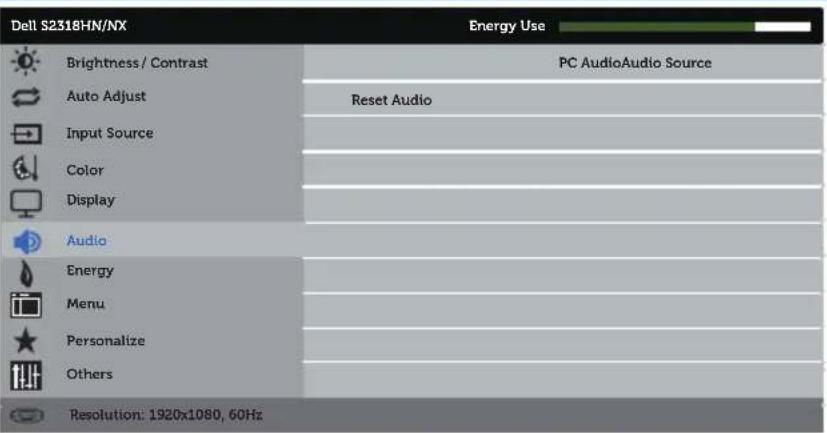

	Audio (Zvuk)
	Audio Source (Zdroj zvuku)	Umožňuje nastavit režim Audio Source (Zdroj zvuku) na:PC Audio (Zvuk PC)HDMI
	Reset Audio (Obnovit zvuk)	Výběrem této volby budou obnova výchozí nastavenízobrazení.
	Energy (Energie)

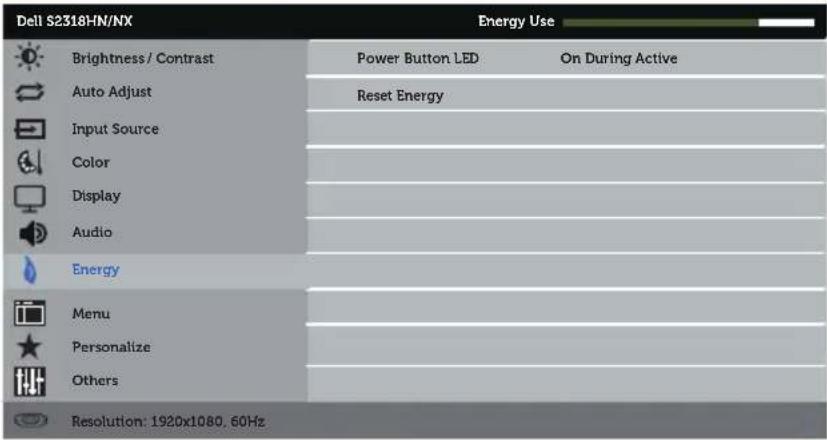

	Power Button LED (Indikátor LED napájení)	Umožňuje nastavit indikátor LED napájení na On During Active (Zapnuto při aktivitě) nebo Off During Active (Vypnuto při aktivitě) pro úsporu energie.
	Reset Energy (Resetovat energii)	Výběrem této volby budou obnova výchozí Energysettings (Nastavení napájení).

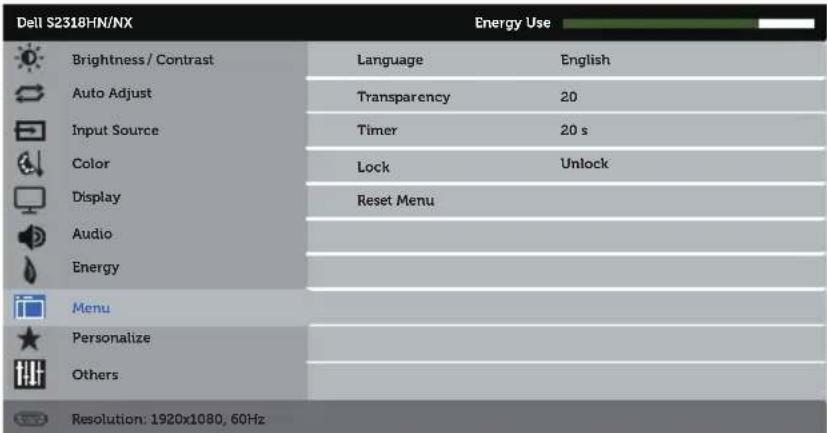

	Menu (Nabídka)	Tato volba umožňuje měnit nastavení nabídky OSD, například jazyky OSD, časový interval zobrazení nabídky na obrazovce atd.
	Language (Jazyk)	Nabídka Language (Jazyk) umožňuje nastavit jeden z osmi jazyků nabídky OSD (Angličtina, Španělština, Francouzština, Němčina, Brazilská portugalština, Ruština, Zjednodušená čínština nebo Japonština).
	Transparency (Prühlednost)	Po výběru této volby nastavíte prühlednost nabídky tlačitky ⚠️ o√ do 100.
	Timer (Časovač)	OSD Hold Time (Doba zobrazení OSD):slouží k nastavení intervalu, během kterého bude nabídka OSD aktivní po posledním stisku tlačitka.Tlačitky ⚠ebo u√vavte nastavení po 1 sekundě v rozmezí 5 až 60 sekund.
	Lock (Zámek)	Řídí přístup uživatele k úpravám nastavení. Když je vybrána možnost Zámek, uživatel nemůže provádět žádná nastavení. Všechna tlačitka jsou zamknutá.POZNÁMKA:Lock (Zamknout) – softwarový zámek (prostřednictvím nabídky OSD) nebo hardwarový zámek (stisknutím a podržením tlačitka vedle vypínače po dobu 6 s.)Unlock (Odemknout) – pouze hardwarové odemknutí (stisknutím a podržením tlačitka vedle vypínače po dobu 6 s.)
	Reset Menu (Resetovat nabídku)	Obnoví přednastavené výrobní hodnoty všech nastavení OSD.

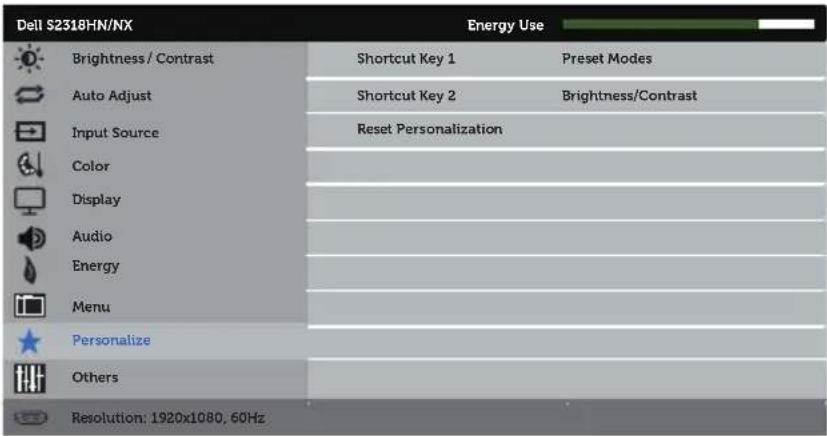

★	Personalize (Přizpůsobit)	Uživatelé si mohou vybrat některou z funkcí Shortcut Key 1 (Rychlé tlačítko 1), Shortcut Key 2 (Rychlé tlačítko 2), Reset Personalization (Obnovit přizpůsobení), Preset Modes (Režimy předvoleb) nebo Brightness (Jas)/Contrast (kontrast) a nastavit ji jako rychlé tlačítko.
	Shortcut Key 1 (Rychlé Tlačítko 1)	Uživatel může vybrat jednu z následujících voleb: Preset Modes (Režimy předvoleb), Brightness (Jas)/Contrast (kontrast), Auto Adjust (Automatická úprava), Input Source (Vstupní zdroj) a Aspect Ratio (Poměr stran) pro nastavení Shortcut Key 1 (Rychlé tlačítko 1).
	Shortcut Key 2 (Rychlé Tlačítko 2)	Uživatel může vybrat jednu z následujících voleb: Preset Modes (Režimy předvoleb), Brightness (Jas)/Contrast (kontrast), Auto Adjust (Automatická úprava), Input Source (Vstupní zdroj) a Aspect Ratio (Poměr stran) pro nastavení Shortcut Key 2 (Rychlé tlačítko 2).
	Obnovit Přizpůsobení	Umožňuje obnovit původní nastavení rychlého tlačítka.
	Others (Další)

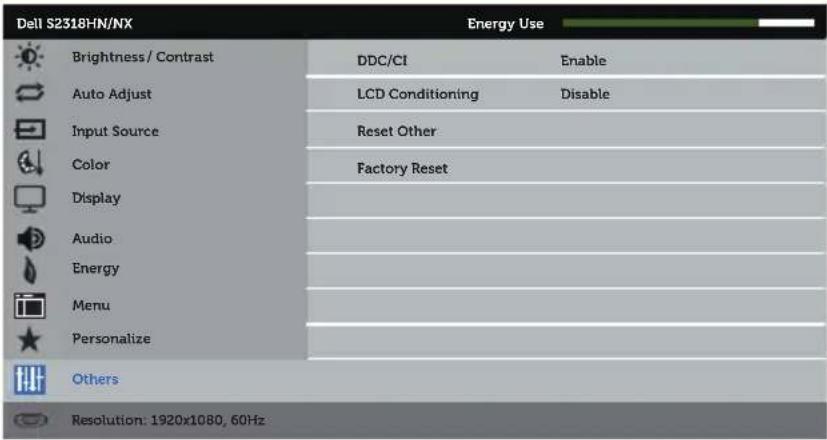

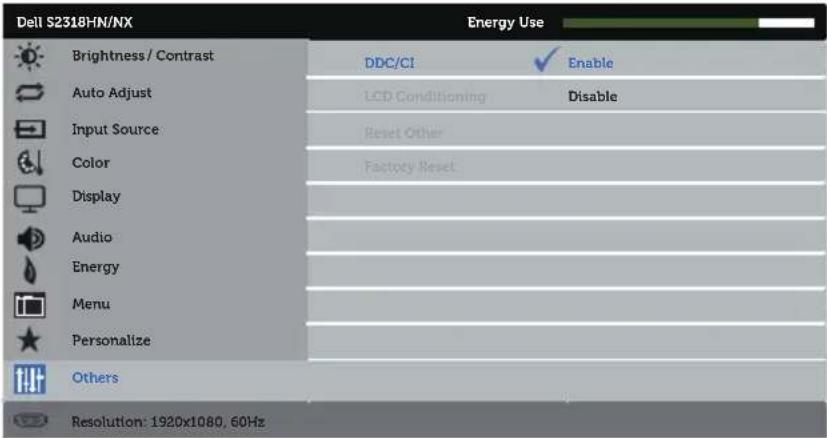

	DDC/CI	DDC/CI (Display Data Channel/Command Interface) umožňuje upravovat parametry monitoru (jas, vyvážení barev atd.) prostřednictvím softwaru v počítači.Tuto funkci můžete deaktivovat výběrem možnosti Disable (Deaktivovat).V zájmu nejlepšího uživatelského zážitku a optimálního výkonu monitoru ponechte tuto funkci povolenou.
	LCD Conditioning(Stabilizace LCD)	Pomáhá opravit drobné projevy vypalování obrazu. V závislosti na stupni vypálení se tato funkce může projevit až po delší době. Chcete-li spustit stabilizaci LCD, vyberte Enable (Povolit).[IMAGE]
	Reset Other (Resetovat jiné)	Obnoví výchozí výrobní hodnoty všech nastavení v nabídceOtherssetting (Ostatní nastavení).
	Factory Reset (Obnovit Tovární Nastavení)	Obnoví výchozí výrobní hodnoty všech nastavení.

POZNÁMKA: V tomto monitoru je zabudována funkce automatické kalibrace jasu pro kompenzaci stárnutí LED.

Varovné zprávy OSD

Když je aktivována funkce Dynamic Contrast (Dynamický kontrast) (v těchto režimech předvoleb: Game (Hra) nebo Movie (Film)), je ruční nastavení jasu deaktivováno.

Dell S2318HN/NX

Když monitor nepodporuje některý režim rozlišení, zobrazí se následující zpráva:

Dell S2318HN/NX

To znamená, že se monitor nemůže sesynchronizovat se signálem, který přijímá z počítače. Rozsahy horizontálních a vertikálních frekvencí tohoto monitoru viz část Technické údaje monitoru . Doporučený režim je 1920 x 1080.

Před deaktivací funkce DDC/CI se zobrazí následující zpráva:

Dell S2318HN/NX

Když monitor přejde do režimu Power Save Mode (Úsporný režim), zobrazí se následující zpráva:

Dell S2318HN/NX

Entering Power Save Mode.

Po stisknutí některého tlačítka vyjma vypínače se v závislosti na vybraném vstupu zobrazí následující varovné zprávy:

Dell S2318HN/NX

Pokud není připojen kabel VGA nebo HDMI, zobrazí se následující místní dialogové okno. Ponecháte-li monitor v tomto stavu, po 4 minutách přejde do úsporného režimu.

Dell S2318HN/NX

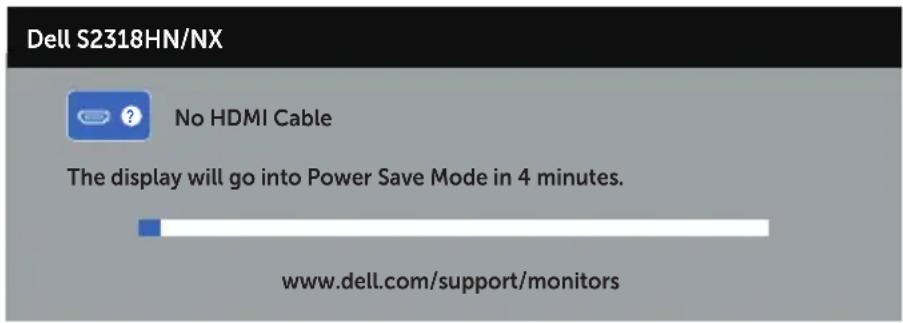

No VGA Cable

Další informace viz Odstraňování problémů.

Nastavení maximálního rozlišení

Nastavení maximální rozlišení monitoru:

Operační systém Windows 7, Windows 8, Windows 8.1 a Windows 10:

1. V případě operačního systému Windows 8 a Windows 8.1 výběrem dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní plochy
2. Klikněte pravým tlačítkem na pracovní plochu a vyberte možnost Screen Resolution (Rozlišení obrazovky).
3. Klikněte na rozevírací seznam Screen Resolution (Rozlišení obrazovky) a vyberte možnost 1920 x 1080.
4. Klikněte na tlačítko OK.

Pokud se nezobrazí 1920 x 1080 jako volba, zřejmě budete muset zaktualizovat grafický ovladač. V závislosti na počítači provedte některý z následujících postupů:

Máte-li stolní nebo prénosný počítač Dell:

- Přejděte na www.dell.com/support, zadejte servisní značku a stáhněte nejnovější ovladač k dané grafické kartě.

Pokud používáte (přenosný nebo stolní) počítač jiný, než Dell:

- Přejděte na webové stránky podpory vašeho počítače a stáhněte nejnovější ovladače grafické karty.

- Přejděte na webové stránky vaší grafické karty a stáhněte nejnovější ovladače grafické karty.

Používání náklonu

POZNÁMKA: Platí pro monitor se stojánkem. Zakoupíte-li jiný stojánek, postupujte podle návodu na instalaci příslušného stojánku.

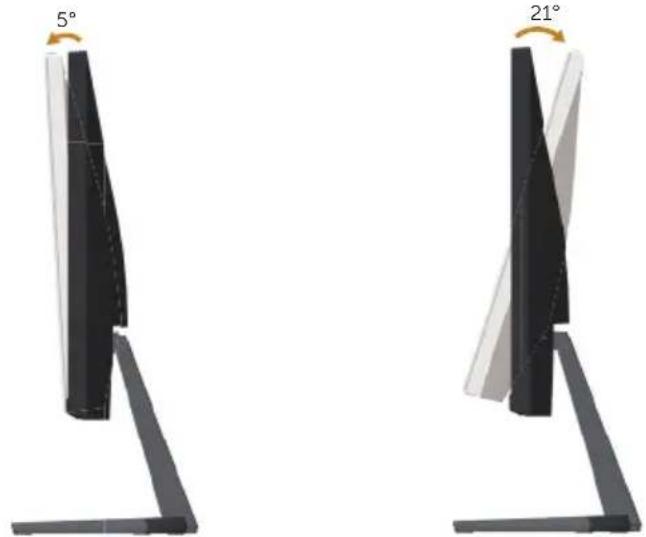

Otočení monitoru

Dříve, než monitor otočíte, musí být svisle vysunut a plně nakloněn tak, aby nedošlo k nárazu do dolní hrany monitoru.

POZNÁMKA: Stojan je při expedici monitoru z výroby odmontován.

VAROVÁNÍ: Před prováděním postupů v této části si přečtěte Bezpečnostní pokyny.

Automatický test

Tento monitor obsahuje funkci auto-test, která umožňuje zkontrolovat správnou funkci displeje. Pokud jsou monitor a počítač správně zapojeny ale jeho obrazovka zůstane tmavá, spustte funkci autotest displeje provedením následujícího postupu:

1. Vypněte počítač i monitor.
2. Odpojte videokabel ze zadní strany počítače. Abyste zajistili správnou činnost operace auto-test, odpojte všechny kabely digitálního a analogového signálu ze zadní strany monitoru.
3. Zapněte monitor.

Pokud monitor funguje správně, rozpozná absenci signálu a zobrazí se jedna z následujících zpráv. V režimu automatického testu zůstane indikátor LED svítit bíle.

POZNÁMKA: Toto dialogové okno se rovněž zobrazí při normálním provozu systému, pokud je odpojen nebo poškozen videokabel.

1. Vypněte monitor a znovu zapojte videokabel. Pak zapněte počítač i monitor.

Pokud se po znovupřipojení kabelů obrazovka monitoru nerozsvítí, zkontrolujte grafickou kartu a počítač, protože monitor funguje správně.

Integrovaná diagnostika

Tento monitor je vybaven integrovaným diagnostickým nástrojem, který pomáhá stanovit, zda zjištěnou abnormálnost obrazovky způsobuje problém monitoru nebo s počítače a grafické karty.

POZNÁMKA: Integrovanou diagnostiku lze spustit pouze, když je odpojen kabel videa a když se monitor nachází v režimu automatického testu.

Pokyny pro spuštění integrované diagnostiky:

1. Zkontrolujte, zda je obrazovka čistá (žádné částečky prachu na povrchu obrazovky).
2. Odpojte kabel(y) videa od zadní strany počítače nebo monitoru. Monitor poté přejde do režimu automatického testu.
3. Stiskněte a podržte Tlačítko 1 po dobu 5 sekund. Zobrazí se šedá obrazovka.
4. Pečlivě zkontrolujte, zda se na obrazovce nenacházejí abnormálnosti.
5. Znovu stiskněte Tlačítko 1 na dolní straně monitoru. Barva obrazovky se změní na červenou.
6. Zkontrolujte, zda se na obrazovce nacházejí nějaké abnormality.
7. Zopakujte kroky 5 a 6 a zkontrolujte zobrazení na zelené, modré, černé a bílé obrazovce a na obrazovce s textem.

Po zobrazení obrazovky s textem je test dokončen. Operaci ukončite dalším stisknutím Tlačitka 1.

Pokud pomocí integrovaného diagnostického nástroje nezjistíte na obrazovce žádné abnormality, monitor funguje správně. Zkontrolujte grafickou kartu a počítač.

Obecné problémy

Následující tabulka obsahuje všeobecné informace o obecných problémech s monitorem a možná řešení:

Obvyklé příznaky	Zjištěné projevy	Možná řešení
Bez video / LED napájení nesvití	Žádný obraz	Zkontrolujte, zda je kabel videa řádně a bezpečně připojen k monitoru a k počítači.Pomocí jiného elektrického spotřebiče ověřte, zda elektrická zásuvka funguje správně.Zkontrolujte, zda je vybrán správný vstupní zdroj v nabídce Vstupní zdroj.
Bez video / LED napájení svití	Žádný obraz nebo žádný jas	Zvyšte jas a kontrast pomocí nabídky OSD.Provedte automatický test monitoru.Zkontrolujte, zda nejsou v konektoru kabelu videa ohnuté nebo prasklé kolíky.Spustte integrovanou diagnostiku.Zkontrolujte, zda je vybrán správný vstupní zdroj v nabídce Vstupní zdroj.
Slabé zaostření Obraz je neostrý, rozmazaný nebo obsahuje vícenásobné zobrazení		Eliminujte prodlužovací kabely videa.Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Změňte rozlišení videa na správný poměr stran .
Kolísající/ roztřesené video	Zvlněný obraz nebo nepatrný pohyb	Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Zkontrolujte podmínky prostředí.Přemístěte monitor a vyzkoušejte jej v jiné místnosti.
Chybějící pixely Obrazovka LCD obsahuje tečky		Zapněte a vypněte napájení.Trvale tmavý obrazový bod představuje přirozený defekt, ke kterému může u technologie LCD dojít.Další informace o zásadách dodržování kvality monitorů Dell a o zásadách týkajících se obrazových bodů viz stránka podpory společnosti Dell na adrese:www.dell.com/support/monitors.
Zaseklé pixely Obrazovka LCD obsahuje jasné tečky		Zapněte a vypněte napájení.Trvale tmavý obrazový bod představuje přirozený defekt, ke kterému může u technologie LCD dojít.Další informace o zásadách dodržování kvality monitorů Dell a o zásadách týkajících se obrazových bodů viz stránká podpory společnosti Dell na adrese:http://www.dell.com/support/monitors.
Potíže s jasem Obraz je příliš tmavý nebo světlý		Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Prostřednictvím nabídky OSD upravte nastavení jasu a kontrastu.
Geometrické zkreslení	Obrazovka není správně vystředěna	Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Pomocí OSD upravte vodorovnou a svislou polohu.
Vodorovné/Svislé čáry	Obrazovka obsahuje jednu nebo více čar	Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Provedte automatický test monitoru a ověřte, zda se tyto čáry zobrazují rovněž v tomto testu.Zkontrolujte, zda nejsou v konektoru kabelu video ohnuté nebo prasklé kolíky.Spustte integrovanou diagnostiku.
Problémy se synchronizací	Obrazovka je nečitelná nebo přerušovaná	Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Provedte automatický test monitoru a ověřte, zda se nečitelná obrazovka zobrazuje v tomto režimu.Zkontrolujte, zda nejsou v konektoru kabelu video ohnuté nebo prasklé kolíky.Restartujte počítač v bezpečném režimu.
Záležitosti týkající se bezpečnosti	Viditelné známky kouře nebo jiskření	Neprovádějte žádné kroky pro odstranění problémů.Ihned kontaktujte společnost Dell.
Občasné potíže	Monitor střídavě funguje a naopak	Zkontrolujte, zda je kabel video řádně a bezpečně připojen k monitoru a k počítači.Obnovte Factory Settings (Tovární nastavení) (Factory Reset (Obnova továrních nastavení)) monitoru.Provedte automatický test monitoru a ověřte, zda k občasnému problému dochází v tomto režimu.
Bez barvy Obraz není barevný		Provedte automatický test monitoru.Zkontrolujte, zda je kabel video řádně a bezpečně připojen k monitoru a k počítači.Zkontrolujte, zda nejsou v konektoru kabelu video ohnuté nebo prasklé kolíky.
Chybná barva Obraz není správně barevný		V závislosti na aplikaci změňte Color Setting Mode (Režim nastavení barev) v části Color Settings (Nastavení barev) nabídky OSD na Graphics (Obrázky) nebo Video.Vyzkoušejte různé Preset Modes (Režimy předvoleb) v nastavení Color (Barva) nabídky OSD. Upravte hodnotu R/G/B v části Custom Color (Vlastní barva) v nastavení Color (Barva) nabídky OSD.Změňte Input Color Format (Vstupní formát barev) na RGB nebo YPbPr v části Color (Barva) nabídky OSD.Spustte integrovanou diagnostiku.
Ulpívání statického obrazu ponechaného příliš dlouho na monitoru	Matný obrys statického obrazu na obrazovce	Vždy, když monitor nepoužíváte, vypněte jej pomocí funkce Power Management (Řízení spotřeby) (další informace viz Režimy řízení proudu).Nebo používejte dynamicky se měnicí spořič obrazovky.
Zdvojený nebo překrývaný obraz	Pohyblivý obraz je zdvojený nebo má jasný okraj.	• Změňte nastavení Response Time (Doba odezvy) v položce nabídky OSD Display (Zobrazení) na Fast (Rychlá) nebo Normal (Normální) v závislosti na způsobu použití.

Specifické problémy s produktem

Specifické příznaky	Zjištěné projevy Možná řešení
Obraz obrazovky je přiliš malý	Obraz je vystředěn na obrazovce, ale nevyplňuje celou oblast zobrazení	Zkontroluje nastavení Aspect Ratio (Poměr stran) v části Display (Zobrazení) nabídky OSD.Obnovte Factory Settings (Tovární nastavení)(Factory Reset (Obnova továrních nastavení)) monitoru.
Nelze upravovat nastavení monitoru pomocí tlačítek na bočním panelu	Na obrazovce se nezobrazí OSD	Vypněte monitor, odpojte napájecí kabel, znovu připojte napájecí kabel a potom zapněte monitor.Zkontrolujte, zda je zamknutá nabídka OSD. Pokud je zamčena, odemkněte ji stiskem a přidržením tlačítka nad vypínačem na 6 s. (Další informace viz část Lock (Zámek)).
Žádný vstupní signál při stisknutí libovolného ovládacího prvku	Žádný obraz, indikátor LED svítí bíle	Zkontrolujte zdroj signálu. Pohybem myši nebo stisknutím libovolné klávesy na klávesnici zkontrolujte, zda se počítač nenachází v pohotovostním režimu nebo v režimu spánku.Zkontrolujte, zda je kabel videa řádně připojen.Podle potřeby kabel videa odpojte a znovu připojte.Resetujte počítač nebo přehrávač video.
Obraz nevyplňuje celou obrazovku	Obraz nevyplňuje výšku nebo šířku obrazovky	Vzhledem k rozdílným formátům videa (poměr stran videa) disků DVD se může obraz na monitoru zobrazovat na celou obrazovku.Spustte integrovanou diagnostiku.

Příloha

VAROVÁNÍ: Bezpečnostní pokyny

VAROVÁNÍ: Použití ovládacích prvků, změn nastavení nebo postupů jiným způsobem, než jak je určeno v této dokumentaci, může způsobit úrazy vysokým napětím, elektrickým proudem nebo mechanickými vlivy.

VAROVÁNÍ: V případě monitorů s lesklým rámečkem je třeba dobře zvážit umístění monitoru, protože se od rámečku může odrážet okolní světlo a lesklé povrchy a způsobovat rušení.

Informace o bezpečnostních pokynech viz Příručka s produktovými informacemi.

Sdělení komise FCC (pouze USA) a informace o dalších předpisech

Sdělení komise FCC a další regulatorní informace viz webové stránky pro dodržování předpisů na adrese www.dell.com/regulatory_compliance.

Kontaktování společnosti Dell

Zákazníci v USA mohou volat na číslo 800-WWW-DELL (800-999-3355).

POZNÁMKA: Pokud nemáte aktivní připojení k Internetu, můžete vyhledat kontaktní informace na faktuře, ústřižku k balení, účtence nebo v katalogu produktů Dell.

Společnost Dell poskytuje řadu možností podpory a služeb online a prostřednictvím telefonu. Dostupnost se liší podle země a výrobku a je možné, že některé služby nebudou ve vaší oblasti k dispozici.

Online přístup k obsahu podpory pro monitor:

1. Navštivte www.dell.com/support/monitors.

Kontaktování společnosti Dell ohledně odbytu, technické podpory nebo služeb pro zákazníky:

1. Navštivte www.dell.com/support.
2. V rozbalovacím menu Choose A Country/Region (Zvolte zemi/region) ve spodní části stránky zkontrolujte, zda je vaše země uvedená v seznamu.
3. Klikněte na Contact Us (Kontakt) vlevo na stránce.
4. Podle potřeby vyberte příslušný odkaz na službu nebo podporu.
5. Zvolte způsob kontaktování společnosti Dell, který vám vyhovuje.

VAROVÁNÍ: V případě monitorů s lesklým rámečkem je třeba dobře zvážit umístění monitoru, protože se od rámečku může odrážet okolní světlo a lesklé povrchy a způsobovat rušení.

Instalace monitoru

Nastavení rozlišení zobrazení

Pro dosažení maximálního výkonu s operačními systémy Microsoft Windows nastavte rozlišení zobrazení na 1920 x 1080 obrazových bodů podle následujících kroků:

Operační systém Windows 7, Windows 8, Windows 8.1 a Windows 10:

1. V případě operačního systému Windows 8 a Windows 8.1 výběrem dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní plochy
2. Klikněte pravým tlačítkem na pracovní plochu a vyberte možnost Screen Resolution (Rozlišení obrazovky).
3. Klikněte na rozevírací seznam Screen Resolution (Rozlišení obrazovky) a vyberte možnost 1920 x 1080.
4. Klikněte na tlačítko OK.

Pokud se toto doporučené rozlišení nezobrazí jako volba, pravděpodobně bude třeba zaktualizovat grafický ovladač. Níže vyberte a používaný počítačový systém a provedte příslušné kroky.

Máte-li stolní počítač Dell™ nebo prénosný počítač Dell™ s přístupem k Internetu

1. Přejděte na www.dell.com/support, zadejte vaše init-cap a stáhněte nejnovější ovladač k dané grafické kartě.
2. Po nainstalování ovladačů pro vaši grafickou kartu zkuste znovu nastavit rozlišení 1920 x 1080.

POZNÁMKA: Pokud nelze nastavit rozlišení 1920 x 1080, požádejte společnost Dell™ o informace o grafické kartě, která tato rozlišení podporuje.

Máte-li stolní počítač, prěnosný počítač nebo grafickou kartu jinou než Dell™

Operační systém Windows 7, Windows 8, Windows 8.1 a Windows 10:

1. V případě operačního systému Windows 8 a Windows 8.1 výběrem dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní plochy
2. Klikněte pravým tlačítkem na plochu a vyberte Přizpůsobení.
3. Klikněte na Změnit nastavení zobrazení.
4. Klikněte na Upřesnit nastavení.
5. Určete dodavatele vaší grafické karty podle popisu v horní části okna (například NVIDIA, ATI, Intel atd.).

6. Vyhledejte aktualizovaný ovladač na webu výrobce karty (např. www.ATI.com NEBO www.NVIDIA.com).

7. Po nainstalování ovladačů pro vaši grafickou kartu zkuste znovu nastavit rozlišení 1920 x 1080.

POZNÁMKA: Pokud doporučené rozlišení nelze nastavit, kontaktujte výrobce počítače nebo zvažte zakoupení grafické karty, která bude doporučené rozlišení podporovat.

Technické údaje ploché obrazovky

Model S2318HN/S2318NX
Typ obrazovky Aktivní matice – TFT	LCD
Typ panelu Aktivace v rovině
Viditelný obraz
Úhlopříčka	58,42 cm (23 palců)
Horizontální, aktivní plocha	509,18 mm (20,05 palců)
Vertikální, aktivní plocha	286,41 mm (11,28 palců)
Plocha	1 458,34 cm(226,04 palců ^2 )
Rozteč pixelů 0,265mm
Zorný úhel (svisle / vodorovně) 178°	/ 178° (typicky)
Výstupní jas 250 cd/m ^2 (typicky)
Míra kontrastu 1000 až 1 (typicky)	8 000 000 na 1 (dynamický kontrast)
Ochranná vrstva stínítka Nízký zákals tvrdostí 3H
Podsvícení Systém osvětlení ze stran LED
Doba odezvy 6 ms šedá-na-šedou (typicky)
Barevná hloubka 16,78 miliónů barev
Barevná škála 82 % (typicky)*

*[S2318HN/S2318NX] barevná škála (typická) vychází z testovacích standardů CIE1976 (82%) a CIE1931 (72%).

Specifikace rozlišení

Model S2318HN/S2318NX
Rozsah horizontální frekvence 30 kHz až 83 kHz (automaticky)
Rozsah vertikální frekvence 56 Hz až 76 Hz (automaticky)
Maximální předvolené rozlišení	1920 x 1080 při 60 Hz

Předvolené režimy zobrazení

Režim zobrazení Horizontální frekvence (kHz)	Vertikální frekvence (Hz)	Takt pixelů (MHz)	Polarita synch. (Horizontální/ Vertikální)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600 37,9	60,3 40,0 +/+
VESA, 800 x 600 46,9	75,0 49,5	+/+
VESA, 1024 x 768	48,4 60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8	+/+
VESA, 1152 x 864 67,5	75,0	108,0 +/+
VESA, 1280 x 1024	64,0 60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+
VESA, 1600 x 900	60,0 60,0	108,0	+/+
VESA, 1920 x 1080	67,5 60,0	148,5	+/+

Technické údaje napájení

Model		S2318HN a S2318NX
Signály videovstupu		Analogový RGB, 0,7 voltu +/-5 %, kladná polarita při vstupní impedanci 75 ohmůHDMI1.4, 600 mV pro každý rozdílový řádek, kladná polarita při vstupní impedanci 100 ohmů
Signály vstupní synchronizace		Oddělené horizontální a vertikální synchronizace, úroveň TTL bez polarity, SOG (kompozitní „sync on green”)
Zapínací proud		Žádné poškození při studeném startu
Transfor-mátorový adaptér*	Vstupní střídavé napětí / frekvence / proud	Delta adaptér ADP-40DD B: 100 - 240 V~/50 Hz až 60 Hz ± 3 Hz/1,5 A (max.),Lite-On adaptér PA-1041-81: 100 - 240 V~/50 Hz až 60 Hz ± 3 Hz/1,2 A (max.)
	Výstupní napětí/proud	Výstup: 12 V=/3,33 A

Fyzické vlastnosti

Model S2318HN S2318NX

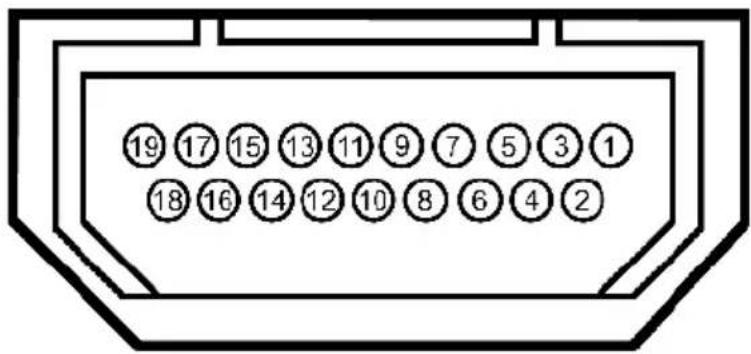

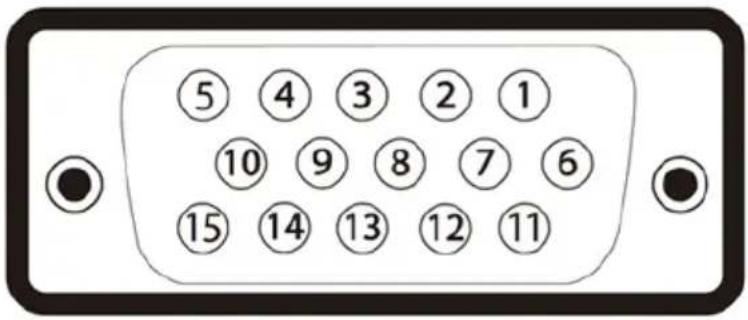

Typ signálního kabelu	• Digitální:odpojitelný, HDMI, 19 kolíků.• Analogový:odpojitelný D-Sub s 15 kolíky
Rozměry (se stojánkem)
Výška 404,0 mm (40,39 cm)
Šířka 522,2 mm (52,22 cm)
Hloubka 147,9 mm (14,78 cm)
Rozměry (bez stojánku)
Výška 312,3 mm (31,22 cm)
Šířka 522,2 mm (52,22 cm)
Hloubka 49,1 mm (4,90 cm)
Rozměry stojánku
Výška 171,6 mm (17,17 cm)
Šířka 246,6 mm (24,66 cm)
Hloubka 147,9 mm (14,78 cm)
Hmotnost
Hmotnost včetně obalu 5,44 kg (11,99 lb) 5,53 kg (12,20 lb)
Hmotnost se sestavou stojánku a kabely	3,67 kg (8,09 lb) 3,76 kg (8,30 lb)
Hmotnost bez sestavy stojánku 2,67 kg (5,88 lb) 2,67 kg (5,88 lb)
Hmotnost sestavy podstavce 0,53 kg (1,17 lb) 0,53 kg (1,17 lb)
Lesk předního rámečku (minimální)	Černý rámeček - 85 jednotek lesku

Vlastnosti prostředí

Model S2318HN/S2318NX
Teplota
Provozní 0°C až 40°C (32°F až		104°F)
Mimo provoz Skladovací		-20°C až 60 (-4°F až 140°F)-20°C až 60°C (-4°F až 140°F)
Vlhkost
Provozní 10% až 80% (bez kondenzace)
Mimo provoz		Skladování: 5% až 90% (bez kondenzace)Převážení: 5% až 90% (bez kondenzace)
Nadmořská výška
Provozní (maximální) 5 000 m		(16 400 ft)
Neprovozní (maximální) 12 192		m (40 000 ft)
Tepelný rozptyl		116,01 BTU/hod. (maximum)78,48 BTU/hod. (typicky)

Režimy řízení proudu

Pokud je v daném počítači nainstalován software nebo videokarta vyhovující normě DPM™ organizace VESA, monitor dokáže automaticky snížit svou spotřebu energie, není-li používán. Tento stav se nazývá režim úspory energie*. Pokud počítač rozpozná vstup z klávesnice, myši nebo jiných vstupních zařízení, monitor automaticky obnoví provoz. Následující tabulka uvádí spotřebu energie a signalizaci této funkce pro automatickou úsporu energie.

* Nulové spotřeby energie ve vypnutém režimu lze docílit pouze odpojením napájecího kabelu od monitoru.

S2318HN/S2318NX

Režimy VESA	Horizontální synch.	Vertikální synch.	Video Indikátor napájení	Příkon
Běžný provoz A	Aktivní Aktivní Aktivní	vní Bílá 34 W (maximum)		23 W (obvyklá spotřeba)
Režim aktivní-vypnuto	Neaktivní Neaktivní	Potlačeno	Bílá (svítící)	Méně než 0,3 W
Vypnuto	-	-	-	Vypnuto

Energy Star Příkon
P_ON	16 W
E_TEC	50,81 kWh

POZNÁMKA:

P_ON : Příkon v zapnutém režimu dle definice Energy Star verze 7.0.

E_TEC : Celková spotřeba energie v kWh dle definice Energy Star verze 7.0.

Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní produkt může dosahovat odlišných výsledků v závislosti na objednaném softwaru, součástech a periferiích a nejsme povinni takové informace aktualizovat.

Vzhledem k tomu by zákazník neměl spoléhat na tyto informace při rozhodování o elektrických tolerancích ani jinak. Neposkytujeme žádnou výslovnou ani předpokládanou záruku přesnosti ani úplnosti.

POZNÁMKA: Tento monitor splňuje směrnice ENERGY STAR.

Nabídka OSD funguje pouze v režimu normálního provozu. Stisknutím libovolného tlačítka v režimu Aktivní-vypnuto se zobrazí následující zpráva:

Dell S2318HN/NX

Aktivujte počítač a monitor, abyste získali přístup k nabídce OSD.

Uspořádání konektorů

Konektor VGA

Číslo kolíku 15	pinová strana signálového kabelu připevněného k monitoru
1 Video-červená
2 Video-zelená
3 Video-modrá
4 GND (zem.)
5 Automatický test
6 GND-R (č.)
7 GND-G (z.)
8 GND-B (m.)
9 Počítač 5 V/3,3 V
10 GND-synch
11 GND (zem.)
12 Data DDC
13 H-synch.
14 V-synch.
15 Takt DDC

Konektor HDMI

Číslo kolíku 19kolíková strana připojeného signálního kabelu
1 T.M.D.S. Data 2-
2 T.M.D.S. Data 2 stínění
3 T.M.D.S. Data 2+
4 T.M.D.S. Data 1+
5 T.M.D.S. Data 1 stínění
6 T.M.D.S. Data 1-
7 T.M.D.S. Data 0+
8 T.M.D.S. Data 0 stínění
9 T.M.D.S. Data 0-
10 T.M.D.S. Frekvence+
11 T.M.D.S. Stínění frekvence
12 T.M.D.S. Frekvence-
13 CEC
14 Vyhrazeno (N.C. v zařízení)
15 SCL
16 SDA
17 DDC/CEC uzemnění
18 Napájení + 5 V
19 Detekce připojení za chodu
