NÁVOD K OBSLUZE K 080 L Mora

Nádražní 50 783.65 Hlubošky, Mariéneké Útečí

ČESKÁ REPUBLIKA

Telefon: [phone]

Fax: [phone]

Incomel. www.mora.cz e-mail: [e-mail]

Bezpatná infoLinka: 800 105 505

MORA

ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY

Vázený zákazniku zakoupil jeste si výrobek z naši nové lady elektrických zásobnikových ohřivačů vody. Je našim přáním, aby Vám naš výrobek dobre sloužil. Dosporučujeme Vám prostudovat tento návod a výrobek obsluňovat podle pokynů.
REKLAMACE
Vyskytně-li se v záruční době na spotřebičí závada, neopravuje ji samí. Reklamaci uplatňujle v prodejně, ve které jste spotřebič zakoupili, u znackového servisu MORA MORAVIA, nebo u servisních gesci. Pří podavání reklamace se liďte textem Zaruchního listu. Bez předložení řacné vypinéného Zaruchního listu je reklamace neplatná.
ZPŮSOBY VYUŽITI A LIKVIDACE OBALŮ
	MORA MORAVIA, a. s. se zapojila do integrovaného systému sběru komunálního odpadu ve spolupráci s firmou EKO-KOM, a. s. Sěbr obalů uložených na sběrných místech ve Vaší oci zaručuje jejich recyklad.
LIKVIDACE SPOTŘEBIČE PO UKONČENÍ ŽIVOTNOSTI
	Tento spotřebič je označen v souladu s evropskou směrnici 2002/90/EG o nakládání s použitými clicktrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropsky (EU) rámec pro zpětný odběr a recykování použitých zařízení.
Spotřebič obsahuje hodnotné matenály, které by měly být opěctovně využity Spotřebič odevzdejte do sběrných surovín nebo na místo určené obci u kůkládni odpadu.

OV 10 OV 15

INSTALACE

Ohřívač je vyrčben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatibilité (EMC). Jeho základní technické parametry jsou uvedeny na typovém štítku. Pripojovat ohřívač vody k vodovodní a elektrické sítí může pouze oprávněná osoba. Konsolru jeho činností, opravy, odstraňování vodlnho kamene a zkoušku nebo výměnu protikorozní ochranné anody může provadět pouze autorizovaná servisní služba.

• Chřívač je určen k umístění pod umyvadlo
• Chřívač umístěte do místnosti kde nemrzne
• Ohrivac umistete co nejblize mistu odberu vody

ROZMERY OHRIVACE PRO ZAPOJENI A MONTAZ

	A B C D E
OV 10	500	-	122	350	265
OV 15	500	-	122	350	310

PRIPOJENÍ K VODOVODNÍ SÍTI

Přivod a odvod vody je na trubkách ohřívače označen barevnými koncovkami. Přivod studené vody je označen modrou a odvod tepiě vody červenou barvou.

Ohřivač vody lze připojit k vodovodní siti dvěma způsoby:

- Uzavřený - tlakový systém připojení umožnuje odběr vody na vice odběrných místech,

- Otevreny – prutokovy system umozniuje jen jedno odberne misto.

vzniedem ke zvolenemu systemu prpojeni si musite opaint vhodne smesovaci baterie.

Př otvovřeném, průtokovém systému je potřeba před ohrňivací tõleso zabudovat zpětný ventil, ktrý zamezuje vytěkání vody z ohřivače v pripadě přerušení dodávky vody. U lohoto systému připojeni musite použit průtokovcu směšovací baterii. V ohřivačí vody se z důvodu ohřivánání objem vody zvětšuje, to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezite kapání vody, ale můžete směšovací baterii poškodit.

Ph uzavřeném - tlakovem systému připojení musite na odběrových místech použit tlakové směsovaci baterie. Na přítokovou trubku musite připojit redukční ventil nebo zařízení, které zabranuje zvýšení tlaku v ohřivači o více než 0,1 MPa nad nominální tlak.

Během ohřivání vody v ohřiváci se zvyšuje její tlak tak dlouho, až dosáhne hranice nastavené na pojistném ventilu. Protože zpětný ventil zamezi vracení vody zpět do vodovodní sitlą. může dojit ke kapání vice na odtokovém otvoru pojistného ventilu. Kapající vodu můžete odvšt přos sběmý nástavoc, umístěný pod pojistným ventilom, do odtoku. Odtoková trubka umístěná vod výpustí pojistného ventilu musi být umístěna v místnosti kde nemrzne a musi být obrácena směrem dolů.

OTEVRENY (PRUTOKOVY) SYSTEM UZAVRENY (TLAKOVY) SYSTEM

1. Pojslný ventil	4. Redukční ventil	7. Průtoková směšovací baterle	H – Studená voda
2. Zpětný venti	5. Uzavirací ventil	8. Nátrubek s přípojkou pro odtok	T – Teplá voda
3. Zkušební ventil	6. Zkušební nástavec

• V připadě, že je tlak ve vodovodní slti nižší než 0.5 MPa, ohřivač zapojte bez redukčního ventilu.

- Pred zapojenim na elektrickou siť musile ohřivač vždy napinit vodou.

- Pří prvním pinění otevřete kohoutek pro teplou vodu na směšovací bateri. Ohřívač je naplněn, jestlize voda vytěká přes výtokovou trubku směšovací batene.

POZOR I

Mezi ohřivač a pojistný ventil nesmite připojit uzaviraci ventil, znemožnila by se tim činnost pojistného ventilu.

PRIPOJENÍ K ELEKTRICKÉ SÍTI

Ohřívač zapojite na elektrickou siť pomoci připojovacího kabelu s vidící. Jestilže původní kabel chcete vyměnit za delší odstraníte původní kabel a nový připevněte do kabelového vedení. Vodiče kabelu příroubujle na svorkovnici. Za tim účelem muslje nejdíve odpojit ohřívač od elektricke sitě. Meži ohřívač a travoul instalaci se zabuduje vypinač, který přerušuje oba napajacič poly. Vzdšlenost meži otevřenými kontakty vyplnáče musl byt nejměné 3 mm. Zapojení do elektrické sitě musl probihat podlo norem pro elektrické vedení.

UPOZORNÉNI:

Pred jakymoliv zásahem do nitra topného tělesa je nulné spotřebič odpojit z elektrické sitěl

SCHEMA ELEKTRICKEHO PRIPOJENI

Termoslat

Tepelná pojistka

Topně těleso

Kontrolní svítidlo

0. Svorkovnice

L - Fázový vodič

N - Nukový vodič

- Ochranný vodič

POUŽIVÁNÍ A ÚDRŽBA

Po zapojení na vodovodní a elektrouckou si tje chřívač pripraven k použti. Čtačením knofliku termostatu, který se nachází na přední strane ochrannéno krytu, nastavte požadovanou teplotu vody meži 25°C - poloha *1* a 75°C - poloha *2*. Doporučujećne nastavení knofliku do polochy *3*. Takuvé nastavení je nejúspornější teplotu vody je asi 55°C, tepelne zřatý a usazovani vodního kamene budou menší, neži u nastavení na vyšší teplotu. Z bezpečnostních důvodů) je nastavení libovolné nejvyšší teploty v ohřívači vody možné podle nasledujících postupu:

a) Do olvoru 1 vložle šroubovák a sundejte viko knofliku 2,

b) Vymezeni rozsahu nastavovacim knoflikem 3 nastavite na zvolenou leplotu

C-35°C

B-45°C

A-55℃

0 - 75 °C

c) Viko knofliku 2 opět nasadte na pouzdro knofliku.

Ohřivání vody v ohřívači indikuje kontrolní světlo, které světí dokud se voda v ohřívač neohříje na zvolenou leplotu nebo do plánovaného vypnutí. Pokud ohřívač nebudete stále používat, musile vodu v ohřívači chránit před mirazem tak. že elektricky proud zcela nevypnete a knoftik termostatu nastavite na pozić * . Pří takovém nastavení udzuje ohřívač vodu na toploté oca 9°C. V případě, že ohřívač vypnete z elektrické slité, musile z něj v případě, že hrozi nebezpeči zmzrnutí, vodu vypusítí.

CISTENI

• Vněišl částí chřívače očistíte jemným roztokem saponátu.

• Nepoužlveite ředidla a jiné hrubé čisticí prostředky

ÚDRŽBA

- Pravidelnými servisními prohlídkami zajistlé bezporuchových chod a dlouheu životnost ohřívače. Doporučujeme, aby první kontrolu ohřívače provedl odborník, asi pou vleché po zapojení. Pří prohlídoce se ověří opořtebování profilkorozní ochranne anody a podle potřečy se odstraní vočení kámen, který se v závislosti na jakostí, množství a tepícite spotřebované vodyhromadí uvnit ohřívače. Servisní služba Vám při prohlídoce ohřívače a s ohiedem na zjištěný stav doporučí datum příški kontroly.

Opravy ohřívače neprovádějte saml, ale kontaktujte do nejbližší autorizovaný servis.

TECHNICKÉ ÚDAJE	OV 10	OV 15
Objem (l)	10	15
Jmenovity tlak (MPa)	0,5
Hmotnost / Naplněný vodou (kg)	8 / 18	11 / 26
Protikorozní ochrana chřívače	Smaltovánc / Mg anoda
Příkon (W)	2 000
Připojovací napětí	230 V ~
Stupeň ochrany	IP24
Doba ohřevu na teplotu 65°C (min) *	18	26
Spotřeba energie do teploty 65°C (kWh)	0,61	0,92
Množství smíšené vody o teploté 40°C (l)	18	27
Tepolné zráty (kWh / 24h) **	0,33	0,44
Energetická třída	G	G

Doba ohřevu celého objemu chitvače eleklnckym topným třešem při volupri teplole stáciene vody z vodovodu 13°C. Energeticka spotěce při uskžování stře teplory vody v chitvac. 05°C při tepolů v okra: 20°C, mířeno podle normy DIN 44532

TECHNICKÉ ÚDAJE
TYP	K 080 L	K 120 L	K 150 L	K 080 P	K 120 P	K 150 P
Objem (l)	80	120	150	80	120	150
Jmenovitý tlak (MPa)	0,6
Hmotnost / Naplinčný vodou (kg)	51/54	62/66	72/76	51/54	62/66	72/76
Prolikorozní ochrana ohřívače	Smaltováno / Mg anoda
Příkon (W)	2 000
Připojovací napětí	230 V -
Třída ochrany I.
Slupeň ochrany	IP25
Doba ohřevu na teplotu 65°C (h)	2,57	3,82	4,79	2,57	3,82	4,79
Spocifeba energie do teploty 65°C (kWh) *	5,14	7,64	9,56	5,14	7,64	9,56
Množství smišené vody a teploté 40°C (l)	141	224	286	141	224	286
Tepelné zratý (kWh / 24h) **	1,39	1,77	2,05	1,39	1,77	2,05
Energetická třída	Q	F	F	Q	F	F

Dana ančevu celkového objumu elektrickáno ahřívaška při vaspní splatů studená vody z vodovadu 15°C.

*Sporřeba energie př údržování konstantní teploky vody v chlívadí 95°C a při tepložé skell 20°C měřeno podle DIN 44582.

TECHNICKÉ VLASTNOSTI TOPNÉHO TÉLESA

TYP	K 080 L	K 120 L	K 150 L	K 080 P	K 120 P	K 150 P
Jmenovity tlak (MPa)	0,5
Nojvyšší vstupní toplota ohřevněho módia [°C]	85
Povrch topného tělesa (m2)	0,72	0,98		0,72	0,88
Výkon topného tělesa (W) ***	14400	17600		14400	17600

*** Ončevne médium: výsupní tepíta 70 °C, průk 3000 in. Sanitami voda; výsupní tepíta 10°C, výsupní tepíta 45 °C, průk 234 in.

UPOZORNĚNÍ:

Viroboa al vihazula pravo drobnich zmečn návodu wotivalekích z inovatních nebe technoladskích zmečn viroblu, itorč neomali vky na funkci viroblu.

V připáde, že je tlak v domovní vodovodní slti niží než 0,5 MPa, ohřívač můžete zapojit bez redukčního ventilu.

Jestlize že tlak výšti níž 1 MPa (10 bar), muslite zabudovat 2 redukční ventily za sebou.

Před zapojením na elektrickou musite ohřívač výdzy naplní vodou.

Při prvním plnení otevřete kohoutek pro teplou voda na směsovací baterli. Ohřívač je naplněn, jestlže voda vytěka přes výtokovou trukbu směsovací batene.

POZOR 1Meži ohřívač a pojsjné ventil nesmite připojit uzaviraci ventil, jelikkož by se tim znemožnila činnosť pojslného ventilu.

Kombinované topné těleso na ohřev vody GIBK pracuje stejně, jako elektrické topné těleso na ohřivání vody GB, má však pouze dodatečně integrován výmněnik telpa na ohřivání sanitární vody pomocí jiných energetických zdrojů (např. ústřední topení, slunecní koloktor, nebo topelné čerpadlo). Systémy ohřivání elektrickým topný tělesom a tepolný výmněnikom mohou pracovat současné, nebo każdy zvlášť. Kombinované ohřívač vody připojte na vodovodní sit stejnym způsobem, jako topné těleso GB, a kromé toho jej připojte taká na dodatečný energetický zdroj. Vstup supnýho média do tepolného výmněniku je označen červenou barvou a výstup modrou. Topně tělesa GIBK ize spojovat také na zpětné vedení teplé vody. Zpětné vedení toplé vody umožňujíc, aby by na všoch odběmých místoch zárovoň a stálo dostatek teplé vody. Zpětné vedení připojte na připojku na vrchní strané topného tělesa. Před zapojením je třeba sejmout umělhomotnou zátku a odšrobovat těsnicič čep na vrchní strané topného tělesa. Prvky zpětného vedení ze zakoupit u autorizovaných prodejců naších výrobůk.

PRIPOJENÍ K ELEKTRICKÉ SÍTI

Před připojením al elektrickou siť je treba do topného třelesa zabudovat připojný kabel. proto mušte sejmout ochranný umělmoħotmý kryt. To udělate lak. že odstranláci steďičku, která se načhá za prední straná krytu. Destíčku uvočnité tak, že do otvoru mezi destičku a ochranný kryt nejdílve u spinace rekomatu a pak ještě podel spinače zatlačite šroubovák. Když destičku uvočnite na obou stranách, můžete j yvmjout kurotu. Aybase mohlí sejmout ochranný kryt, mušte odstranit ještě spinač rekomtatsu a odůrubovat oba úpevhovací šrouby. Pžsob úmistování ochranného plackického krytu probihva v opačením pořadí. Připojení topného třelesa na elektrickou siť musi protihál v souladu s normami elektrikého vedení. Protože topné třeleso nemíža privek, kryty by jej irvale odpojli od elekáríkce siťe. je treba na kabelovém propojení meži nim i válvym dominu zabućovat takovy spívná; který priferúšuje oba pôly napljení a ma mzei otevlenými kontakty vztářilencst nejméné mm.

SCHÉMA ELEKTRICKÉHO ZAPOJENÍ

1. Termostat
2. Tepelná pojistka
3. Topné teleso (2x1000 W)
4. Kontrolka
5. Svorkovnić
   L - Fázový vodič
   N – Nulový vodič
6. Ochranny vodič

POZORNÉNÍ

Pred každým zásahem do vnitřního prosloru ohňivače je nutno ohňivač odpojit z elektrické sitě

POUŽITÍ A ÚDRŽBA

Po přípojení k vovodovní a elektrické sít je ohňtvač prípraven k použití. Otačením cvládače termostatu, který je na přední straně ochranného víká, volite požadovanou teplotu vody mezi 25 a 75°C. Doporučujome nastavení do pokhy "E", která je nejúspornější. Teplota vody bude přibližné 55 °C, usazování vodního kamencé a tepelné zřáty budou menší než pri nastavení na vyšši teploty. Člinnost elektrického topneho tělesa ukazuje kontrolka. Na obvodu ohňvače je unistěn teploměr, který ukazuje teplotu vody v ohňvačí.

V případě, že ohřívač nebudete delší dobu použivat, zabránite zmrznutí jeho obsahu tim způsobem, že jej neodpojíte z elektrické sítě a ovladač termostatu nastavite na polohu """. Při tomto nastavení bude ohřívač udržovat toplotu přiblžné kolem 10°C.

Pokud choeste ohívač na deliti dobu zcela odpojlt od elektricke stíte, musite z nej vypustit veškerou vodu. Před vypustělním vody z ohívače je treba jej odpojlt od elektricke stíte. Potom očevřeme kohoutek pro teplou vodu na jedne ze směsovacích bateril, která je půpovena na ohívač. Vodu z ohívaču vypustime přes přitovokou trubku. Za tim účelem vám doporužujeme, aby iste mzei pojšný venlí a přitovokou trubku zabudovali příslušný vytlokový ventil nebo T kus. Jesliže tak neučinite, potom mužete ohívač vyprázdnit tak přes pojšiný venlil tim zpusobem, že poslavite páku nebro oláčve víko ventilu do polyhu jako u testovní venlily. Po vypustělní vody z ohívače přes přitovokou trubku zůstane v ohívači žeje mensí množství vody, které vyprázdnite do odrůsobovaní příruby topného télesa. Ohívač zvenk čistěte jemným roztokem saponátu. Nepouživjete fedidla a hrubé čistici prostřodky.

Pravidelnymi servisními kontrolami si zajistlé bezvadnou činnosť a dlouhou živolnost ohrívače. První kontrolu by měla provést autorizovaná servisní služba přibližně dva roky po montáží. Při kontrole vyzkoší opotřebovanost antikorozní ochranné anody a podle potřeby očisti vodní kámen, který se usadil v kotli, vzhledem ke kvalitě. Množství a teplotě použité vody. Servisní služba Vám po zkontrolovaní ohrívače s ohledom na jcho žišetný stav doporučí datum další kontroly. Opravy topného tělesa neprovádějte sami, ale kontaktujte nejblížní autorizovaný servis.

S DBD
S 120
INSTALACE
Ohřivač je vyroben podlo platných norem a je úřodně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatibilité (EMC). Jeho základní technické vlastnosti jsou uvedené na typovém štítku, který je umístěn meží připojovacími trutkami. Ohřivač může připojít na vodavodní a elektrickou sít pouze autorizovaná osoba. Zasahovat do vnitíchch části ohřivače při opravách, odstranění vodního kamene, kontrole a vyměné antikorozní ochranné anody může jediné autorizovaný servis.
• Ohřivač instalujte co možná nejbliže odběrněmu mlstu.• Ohřivač připevníte ke slčené šrouby určenými pro zeď, nominálního průměru minimalně 8mm.• Pokud ohřivač montujete na slabší stěnu, je třeba jí nejprve patřičně zpevnit.• Ohřivač můžete na stěnu instalovst pouze ve vertkální poloze.
ROZMĚRY OHRÍVAČE PRO ZAPOJENÍ A MONTAŽ
	A B C
	S 080	766	565
	S 120	1081	865

	A B C
S 080	766	565	190
S 120	1081	865

PRIPOJENÍ K VODOVODNÍ SÍTI

Přivod a odvod vody jsou na potrubi topného tělesa barevně označeny. Přivod studené vody je označen modrou barvou, odvod tepiě vody červengou barvou.

Topně těleso můžete připojit na vodovodní slť dvěma způsoby:
- Uzavřený tlakový systém připojení umožňuje odběr vody na více odběmých místech,
- Otevřený netlakový systém umožňuje jen jedno odběrné místo.

Vzhledem k vybranému systému připojení, si musile zakoupit také patřičné směšovaci balerie.

U otevřeného netlakového systému je třeba před topné těleso instalovat zpětný ventil, zabraňující vrácení vody a nasledně vytěkání vody z chřívače. pokud v siti dojde voda. U tohoto systému přpojení musite použit průtokovou mlíchací bateri. V topném tělese se kvůli chrňivání objem vzyštšuje, a to zapřičinuje kapání z potrubí směšcovací baterie. Silným utahováním rukojeti na mlíchací baterii nelze zabráňí kapání vody. můžele však bateri poškodit.

U uzavfeného tlakové systemu připojeni musilte na odbřerných místiches použit tlakové směstovací baterie. Na přitkovou trubku musile připojíc pojistný ventil nebo bezpečnostní zražtení, které zrabnůje zvyšení tlaku v kotí (via vez ne 0,1 MPa nad nominálním tlakem. Prí ohřivání vogy v topném tõlose se tlak vody zvyšuje sz k hranici, která je nastavená na pojištím ventilu. Protože se voda nemůže již vracet do vodovodního potrubí. mužče začit tato voda kapat z otvoru pojistnéch ventilu. Kapajíc vodu můžete svést do odpadu přes odchýlávající náslavce, klery můžete umisltí pod pojsíný ventilu. Odlóková trubka umistená te pod vypust pojistného ventilu musil byt umistená a mlinstostke kde nemrzne a musl byt obraćena směrem dožtu. Příklomová príklomová oskýti neve a výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výděná výdů.

UZAVRENY (TLAKOVY) SYSTEM OTEVRENY (PRUTOKOVY) SYSTEM

1. Pojistný ventil2. Zkušební ventil3. Zpětný ventí

4. Redukční ventil5. Uzavirací ventil6. Zkušební nástavec

7. Průtoková směšovaci baterie8. Trychtyř s přlpojkou pro odtok

9. H – Sludená voda10. T – Teplá voda

Přípripojné, že je tlek vovodní vodovní slí nižší než 0,5 MPa, ohřívač zapojte bez redukčního ventilu.Před zapojením na elektrickou musite ohřívač vždy napíní vodu.Při prvním plnení olevíte kohoulek pro teplou vodu na směšovaci balení. Ohřívač je naplěn, jestlíže voda vytěká přes vytokovou trubku směšovaci balerie.
POZOR !Mozi ohřívač a pojistný ventil ncsmító připojit uzavřaci vonitl. jelikož by se tím znomožnila činnost pojistného ventilu.
PŘÍPOJENÍ K ELEKTRICKÉ ŠÍTI
Před připojením k elektrické sítí je potřeba k ohřívači přpevnit připojovací kabel:Odstráňte - odšroubujte z ohřívače ochranné víko.Připojení ohřívače k elektrické sítí musí probihat v souladu s příslučnými normami.Vzhledem k tonu, že ohřívač nemá převek, který by jej trvalde odpojjd od elektrické sítí, musite na kabelovem vedení meži ohřívač a stavající trvatou instalaci zabudovat takovy spínače, který prerušuje oba napajecí poly. Vzdalenost meži nechráněnými kontakty spínače musí být minimálně 3 mm.
POZORNĚNI:Před každým zásahem do vnitřního prostoru spotřebiče je nutno spotřebič odpojjt z elektrické sítě !
SCHĚMA ELEKTRICKÉHO PŘÍPOJENI[IMAGE]	1. Termostat a dvoupólová tepelná pojistka2. Topně tělesco3. Svolkovnice4. KontrolkaL – Fázový vodičN – Nulový vodič– Ochranný vodič
POUŽITÍ A ÚDRŽBA
Po připojení k vodování a elektrické sítí je ohřívač připraven k použití. Teplotu vody v ohřívač ovláda automatický termostal.který je nastaven vyrobcem. Nastavení můžete změníl otáčením lermoslatu. Seřizovací rozsah je od 20°C do 75°C. Změnu nastavení zvoleného vyrobcem Vám nedoporučijeme, protože toto nastavení Vam umožtuje maximalné ekonomickou spotěbu elektrické energie a nejmenší usazování vodního kamene. Funkcí elektrického ohřívače indikuje kontrolka.Ohlřívače mají na obvodu vestavčný také teploměr, který měři a ukazuje aktuální teplotu vody. V připadě, že ohřívač nebudete delší dobu použitá, odpojte jej od elektrické sítě. Pokud existuje nebezpeči zamzružní vody, vypustle j z ohřívače.Vnější částí ohřívače udřžutje jenným roztokem saponatlu. Nepoužívjele reditla a jiné agresivní čistící prostředskyPravidelnýni servisními protikhklami si zajstíle bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provst obdomikom, a sice přibližně po ovou tochó po zapojení. Při prohlido se musí zkontrolovat opřítebovanost antikorozní ochranné anovy a die potřeby odstraní vodní kámen, který se vzhledem ke kvalitě, množství a leploté spotřebované vody usazuje uvnití topného létesa. Servisní služba Vám při přežílosti prohlísky topného létesa a vzhledem ke zjištěněmu stavu, doporučí datum nasledující kontroly.Opravy topného télesa neprováděje sami, ale kontaktujte nejbližší autorizovany servis.

TECHNICKÉ ÚDAJE
TYP S 080 S 120
Objem (f) 80 120
Jmenovitý tlak (MPa) 0,6
Hmotnost / Naplněný vodou (kg) 30 / 110 38 / 158
Protikorozní ochrana ohřiváče Smaltováno / Mg anoda
Příkon (W) 2 000
Připojovací napěli	230 V ~
Třída ochrany	I.
Stupeň ochrany	IP24
Doba ohřírevu na teplotu 65°C (h)	2,35	3,50
Spotřeba energie do teploty 65°C (kWh) *	5,14	7,64
Množství smíšené vody o teplotá 40°C (l)	145	236
Topolné zrátý (kWh / 24h) **	1,85	2,60
Energetická třída	G	G

* Hocnoty platí pro směsování studená vody z vodovodu 12°C a vody z chřívače, která je v nám chřítá na 95°C ** Měřeno při tepiclě vody 60°C (norma DÍN 44532).

K 080 L, K 120 L, K 150 L, K 080 P, K 120 P, K 150 P

INSTALACE

Ohřívač je vyroben podle platyrých norem a je šredné testovaný. Opaťen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatibilití (EMC). Jeho základní technické vlastnosti jscu uvodny na typovém štítku, který je umístěn mezi připojevacímí trubkami ohřívače. Pripojovat ohřívač vody k vodovodní a elektrické siti může autorizovaná osoba. Zasahovat do vdlňmích části ohřívače při opravách, odstrakování vodního kamene, kontrole a výměné antikorozní ochranné anody, může jen autorizovaný servis.

• Ohřivač innstaluje co možně nejblíze odběrnímu místu.
• Ohřivač přípevněte na stěnu šrouby určenými pro upovněni do zdi, minimálně o průměru 8mm. Pokud jej montujete na slabší stěnu, je třeba ji nejprve patřičně zpevnit.
• Chřívač Ize Instalovat na sténu pouze ve svislé poloze.

ROZMERY OHRIVACE PRO ZAPOJENI A MONTAZ

	A	B	C	D
K 080 L	903	265	205	340
K 120 L	1103	865	205	416
K 150 L	1318	1055	220	416
K 080 P	928	565	205	340
K 120 P	1103	865	200	416
K 150 P	1318	1055	220	416

PRIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody je na trubíkách ohřívače označan barevnýmí koncovkami. Přívod studené vody je označen modrou a odvod teple vody červenou barvou. Ohřívač vody zte připojt k vovodovní sítl dvěna způsoby. Uzávřeny, tlakový systému připojení úmožňuje odbě vody van na vloce odběrových míchstech, zatímco otevřeny, připokový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenómu systému připojení si musite pořidí i vhodně směšovací baterí. Pte otevřoném, přitokovém systému je potřeba před ohřívací těleso zabudivat zpežný ventil, který zamezuje vytěkání vody z ohřívače v připadě prerušení dordavky vody. U tohtolo systému připojení musite použit přitokovou směšovací baterií. V ohřívač vody se z důvodu ohřitvanáni objem vody zvěstuje a to způsobuje kapání vody z trubky směšovací baterí. Slíným utahováním ventilu směšovací baterie nezamzeřite kapání vody, ale můžete směšovací bateri ni poškodř. Při uzváném, tlakový systému připojení musite na odběrových míchstech požitž tlakové směšovací baterí. Na přitokovou trubku musite připojtí regulacní ventil, který zabruňuje zvýšení tlaku v ohřivací o vice než 0,1 MPa nad nominálním tlakem. Běhern ohřivání vody v ohřivací se zvýsluje jej tlak tlak dlouno, až dosáhne hranící nastavenou na pojlastném ventilu. Prolože zpěbný ventil zameži vracení vody zpětí do vovodovní sítl, může dojlt ke kapání vody na odtokovom ofvoru pojistněho ventilu. Kapající vody se odvádí ples sběrný nástavce, umístný pod pojistným ventillem, do ofdoku. Odtokova trubka umístná pod výpustí pojistněho ventilu musitý by ulmisňa v mlístností kde nemrzne a musi byľ obračena směrem doľu. V připadě, že při nevhodné provedené neve za výšetný měsztého kde nemrzne způsby projostný vody dodloku, pokem se kapání vody vymetne z zabudováním expanzní nádoby obshahu na na přitokové trubke bojeru. ‘Oro správnou klaú, poči spístnýmo venitlu musite’ zami provadět fídámé kontroly za každých 14 dn.). Pří kontrole musite pohyborn rucky nobo odřobouváním matky ventilu (závisí na typu ventilu) ovelýř výtek z pojistného venitlù. Přínom musi výledí píes výlokovu lrysku ventilu voda. I zo znamená, že pojistný ventil je bezporuchový. Meži ohřívač a pojistný venitl nemonluge uzaviraci ventil, prolože tim vytouklé funkci pojistného ventilu. Ohřívač vody můžete připojtí na domovní vodovocní sitl tež reducikínho ventilu, pokud je tlak v siti nižší než 0,5 MPa V připadě, že tlak prôsahuje 1,0 MPa, musite zabudovat dva drugokání ventilá sa sobu. Před připojením k olekttrické sítli musite aparát nejdříve napinít vodu. První plnční provedete tak, že na směšovací bateriál oveřiteen teplit teplé vody. Aparát je naplném, když se na výtokové trubke směšovací baterie objeví voda.

UZAVŘENÝ (TLAKOVÝ) SYSTĚM | OTEVŘENÝ (PRŮTOKOVÝ) SYSTĚM

POZOR!

Mezi ohrivač a pojistný ventil ncsmíte pňpojit uzavíraci ventil. jelikož by se tim znemožnila činnost pojistného ventilu.

PRIPOJENÍ K ELEKTRICKÉ SÍTI

Před prípojením na elektrickou siť je třeba do topnéle třěsa zabudovat prípojné kabel, proto musite sejmout ochranny umélohmotný kryt. Za tim účelem musite z ohrňače odšroubovat ochranné vlko. Připojení topného třěsa na elektrickou siť musi probihat v souladu s normani elektrického vedení. Protože topné třěso nema prvek. préket by jej trvale odpojší od elektrické sieľe, je třeba na kabelovem propojení mezi nim a trvalym vedením zabudovat takový spinač, který přerušuje oba poly napájení a mů mezi otevřenými kontakty vzdalenost nejméné 3 mm

SCHEMA ELEKTRICKEHO ZAPOJENI

1. Rimaklavá naiklva
2. Bimictalova pojistka
3. Topné teleso (2x1000 W nebo 3x700 W)
4. Kontrolka
5. Svorkovnice
   L - Fázový vodič
   N - Nulový vodič
   12 - Ochrenny vodič.

POUŽIVÁNÍ A ÚDRŽBA

Po připojení k vodovodní a elektricke sítí je ohrňvač pripraven k použitl. Olačením ovlađače termostatu, který je na přední strane ochranného víka, vořite požadovanou potlupu vody mzei 25 a 75°C. Doporučujeme nastavení do polohy "E", který je nejspornođiši. Topłota vody bude přibližně 65°C, uzasování vodiního kamene a tepložně ztráty budou menší než pri nastavení na vyšši leplotu. Činnosk elecktrikhe ohrívačskně třelesa ukazuje kontrolna. Na obduv ohrívače je umistěn leploměr, který ukazuje leplotu vody v ohívači. V připadě, že ohrívač nebudete delší dobu použivat, zabrálnite zmzrnuti jeho obsahu tak. že je neodpojite z elektrikne sítí a ovládač termostatu nastavite na polohu". Přt tomto nastavení bude ohrívač udzrovat teplotu přilizně kolom 10°C. Pokud chote ohrívač odpojit z elektrikne stíó, musite z ohrívače vypustit veškerov uvo. Před vypočetáním vody z ohrívača je potřeba jej vypnot uč elektrikne stíó. Potom otevřene kohoutsk pro teplou vodu na jedné ze smiševacích balteri, který je příjes na ohívač. Vodu z ohrívače vypustime přes pritkovou trubku. Za tim účenem vam doporučujeme, zabudovat pralašný vytokovy ventil nibe T kus mez pojližny vestil a pítokovou trubku. Jestitze tak neučnitve, môžite ofeva vypráznidťe take přísajlny ventilí típošcem, že postavle paku nebo otčáství vrko venillu do polohy jako vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa, vodaľa (no zeljstně) vodažně vypráznidťe po odrůsobuvání príbrupy topného TNělesa. Ohrívač zvenku čníšete jemným rozkogern saponalu. Nepoužvejte fedila a hrubě čísídici prošadrtky. Pravidelnými servisními kontrolami si zajistlé bezvardnou Činnost a dlouhou živolnost ohrívače. První kontrolu by méta provest autorizovaná servisi slúžba piližnilžne dža roky po kontjáží. Přt kontrole vzvočkouši opotřebovanost antikorozní ochranně anody a podle potřeby odístí vodni kámen, který je usadli v ohřivači, vzhlodom ke kvalité, množství a proti pečotze výdve. Servisní slúžba Vám po zkontrolování ohřivače s ohledom na jeho zjištěný stav doporuči datum další kontroly.

Opravy topného třelesa neprovádře sami, ale kontaktujte nebjížší autorizovaný servis.

TECHNICKÉ ÚDAJE
TYP L 080 L 120
Objem (f) 80 -120
Jmenovitý tlak (MPa) 0,6
Hmotnost / Naplněný vodou (kg) 31 / 111	41 / 161
Protikorozní ochrana ohrívače		Smaltováno / Mg anoda
Přikon (W)		2 000
Připojavaci napětí		230 V -
Třída ochrany		I
Stupeň ochrany		IP24
Doba ohřevu na teplotu 65°C (h)		2,57	3,82
Specřeba energie do teplčty 65°C (kWh) *		5,14	7,64
Množství smišené vody o teplotě 40°C (l)		151	238
Tepelné ztráty (kWh / 24h) **		1,30	1,79
Energetická třída		G	G

• Čia ofluu tapncho klosa elektrickým ohřešom, pů vstupní tepětě vady z vodovodu 15°C
  **Energeticka spotřeba př údržování stále teploky vody v topném těse 65°C při teplože v okol 20°C, měřeno dle normy DIN 44032

R 030, R 050, R 080, R 100, R 120, R 150

INSTALACE

Ohrňvač je vyroben podle platných norení a je úředně testovaný. Opatjen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatilité (EMC). Jeho základní technické vlastnosti jsou uvedony na typovém štifiku, který je umístén mezi připojovacímí trubkami ohňvače. Připojovat ohňvač vody k vodovodní a elektrické slit může pouze k tomu autorizovaná osuba. Zasahovat do vnifních části ohňvače při opravlách, odstrakování vodilního kamene, kontrole a výměné antikorozní ochranné anody, může jen autorizovaný servis.

• Ohřívač innstalujte co možná nejbilže odběrnímu místu.
• Ohřívač připovněte ke stěně šrouby určenými pro zod, minimálné o průměru 8mm.
• Pokud jej montujete na slabši stěnu, je třeba ji nejprve patřičně zpevnit
• Ohřívač lze instakoval na slěnu pouze ve vertikální poloze

ROZMĚRY OHŘÍVAČE PRO ZAPOJENÍ A MONTÁŽ

	A	B	C
R 030	468	275	173
R 050	570	365	185
R 080	775	565	190
R 100	935	715	200
R 120	1090	665	205
R 150	1305	1065	220

PRIPOJENÍ K VODOVODNÍ SÍTI

Přivod a odvod vody jsou na potrubl topného tělesa barevně vyznačeny. Přivod studené vody je označený modrou barvou, odvod toplé vody červenou barvou.

Topné těleso můžele připojit na vodovodní sit' dvěma způsoby

- Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných mistech,

- Otevřený netlakový systém umožňuje jen jedno odběrné místo.

Vzhledem k vybranému systému připojení, si musile zakoupit také patřicné smesovaci balerie.

U otevřeného netiakového systému je třeba před topne třeleso instalovat zpětný ventil, zabraňující vrácení vody a nasledné vytěkání vody z ohřiváce, pokud v siti dojše voda. U tohto systému připojení musilte použit průtokovou směšovací baterii. V topném třeleso se kvůli ohřívání objem vody zvětăuje, a to zapřičinuje kapání z potrubí směšovací baterie. Silným utahováním rukojetí na směšovací baterii nelze zabránit kapání vody, můžete tím však baterii poškodít.

U uzavřeního lakového systému připojení musile na odběrných místech použití lakové směsovací baterie. Na odoktovou trubku musite instalovat pojistné ventri po bezpečnostní zařízení, které zabraňu zvýseši tlaku v kotlo i vloce než 0,1 MPa nad nominální tlak. Při ohrivani vody v topném télese te sek vody svýšuje z kr hranící. které je nastavená na pojistném ventilu. Protože se voda nemůže jíz vracet do vodovodního potrubl. služe začit tato voda kapat z otvoru pojistného ventilu. Kapající vodu můžeto svěst do odpadu přes odchytávající nástavec, který můžte umíst pod pojistné ventil. Odokcová trubka umistená pod výpustí pojistného ventilu musí by umistená v místnosti kde nemrize a musí by obračena směrem dolů. V připadě, že při nevhodně provedení instalaci nemate možnost kapající vodu ze zpětného bezpečnostního ventilu odvest do odotku, potom se kapání vody výhlné zabozvávním expanní nádoby o obsahu 31 na odoktové trobce bojerů.

Pro spravniou činnosť zpečelného bezpečnostního ventilu musíte samí provadet radne kontroly za každých 14 dní. Při kontrole musile pohybem ručky nebo odšroubováním malky ventilu (závisi na lypu ventilu) olevřil výlok ze zpělného bezpečnosního ventilu. Příkom musi výlči přes výlokovovu tvysku venílu yoda, lo znamená. že je veníli bezporuchový.

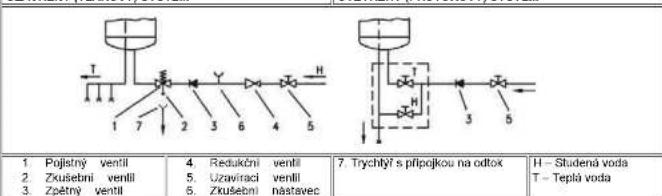

UZAVŘENÝ (TLAKOVÝ) SYSTEM

OTEVŘENÝ (PRŮTOKOVÝ) SYSTĚM

1. Pojistný ventil
2. Zkušebni ventil

3. Zpětný ventí

4. Redukčni ventil

5. Uzaviraci ventil

6. Zkušebni nástavec

7. Trychtyi s pripojkou pro odtok
   (1) 2017年1月1日至2018年1月1日，公司与关联方不存在关联关系。

H - Studená voda

T - Teplà voda

V připadě, že je trek v domovní vodovní dítí nižší než 0,5 MPa, ohřívač můžete zapojt bez redukčního ventilu.Ěstilize je tlak vyšší nž 0,5 MPa (5 bar), musile v zabadovat redukční ventilůPřed zapojením na elektrickou musite ohřívač vzdy napínil vodu.Při prvním pinení očevíte kohoutek pro teplou vodu na směsovací bateril. Ohřívač je naplnén, jestíže voda vytěka přes výtokovou trubku směsovací baterie.
POZOR!Mezi ohřívač a pojistný ventil nesmite připojí uzaviraci ventil znemožnila by se lim činnost pojistného ventilu.
PRÍPOJENÍ K ELEKTRICKÉ SÍTI
Před připojením k elektrické sítí je třeba k ohřívači přípovní připojaví kabel:- Odroubujíc ochranné víko ohřívače- Připojení ohřívače k elektrické sítí musi probihat v souladu s normami pro elektrická vedení.- Vzhledem k tomu, že ohřívač nemá prvek.který by jej tvale odpojol od elektrické sitě, musite na kabelovém vedení mezi ohřívače a stavající travalou instalaci zašudovat takový splinač, který přeruštuje oba napájecí poly. Vzdalenost mezi nechránýnný kontakty spinače musí být minimálně 3 mm.
SCHÉMEA ELEKTRICKÉHO ZAPOJENÍ[IMAGE]	1. Termostat a dvoupólová tepeiná pojsíka2. Topné teleso3. Svorkovnice4. KontrolkaL – Fázový vodičN – Nulový vodič– Ochranny vodič
POZORNĚNÍ:Před každým zásahem do vnitřního prostoru ohřívače je nutno ohřívač odpojlt z elektrické sitě !
POUŽITÍ A ÚDRŽBA
Po napojení na vodovodní a elektrickou sit’ je topné těleso připraveno k použití. Otlačením spinače termostatu, který se nachází na přední straně ochranýchno krytu, nastavie požadovanou teplotu vodu mezí 25° a 75°C. Doporučujeme Vám nastavení ličačka na poucí ‘eco’. Takoveľo připojení je nejekonomičičiš!, teplota vody je okolo 55°C, usazování vodního kamene a tepelné ztráty budou menší nez u nastavení na vyšší teplotu.Funkci elektrického ohřívače indikuje kontrolka. Ohřívače mají na cvodu vestavěný teploměr, který méří a ukazuje aktuční teplotu vodu. Pokud ohřívače nabudete delší dobu použivst, musite jeho obsah chrání před mrazom tim způsobem. že elektrický proud zcela nevypnete a knofilk termostalu nastavite na poucí “*”. Při takovemto nastavení bude ohřívače ohřívat vodu příklížné na 10°C. Pokud ohřívače vypnele a odpojliče od elektrické sitě, musile z nej vypusitl vodu, pokud bizoí příme nebezpečí zmznuty vodu.Vnísjál částí ohřívače udržuje innymý roztokem saponátu. Nepoužívito ředidla a jiné agresivní distici prostřodky.Pravidelnými servisními prohildkami si zajestíle bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provest odbomíker, a sice příblížné po dvou letech po zapojení. Při prohildce se musi zkontrolovat opotřebovanost antikorozni ochranne anody a die potřeby odstrant vodní kámen, který se vzhledem ke kvalité, množství a teploté spotřebované vody usazuje umnit topného tělesa. Servisní služba Vám při příležitosti prohildky topného tělesa a vzhledem ke zjištěčnýmu stavu, doporučí datum nadnáho tícijící kontroly.Opravy topného tělesa neprováďte samí, ale kontaktujte nejlžiší autorizovaný servís.

TECHNICKÉ UDAJE
TYP R 030 R 050 R 080 R 100 R 120 R 150
Objem (l)	30	50	80	100	120	150
Jmsnovity tlak (MPa)					0,6
Hmotnost / Naplnčný vodou (kg)					20/50	24/74	30/110	34/134	38/158	44/194
Protikorozní ochrana ohřiváče Smallowáno / Mg anoda
Příkon (W)					2 000
Připojovací napětí					230 V ~
Třída ochrany					I
Stupeň ochrany					IP24
Doba ohřevu na teplotu 65°C (h)					0,55	1,35	3,35	3,15	3,50	4,50
Spotřeba energie do teploty 65°C (kWh) *					1,90	3,19	5,14	6,53	7,64	9,58
Množství smišené vody o teploté 40°C (l)					50	89	145	200	236	298
Tepelné ztráty (kWh / 24h) **					0,90	1,32	1,85	2,20	2,60	3,20
Energetická třída					G	G	G	G	G	F

* Hoemoty pratt pro amcsování studená vody z vodovocu 12°C a vody z chřívače, která je v něm chřítá na 95°C
**Mářaro při tapiční vady 65°C (něměs DIN 46532)

L080,L120

INSTALACE

Ohřívač je vyroben podle platných norem a je šředné testovaný. Opařatěn je také bezpečnostním certifikátem a certifikátem o elektromagnetické komplitilité (EMC). Jeho základní technické vlastnosti jsou uvodeny na typovém štitku, který je umístěn mezí připojovacímí truškami ohřívače. Připojovat ohřívač vody k vodovodní a elektrické sílti může pouze k tomu vyškolený odborník. Zasahovat do ulmíních částí ohřívače při opravách, odstráňování vodního kamene, kontrde a výměné anlikorozní ochranné anody. Může jen autorizovaný servis.

• Chřivač instalujte co možná nejbilze odběrnímu místu.
• Ohřívač připovněto ke stěně šrouby určenými pro zed. minimálně o průměru 8mm.
• Pokud jej montujete na slabši stěnu, je treba jí nejprve patřičně zpevnit.
• Ohřivač lze instaloval na stěnu pouze ve vertikální poloze.

ROZMĚRY OHŘÍVAČE PRO ZAPOJENÍ A MONTAŽ

	A	B	C
L 080	950	735	245
L 111	1300	900	430

PRIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného třeša barevny vžnačný. Přivod studené vody je označný modrou barvou, odvod teplé vody červenou barvou. Topné třešos můžete připojit na vodovodní sít dýverna způsoby. Uzávrényl takový systém připojení umožmuje obděr vody na vloce odběrmých místěce, otvenýt nebákový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému systému připojení, si musite zakupit také pathčné směscová baterie. U otevřeného nebákové systému výteba je tréba před topné třešo vestavět venil zabrahujíc vraczní vody a následne vytkáni vody z ohviřace, pokud v šili doyve voda. U lohto systemu připojení musite použi průčekovu směscová bateri. V toperní třešse ve skvů ohviření objem vody vozv zřevsuje, i to zapřichluje kapání z potrubí michaci baterie. Sliným utahováním rukojetí na směslová bateri nerze zabraníj kapání vody, môžete však bateri poškodit. U uzvréného nebákové systému připojení musites na odběrmých místech použi tlakové směscová baterie. Na dokovotok rubku musite připojit poistný ventil nebo bezpečnostní zařizelní, které zabrahujé zvyřiční laki v kofli o vikce než 0,1 MPa nad nominálním lakcem. Při ohviřaní vody v topnem třešse se tlak vody zvyšuje až k hranici, která je nastavená na pojištelné venilku. Prolože se voda nemůže júv racel do vodcovodního potruž, môže zaktó tota vodapat z otvoru pojištné ventilu. Kapající vodu můžele svest do odpadu přes ochydavajní na tvasc, který můžete umisít pod a vodovodní střeša. Otačsková trubka umistená pod výpusti bezpečnostního prostorné nez můžete můžit na vodovodní systému výteba je musa služa obracena můžetre spadě, že goh novodnám provoňa a: notomostimistací nemáte můžnost kaprají systénu na zpětného bezpečnostního venilku odvěd do odlko, polom se kapání vody vyhnete zasudováním expanzní nádoby o obsahu 3.1 na dotokové trubce bojeru. Po správmou činnost zpětného bezpečnostního venilku musita sami provádět nádné kontroly za každých 14 diní. Při kontrole musite pohybyam rukyo nebo odtroubováním matky venilu (závisí na typu venilu) otvitř výrok ze zpětného bezpečnostního venilku. Přitrom musi vytči přes výtokovu trysku venilu voda, to znamena, je ze venil bezporuchovy.

UZAVŘENÝ (TLAKOVÝ) SYSTÉM
OTEVŘENÝ (PRÚTOKOVÝ) SYSTĚM

1.	Pojstý ventil	4.	Redukční ventil	7.	Trychlyř s přípojkou pro odtok	H – Sluđená voda
2.	Zkušení ventil	5.	Uzavirací ventil			T – Tepla voda
3.	Zpětný ventil	6.	Zkušení nástavec
• V případě, že je tlak v domovní vodovodní sitní nižší než 0,5 MPa, ohřívač můžete zapojt bez redukčního ventilu.• Jestlže je tak vyšší nž 0,5 MPa (5 bar), musíte v zabudovat redukční ventil• Před zapojením na elektrickou musíte ohřívač vždy napěnil vodu.• Při prvním příně čtvěřete kohoutek pro teplou vodu na směsovací batení. Ohřívač je naplnén, jestlže voda vytěká přes vytěkovou trubku směsovací batení.
