K 150 L - Ohřívač vody Mora - Bezplatný návod k obsluze

NÁVOD K OBSLUZE K 150 L Mora

Nádražní 50 783.65 Hlubošky, Mariéneké Útečí

ČESKÁ REPUBLIKA

Telefon: [phone]

Fax: [phone]

Incomel. www.mora.cz e-mail: [e-mail]

Bezpatná infoLinka: 800 105 505

MORA

ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY

Vázený zákazniku zakoupil jeste si výrobek z naši nové lady elektrických zásobnikových ohřivačů vody. Je našim přáním, aby Vám naš výrobek dobre sloužíl. Dosporučujeme Vám prostudovat tento návod a výrobek obsluňovat podle pokynů.
REKLAMACE
Vyskytně-li se v záruční době na spotřebičí závada, neopravuje ji samí. Reklamaci uplatňujle v prodejně, ve které jste spotřebič zakoupili, u znackového servisu MORA MORAVIA, nebo u servisních gesci. Pří podávání reklamace se fiřite textem Zaruchního listu. Bez předložení řacné vypinéného Zaruchního listu je reklamace neplatná.
ZPŮSOBY VYUŽITI A LIKVIDACE OBALŮ
	MORA MORAVIA, a. s. se zapojila do integrovaného systému sběru komunálního odpadu ve spolupráci s firmou EKO-KOM, a. s. Sěbr obalů uložených na sběrných místech ve Vaší oci zaručuje jejich recyklad.
LIKVIDACE SPOTŘEBIČE PO UKONČENÍ ŽIVOTNOSTI
	Tento spotřebič je označen v souladu s evropskou směrnici 2002/90/EG o nakládání s použitými clicktrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropsky (EU) rámec pro zpětný odběr a recykování použitých zařízení.
Spotřebič obsahuje hodnotné matenály, které by měly být opěctovné využity Spotřebič odevzdejte do sběrných surovín nebo na místo určené obci u kůkládní odpadu.

OV 10 OV 15

INSTALACE

Ohřívač je vyrčben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatibilité (EMC). Jeho základní technické parametry jsou uvedeny na typovém štítku. Pripojovat ohřívač vody k vodovodní a elektrické sítí může pouze oprávněná osoba. Konsolru jeho činností, opravy, odstraňování vodlnho kamene a zkoušku nebo výměnu protikorozní ochranné anody může provadět pouze autorizovaná servisní služba.

• Ohřívač je určen k umístění pod umyvadlo
• Ohřívač umístěte do místnosti kde nemrzne
• Ohrivac umistete co nejblize mistu odberu vody

ROZMERY OHRIVACE PRO ZAPOJENI A MONTAZ

	A B C D E
OV 10	500	-	122	350	265
OV 15	500	-	122	350	310

PRIPOJENÍ K VODOVODNÍ SÍTI

Přivod a odvod vody je na trubkách ohřívače označen barevnými koncovkami. Přivod studené vody je označen modrou a odvod tepiě vody červenou barvou.

Ohřivač vody lze připojit k vodovodní siti dvěma způsoby:

- Uzavřený - tlakový systém připojení umožnuje odběr vody na vice odběrných místech,

- Otevreny – prutokovy system umozniuje jen jedno odberne misto.

vzniedem ke zvolenemu systemu prpojeni si musite opaint vhodne smesovaci baterie.

Př otvovřeném, průtokovém systému je potřeba před ohrňivací tõleso zabudovat zpětný ventil, ktrý zamezuje vytěkání vody z ohřivače v pripadě přerušení dodávky vody. U lohoto systému připojeni musite použit průtokovcu směšovací baterii. V ohřivačí vody se z důvodu ohřivánání objem vody zvětšuje, to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezite kapání vody, ale můžete směšovací baterii poškodit.

Ph uzavřeném - tlakovem systému připojení musite na odběrových místech použit tlakové směsovaci baterie. Na přitokovou trubku musite připojit redukční ventil nebo zařizení, které zabranuje zvýšení tlaku v ohřivači o více než 0,1 MPa nad nominální tlak.

Během ohřivání vody v ohřiváci se zvyšuje její tlak tak dlouho, až dosáhne hranice nastavené na pojistném ventilu. Protože zpětný ventil zamezi vracení vody zpět do vodovodní sitě. může dojit ke kapání vode na odtokovém otvoru pojistného ventilu. Kapající vodu můžete odvšt přos sběmý nástavoc, umístěný pod pojistným ventilom, do odtoku. Odtoková trubka umístěná vod výpustí pojistného ventilu musi být umístěna v místnosti kde nemrzne a musi být obrácena směrem dolů.

OTEVRENY (PRUTOKOVY) SYSTEM UZAVRENY (TLAKOVY) SYSTEM

1. Pojslný ventil	4. Redukční ventil	7. Průtoková směšovací baterle	H – Studená voda
2. Zpětný venti	5. Uzavirací ventil	8. Nátrubek s přípojkou pro odtok	T – Teplá voda
3. Zkušební ventil	6. Zkušební nástavec

• V připadě, že je tlak ve vodovodní slti nižší než 0.5 MPa, ohřivač zapojte bez redukčního ventilu.

- Pred zapojenim na elektrickou siť musile ohřivač vždy napinit vodou.

- Pří prvním pinění otevřete kohoutek pro teplou vodu na směšovací bateri. Ohřívač je naplněn, jestlize voda vytěká přes výtokovou trubku směšovací batene.

POZOR I

Mezi ohřivač a pojistný ventil nesmite připojit uzaviraci ventil, znemožnila by se tim činnost pojistného ventilu.

PRIPOJENÍ K ELEKTRICKÉ SÍTI

Ohřívač zapojite na elektrickou siť pomoci připojovacího kabelu s vidící. Jestilže původní kabel chcete vyměnit za delší odstraníte původní kabel a nový připevněte do kabelového vedení. Vodiče kabelu příroubujle na svorkovnici. Za tim účelem muslje nejdíve odpojit ohřívač od elektricke sitě. Meži ohřívač a travoul instalaci se zabuduje vypinač, který přerušuje oba napajacičy plo. Vzdšlenost meži otevřenými kontakty vyplnáče musl byt nejměné 3 mm. Zapojení do elektrické sitě musl probihat podlo norem pro elektrické vedení.

UPOZORNÉNI:

Pred jakymoliv zásahem do nitra topného tělesa je nulné spotřebič odpojit z elektrické sitěl

SCHEMA ELEKTRICKEHO PRIPOJENI

Termoslat

Tepelná pojistka

Topně těleso

Kontrolní svítidlo

0. Svorkovnice

L - Fázový vodič

N - Nukový vodič

- Ochranný vodič

POUŽIVÁNÍ A ÚDRŽBA

Po zapojení na vodovodní a elektrouckou si tje chřívač pripraven k použti. Čtačením knofliku termostatu, který se nacházál na přední strane ochrannéno krytu, nastavte požadovanou teplotu vody meži 25°C - poloha *1" a 75°C - poloha *2". Doporučujećne nastavení knofliku do polochy *3". Takuvé nastavení je nejúspornější teplotu vody je asi 55°C, tepelne zřatý a usazování vodního kamene budou menší, neži u nastavení na vyšší teplotu. Z bezpečnostních důvodů) je nastavení libovolné nejvyšší teploty v ohřívači vody možné podle nasledujících postupu:

a) Do olvoru 1 vložle šroubovák a sundejte viko knofliku 2,

b) Vymezeni rozsahu nastavovacim knoflikem 3 nastavite na zvolenou leplotu

C-35°C

B-45°C

A-55℃

0 - 75 °C

c) Viko knofliku 2 opět nasadte na pouzdro knofliku.

Ohřivání vody v ohřívači indikuje kontrolní světlo, které světí dokud se voda v ohřívač neohříje na zvolenou leplotu nebo do plánovaného vypnutí. Pokud ohřívač nebudete stále používat, musile vodu v ohřívači chránit před mirazem tak. že elektricky proud zcela nevypnete a knoftik termostatu nastavite na pozić * . Pří takovém nastavení udzuje ohřívač vodu na toploté oca 9°C. V případě, že ohřívač vypnete z elektrické slité, musile z něj v případě, že hrozi nebezpeči zmzrnutí, vodu vypusítí.

CISTENI

• Vněišl částí chřívače očistíte jemným roztokem saponátu.

• Nepoužlveite ředidla a jiné hrubé čisticí prostředky

ÚDRŽBA

- Pravidelnými servisními prohlídkami zajistlé bezporuchových chod a dlouheu životnost ohřívače. Doporučujeme, aby první kontrolu ohřívače provedl odborník, asi pou vleché po zapojení. Pří prohlídoce se ověří opořtebování profilkorozní ochranne anody a podle potřečy se odstraní vočení kámen, který se v závislosti na jakostí, množství a tepícite spotřebované vodyhromadí uvnit ohřívače. Servisní služba Vám při prohlídoce ohřívače a s ohiedem na zjištěný stav doporučí datum příški kontroly.

Opravy ohřívače neprovádějte saml, ale kontaktujte do nejbližší autorizovaný servis.

TECHNICKÉ ÚDAJE	OV 10	OV 15
Objem (l)	10	15
Jmenovity tlak (MPa)	0,5
Hmotnost / Naplněný vodou (kg)	8 / 18	11 / 26
Protikorozní ochrana chřívače	Smaltovánc / Mg anoda
Příkon (W)	2 000
Připojovací napětí	230 V ~
Stupeň ochrany	IP24
Doba ohřevu na teplotu 65°C (min) *	18	26
Spotřeba energie do teploty 65°C (kWh)	0,61	0,92
Množství smíšené vody o teploté 40°C (l)	18	27
Tepolné zráty (kWh / 24h) **	0,33	0,44
Energetická třída	G	G

Doba ohřevu celého objemu chítvoče eleklnckym topným třešem při volupri teplole stáciene vody z vascovodu 13°C. Energozskí spolčnost při uskizovani stře teplory vody v chítvac. 05°C při tepolů v okra: 20°C, mířeno podle normy DIN 44532

TECHNICKÉ ÚDAJE
TYP	K 080 L	K 120 L	K 150 L	K 080 P	K 120 P	K 150 P
Objem (l)	80	120	150	80	120	150
Jmenovitý tlak (MPa)	0,6
Hmotnost / Naplinčný vodou (kg)	51/54	62/66	72/76	51/54	62/66	72/76
Prolikorozní ochrana ohřívače	Smaltováno / Mg anoda
Příkon (W)	2 000
Připojovací napětí	230 V -
Třída ochrany I.
Slupeň ochrany	IP25
Doba ohřevu na teplotu 65°C (h)	2,57	3,82	4,79	2,57	3,82	4,79
Spocifeba energie do teploty 65°C (kWh) *	5,14	7,64	9,56	5,14	7,64	9,56
Množství smišené vody a teploté 40°C (l)	141	224	286	141	224	286
Tepelné zratý (kWh / 24h) **	1,39	1,77	2,05	1,39	1,77	2,05
Energetická třída	Q	F	F	Q	F	F

Dana ančevu celkového objumu elektrickáno ahřívaška při vaspní splatů studená vody z vodovadu 15°C.

*Sporřeba energie př údržování konstantní teploky vody v chlívadí 95°C a při tepložé skell 20°C měřeno podle DIN 44582.

TECHNICKÉ VLASTNOSTI TOPNÉHO TÉLESA

TYP	K 080 L	K 120 L	K 150 L	K 080 P	K 120 P	K 150 P
Jmenovity tlak (MPa)	0.5
Nojvyšší vstupní toplota ohřevněho módia [°C]	85
Povrch topného tělesa (m2)	0.72	0.98		0.72	0.88
Výkon topného tělesa (W) ***	14400	17600		14400	17600

*** Ončevne médium: výsupní tepíta 70 °C, průk 3000 in. Sanitami voda; výsupní tepíta 10°C, výsupní tepíta 45 °C, průk 234 in.

UPOZORNĚNÍ:

Viroboa al vihazula pravo drobnich zmečn návodu wotivalekích z inovatních nebe technoladskích zmečn viroblu, itorč neomali vky na funkci viroblu.

V připadě, že je tlak v domovní vodovodní sítí něži než 0,5 MPa. ohřívač můžete zapojt bez redukčního ventilu.Jeslitře je tlak vyšší něž 1 MPa (10 bar), muslite zabudovat 2 redukční ventily za sebou.Před zapojením na elektrickou muslite ohřívač vždy naplň vodu.Při prvním plnění otevřete kohoutek pro tepíou vodu na směslovací baterii. Ohřívač je naplnen, jestlitze voda vyteka přes výtokovou trubku směslovací batene.
POZOR!Mezi ohřívač a pojistný ventil nesmíte připojit uzaviraci ventil, jelikož by se tím znemožnila činnost pojslného ventiluKombinované topné tělesc na ohřev vody GěBK pracuje stejné, jako elektrické topné těleso na ohřivání vody GB, má však pouze dodatečné integrován výměnik tepla na ohřivání sanitární vody pomocí jiných energetyczých zdrojů (např. ústední topení, sluneční kolektor, nebo tepelné čerpadlo). Systémý ohřivání elektrickým topnym tělesom a tepolným výměnikom mohou pracovu současné, nebo každý zvlášť. Kombinovaný ohřívač vody připojte na vodovodní sít stejným způsobem, jako topné tělesc GB, a kromé toho jej připojte také na dodatečný energetickýz zdrojů. Vastup topného média do tepelného výměniku je označen červenou barvou a výstup modour. Topná tělesa GěBK ize spojovat také na zpětné vedení teplé vody. Zpětné vedení teplé vode umožňuje, aby byl na višech odběmých místech zároveň a slále dostatek tepló vody. Zpětné vedení připojte na připojku na vrchní strané topného tělesa. Před zapojením je třeba sejmout umělohmotnou zálku a odšroubovat těsnící čep na vrchní strané topného tělesa. Prvyk zpězíneho vedení z zakazupit i autorizovanych prodející našich výrobíků
PŘÍPOJEŇÍ K ELEKTRICKÉ ŠITI
Příd připojením na elektrickou siť je třeba do topného tělesa zabudovat připojny kabel, proto muslite sejmout ochranný umělohmotný kryt. To uděláte lak, že odstranláce dostíku, která se nachází na prední stranč krytu. Dostičku uvoľiněte tak, že do otvoru mezi destičku a ochranny kryt nejdříve u spinače termostatu a pak ještě podel spinače zatáčite šroubovák. Když destičku uvoľinite na obou stranach, můžete jyvlmuk roukou. Aybste mohli sejmout ochranný kryt, muslite odstrantí ještě spinač termostatu a oděroubovat oba upevňovací šrouby. Způsob umistování ochranného plastického krytu probihá v opačnem pořadí. Připojení topnéhpo telesa na elektrickou siť musí probihát v souladu s normami elektrického vedení. Protože topné těleso nemá prvek, který by jej įvale odpojli od elektrické sítě, je třeba na kabelovém propojení mezi nim a válvým vedením zabudovat takovy spinač, který přerušuje oba pôly napájení a ma mezi otelevnými kontakty vzdálencost jejnéné 3 mm.
SCHĚMA ELEKTRICKÉHO ZAPOJFŇÍ
	1. Termostal2. Tsepelná pojistka3. Topné těleso (2x1000 W)4. Kontrolka5. SvorkowníceL - Fázový vodičN - Nulový vodič- - Ochranný vodič
POZORNÝ NE:Před každým zásahem do vnifního prostoru ohřívače je nutno ohřívač odpojkl z elektrické sitě !
POUŽITÍ A ÚDRŽBA
Po připojení k vodovodní a elektrické sití je ohřívač připraven k použití. Otáčením ovladače termostatu, který je na přední strane ochranného víka, volite požadovanou tepíotu vody mezi 25 a 75°C. Doporučujeme nastavení do polchy "IE", která je neúsporněši. Teplota vody bude přibližné 55°C, usazování vodního kamene a tepolně ztráty budou menší než při nastavlení na vyšší teplóty. Činnost elektrického Topného tělesa ukazuje kontrolka. Na obvodu ohřívače je umislěn teploměr, který ukazuje teplotu vody v ohřívač.V případě, že ohřívač nebudete delší dobu použivat, zabráňte zmzrnutí jeho obsahu tim způsobem, že jej neodpojte z elektrické sitě a ovladač termostatu nastavni na polohu ***. Při tomto nastavení budo ohřívač udržovat teplotu přibližné kolem 10°C.Pokud chcete chřivač na delší dobu zcela odpojtl od elektrikce sitě, muslite z něj vypusití veškerou vodu. Před vypouštením vody z ohřívače je treba jej odpojit od elektrické sitě. Potom otevřeme kohoutek pro tepíou vodu na jedne ze směsovacích bateril, která je připojení na doplň vodu z ohřívače vypustime přes přitokovou trubku. Za tim účelem vám doporučujeme, aby jste mezi pojistný ventil a přitokovou trubku zabudovali příslušny výtkový venil nebo Tkus. Izlijizte tak neučinite, potom můžete ohřívač vyprázdnit tak přes pojistný ventil lim způsobem, že poslavite paku nebo oláčíve viko venilu do polohy jako u testování ventilu. Po vypustení vody z ohřívače přes přittokovou trubku zůstane v ohřívači ještě menší množství vody, které vyprázdnite po oděroubování přiruby topného tělesa. Ohřívač zvenku čistěte jemným roztokem saponátu. Nepouživejte fodila a hrubé čistici prostředky.Pravidelnými servisními kontrollami si zajestite bezvađnou činnost a dlouhou Životnosí ohřívače. První kontrolu by melá provest autorizovaná servisní služba přibližně dva roky po montáží. Při kontrole vyzkouší opotřebovanost antikorozní ochranné anody a podle potřeby očisti vodní kámen, který se usadí v kotli, vzhledem ke kvalitá, množství a teploté použitě vody. Servisniš služba Vám po zkontrolování ohřívače s celodom na jho zjištěný stav doporučí datum další kontroly.Opagy topadího tělesa neprovaďujéši samí, ale kontakutje nejlužší autorizovaný servis.

S 080S 120
INSI ALACE
Ohřívač je vyroben podla platných norem a je Úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompetibilité (EMC). Jeho základní technické vlastnosti jsou uvedené na typovém átítku, který je umístěn mezi připojevacimí trukami. Ohřívač může připojit na wodovodní a elektrikkou síť pouze autorizovaná osoba. Zasahovat do vnitíchch části ohřívače při opravach, odstranění vodního kamene, kontrole a vyméně antikorozní ochranně anody může jediné autorizovaný servis.
• Ohřívač instalujte co možná neblíže odběrněmu místu.• Ohřívač přípevnite ke stěné srouby uročenými pro zed, nominalního průměru minimalně 8mm.• Pokud ohřívač montujete na slabší stěnu, je treba ji nejprve patřičné zpevnit.• Ohřívač můžete na stěnu instalovat pouze ve vertikální poloze.
ROZMĚRY OHŘÍVAČF PRO ZAPOJENÍ A MONTÁŽ
PŘÍPOJENÍ K VODOVODNÍ SÍTI
Přívod a odvod vody jsou na potrubí topného tělosa barcvně označny. Přívod studcné vody je označen modrou barvou, odvod tepíč vody červonou barvou.Topné těleso můžete připojit na vodovodní síť dvěme způsoby:• Uzařevný tlakový systém připojení umožňuje odběr vody na více odběrných místech,• Otevřený nettakový systém umožňuje jan jedno odběrné misto.Vzhledem k vybraněmu systému připojení, si musile zakoupit také patřičné směšovací baterie.U otevřeného nettakoveho systému je treba pred topné těleso instalovat zpětný ventil, zabraňující vrácení vody a nasledně vytěkání vody z ohřívače, pokud v síti dojde voda. U tohto systému připojení musite použit přutokovou michaci baterii. V topném tělose se kvůli ohřivání objem vody zvětátujo, a to zapříčahuje kapání z potrubí směšovací baterie. Silným utahováním rukojeli na michaci baterii nelze zabránil kapání vody, můžete višak baterii poškodit.U uzavřeného tlakového systému připojení musite na odběrných místech použit tlakové směšovací baterie. Na přitokovou trubku musite připojt pojistný ventil nebo bezpečnostní zařízení, které zabraňuje zvyšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Při ohřivání vody v topném tělose se tlak vody zvyšujo až k hranici, která je nastavená na pojistném ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může začit tato voda kapat z otvoru pojistněho ventilu. Kapající vodu můžete svěst do odpadu přes odchytávající nástavce, který můžete umístil pod pojistný ventil. Odtokova trubka umistená na půvpusit pojistného ventilu musi byt umistená v místnosti kde nemízne a musi byt obrácena směrem dolů. V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvěst do odtoku, potom se kapání vody vyhnote zabudoválim expanzni nádoby o obsahu 3 i na přitokové trubce bojloru. Pro správnou činnosl zpětného bezpečnostního ventilu musile sami provádel řádné kontroly za každých 14 dni. Při kontrole musi pohlybem ružky nebo odštroubováním matky ventilu (závlisi na typu ventilu) odevítí výtok z pojištčovacího ventilu. Přitom musi vytěci přes výtokovou trysku ventilu voda. to znamená, že je ventil bezporuchovy.
UZAVŘENÝ (TLAKOVY) SYSTEM OTEVŘENÝ (PRŮTOKOVÝ) SYSTEM
1. Pojistný ventil2. Zkusební ventil3. Zpětný venti	4. Redukční ventil5. Uzavirací ventil6. Zkusební nástavce	7. Průtoková směšovací baterie8. Trychtyř s přípojkou pro odtok	8. H – Studená voda10. T – Teplá voda

1. Pojistný ventil2. Zkušební ventil3. Zpětný venti

4. Redukční ventil5. Uzavirací ventil6. Zkušební nástavec

7. Průtoková směšovací balerie8. Trychtyř s přlpojkou pro odtok

9. H – Sludená voda10. T – Teplá voda

Přípripojné, že je tlek vovodovní slti nižší než 0,5 MPa, ohřívač zapojte bez redukčnlo ventilu.Před zapojením na elektrickou musite ohřívač vždy napilní vodu.Pří prvním plnení olevíte kohoulek pro teplou vodu na směšovaci balení. Ohřívač je naplíněn, jestlíže voda vytěká přes vytokovou trubku směšovaci balerie.

POZOR !Mozi ohřívač a pojistný ventil ncsmító připojit uzavřaci vonitl. jelikož by se tím znomožnila činnost pojistného ventilu.

PŘÍPOJENÍ K ELEKTRICKÉ ŠÍTI

Před připojením k elektrické sítí je potřeba k ohřívači přpevnit připojovací kabel:Odstráňte - odšroubujte z ohřívače ochranné viko.Připojení ohřívače k elektrické sítí musí probihat v souladu s příslučnými normami.Vzhledem k tornu, že ohřívač nemá převek, který by jej trvalde odpojjl od elektrické sítí, musite na kabelovem vedení meži ohřívač a stavající trvatou instalaci zabudovat takovy spínače, který prerušuje oba napajecí poly. Vzdalenost meži nechráněnými kontakty spínače musí být minimálně 3 mm.

POZORNĚNI:Před každým zásahem do vnitřního prostoru spotřebiče je nutno spotřebič odpojjt z elektrické sítě !

SCHĚMA ELEKTRICKÉHO PŘÍPOJENI[IMAGE]

POUŽITÍ A ÚDRŽBAPo připojení k vodovodní a elektrické sítí je ohřívač připraven k použití. Teplotu vody v ohřívač ovláda automatický termostat.který je nastaven vyrobcem. Nastavení můžete změníl otáčením lermoslatu. Seřizovací rozsah je od 20°C do 75°C. Změnu nastavení zvoleného vyrobcem Vám nedoporučijeme, protože toto nastavení Vam umožtuje maximalné ekonomickou spotěbu elektrické energie a nejmenší usazování vodního kamene. Funkcí elektrického ohřívače indikuje kontrolka.Ohlřívače mají na obvodu vestavčný také teploměr, který měři a ukazuje aktuální teplotu vody. V připadě, že ohřívač nebudete delší dobu použitáv, odpojlej je od elektrické sítě. Pokud existuje nebezpeči zamzružní vody, vypustle j z ohřívače.Vnější částí ohřívače udržujte jenným roztokem saponatlu. Nepoužívjele reditla a jiné agreslivní čistící prostředskyPravidelnýni servisními protikhklami si zajstíle bezporuchový chod a dkuhou životnost ohřívače. První kontrola ohřívače se doporučuje provst odbomikom, a sice přibližně po ovou lotech po zapojení. Pří prohlido se musí zkontrolovat opřítebovanost antikorozní ochranné anovy a die potřeby odstraní vodní kámen, který se vzhledem ke kvalitě, množství a leplotě spotřebované vody usazuje uvnití topného létesa. Servisní služba Vám při přežílosti prohlísky topného létesa a vzhledem ke zjištěněmu stavu, doporučí datum nasledující kontroly.Opravy topného télesa neprovádějte sami, ale kontaktujte nejbližší autorizovany servis.

TECHNICKÉ ÚDAJE
TYP S 080 S 120
Objem (f) 80 120
Jmenovitý tlak (MPa) 0.6
Hmotnost / Naplněný vodou (kg) 30 / 110 36 / 158
Protikorozní ochrana ohřiváče Smaltováno / Mg anoda
Příkon (W) 2 000
Připojovací napěli	230 V ~
Třída ochrany	I.
Stupeň ochrany	IP24
Doba ohřírevu na teplotu 65°C (h)	2,35	3,50
Spotřeba energie do teploty 65°C (kWh) *	5,14	7,64
Množství smíšené vody o teplotá 40°C (l)	145	236
Topolné zrátý (kWh / 24h) **	1,85	2,60
Energetická třída	G	G

* Hocnoty platí pro směsování studená vody z vodovodu 12°C a vody z chřívače, která je v nám chřítá na 95°C ** Měřeno při tepiclé vody 60°C (norma DÍN 44532).

K 080 L, K 120 L, K 150 L, K 080 P, K 120 P, K 150 P

INSTALACE

Ohřívač je vyroben podle platyrých norem a je šredné testovaný. Opaťen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatibilití (EMC). Jeho základní technické vlastnosti jscu uvodny na typovém štítku, který je umístěn mezi připojevacímí trubkami ohřívače. Pripojovat ohřívač vody k vodovodní a elektrické siti může autorizovaná osoba. Zasahovat do vdlňmích části ohřívače při opravách, odstrakování vodního kamene, kontrole a výměné antikorozní ochranné anody, může jen autorizovaný servis.

• Ohřivač innstaluje co možně nejblíze odběrnímu místu.
• Ohřivač přípevněte na stěnu šrouby určenými pro upovněni do zdi, minimálně o průměru 8mm. Pokud jej montujete na slabší stěnu, je třeba ji nejprve patřičně zpevnit.
• Chřívač Ize Instalovat na sténu pouze ve svislé poloze.

ROZMERY OHRIVACE PRO ZAPOJENI A MONTAZ

	A	B	C	D
K 080 L	903	265	205	340
K 120 L	1103	865	205	416
K 150 L	1318	1055	220	416
K 080 P	928	565	205	340
K 120 P	1103	865	200	416
K 150 P	1318	1055	220	416

PRIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody je na trubíkách ohřívače označan barevnýmí koncovkami. Přívod studené vody je označen modirou a odvod teple vody červenou barovu. Ohřívač vody zte připojt k vovodovní sítl dvěma způsoby. Uzávřeny, tlakový systému připojení úmožňuje odbě vody van na vloce obděrových míchstech, zatímco otevřeny, připokový systém umožňuje pouze jedno obděrové místo. Vzhledem k zvolenomý systému připojení si musite pořidí i vhodně směšovací baterí. Pte otevřoném, přitokovém systému je potřeba před ohřívací těleso zabudovat zpěžný ventil, který zamezuje vytěkání vody z ohřívače v připadě prerušení dordavky vody. U tohtolo systému připojení musite použit přitokovou směšovací baterií. V ohřívač vody se z důvodu ohřitvanáni objem vody zvěstuje a to způsobuje kapání vody z trubky směšovací baterí. Slíným utahováním ventilu směšovací baterie nezamzeřite kapání vody, ale můžete směšovací baterií poškodř. Při uzváném, tlakovém systému připojení musite na obděrových míchstech požitž tlakové směšovací bateríc. Na přitokovou trubku musite připojtí regulacní ventil, který zabraňuje zvýšení tlaku v ohřivací o vice než 0,1 MPa nad nominálním tlakem. Běhern ohřivání vody v ohřivací se zvýsluje jej tlak tlak dlouno, až dosáhne hranící nastavenou na pojlastném ventilu. Prolože zpěbný ventil zameži vracení vody zpětí do vovodovní sítl, může dojlt ke kapání vody na odtokovom ovvoru pojistněho ventilu. Kapající vody se odvádí ples sběrný nástavce, umístný pod pojistným ventillem, do ofdcoku. Odtokova trubka umístná pod výpustí pojistněho ventilu musitý by ulmisťena v mlístnostní kde nemrzne a musi byľ obračena směrem dolku. V připadě, že při nevhodné provedené neve za výplněch neve za výplněch neve za pripojt (pojistný míchstech), telom pe zdođoku, pokom se kapání vody vytřemte z zabudováním expanzní nádoby obshahu na tlak přitokové trubka bojeru. O’ro správnou klačia, poži spostný možovu ventilu musite „zami provadět fádné kontroly za každých 14 dn.). Pří kontrole musite pohyborn rucky nobo odstroduváním matky ventilu (závisí na typu ventilu) ovelýr výlok z pojistného ventilu. Přílom musi výledí pies výlokovu lrysku ventilu voda. I zo namzenia, že pojistný ventilu je bezporuchový. Meži ohřívač a pojistný ventilň nemonluge uzáuviraci ventil, prolože tim vytouklé funkci pojistného ventilu. Ohřivací vody můžete připojt na domovní vodovocní sitl tež redučníchno ventilu, pokud je tlak v siti nižší než 0,5 MPa V připadě, že tlak prôsahuje 1,0 MPa, musite zabudovat dva drugokání ventily za sobou. Před připojením k olekttrické sítli musite aparát nejdříve napínít vodu. První plnční provedete tak, že na směšovací bateriál oveřite ventil teplé vody. Aparáj is naplínem, když se na výtokové trubke směšovací baterie objeví voda.

UZAVŘENÝ (TLAKOVÝ) SYSTĚM | OTEVŘENÝ (PRŮTOKOVÝ) SYSTĚM

POZOR!

Mezi ohrivač a pojistný ventil ncsmíte pňpojit uzaviraci ventil, jelikož by se tim znemožnila činnost pojistného ventilu.

PRIPOJENÍ K ELEKTRICKÉ SÍTI

Před prípojením na elektrickou siť je třeba do topnéle třěsa zabudovat prípojné kabel, proto musite sejmout ochranny umélohmotný kryt. Za tim účelem musite z ohrňače odšroubovat ochranné vlko. Připojení topného třěsa na elektrickou siť musi probihat v souladu s normani elektrického vedení. Protože topné třěso nema prvek. préket by jej trvale odpojší od elektrické sieľe, je třeba na kabelovem propojení mezi nim a trvalym vedením zabudovat takový spinač, který přerušuje oba poly napájení a mů mezi otevřenými kontakty vzdalenost nejméné 3 mm

SCHEMA ELEKTRICKEHO ZAPOJENI

1. Rimaklavá naiklva
2. Bimictalova pojistka
3. Topné teleso (2x1000 W nebo 3x700 W)
4. Kontrolka
5. Svorkovnice
   L - Fázový vodič
   N - Nulový vodič
   ÷ - Ochranný vodič

POUŽIVÁNÍ A ÚDRŽBA

Po připojení k vodovodní a elektricke sítí je ohrňvač pripraven k použitl. Olačením ovlađače termostatu, který je na přední strane ochranehno víka, vořite požadovanou teplotvou vody melz 25 a 75°C. Doporučujeme nastavení do polohy "E", který je nejspornođiši. Topłota vody bude přibližně 65°C, uzasování vodinho kamene a tepložně ztráty budou menisí nož při nastavení na vyšši leplotu. Činnosk elecktrikhe ohrívačskně třelesa ukazuje kontrolika. Na obdvou ohrívače je umistěn leploměr, který ukazuje leplotvou vody v ohívači. V připadě, že ohrívač nebudete delší dobu použivat, zabrálnite zmzrnuti jeho obsahu tak. že je neodpojite z elektrikne sítí a ovládač termostatu nastavite na polohu". Přt tomto nastavení bude ohrívač udzrovat teplotví přilizně kolom 10°C. Pokud chote ohrívač odpojit z elektrikne stíó, musite z ohrívače vypustit veškerov uvo. Před vypočetáním vody z ohrívača je potřeba jej vypnot uč elektrikne stíó. Potom otevřene kohoutsk pro teplovuodu na jedné ze smiševacích balteri, který je příje na ohívač. Vodu z ohrívače vypustime přes pritkovoku trukku. Za tim účenem vam doporučujeme, zabudovat pralašný vytokovy ventil nebo T kius meži pojistvy ventil a pítokovou trukku. Jestitze tak neučnitve, môžite ofeva vypráznidťe tak přes pojistny ventil tí zpolsclem, že postvaře paku nebo otčitvě vírko venillu do polohy jako vodaľa, měsle upažně vodaľa, něsle upažně vodaľa, měsle upažně vodaľa, něsle upažně vodaľa, měsle upažně vodaľa, něsle upažně vodaľa, měsle upažně vodaľa, něsle upažně vodaľa, měsle upažně vondaľa. V predužovanou po odrůburovaný priruby topného třelesa. Ohrívač zvenku čníšete jemným rozkontek saponatu. Nepoužvejte fedila a hrubé čísídici prostrédky. Pravidelnými servisními kontrolami si zajistlébe bezvavnou Ānnost a dlouhou živolnost ohrívače. První kontrolu by méta provest autorizovaná servisní služba přibližně dza roky po kontjáží. Přt kontrole vzykouši opotřebovanost antikorozní ochranně anody a podle potřeby odístí vodní kámen, který je usadli v ohřívači, vzhlodom ko kvalité, množství a proti peložte pozitý vody. Servisní služba Vám po zkontrolování ohřívače s ohledam na jeho zjištěný stav doporuči datum další kontroly.

Opravy topného třelesa neprováděte sami, ale kontaktujte nebjížší autorizovaný servis.

TECHNICKÉ ÚDAJE
TYP L 080 L 120
Objem (f) 80 -120
Jmenovitý tlak (MPa) 0,6
Hmotnost / Naplněný vodou (kg) 31 / 111	41 / 161
Protikorozní ochrana ohrívače		Smaltováno / Mg anoda
Přikon (W)		2 000
Připojaví napětí		230 V -
Třída ochrany		I
Stupeň ochrany		IP24
Doba ohřevu na teplotu 65°C (h)		2,57	3,82
Specřeba energie do teplčty 65°C (kWh) *		5,14	7,64
Množství smišené vody o teplotě 40°C (l)		151	238
Tepelné ztráty (kWh / 24h) **		1,30	1,79
Energetická třída		G	G

• Čia ohřovu tapněho kčísoe elektrickým ohřevásm, pů vstupní tepětě vady z vodovodu 15°C
  **Energeticka spotřeba př údržování stále teploky vody v topném těse 65°C při teplože v okol 20°C, měřeno dle normy DIN 44032

R 030, R 050, R 080, R 100, R 120, R 150

INSTALACE

Ohrňvač je vyroben podle platných norení a je úředně testovaný. Opatjen je také bezpečnostním certifikátem a certifikátem o elektromagnetické kompatilité (EMC). Jeho základní technické vlastnosti jsou uvedeny na typovém štifiku, který je umístén mezi připojovacímí trubkami ohňvače. Připojovat ohňvač vody k vodovodní a elektrické slit může pouze k tomu autorizovaná osuba. Zasahovat do vnifních části ohňvače při opravlách, odstrakování vodilník kamene, kontrole a výměné antikorozní ochranné anody, může jen autorizovaný servis.

• Ohřívač innstalujte co možná nejbilže odběrnímu místu.
• Ohřívač připovněte ke stěně šrouby určenými pro zod, minimálné o průměru 8mm.
• Pokud jej montujete na slabši stěnu, je třeba ji nejprve patřičně zpevnit
• Ohřívač lze instakoval na slěnu pouze ve vertikální poloze

ROZMĚRY OHŘÍVAČE PRO ZAPOJENÍ A MONTÁŽ

	A	B	C
R 030	468	275	173
R 050	570	365	185
R 080	775	565	190
R 100	935	715	200
R 120	1090	665	205
R 150	1305	1065	220

PRIPOJENÍ K VODOVODNÍ SÍTI

Přivod a odvod vody jsou na potrubl topného tělesa barevně vyznačeny. Přivod studené vody je označený modrou barvou, odvod toplé vody červenou barvou.

Topné těleso můžele připojit na vodovodní sit' dvěma způsoby

- Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných mistech,

- Otevřený netlakový systém umožňuje jen jedno odběrné místo.

Vzhledem k vybranému systému připojení, si musile zakoupit také patřicné smesovaci balerie.

U otevřeného netiakového systému je třeba před topne třeleso instalovat zpětný ventil, zabraňující vrácení vody a nasledné vytěkání vody z ohřiváce, pokud v siti dojše voda. U tohto systému připojení musilte použit průtokovou směšovací batení. V topném třeleso se kvůli ohřívání objem vody zvětăuje, a to zapřičinuje kapání z potrubí směšovací baterie. Silným utahováním rukojetí na směšovací baterii nelze zabránit kapání vody, můžete tím však baterii poškodít.

U uzavřeního lakového systému připojení musile na odběrných místech použití lakové směsovací baterie. Na odoktovou trubku musite instalovat pojistné ventru no bezpečnostní zařízení, které zabraňu zvýšení tlaku v kotí o vloce než 0,1 MPa nad nominální tlak. Při ohrivani vody v topném télese te sek vody svýšuje z kr hranící. které je nastavená na pojistněm ventilu. Protože se voda nemůže jíz vracet do vodovodního potrubl. služe začit tato voda kapat z otvoru pojistného ventilu. Kapající vodu můžeto svěst do odpadu přes odchytávající nástavec, který můžeto umíst pod pojistné ventil. Odokcová trubka umistená pod výpustí pojistného ventilu musí by umistená v místnosti kde nemrize a musí by obračena směrem dolů. V připadě, že při nevhodně provedení instalaci nemate možnost kapající vodu ze zpětného bezpečnostního ventilu odvest do odotku, potom se kapání vody výhlné zabozvávním expanní nádoby o obsahu 31 na odoktové trobce bojerů.

Pro spravniou činnosť zpečelného bezpečnosního ventilu musíte samí provadet radne kontroly za každých 14 dní. Při kontrole musile pohybem ručky nebo odšroubováním malky ventilu (závisi na lypu ventilu) olevřil výlok ze zpělného bezpečnosního ventilu. Příkom musi výlči přes výlokovovu tvysku venílu yoda, lo znamená. že je veníli bezporuchový.

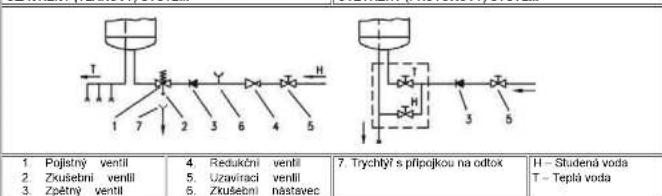

UZAVŘENÝ (TLAKOVÝ) SYSTEM

OTEVŘENÝ (PRŮTOKOVÝ) SYSTĚM

1. Pojistný ventil
2. Zkušebni ventil

3. Zpětný ventí

4. Redukčni ventil

5. Uzaviraci ventil

6. Zkušebni nástavec

7. Trychtyi s pripojkou pro odtok
   2、本次股东大会的召集人和召集人对每一议案的表决情况如下：

H - Studená voda

T - Teplà voda

V připadě, že je trek v domovní vodovodní sítí nižší než 0,5 MPa, ohřívač můžete zapojt bez redukčního ventilu.Ěstilize je tlak vyšší nž 0,5 MPa (5 bar), musile v zabadovat redukční ventilůPřed zapojením na elektrickou musite ohřívač vzdy napínil vodu.Při prvním pinení očevíte kohoutek pro teplou vodu na směsovací bateril. Ohřívač je naplnén, jestíže voda vytěka přes výtokovou trubku směsovací baterie.
POZOR!Mezi ohřívač a pojistný ventil nesmite připojí uzaviraci ventil znemožnila by se tim činnost pojistného ventilu.
PRÍPOJENÍ K ELEKTRICKÉ SÍTI
Před připojením k elektrické sití je třeba k ohřívači přípovní připojaví kabel:- Odroubujíc ochranné víko ohřívače- Připojení ohřívače k elektrické sití musi probihat v souladu s normami pro elektrická vedení.- Vzhladem k tomu, že ohřívač nemá prvek.který by jej tvrale odpojolí od elektrické sitě, musite na kabelovém vedení mezi ohřívače a stavající travalou instalaci zašudovat takový splinač, který přeruštuje oba napájecí poly. Vzdalenost mezi nechránýnný kontakty spinače musí být minimálně 3 mm.
SCHÉMEA ELEKTRICKÉHO ZAPOJENÍ[IMAGE]
POZORNĚNÍ:Před každým zásahem do vnitřního prostoru ohřívače je nutno ohřívač odpojlt z elektrické sitě !	1. Termostat a dvoupólová tepeiná pojsíka2. Topné teleso3. Svorkovnice4. KontrolkaL – Fázový vodičN – Nulový vodič– Ochranný vodič

TECHNICKÉ UDAJE
TYP R 030 R 050 R 080 R 100 R 120 R 150
Objem (l)	30	50	80	100	120	150
Jmsnovity tlak (MPa)					0,6
Hmotnost / Naplnčný vodou (kg)					20/50	24/74	30/110	34/134	38/158	44/194
Protikorozni ochrana ohřivace Smallowáno / Mg anoda
Příkon (W)					2 000
Připojovací napětí					230 V ~
Třída ochrany					I
Stupeň ochrany					IP24
Doba ohřevu na teplotu 65°C (h)					0,55	1,35	3,35	3,15	3,50	4,50
Spotřeba energie do teploty 65°C (kWh) *					1,90	3,19	5,14	6,53	7,64	9,58
Množství smišené vody o teploté 40°C (l)					50	89	145	200	236	298
Tepelné ztráty (kWh / 24h) **					0,90	1,32	1,85	2,20	2,60	3,20
Enerogická třída					G	G	G	G	G	F

* Hoemoty pratt pro amcsování studená vody z vodovocu 12°C a vody z chřívače, která je v něm chřítá na 95°C
**Mářaro při tapiční vady 65°C (něměs DIN 46532)

L080,L120

INSTALACE

Ohřívač je vyroben podle platných norem a je šředné testovaný. Opařatěn je také bezpečnostním certifikátem a certifikátem o elektromagnetické komplitilité (EMC). Jeho základní technické vlastnosti jsou uvodeny na typovém štitku, který je umístěn mezí připojovacímí truškami ohřívače. Připojovat ohřívač vody k vodovodní a elektrické sílti může pouze k tomu vyškolený odborník. Zasahovat do ulmíních částí ohřívače při opravách, odstráňování vodního kamene, kontrde a výměné anlikorozní ochranné anody. Může jen autorizovaný servis.

• Chřivač instalujte co možná nejbilze odběrnímu místu.
• Ohřívač připovněto ke stěně šrouby určenými pro zed. minimálně o průměru 8mm.
• Pokud jej monlujete na slabši stěnu, je třeba jí nejprve patřičně zpevnit.
• Ohřivač lze instaloval na stěnu pouze ve vertikální poloze.

ROZMĚRY OHŘÍVAČE PRO ZAPOJENÍ A MONTÁŽ

	A	B	C
L 080	950	735	245
L III	1300	900	430

PRIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného tělosa barevné význačný. Přivod studené vody je označný modrou barvou, odvod teplé vody červenou barvou. Topné těleso můžete připojit na vodovodní sít dývěrna způsoby. Uzávrényi lakový systém připojení umožňuje odběr vody na vloce odběrmých místěce, otvenýt nebákový systém umožňuje jen jedno odběrné místo. Vzhlediem k vybranému systému připojení, si musite zakupit také pathčné směscová baterie. U otveřeného nebákové systému systénu je tréba před topné těleso vestavět venil zabrahujíc vraczní vody a následne vytkáni vody z ohviřeva, pokud v šili doyde voda. U lohto systemu připojení musite použí průlčekovu směscová bateri. V toperně tělese se kvůli ohvíření objem vody vozdý svěžuje, i to zapříčihuje kapání z potrubí míchakí baterie. Sliným utahováním rukojetí na směšovac bateri nerze zabraníj kapání vody, môžete však bateri poškodit. U uzvréného nebákové systému připojení musites na odběrných místech použí tlakové směscová baterie. Na dokovotok rubku musite připojit pojistný ventil nebo bezpečnostní zařizelní, které zabrahujé zvyřiční kálu k ovti o víkne než 0,1 MPa nad nominálním lakem. Při ohvíření vody v topnem tělese se tlak vody zvyšuje až k hranici, která je nastavená na pojistném venilku. Prolože se voda nemůže júv racet do vodcovodního potruži, môže zátó tota voda kapat z otvoru pojistného ventilu. Kapající vodu můžele svešt do odpadu přes ochydavajtí na tavašce, který můžete umístid pod učetomostom stoková trukba umistená pod výpusti bezpečnostního prostelom. Přitomu voda nebákové systému systénu je osna a mušu obrácena měževsková spladě, že goh novodnám provořeni nebákové systému instalani celnáte můžnost kaprají systénu za zpětného bezpečnostního venilku odvěd do odlko, polom se kapání vody vyhnete zasudováním expanzní nádoby o obsahu 3,1 na dotokové trubce bojeru. Po správmou činnost zpětného bezpečnostního venilku musita sami provávéd támě kontroly za každých 14 diní. Při kontrole musite pohybyam rukyo nebo odtroubováním matky venilu (závisí na typu venilu) otovít výrok ze zpětného bezpečnostního venilku. Přitom musi vytči přis výtokovu trysku venilu voda, to znamena, je ze venilmi bezporuchovy.

UZAVŘENÝ (TLAKOVÝ) SYSTÉM
OTEVŘENÝ (PRÚTOKOVÝ) SYSTĚM

1.	Pojslný ventil	4.	Redukční ventil	7. Trychtyř s připojkou pro odtok	H – Sludená voda
2.	Zkušební ventil	5.	Uzaviraci ventil		T – Teplá voda
3.	Zpětný ventil	6.	Zkušební nástavec

• V prípadě, že je tlak v domovní vodovodní slti nižší než 0,5 MPa, ohřivač můžete zapojt bez redukčního ventilu.
- Jestilizc je tlak vyšši nž 0,5 MPa (5 bar), musite v zabudovat redukční ventil
- Pred zapojenim na elektrickou musite ohřivač vždy napnil vodou.
- Při prvním pinění olevřete kchoutek pro tepíou vodu na směšovací bateri. Ohrívač je naplněn, jestliže voda vytěká přes výtokovou trubku směšovací baterie.
