NÁVOD K OBSLUZE RSA1371W Romo

1.1 Názvy technických charakteristik chladnička jsou uvedené v tabulce č. 1.

Tabulka 1

Obchodní značka ROMO
Model RSA1371W
Kategorie chladicího spotřebiče 1)		1
Třída energetické účinnosti 2)		F
Nominální roční spotřeba energie při teplotě okolního prostředí plus 25 °C, kWt•hod/ rok 3)		149
Nominální užitný objem, dm3	užitný objem chladícího prostoru 370
	nízkoteplotní zóna pro uchování čerstvých potravin 19
Systém No Frost –
Klimatická třída 4)		SN, N, ST, T
Měřená hladina akustického tlaku, dB, max. 39
Vestavěný spotřebič –
Nominální celkový objem brutto, dm3		371
Nominální užitná plocha pro uchování potravin, dm2		140
Vnější rozměry, mm	výška 1868±2
	šířka bez madla 595±1
	hloubka bez madla 629±2
Hmotnost netto, kg, max. 65
Teplota pro uchovávání potravin, °C, max.		Od 0 do plus 8
Průměrná teplota pro uchovávání potravin, °C, max.		Plus 4
1) 1 – chladnička s jedním nebo několika oddělení pro uschovávání čerstvých potravin, 2 – chladnička s oddělením, fungujícím podobně jak sklep, sklep a zařízení pro uschovávání vina, 3 – chladnička dochlazovač a lednička s oddělením bez sněhových vloček, 4 – chladnička s jedním oddělením s jednou sněžnou vločkou, 5 – chladnička s jedním oddělením ze dvěma sněžnými vločkami, 6 – chladnička s jedním oddělením ze tréma něžnými vločkami, 7 – chladnička s mrazicím oddělením, 8 – mrazicí oddělení, otevírající se vertikálně, 9 – mrazicí oddělení, otevírající se seshora, 10 – universální a jiné chladicí zařízení.2) A (nejvíce energetický efektivní) do G (nejnižší).3) Na základě výsledků standartních zkoušek během 24 hodin. Spotřeba energie záleží na místě a na podmínkách provozu.4) Přístroj určen pro provoz při teplotě okolního prostředí od +10 °C a do +43 °C.

ovládací panel osvětlovací těleso LED držák na lahve závěsná přihrádka police s tvrzeného skla skleněná police nízkoteplotní zóny ** nízkoteplotní zóna * police s regulací vlhkostí ** přihrádka na ovoce a zeleninu * přihrádka s krytem *** přihrádka *** zarážka na lahve přihrádka (dolní) ****

zadní doraz kartáček držák na vajíčka

I – chladící prostor pro uchovávání potravin; II – nízkoteplotní zóna pro uchovávání čerstvých potravin.

* Není určen ke skladování olejů a tepelně upravených potravin.

** Maximální zatížení při rovnoměrném rozložení je 20 kg.

*** Maximální zatížení při rovnoměrném rozložení je 2,5 kg.

**** Maximální zatížení při rovnoměrném rozložení je 5 kg.

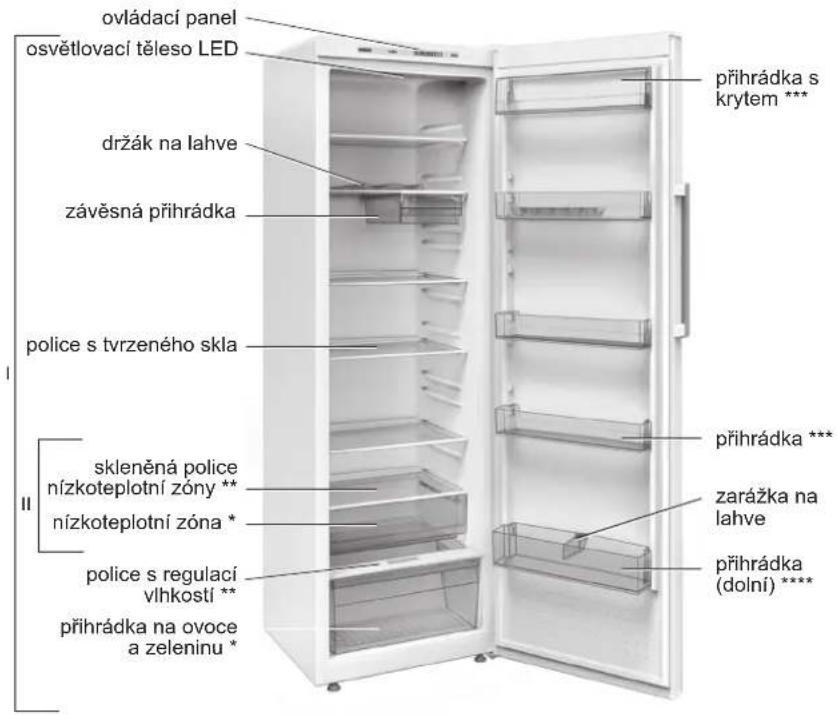

Obrázek 1 – Chladnička a kompletace

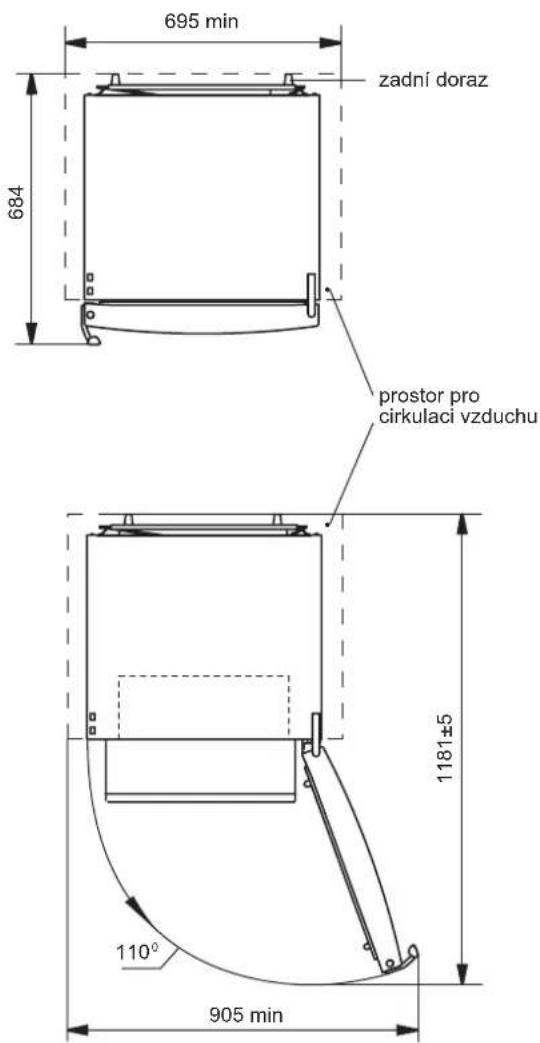

695 min zadní doraz 684 prostor pro cirkulaci vzduchu 1181±5 110° 905 min

Obrázek 2 – Chladnička (horní pohled)

2 POPIS CHLADNIČKY

2.1 Chladnička je určena pro chlazení a krátkodobé uchovávání potravin, nápojů, ovoce a zeleniny v chladícím prostoru pro uchovávání potravin (dále pouze CP), viz obr. 1.

Chladnička je vybavena přihrádkou nízkoteplotní zóny pro uchovávání čerstvých potravin. Díky teplotě zhruba o 2 °C nižší než v CP, umožňuje tato zóna delší uchovávání čerstvého masa a ryb, viz. obr.1.

2.2 Chladnička disponuje funkcí «Super chlazení» («super cool»).
2.3 V chladničce je instalováno osvětlovací těleso LED, viz obr. 1.
2.4 Celkový prostor, nezbytný pro provoz chladničky, je definován na obrázku č. 2 (rozměry v mm). Konstrukce chladničky umožňuje otevření dveří v úhlu 110°. NEPOKOUŠEJTE se otevřít dveře spotřebiče v úhlu větším než 110°, mohli byste jej poškodit.
2.5 Tento chladicí spotřebič je určen k používání při teplotách okolí od +10 °C do +43 °C.

POZOR! Toto chladicí zařízení není vhodné pro mražení potravin.

POZOR! Toto chladicí zařízení není určeno k použití jako vestavěný spotřebič.

3 OVLÁDÁNÍ CHLADNIČKY

3.1 OVLÁDACÍ PANEL

3.1.1 Na ovládacím panelu se nacházejí tlačítka a podsvětlené indikátory (viz. obr. 1 a 3). Pro přístup k ovládacímu panelu je nutné otevřit dveře spotřebiče.

Ke stisku ovládacích tlačítek NEPOUŽÍVEJTE jiné předměty a/nebo nadměrnou sílu, mohlo by dojít k poškození tlačítek.

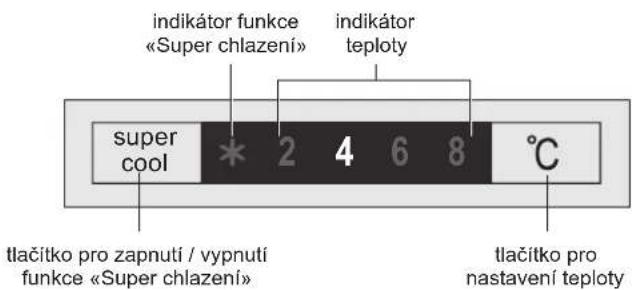

indikátor funkce «Super chlazení» indikátor teploty super cool * 2 4 6 8 °C tlačitko pro zapnutí / vypnutí funkce «Super chlazení» tlačitko pro nastavení teploty

Obrázek 3 – Ovládací panel

snímač teploty

Obrázek 4

drážky závěsná přihrádka

Obrázek 5

krytka high low

Obrázek 6

3.2 ZAPNUTÍ CHLADNIČKY

3.2.1 Chladničku připojte k elektrické síti zasunutím zástrčky do elektrické zásuvky. Na ovládacím panelu se rozsvítí indikátor předchozí nastavené teploty (při prvním zapnutí «4»). V případě potřeby teplotu nastavte dle bodu 3.3.1.

POZOR! Při výpadku proudu nedojde ke změně nastavení teploty uvnitř chladničky. Po obnovení napájení bude chladnička pokračovat na předchozí nastavené hodnotě. Funkci «Super chlazení» bude v případě potřeby nutno aktivovat znovu.

3.3.1 Nastavení teploty se provádí stisknutím tlačítka °C». Opakovaným stisknutím tlačítka «C» se postupně rozsvití indikátory s číselnými hodnotami teploty.

Pro dosažení zvolené hodnoty teploty je nezbytný určitý čas, zejména při prvním zapnutí, nebo po čištění chladničky.

POZOR! Při vysoké teplotě okolního prostředí (nad 38 °C) se nedoporučuje nastavovat teplotu v chladničce na hodnotu «2», jelikož může dojít ke značnému nárůstu spotřeby el. energie.

3.4 ZAPNUTÍ / VYPNUTÍ FUNKCE «SUPER CHLAZENÍ» («super cool»)

3.4.1 Funkci se doporučuje zapínat v případě potřeby rychlého ochlazení nápojů, nebo pokud bylo do chladničky vloženo větší množství čerstvých potravin. Funkce «Super chlazení» rychle ochladí vnitřek chladničky na minimální možnou teplotu.

3.4.2 Pro zapnutí funkce «Super chlazení» stiskněte tlačítko «super cool» — rozsvítí se indikátor ✗, indikátor teploty zhasne.

3.4.3 K ukončení funkce «Super chlazení» dojde po opětovném stisknutí tlačítka «super cool» nebo automaticky po 6 hodinách od aktivace funkce. Poté se opět rozsvití symbol navolené teploty.

3.5 MOŽNÉ ZÁVADY

3.5.1 Současné rozsvícení indikátorů* a «2» signalizuje poruchu chlazení. Pro její odstranění kontaktujte servisního technika.

3.6 VYPNUTÍ CHLADNIČKY

3.6.1 Pro vypnutí ledničky stačí vytáhnout vidlici šnůry napájení ze zásuvky.

4 PROVOZ CHLADNIČKY

POZOR! Neumist'ujte potraviny v blízkosti snímače teploty, který se nachází na pravé boční stěně CP (viz. obr. č. 4).

4.1 Držák na nápoje v lahvích umožňuje racionálně využívat vnitřní prostor CP. Lahve vždy ukládejte takovým způsobem, aby se nedotýkaly zadní stěny CP.

Držák na lahve se doporučuje instalovat na druhou skleněnou polici shora, se nápoje ochladí na optimální teplotu.

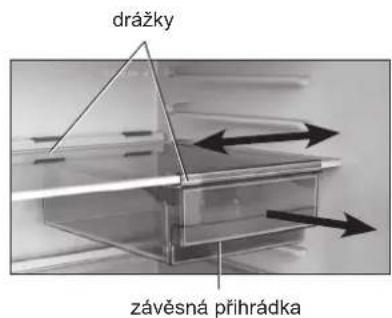

4.2 Závěsná přihrádka (obr. č. 5) je určena pro uchovávání potravin jako jsou salámy nebo sýry. Přihrádka je upevněna pod skleněnou policí pomocí drážek podél nichž se může přesouvat. Pro uložení potravin do přihrádky je nutno ji vysunout směrem k sobě.

Chcete-li prihrádku prípojit k jiné skleněné polici, vyjměte ji nejprve z posuvného držáku otevřením prihrádky na doraz a nadzvednutím.

Poté vyjměte posuvný vodící držák:

— nadzvedněte zadní stranu držáku a odpojte jej od skleněné police;

— spust'te zadní stranu a vyjměte držák uvolněním jeho přední strany.

Pro uchycení přihrádky a posuvného držáku k jiné skleněné polici postupujte v opačném pořadí.

4.3 Pro vložení nebo vyjmutí potravin vytáhněte zásuvku nízkoteplotní zóny až na doraz.

Pro snadnější pohyb je zásuvka umístěna na válečcích.

Pokud je třeba zásuvku nízkoteplotní zóny z chladničky vyjmout, vytáhněte ji až na doraz, pevně uchopte za boční a přední plochy, nadzvedněte ji, čímž uvolníte válečky zásuvky po obou stranách z vodících drážek a potáhněte směrem k sobě. Pro vložení zásuvky zpět do chladničky vložte válečky (po obou stranách) do vodících drážek, zásuvku nadzvedněte a zasuňte dovnitř.

4.4 Pro zajištění optimálních podmínek pro skladování potravin je zásuvka na ovoce a zeleninu vybavená regulací vlhkosti.

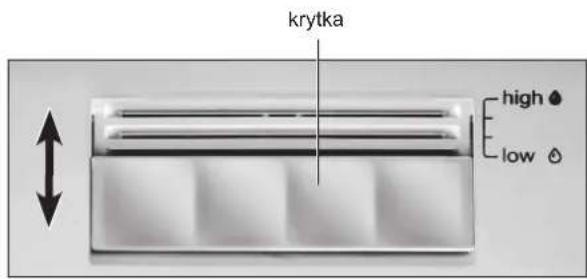

Díky nastavitelné úrovni vlhkosti si výrobky mnohem déle udrží svou čerstvost. Nad zásuvkou na ovoce a zeleninu se nachází panel s posuvníkem regulace vlhkosti (obr. č. 1). Úroveň vlhkosti je možné regulovat pohybem posuvníku ve směru šipky (obr. 6):

— pozice «low» (nízká vlhkost) je vhodná zejména pro dlouhodobé uchovávání balených potravin. Posuvník je nutno přesunout směrem k sobě. Ventilační otvory zůstanou otevřené, teplota a vlhkost uvnitř přihrádky klesají. Clonu je nutno vytáhnout do sebe — ventilační otvory otevřené, teplota a vlhkost se snižují;

— pozice «high» (vysoká vlhkost) je vhodná především pro krátkodobé uchovávání nebalených potravin s vysokým obsahem vody (typicky ovoce a zelenina). Posuvník je nutno přesunout směrem od sebe. Ventilační otvory zůstanou zavřené, teplota a vlhkost porostou.

Mezi pozicemi «low» a «high» se nacházejí 2 prostřední polohy posuvníku (obrázek 6), při nichž nejsou větrací otvory zcela zavřené.

Pro nastavení optimální vlhkosti v přihrádce na ovoce a zeleninu přesuňte posuvník regulátoru vlhkosti do požadované polohy v závislosti na množství uložených potravin.

4.5 Zarážka na lahve zabraňuje jejich převracení během otevírání a zavírání dveří. Zarážku je možné posouvat po celé délce přihrádky dle obrázku č. 7.

zarážka na lahve

Obrázek 7

znitřní prostor chladničky zadní doraz kondenzátor žlábek kartáček odtoková trubička nádržka kompresor přední deska nožka

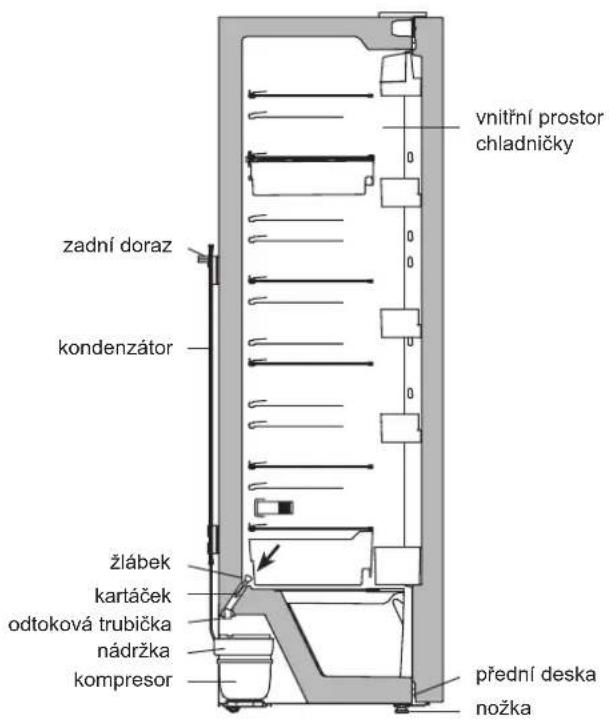

Obrázek 8 – Schéma odtékání vody z prostoru chladničky

5 SYSTÉM AUTOMATICKÉHO

ROZMRAZOVÁNÍ

5.1 V chladničky se používá systém automatického rozmrazování. Námraza, která se postupně vytváří na zadní stěně chladícího prostoru se při vypnutém kompresoru rozpouští. Kapky rozmrazené vody stékají nejprve do žlábku (obrázek č. 8) a následně skrze odtokovou trubičku do nádržky nad kompresorem odkud se díky teplu vytvářenému kompresorem odpaří. V otvoru ve žlábku se nachází kartáček, který slouží k odstraňování nánosů v odtokovém systému.

5.2 Kontrolujte pravidelně čistotu žlábku (alespoň jednou za 3 měsíce). Přítomnost vody v žlábku ukazuje na ucpanou trubičku.

Pro vyčištění odtokového systému provedte následující:

— vyčistěte kartáčkem otvor v žlábku, aby mohla roztátá voda odtékat skrze odtokovou trubičku;

— kartáček očistěte a použijte dle obrázku č. 8.

V chladničkách vybavených nízkoteplotní zónou, před čištěním odtokového systému nejprve vyjměte zásuvku nízkoteplotní zóny (viz. bod 4.3).

Nikdy chladničku NEPROVOZUJTE s ucpaným odtokovým systémem. Voda, která by se nahromadila ve spodní části chladničky nebo by natekla do míst, kde je přední deska připevněna k vnitřní skříni chladničky (obrázek 8), by mohla způsobit korozi vnější skříně chladničky, poškodit tepelnou izolaci a vést k poruše chladničky.

6 POPRODEJNÍ SERVIS

Údržbu a opravy spotřebiče smí provádět výhradně kvalifikovaný mechanik autorizované servisní společnosti dodavatele.

Za korektnost instalace spotřebiče i jeho připojení k elektrické sítí je zodpovědný spotřebitel.

V případě technického dotazu nebo reklamace se prosím obraťte na Vašeho prodejce nebo na zákaznickou linku distributora značky ROMO v ČR, kterým je společnost ELMAX STORE a.s.

Tel. [phone]

e-mail: [e-mail]

Pro další informace viz zadní strana tohoto návodu k obsluze a instalaci.

1 TECHNICKÁ ŠPECIFIKÁCIA

Po zapnutí trvá určitý čas, než teplota v chladničke poklesne na požadovanú úroveň, najmä po prvom zapojení chladničky do siete

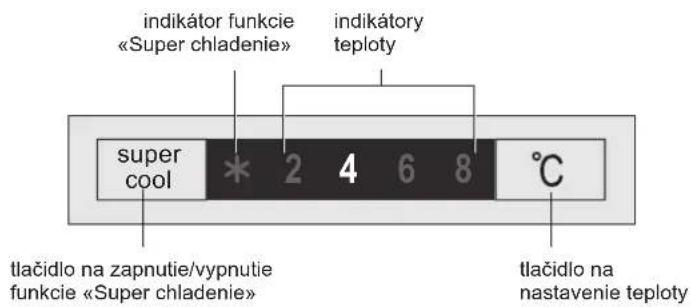

Obrázok 3 – Ovládací panel

snímač teploty

vytiahnite ju až na doraz, potom pevne uchopte bočnú a prednú plochy zásuvky, nadvihnite ju a uvoľnite valčeky priehradky po oboch stranách z vodiacich drážok. Pre vloženie zásuvky spät do chladničky vložte valčeky (po oboch stranách) do vodiacich drážok, nadvihnite ju a zasuňte dovnútra.

4.5 Zarážka na flaše zabraňuje ich prevráteniu počas otvárania a zatvárania dverí chladničky. Zarážku sa dá volne premiestovat pozdíž steny priehradky (obrazok 7).

5 SYSTÉM AUTOMATICKÉHO

ROZMRAZOVANIA CHLADIACEHO

PRIESTORU

— vyčistite otvor v zásobníku priloženou kefkou, aby voda voľne stekala do nádoby na kompresore;
