Duplex T2 - Nezařazeno TESLA - Bezplatný návod k obsluze

NÁVOD K OBSLUZE Duplex T2 TESLA

LED displej Indikátor napájení TESLA 22:10 port USB Tlačítko napájení IR snímač

Zadní panel

Anténa Koaxiální zvukový výstup SCART pro připojení k TV CAUTION RF IN 5V 50mm RF OUT COAXIAL USB RJ45 HDMI TV SCART 12:1 A USB port LAN port HDMI Vstup pro napájení

RF smyčka pro připojení externího zařízení

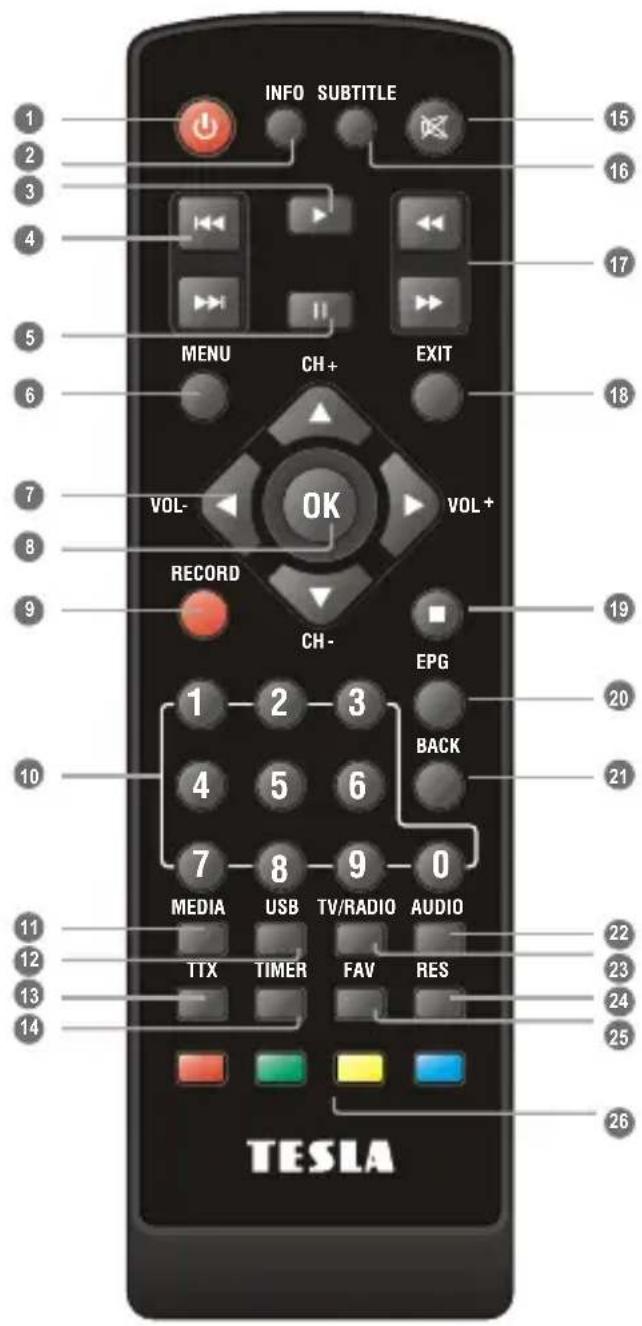

Dálkový ovladač

INFO SUBTITLE 15 2 3 4 5 6 7 8 9 10 11 12 13 14 MENU CH+ EXIT VOL- OK VOL+ RECORD CH- EPG 1 2 3 BACK 4 5 6 7 8 9 0 MEDIA USB TV/RADIO AUDIO TTX TIMER FAV RES TESLA 26

1 Zapnutí/vypnutí přijímače
2 Zobrazení informací o vysílaném programu
3 Přehrávání souborů nebo nahraných pořadů
4 PŘEDCHOZÍ/DALŠÍ (předchozí/další soubor v play listu/nahrávce)
5 Pozastavení přehrávání/spuštění funkce TimeShift
6 Zobrazení hlavního MENU přijímače
7 Zvýšení/snižení hlasitosti
8 Tlačitko OK (potvrzení nabídky v MENU)
9 Okamžité nahrávání
10 Zadáním čísla přepnete přímo na požadovanou předvolbu
11 Vstup do správce souborů
12 Zobrazení seznamu nahraných pořadů
13 Teletext
14 Nastavení časovače
15 Ztišení zvuku
16 Zapnutí/vypnutí titulků
17 DOPŘEDU/ZPĚT (rychly posun)
18 Ukončení/výstup z menu
19 Zastavení přehrávání/nahrávání
20 Elektronický programový průvodce
21 Návrat k předchozímu menu, návrat na poslední sledovaný kanál
22 Změna zvukové stopy
23 Přepnutí mezi sledováním TV a poslechem rádia
24 Přepnutí zobrazení
25 Zobrazení seznamu oblíbených kanálů
26 Červené/zelené/žluté/modré tlačítko (interaktivní tlačítka)

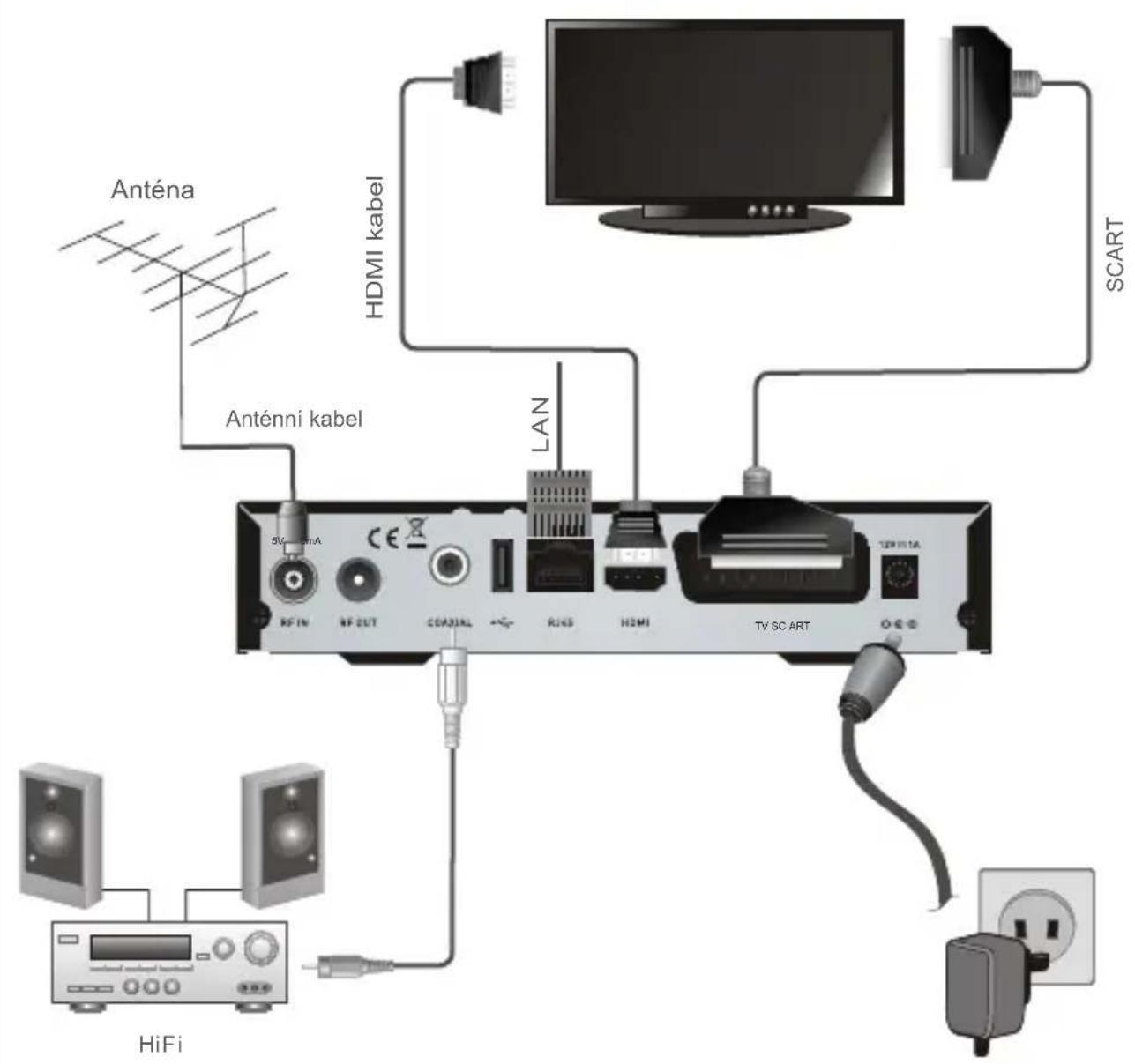

ZAPOJENÍ PŘIJÍMAČE

Existuje mnoho různých typů TV a jiných zařízení, které můžete připojit k přijímači. V této příručce uvidíte některé z nejčastějších způsobů, jak připojit vaše zařízení.

Anténa HDMI kabel SCART Anténni kabel LAN TV SC ART HiFi

Poznámka:

Nezapojujte/neodpojujte HDMI kabel pokud je přijímač zapnutý.

Průvodce prvním nastavením

Po prvním zapnutí přijímače se zobrazí „Úvodní menu“.

Pomocí šipek na dálkovém ovladači vyberte zemi použití, Jazyk OSD menu, Rozlišení a poměr stran obrazu.

Označte a stiskněte tlačitko OK pro automatické vyhledání kanálů.

① Stisknutím tlačítka "MENU" vstupte do hlavního menu.
② Pomocí tlačítek ▲▼ označte nabídku „Instalace“, stiskněte tlačítko ▶ pro vstup do instalačního menu.
③ Pomocí tlačítek ▲▼ označte požadovanou funkci a potvrdte tlačítkem „OK”.
④ Stiskněte tlačítko "EXIT" pro ukončení.

Automatické ladění kanálů

① Pokud neznáte parametry k naladění přijímače, můžete prohledat celé pásmo pomocí funkce „Automatické ladění”.
Vyberte položku „Automatické ladění“ a stiskněte tlačítko „OK” pro vstup do podmenu „Automatického ladění“. Vyberte, jestli chcete vyhledat všechny kanály, placené kanály nebo pouze FTA neplacené kanály. S pomocí tlačítek ▲ a ▼ označte položku a spust’te vyhledávání tlačitkem „OK” na dálkovém ovladači.
② Po dokončení vyhledávání přijímač automaticky uloží všechny nalezené kanály podle pořadí v jakém byly nalezeny.

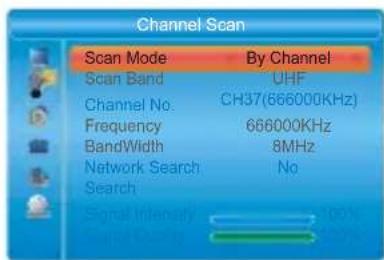

①Pokud znáte parametry pro naladění jednotlivých kanálů, použijte funkci Manuálního hledání kanálů. Vyberte položku „Manuální ladění” a stiskněte tlačitko „OK” pro vstup do podmenu ručního ladění.
②Vyberte způsob vyhledávání: pásmo, číslo i frekvenci kanálu a šířku pásma. Na ukazatelích signálu sledujte ukazatel „Kvalita signálu”. Pokud tento ukazatel zobrazuje kvalitu signálu tak s pomocí tlačítek ▲ a ▼ označte položku „Hledat” a spustěte vyhledávání tlačítkem „OK” na dálkovém ovladači.

Channel Scan Scan Mode By Channel Scan Band UHF Channel No. CH37(666000KHz) Frequency 666000KHz BandWidth 8MHz Network Search No Search Signal Intensity 100%

LCN (Logical Channel Number) - logické číslování kanálů.

Tato funkce, pokud ji operátor multiplexu podporuje, zajistí automatické seřazení kanálů. V případě změny v seznamu kanálů tato funkce zajistí automatické provedení doplnění, smazání kanálů. Pokud je zapnuta volba „LCN” je znemožněno ruční třídění a seřazení kanálů. Pokud chcete ručně seřadit naladěné kanály, vypněte funkci „LCN”.

Přepínání kanálů

Přijímač nabízí tři způsoby změny kanálu: krokování pomocí tlačitek CH+/CH-, přímá volba čísla TV kanálu a volba z menu.

① Krokování mezi kanály pomocí tlačítek CH+ a CH-: Pro pohyb mezi kanály použijte tlačítka ▲▼ na dálkovém ovladači.
② Přímá volba čísla předvolby: Pro přímou volbu stiskněte tlačitko s číslem předvolby na numerické klávesnici dálkového ovladače.
③ Výběr pomocí zobrazeného seznamu kanálů: Při sledování živého TV vysílání stiskněte tlačítko „OK” na dálkovém ovládání. Na obrazovce bude zobrazena nabidka naladěných TV kanálů. Pomocí tlačítek ▲▼ na dálkovém ovládání označte kanál, který chcete sledovat a stikněte tlačítko „OK”.

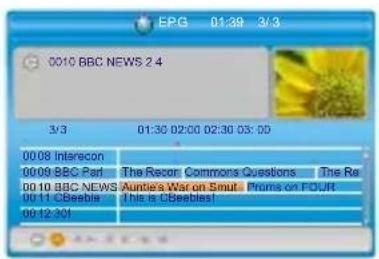

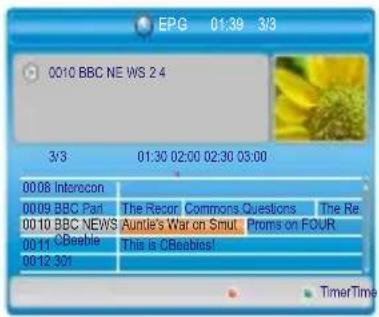

Přístup a použití funkce Elektronického Programového Průvodce (EPG)

Přístup do EPG menu se zobrazením všech kanálů:

① Stiskněte tlačitko "EPG" pro vstup do EPG menu.
② Pro pohyb v menu EPG použijte tlačítka ▲▼ a ◀▶.

③ Stiskněte "ZELENÉ" tlačítko pro přidání pořadu do časovače. Stiskněte "ČERVENÉ" tlačítko pro zobrazení „Průběhu času”. Stisknutím tlačítka „OK”pro zobrazení a posun času.

④ Stiskněte „ČERVENÉ“ tlačitko pro zobrazení "EPG" v časové linii menu.

⑤ Stiskněte tlačítko „EXIT” pro návrat do předchozího menu.

Menu „Průběhu času“

• Ukončení
  Návrat
  Posun dopředu nebo zpět co půl hodiny
  Posun dopředu nebo zpět co dvě hodiny
  Posun dopredu nebo zpět co 24 hodin

EPG 01:39 3/3 0010 BBC NEWS 2.4 3/3 01:30 02:00 02:30 03:00 0008 Intercon 0009 BBC Pad The Record Commons Questions The Re 0010 BBC NEWS Auntie's War on Smut Proms on FOUR 0011 CBeebie This is CBeebies! 0012 301 TimerTime

0010 B BC NEWS 2 4 BBC Ne ws 02: 00 ~02:3 0 eng( 1/1) News Cancel NextNowLanguage

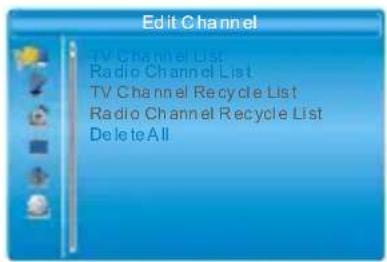

① Stiskněte tlačitko "MENU".
② Stiskněte tlačitko nebo pro označení ▲ ▼ „Upravit kanál”, "PRAVÉ" tlačitko pro vstup do menu
③ Stiskněte tlačitko ◀ nebo ▶ pro označení položky menu a stiskněte tlačitko "OK" pro vstup do podmenu.
④ Stiskněte tlačitko "EXIT" pro ukončení.

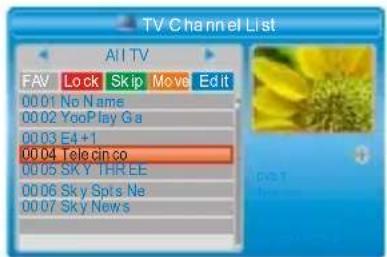

TV/rádio seznam kanálů

① V menu Úpravy kanálů označte „Seznam TV kanálů” nebo „Seznam rádiových kanálů” pro vstup do menu.
② Stiskněte tlačitko nebo pro označení požadovaného kanálu, ▲ stiskněte tlačitko „OK” pro zobrazení náhledu kanálu.

• Stiskněte tlačítko "FAV", poté stiskněte tlačítko "OK" pro nastavení Oblíbených kanálů
• Stiskněte „ČERVENÉ” tlačítko pro aktivaci funkce „Zamčeno“, poté stiskněte tlačítko "OK" a budete vyzváni k zadání hesla a zvolený kanál bude uzamčen.
• Stiskněte „ZELENÉ“ tlačítko pro aktivaci funkce „Přeskočit“, stiskněte tlačítko „OK“ pro přeskočení zvoleného kanálu.
• Stiskněte „ŽLUTÉ“ tlačítko pro aktivaci funkce "Přesun", zvolte kanál a stiskněte tlačítko "OK" pro vstup do submenu. Stiskněte numerické tlačítko pro nastavení čísla kanálu a stiskněte "ŽLUTÉ" tlačítko, kanál bude přesunut na novou pozici.
  • Stiskněte „MODRÉ” tlačítko pro vstup do menu Úpravy submenu.
• Stiskněte tlačítko „OK” znovu pro zrušení funkce.
  • Stiskněte barevná tlačítka pro ukončení funkce.

Úprava rádiových kanálů se provádí stejně jako úprava TV kanálů.

Časové nahrávání

Po vstupu do nastavení časovače zvolíme volnou pozici na časovači.

Režim časovače

1. Vypnuto - slouží pro zrušení časovače.
2. Možnosti jednou, denně, týdně, měsíčně

14:55 12-01-2020 Timer M ode Off Timer S ervic e Channel Wak eup Chann el BBC FOUR Wak eup Date 12/07/2016 On Time 16:00 Duration 02:00 Save Cancel

Služba časovače - kanál slouží pro přepnutí na zvolený kanál nebo zapnutí přijímače. Nahrávání slouží pro zaznamenání daného programu.

Kanál buzení - vybereme požadovaný kanál.

Datum buzení - zvolíme datum, kdy chceme spuštění časovače.

Čas - nastavíme čas, kdy se má časovač aktivovat.

Trvání - nastavení délky trvání, slouží především pro nahrávání.

Aktualizace software (firmware) přijímače

① V menu „Nástroje“ zvolte metodu aktualizace.
② Zvolte požadovanou metodu a pokračujte v aktualizaci.
③ Po dokončení aktualizace stiskněte tlačítko „EXIT”.

Bezpečné odebrání USB disku

① V menu „Nástroje“ zvolte „Odebrat USB disk”
2 Stiskněte tlačítko „OK” pro potvrzení.

① Stiskněte tlačítko "MENU".
② Stiskněte tlačítka vyberte požadovanou ▲, ▼ nebo ◀▶ položku a tlačítkem „OK” vstupte do podmenu.
③ Tlačítkem „EXIT“ ukončíte prohlížení.

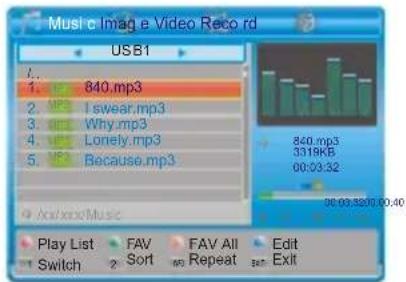

Tato funkce umožnuje přehrávat soubory z USB úložiště.

① V "Přehrávač médií" označte "Nahrávka", "Video", "Hudba" nebo „Obrázky".
② Stiskněte tlačítko"OK" pro vstup do menu
③ Stiskněte tlačítko pro výběr souboru a stisknutím ▲ nebo ▼ tlačítka "OK" spustíte přehrávání.
④ Pro ukončení stiskněte tlačítko „EXIT”.

Music i: Imag e Video Record USB1 1. 840.mp3 2. I swear.mp3 3. Why.mp3 4. Lonely.mp3 5. Because.mp3 Play List FAV FAV All Edit Switch Sort Repeat Exit

"ČERVENÉ" tlač.: Zobrazeni Playlistu

"ZELENÉ" tlač.: Označte soubor, který chcete přidat do Playlistu a poté stiskněte "ZELENÉ" tlačítko. U souboru se objeví ikona.

"ŽLUTÉ" tlačítko: Stiskněte "ŽLUTÉ" tlačítko pro přidání všech souborů do Oblíbených.

"MODRÉ" tlačítko: Stiskněte "Modré" tlačítko pro úpravy

Tlačítko "1": Stiskněte pro přepínání mezi Hudba/Obrázky/Video/Nahrávky

Tlačítko "2": Stiskněte pro menu třídění

Tlačitko "INFO": Stiskněte pro nastavení režimu opakování

Tlačítko "EXIT": Pro návrat do vyšší úrovně adresáře.

Připojení paměťového zařízení přes USB port vám umožní přístup do záznamu vysílaného pořadu.

• Přerušte vysílaný program a pokračujte ve sledování později TimeShift (časový posun).
  • Nahrajte vysílaný program.
• Vyčerpá-li se úložný prostor velkopaměťového zařízení, nahrávání vysílaného programu se zastaví.

POZNÁMKA:

K nahrávání s časovým posunem použijte USB 2.0 disk.

TimeShift (časový posun)

V hlavním menu vyberte možnost Preference > Konfigurace přehrávače > TimeShift (Časový posun Existují tři různé způsoby, jak nastavit časový posun.

1. Automaticky: V režimu prohlížení se časový posun nastaví automaticky.
2. Přerušení: Stisknutím tlačítka „PAUZA“ v režimu prohlížení můžete nastavit časový posun.
3. Vypnuto: Vypne funkci časového posunu.

Zahájení

- Stisknutím tlačítka „PAUZA“ v režimu prohlížení můžete nastavit časový posun.

Režimy přehrávání

V průběhu přehrávání můžete provést následující akce:

• Stiskněte tlačítko „PAUZA“ pro přerušení přehrávání.
- Stiskněte tlačítko „DOPŘEDU“ pro zrychlené přehrávání vpřed
• Stiskněte tlačítko „DOZADU“ pro zrychlené přehrávání vzad.
- Stiskněte tlačítko „STOP“ pro návrat do živého TV vysílání.

Pro nahrávání s časovým posunem použijte USB 2.0, pevný disk nebo USB flash disk známých značek.

Některá USB zařízení nemusí být přehrávačem podporována.

Nahrávání

Okamžité nahrávání

• V režimu prohlížení stiskněte tlačitko „NAHRÁVÁNÍ“ pro okamžité nahrávání aktuálního programu.
• Stiskněte tlačítko „NAHRÁVÁNI“ znova pro zadání délky.
• Stiskněte tlačítko „STOP“ pro ukončení nahrávání, poté se vám zobrazí okno s potvrzením.
  Zvolte možnost „ANO“ pro ukončení nahrávání nebo zvolte možnost „NE“ a pokračujte v nahrávání.

Nastavení časového nahrávání s pomocí EPG

Vybereme v EPG pořad a stiskneme zelené tlačítko pro nastavení časovače (viz popis pod EPG). Otevře se tabulka pro nastavení časovače, kde jsou přednastavené hodnoty programu, data a času.

Zvolíme další nastavení viz popis výše, tj služba časovače - kanál/nahrávání. Můžete také změnit již přednastavené hodnoty - program, datum čas a trvání. Tyto hodnoty jsou přednastaveny dle údajů vysílaných v EPG.

ŘEŠENÍ PROBLÉMŮ

V některých oblastech může být digitální signál pozemního vysílání slabý. V tomto případě doporučujeme použít anténu se zesilovačem pro zesílení slabého signálu některých kanálů.

Problém	Možná příčina Řešení
Světelný indikátor v pohoto-vostním režimu nesvítí.	Napájecí kabel je odpojený.Je spálená pojistka.	Zapojte hlavní napájecí kabel.Zkontrolujte pojistky.
Žádný nebo slabý signál.	1. Signál je příliš slabý.2. Anténa je špatně nastavená.	1. Upravte nasměrování antény.4. Anténu správně nastavte.
Vyhledávání kanálu nefunguje.		Ujistěte se, že nastavení antényv hlavní nabídce přehrávače je správné.
Upozornění na kódovaný kanál.	Kanál je kódovaný.	Zvolte jiný kanál.
Dálkové ovládání nereaguje.	Přijímač je vypnutý.Ovladač není správně nasměrovaný.Přední strana přehrávače je zastíněná.Baterie jsou vybité.	Zapojte hlavní napájecí kabel do zásuvky.Nasměrujte ovladač na přední stranu přehrávače.Uvolněte prostor před přední stranou přehrávače.Vyměňte baterie.
Nikde není uvedeno heslo.		Výchozí heslo je vždy 0000.
Není slyšet zvuk.	Zvolený kanál má signál, ale nemá zvuk.	Stiskněte tlačitko Audio a ujistěte se,že zvolený kanál má zvuk.
Dálkové ovládání nefunguje.	1. Je třeba vyměnit baterie v ovladači.2. Mezi ovladačem a přehrávačem je překážka, která brání v přenosu signálu.	1. Vyměňte baterie2. Ujistěte se, že mezi ovladačema přehrávačem nejsou žádnépředměty, které by bránily přenosusignálu.
Po přemístění přehrávače do jiné místnosti jste zjistili, že už nepřijímáte digitální signál.	Přesunutím se mohla snížit sílasignálu přijímaná přehrávačem.	Zkuste přímý přenos signálu přesanténu.

Potřebujete poradit s nastavením a provozem TESLA DVB-T2 přijímače?

Přečtěte si nejdříve „Časté otázky/Diskuze” na stránce produktu prosím.

TESLA Duplex T2

www.tesla-electronics.eu/set-top-boxy-dvb-t2/tesla-duplex-t2-dual--dvb-t2-prijimac--h-265--hevc-/

Popis Plíslušenství (10) Podobné produkty (5) Ke stažení (2) Časté dotazy/Diskuze Hodnocení (2)

Pridat komentár

Nejnovější firmware pro TESLA Duplex T2 naleznete v záložce „Ke stažení”.

TECHNICKÁ SPECIFIKACE

TUNER	RF VSTUPNÍ KONEKTOR x1(IEC-TYP, IEC169-2, FEMALE)RF VÝSTUPNÍ KONEKTOR x1(IEC-TYP, IEC169-2, MALE (PRŮCHOZÍ SMYČKA)FREKVENČNÍ ROZSAH:174MHz~230MHz(VHF)470MHz ~862MHz (UHF)ÚROVEŇ SIGNÁLU:-15 ~ -80 dbm
DEKODÉRObrazový dekodérZvukový dekodérVSTUPNÍ RYCHLOSTOBR. FORMÁTOBR. VÝSTUPMODULACE	H.265/HEVCMPEG-2 MP@HL, AVC/H.264 HP@L4.1MPEG-4 ASPMPEG-1/2PCM/AACICE958 SPDIFmax. 48 Mbit/s4:3/16:9HDMI, SCARTQPSK, 16QAM, 64QAM
KONEKTORYTUNERSCARTSPDIFDATA PORTHDMLAN	ANTÉNNÍ VSTUP, 1x, RF VÝSTUPNÍ SMYČKA, 1xTV VÝSTUP, 1xKOAXIÁLNÍ, 1xUSB PORT 2.0, 2xHDMI VÝSTUPETHERNET, 1x
NAPÁJECÍ ZDROJVSTUPNÍ NAPĚTÍ	12 V--- 1 A

DOLBY.

DIGITAL PLUS

Vyrobeno v licenci společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

PROHLÁŠENÍ O SHODĚ

My, INTER-SAT LTD, org. složka, prohlašujeme, že toto zařízení je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na www.tesla-electronics.eu.

Tento produkt splňuje požadavky Evropského Unie.

Pokud je tento symbol přeškrtnutého koše s kolem připojen k produktu, znamená to, že na produkt se vztahuje evropská směrnice 2002/96/ES.

Informujte se prosím o místním systému separovaného sběru elektrických a elektronických výrobků. Postupujte prosím podle místních předpisů a staré výrobky nelikvidujte v běžném domácím odpadu. Správná likvidace starého produktu pomáhá předejít potenciálním negativním důsledkům pro životní prostředí a lidské zdraví.

Design a specifikace mohou být změněny bez předchozího upozornění, tiskové chyby vyhrazeny.

TESLA

TESLA Duplex T2

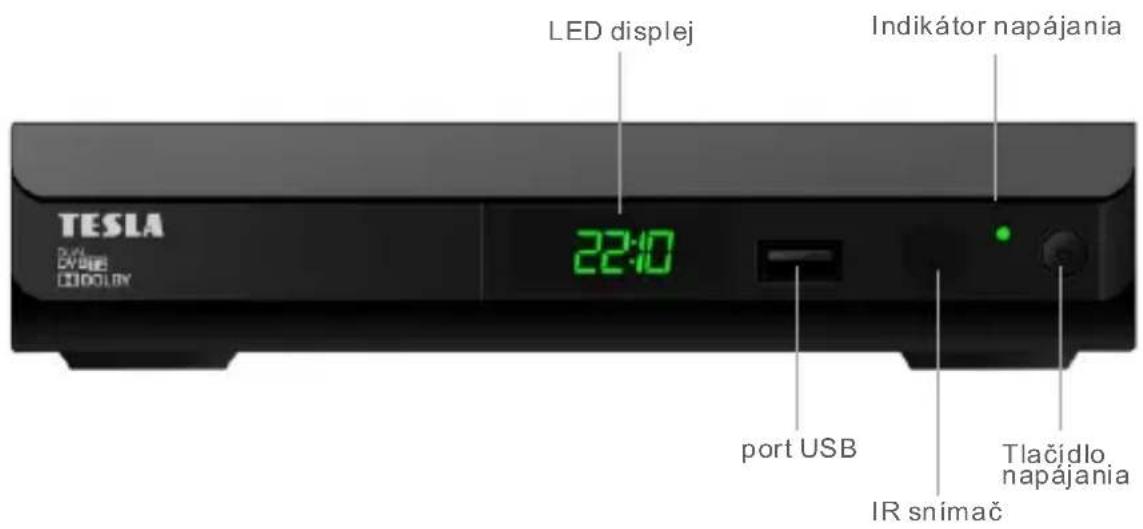

Predný panel

LED displej Indikátor napájania TESLA 22:10 port USB Tlačídlo. napájania IR snímač

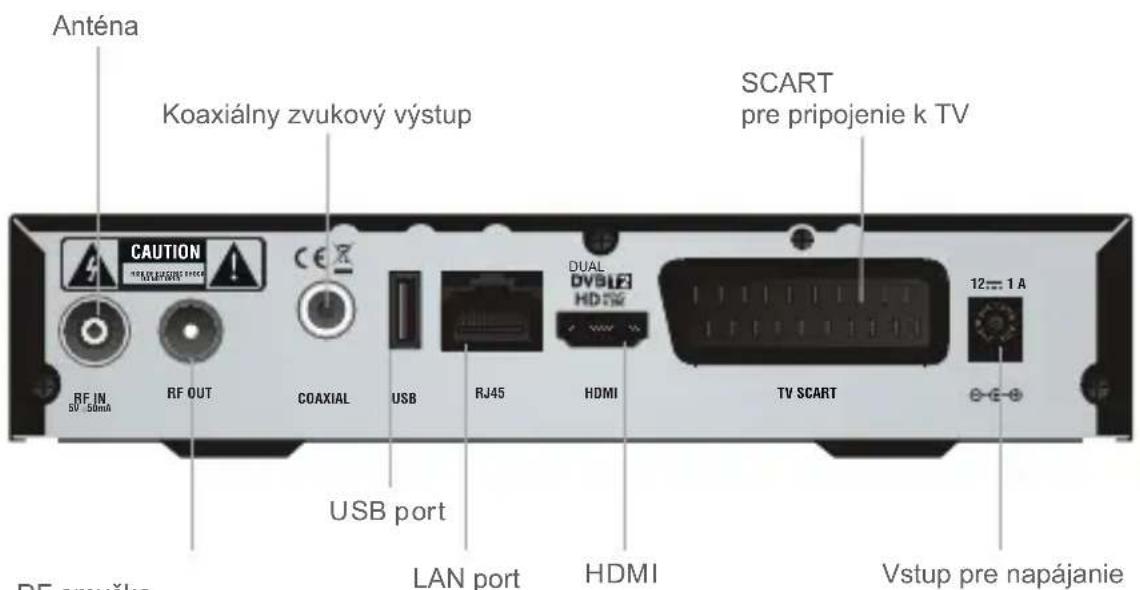

Zadný panel

Anténa Koaxiálny zvukový výstup SCART pre pripojenie k TV RF IN 50 - 50mm RF OUT COAXIAL USB RJ45 HDMI TV SCART 12:1 A USB port LAN port HDMI Vstup pre napájanie RF smvěko

Automatické ladenie kanálov

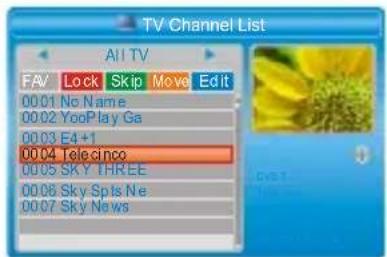

① V menu Úpravy kanálů označte „Seznam TV kanálů” nebo „Seznam rádiových kanálů” pro vstup do menu.
② Stiskněte tlačitko nebo pro označení požadovaného kanálu, ▲ stiskněte tlačitko „OK” pro zobrazení náhledu kanálu.

TV Channel List All TV FA/ Lock Skip Move Edit 00.01 No Name 00.02 YooPlay Ga 00.03 E4+1 00.04 Telecinco 00.05 SKY THREE 00.06 Sky Spts Ne 00.07 Sky News

Služba časovača: Kanál/Záznam

Tlačidlo "EXIT": Pro návrat do vyšší úrovně adresáře

Pre nahrávanie s časovým posunom použíte prosím USB 2.0 disk

TimeShift (časový posun)

1. Automaticky: V režime prezerania sa časový posun nastaví automaticky.
2. Prerušenie: Stlačením tlačidla „PAUZA“ v režime prezerania môžete nastavit časový posun.
3. Vypnuté: Vypne funkciu časového posunu.

Začatie

- Stlačením tlačidla „PAUZA“ v režime prezerania môžete nastavit časový posun.

Režimy prehrávania

Ukončit' časový posun

Stlačte tlačidlo „STOP“ a ukončite časový posun.

POZNAMKA:

Popis Příslušenství (10) Podobné produkty (5) Ke stažení (2) Časté dotazy/Diskuze Hodnocení (2) Přidot komentař

Najnovší firmware pre TESLA Duplex T2 nájdete v záložke „Ke stažení”.

TECHNICKÁ ŠPECIFIKÁCIA

TUNER	RF VSTUPNÝ KONEKTOR x1(IEC-TYP, IEC169-2, FEMALE)RF VÝSTUPNÝ KONEKTOR x1(IEC-TYP, IEC169-2, MALE (PRIECHODZIA SLUČKA)FREKVENČNÝ ROZSAH:174MHz~230MHz(VHF)470MHz ~862MHz (UHF)ÚROVEŇ SIGNÁLU:-15 ~ -80 dbm
DEKODÉRObrazový dekodérZvukový dekodérVSTUPNÍ RYCHLOSTOBR. FORMÁTOBR. VÝSTUPMODULÁCIA	H.265/HEVCMPEG-2 MP@HL, AVC/H.264 HP@L4.1MPEG-4 ASPMPEG-1/2PCM/AACICE958 SPDIFmax. 48 Mbit/s4:3/16:9HDMI, SCARTQPSK, 16QAM, 64QAM
KONEKTORYTUNERSCARTSPDIFDATA PORTHDMLAN	ANTÉNNÍ VSTUP, 1x, RF VÝSTUPNÁ SMYČKA, 1xTV VÝSTUP, 1xKOAXIÁLNY, 1xUSB PORT 2.0, 2xHDMI VÝSTUPETHERNET, 1x
NAPÁJACÍ ZDROJVSTUPNÉ NAPÄTIE	12 V--- 1 A

DOLBY.

DIGITAL PLUS

Vyrobeno v licenci společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

VYHLÁSENIE O ZHODE

My, INTER-SAT LTD, org. zložka, vyhlasujeme, že toto zariadenie je v súlade so smernicou 2014/53 / EÚ.
