Typ produktu	Volně stojící plynový sporák
Značka	Mora
Model	VDP 645 GB8
Celkové rozměry (výška x šířka x hloubka)	850 mm x 600 mm x 600 mm
Hmotnost	Přibližně 50 kg
Napájení	Varná deska: plyn (zemní plyn/LPG přestavitelný); Trouba: elektrická 220-240 V, 50/60 Hz
Počet plynových hořáků	4 (včetně tříokruhového hořáku pro vaření na wok)
Typ zapalování	Automatické elektrické zapalování
Typ trouby	Elektrická trouba s ventilátorem
Objem trouby	65 litrů
Funkce trouby	Statické teplo, ventilátor, gril, spodní ohřev, rozmrazování
Rozsah teplot (trouba)	50°C - 250°C
Třída energetické účinnosti (trouba)	A
Typ ovládání	Otočné ovladače a digitální časovač
Vnitřní osvětlení	Ano
Čištění	Smaltovaný vnitřek; snadno čistitelná varná deska
Bezpečnostní prvky	Bezpečnostní zařízení proti zhasnutí plamene u plynových hořáků, dětská pojistka, ochrana proti přehřátí
Dostupnost náhradních dílů	Rošty, kryty hořáků, police trouby, sklo dvířek, ovladače
Index opravitelnosti	Nehodnoceno; k dispozici servisní síť
Záruka	2 roky (podle podmínek)

Často kladené otázky - VDP 645 GB8 Mora

Jak přestavím varnou desku ze zemního plynu na LPG?

Varná deska je dodávána s tryskami pro zemní plyn. Pro přestavbu na LPG vyměňte trysky za ty, které jsou součástí sady (viz instalační manuál). Nastavte minimální plamen podle pokynů. Vždy se poraďte s kvalifikovaným technikem.

Proč se trouba nezahřívá?

Zkontrolujte, zda je trouba připojena k síti a zda je zapnutý jistič. Ujistěte se, že volič funkcí a termostat jsou nastaveny správně. Pokud problém přetrvává, může být vadné topné těleso nebo termostat; kontaktujte zákaznický servis Mora.

Jak vyčistím vnitřek trouby?

Použijte vlhký hadřík s jemným čisticím prostředkem. Nepoužívejte abrazivní čisticí prostředky nebo drátěnky. Na odolné skvrny použijte speciální čistič na trouby. Smaltovaný povrch se snadno čistí. Zabraňte připečení zbytků jídla.

Jaké je maximální zatížení police trouby?

Každá police unese až 10 kg rovnoměrně rozložené hmotnosti. Neklaďte těžké nádobí přímo na dno trouby. Používejte pozice polic doporučené v průvodci vařením.

Jak nastavím časovač?

Stiskněte tlačítko časovače a pomocí tlačítek +/- nastavte požadovaný čas. Trouba pípne, až čas vyprší. Pro odložený start viz manuál pro konkrétní postup programování.

Plamen na mém hořáku je nerovnoměrný. Co mám dělat?

Nejprve se ujistěte, že kryt hořáku je správně vycentrován a čistý. Ucpané otvory hořáku mohou způsobovat nerovnoměrný plamen; vyčistěte je párátkem. Pokud problém přetrvává, může být nutné seřídit šroub pro nastavení plamene. Kontaktujte servisního technika.

Mohu na varné desce použít wok?

Ano, levý přední hořák je tříokruhový wok hořák určený pro vaření na wok. Pro nejlepší výsledky použijte dodávaný stojan na wok, který zajistí stabilitu a správný kontakt s plamenem.

Jak vyměním žárovku v troubě?

Odpojte troubu od napájení. Sejměte kryt čočky otáčením proti směru hodinových ručiček. Vyměňte žárovku za halogenovou žárovku 25W odolnou do 300°C. Nasaďte zpět kryt čočky a obnovte napájení.

Co mám dělat, když je aktivována dětská pojistka?

Dětská pojistka se obvykle aktivuje stisknutím a podržením tlačítka (např. časovače) po dobu 3 sekund. Pro deaktivaci opakujte stejný úkon, dokud ikona zámku nezmizí. Podrobnosti naleznete v manuálu pro váš konkrétní model.

Jak získám náhradní díly nebo servis?

Kontaktujte místního prodejce Mora nebo autorizované servisní středisko. Uveďte model VDP 645 GB8 a sériové číslo (naleznete na výkonnostním štítku). Originální díly zajišťují bezpečnost a výkon.

NÁVOD K OBSLUZE VDP 645 GB8 Mora

Symboly a ich významy použité v tejto príručke:

1.1. Všeobecná bezpečnost 3

1.2. Bezpečnost detí 5

1.4. Účel použitia....5

1. INŠTALÁCIA....6

2.1. Pred použitím spotrebiča....6

3.2. Technické vlastnosti vstavané varné dosky 14

4.1. Prvné použitie....15

5.2. Čistenie ovládacieho panelu....17

5.3. Čistenie varná deska....17

1.1. Všeobecná bezpečnost'

- Ak je poškodený napájací kábel / zástrčka, spotrebič nepoužívajte. Kontaktujte autorizovaný servis.

• Uistite sa, že ste varná deska po každom použití vypli.

- Nepoužívajte parný čistič.

1.2. Bezpečnost' detí

2.1. Pred použitím spotrebiča

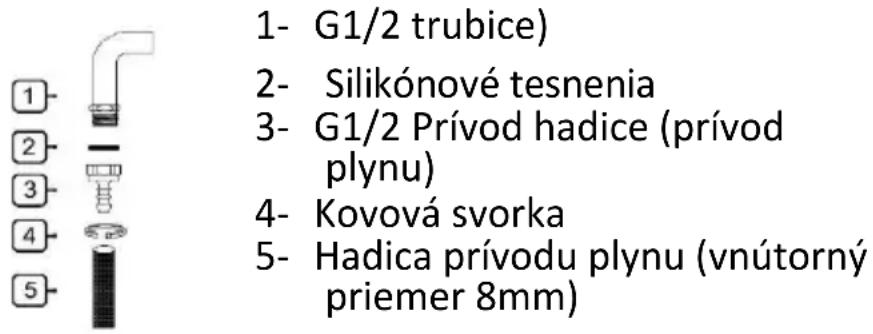

Pripevnenie spojovacích otvorov podložiek

Pred použitím sa uistite, že cez zapojenie neuniká plyn.

2.4.2. Napojenie na zemný plyn

1. Pripojte napájací kábel a aktivujte poistku.

2. Skontrolujte funkcie.

2.6.1. Prevod z propánbután-zemný plyn / zemný plyn-propánbután

A B C

Popis 12

2.7.3. Likvidácia starého spotrebiča

Informácie o likvidácii spotrebiča vám poskytne autorizovaný predajca alebo zberný dvor vo vašej obci. Pred likvidáciou spotrebiča odpojte napájací kábel a ak je, zlomte zámok krytu, aby nedošlo k ohrozeniu detí.

3. INFORMÁCIE O VÝROBKU:

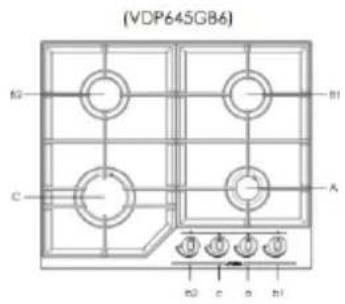

3.1. Prehl'ad

3.2. Technické vlastnosti vstavané varné dosky Hodnoty spotreby

	Propán-bután G30 30 mbar			Zemný plyn G20 20 mbar
	Vstrekovač (mm)	Výkon (kW)	Spotreba (g/h)	Vstrekovač (mm)	Výkon (kW)	Spotreba ( m^3 /h)
Malý hořák	0,50	1	73	0,70	1	0,095
Stredne rýchly horák	0,72	2	145	1,03	2	0,190
Rýchly horák	0,85	2,9	211	1,24	2,9	0,276
Wok horák	1,00	3,80	276	1,50	3,80	0,362

1: Pre nastavenie silného plameňa stlačte tlačidlo plynového sporáka a otočte ním proti smeru hodinových ručičiek.
2: Stlačte zapal'ovač v závislosti na vlastnostiach vášho sporáku.
3: Nastavte do požadovanej sily plameňa.
4: Po dokončení požadovaného varenia otočte gombíkom sporáku v smere hodinových ručičiek a vypnite horák.

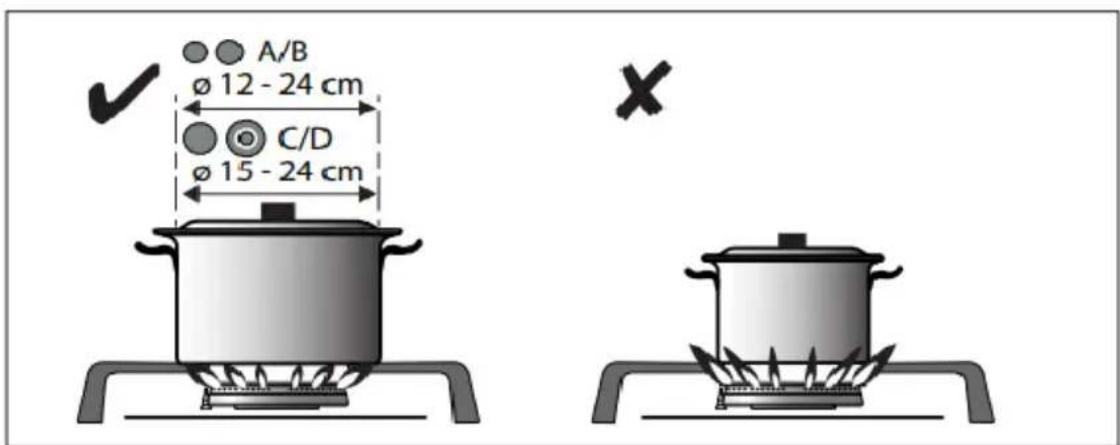

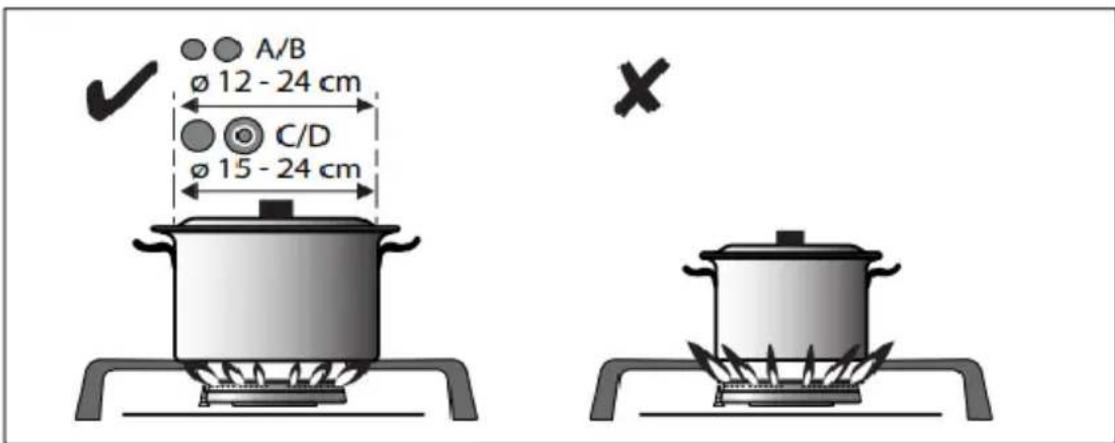

A/B Ø 12 - 24 cm C/D Ø 15 - 24 cm

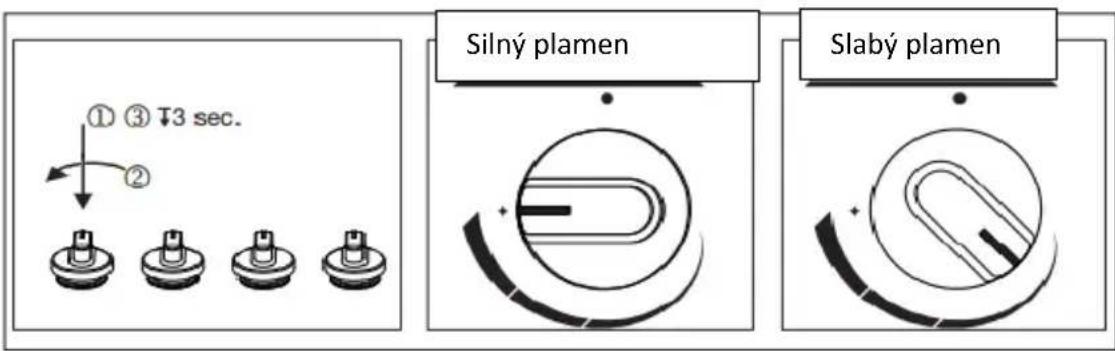

Kontrola:

(1) Stlačte

(2) Otočte dolava + pridržte stlačený

(3) Gombík pridržte 3 sekundy.

① ③ T3 sec. ② Silný plameň Slabý plameň

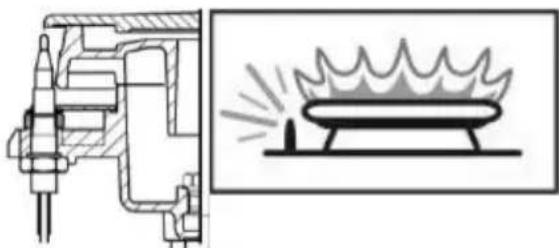

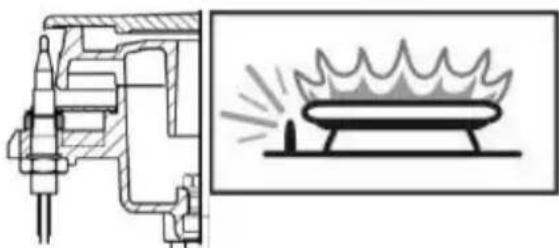

4.4. Bezpečnostné zariadenie priechodu plynu

1: Pre nastavenie silného plameňa stlačte tlačidlo plynového sporáka a otočte ním proti smeru hodinových ručičiek.

3: Po zapnutí stlačte a podržte tlačidlo po dobu 3-5 sekúnd, aby sa aktivoval bezpečnostný mechanizmus.

4: Ak sa po stlačení a uvoľnení tlačidla neaktivuje, zopakujte postup stlačením a podržaním tlačidla po dobu 15 sekúnd.

5: Nastavte do požadovanej sily plameňa.

5. Údržba a čistenie

Nebezpečenstvo úrazu elektrickým prúdom!

Pred čistením spotrebič odpojte zo siete, aby nedošlo k úrazu elektrickým prúdom.

K čištění nepoužívejte parní čističe.

5.2. Čistenie ovládacieho panelu

Ovládací panel a ovládacie gombík čistite vlhkou handričkou a utrite ho suchou handričkou.

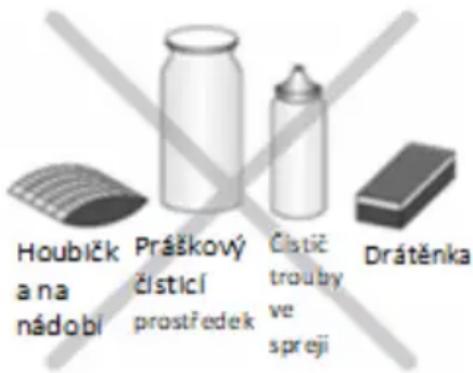

Hubka na ríad Práškový čistlaci prostried ok Čistič núry v sprejí Drôtenka

√ Spotrebič nie je zapojený do (uzemnenej) zásuvky. Uistite sa, že je spotrebič zapojený do zástrčky.
√ Poistka je spálená alebo deaktivovaná. Skontrolujte poistku v poistkovej skrini. Ak je poistka deaktivovaná, znova ju aktivujte.

Horák nehorí.

Plameň horáka je slabý.

Uživatelská příručka

Návod k instalaci

Instrukce pro recyklaci

VDP645GB6

VDP645GB8

VDP645GB9

Nejprve si prosím přečtěte tuto příručku!

Vážený zákazníku,

Rádi bychom, abyste z tohoto spotřebiče, který je vyráběn ve vysoké kvalitě v moderním závodě, získali co nejlepší možné využití.

Z tohoto důvodu si před použitím spotřebiče pozorně přečtěte tuto příručku a uschovejte ji pro budoucí použití. Pokud spotřebič předáte někomu jinému, poskytněte jej prosím spolu s uživatelskou příručkou. Při používání spotřebiče dodržujte všechny instrukce a upozornění uvedené v příručce a postupujte dle pokynů.

Symboly a jejich významy použité v této příručce:

	Důležité informace a užitečné tipy během užívání
	Varování před nebezpečím pro život a majetek
	Varování před úrazem elektrickým proudem
	Varování před rizikem vzniku požáru
	Varování před horkými povrchy

Uživatelská příručka vám pomůže používat spotřebič efektivně a bezpečně.

• Před instalací a spuštěním spotřebiče si prosím přečtěte uživatelskou příručku.
• Vždy dodržujte příslušné bezpečnostní pokyny.
• Uživatelskou příručku uschovejte na místě, které je v případě potřeby v budoucnu snadno dostupné.
• Přečtěte si prosím i ostatní dokumentaci dodávanou se spotřebičem. Prosím mějte na paměti, že tato uživatelská příručka se může vztahovat také na jiné modely. Rozdíly mezi modely jsou jasně uvedeny v příručce.

OBSAH

1. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY....3

1.1. Obecná bezpečnost....3

1.2. Bezpečnost dětí....5

1.3. Bezpečnost při práci s elektrickým spotřebičem 5

1.4. Účel použití 5

1. INSTALACE....6

2.1. Před použitím spotřebiče 6

2.2. Instalace a zapojení....7

2.3. Připojení kabelu 10

2.4. Zapojení plynu....10

2.5. Kontrola izolace....12

2.6. Finální kontrola ....12

2.7. Likvidace spotřebiče....13

1. INFORMACE O VÝROBKU:......14

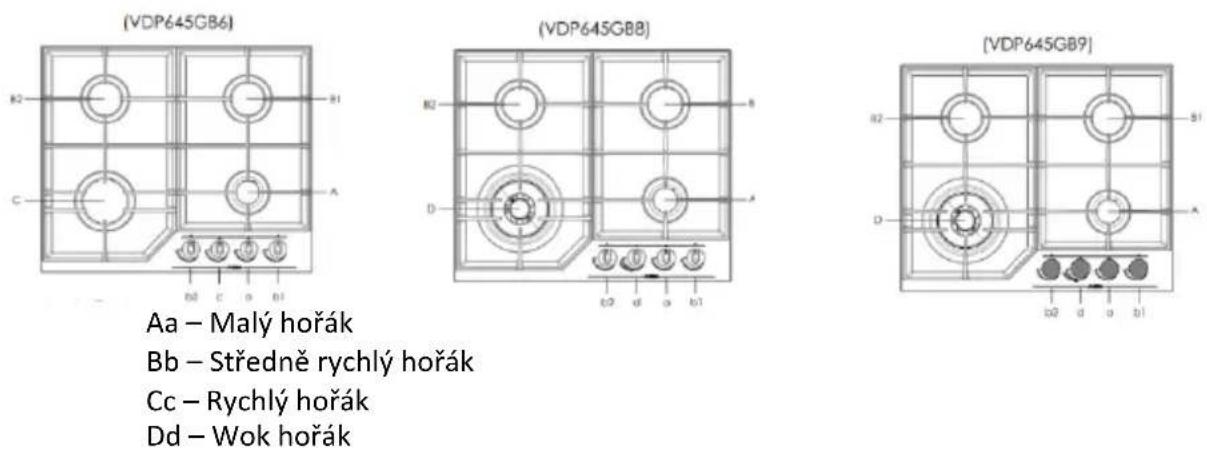

3.1. Přehled....14

3.2. Technické vlastnosti vestavěné varné desky 14

1. Používání varná deska 15

4.1. První použití 15

4.2. První čištění 15

4.3. Popis použití plynového varná deska : 15

4.4. Bezpečnostní zařízení průchodu plynu....16

1. Údržba a čištění......16

5.1. Obecné informace....16

5.2. Čištění ovládacího panelu 17

5.3. Čištění varná deska 17

1. Navrhovaná řešení problémů....18

1. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Tato část obsahuje bezpečnostní pokyny, které vám pomohou zabránit fyzickému zranění nebo poškození majetku. Nedodržením těchto pokynů dojde ke ztrátě nároku na záruku.

1.1. Obecná bezpečnost

- Tento spotřebič není určen k použití osobami (včetně dětí), které nemají potřebné informace nebo zkušenosti nebo jsou fyzicky, smyslově nebo kognitivně indisponováni, ledaže by byli pod dohledem osoby, která zajistí jejich bezpečnost nebo poskytne pokyny k používání spotřebiče. Děti by měly být pod dohledem a nikdy by jim nemělo být dovoleno hrát si se spotřebičem.

- Kabel varná deska zapojte do uzemněné elektrické zásuvky s pojistkou hodnoty uvedené v tabulce „Technické údaje“. Uvědomte si, že pokud budete používat varná deska přes transformátor nebo bez transformátoru, musí rozvod s uzemněním provést kvalifikovaný elektrikář. Pokud je spotřebič používán bez řádného uzemnění v souladu s platnými místními předpisy, naše společnost neodpovídá za vzniklé škody.

- Pokud je poškozen napájecí kabel/zástrčka, spotřebič nepoužívejte. Kontaktujte autorizovaný servis.

- Pokud je spotřebič poškozen a to se jeví jako vážná závada, nepoužívejte jej.

- Neprovádějte na spotřebiči žádné opravy ani úpravy. Některé problémy ale můžete vyřešit; viz navrhovaná řešení problémů na straně 18.

- Nikdy nemyjte spotřebič stříkáním nebo nalitím vody na něj. Hrozí nebezpečí úrazu elektrickým proudem!

- Nepoužívejte spotřebič za podmínek, kdy je váš úsudek ovlivněn vlivem užívání léků a/nebo alkoholu.

- Během provádění instalace, údržby, čištění a opravy odpojte spotřebič z elektrické sítě.

- Instalaci a opravy nechejte vždy provádět autorizovaným servisem. Výrobce nenese žádnou odpovědnost za jakékoli škody způsobené zásahem neoprávněnými osobami a v tomto případě záruka na spotřebič zanikne.

- Při použití alkoholu během vaření budťe opatrní. Pokud se alkohol vypařuje při vysokých teplotách, může se při kontaktu s horkými povrchy vznítit a způsobit požár.

- Nezahřívejte uzavřené plechovky a skleněné nádoby. V důsledku tlaku může sklenice explodovat.

- Neumístujte do blízkosti varná deska hořlavý materiál, protože jeho okraje jsou během provozu horké.

- Udržujte větrací otvory úplně otevřené.

- Během používání může být varná deska horký. Nedotýkejte se horkých částí, topných prvků apod.

- Ujistěte se, že jste varná deska po každém použití vypnuli.

• Varná deska a jeho přístupné části jsou během používání horké.

- Nedotýkejte se varná deska během provozu.

- K čištění skla nepoužívejte ostré nebo drátěné nástroje; mohou totiž poškodit vaši varnou desku.

- Při používání varná deska buďte opatrní, protože přehřátý olej může způsobit požár.

- V případě vzniku požáru se nesnažte hasit oheň vodou; okamžitě vytáhněte kabel varná deska ze zásuvky a oheň přikryjte mokrou přikrývkou.

- Nepoužívejte parní čistič.

- Pokud se sklo varná deska rozbije, vypněte všechny hořáky a elektrický topný článek a odpojte spotřebič od napájení; nedotýkejte se povrchu spotřebiče a nepoužívejte jej.

- K čištění skla varné desky nikdy nepoužívejte abrazivní materiály ani ostré kovové drátěnky, které by mohly poškodit povrch a rozbít sklo.

- Nepoužívejte varná deska na plastových, hořlavých nebo na teplo citlivých materiálech.

• Hrnce umístěné na varná deska musí být vhodné velikosti.

- Nečistěte knoflíky a povrchy z nerezové oceli varné desky drátěnkou; nepoužívejte Scotch-Brite

- Pokud plamen hořáku náhodně zhasne, hořák se kontrolovaným způsobem vypne a nehoří nejméně 1 minutu.

1.2. Bezpečnost dětí

Exponovaná část spotřebiče se během používání a po použití zahřívá, proto udržujte děti mimo dosah spotřebiče, dokud nevychladne.

- UPOZORNĚNÍ: Během používání grilu mohou být přístupné části horké. Děti byste měli udržovat mimo dosah spotřebiče.

- Děti do 8 let by se neměly dotýkat spotřebiče, pokud nejsou pod dozorem dospělé osoby.

- Tento spotřebič mohou používat osoby starší 8 let /tělesně, duševně nebo kognitivně postižené za předpokladu, že jsou informovány o rizicích a bezpečném používání výrobku.

- Dětem by nemělo být dovoleno si se spotřebičem hrát. Čištění a údržbu spotřebiče nesmí provádět děti, pokud nejsou pod dozorem dospělé osoby.

- Obalové materiály mohou být pro děti nebezpečné. Obalový materiál uchovávejte mimo dosah dětí nebo vyhod'te do odpovídajícího sběrného kontejneru na recyklovatelné odpady.

1.3. Bezpečnost při práci s elektrickým spotřebičem

- Veškeré práce na elektrických zařízeních a systémech musí provádět autorizovaná a kvalifikovaná osoba.

- Tento spotřebič není určen k použití se systémem dálkového ovládání.

- V případě jakékoli poruchy spotřebič vypněte nebo odpojte napájení. Toto provedte vypnutím pojistky mimo dům.

- Ujistěte se, že hodnota napájení pojistky odpovídá aktuálnímu napájení spotřebiče.

1.4. Účel použití

Tento spotřebič je určen pro domácí použití. Průmyslové použití není povoleno.

“UPOZORNĚNÍ: Tento produkt by se měl používat pouze pro účely vaření. Není určen pro jiné účely jako je vytápění místnosti apod.”

Výrobce neodpovídá za žádné škody, které mohou vzniknout nesprávným použitím nebo které mohou nastat během přepravy. Záruční doba zakoupeného spotřebiče je 10 let. Toto je doba, během které musí výrobce uchovávat náhradní díly nezbytné pro použití spotřebiče uvedeným způsobem.

2. INSTALACE

2.1. Před použitím spotřebiče

Ujistěte se, že elektrický a/nebo plynový rozvod vyhovuje. Pokud ne, te kvalifikovaného technika a instalačního řemeslníka provést nezbytná ření.

Zákazník odpovídá za přípravu místa, kde bude spotřebič umístěn a za tění elektrického a/nebo plynového rozvodu.

Při instalaci spotřebiče musíte dodržovat pravidla uvedená v místních pisech pro elektrický a/nebo plynový rozvod.

Před instalací spotřebič zkontrolujte, zda není poškozený. Pokud je řebič poškozen, neinstalujte jej. Poškozené spotřebiče mohou stavovat riziko pro vaši bezpečnost.

Práce na plynovém spotřebiči a systému musí být prováděny rizovanými a kvalifikovanými osobami.

Spotřebiče nemají systém pro vypouštění plynu, ke kterému může v důsledku spalování. Instalace a připojení spotřebiče musí být edeno v souladu s platnými předpisy pro instalaci. Ujistěte se, že je těno větrání.

Vzduch potřebný pro spalování se odebírá ze vzduchové komory a něné plyny jsou emitovány přímo do místnosti.

Pro bezpečný provoz vašeho spotřebiče je nutná dobrá ventilace vnosti. Pokud není k dispozici žádné okno nebo dveře pro větránínosti, musí být nainstalován dodatečný větrací systém.

Podlahová plocha kuchyně by měla být větší než 8 m². Prostor kuchyně by měl být větší než 20 m³.

Odvod spalin musí být 1,80 m nad zemí a s průměrem 150 mm a musí být odveden přímo do atmosféry.

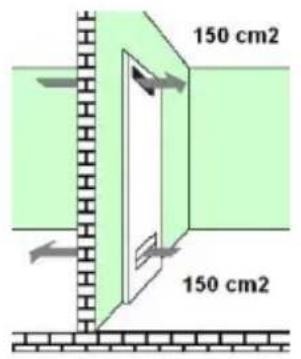

Větrání by mělo být nejméně 75 cm², v blízkosti kuchyňské podlahy a otevřené do vnější atmosféry.

75 cm2

150 cm2 150 cm2

2 75 cm2 75 cm2

2.2. Instalace a zapojení

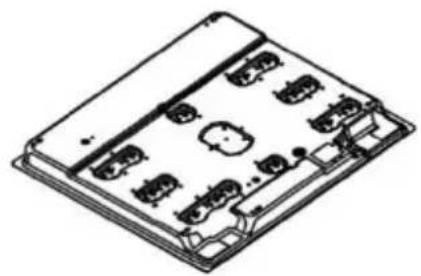

2.2.1. Příprava vestavěné varné desky před instalací

Popis 1

V případě výrobků z nerezové oceli naneste silikon na povrch z nerezové oceli a v případě skleněných výrobků naneste na povrch skla.

Silikon umístěný v balení naneste kolem varné desky, jak je znázorněno na obrázku.

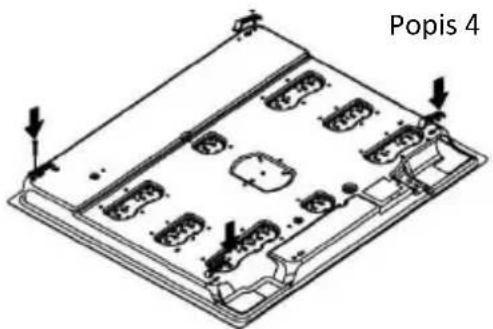

Popis 4

Připevnění spojovacích otvorů podložek

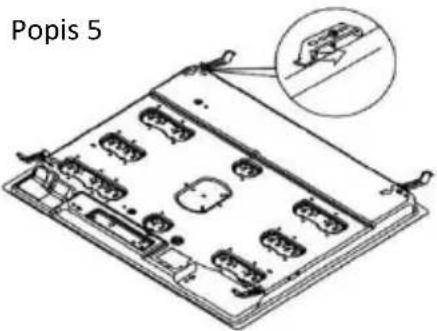

Popis 5

Umístěte montážní podložky jak je znázorněno na obrázku.

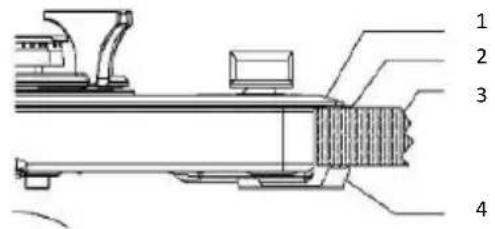

Popis 6

1. Sklo
2. Silikonové těsnění
3. Podložka 7. Povrch desky
4. Připojovací aparát
5. Šroubek

5 6 7 8 9

1. Horní podložka
2. Silikonové těsnění
3. Spojovací kolíky

Varná deska má těsnění, které zabraňuje úniku tekutin z dutin do spodní části. Instalaci tohoto těsnění můžete provést podle obrázku výše. Otočte varnou desku dnem vzhůru, odstraňte těsnící pásku z pryže a přilepte ji k varné desce: oba konce těsnění se musí vzájemně střetnout. Namontujte připojovací aparát pomocí šroubku, jak je znázorněno v popisu 5. Umístěte varnou desku do otvoru na kuchyňské desce.

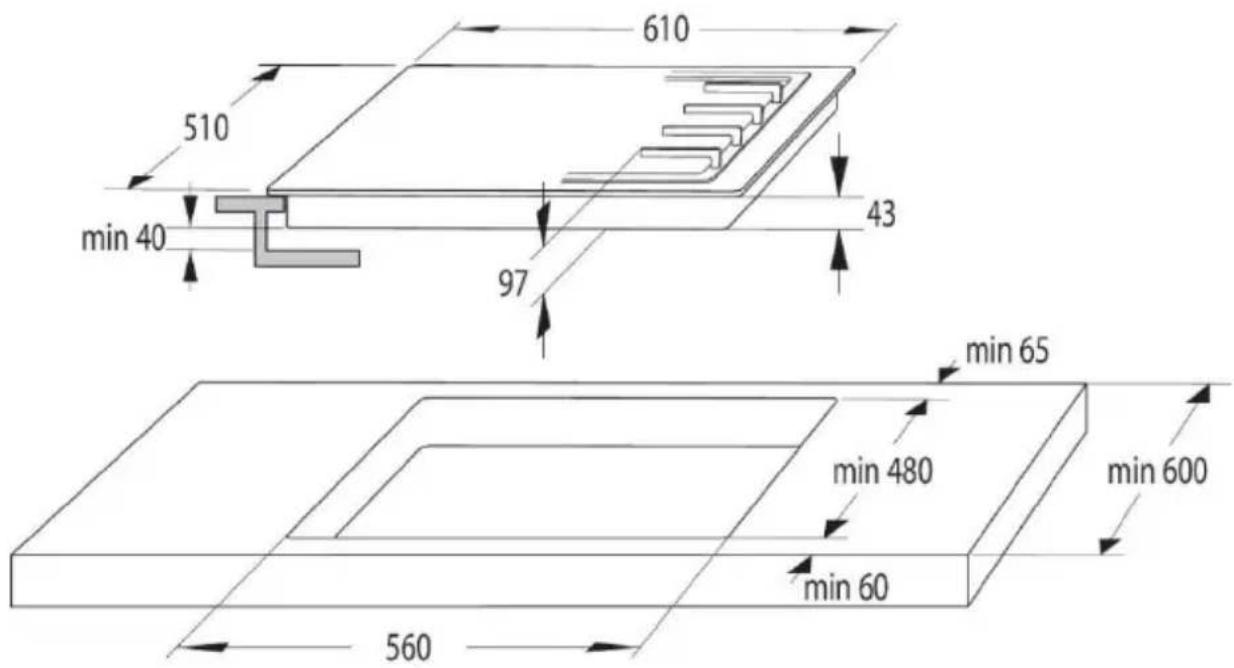

Rozměry spotřebiče

Popis 7

610 510 min 40 97 43 min 65 min 480 min 600 560

Popis 7 ukazuje rozměry v jakých by měla být pracovní deska vyříznuta pro instalaci varné desky. Vsad'te varná deska do otvoru v pracovní desce, který jste si dle rozměrů připravili. Pokud chcete varná deska používat nad vestavěnou troubou, věnujte pozornost obrázkům 8 a 9 pro správnou cirkulaci vzduchu mezi varná deskaem a troubou.

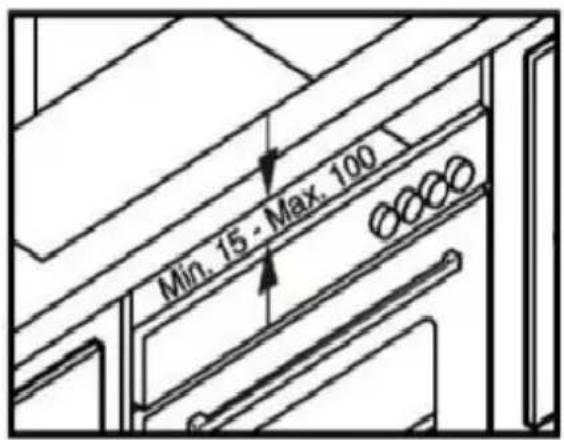

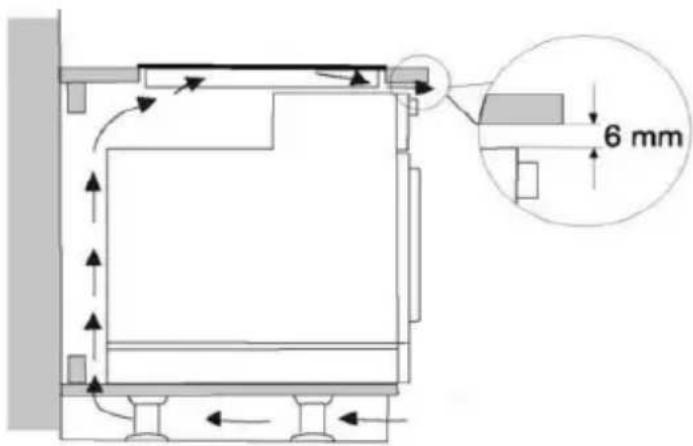

Figure 8

Min. 15 - Max. 100 8000

6 mm

Popis 9

Začněte používat po odstranění ochranného filmu z povrchu nerezové oceli.

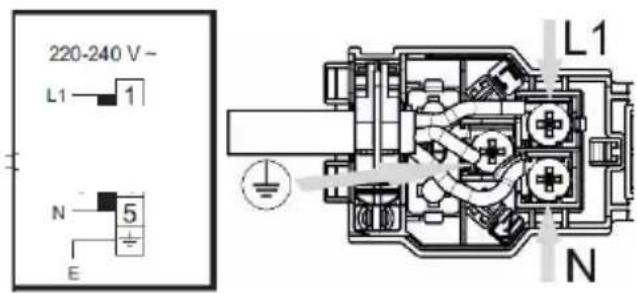

2.3. Připojení kabelu

Pro užívání spotřebiče musíte použít uzemněnou zásuvku!!

Výrobce neodpovídá za žádné škody, které mohou nastat, pokud je spotřebič používán bez uzemnění.

Nebezpečí úrazu elektrickým proudem, zkratu nebo požáru v důsledku nesprávné instalace! Spotřebič musí být připojen k síti pouze autorizovanou a kvalifikovanou osobou; záruka na spotřebič začíná pouze v případě správné instalace.

Nebezpečí úrazu elektrickým proudem, zkratu nebo požáru v důsledku poškozeného napájecího kabelu! Napájecí kabel nesmí být drcen, ohýbár ani propíchnut, ani nesmí přijít do kontaktu s horkými částmi spotřebiče. Pokud je napájecí kabel poškozen, musí jej vyměnit kvalifikovaný elektrikář.

• Údaje o síťovém napájení musí odpovídat typovému štítku spotřebiče. Typový štítek je umístěn na zadní nebo spodní straně spotřebiče.
• Napájecí kabel spotřebiče musí odpovídat technickým údajům a spotřebě elektrické energie.

Nebezpečí úrazu elektrickým proudem! Před prováděním jakýchkoli prací na elektrické síti prosím odpojte spotřebič od napájení.

220-240 V - L1 1 N 5 E L1 N

2.4. Zapojení plynu

Veškeré práce na plynových spotřebičích a systémech musí být prováděny kvalifikovanými a oprávněnými osobami.

Před instalací se ujistěte, že podmínky místní distribuce (typ a tlak plynu) odpovídají nastavení spotřebiče.

2.4.1. Plynová přípojka

Zajistěte, aby plynová hadice a plynový přetlakový ventil, který používáte na hořáku, byly bezpečné. Připojte hadici přívodu plynu k hadici na zadní straně varná deska a utáhněte ji pomocí svorky a šroubováku (obrázek 10). Ujistěte se, že je pevně utáhněte.

Hadice pro přívod plynu do varná deska by neměla být delší než 1500 mm. Tlak redukčního ventilu používaného pro propanbutan musí být 300 mmSS a ventil musí být certifikován.

Hadice přívodu plynu nesmí procházet horkou částí na zadní straně spotřebiče. Teplota hadice přívodu plynu nesmí překročit 90 °C (stupňů).

Před použitím se ujistěte, že přes zapojení neuniká plyn.

1 2 3 4 5

1- G1/2 trubice)
2- Silikonové těsnění
3- G1/2 Přívod hadice (přívod plynu)
4- Kovová svorka
5- Hadice přívodu plynu (vnitřní průměr 8mm)

Popis 10

2.4.2. Napojení na zemní plyn

1- G1/2 trubice)
2- Silikonové těsnění
3- G1/2 NG hadice (hadice na zemní plyn splňující normu EN 14800)

Popis 11

Pokud je váš spotřebič nastaven na zemní plyn, nechte jej připojit firmou pracující pro vaší distribuční společnost zemního plynu. Připojení spotřebiče na zemní plyn je "1/2". Chcete-li převést váš spotřebič z propanbutanu na zemní plyn nebo ze zemního plynu na propanbutan, obraťte se na nejbližší servisní společnost a nechte ji provést nezbytná nastavení pro převod plynu.

Otevřete ventil pro redukci tlaku nebo ventil na zemní plyn a nanesením velkého množství napěněné vody na přípojku zkontrolujte, zda nedochází k úniku plynu.

Nikdy se tuto kontrolu nepokoušejte dělat s plamenem.

2.6. Finální kontrola

1. Připojte napájecí kabel a aktivujte pojistku.
2. Zkontrolujte funkce.

2.6.1. Převod z propanbutanu-zemní plyn / zemní plyn-propanbutan

A B C

Popis 12

Sejměte kryt hořáku a hořák, jak je znázorněno na obrázku 12. Vyjměte vstřikovač pomocí 7-mi hranného šroubováku, jak je znázorněno na obrázku 12.1.

Nainstalujte vstřikovač (D), který má být převeden, jak je znázorněno na obrázku 12.2.

(viz. tabulka 1).

Vyměňte hořák podle obrázku 12.3.

Po přeměně zapněte hořáky a vyjměte tlačítko na ovládacím panelu a upravte délku plamene utažením nebo uvolněním šroubu na plynovém ventilu (na kohoutku 12.4) nebo na hřídeli ventilu.

2.7. Likvidace spotřebiče

2.7.1. Likvidace obalů

Obalové materiály jsou pro děti nebezpečné. Obalové materiály uchovávejte mimo dosah dětí.

Obaly spotřebiče jsou vyrobeny z recyklovatelných materiálů. Roztřidte a vyhodte je v souladu s pokyny pro třídění odpadu. Nevyhazujte je do běžného domovního odpadu.

2.7.2. Později uskutečněná přeprava

- Spotřebič uchovávejte v původní krabici a přenášejte jej v této krabici. Postupujte podle pokynů uvedených na krabici. Pokud není k dispozici originální krabice, zabalte produkt do blistrového obalového materiálu nebo silné lepenky a přelepte lepicí páskou.

• Pevně připevněte hořáky a podložky pod hrnce lepicí páskou.
• Na spotřebič neumistujte žádné předměty. Spotřebič by měl být přepravován ve svislé poloze.
• Po vybalení zkontrolujte celkový vzhled spotřebiče, zda nedošlo k poškození během přepravy.

2.7.3. Likvidace starého spotřebiče

Dosloužilý spotřebič zlikvidujte ekologickým způsobem.

Tento spotřebič je označen značkou (WEEE), která znamená, že elektrický a elektronický odpad musí být recyklován odděleně. Tento symbol znamená, že se spotřebičem musí být zacházeno nebo musí být rozebrán v souladu se směrnicí EU 2002/96/ES, aby se minimalizoval dopad na životní prostředí. Pro další informace můžete kontaktovat příslušné místní a regionální instituce. Elektronické výrobky, které nejsou předmětem kontrolovaného sběru odpadu, mohou představovat potenciální riziko pro životní prostředí i lidské zdraví v důsledku škodlivých látek, které obsahují.

Informace o likvidaci spotřebiče vám poskytne autorizovaný prodejce nebo sběrný dvůr ve vaší obci. Před likvidací spotřebiče odpojte napájecí kabel a pokud je, zlomte zámek krytu, aby nedošlo k ohrožení dětí.

3. INFORMACE O VÝROBKU:

3.1. Přehled

Aa – Malý hořák
Bb – Středně rychlý hořák
Cc – Rychlý hořák
Dd – Wok hořák

3.2. Technické vlastnosti vestavěné varné desky

Hodnoty spotřeby

	Propan-butan G30 30 mbar			Zemní plyn G20 20 mbar
	Vstřikovač (mm)	Výkon (kW))	Spotřeba (g/h)	Vstřikovač (mm))	Výkon (kW)	Spotřeba ( m^3 /h)
Malý hořák	0,50	1,00	73	0,70	1,00	0,095
Středně rychlý hořák	0,72	2,00	145	1,03	2,00	0,190
Rychlý hořák	0,85	2,90	211	1,24	2,90	0,276
Wok hořák	1,00	3,80	276	1,50	3,80	0,362

Údaje podle vyhlášky č. 66/2014 (pouze EU)

Měření podle normy EN60350-2 (G30-30 mbar)

Identifikace modelu	VDP645GB6		VDP645GB8- VDP645GB9
Typ výtažku	Plynová deska		Plynová deska
Počet plynových hořáků	4		4
Technologie vytápění	plynový hořák		plynový hořák
Typ og plynu	Skupina G20	G30	Skupina G20	G30
Energetická účinnost na plynový hořák (hořák EEGas) v % polorychloshorový hořák	56,79	58,51	56,79	58,51
Energetická účinnost na plynový hořák (hořák EEGas) v % rapid burner	54,45	54,07	-	-
Energetická účinnost na plynový hořák (hořák EEGas) v % Wok Hořáku	-	-	52,99	52,91
Energetická účinnost plynové desky (EEgas hob) v %	56	57	55,5	56,6

Výrobce může z důvodu zlepšení kvality produktu změnit technické vlastnosti, bez předchozího upozornění.

Ilustrace v této příručce jsou schematické a nemusí se přesně shodovat s vaším spotřebičem.

Hodnoty uvedené v označení výrobku nebo v jakékoli jiné tištěné dokumentaci, dodané se spotřebičem, jsou hodnoty získané za laboratorních podmínek, v souladu s platnými normami. Tyto hodnoty se

mohou lišit v závislosti na použití spotřebiče a okolních podmínkách.

4. Používání varná deska

4.1. První použití

Spotřebič začněte používat po odstranění ochranného filmu na povrchu z nerezové oceli (inox).

4.2. První čištění

Některé saponáty nebo čisticí prostředky mohou povrch poškodit.

1. Odstraňte veškerý obalový materiál.
2. Otřete povrch spotřebiče vlhkým hadříkem nebo houbou a utřete jej suchým hadříkem.

4.3. Popis použití plynového varná deska :

1: Pro nastavení silného plamene stiskněte tlačítko plynového varná deska a otočte jím proti směru hodinových ručiček.
2: Stiskněte zapalovač v závislosti na vlastnostech vašeho varná deska.
3: Nastavte do požadované síly plamene.
4: Po dokončení požadovaného vaření otočte knoflíkem varná deska ve směru hodinových ručiček a vypněte hořák.

A/B Ø 12 - 24 cm C/D Ø 15 - 24 cm

Kontrola:

(1) Stlačte
(2) Otočte doleva + přidržte stlačený
(3) Knoflík přidržte 3 vteřiny.

① ③ T3 sec. ② Silný plamen Slabý plamen

Velikost nádoby a plamen plynu se musí shodovat.

Plamen plynu musí být nastaven tak, aby nepřesahoval dno nádoby.

Umístěte nádobu tak, aby byla nad středem hořáku.

4.4. Bezpečnostní zařízení průchodu plynu

Tepelné zařízení aktivuje bezpečnostní mechanismus pokud horní hořáky zhasnou v případě přetečení kapaliny a okamžitě vypne plyn.

1: Pro nastavení silného plamene stiskněte tlačítko plynového varná deska a otočte jím proti směru hodinových ručiček.
2: Stiskněte zapalovač v závislosti na vlastnostech vašeho varná deska.
3: Po zapnutí stiskněte a podržte tlačítko po dobu 3-5 sekund, aby se aktivoval bezpečnostní mechanismus.
4: Pokud se po stisknutí a uvolnění tlačítka neaktivuje, opakujte postup stisknutím a podržením tlačítka po dobu 15 sekund.
5: Nastavte do požadované síly plamene.
6: Po dokončení požadovaného vaření otočte knoflíkem varná deska ve směru hodinových ručiček do výchozí pozice, čímž hořák vypnete.

5. Údržba a čištění

5.1. Obecné informace

Pokud je spotřebič pravidelně čištěn, prodlužuje se jeho životnost a sníží se výskyt závad.

Nebezpečí úrazu elektrickým proudem!

Před čištěním spotřebič odpojte ze sítě, aby nedošlo k úrazu elektrickým proudem.

Horké povrchy mohou způsobit popáleniny!

- Po každém použití byste měli varná deska kompletně vyčistit. To vám umožní snadno odstranit zbytky potravin a zabránit jejich spálení při dalším použití.

- K čištění varná deska nepotřebujete speciální čisticí prostředek. Varná deska očistěte saponátem do myčky nádobí, teplou vodou a měkkým hadříkem nebo houbou a utřete jej suchým hadříkem.

- Po vyčištění nezapomeňte setřít veškerou zbývající tekutinu a pokud během vaření jídlo postříká varná deska, hned jej setřete.

- K čištění nerezových nebo inoxních povrchů a držadla nepoužívejte žádné čisticí prostředky obsahující kyselinu nebo chlor. Měkkým hadříkem varná deska otřete jedním směrem mýdlem nebo tekutým (ne pískovým) čisticím prostředkem.

Některé saponáty nebo čisticí prostředky mohou povrch poškodit. Nepoužívejte abrazivní čisticí prostředky, čisticí prostředky v prášku/krémy, ani ostré předměty.

K čištění nepoužívejte parní čističe.

5.2. Čištění ovládacího panelu

Ovládací panel a ovládací knoflík čistěte vlhkým hadříkem a utřete jej suchým hadříkem.

Ovládací panel může být poškozen! Neodstraňujte ovládací tlačítko, abyste vyčistili ovládací panel.

5.3. Čištění varná deska

K čištění varné desky není nutný žádný čistič varné desky ani jiný speciální čisticí prostředek. Doporučujeme otrít varnou desku vlhkým hadříkem, dokud je varná deska ještě teplá.

Houbička na nádobí Práškový čistící prostředek Čistíc trouby ve spreji Drátěnka

6. Navrhovaná řešení problémů

Spotřebič nefunguje.

√ Spotřebič není zapojen do (uzemněné) zásuvky. Ujistěte se, že je spotřebič zapojen do zástrčky.
√ Pojistka je spálená nebo deaktivovaná. Zkontrolujte pojistku v pojistkové skříni. Pokud je pojistka deaktivovaná, znovu ji aktivujte.

Hořák nehoří.

√ Došel zemný plyn.
√ Ventil propan-butanu nebo plynový ventil je uzavřen.
√ Pokud existuje detektor úniku plynu v domácnostech se zemním plynem, lze detekovat únik a plyn přerušit.
√ Vstřikovač je ucpaný.

Plamen hořáku je slabý.

√ Došel propan-butan.
√ Vstřikovač je ucpaný.

Když se varná deska zahřeje a vychladne, mohou být slyšet praskavé zvuky.

Zahřívané kovové části se rozpínají a mohou vydávat zvuky. Toto není porucha.

Pokud nemůžete problém vyřešit i když jste postupovali podle pokynů v této části, kontaktujte technický servis. Nikdy se nepokoušejte opravit nefunkční spotřebič sami.

Gorenje gospodinjski aparati, d.o.o.

Partizanska cesta 12

3320 Velenje

Slovenia
