NÁVOD K OBSLUZE W7.1 Lamax

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

A Akční kamera LAMAX W7.1
B Vodotěsný obal do 40 m
© Li-ion baterie

D Micro USB kabel pro nabíjení/přenos souborů
E Utěrka z mikrovlákna
F Úchyty

ÚCHYTY

A Držák na tyč – pro upevnění například na řidítka
B Fast plug-in – pro rychle nacvaknutí držáku
© J mount – pro rychle nacvaknutí s vyvýšením
D Redukce na stativ – pro připojení kamery bez pouzdra na příslušenství
E Adaptér na stativ – pro připojení kamery v pouzdru na stativ
F 3-axis connector (3 části) – pro upevnění libovolným směrem
G Samolepící držák (2×) – pro uchycení na hladký povrch (helma, kapota)
H Náhradní 3M podložky (2×) – pro opětovné nalepení samolepícího držáku

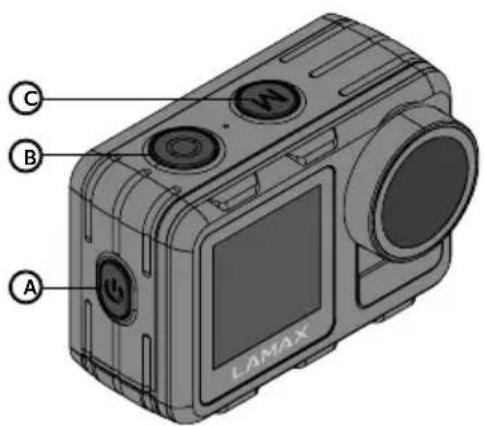

2. SEZNÁMENÍ S KAMEROU

C B A LAMAX

LANAX F E D

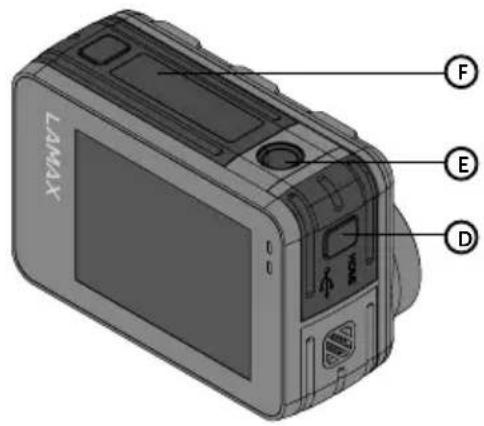

Dvířka ke konektorům micro USB a micro HDMI
E Dvířka k baterii a slotu na micro SD kartu
F Závit pro upevnění kamery na stativ nebo selfie tyč

Poznámka: Používejte pouze doporučené příslušenství, v opačném případě může dojít k poškození kamery.

3. OVLÁDÁNÍ KAMERY

Zapnutí a vypnutí	Podržením tlačítka POWER nebo potažením palce směrem dolů a následné stlačení ikony POWER
Spuštění / ukončení záznamu a zhotovení fotografie	Stisknutím tlačítka REC
Rychlá změna režimu foto/video	Potažením palce do strany nebo tlačítkem MODE
Zvolení režimu	Dotykem na ikonku [IMAGE] noto potažením palce směrem nahoru kde následně zvolíte požadovaný režim
Nastavení Dotykem na ikonku	[10V8]
Prohlížení souborů Dotykem na ikonku	[19CA]
Přepínání mezi displeji Podržení tlačítka MODE
Zapnutí/vypnutí WiFi WiFi v nastavení kamery dotykem na ikonku nebo potažením prstem ze shora dolů, kde kliknete na ikonku Wi-Fi [IMAGE]

4. PRVNÍ ZAPNUTÍ

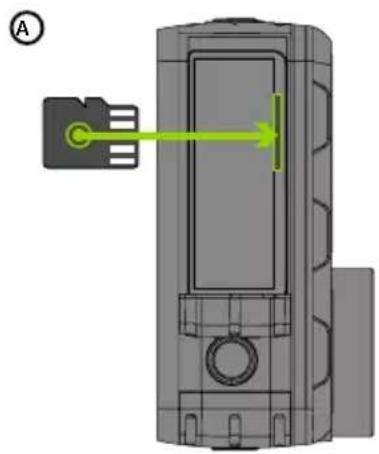

Kartu vkládejte jen, když je kamera vypnutá a není připojená k počítači.
Kartu při prvním použití zformátujte přímo v kameře.
Doporučujeme pamětové karty s vyšší zapisovací rychlostí (UHS Speed Class –U3 a vyšší) a maximální kapacitou 128 GB.

Poznámka: Používejte jen Micro SDHC či SDXC karty od renomovaných výrobců. Karty neznačkových výrobčů nezaručují správné fungování datového úložiště.

Kameru můžete nabíjet jak připojením k počítači, tak pomocí dokoupitelného sítového adaptéru.
Nabití baterie z 0 na 100 % trvá přibližně 4,5 hod. Po nabití zhasne indikátor nabíjení.

Poznámka: Nabití baterie z 0 na 80 % trvá 2,5 hod.

5. NASTAVENÍ V REŽIMU VIDEO

Rozlišení videaNastavení rozlišení a FPS (snímku za vteřinu) ve kterém kamera bude nahrávat.
MAXsmoothZapnutí/vypnutí MaxSmooth stabilizace, která je dostupná ve všechrozlišeních při maximálně 60 fps. Při zapnuté stabilizaci je úhel záběru (FOV) menší a také může při horších světelných podmínkách negativně ovlivnit kvalitu video. Nelze kombinovat s funkcí korekce rybího oka.
LDC Zapíná/vypíná redukci rybího oka za pomocí zmenšení úhlu záběru. Nelze kombinovat s funkcí se stabilizací obrazu.
Vyvážení bíléNastavení vyvážení bílé barvy pro různé způsoby osvětlení scény.
ExpoziceNastavení kompenzace expozice. Vyšší hodnota znamená světlejší video, nižší hodnota tmavší video.
Měření expoziceNastavení způsobu měření expozice.Průměr– V tomto nastavení kamera získá informace o světle z celé scény a nastaví průměrné hodnoty.Střed– Toto nastavení je vhodné pro natáčení objektů, které se budou převážně nacházet uprostřed záběru.Jeden bod– Toto nastavení umožní změřit malou část scény, výchozi nastavení je střed. Uživatel pomocí dotykové obrazovky může zvolit jiný bod, ze kterého kamera určí expozici.Matrix– V tomto nastavení kamera změří intenzitu světla z několika bodů scény a poté zkombinuje výsledky pro nalezení co nejlepšího nastavení expozice.
OstrostNastavení ostrosti video.
Kvalita videaNastavení požadované kvality video.
ISO Nastavení hodnoty ISO. Nastavená hodnota ISO určí citlivost na světlo.Čím vyšší hodnota, tím světlejší snímek.
Označení časuZapíná/vypíná vložení data a času do nahrávaného video.
Nahrávání zvuku	Nastavení, zda má kamera nahrávat zvuk.
Zpomalené video	V závislosti na rozlišení lze video zpomalit 2x – 8x.
Délka video v móduCyklické nahrávání	Nastavení rozdělení video do časových segmentů dle výběru nastavení.
Interval nahrávání v móduČasosběr	Nastavení časového intervalu ve kterém bude kamera pořizovat snímky.
Délka video v módu Časosběr	Nastavení trvání časosběrného video. Po uplynutí nastaveného času se nahrávání ukončí.

6. NASTAVENÍ V REŽIMU FOTOGRAFIE

Rozlišení fotografie Nastavení rozlišení pořizovaných fotografií.
Vyvážení bílé Nastavení vyvážení bílé barvy pro různé způsoby osvětlení scény.
Expozice Nastavení kompenzace expozice. Vyšší hodnota znamená světlejší fotografii, nižší hodnota tmavší fotografii.
Měření expozice Nastavení způsobu měření expozice.
	Průměr – V tomto nastavení kamera získá informace o světle z celé scény a nastaví průměrné hodnoty.
	Střed – Toto nastavení je vhodné pro natáčení objektů, které se budou převážně nacházet uprostřed záběru.
	Jeden bod – Toto nastavení umožní změřit malou část scény, výchozínastavení je střed. Uživatel pomocí dotykové obrazovky může zvolit jiný bod, ze kterého kamera určí expozici.
	Matrix – V tomto nastavení kamera změří intenzitu světla z několika bodů scény a poté zkombinuje výsledky pro nalezení co nejlepšího nastavení expozice
Ostrost Nastavení ostrosti videa.
Dlouhá expozice Nastavení doby expozice. V tomto nastavení kamera nechá závěrku otevřenou na delší dobu, než normálně. Pro nejlepší výsledky doporučujeme použít stativ a nehýbat s kamerou.
ISO Nastavení hodnoty ISO. Nastavená hodnota ISO určí citlivost na světlo.Čím vyšší hodnota, tím světlejší snímek.
Označení času Zapíná/vypíná vložení data a času do pořízené fotografie.
Foto interval v režimu Auto Nastavení intervalu, po kterém bude kamera automaticky pořizovat snímky po stisknutí tlačítka REC. astavení intervalu, po kterém bude kamera automaticky pořizovat snímky po stisknutí tlačítka REC.
Sériové foto Nastavení počtu fotografií, které kamera pořídí za 1 sekundu.
Odpočet v režimu Samospoušt'	Nastavení časového intervalu pro samospoušt'.

7. NASTAVENÍ KAMERY

Otočení obrazu Umožní otočení obrazu, pokud natáčíte vzhůru nohama.
Wi-Fi	Zapíná/vypíná Wi-Fi.
Wi-Fi Informace Zobrazení názvu a hesla Wi-Fi sitě.
Reset Wi-Fi	Umožní reset nastavení Wi-Fi sitě.
Frekvence sitě	Umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sitě (na Evropském kontinentu je vedený v síti proud s frekvencí 50 Hz, v Americe a části Asie je to potom 60 Hz).

LED indikátor Zapnutí/vypnutí LED indikátoru.

Spořič obrazovky Nastavuje čas, po kterém se automaticky vypne displej, aby šetřil baterii. Dotykem na displej nebo stisknutím tlačítek displej znovu aktivujete.

Automatické vypnutí Nastavení automatického vypnutí kamery v době nečinnosti. Zapnutá funkce vypne kameru v případě, že nenahrává video.

Zvuk tlačítek Zapnutí/vypnutí systémových zvuků kamery a jejich hlasitost.

Jazyk Výběr jazyka.

Formát času Umožní vybrat formát času.

Nastavení času Nastavení systémového času v kameře.

Nastavení data Nastavení systémového data v kameře.

Formátování karty Vymazání veškerých dat na pamět'ové kartě.

Info o zařízení Zobrazí informace o modelu kamery a firmwaru.

Tovární nastavení Umožní uvést kameru do továrního nastavení.

8. WIFI - MOBILNÍ APLIKACE

Díky mobilní aplikaci budete moci měnit režimy a nastavení kamery nebo prohlížet a stahovat natočená videa a fotografie přímo do vašeho mobilního zařízení.

A Načtěte QR kód pro stažení aplikace nebo klikněte na následující odkaz:

https://www.lamax-electronics.com/w71/app

B Nainstalujte aplikaci do vašeho mobilního zařízení.

© WiFi v nastavení kamery dotykem na ikonku 🚙 nebo potažením prstem ze shora dolů, kde kliknete na ikonku Wi-Fi 🔒.

D Na vašem mobilním zařízení se připojte na WiFi sít's názvem kamery. Heslo na WiFi je zobrazené na displeji kamery (z výroby 1234567890).

9. VODOTĚSNOST

Odolnost proti ponoření do vody je splněna za těchto podmínek:

AKČNÍ KAMERA:

Kamera bez pouzdra odolá ponoření do hloubky 12 metrů. Před ponořením se ujistěte, že máte správně zavřené kryty na boční a spodní straně kamery. Kryty a těsnění musí být zbaveny veškerých nečistot, jako je prach, písek a podobně. Kryty kamery neotvírejte před vyschnutím těla kamery. V případě použití ve slané vodě opláchněte kameru pitnou vodou. K osušení nepoužívejte žádné textilní látky či externí zdroje tepla (fén, mikrovlnná trouba apod.), kameru vždy nechejte pozvolna vyschnout.

VODOTĚSNÉ POUZDRO:

Pouzdro odolá ponoření do hloubky 40 metrů. Před použitím kamery v pouzdru se ujistěte o správném uzavření zadních dvířek pouzdra pomocí mechanismu na horní straně pouzdra. Dvířka a těsnění pouzdra musí být zba- veno veškerých nečistot, jako je prach, písek a podobně. Při použití ve slané vodě opláchněte pouzdro pitnou vodou. K osušení nepoužívejte žádné textilní látky či externí zdroje tepla (fén, mikrovlnná trouba apod.), pouzdro vždy nechejte pozvolna vyschnout. V případě použití vodotěsného pouzdra nelze využít dotykovou plochu dis- pleje kamery a kameru je nutné ovládat pomocí tlačítek.

DÁLKOVÉ OVLÁDÁNÍ:

Dálkové ovládání odolá ponoření do hloubky 2 metrů. Před ponořením se ujistěte, že je správně uzavřený kryt USB na spodní straně ovládání. Kryt neotvírejte před vyschnutím těla dálkového ovládání. K osušení nepoužívejte externí zdroje tepla (fén, mikrovlnná trouba apod.), dálkové ovládání nechejte pozvolna vyschnout nebo pro usušení použijte jemnou textilní látku.

10. BEZPEČNOSTNÍ OPATŘENÍ

Před prvním použitím je spotřebitel povinen se seznámit se zásadami bezpečného používání výrobku.

ZÁSADY A UPOZORNĚNÍ

– Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení.
- Při používání rekordéru v autě je nezbytný okenní držák. Rekordér umístěte na vhodné místo tak, aby nebránil ve výhledu řidiče ani v aktivaci bezpečnostních prvků (např. airbagů).
- Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. Uchovávejte objektiv čistý.
– Pokud je čelní sklo automobilu zabarveno reflexní vrstvou, může to omezovat kvalitu záznamu.

BEZPEČNOSTNÍ ZÁSADY

• Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma rukama nebo stojíte-li ve vodě.
• Při napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu.
  – Nabiječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku anebo na jeho obalu.

– Nepoužívejte nabíječku, je-li zjevně poškozena. V případě poškození zařízení sami neopravujte!

– V případě nadměrného zahřívání přístroj okamžitě odpojte od přívodu energie.

– Nabíjejte zařízení pod dohledem.

- Balení obsahuje malé dílky, které mohou být nebezpečné pro děti. Produkt vždy ukládejte mimo dosah dětí. Sáčky nebo mnoho dílků, které obsahují, mohou po spolknutí nebo po nasazení na hlavu způsobit udušení.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO LI-ION BATERIE

– Před prvním použitím baterii plně nabijte.
– Pro nabíjení používejte jen nabíječku, která je pro tento typ baterie určena.
- Používejte standardní kabely pro nabíjení, jinak by mohlo dojít k poškození zařízení.

- V žádném případě nepřipojujte k nabíječce mechanicky poškozené nebo nafouklé baterie. Baterie v takovém stavu již vůbec nepoužívejte, hrozí nebezpečí výbuchu.

– Nepoužívejte jakkoliv poškozený sítový adaptér nebo nabíječku.

• Nabíjení provádějte za pokojové teploty, nikdy nenabíjejte při teplotě nižší než 0°C nebo při teplotě vyšší než 40°C.
  – Dejte pozor na pády, baterii neprorážejte ani jinak nepoškozujte. Poškozenou baterii rozhodně neopravujte.
  – Nevystavujte nabíječku ani baterii působení vlhkosti, vody, dešti, sněhu nebo různým nástřikům.
• Baterii nenechávejte ve vozidle, nevystavujte slunečnímu záření a nedávejte poblíž zdrojů tepla. Silné světlo či vysoké teploty mohou baterii poškodit.
• Během nabíjení neponechávejte akumulátory nikdy bez dohledu, zkrat nebo náhodné přebití (akumulátoru nevhodného pro rychlonabíjení nebo nabíjeného nadměrným proudem či při poruše nabíječky) může způsobit únik agresivních chemikálií, explozi nebo následný požár! V případě, že při nabíjení baterie dochází k jejímu nadměrnému ohřívaní, tak baterii okamžitě odpojte.
  – Nabiječku a nabíjený akumulátor neumistujte pri nabíjení na nebo do blízkosti hořlavých předmětů. Pozor na záclony, koberce, ubrusy atd.

– Jakmile je dobíjené zařízení plně dobito, odpojte jej z důvodu bezpečnosti.
– Udržujte baterii mimo dosah dětí i zvířat.
– Nabiječku ani baterii nikdy nerozebírejte.

• Pokud je baterie integrovaná, nikdy nerozebírejte zařízení, pokud není stanoveno jinak. Jakýkoliv takový pokus je riskantní a může mít za následek poškození produktu a následnou ztrátu záruky.
• Nevyhazujte opotřebované nebo poškozené baterie do odpadkového koše, ohně či do topných zařízení, ale odevzdejte je ve sběrnách nebezpečného odpadu.

ÚDRŽBA PŘÍSTROJE

– Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození.

- Uchovávejte přístroj mimo extrémní vlhkost a teploty a nevystavujte přístroj dlouhodobě přímému slunečnímu nebo ultrafialovému záření.

– Zabraňte pádu přístroje ani jej nevystavujte silným nárazům.

- Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout.

– Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty.

• Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami.
  – Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku.
• Neskladujte ani nepřevážejte hořlavé kapaliny, plyny nebo výbušné materiály pohromadě s přístrojem, jeho částmi nebo doplňky.
  – Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle bez dozoru.

– Přehřátí může přístroj poškodit.

– Při styku se silně chlorovanou nebo mořskou vodou kameru opláchněte v pitné vodě a osušte jí.
- Na vysušení kamery nepoužívejte externí zdroj tepla jako například mikrovlnou troubu nebo sušák na vlasy.
- Před plaváním nebo potápěním vždy zkontrolujte, jestli nejsou pootevřená dvířka baterie nebo dvířka knapájecím portům. Pokud ano, zavřete je. Jinak kamera nebude vykazovat vodotěsnost.
- Dotykový displej utírejte jen utěrkou, která je k tomu určená a vyhněte se tak jeho poškrábání.

DALŠÍ INFORMACE

1) Pro domácnosti: Uvedený symbol ( ) na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce, který Vás bude informovat o dalším postupu. Dodržujte pravidla pro práci s elektrickými zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Záruka se nevztahuje na poškození způsobené nestandardním používáním, mechanickým poškozením, vystavením agresivním podmínkám, zacházením v rozporu s manuálem a běžným opotřebením. Záruční doba na baterii je 24 měsíců, na její kapacitu 6 měsíců. Výrobce, dovozce ani distributor nenesou žádnou odpovědnost za jakékoli škody způsobené montáží nebo nesprávným užíváním produktu.

PROHLÁŠENÍ O SHODĚ:

Společnost elem6 s.r.o. tímto prohlašuje, že všechna zařízení LAMAX jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/30/EU a 2014/53/EU. Produkty jsou určeny pro prodej bez omezení v Německu, České republice, Slovensku, Polsku, Maďarsku a v dalších členských zemích EU. Záruční Ihůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.lamax-electronics.com/support/doc.

Kmitočtové pásmo, v němž rádiové zařízení pracuje: 2.412 – 2.472 GHz

Maximální radiofrekvenční výkon vysílaný v kmitočtovém pásmu, v němž je rádiové zařízení provozováno: 12.51 dBm

VÝROBCE:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 https://www.lamax-electronics.com

CE RoHS

Tiskové chyby a změny v manuálu jsou vyhrazeny.
