NÁVOD K OBSLUZE KTE1030B Kluge

CZ Vestavná pečicí trouba / Návod k obsluze

EN Built-in Oven / User Manual

SK Zabudovaná rúra / Návod na obsluhu

Děkujeme, že jste si vybrali tento produkt.

Tento návod k obsluze obsahuje důležité bezpečnostní informace a pokyny týkající se používání a údržby tohoto spotřebiče.

Před prvním použitím spotřebiče si prosím přečtěte tento návod k obsluze a uschovejte jej na bezpečném místě pro případné použití v budoucnu.

Symbol	TypVýznam
	VAROVÁNÍNebezpečí zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM	Riziko nebezpečného napětí
	POŽÁR Varování; Riziko	požáru / Hořlavé materiály
	UPOZORNĚNÍ Riziko úrazu	nebo poškození majetku
	DŮLEŽITÉ / POZNÁMKA Správný	provoz systému

OBSAH

1.BEZPEČNOSTNÍ POKYNY....4
1.1 Obecná bezpečnostní upozornění......4
1.2 Upozornění týkající se instalace....6
1.3 Během použití....7
1.4 Čištění a údržba....8
2. INSTALACE A PŘÍPRAVA K POUŽITÍ....10
2.1 Pokyny pro montážního technika....10
2.2 MONTÁŽ TROUBY 10
2.3 Připojení k elektrické sítia bezpečnost. 11
3.VLASTNOSTI PRODUKTU 13
4.POUŽITÍ PRODUKTU 14
4.1 Ovládací nástroje pečicí trouby....14
4.2 Tabulka pro přípravu pokrmů....15
4.3 Použití dotykového programování Visio 15
4.4 Příslušenství 17
5.ČIŠTĚNÍ A ÚDRŽBA....19
5.1 Čištění 19
5.2 Údržba 21
6.ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA....22
6.1 Odstraňování potíží 22
6.2 Přeprava 22
7.TECHNICKÉ ÚDAJE 23
7.1 Informační list o energetické účinnosti .....23

1. BEZPEČNOSTNÍ POKYNY

• Před použitím spotřebiče si pečlivě přečtěte všechny pokyny a uchovejte je na na bezpečném místě pro případné použití v budoucnu.
• Tento návod je připraven tak, aby jej bylo možné použít pro více než jeden model, także v něm mohou být popsány funkce, které Váš spotřebič nemá. Proto je při čtení tohoto návodu k obsluze důležité věnovat pozornost obrázkům.

1.1 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• ČWL□VWDUāt□□□○HW□D□RVRE\ □V□RP H] HQêP □I\ ] LFNêP □□ VP \ V∅RYêP □QHER□GXãHYQtP □VFKRSQRVWP □QHER□V□ QHGRVWDWHpQêP □□] NXãHQRVWP □D□] QD∅RVWP □VP t□ SRXåtYDW□WHQWR□VSRWĞHELp□SRX] H□] D□GRK∅HGX□ RGSRYČGQp□RVRE\ □QHER□SRNXG□E\ 0\ □VH] Qi P HQ\ □VH□ VSUi YQêP □D□EH] SHpQêP □SRXåtYi QtP □VSRWĞHELpH□D□ FKi SRX□SGtSDGQi □UL] LND□V□WtP □VSRMHQi □□Děti si nesmí se spotřebičem hrát. Čištění a údržbu□nikdy nesmí provádět děti bez GRK∅HGX□RGSRYČGQp□RVRE\ □

⚠️VAROVÁNÍ: Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných WČOHV☐ Dbejte na to, aby se děti do 8 let nepohybovali v blízkosti spotřebiče, nebo na ně neustále dohlížejte.

⚠️! VAROVÁNÍ: Nebezpečí požáru: Na varné desceneskladujte žádné předměty.

⚠️! VAROVÁNÍ: Je-li varná deska popraskaná,, vypněte spotřebič, předejdete takúrazu elektrickým proudem. proudem.

• Nepoužívejte při provozu spotřebiče externí časovač ani samostatný systém dálkového ovládání.

• Během používání se spotřebič zahřívá. Dávejte pozor, abyste se nedotkli topných těles.

• Madla se mohou během používání spotřebiče zahřívat.

• Nepoužívejte k čištění skla dvířek pečicí trouby ani dalších povrchů hrubé abrazivní čisticí prostředky nebo drátěnky. Pokud by poškrábaly povrch, mohlo by dojít k roztříštění skla dvířek nebo poškození povrchu.

• K čištění spotřebiče nepoužívejte parní čističe.

⚠️! VAROVÁNÍ: Abyste předešli riziku úrazu elektrickým proudem, ujistěte se před výměnou osvětlení, že je spotřebič vypnutý.

⚠️ UPOZORNĚNÍ: Při pečení nebo grilování se mohou přístupné části spotřebiče zahřát. Když spotřebič používáte, dbejte na to, aby se k němu nepřibližovaly děti.

• Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.
• Údržbu a opravy smí provádět pouze autorizovaní servisní technici. Montáže a opravy prováděné neautorizovanými techniky mohou být nebezpečné. Neměňte ani nijak neupravujte technické parametry spotřebiče. Nevhodné rošty sporáku mohou způsobit nehodu.
• Před připojením spotřebiče k elektrické síti se ujistěte, že lokální distribuční sítě (druh a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s technickými parametry spotřebiče. Technické parametry tohoto spotřebiče jsou uvedeny na výrobním štítku,

⚠️ ÚPOZÖRNĚNÍ: Tento spotřebič byl navržen pouze k přípravě pokrmů a je určen pouze k použití v domácnosti a interiéru.. Nesmí se používat k žádnému jinému účelu, například mimo domácnost, v komerčním prostředí nebo k vytápění místnosti.

• Nepoužívejte madlo dvířek k přemíst'ování spotřebiče.
• K zajištění Vaší bezpečnosti jsme přijali veškerá možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste je nepoškrábali. Dejte pozor, abyste příslušenstvím nenarazili do skleněné výplně dvířek.
• Dbejte na to, abyste během montáže nepřiskřípli nebo nepoškodili napájecí kabel. Poškozený napájecí kabel smí z bezpečnostních důvodů vyměnit pouze výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba.
• Nedovolte dětem, aby sedaly nebo lezly na otevřená dvířka pečicí trouby.
• Děti a domácí zvířata se musí nacházet v bezpečné vzdálenosti od spotřebiče.

• Spotřebič neuvádějte do provozu, dokud nebude zcela nainstalovaný.
• Montáž spotřebiče musí provést autorizovaný technik. Výrobce nezodpovídá za škody, které mohou být způsobeny vadným umístěním a instalací provedenou neautorizovanými osobami.
• Po rozbalení spotřebiče se ujistěte,, že během přepravy nedošlo k jeho poškození. V případě jakéhokoli defektu spotřebič nepoužívejte a okamžitě kontaktujte zástupce autorizovaného servisu. Obalové materiály (nylon, spony, polystyrén atd.) mohou být pro děti nebezpečné, proto je musíte ihned shromáždit a zlikvidovat.

• Chraňte spotřebič před povětrnostními vlivy. Nevystavujte jej slunečnímu záření, dešti, sněhu, nadměrné vlhkosti apod.

• Veškeré materiály v okolí spotřebiče (např. skříňky) musí odolávat teplotě alespoň 100 °C.

• Spotřebič nelze instalovat za dekorativní dvířka, aby se předešlo jeho přehřátí.

1.3 BĚHEM POUŽITÍ

- Při prvním použití trouby můžete cítit lehký zápach. Tento jev je naprosto normální a je způsoben vypalováním izolačních materiálů na topných tělesech. Doporučujeme, abyste před prvním použitím zapnuli prázdnou troubu na 45 minut na nejvyšší teplotu. Zajistěte dobré odvětrávání místnosti, ve které se spotřebič nachází.

- Bud'te opatrní při otevírání dvířek během pečení a krátce po něm. Horká pára vycházející z trouby může způsobit popáleniny.

- Je-li spotřebič spuštěný, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.

- K vyjmutí a vložení pokrmu do trouby vždy používejte chňapky.

- Za žádných okolností nevykládejte troubu alobalem, mohlo by dojít k jejímu přehřátí.

- Při pečení nepokládejte nádoby nebo plechy na pečení přímo na dno trouby. Dno trouby se silně zahřívá a mohlo by poškodit předmět, který se na něm nachází..

Při pečení na tuku nebo oleji nenechávejte troubu bez dozoru. Při nadměrném horku by olej nebo tuk vzplanout. Na plameny způsobené olejem nikdy nelijte vodu. Namísto toho troubu vypněte a zakryjte nádobu poklicí nebo hasicí dekou.

- Pokud produkt nebudete delší dobu používat, vypněte hlavní vypínač.

• Když se spotřebič nepoužívá, vždy zkontrolujte, zda se otočné voliče nacházejí v poloze „0“ (stop).
• Plechy se při vysunutí nakloní. Dejte pozor, abyste při jejich vyjímání z trouby nevylili nebo nevysypali horký pokrm.
• Nepokládejte žádné předměty na otevřená dvířka trouby. Mohlo by dojít k narušení rovnováhy trouby nebo poškození dvířek.
• Na spotřebič nebo madlo dvířek nezavěšujte utěrky ani jiné látky.

1.4 ČIŠTĚNÍ A ÚDRŽBA

• Před čištěním nebo údržbou se přesvědčte, že je spotřebič odpojený od zdroje energie.
• Při čištění ovládacího panelu neodstraňujte otočné voliče.
• Abyste zachovali výkon a bezpečnost spotřebiče, doporučujeme vždy používatoriginální náhradní díly a v případě potřeby kontaktovat pouze naše autorizované servisní zástupce.

Prohlášení o shodě CE

CE Prohlašujeme, že naše produkty splňují platné evropské směrnice, rozhodnutí a normy a požadavky v uvedených normách.

Tento spotřebič byl navržen pouze k domácímu vaření. Jakékoli jiné použití (např. vytápění místnosti) je nesprávné a nebezpečné.

Pokyny k použití se vztahují na několik modelů. Je možné, že mezi vaším modelem a těmito pokyny bude rozdíl.

Likvidace starého spotřebiče

Tento symbol na výrobku nebo jeho obalu upozorňuje na to, že se s tímto výrobkem nesmí nakládat jako s běžným domovním odpadem. Je třeba jej odevzdat v příslušné sběrně elektroodpadu.

Zajištěním řádné ekologické likvidace vysloužilého spotřebiče pomůžete zamezit možnému škodlivému dopadu na životní prostředí a lidské zdraví, k němuž by jinak mohlo dojít při nesprávné likvidaci tohoto spotřebiče. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte místní úřady, službu likvidace domovního odpadu nebo prodejce, u kterého jste spotřebič zakoupili.

2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ: Instalaci tohoto spotřebiče musí provést autorizovaný servisní pracovník nebo kvalifikovaný technik podle pokynův tomto návodu a v souladu s platnými místními nařízeními.

• Nesprávná instalace může způsobit úrazy a škody, za které výrobce nenese zodpovědnost a které zneplatní záruku.
• Před instalaci se ujistěte, že parametry lokální distribuční sítě (elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro nastavení tohoto spotřebiče jsou uvedeny na výrobním štítku.
• Je třeba dodržovat zákony, nařízení, směrnice a normy platné v zemi použití (bezpečnostní směrnice, správná recyklace v souladu s předpisy atd.).

2.1 POKYNY PRO MONTÁŽNÍHO TECHNIKA

- Po vyjmutí spotřebiče a jeho příslušenství z obalu zkontrolujte, zda není spotřebič poškozený. Máte-li podezření na poškození, spotřebič

nepoužívejte a okamžitě kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného technika.

• Přesvědčte se, že se v bezprostřední blízkosti nenachází hořlavé nebo výbušné materiály, např. závěsy, olej, látky atd., které se mohou vznítit.
• Pracovní deska a nábytek okolo spotřebiče musí být vyrobeny z materiálů odolávajících teplotám nad 100 °C.
• Spotřebič se nesmí instalovat přímo nad myčku, chladničku, mrazničku, pračku nebo sušičku.

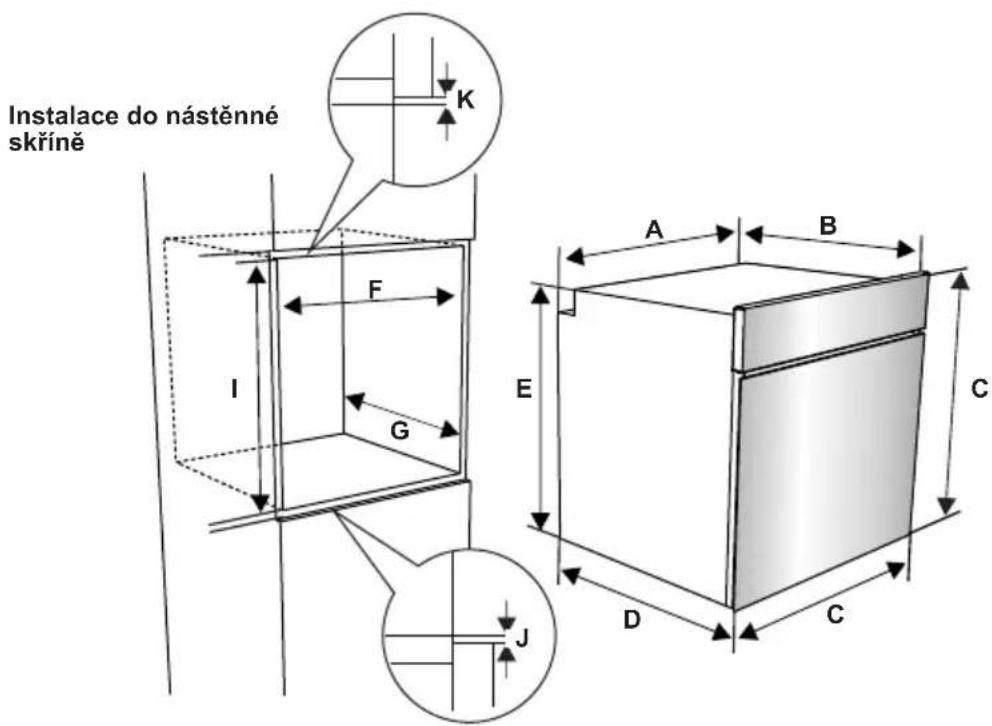

2.2 MONTÁŽ PEČICÍ TROUBY

Spotřebiče se dodávají s montážními sadami a lze je instalovat na pracovní desku potřebných rozměrů. Rozměry pro montáž varné desky a trouby jsou uvedeny níže.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min. G (mm)	555
C (mm)	595 min. H/I (mm)	600/590
D (mm)	575 min. J/K (mm)	5/10
E (mm)	574

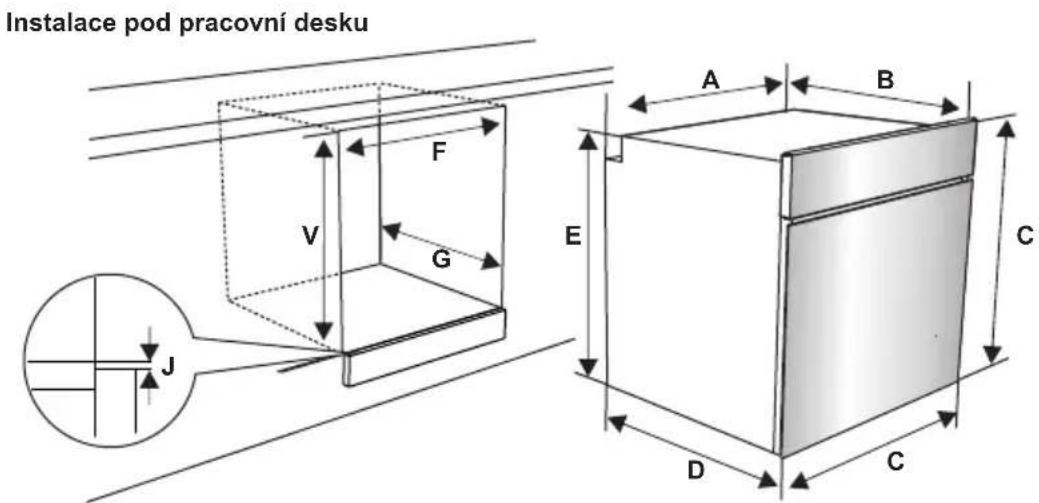

Instalace pod pracovní desku A B C D C E F G V J

Instalace do nástěnné skříně K F I G A B E C D C J

Po napojení elektroinstalace zatlačte zepředu na troubu a zasuňte ji do skříně. Otevřete dvířka trouby a do otvorů v rámu trouby zasuňte 2 šrouby. Zatímco se rám produktu dotýká dřevěného povrchu skříně, šrouby utáhněte.

VAROVÁNÍ: Elektroinstalaci tohoto spotřebiče musí provést zaměstnanci autorizovaného servisu nebo kvalifikovaný elektrikář v souladu s pokyny v tomto návodu a v souladu s platnými směrnicemi.

VAROVÁNÍ: TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚNÝ.

- Před zapojením spotřebiče do sítě je nutné zkontrolovat, zda jeho provozní napětí (vyražené na výrobním štítku spotřebiče) odpovídá napětí dané sítě a zda je elektrické vedení schopné zvládnout jmenovitý výkon spotřebiče (taktéž uvedený na výrobním štítku).

- Během instalace používejte výhradně izolované kabely. Nesprávné zapojení může Váš spotřebič poškodit. Pokud je kabel pro zapojení spotřebiče do sítě poškozený a je třeba jej vyměnit, musí výměnu provést kvalifikovaná osoba.

- Nepoužívejte adaptéry, rozdvojky a/nebo prodlužovací kabely.

- Napájecí kabele nesmí dostat do blízkosti horkých částí spotřebiče a nesmí se ohýbat nebo mačkat. Jinak může dojít k jeho poškození a ke zkratu.

- Pokud není spotřebič připojený ke zdroji pomocí zástrčky, je nutné použít jistič s odpojením všech pólů ((s rozestupem kontaktů alespoň 3 mm), aby byla splněna bezpečnostní nařízení.

- Tento spotřebič je navržen pro napájení 220 - 240 V\~ a 380 - 415 V 3N\~. Pokud jsou hodnoty Vaší elektrické sítě jiné, kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného elektrikáře.

• Napájecí kabel (H05VV-F) musí být dostatečně dlouhý na to, aby s ním bylo možné spotřebič zapojit i tehdy, když stojí před skříní.
• Přesvědčte se, že jsou všechny spoje dostatečně dotažené.
• Upevněte napájecí kabel kabelovou svorkou a zavřete kryt.
• Napojení svorkovnice je umístěno na skříni svorkovnice.

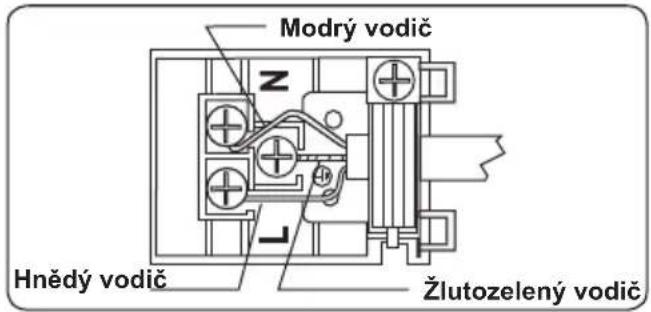

Modrý vodič Hnědý vodič Žlutozelený vodič

3. VLASTNOSTI PRODUKTU

Důležité: Technické parametry a vzhled Vašeho výrobku se mohou lišit od níže uvedených obrázků.

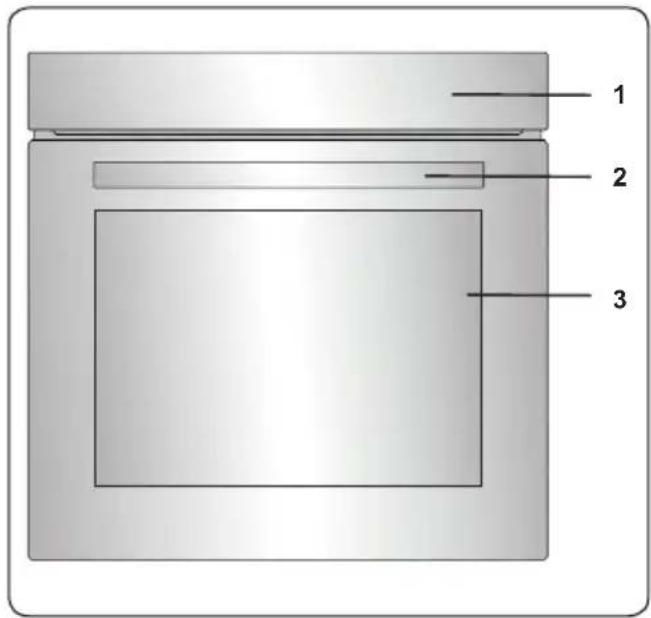

Seznam komponent

1 2 3

1. Ovládací panel
2. Madlo dvířek pečicí trouby
3. Dvířka trouby

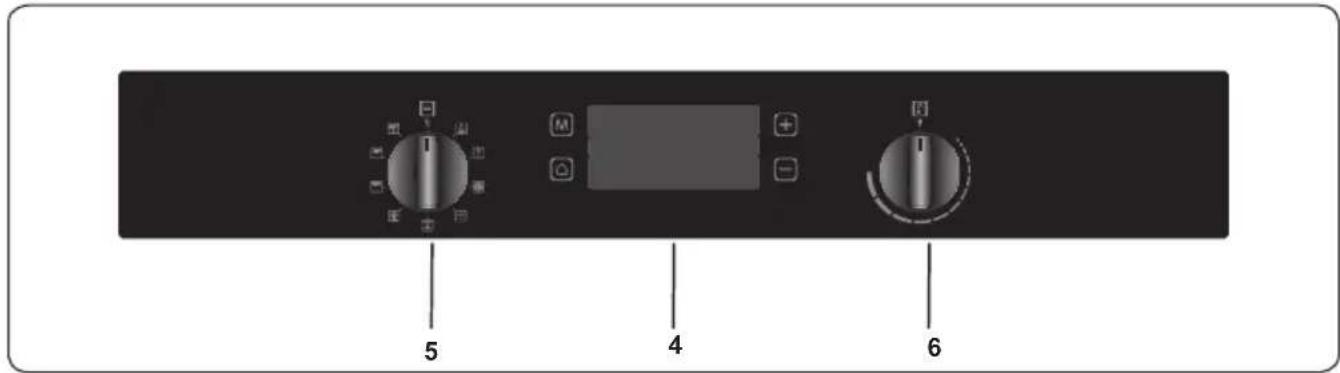

Ovládací panel

5 4 6

1. Časovač
2. Otočný volič pro nastavení funkcí pečicí trouby
3. Otočný volič pro nastavení teploty

4. POUŽITÍ PRODUKTU

4.1 OVLÁDACÍ NÁSTROJE PEČICÍ TROUBY Otočný volič pro nastavení funkcí pečicí trouby Otočte voličem na symbol požadované funkce pečení. Podrobnosti

o různých funkcích naleznete v části „Funkce trouby“.

Otočný volič pro nastavení teploty

Až zvolíte funkci pečení, otáčejte tímto voličem a nastavte požadovanou teplotu. Kontrolka termostatu se rozsvítí pokaždé, když je termostat zapnutý, aby se trouba zahřála nebo si udržela teplotu.

Funkce trouby

* Funkce Vaší trouby se mohou v závislosti na modelu produktu lišit.

Zapne se pouze světlo v troubě. Zůstane rozsvícené po celou dobu přípravy pokrmu.

Abstract geometric symbol resembling a four-blade propeller or fan inside a dark square frame (no text or symbols)

Funkce
rozmrazování:

Rozsvítí se výstražné kontrolky trouby a spustí se ventilátor. Chcete-li použít funkci rozmrazování,

umístěte zmražený pokrm do trouby na třetí zásuvnou úroveň odspodu.

Doporučuje se, abyste pod rozmrazované potraviny dali plech, do kterého zachytíte vodu vzniklou v důsledku rozmrazování. Tato funkce Vaše potraviny neuvaří ani neupeče, pouze pomůže s jejich rozmrazením.

Funkce Turbo: Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhové topné těleso a ventilátor. Díky turbo funkci se teplo v troubě

rozptýlí rovnoměrně, aby se rovnoměrně propekly pokrmy na všech zásuvných úrovních trouby. Doporučujeme, abyste troubu předehřívali zhruba 10 minut.

pečení: Zapne se termostat a výstražné kontrolky trouby a spustí se spodní a horní topná tělesa.

Statická funkce přípravy pokrmů vyzařuje teplo a zajišťuje rovnoměrnou přípravu pokrmu. Je ideální pro přípravu pečiva, koláčů, zapečených těstovin, lasagní a pizzy. Při této funkci se doporučuje troubu předehřívat po dobu 10 minut a připravovat pokrm pouze na jedné zásuvné úrovni.

Zapne se termostat a rozsvítí se kontrolky trouby, spustí se horní a spodní topná tělesa a ventilátor. Tato funkce je užitečná při

pečení sladkého pečiva. Pečení provádí spodní a horní topné těleso v troubě a ventilátor zajišťuje proudění vzduchu v troubě, což má na pokrm mírně grilovací účinek. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Simple icon of a propeller inside a square frame (no text or symbols)

Funkce Pizza: Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhový a spodní topné těleso a ventilátor. Tato

funkce je ideální k rovnoměrnému krátkému upečení potravin, například pizzy. Zatímco ventilátor rovnoměrně distribuuje teplo v troubě, spodní topné těleso zajišťuje upečení těsta.

Funkce grilu: Zapne se termostat trouby a výstražné kontrolky trouby, spustí se topné těleso grilu. Tato funkce se používá ke grilování a opékání

pokrmů na horní zásuvné úrovni trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni pokrm nepřichytil - ten umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Varování: Během grilování musí být dvířka trouby zavřená a teplotu trouby je třeba nastavit na 190°C.

Funkce rychlejšího grilování: Zapne se termostat a výstražné kontrolky trouby a spustí se gril a horní topné těleso. Tato funkce se používá

k rychlejšímu grilování a ke grilování

pokrmů s větší plochou povrchu, jako je například maso. Použijte horní zásuvné úrovně trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Varování: Během grilování musí být a trouby zavřená a teplotu trouby je na nastavit na 190°C.

Funkce dvojitého grilu a ventilátoru:

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se gril, horní topné těleso a ventilátor. Tato

funkce se používá k rychlejšímu grilování silnějších pokrmů nebo ke grilování pokrmů s větší plochou povrchu. Aby se zajistilo rovnoměrné pečení, spustí se horní topné prvky, gril a ventilátor. Použijte horní zásuvné úrovně trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Varování: Během grilování musí být dvířka trouby zavřená a teplotu trouby je třeba nastavit na 190°C.

4.2 TABULKA PŘÍPRAVY POKRMŮ

Funkce	Pokrm			min.
Statická připrava	Listové těsto 2-3-4 170–190 35–45
	Koláč/dort 2-3-4 170–190 30–40
	Čajové pečivo 2-3-4 170–190 30–40
	Dušené maso 2 175–200 40–50
	Kuře 2-3-4 200 45–60
Větrák	Listové těsto 2-3-4 170–190 25–35
	Koláč/dort 2-3-4 150–170 25–35
	Čajové pečivo 2-3-4 150–170 25–35
	Dušené maso 2 175–200 40–50
	Kuře 2-3-4 200 45–60
Turbo	Listové těsto 2-3-4 170–190 35–45
	Koláč 2-3-4 150–170 30–40
	Čajové pečivo 2-3-4 150–170 25–35
	Dušené maso 2 175–200 40–50
Gril	Masové kuličky 7 200 10–15
	Kuře * 190 50–60
	Plátky masa 6-7 200 15–25
	Beefsteak	6-7	200 15–25

* Pokud můžete, připravujte na grilovací jehle.

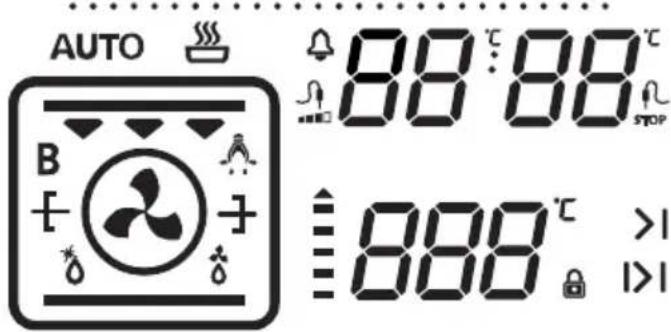

4.3 POUŽITÍ DOTYKOVÉHO PROGRAMOVÁNÍ VISIO

AUTO B 88℃ 88℃ STOP 88℃ >1 I>1

Popis funkci
	Tlačítko režimu
	Tlačítko alarmu
	Tlačítko nastavení času
	Nastavení času/Nastavení teploty pro sondu na maso/Zámek tlačítek
	Funkce trouby
	Displej časovače
	Displej teploty

Nastavení času

Když troubu po montáži poprvé zapnete, bude na displeji blikat „0.00“. Stiskněte senzorické tlačítko „M“ nebo stiskněte současně tlačítka „+“ a „-“. Na displeji bude blikat dvojtečka „:“. Aktuální čas můžete opravit nebo nastavit pomocí senzorických tlačítek „+“ a „-. Čas musí být nastaven tak, aby umožnoval použití funkcí trouby.

Nastavení času vaření

Nastavení minutky

Pokud budete chtít nastavit minutku, stiskněte senzorické tlačítko budíku „☐“. Na displeji časovače se objeví „0.00“ a symbol „☐“ bude blikat. Použijte senzorická tlačítka „+“ a „-“ a nastavte požadovanou dobu, za jakou se má ozvat upozornění, dokud bliká symbol „☐“. Když nastavíte požadovanou dobu, počkejte, dokud nepřestane symbol „☐“ blikat a bude nepřerušovaně svítit. Nyní je nastavena doba zvukového upozornění.

Když se časovač dostane na nulu, ozve se zvukové upozornění a na displeji bude blikat symbol „☐“. Stisknutím „+“ nebo „-“ zastavíte zvukové upozornění a symbol zmizí z displeje.

Nastavení délky času pečení

Tato funkce vám pomáhá s vařením po určenou fixní dobu. Připravte potraviny na pečení a dejte je do trouby. Potom vyberte požadovanou funkci vaření a teplotu: Stiskněte a držte senzorické tlačítko „M“, dokud se na displeji časovače nezobrazí symbol „I>I“. Když je časovač v této pozici,

nastavte pomocí senzorických tlačítek + a - požadovanou dobu přípravy jídla. Po nastavení požadované doby přípravy jídla se na displeji časovače objeví „AUTO“. Jakmile nastavení dokončíte, počkejte, dokud se nezobrazí aktuální čas a dokud nezačne svítit symbol doby trvání.

Když časovač dosáhne nuly, trouba se vypne, ozve se zvukový signál a na obrazovce začne blikat „AUTO“. Stisknutím kteréhokoli senzorického tlačítka na ovládací jednotce vypněte zvukové upozornění. „AUTO“ bude nadále blikat. Současným stisknutím tlačítek“+“ a „-“ odejdete z režimu „AUTO“.

Nastavení času ukončení pečení

Tato funkce se používá ke spuštění pečení po uplynutí určitého času a po konkrétní dobu. Připravte potraviny na pečení a dejte je do trouby. Potom vyberte požadovanou funkci pečení a teplotu:

Stiskněte a podržte senzorické tlačítko „M“, dokud se nezobrazí symbol doby trvání „I>I“ a na displeji časovače se nezobrazí „AUTO“. Když je časovač v této pozici, nastavte pomocí senzorických tlačítek + a - požadovanou dobu přípravy pokrmu. Poté stiskněte senzorické tlačítko „M“ a držte ho, dokud se nezobrazí symbol „>|“ a aktuální čas a dokud nezačne blikat doba přípravy pokrmu. Když je časovač v této pozici, nastavte pomocí senzorických tlačítek + a - požadovaný čas dokončení přípravy pokrmu. Jakmile nastavení dokončite, počkejte, dokud se nezobrazí aktuální čas a na displeji časovače nezůstane rozsvícený symbol „>|“.

Trouba vypočte dobu spuštění tím, že odečte délku přípravy pokrmu od času, kdy má být jídlo dokončeno a trouba se má vypnout. Z časovače zazní zvukové upozornění a bude blikat symbol „AUTO“. Stisknutím jakéhokoli tlačítka na časovači zastavíte zvukové upozornění. Současným stisknutím tlačítek „+“ a „-“ ukončíte režim „AUTO“.

Nastavení zvuku digitálního časovače

Stiskněte a podržte senzorické tlačítko „-“, dokud neuslyšíte „pípnutí“. Poté se při každém stisknutí tlačítka „-“ ozve jiné „pípnutí“. Existují tři různé typy zvukového signálu. Vyberte požadovaný tón a nemačkejte na žádná další tlačítka. Vybraný zvukový signál se po chvíli uloží.

Funkce zámku tlačítek

Uzamčení tlačítek použijte, abyste předešli nechtěným změnám v nastavení trouby.

Stiskněte tlačítko „+“ a držte ho, dokud se na displeji neobjeví symbol zámku tlačítek. Pokud budete chtít funkci zámku tlačítek deaktivovat, stiskněte tlačítko „+“ a držte ho, dokud z displeje nezmizí symbol zámku. Když je zámek tlačítek aktivní, je možné použít pouze tlačítko na vypnutí. Všechna ostatní tlačítka jsou uzamčená.

Pokud je trouba zapnutá, ale po dobu 6 hodin nebude provedena žádná aktivita, trouba se automaticky vypne.

4.4 PŘÍSLUŠENSTVÍ

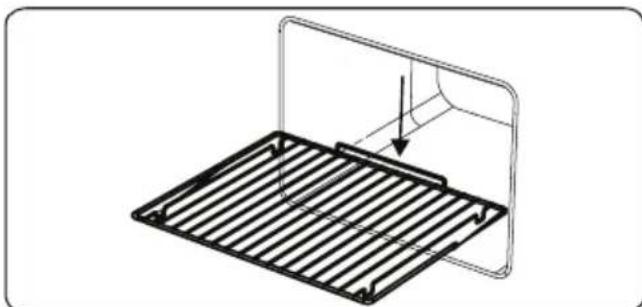

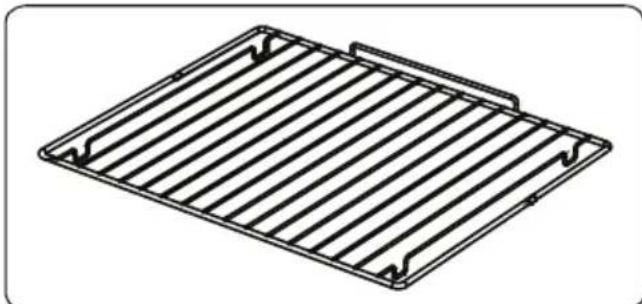

Drátěný rošt EasyFix

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadřík.

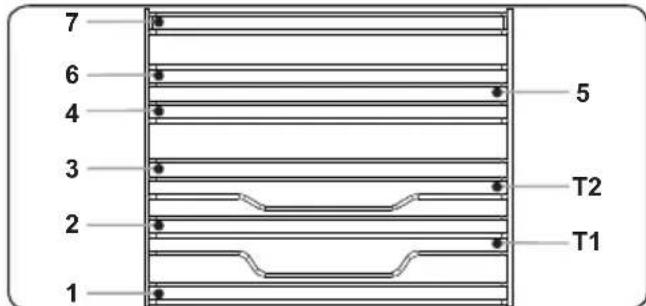

7 6 4 3 2 1 5 T2 T1

• Vložte příslušenství na správnou zásuvnou úroveň do trouby.
- Mezi krytem ventilátoru a příslušenstvím ponechte mezeru alespoň 1 cm.
- Při vyjímání nádobí nebo příslušenství z trouby bud’te opatrní. Horké pokrmy nebo příslušenství mohou způsobit popáleniny.
- Příslušenství se v horkém prostředí může deformovat. Po zchladnutí se mu vrátí původní tvar a funkce.
- Plechy a drátěné rošty lze umístit na zásuvnou úroveň 1 až 7.
- Teleskopické kolejnice lze umístit na zásuvnou úroveň T1, T2.
- Zásuvnou úroveň 3 doporučujeme použít při pečení na jedné úrovni.
- Zásuvnou úroveň T2 doporučujeme použít při pečení na jedné výškové úrovni s teleskopickými kolejnicemi.
- Zásuvné úrovně 2 a 4 doporučujeme použít při pečení na dvou úrovních.

• Drátěný rošt otočného rožně musí být umístěn na zásuvné úrovni 3.
• Zásuvná úroveň T2 se používá pro drátěný rošt otočného rožně při použití teleskopických kolejnic.
  ****Příslušenství se může lišit v závislosti na zakoupeném modelu.

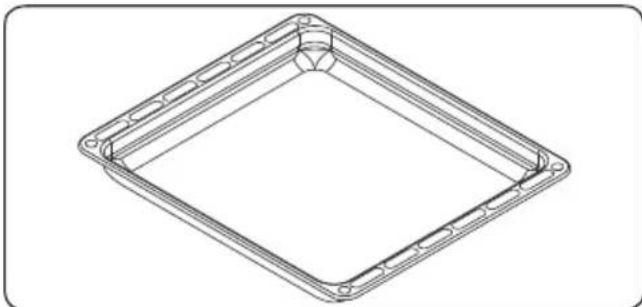

Hlubok plech

Hluboký plech se nejlépe hodí pro přípravu dušených pokrmů.

Umístěte plech na jakoukoliv úroveň a zasuňte jej až na konec.

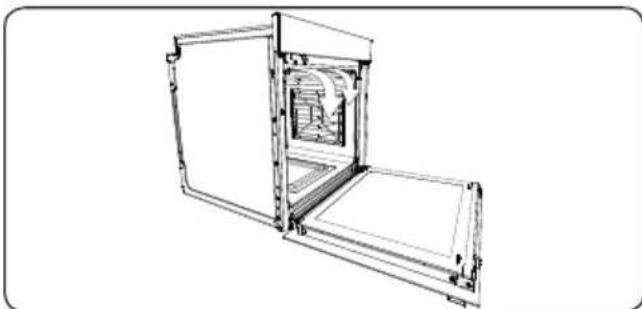

Systém ochrany před horkým vzduchem

Tento patentovaný systém ochrany před horkým vzduchem zabraňuje tomu, aby uživatel přišel do kontaktu s horkým vzduchem. Používá k tomu clonu vzduchu, která se vytvoří při otevření dvířek.

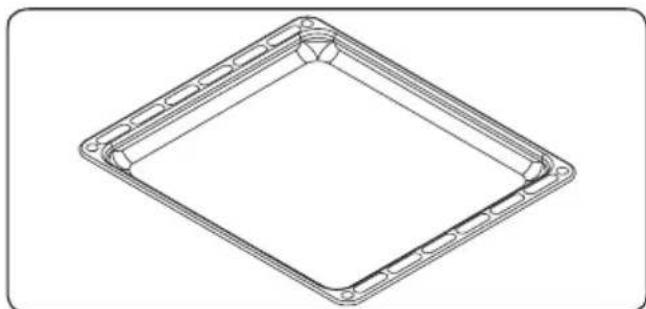

Mělký plech se nejlépe hodí pro přípravu pečiva.

Umístěte plech na jakoukoliv úroveň a zasuňte jej až na konec.

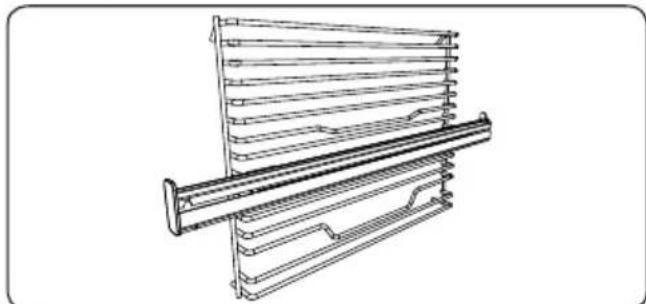

Drátěný rošt s jednou zcela vysunovací teleskopickou kolejnicí EasyFix

Teleskopické kolejnice lze zcela vysunout, abyste měli lepší přístup k pečenému pokrmu.

Teleskopické kolejnice

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadřík.

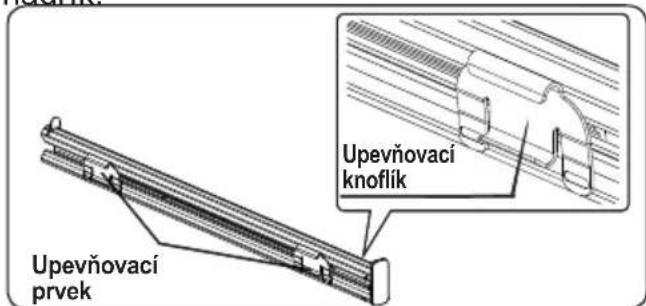

Upevňovací prvek Upevňovací knoflik

- Usazení teleskopických kolejnic je zajištěno upevňovacími knoflíky na upevňovacím prvku.

- Vyjměte boční pojezdy. Viz sekce "Vyjmutí drátěného roštu".

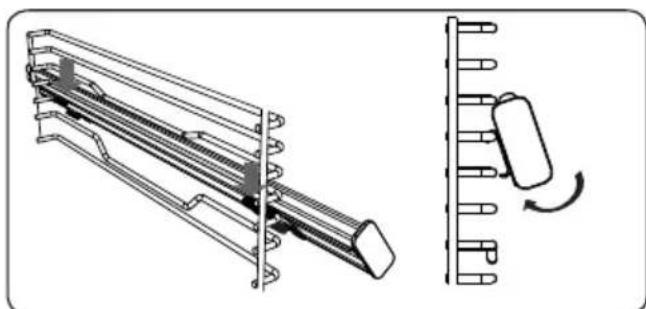

• Na každé teleskopické kolejnici je horní a dolní upevňovací prvek umožňující změnu pozice kolejnic.
• Zavěste horní upevňovací prvek teleskopické kolejnice na příslušný drát postranní výškové úrovně a současně zatlačte na spodní upevňovací prvek, dokud neuslyšíte zacvaknutí do drátu.
• Pokud budete chtít kolejnici odstranit, podržte ji za přední část a postupujte podle výše uvedených kroků v opačném pořadí.

Drátěný rošt

Drátěný rošt se nejlépe hodí na grilování nebo zpracování potravin v nádobách vhodných do trouby.

VAROVÁNÍ Mřížku, umí

Mřížku umístěte správně na správným koncem na libovolnou úroveň a zasuňte ji až nakonec.

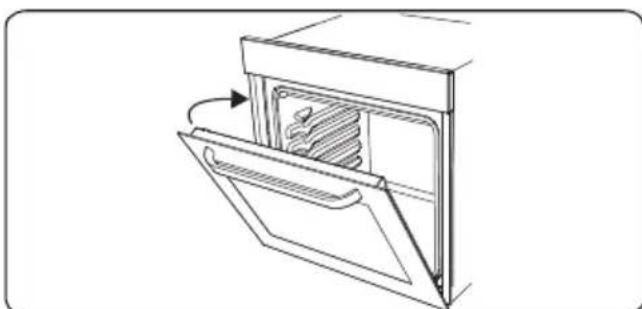

Dvířka s tichým zavíráním

Když dvířka trouby pustíte těsně před zavřením, sama se pomalu zavřou.

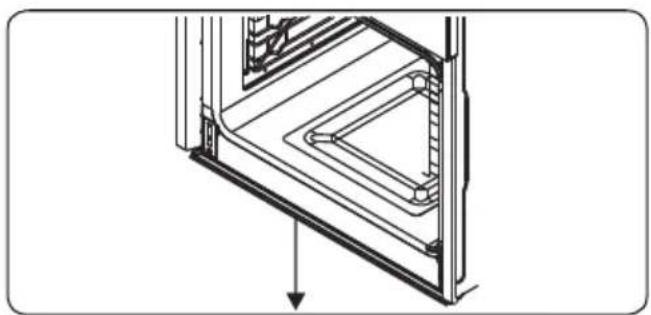

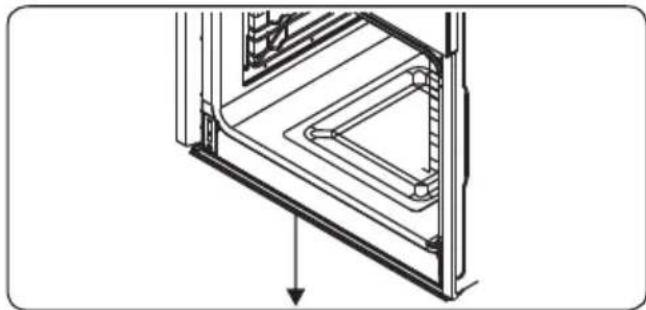

Někdy může při pečení vznikat na vnitřním skle dvířek trouby kondenzát.. Nejedná se o poruchu produktu.

Otevřete dvířka trouby do pozice na grilování a ponechejte je takto 20 vteřin.

Voda steče do kolektoru na vodu.

Nechte troubu zchladnout a utřete vnitřní část dvířek suchou utěrkou. Tento proces se musí pravidelně opakovat.

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte jej a počkejte, až vychladne.

Všeobecné pokyny

- Než na spotřebič použijete nějaký čisticí materiál, zkontrolujte, zda je k tomu vhodný a je doporučený výrobcem.

- Použijte krémové nebo tekuté čisticí přípravky, které neobsahují malé částice. Nepoužívejte leptavé (korozivní) krémy, abrazivní čisticí prášky, hrubé drátěnky ani tvrdé nástroje. Mohly by poškodit povrch spotřebiče.

Nepoužívejte čisticí prostředky s obsahem drobných částeček. Ty by mohly poškrábat skleněné, smaltované o natřené části spotřebiče.

- Pokud na spotřebiči přeteče tekutina, ihned ji otřete, aby nedošlo k poškození částí.

Žádnou část spotřebiče nečistěte parním čističem.

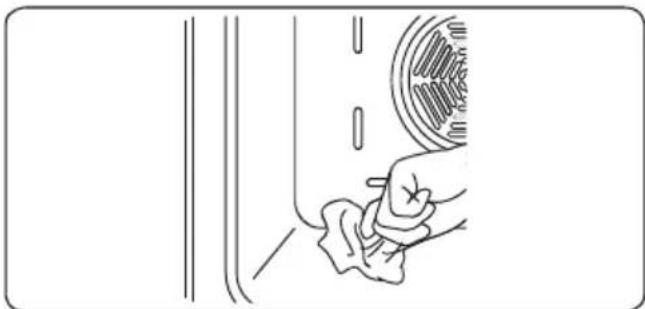

Čištění vnitřního prostoru

- Vnitřní prostor smaltovaných trub je nejlepší čistit, dokud povrch teplé.

- Po každém použití troubu vytřete měkkým hadříkem namočeným ve vodě s čisticím prostředkem. Poté ji znovu

otřete mokrým hadříkem a vysušte.

- K občasnému kompletnímu vyčištění trouby může být potřeba tekutý čisticí prostředek.

Čištění skleněných částí

- Skleněné části spotřebiče čistěte pravidelně.

- Na vnitřní i vnější skleněné části použijte čistič skla. Poté je důkladně opláchněte a osušte suchým hadrem.

Čištění nerezových částí (pokud je spotřebič má)

- Nerezové části spotřebiče čistěte pravidelně.

- Otřete nerezové části měkkým hadříkem namočeným pouze do vody. Poté je důkladně osušte suchým hadříkem.

Nečistěte nerezové části, dokud jsou ještě horké po přípravě pokrmů.

Nenechávejte na nerezových částech delší dobu ocet, kávu, mléko, sůl, vodu, nebo citronovou či rajčatovou u.

Čištění částí s nátěrem (pokud je spotřebič má)

- Skvrny od rajčat, rajčatového protlaku, kečupu, citronu, olejových derivátů, mléka, jídel s cukrem, slazených nápojů a kávy se musí ihned odstranit hadříkem namočeným do teplé vody. Pokud tyto skvrny hned neodstraníte, a zaschnou na povrchu, NESMÍ se odírat tvrdými předměty (hranatými předměty, ocelovými nebo plastovými drátěnkami, houbičkami s hrubým povrchem) ani čisticími prostředky s vysokým obsahem alkoholu, odstraňovači skvrn, odmašťovači nebo abrazivními chemikáliemi. Jinak na povrchu s práškovým nátěrem může dojít ke korozi a vzniku skvrn. Výrobce neponese zodpovědnost za žádné škody způsobené nevhodnými čisticími prostředky nebo postupy.

Odstranění vnějšího skla

Před čištěním musíte sklo dvířek trouby odstranit, jak vidíte níže.

1. Zatlačte sklo ve směru B a uvolněte jej z upevňovací svorky (x). Zatáhněte za sklo ve směru A.

x A B

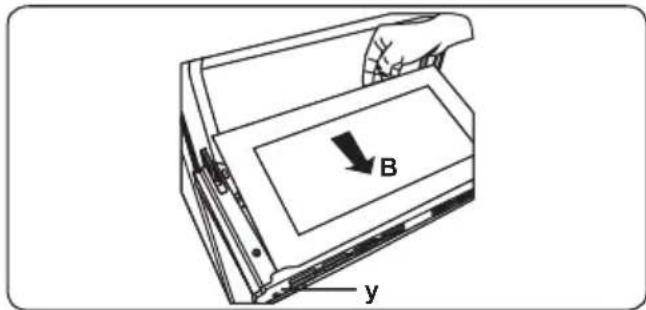

Vrácení vnějšího skla na místo:

1. Zatlačte na sklo směrem k upevňovací svorce a pod ni (y) ve směru B.

B y

1. Usad'te sklo pod upevňovací svorku (x) ve směru C.

x C

Pokud jsou dvířka trouby z trojitého skla, lze třetí vrstvu skla vyjmout stejným způsobem jako druhou vrstvu

Odstranění dvířek trouby

Než začnete čistit dvířka trouby, musíte je sejmout, jak vidíte níže.

1. Otevřete dvířka trouby.

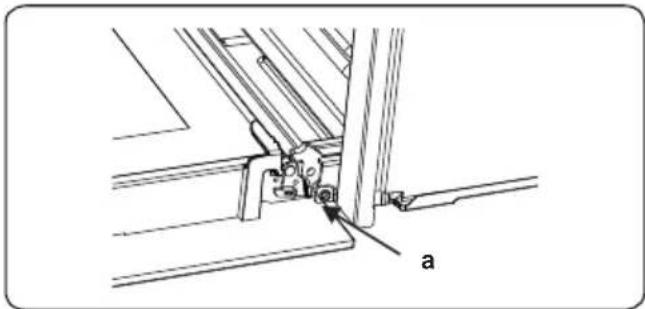

1. Otevřete západku (a) (pomocí šroubováku) až na koncovou pozici.

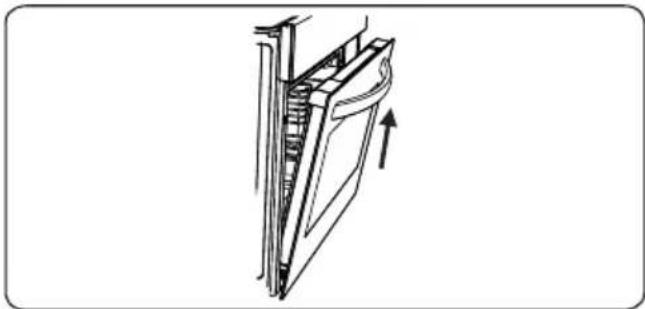

1. Dejte dvířka do téměř uzavřené pozice a zatažením dvířek směrem k sobě je sejměte.

Odstranění drátěné police

Drátěnou polici odstraníte tak, že za ni zatáhnete, jak vidíte na obrázku. Po uvolnění police ze svorek (a) ji zdvihněte nahoru.

VAROVÁNÍ: Údržbu tohoto spotřebiče smí provádět pouze zaměstnanec autorizovaného servisu nebo

Výměna osvětlení trouby

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte jej a počkejte, až vychladne.

• Sejměte skleněný kryt a odstraňte žárovku.
  • Vložte novou žárovku (odolnou teplotám do 300 °C) namísto staré žárovky (230 V, 15 - 25 W, typ E14).
• Vratte na místo skleněný kryt. Trouba je nyní připravená k použití.

Osvětlení je navrženéspeciálně pro použití v domácích kuchyňských spotřebičích. Není vhodné pro

osvětlení místnosti v domácnosti.

6. ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA

6.1 ODSTRAŇOVÁNÍ POTÍŽÍ

Pokud i po provedení těchto základních kroků pro odstraňování potíží budou potíže se spotřebičem přetrvávat, kontaktujte personál autorizovaného servisu nebo kvalifikovaného technika.

Problém Možná příčina Řešení
Troubu nejde zapnout. Je vypnutý proud.		Zkontrolujte, zda je v pořádku dodávka energie.Zkontrolujte také, zda fungují ostatní kuchyňské spotřebiče.
Spotřebič nehřeje nebo se nezahřívá trouba.	Je nesprávně nastavená teplota trouby.Dvířka trouby zůstala otevřená.	Zkontrolujte, že teplota trouby je pomoci otočného voliče správně nastavená.
Osvětlení v troubě (pokud v ní je) nesvítí.	Porucha osvětlení.Elektrína je vypnutá nebo odpojená.	Vyměňte žárovku podle pokynů.Přesvědčte se, že zásuvka, ke které je spotřebič připojený, je pod proudem.
Pokrm je nerovnoměrně upečený.	Vložili jste pokrm na nevhodnou zásuvnou úroveň.	Zkontrolujte, zda jste dle doporučení správně nastavili teplotu a umístili pokrm na vhodnou zásuvnou úroveň trouby.Neotvírejte příliš často dvířka trouby, pokud nepřipravujete pokrmy, který je potřeba otáčet.Pokud otevřete dvířka trouby, vnitřní teplota se sníží, což může mít vliv na výsledek připravovaného pokrmu.
Tlačítka časovače nelze správně stisknout.	Mezi tlačítky se něco zachytilo.Dotykový model: v ovládacím panelu je vlhkost.Je nastavená funkce dětské pojistky.	Odstraňte nečistoty zachycené v tlačítku a zkuste to znovu.Odstraňte vlhkost a zkuste to znovu.Zkontrolujte, zda je nastavená funkce dětské pojistky.
Ventilátor trouby (pokud ho trouba má) je hlučný.	Zásuvné úrovně trouby vibrují.	Zkontrolujte, zda trouba stojí rovně.Zkontrolujte, zda pečicí plechy/nádoby nevibrují nebo nejsou v kontaktu se zadním panelem trouby.

6.2 PŘEPRAVA

Pokud budete produkt potřebovat přepravit na jiné místo,, použijte originální obalové materiály a přenášejte jej v originální krabici. Řidte se pokyny pro přepravu uvedenými na obalu. Všechny volné části přilepte páskou k produktu, abyste zabránili poškození produktu během přepravy.

Pokud nemáte originální balení, zajistěte přepravní box, ve kterém bude spotřebič – obzvláště jeho externí povrch – chráněn před vnějšími riziky poškození.

7. TECHNICKÉ ÚDAJE

7.1 INFORMAČNÍ LIST O ENERGETICKÉ ÚČINNOSTI

Značka		kluge
Model		KTE1030BKTE1030X
Typ trouby ELEKTŘINA
Hmota kg 33,1
Index spotřeby energie - běžný 106,0
Index spotřeby energie - vynucený 94,6
Energetická třída A
Spotřeba energie (elektřina) - běžná kWh/cyklus 0,93
Spotřeba energie (elektřina) - vynucená kWh/cyklus 0,83
Počet otvorů 1
Zdroj tepla ELEKTŘINA
Objem I 78
Tato trouba splňuje EN 60350-1
Tipy pro úsporu energieTrouba-Pokrmy pečte společně, je-li to možné.- Zkraťte dobu předehřívání.- Dobu pečení neprodlužujte.- Na konci pečení nezapomeňte troubu vypnout.- Během pečení troubu neotevírejte.

⚠️ VÝSTRAHA: Ak je povrch prasknutý, vypnite zariadenie, aby ste zabránili úrazu elektrickým prúdom.

• Pred akýmkol'vek čistením alebo údržbou sa uistite, že je vaše zariadenie odpojené zo siete.
• Pri čistení ovládacieho panela neodstraňujte ovládače.
• Na udržanie efektivity a bezpečnosti vášho zariadenia vám odporúčame vždy použit' originálne náhradné diely a v prípade potreby zavolat' len našich zástupcov autorizovaného servisu.

Modrá Hnedá Žltá+zelená

3. FUNKCIE PRODUKTU

1. Časovač
2. Ovládač funkcií rúry
3. Ovládač termostatu rúry

4. POUŽITIE PRODUKTU

4.1 OVLÁDANIE RÚRY

Ovládač termostatu rúry

*Ak je k dispozícii, varit's pečeným kuracím špízom.

4.3 POUŽITIE DOTYKOVÉHO PROGRAMÁTORA VISIO

AUTO 88:88°C STOP B + - 888°C >1 I>1

Ak chcete nastavit' časovač minútky, stlačte senzorové tlačidlo budíka „”, na displeji časovača sa zobrazí „0,00“ a bude blikat' symbol „“. Pomocou senzorových tlačidiel „+“ a „-“ upravte požadovaný čas signálu, pokým bliká symbol „“. Po dokončení nastavenia času počkajte, kým symbol „” neprestane blikat' a nezostane rozsvietený. Nastaví sa čas

zvukovej výstrahy.

Ked' sa časovač dostane na nulu, zaznie zvyková výstraha a na obrazovke bude blikat' symbol „☐“. Stlačením tlačidla „+“ alebo „-“ zastavítezvukový signál a symbol z displeja zmizne.

Nastavenie doby trvania varenia

Ked' sa časovač dostane na nulu, rúra sa vypne, zaznie zvukový signál a na obrazovke bude blikat' „AUTO“. Stlačením l'ubovoľného senzorového tlačidla na riadiacej jednotke zastavíte výstražný zvuk, nápis „AUTO“ bude nad'alej blikat'. Súčasným stlačením tlačidiel „+“ a „-“ ukončíte režim „AUTO“.

Stláčajte senzorové tlačidlo „M“, pokým sana displeji časovača nezobrazí symbol doby trvania „I>I“ a nápis „AUTO“. Ked’ je časovač v tejto pozícii, nastavte požadovanú dobu varenia, a to pomocou senzorov „+“ a „-“. Potom stláčajte senzorové tlačidlo „M“, pokým sa nezobrazí

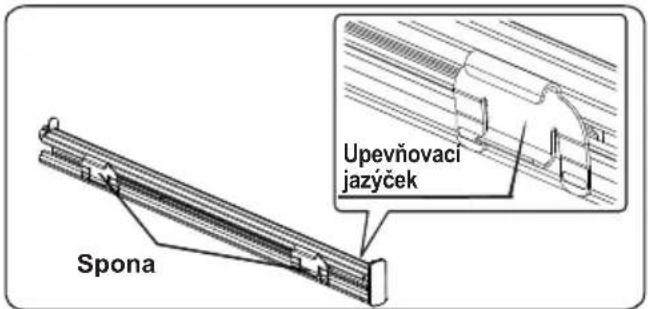

Teleskopické kol'ajničky

Pri prvom použití dôkladne očistite príslušenstvo teplou vodou, čistiacim prostriedkom a čistou mäkkou utierkou.

Upevňovací jazýček Spona

Voda odkvapká do zberača.

Ochlad'te rúru a utrite vnútro dverí suchou utierkou. Tento postup sa musíte robit' pravidelne.

Oficiální distributor značky Kluge pro Českou republiku:

ELMAX STORE, a.s.

Topolová 777/2, 735 42 Těrlicko,

Česká republika

Záruční a pozáruční servis:

tel.: [phone]

email: [e-mail]

Prodej náhradních dílů:

tel: [phone]

email: [e-mail]

www.klugecr.cz

email: [e-mail]
