NÁVOD K OBSLUZE Scooter ONE SENCOR

1. Obsah balení a popis koloběžky....3

1.1. Obsah baleni....3
1.2. Popis koloběžky Scooter One 2020....3

1. Ovládání....4

2.1. Ovládací panel a aplikace....4
2.2. Jízdní režimy....4
2.3. Spuštění provozního režimu....4
2.4. Multifunkční tlačítko 5

1. Sestavení koloběžky Scooter One 2020....5
2. Nabíjení 6
3. Ochrana balerie proti nadměrnému vybití....7
4. Skládání a transport....8
5. Rízení Scooter One 2020....9
6. Bezpečnostní instrukce 10
7. Údržba a seřízení....11
8. Technické parametry 12
9. EU Prohlášení o shodě....15

1. Obsah balení a popis koloběžky

1.1. Obsah balení

1× Elektrická koloběžka Scooter One 2020
1× Nabíjecí adaptér
1× Sada imbusových klíčů
4× Šroub pro upevnění řídítek
1× Uživatelská příručka

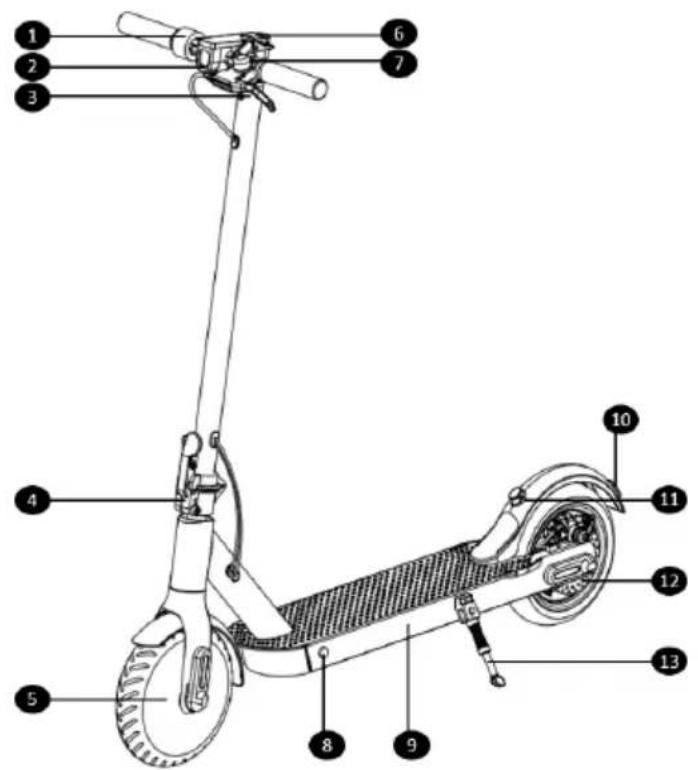

1.2. Popis koloběžky Scooter One 2020

① Ovládání rychlosti
2 LED svítilna
③ Mechanická brzda a zvonek
4 Uvolňovací páka skládacího mechanismu
⑤ Elektromotor
6 Zapnutí/vypnutí/ovládací a kontrolní panel
7 Hák pro zajištění transportního stavu
8 Nabljecí konektor

9 Prostor baterie
10 Zadní LED osvětlení/ brzdové světlo
11 Zářez pro uchycení řídítek při složeném stavu
12 Mechanická kotoučová brzda
13 Stojan

2. Ovládání

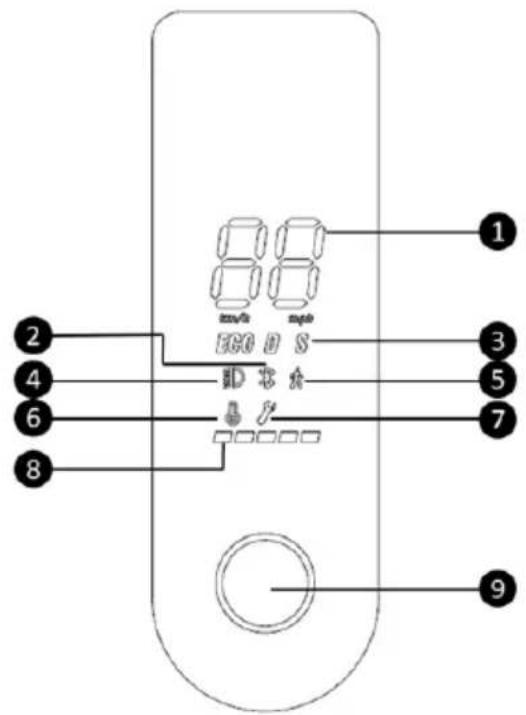

2.1. Ovládací panel a aplikace

1 Aktuální rychlost
2 Indikátor připojeného zařízení pomocí Bluetooth
3 Jízdní režimy (ECO - ekonomický; D - drive; S -sport)
4 Zapnutá svítilna
5 Režim Walk – chůze snížení rychlosti
6 Indikátor přehřátí koloběžky - při překročení teploty 80°C
7 Indikátor chyby zařízení – kontaktovat servisní středisko
8 Indikátor úrovně baterie
9 Multifunkční tlačítko

Během používání Scooter One 2020 můžete využít také mobilní aplikaci „SENCOR SCOOTER“, která je ke stažení na Obchod Google Play a Apple APP Store. Tato aplikace uživatelům nabízí například přehled ujetých kilometrů, funkci nastavení tempomatu a mnoho dalších funkcí. Vice informací o aplikaci a návod k ní naleznete na webových stránkách www.sencor.cz.

2.2. Jízdní režimy

Přepínání mezi jízdními režimy se provádí pomocí dvojitého kliku multifunkčního tlačítka.

Walk až 6 km/h

Eco až 10 km/h

Drive až 20 km/h

Sport až 25 km/h

2.3. Spuštění provozního režimu

1) Zapnout koloběžku.
2) Plně stlačit a držet ovladač rychlosti, dokud na displeji nebude zobrazena hodnota 16.
3) Stále držet ovladač rychlosti a současně stisknout brzdovou páčku.

4) Uvolnit brzdovou páčku.
5) Dojde k přepnutí do posledního nastaveného jízdního režimu.

UPOZORNĚNÍ: Vždy spouštějte provozní režim když není SENCOR SCOOTER ONE 2020 v pohybu.

2.4. Multifunkční tlačítko

UPOZORNĚNÍ: Nastavení jízdních vlastností provádějte vždy ještě před zahájením jízdy.

1) Ve vypnutém stavu krátkým stiskem multifunkčního tlačítka se Scooter One 2020 zapne.
2) V zapnutém stavu stisk a podržení tlačítka multifunkčního tlačítka po dobu 2 vteřin vypne Scooter One 2020.
3) V zapnutém stavu krátký stisk multifunkčního tlačítka zapne LED svítilnu.
4) V zapnutém stavu krátký dvojstisk multifunkčního tlačítka přepíná mezi jízdními režimy.

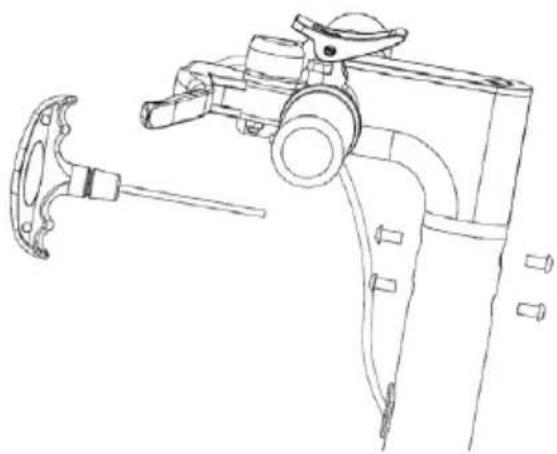

3. Sestavení koloběžky Scooter One 2020

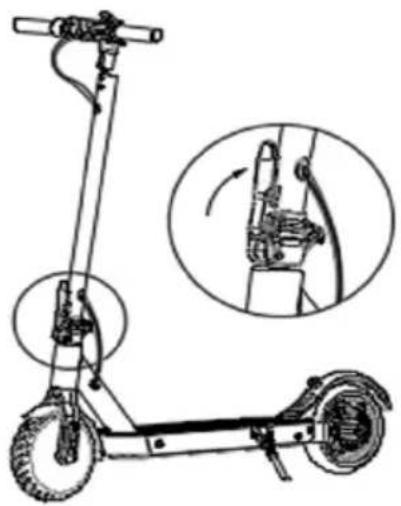

1. Narovnejte řídítkovou tyč a pevně ji upněte pomocí zajišťovací páky.

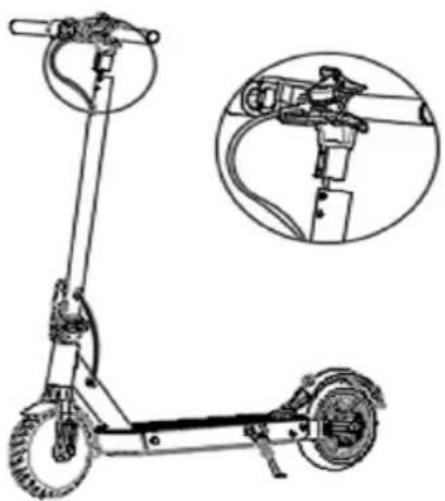

1. Zkontrolujte propojení konektorů řídicí jednotky s Ovládacím panelem. Konektor s vodiči musí být řádně propojen, aby nedošlo k pozdějšímu uvolnění.

1. Opatrně spojte řídítka s řídítkovou trubkou. Dbejte opatrnosti a předejděte poškození propojovacího vodiče pri jeho uložení do trubky řízení. LED svítilna musí směřovat do směru jízdy.
2. Sešroubujte řídítka s řídítkovou trubkou. Dva imbusové šrouby osadte z přední strany a dva imbusové šrouby osadte z protilehlé strany dle obrázku. Pevně utáhněte šrouby. Během používání výrobku pravidelně kontrolujte, zda nedošlo k povolení šroubů.

1. Zapněte Scooter One 2020.

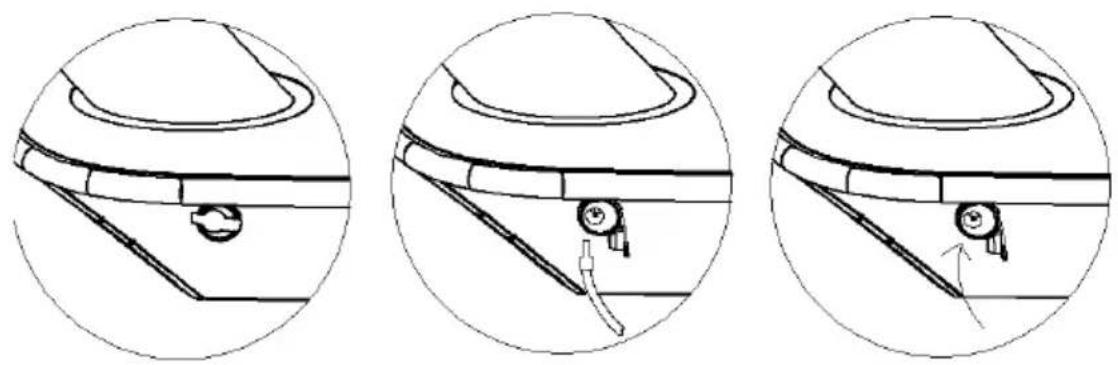

4. Nabíjení

Před zahájením jízdy ověřte, zda je baterie plně nabitá. Zapněte Ovládací panel a zkontrolujte úroveň baterie.

Nabíjení se provádí pomocí přiloženého nabíjecího adaptéru. V první řadě odkryjte gumovou krytku nabíjecího konektoru v Scooter One 2020 a připojte nabíjecí adaptér. Poté adaptér připojte do vaší síťové zásuvky. Po ukončení nabíjecího procesu a

odpojení nabíjecího adaptéru opět zakryjte gumovou krytkou zdířku nabíjecího konektoru. Pravidelně kontrolujte, zda ochranná krytka zakrývá nabíjecí konektor kdykoliv neprobíhá nabíjení.

Indikátor nabíjení se nachází na nabíjecím adaptéru a zobrazuje 2 stavy.

1. Červená led dioda: indikuje proces nabíjení baterie
2. Zelená led dioda: indikuje plné nabití baterie

UPOZORNĚNÍ:

Pro nabíjení používejte výhradně originální příslušenství dodané spolu se zařízením. Pokud je již doba provozu na baterii velmi krátká, životnost baterie je spotřebovaná a doporučujeme vám nechat si baterii vyměnit v autorizovaném servisu.

Upozornění:

Po každé jízdě zkontrolujte oblast umístění baterie. V případě mechanického poškození v blízkosti baterie nesmí být koloběžka skladovaná v uzavřených prostorech.

Doporučení:

Pokud přístroj delší dobu nepoužíváte, doporučujeme baterii jednou za dva až tři měsíce nabít do plného stavu. Nedoporučujeme skladovat přístroj s vybitou baterií, aby nedošlo k nevratnému poškození baterie (ztráta kapacity).

5. Ochrana baterie proti nadměrnému vybití

Elektrická koloběžka je vybavena ochranou jednotlivých komponent proti poškození vlivem nadměrné zátěže v provozu a nižší úrovně nabití baterie.

1. Pokud dojde ke zvýšenému zatížení elektrické koloběžky, například častou jízdou do kopce nebo jízdou do prudkého kopce, sepne se ochrana proti přehřátí řídící jednotky a baterie a výkon se na nezbytnou dobu omezí. Rychlost bude snížena na max. 15 km/h.

2. Pokud úroveň baterie klesne pod 30 %, maximální rychlost elektrické koloběžky se omezí na max. 15 km/h. V případě poklesu úrovně baterie pod 25 % se omezí rychlost na max. 10 km/h.

UPOZORNĚNÍ:

Neupravujte a nezasahujte do ochranných mechanizmů elektrické koloběžky (Scooter One 2020). Předejdete tím poškození jednotlivých komponent elektrické koloběžky (Scooter One 2020).

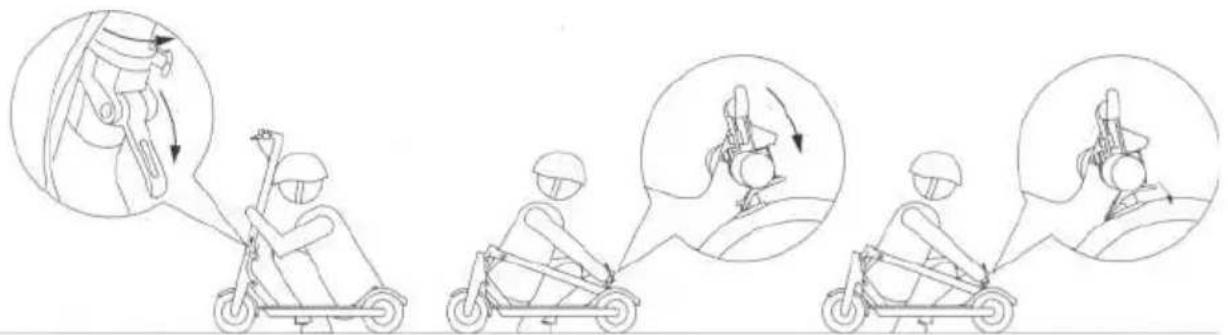

6. Skládání a transport

1. Koloběžka musí být vypnutá. Podržte koloběžku, odjistěte uvolňovací páku skládacího mechanismu na spodní části řídítkové trubky a vyklopte uvolněnou páčku do směru jízdy.

1. Sklopte uvolněnou řídítkovou trubku směrem k zadnímu blatníku, kde ji zajistíte pomocí háku na řídítkách a zářezu na zadním blatníku. Správné složení do transportního stavu
2. Pro prénášení uchopte Scooter One 2020 za řídítkovou trubku. Pro pohodlnější transport doporučujeme držet řídítkovou trubku v třetině její délky, na straně blíže k prednímu kolu.

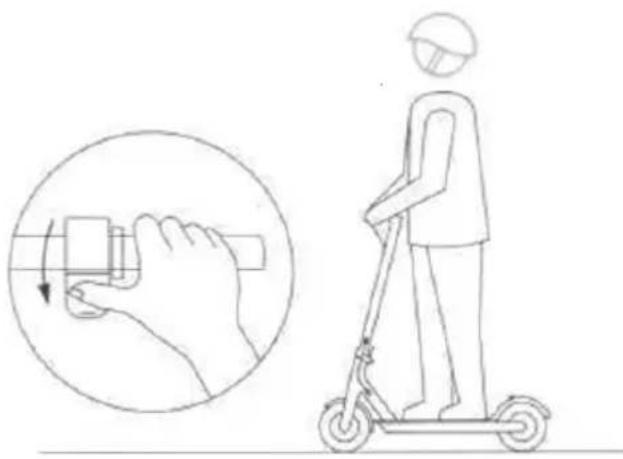

7. Rízení Scooter One 2020

UPOZORNĚNÍ:

• Pred každou jízdou použijte helmu a chrániče, abyste predešli zranění v případě pádu.

• Pred každou jízdou zkontrolujte plnou funkčnost mechanické brzdy.

• Položte jednu nohu na nášlapnou plochu koloběžky a druhou nohou se lehce odražte od země.

UPOZORNĚNÍ:

- Vždy se odrážejte nohou na té straně kde není umístěn stojánek koloběžky.

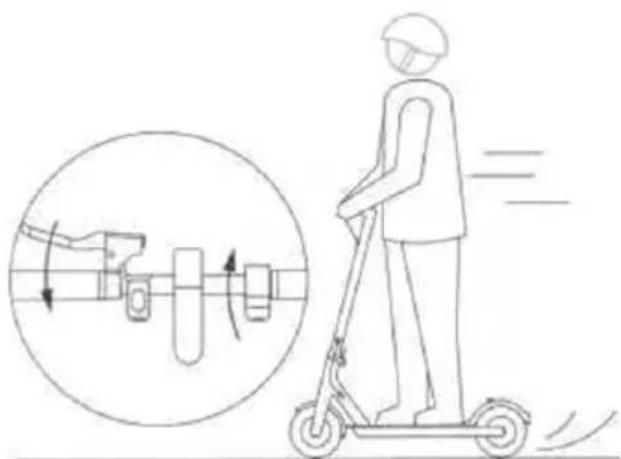

1. Jakmile koloběžku uvedete v pohyb, zmáčkněte ovládací páčku rychlosti, aby se spustil motor. Jakmile se koloběžka rozjede pomocí vlastní síly, položte i druhou nohu na plochu koloběžky.

Poznámka:

Spuštění motoru a rychlost koloběžky lze ovládat po dosažení rychlosti min. 5 km/h.

1. Zastavení je základem bezpečného řízení Scooter One 2020. Nejprve uvolněte ovladač rychlosti a posléze zmáčkněte pákovou mechanickou brzdu na levé straně řídítek.
2. První zatáčení si vyzkoušejte na rovné ploše a v pomalé rychlosti. Zatáčení provedete mírným přesunem svého těžiště díky jemnému naklonění do požadovaného směru jízdy a pomalým potočením řídítek.

8. Bezpečnostní instrukce

Tento elektrický Scooter One 2020 je určen pro zábavu a rekreační použití. Nejedná se o dopravní prostředek. V soukromém i veřejném prostoru dbejte na bezpečnost všech, řídte se následujícími instrukcemi a také místními dopravními předpisy.

Při setkání s chodci věnujte zvýšenou pozornost vaší jízdě a ujistěte se, že chodci ví o vaší přítomnosti. Pokud jste mimo jejich zorný úhel, zazvoňte na zvonek, zpomalte a předjedte je (v případě pravostranné dopravy předjíždějte zleva).

Vyšší rychlost provozu automaticky znamená delší brzdnou dráhu. Udržujte bezpečnou rychlost pro případ neočekávané potřeby zastavit a udržujte si bezpečnou vzdálenost od ostatních. I na rovném povrchu můžete narazit na situace nebo terén, kvůli kterým ztratíte rovnováhu, dojde k podklouznutí kol nebo jiné neočekávané situaci, která může zapříčinit váš pád. Vždy věnujte plnou pozornost řízení.

Před každou jízdou provedte kontrolu mechanické brzdy, stav nabití baterie, opotřebení součástek a kol. V případě uvolnění některých součástí nebo při výskytu nezvyklých zvuků provedte důkladnou kontrolu a případně se obratte na autorizovaný servis.

Výrobce ani distributor nejsou zodpovědní za jakékoliv finanční škody, zranění, nehody, právní spory nebo konflikty, které vznikly z důvodu nedodržení bezpečnostních instrukcí.

• Nejezděte za deště a vyvarujte se kluzkému povrchu.
• Pokud narazíte na překážku v cestě, zastavte a koloběžku préneste prěs překážku.

• Dbejte zvýšené opatrnosti v případě průjezdu sníženými prostory.

• Nezrychlujte během jízdy z kopce a vždy brzděte s dostatečným předstihem.
  Pokud narazíte na strmý sestup (např. prudký kopec), zastavte a koloběžku vedte.

• Během tlačení koloběžky nepřídávejte rychlost.
  • Vždy se vyhýbejte překážkám.
• Vyvarujte se převozu těžkých zavazadel na předních řídítkách.
• Během jízdy mějte vždy obě nohy položené na nášlapné ploše koloběžky.
• Scooter One 2020 provozujte na místech, které jsou pro jízdu určená. Sledujte místní předpisy jednotlivých regionů, parků, měst a států, kde chcete koloběžku provozovat.
• Nezatáčejte prudce při vysokých rychlostech.
• Neprojíždějte kalužemi, vodou a nejezděte v dešti.
• Nejezděte ve dvou ani v případě dětí.
• Nestoupejte na blatníky.
• Nedotýkejte se brzdových komponentů.
  • Vždy se držte řídítek.
• Nesnažte se jezdit do schodů, ze schodů ani skákat s koloběžkou.

9. Údržba a seřízení

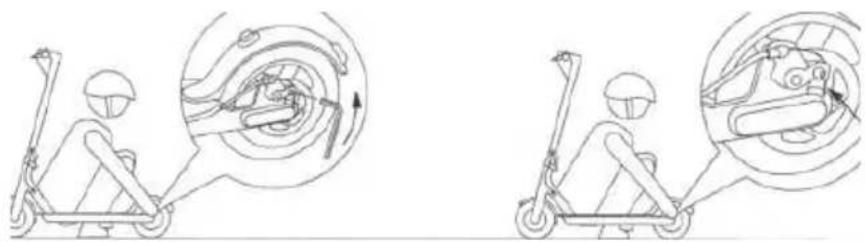

Před první jízdou je nutné provést seřízení brzdového mechanismu. Pro správné seřízení se obratte na specializovaného poskytovatele (např. cykloservis). Seřízení nelze provádět v rámci záručního ani pozáručního servisu u výrobce ani distributora.

V případě příliš utažených nebo příliš povolených brzd použijte 4mm imbusový klíč a uvolněte šroub brzdového mechanismu proti směru hodinových ručiček a upravte délku brzdového lanka. Poté šroub pevně utáhněte. Pro doladění upravte napětí brzdového lanka matkou u mechanické brzdy upevněné na řídítkách.

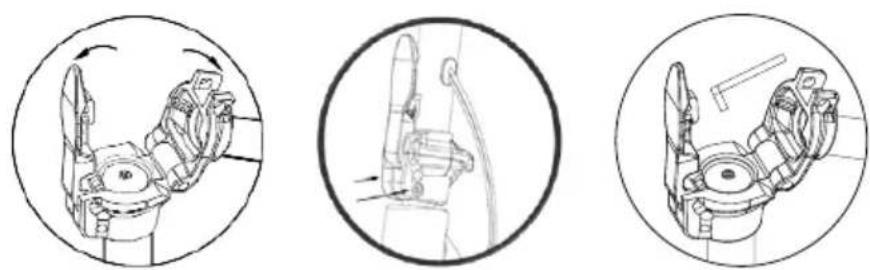

V transportním stavu je v kloubu řídítkové trubky přístupný šroub (4mm imbus) pro utažení jejího upevnění. Před utažením imbusového šroubu v kloubu řídítkové trubky je nutné nejprve povolit imbusové šrouby umístěné na v objímce kloubu (znázorněno šipkami na obrázku).

10. Technické parametry

Sencor Scooter ONE 2020
Klíčové vlastnosti
Dojezd až 25 km
Hliniková konstrukce
Aplikace SENCOR SCOOTER
Osvětlení LED
LED Displej (mód, rychlost, baterie, osvětlení, bluetooth)
Pohon
Výkon motoru 350 W
Rychlost režim Walk až 6 km/h
	režim Eco až 10 km/h
	režim Drive až 20 km/h
	režim Sport až 25 km/h
Dojezd až 25km při váze 55kg
	až 20km při váze 90kg
Tempomat ANO
Maximální úhel stoupání až 15°
Kota
8,5 palcové přední a zadní perforované pneumatiky
Duální systém brždění - elektrické a mechanické
Kotoučová brzda
Aplikace SENCOR SCOOTER
Dostupná na Apple App Store a Google Play
Bezpečnostním zámkem pomoci aplikace
Dojezd, ujetá vzdálenost, čas provozu, rychlost, stav baterie, atd.
Bluelooth 4.1
Technické parametry
Maximální zaližení 120 kg
Rozměry 108 x 44 x 110 cm (rozložená)	108 x 44 x 50 cm (složená)
Hmotnost 12,5 kg
Pracovní teplota -10 až 40 °C
Skladovací teplota -20 až 45 °C
Adaptér
Vstupní napětí 100-240 AC 50/60 Hz
Vstupní proud	1,5 A
Výstupní napětí	42 V
Konektor ∅ 5,5 x 10 mm
Baterie
Kapacita	7,5 Ah Li-ion
Doba nabíjení	4-5 hodin
Počet článků	30
Ochrana proti zkratu, přepětí, přebití
Životnost až 500 cyklů
Vstupní nabíjecí napětí 42 V
Jmenovité napětí 36 V

Nabíjecí adaptér Hodnota a přesnost Jednotka
Název nebo ochranná známka výrobce, identifikační číslo podniku a adresa	"Dongguan Green Power One Co., Ltd No.26, Hongyun Street, Chonghe Village, Qing xi Town, Dongguan City, Guangdong, P. R. China"	-
Identifikační kód modelu GA20-4201500T -
Vstupní napětí 100-240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí	42,0 V
Výstupní proud	1,5 A
Výstupní výkon	63,0 W
Průměrná účinnost v aktivním režimu	89,61 %
Účinnost při nízké zátěži (10 %)	/ %
Spotřeba energie ve stavu bez zátěže	0,19 W

Bluetooth
Verze	4.1
Maximální výkon vysílače	100 mW při 2,4 GHz – 2,4835 GHz

Hlukové emise

Vážená hladina akustického tlaku jedoucího vozidla je menší než 70 dB(A).

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tímto FAST CR a.s. prohlašuje, že typ rádiového zařízení Scooter One 2020 je v souladu se směrnicí 2014/53/EU.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

EU Prohlášení o shodě

Produkt/značka Elektrická koloběžka/SENCOR
Typ/model SCOOTER O	NE 2020, výrobní model E9Baterie (10S3P) DC 36 V; 9,7 A; 7,5 Ah; 350 W; IP54; Class IIIAdaptér (FY0634201500) Vstup: AC 100-240 V; 50/60 Hz;1,8A; IP20; Class IIVýstup: DC 42,0 V; 63,0 W; 1,5A
Výrobce	FAST ČR, a.s.Černokostelecká 2111, 100 00 Praha 10, Czech RepublicVAT no: CZ26726548

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Předmět výše uvedeného prohlášení je v souladu s příslušnými harmonizačními právními předpisy Unie:

Směrnice MD 2006/42/EC

Směrnice EMC 2014/30/EU

Směrnice RED 2014/53/EU

Směrnice ErP 2009/125/EC

Směrnice LVD 2014/35/EU

Směrnice RoHS 2011/65/EU

Příslušné harmonizované normy a další technické specifikace:

EN 60204-1:2006+A1+AC

EN 60335-1:2002+

EN ISO 12100:2010

A1+A11+A12+A2+A13+A14

EN 62479:2010

EN 17128:2020

EN 301 489-1 V2.2.0

EN 55014-1:2017

EN 301 489-17 V3.2.0

EN 55014-2:2015

EN 300 328 V2.1.1

EN 61000-3-2:2014

EN 61000-3-3:2013

CE

Místo vydání: Praha Jméno: Ing. Zdeněk Pech

Předseda představenstva

Datum vydání 18. 10. 2021
