NÁVOD K OBSLUZE SRV 6110BK SENCOR

CZ • Robotický vysavač

Návod k použití v originálním jazyce

ČTĚTE POZORNĚ A USCHOVEJTE JE PRO BUDOUCÍ POUŽITÍ.

Obecná upozornění

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
• Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.
• Robotický vysavač se musí používat pouze s originálním síťovým adaptérem, který je s ním dodáván. Abyste se vyvarovali vzniku nebezpečné situace, nikdy nepoužívejte jiný typ adaptéru.
• Před každým čištěním nebo údržbou odpojte robotický vysavač od zásuvky elektrického napětí a vypněte jej hlavním vypínačem.
• Při čištění a údržbě dodržujte pokyny, uvedené v tomto návodu.
• K nabíjení robotického vysavače používejte pouze originální nabíjecí základnu, která je s ním dodávána.
• Spotřebič musí být napájen pouze bezpečným malým napětím odpovídajícím značení spotřebiče.

Elektrická bezpečnost

• Před připojením adaptéru k síťové zásuvce se ujistěte, že se shoduje vstupní napětí uvedené na typovém štítku s elektrickým napětím zásuvky.
• Sítový adaptér připojujte pouze k řádně uzemněné zásuvce. Nepoužívejte prodlužovací kabel.
• Sítový adaptér neodpojujte od zásuvky tahem za přívodní kabel. Mohlo by dojít k poškození síťového adaptéru nebo zásuvky. Sítový adaptér odpojujte od zásuvky tahem za zástrčku.
• Přívodní kabel síťového adaptéru nepokládejte přes ostré předměty. Dbejte na to, aby přívodní kabel nevisel přes okraj stolu nebo aby se nedotýkal zahřátého či horkého povrchu.

• Sítový adaptér s poškozenou vidlicí nebo s poškozeným přívodním kabelem je zakázáno používat.
  ■ Pro výměnu adaptéru kontaktujte autorizované servisní středisko.

• Sítový adaptér dodávaný s tímto spotřebičem nikdy nepoužívejte pro jiné účely.

• Sítový adaptér a jeho přívodní kabel udržujte v suchu.
• Přívodní kabel síťového adaptéru nepřipojujte a neodpojujte od síťové zásuvky mokrýma rukama.
• Neodkrývejte elektronické části robotického vysavače, jeho akumulátoru nebo nabíjecí základny. Neobsahují žádné součásti opravitelné uživatelem. Servis přenechejte kvalifikovaným osobám. Ujistěte se, že napětí dodané nabíjecí základny odpovídá standardnímu napětí zásuvky.
• Abyste zabránili případnému úrazu elektrickým proudem, nepostřikujte robotický vysavač nebo jeho síťový adaptér vodou ani jej neponořujte do vody nebo jiné tekutiny.
• Pokud nebudete robotický vysavač dlouhou dobu používat, vyjměte z něj akumulátor. Před vyjmutím akumulátoru se ujistěte, že je robotický vysavač odpojen od zásuvky el. napětí a že je hlavní vypínač v poloze vypnuto (O).
• Nepoužívejte robotický vysavač, nefunguje-li správně, jestliže byl poškozen nebo ponořen do vody.
• Abyste se vyvarovali nebezpečí úrazu elektrickým proudem, neopravujte robotický vysavač sami ani ho nijak neupravujte. Veškeré opravy svěřte autorizovanému servisnímu středisku. Zásahem do robotického vysavače během platnosti záruky se vystavujete riziku ztráty záručních plnění.

Bezpečnost při používání

• Tento robotický vysavač je určen pro použití v domácnostech, kancelářích a podobných prostorech. Nepoužívejte jej v průmyslovém prostředí nebo venku.
• Robotický vysavač není určen pro vysávání vody, proto nesmí být používán ve vlhkých či mokrých prostorách, například v prádelnách, koupelnách nebo okolo bazénu. Při kontaktu s vlhkem se zničí vnitřní elektronické vybavení vysavače.

■ Robotický vysavač nepoužívejte k vysávání:

- doutnajících cigaret, hořících nebo hořlavých předmětů, zápalek nebo popele;

- ostrých předmětů, jako např. střepů, jehel, špendlíků apod.;

- mouky, omítky a jiných stavebních materiálů;

- větších kusů papíru nebo plastových sáčků, které mohou snadno zablokovat sací otvor.

- Robotický vysavač nevystavujte přimému slunečnímu záření a neumístujte jej do blízkosti otevřeného ohně nebo přístrojů, které jsou zdrojem tepla.

■ Robotický vysavač používejte pouze s originálním příslušenstvím výrobce.

- Před použitím robotického vysavače se ujistěte, že v nádobě na prach je řádně instalován prachový filtr.

- Před uvedením robotického vysavače do provozu se ujistěte, že jsou vstupní dveře do vašeho bytu nebo domu zavřené. Odstraňte z podlahových ploch oblečení, papír, hračky, síťové nebo prodlužovací kabely a jiné předměty, které by mohl vysavač nasát, zachytit nebo převrhnout. Záclony a závěsy, které sahají až na zem, zdvihněte, aby nedošlo k jejich zachycení do vysavače.

- Na robotický vysavač neodkládejte žádné předměty ani na něj nestoupejte nebo nesedejte.

■ Pokud je robotický vysavač v provozu, dávejte pozor na děti a domácí zvířata.

- Dbejte na to, aby pri provozu robotického vysavače nebyly zakryty otvory pro výstup vzduchu nebo aby nebyl blokován sací otvor. Jinak může dojít k poškození robotického vysavače.

- Před každým čištěním přepněte hlavní vypínač vysavače do polohy vypnuto. Pokud je zaparkován v nabíjecí základně nebo připojen k síti prostřednictvím síťového adaptéru, vždy jej nejprve odpojte.

A

• Před použitím spotřebiče se, prosím, seznamte s návodem k jeho obsluze, a to i v případě, že jste již obeznámeni s použiváním spotřebičů podobného typu. Spotřebič používejte pouze tak, jak je popsáno v tomto návodu k použití. Návod uschovejte pro případ další potřeby. Pokud předáváte spotřebič jiné osobě, zajistěte, aby u něj byl přiložen tento návod k použití.
• Minimálně po dobu trvání zákonného práva z vadného plnění, případně záruky za jakost doporučujeme uschovat originální přepravní karton, balici materiál, pokladní doklad a potvrzení o rozsahu odpovědnosti prodávajícího nebo záruční list. V případě přepravy doporučujeme zabalit spotřebič opět do originální krabice od výrobce.
• Spotřebič pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti spotřebiče.

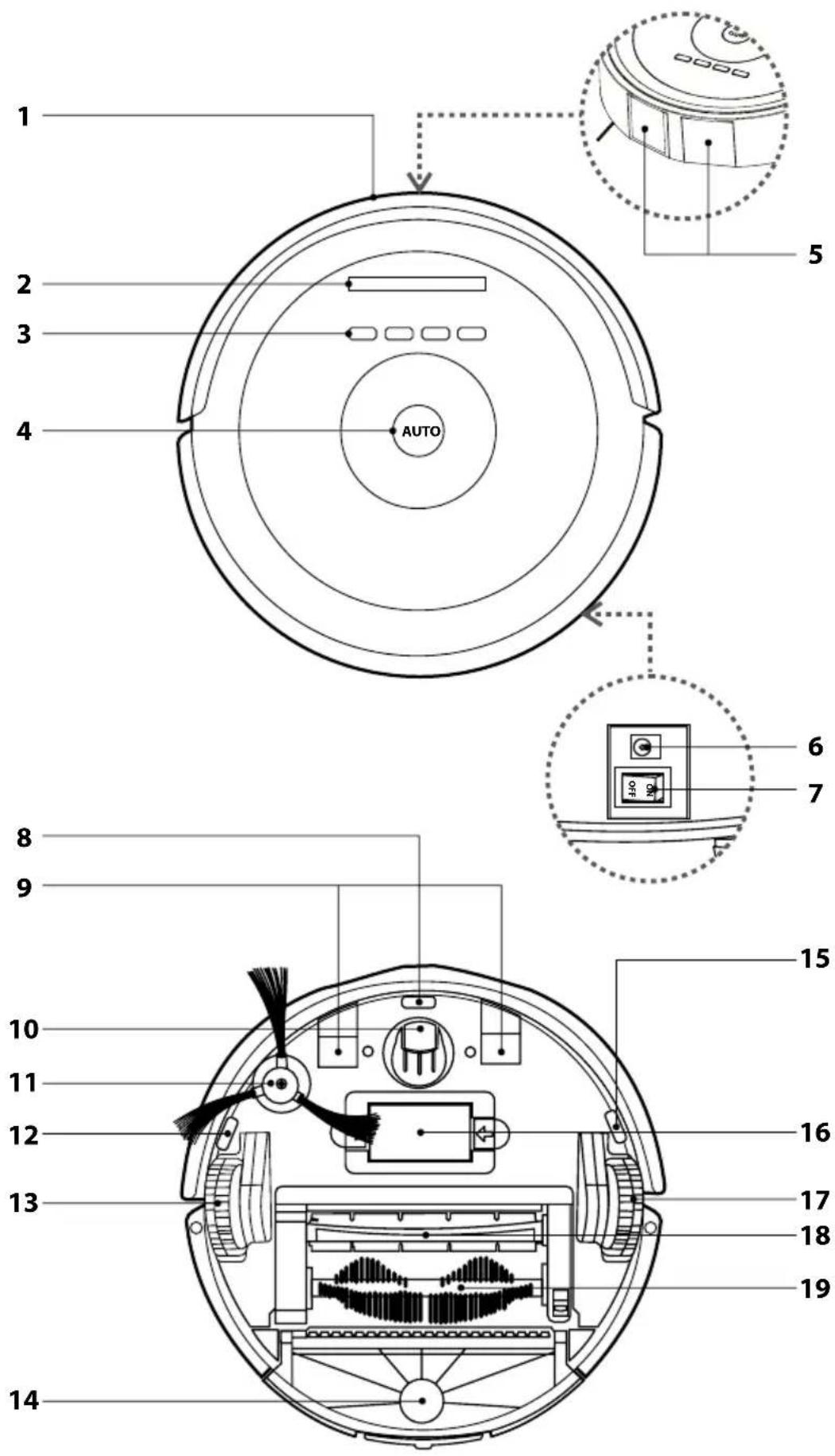

POPIS SPOTŘEBIČE A PŘÍSLUŠENSTVÍ

A1 Nárazník	A10 Přední otočné kolečko
A2 Displej	A11 Boční rotační kartáč
A3 Ovládací tlačítka	A12 Spodní levý senzor proti pádu
A4 Tlačítko pro zahájení automatického úklidu / probuzení z režimu spánku	A13 Motorizované gumové kolečko levé
A5 Přední senzory	A14 Nádoba na prach
A6 Zdířka pro konektor síťového adaptéru	A15 Spodní pravý senzor proti pádu
A7 Hlavní vypínač	A16 Akumulátor
A8 Spodní přední senzor proti pádu	A17 Motorizované gumové kolečko pravé
A9 Nabíjecí kontakty	A18 Pomocný gumový kartáč
	A19 Hlavní rotační kartáč

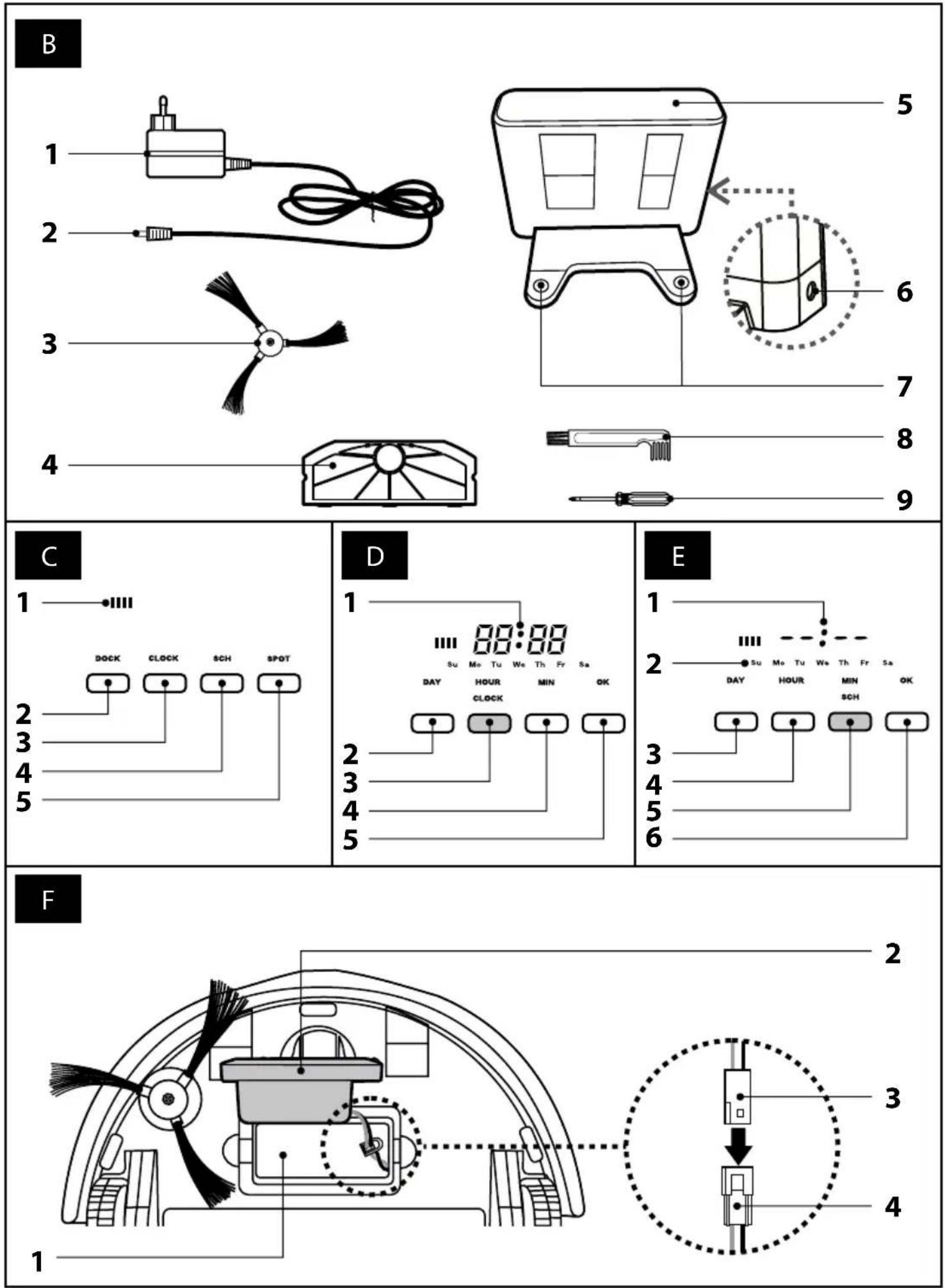

B1 Síťový adaptér	B7 Nabíjecí kontakty
B2 Konektor síťového adaptéru	B8 Kartáč na čištění nádoby na prach a filtru
B3 Náhradní rotační kartáč
B4 Náhradní filtr	B9 Šroubovák pro boční rotační kartáč
B5 Nabíjecí základna
B6 Zdířka pro konektor síťového adaptéru
C1 Ukazatel stavu a nabíjení akumulátoru	C4 Tlačítko pro nastavení plánovaného úklidu
C2 Tlačítko pro automatické vyhledání nabíjecí základny	C5 Tlačítko pro spuštění režimu úklidu SPOT
C3 Tlačítko pro nastavení času
D1 Ukazatel nastaveného času	D4 Tlačítko pro nastavení hodnoty minut
D2 Tlačítko pro nastavení dne v týdnu
D3 Tlačítko pro nastavení hodnoty hodin	D5 Potvrzující tlačítko
E1 Ukazatel nastaveného času	E5 Tlačítko pro nastavení hodnoty minut
E2 Ukazatel dnů v týdnu
E3 Tlačítko pro nastavení dne v týdnu	E6 Potvrzující tlačítko
E4 Tlačítko pro nastavení hodnoty hodin
F1 Prostor pro akumulátor	F3 Konektor akumulátoru
F2 Spodní strana základny	F4 Konektor robotického vysavače

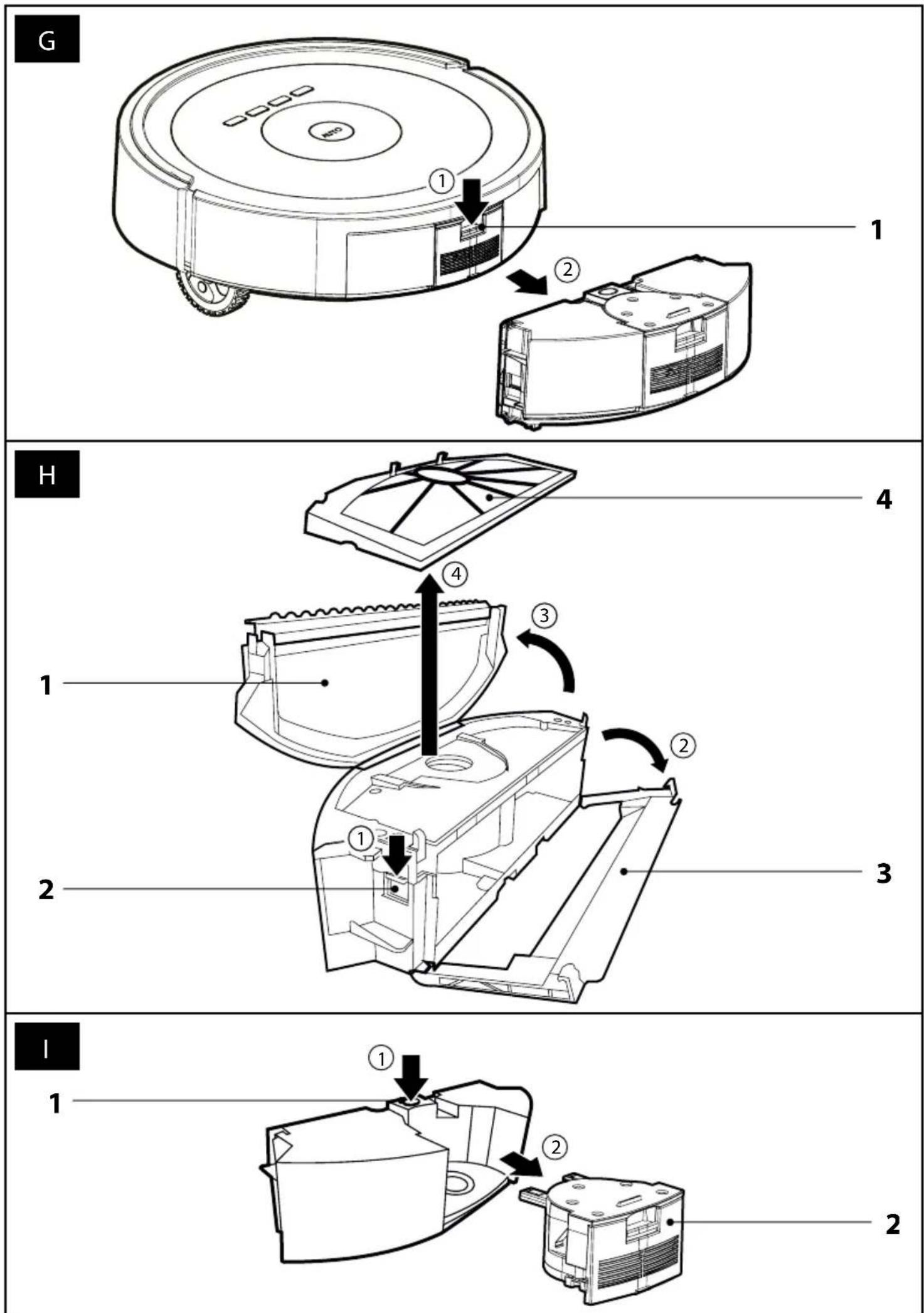

G1 Západka nádoby na prach
H1 Víko	H3 Kryt s těsněním
H2 Západky	H4 Prachový filtr
I1 Uvolňovací tlačítko I2 Jednotka s ventilátorem

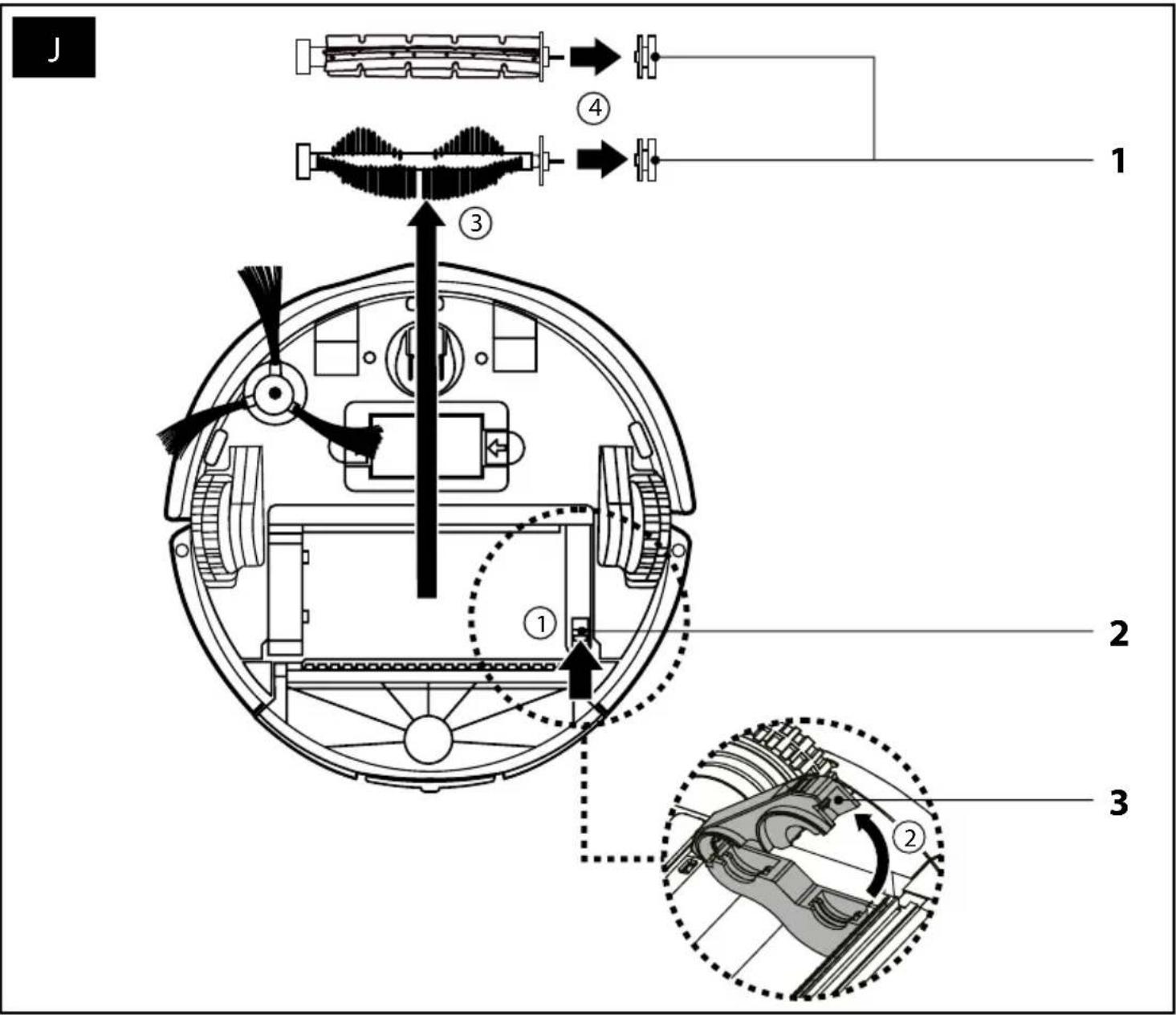

J1 Ložiska kartáčů	J3 Zvedací kryt
J2 Západka

ÚČEL POUŽITÍ A VLASTNOSTI ROBOTICKÉHO VYSAVAČE

• Robotický vysavač lze použit k úklidu všech typů tvrdých podlah, jako jsou dřevěné nebo laminátové plovoucí podlahy, dlažba, vinyl apod., a koberců s nízkým vlasem. Během úklidu robotický vysavač efektivně kombinuje různé cesty, aby dosáhnul optimálního úklidu celé podlahové plochy.
• Robotický vysavač je vybaven dvěma rotačními kartáči A18 a A19, které rotují proti sobě a efektivně tak odstraňují vlasy, zvířecí chlupy apod. Boční rotační kartáč A11 vymetá nečistoty z těžko dostupných míst podél stěn a nábytku a z rohů.
• Motorizovaná gumová kolečka A13 a A17 chrání citlivé podlahy před poškrábáním a dokáží překonat přechodové lišty až do výšky 1 cm a vyjet až na 1 cm vysoký koberec. Infračervené senzory A5 v předním nárazníku A1 zamezují kolizi robotického vysavače s překážkami. Bezpečný provoz vysavače v místnostech, ve kterých se nacházejí schody, umožňují spodní senzory A8, A12 a A15 proti pádu vysavače ze schodů.

- Pokud při provozu poklesne napětí akumulátoru pod určitou hranici, robotický vysavač automaticky vyhledá nabijecí základnu B5 a zaparkuje do ní, aby se nabil pro další použiti.

OVLÁDACÍ PRVKY A UKAZATELE ROBOTICKÉHO VYSAVAČE

HLAVNÍ VYPÍNAČ A7 (ON/OFF)

- Slouží k zapnutí nebo vypnutí napájení robotického vysavače.

TLAČÍTKO A4 (AUTO)

- Slouží ke spuštění a vypnutí režimu automatického úklidu.

DISPLEJ A2

- Na tomto místě se zobrazuje nastavený systémový čas, čas naplánovaného úklidu nebo případná chybová hlášení systému robotického vysavače. Zmíněné údaje se zobrazují jen při provozu nebo plánování úklidu.

UKAZATEL STAVU A NABÍJENÍ AKUMULÁTORU C1

- Během provozu a v pohotovostním režimu zobrazuje stav nabití akumulátoru pomocí rozsvícených svislých čárek. Během nabíjení vysavače se čárky načítají postupně zleva doprava.

TLAČÍTKO C2 (DOCK)

- Tlačítko C2 má dvě funkce. Po stisknutí tlačítka během provozu nebo v pohotovostním režimu vysavač automaticky vyhledá nabijecí základnu. Stisknutím v režimu nastavování plánovaného úklidu slouží k volbě dne v týdnu.

TLAČÍTKO C3 (CLOCK)

- Tlačitko C3 má dvě funkce. Po stisknutí v pohotovostním režimu nebo během nabíjení přepne vysavač do funkce nastavení systémového času. Dalším stisknutím v tomto režimu slouži k nastavení hodnoty hodin. V režimu plánování úklidu pak slouži k nastavení hodnoty hodin.

TLAČÍTKO C4 (SCH)

- Tlačitko C4 má dvě funkce. Po stisknutí v pohotovostním režimu nebo během nabíjení přepne vysavač do funkce nastavení času plánovaného úklidu. Dalším stisknutím v tomto režimu slouží k nastavení hodnoty minut. V režimu nastavení systémového času pak slouží k nastavení hodnoty minut.

TLAČÍTKO C5 (SPOT)

- Stisknutím tlačitka C5 spustíte režim úklidu, ve kterém se vysavač pohybuje v rovných, souběžných liních a vysává plochu přibližně 1,5 x 1,5 metrů.

PŘÍPRAVA ROBOTICKÉHO VYSAVAČE PRO PROVOZ

MONTÁŽ A POUŽITÍ BOČNÍHO ROTAČNÍHO KARTÁČE

• Boční rotační kartáč A11 je určen na hladké podlahové plochy a zajišťuje efektivní úklid v rozích a podél stěn a nábytku.
• Pokud není robotický vysavač dodán s rotačním kartáčem již namontovaným, je nutno jej pripevnit. Robotický vysavač otočte spodní stranou nahoru. Kartáč A11 nasuňte na čep se závitovým otvorem. Dodaným šroubkem a šroubovákem prišroubujte kartáč k vysavači. Šroubek utahujte s citem a dávejte pozor, abyste nestrhli závit. Robotický vysavač otočte zpět do provozní polohy.
• Pokud budete používat robotický vysavač k úklidu místností, ve kterých jsou položeny koberce, boční rotační kartáč demontujte. Při demontáži postupujte opačným způsobem montáže.

VLOŽENÍ A VYJMUTÍ AKUMULÁTORU

• Robotický vysavač je vybaven Li-ion akumulátorem A16. Pokud byl akumulátor zabalen samostatně, je nutno jej před prvním použitím do robotického vysavače instalovat. Používejte pouze originální typ akumulátoru.
• Vysavač otočte spodní stranou nahoru. Ujistěte se, že je hlavní vypínač A7 v poloze 0 (vypnuto).
• Konektor F3 akumulátoru připojte ke konektoru F4, který se nachází v prostoru F1. Připojení akumulátoru lze provést pouze jedním směrem.
• Západky na spodní strané základny F2 akumulátoru stiskněte ve směru šipek, akumulátor vložte do prostoru F1, západky uvolněte a zatlačením rukou zasuňte akumulátor do úložného prostoru tak, aby se ozvalo slyšitelné cvaknutí. Potom otočte robotický vysavač zpět do provozní polohy.
• Výjmutí akumulátoru provedete opačným způsobem. Před vyjmutím akumulátoru se vždy ujistěte, že je hlavní vypínač A7 v poloze 0 (vypnuto).
• Pokud nebudete robotický vysavač dlouhou dobu používat, vyjměte z něj akumulátor a uschovejte jej na suchém, čistém a chladném místě mimo dosah dětí.

UMÍSTĚNÍ A ZAPOJENÍ NABÍJECÍ ZÁKLADNY

• Nabijecí základna B1 slouží k dobijení akumulátoru a robotický vysavač k ní musí mít dobrý přístup.
• Nabijecí základnu umístěte ke zdi na tvrdý, vodorovný a suchý povrch v dosahu sítové zásuvky. Dbejte na to, aby v dosahu 1 m vlevo a vpravo a ve vzdálenosti 2 m před základnou nebyly schody, nábytek nebo překážky, které by bránily robotickému vysavači vyhledat nabijecí základnu a úspěšně zaparkovat.
• Nepodaří-li se vysavači zaparkovat na první pokus, bude to zkoušet tak dlouho, dokud se k základně nepřipoji.
• Ke zdířce B6 nabíjecí základny připojte konektor B2 přívodního kabelu sítového adaptéru a vidlici přívodního kabelu zasuňte do sítové zásuvky. Přívodní kabel umístěte tak, aby se nezamotal do čisticích kartáčů robotického vysavače.

- Pokud nebudete robotický vysavač dlouhou dobu používat, nabíjecí základnu odpojte od síťové zásuvky a uložte ji na suchém, čistém a chladném místě. Při standardním používání vysavače můžete základnu nechat stále připojenou do sítě.

PRVNÍ NABITÍ AKUMULÁTORU

• Před prvním použitím robotického vysavače je nutno akumulátor A16 plně nabít po dobu nejméně 12 hodin. Následující nabíjení pak trvají přibližně 3-4 hodiny.
• Ujistěte se, že je nabíjecí základna správně umístěna a připojena k sítové zásuvce dle kapitoly Umístění nabíjecí základny. Hlavní vypínač A7 přepněte do polohy I (zapnuto). Uchopte robotický vysavač a ručně jej nasadťe do nabíjecí základny tak, aby se spojily nabíjecí kontakty A9 vespod robotického vysavače s nabíjecími kontakty B7 nabíjecí základny. Po spojení kontaktů se zahájí proces nabíjení.
• Robotický vysavač lze dobít i bez využití nabíjecí základny. Ke zdířce A6 vysavače připojte konektor B2 přívodního kabelu síťového adaptéru a vídlici přívodního kabelu zasuňte do síťové zásuvky.
• Během nabíjení se na displeji A2 vysavače postupně zobrazují čárky směrem z leva doprava.
• Jakmile dojde k plnému nabití akumulátoru, proces nabíjení se automaticky ukončí. Čárky zůstanou trvale svítit. Tímto je robotický vysavač připraven k použití.

PROVOZ ROBOTICKÉHO VYSAVAČE

ZAPNUTÍ A VYPNUTÍ ROBOTICKÉHO VYSAVAČE

- Nastavením hlavního spínače A7 do polohy I (zapnuto) zapnete napájení robotického vysavače. Ozve se zvuková signalizace, podsvětlení tlačitka A4 se rozbliká a zleva se postupně rozsvěcují nápisy nad ovládacími tlačitky A3. Po načtení interního systému vysavače se nápisy i tlačitko A4 trvale rozsvítí. Zobrazí se také ukazatel stavu akumulátoru, viz obr. C. Robotický vysavač je nyní v pohotovostním režimu a je připraven k provozu.

- Nastavením hlavního spínače A7 do polohy 0 (vypnuto) vypnete napájení robotického vysavače. Displej A2 i podsvětlení tlačítka A4 zcela zhasne. Ve vypnutém stavu robotický vysavač nereaguje na žádné tlačítko.

POHOTOVOSTNÍ REŽIM

• Pohotovostní režim znamená, že je robotický vysavač připraven k provozu. Na displeji A2 svítí ukazatel stavu baterie a nad ovládacími tlačítky svítí názvy hlavních funkcí vysavače. Tlačítko A4 je podsvíceno.
• Do pohotovostního režimu se robotický vysavač uvede po každém přepnutí hlavního vypínače A7 do polohy ON.

REŽIM SPÁNKU

- Do režimu spánku vstoupí robotický vysavač automaticky po třech minutách nečinnosti. Displej i podsvícení tlačitka A4 zhasne.

NASTAVENÍ DATUMU A SYSTÉMOVÉHO ČASU ROBOTICKÉHO VYSAVAČE

• Systémový čas je vlastně skutečný čas. Jeho správné nastavení je důležité, pokud si přejete využívat funkci plánovaného úklidu.
• V pohotovostním režimu nebo v režimu nabíjení v základně stiskněte tlačítko C3 (CLOCK). Na displeji A2 se rozsvítí všechny dostupné možnosti pro nastavení dní a času, včetně stávajícího času, viz obr. D.
• Nastavení dne: Opakovaným stiskem tlačítka D2 (DAY) zvolte den v týdnu. Názvy dnů se mění cyklicky zleva doprava od Su (neděle) po Sa (sobota). Pro rychlejší nastavení přidržte tlačítko D2 stisknuté.
• Nastavení hodin: Opakovaným stiskem tlačitka D3 (HOUR) nastavte hodnotu hodin. Hodnota se mění cyklicky a je ve formátu 24h.
• Nastavení minut: Opakovaným stiskem tlačitka D4 (MIN) nastavte hodnotu minut. Hodnota se mění cyklicky.
• Zvolenou hodnotu potvrdte stisknutím tlačitka D5 (OK). Tím je systémový čas nastaven.
• Veškeré volby lze kdykoliv zrušit stisknutím tlačítka A4. Druhou možností je neprovést do 30 sekund žádnou změnu, režim nastavení systémového času se automaticky zruší a zobrazí se dříve nastavený čas. Nastavení nebude uloženo do paměti.

VOLBA REŽIMU ÚKLIDU ROBOTICKÉHO VYSAVAČE

- Vysavač umístěte na podlahu na místo, kde je dostatek volného prostoru. Ujistěte, že jsou vstupní dveře do vašeho bytu nebo domu zavřené. Odstraňte z podlahových ploch oblečení, papír, hračky, síťové nebo prodlužovací kabely a jiné předměty, které by mohl vysavač nasát nebo zachytit. Záclony a závěsy, které sahají až na zem, zdvihněte, aby nedošlo k jejich zachycení do vysavače.

Tip:

Při prvním úklidu v novém prostředí pozorujte pohyb robotického vysavače. Můžete tak rozpoznat problematické překážky a odstranit je pro příští úklid.

Poznámka:

Před spuštěním robotického vysavače se vždy ujistěte, že je v nádobě na prach A14 vložen prachový filtr H4.

REŽIM AUTOMATICKÉHO ÚKLIDU

• Stiskněte tlačítko A4. Robotický vysavač vstoupí do automatického režimu úklidu, ve kterém efektivně kombinuje různé cesty k dosažení optimálního úklidu celé podlahové plochy. Jakmile robotický vysavač dokončí úklid, vyhledá nabíjecí základnu a zaparkuje, aby se dobil.
• Během provozu robotického vysavače je tlačítko A4 podsvětleno. V případě, že dojde k chybě, například zablokování některého kolečka vysavače vlivem překážky, podsvětlení tlačítka zhasne, na displeji se zobrazí příslušný chybový kód a ozve se

zvuková signalizace.

■ Pokud dojde k vybití akumulátoru, podsvětlení tlačítka zhasne.
- Režim automatického úklidu můžete ukončit kdykoliv stisknutím tlačítka A4.

REŽIM ÚKLIDU OBLASTI O VELIKOSTI 1,5 × 1,5 METRU (SPOT)

■ Robotický vysavač umístěte zhruba vprostřed plochy, kterou si přejete uklidit.

- Stiskněte tlačítko C5. Robotický vysavač vstoupí do režimu úklidu, ve kterém se pohybuje v rovných, souběžných liních a vysává plochu přibližně 1,5 × 1,5 metru. Jakmile robotický vysavač dokončí úklid této oblasti, vrátí se zpět do výchozího bodu.

Poznámka:

Pokud zvednete zapnutý vysavač z podlahy, vysavač bude po několik sekund běžet a poté se úplně zastaví, ozve se zvuková signalizace a display zobrazí chybové hlášení E0 06. Položte vysavač zpět na podlahu a stískněte tlačitko A4, vysavač začne opět uklízet.

OSTATNÍ FUNKCE ROBOTICKÉHO VYSAVAČE

FUNKCE NÁVRATU DO NABÍJECÍ ZÁKLADNY A NABÍJENÍ

• Do režimu návratu do nabíjecí základny B5 se robotický vysavač přepne automaticky, jakmile dokončí zvolený režim úklidu, s výjimkou režimu úklidu SPOT, nebo když během provozu detekuje nízké napětí akumulátoru A16. Režim lze aktivovat stisknutím tlačítka C2.
• V tomto režimu robotický vysavač automaticky hledá cestu k nabíjecí základně B5 a zaparkuje, aby se akumulátor A16 znovu nabil. Jakmile úspěšně zaparkuje, spustí se nabíjecí cyklus. Pokud není schopen základnu detekovat, zastaví se a je nutno jej na základnu nasadít ručně.
• Dbejte na to, aby nabíjecí základna B5 byla umístěna v souladu s pokyny uvedenými v kapitole Umístění a použití nabíjecí základny. Jinak nemusí dojít k úspěšnému zaparkování robotického vysavače.

FUNKCE PLÁNOVANÉHO ÚKLIDU

- Tato funkce umožňuje předem nastavit den i čas, kdy má robotický vysavač zahájit automatický úklid.

Poznámka:

Nastavení času plánovaného úklidu je založeno na systémovém čase robotického vysavače. Proto před nastavením času plánovaného úklidu je nutno správně nastavit systémový čas dle kapitoly NASTAVENÍ SYSTÉMOVÉHO ČASU ROBOTICKÉHO VYSAVAČE.

Nastavení plánovaného úklidu:

• V pohotovostním režimu nebo v režimu nabíjení v základně stiskněte tlačitko E5 (SCH). Na displeji A2 se rozsvítí všechny dostupné možnosti pro nastavení dní a času plánovaného úklidu, včetně případného dříve nastaveného času plánovaného úklidu E1, viz obr. E.
• Nastavení dne: Opakovaným stiskem tlačitka E3 (DAY) zvolte den v týdnu. Názvy dnů se mění cyklicky zleva doprava od Su (neděle) po Sa (sobota). Zvolený den potvrdte stisknutím tlačitka E6 (OK).
• Nastavením více dnů: Po nastavení prvního dne opět stiskněte tlačitko E3 (DAY). Na displeji bude svítit první nastavený den a další den bude blikat. Stejným postupem jako pro nastavení jednoho dne nastavte ostatní dny.
• Nastavení hodin: Opakovaným stiskem tlačítka E4 (HOUR) nastavte hodnotu hodin. Hodnota se mění cyklicky a je ve formátu 24h. Zvolenou hodnotu potvrdte stisknutím tlačítka E6 (OK).
• Nastavení minut: Opakovaným stiskem tlačitka E5 (MIN) nastavte hodnotu minut. Hodnota se mění cyklicky. Zvolenou hodnotu potvrd'te stisknutím tlačitka E6 (OK). Tím je nastaven čas plánovaného úklidu.
• Veškeré volby lze kdykoliv zrušit stisknutím tlačítka A4. Druhou možností je neprovést do 30 sekund žádnou změnu, režim nastavení plánovaného úklidu se automaticky zruší. Nastavení nebude uloženo do paměti.

Zrušení plánovaného úklidu:

■ Stiskněte tlačítko E5 (SCH).
- Tlačítkem E3 (DAY) zvolte den v týdnu, u kterého si přejete zrušit plánovaný úklid. Podržte tlačítko E3 (DAY) tak dlouho, dokud se nastavená hodnota času nevynuluje, viz E1. Volbu potvrdte tlačítkem E6 (OK). Chcete-li zrušit plánovaný úklid u více dnů, postupujte stejným způsobem.

FUNKCE ACTIVE MAPPING (MAPOVÁNÍ PROSTORU)

- Pro dokonalý výsledek úklidu je robotický vysavač vybaven funkcí tzv. active mapping, díky které si vytváří mapu místností a pamatuje si tak, která místa již uklízel. Funkce je vestavěná a nelze ji nijak ovlivnit.

NABÍJENÍ ROBOTICKÉHO VYSAVAČE

AUTOMATICKÉ NABÍJENÍ

• Po ukončení úklidu v některém ze zvolených režimů nebo pokud robotický vysavač při provozu detekuje nízké napětí akumulátoru A16, začne automaticky vyhledávat nabíjecí základnu B5. Aby robotický vysavač mohl najít nabíjecí základnu a zaparkovat do ní, potřebuje vyhledat infračervený signál vysílaný nabíjecí základnou. Z tohoto důvodu doporučujeme ponechat nabíjecí základnu stále připojenou ke zdroji energie.
• Po zaparkování robotického vysavače do nabíjecí základny se zaháji nabíjecí cyklus a nabíjecí základna přestane vysilat infračervený signál. Plné nabíti trvá přibližně 3 až 4 hodiny. Skutečná doba nabíjení závisí na stavu akumulátoru. Plné nabíti akumulátoru zajistí až 90 minut provozu.

• Během nabíjení se na displeji A2 vysavače postupně zobrazují čárky směrem z leva doprava.

• Jakmile dojde k plnému nabití akumulátoru, proces nabíjení se automaticky ukončí. Na displeji se zobrazí plný počet čárek.

• Pokud dojde k prerušení spojení nabíjecích kontaktů během nabíjecího cyklu, např. nechtěným zavaděním o vysavač apod., je nutno robotický vysavač ručně nasadit zpět na kontakty nabíjecí základny.
• Pokud dojde k výpadku dodávky elektrické energie, nabíjecí cyklus se přeruší a bude opět pokračovat po obnovení dodávky energie.
• Pokud dojde k překročení maximálního nabíjecího proudu, nabíjecí základna automaticky přeruší nabíjecí cyklus.

RUČNÍ NABÍJENÍ

- Pokud se robotický vysavač nachází v pohotovostním režimu a detekuje nízké napětí akumulátoru, ozve se zvuková signalizace, rozblíká se poslední čárka ukazatele C1 a na displeji se zobrazí hlášení E0 03 (nízké napětí baterie). V tomto případě stiskněte tlačitko C2 (DOCK). Robotický vysavač automatický vyhledá nabíjecí základnu B5 a zahájí automatické nabíjení dle předchozí kapitoly.

- Pokud už je akumulátor natolik vybitý, že vysavač není schopen vyhledat nabíjecí základnu, na displeji se po stisknutí tlačitka C2 (DOCK) nejprve začnou zleva doprava zobrazovat nápisy tlačitek C2 až C5 střídavě s podsvětlením tlačitka A4 a po chvili se znovu zobrazí hlášení E0 03 (nízké napětí baterie). V tomto připadě je nutno vysavač nasadit na kontakty nabíjecí základny ručně. Předtím se ujistěte, že nabíjecí základna je připojena k síťové zásuvce.

- Uchopte robotický vysavač a ručně jej nasadte do nabijecí základny tak, aby se spojily nabijecí kontakty A9 vespod robotického vysavače s nabijecími kontakty B7 nabijecí základny. Po spojení kontaktů se zahájí proces nabíjení. Po chvili nabíjení se ozve zvuková signalizace a hlášení E0 03 zmizi.

Poznámka:

Robotický vysavač lze dobít i bez využití nabíjecí základny. Ke zdířce A6 robotického vysavače připojte konektor B2 přívodního kabelu síťového adaptéru B1 a vidlici přívodního kabelu zasuňte do síťové zásuvky.

Upozornění:

Při nabíjení musí být hlavní vypínač A7 robotického vysavače vždy v poloze I (zapnuto).

PÉČE O AKUMULÁTOR

• Doporučujeme nepřerušovat nabíjecí cyklus a udržovat akumulátor v nabitém stavu.
• Robotický vysavač nenechávejte zbytečně dlouhou dobu plně nabitý nebo vybitý stát.
• Akumulátor, který je ponechán dlouhou dobu ve vybitém stavu, se může sám vybít pod přípustnou hodnotu a tím může dojít k jeho nevratnému poškození.

ŘEŠENÍ PROBLÉMŮ A CHYBOVÁ HLÁŠENÍ

- Robotický vysavač je schopen sám rozpoznat problém a ohlásit jej prostřednictvím varovného akustického signálu. V takovém případě se vysavač zastaví a na displeji A2 se zobrazí kód chybového hlášení.

- Níže uvedená tabulka vám pomůže najít přičinu a odstranit problém. Po odstranění problému můžete uvést vysavač opět do provozu.

Problémy indikované kódem na displeji

KÓDCHYBOVÉHOHLÁŠENI	VÝZNAMHLÁŠENÍ	PŘÍČINA ŘEŠENÍ
E0 01 Chyba senzorů		Některý nebo všechny senzory A12, A8a A15 na spodní straně vysavače jsou znečištěny.	Jemným hadříkem očistěte všechny senzory.
		Vysavač se zaseknul na schodech.	Přeneste robota na jiné místo.
E0 02	Chyba hlavního rotačního kartáče nebo přetižení motoru ventilátoru	Hlavní rotační kartáč je zanesen nečistotami a neotáčí se.	Vyčistěte rotační kartáč od nečistot a namotaných vlasů.
		Motor ventilátoru se zaseknul.	Kontaktujte servisní středisko.
E0 03	Nízké napětí akumulátoru	Napětí akumulátoru je tak nízké, že vysavač není schopen sám vyhledat nabíjecí základnu.	Nasadte vysavač ručně na nabíjecí kontakty nabíjecí základny.
E0 04	Chyba některého motorizovaného nebo předního kolečka	Některé motorizované kolečko nebo přední otočné kolečko je zablokované nečistotami a neotáčí se.	Vypněte hlavní vypínač vysavače a vyčistěte kolečka od nečistot a vlasů.
E0 05	Chyba nádoby na prach	Nádoba na prach je nesprávně zasunutá nebo není zasunuta vůbec.	Zkontrolujte zasunutí nádoby na prach.

E0 06	Chyba polohy vysavače	Vysavače byl zvednut nebo je přední otočné kolečko přiliš vysoko nad podlahou.	Umístěte vysavač na podlahu.
E0 07	Chyba bočního rotační kartáče	Boční rotační kartáč je zanesen nečistotami a neotáčí se.	Vyčistěte boční rotační kartáč od nečistot a namotaných vlasů.
E0 08	Interní chyba systému vysavače	Tlačitka ani displej na vysavači nereagují na dotek.	Vypněte vysavač hlavním vypínačem, chvili vyčkejte a znovu jej zapněte. Pokud problém přetrvává, kontaktujte servisní středisko.
E0 09 Chyba orientace		Vysavač neuklízí správně.	Kontaktujte servisní středisko.

Problémy bez indikace na displeji

CHYBA PŘÍČINA ŘEŠENÍ
Vysavače se během úklidu neustále vrací do nabíjecí základny	Podlaha, kterou vysavač uklízí, je bud’ příliš jasná nebo příliš tmavá nebo jsou znečištěny senzory na spodní straně vysavače	Přesuňte vysavač na jiný typ podlahy nebo očistěte senzory.
Vysavač nereaguje na stisk tlačítek a na displeji se nic nezobrazuje	Akumulátor je zcela vybitý. Nabijte akumulátor.
	Hlavní vypínač je v poloze OFF (vypnuto).	Přepněte hlavní vypínač do polohy ON (zapnuto).
Vysavač se nevrací do nabíjecí základny.	Nabíjecí základna není připojena k síti.	Připojte nabíjecí základnu k sitové zásuvce.
	Vysavač není schopen zaparkovat v nabíjecí základně, protože je nesprávně umístěna nebo cestu vysavače k základně blokuje nějaká překážka.	Umístěte nabíjecí základnu dle pokynů v kapitole UMÍSTĚNÍ A ZAPOJENÍ NABÍJECÍ ZÁKLADNY a odstraňte všechny případné překážky.
Vysavač se po krátké chvíli uklízení zastaví	Napětí akumulátoru je příliš nízké a vysavač není schopen vyhledat nabíjecí základnu.	Nasadte vysavač ručně na nabíjecí kontakty nabíjecí základny.

- Pokud se robotický vysavač zastaví a nedaří se vám jej znovu uvést do provozu, zkuste jej vypnout a znovu zapnout hlavním vypínačem A7. Pokud problém přetrvává, obraťte se na autorizované servisní středisko.

ČIŠTĚNÍ A ÚDRŽBA

Upozornění:

Před jakýmkoliv čištěním vypněte robotický vysavač nastavením vypínače A7 do polohy 0 (vypnuto) a nabíjecí základnu B5 odpojte od síťové zásuvky.

K čištění nikdy nepoužívejte čisticí prostředky s abrazivním účinkem, ředidla apod.

Zanedbávání čištění a údržby může negativně ovlivnit fungování robotického vysavače a vést ke snížení jeho výkonu.

NÁDOBA NA PRACH A FILTR

• Po každém použití doporučujeme vysypat a vyčistit nádobu na prach A14. Nádobu vysunete z těla vysavače po stlačení západky G1.
• Na bocích nádoby na prach stlačte západky H2, sklopte dolů kryt H3 a víko H1 vyklopte nahoru. Nakonec vysuňte prachový filtr H4. Z nádoby na prach vysypejte nečistoty. Z hygienických důvodů to doporučujeme provést mimo obytný prostor.
• Nádobu na prach i filtr důkladně očistěte kartáčem B8. Nádobu na prach potom očistěte vlhkým hadříkem.
• V případě většího znečištění lze prachový filtr i nádobu na prach kompletně omýt pod tekoucí vodou. POZOR: Před mytím vždy nejprve vysuňte jednotku s ventilátorem 12 z nádoby na prach stisknutím tlačitka 11. Potom nádobu i filtr omyjte vodou a dobře je vysušte. Zacvakněte zpět jednotku s ventilátorem.
• Vraťte filtr H4 zpět do nádoby na prach. Před tím se ale ujistěte, že je filtr zcela suchý. Zavřete víko H1 a zacvakněte kryt H3. Nádobu na prach vraťte zpět na své místo ve vysavači.

ROTAČNÍ KARTÁČE

• Zatlačte na západku J1 zvedacího krytu J3, který přidržuje oba kartáče A18 a A19. Kryt zvedněte a oba kartáče vysuňte ven.
• Z obou kartáčků odstraňte veškeré nečistoty (prach, namotané vlasy, zvířecí chlupy apod.). Z konců kartáčů sejměte ložiska a očistěte je. Nasadťe ložiska zpět.
• Suchým nebo velmi lehce navlhčeným hadříkem vyčistěte prostor pro uložení obou kartáčů.
• Rotační kartáče namontujte zpět opačným způsobem demontáže.

Upozornění:

Nahromadí-li se pod ložisky kartáčů přilíš velké množství nečistot, může dojit k trvalému poškození vysavače. Stav ložisek proto pravidelně kontrolujte.

Nepoužívejte vysavač bez ložisek. Jestliže dojde k poškození nebo ztrátě ložiska, kontaktujte servisní oddělení výrobce a zajistěte si ložiska náhradní.

BOČNÍ ROTAČNÍ KARTÁČ

- Demontujte boční rotační kartáč A11 vyšroubováním připevnovacího šroubku a vytažením směrem vzhůru. Z rotačního kartáčů a z místa, kde byl připevněn, odstraňte veškeré nečistoty. Po vyčištění nasuňte kartáč zpět a přichytťe šroubkek. V případě opotrebení jej vyměňte za nový.

OSTATNÍ ČÁSTI ROBOTICKÉHO VYSAVAČE

• Povrch robotického vysavače pravidelně otírejte měkkým suchým hadříkem.
• Po každém úklidu nebo alespoň jednou za týden očistěte senzory umístěné v nárazníku A1, senzory A8, A12, A15 vespod robotického vysavače. K čištění použijte suchý měkký hadřík nebo vatové tyčinky. Nestřikejte čisticí prostředky přímo na senzory nebo do otvorů pro senzory.
• Alespoň jednou za týden nebo častěji vyčistěte přední otočné kolečko A10, motorizovaná kolečka A13 a A17 následovně:
• z předního otočného kolečka a motorizovaných koleček nejdříve odstraňte případné hrubší nečistoty
• všechna kolečka očistěte po celém obvodu mírně navlhčeným hadříkem a otrěte dosucha
• očistěte i prostor kolem koleček
• Pravidelně čistěte větrací otvory v jednotce s ventilátorem 12.

NABÍJECÍ ZÁKLADNA

- Alespoň jednou za týden očistěte povrch nabíjecí základny B5 včetně nabíjecích kontaktů B7 pomocí suchého měkkého hadříku.

SKLADOVÁNÍ

■ Pokud nebudete robotický vysavač delší dobu používat, provedte následující:
- Očistěte robotický vysavač dle kapitoly Čištění a údržba.
- Z robotického vysavače odpojte a vyjměte akumulátor A16 dle kapitoly VLOŽENÍ A VYJMUTÍ AKUMULÁTORU.
■ Nabíjecí základnu B5 odpojte od síťové zásuvky.
- Robotický vysavač s kompletním příslušenstvím uložte na suchém, čistém a chladném místě.

TECHNICKÉ ÚDAJE

Robotický vysavač

Rozměry (šířka × hloubka × výška) 340 × 340 × 91 mm

Hmotnost 3,5 kg

Příkon....24 W

Saci výkon 300 Pa

Provozní čas na jedno nabiti ...... až 90 min

Objem nádoby na prach....350 ml

Sítový adaptér

Jmenovitý rozsah napětí....100–240 V AC

Jmenovitý kmitočet....50/60 Hz

Výstup....18 V, 1000 mA

Akumulátor

Typ 2550 mAh Li-ion

Vstup 18 V, 1 A

Doba nabíjení 3–5 h

Nabíjecí základna

Jmenovitý rozsah napětí....100–240 V AC

Jmenovitý kmitočet....50/60 Hz

Výstup....18 V, 1000 mA

Deklarovaná hodnota emise hluku je nižší než 70 dB(A), což představuje hladinu A akustického výkonu vzhledem k referenčnímu akustickému výkonu 1 pW.

Vysvětlení technických pojmů

Stupeň ochrany před úrazem elektrickým proudem:

Třída II – Ochrana před úrazem elektrickým proudem je zajištěna dvojitou nebo zesílenou izolací.

Změny textu a technických parametrů vyhrazeny.

LIKVIDACE POUŽITÝCH AKUMULATORŮ

Před odevzdáním výrobku na určeném sběrném místě je třeba zajistit, aby z něj byl vyjmut vestavěný akumulátor. Před vyjmutím akumulátoru Ujistěte se, že hlavní vypínač A7 je nastaven v poloze 0 (vypnuto). Západky na spodní straně akumulátoru stiskněte ve směru šipek a vysuňte akumulátor z jeho úložného prostoru. Odpojte konektor F3 od konektoru F4 a akumulátor vyjměte ven.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přídány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předje týto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky mistnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné a napomáháte prevenci potenciálních negativních dopadů na životní ké zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Tímto SENCOR prohlašuje, že typ rádiového zařízení na SRV 6110BK je v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese www.sencor.eu.
