NÁVOD K OBSLUZE KIH 7431-2B Kernau

Děkujeme Vám za to, že jste si vybrali naši indukční desku.

Pro co nejlepší využívání Vašeho zařízení Vám doporučujeme pozorně si přečíst následující informace a uschovat je pro pozdější použití.

KERNAU

OBSAH

BEZPEČNOST.... 25

OBSLUHA ZAŘÍZENÍ 26

POPIS ZAŘÍZENÍ 27

KONTROLNÍ PANEL.... 28

OBSLUHA ZAŘÍZENÍ 28

Bezpečnostní opatření před použitím

• Rozbalit všechny materiály.
• Instalaci a připojení zařízení svěřte výhradně kvalifikovanému odborníkovi. Výrobce nenese zodpovědnost za poškození způsobená chybným zabudováním nebo připojením.
• Před použitím je třeba zařízení vhodně vybavit a nainstalovat v kuchyňské lince a na upravené a schválené pracovní ploše.
• Toto zařízení pro domácnost je určeno výhradně pro vaření potravin a nemůže být použito pro jiné domácí, obchodní a průmyslové účely.
• Odstraňte z povrchu keramického skla veškeré etikety a nálepky.
• Zařízení nesmí být nijak pozměňováno ani upravováno.
• Varnou desku nelze používat jako volně stojící zařízení ani jako pracovní plochu.
• Zařízení musí být uzemněno a připojeno v souladu s platnými normami.
• K připojení nelze používat prodlužovací kabel.
• Zařízení nelze instalovat nad myčkou nádobí ani nad sušičkou prádla: vodní pára může poškodit elektronická zařízení.

Bezpečnostní opatření pro zamezení poškození zařízení

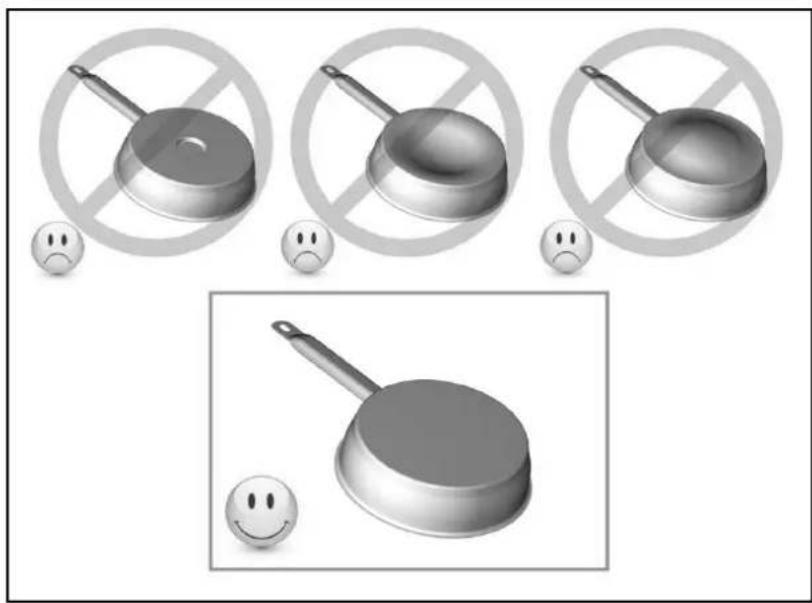

• Drsné povrchy spodku pánve nebo poškozené hrnce (neemailované litinové hrnce) mohou vést k poškození keramického skla.
• Písek nebo jiné materiály s abrazivními vlastnostmi mohou vést k poškození keramického skla.
• Vyhněte se upuštění předmětů – dokonce i malých – na vitrokeramický povrch.
• Do skleněných hran nesmíte narážet nádobami.
• Ujistěte se, že ventilace zařízení funguje v souladu s návodem výrobce.
• Na vitokeramické desce nepokládejte nebo nenechávejte prázdné nádoby.
• Cukr, umělé hmoty nebo hliníkové fólie se nemohou stýkat s varnými zónami. Mohou během ochlazování způsobit praskliny nebo jiné změny vitrokeramického skla; vypněte zařízení a okamžitě

je odstraňte z horké varné zóny (dávejte pozor, abyste se nepopálili).

• Nikdy nepokládejte horké nádoby na kontrolní panel.
• Pokud se pod zabudovaným zařízením nachází šuplík, ujistěte se, že prostor mezi obsahem šuplíku a spodní části zařízení je dostatečně velký (2 cm). Je to nezbytné pro zajištění správné ventilace.
• V šuplících nacházejících se pod vitrokeramickou deskou nikdy neskladujte hořlavé předměty (např. preparáty ve spreji). Všechny šuplíky na příbory musí být odolné vůči teplu.

Bezpečnostní opatření v případě poruchy zařízení

• V případě zjištění závady vypněte zařízení a vypněte napájení.
- Pokud je keramické sklo prasklé nebo popraskané, je třeba vytáhnout zástrčku ze zásuvky a kontaktovat servis.
- Opravu musí provést odborníci. Neotvírejte zařízení sami.
- VAROVÁNÍ: Pokud je povrch prasklý, vypněte zařízení, abyste se vyhnuli možnosti úrazu elektrickým proudem.

Jiná bezpečnostní opatření

• Ujistěte se, zda je nádoba vždy umístěna ve středu varné zóny. Spodek nádoby musí pokrývat co největší plochu varné zóny.
• V případě osob s implantovaným kardiostimulátorem může mít magnetické pole zařízení vliv na fungování kardiostimulátoru. Doporučujeme se informovat u prodejce nebo konzultovat lékaře.
• Nepoužívejte nádoby z hliníku nebo umělých hmot, ty se totiž mohou roztavit na horkých varných zónách.

OBSLUHA ZAŘÍZENÍ

• Po použití vypněte varné zóny.
• Dávejte pozor během vaření s použitím tuku nebo oleje, protože může snadno dojít k jejich vznícení.
• Dávejte pozor, abyste se nepopálili během nebo po používání zařízení.
• Ujistěte se, zda se žádný kabel ani jiné stacionární nebo mobilní zařízení nedotýká skleněného povrchu nebo horké nádoby

• Poblíž připojeného zařízení nesmí být umíst'ovány magnetické předměty (např. kreditní karty, diskety, kalkulačky).

• Na skleněném povrchu neumístujte žádné kovové předměty s výjimkou nádob na vaření. V případě náhodného zapnutí nebo vlivem zbytkového tepla se tyto předměty mohou ohřát, roztavit nebo dokonce spálit.

• Nikdy nezakrývejte zařízení utěrkou nebo ochrannou folií. Může se velmi nahřát a vznítit se.
• Zařízení není určeno k tomu, aby ho používaly osoby (včetně dětí) s omezenými tělesnými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud se nenacházejí pod dohledem nebo pokud nebudou poučeny ohledně využívání zařízení osobou zodpovědnou za jejich bezpečnost.
• Je třeba dbát na to, aby si se zařízením nehrály děti.
• Kovové předměty, jako jsou nože, vidličky, lžíce a pokličky nesmí být pokládány na povrchu varné desky, protože se mohou velmi nahřát.

NEPOUŽÍVEJTE PŘECHODOVÉ VÝMĚNNÉ PŘÍSLUŠENSTVÍ PRO OHŘÍVÁNÍ NÁDOB, KTERÉ NENÍ PŘIZPŮSOBENO K INDUKCI. VZNIKÁ RIZIKO POPÁLENIN A POŠKOZENÍ DESKY.

POPIS ZAŘÍZENÍ

Technické údaje

Typ	Celkový výkon	Umístění varných zón	Průměr	Jmenovitý výkon*	Výkon funkce Booster*	Minimální průměr detekce
KIH 6431-2B	7100 W	Přední vlevo	190 mm	1400 W	2000 W	90 mm
		Zadní vlevo	190 mm	1400 W	-	90 mm
KIH 7431-2B		Zadní vpravo	220 mm	2300 W	2000 W	100 mm
		Přední vpravo	150 mm	1400 W	-	90 mm

* Uvedený výkon se může změnit v závislosti na rozměrech a materiálu nádoby.
** Vypočteno v souladu s metodou měření spotřeby energie (EN 60350-2).

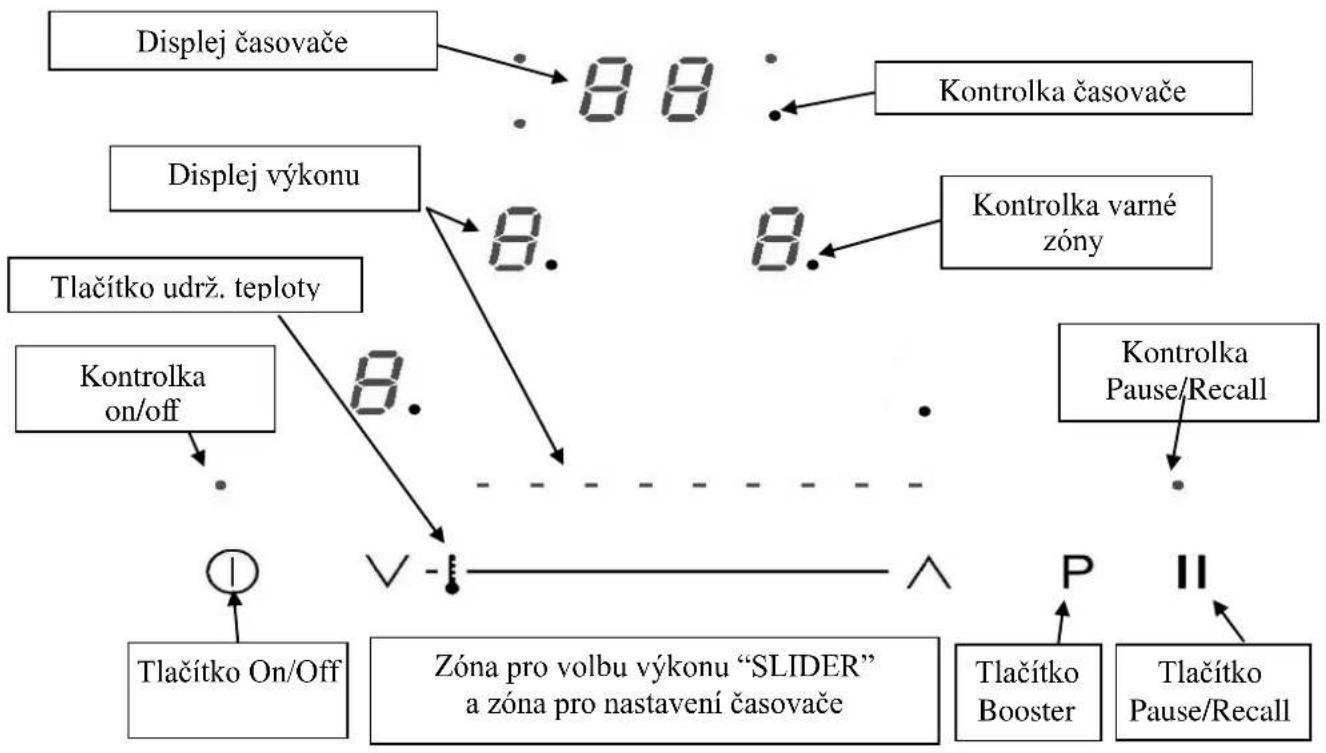

Kontrolní panel

OBSLUHA ZAŘÍZENÍ

Displej

Displej Označení Funkce

0 Nula Varná zóna je aktivní.

1...9 Úroveň výkonu

U Detekce nádoby

E Chybové hlášení

H Zbytkové teplo

P Booster

L Blokace

Volba úrovně výkonu vaření.

Nádoba chybí nebo je nevhodná.

Porucha elektronických soustav.

Varná zóna je horká.

Funkce Booster je aktivní.

Zablokování kontrolního panelu.

Ventilace

Systém chlazení funguje kontinuálním způsobem. Začíná fungovat po zapnutí desky a přepíná se na vysoké otáčky při intenzivním používání desky. Ventilátor snižuje otáčky a automaticky se zastavuje, když se elektronický obvod příslušně ochladí.

Před prvním použitím

Očistěte desku vlhkým hadříkem a následně důkladně osušte její povrch. Nepoužívejte detergenty, po jejich použití se totiž mohou objevovat šmouhy na skleněném povrchu.

Dotyková tlačítka

Vaše keramická deska je vybavena elektronickým řízením s dotykovými tlačítky. Když se prst dotkne tlačítka, aktivuje příslušný povel. Tato aktivace je potvrzena kontrolkou, písmenem nebo číslem na displeji a/nebo zvukem "beep".

V případě obecného používání mačkejte současně pouze jedno tlačítko.

Princip indukce

Indukční cívka je umístěna pod každou varnou zónou. Po zapnutí vytváří proměnlivé elektromagnetické pole, které způsobuje vznik indukčních proudů ve ferromagnetickém dnu nádoby umístěné na dané zóně. Výsledkem je ohřev nádoby umístěné na varné zóně.

Nádoba musí být k tomu samozřejmě vhodně přizpůsobena:

• Doporučeny jsou veškeré feromagnetické nádoby (ověřte to, prosím, pomocí malého magnetu): litinové a ocelové nádoby, emailované nádoby, nádoby z nerezové oceli s feromagnetickým dnem.
• Vyloučeny jsou: nádoby z mědí, čisté nerezové oceli, hliníkové, skleněné, dřevěné, keramické, z kameniny.

Indukční varná zóna se automaticky přizpůsobuje k velikosti nádoby. To nefunguje u nádob s příliš malým průměrem. Tento průměr závisí na průměru dané varné zóny. Pokud nádoba není přizpůsobena k indukční desce, pak se na displeji zobrazuje symbol [U].

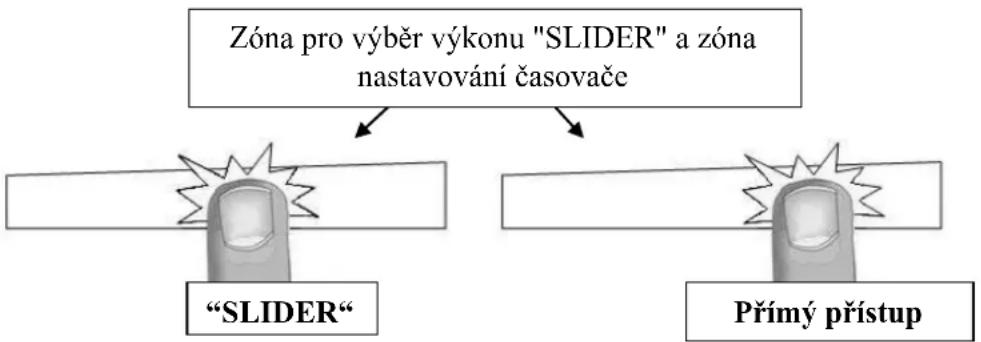

Zóny pro volbu výkonu "SLIDER" a zóna pro nastavování časovače

Pro zvolení výkonu pomocí "posuvníku" musíte přesunout prstem po zóně "SLIDER". Přímý přístup získáte, pokud umístíte prst přímo na zvolené úrovni.

Zapnutí

• Zapnutí / Vypnutí varné desky:

Činnost

Zapnutí

Vypnutí

Kontrolní panel

zmáčkněte tlačítko [①]

zmáčkněte tlačítko [①]

Displej

[0] blikající

nic nebo [H]

KERNAU

• Zapnutí / Vypnutí varné zóny

Činnost Kontrolní panel Displej
Volba zóny zmáčkněte tlačítko [ + ] [ 0 ] a kontrolka
Nastavení	posuňte prstem po “SLIDER“	[ 0 ] až [ 9 ]
(úprava výkonu) doprava nebo doleva
Vypnutí posuňte prstem po “SLIDER“ [ 0 ] nebo [ H ]
do [ 0 ] nebo zmáčkněte [ 0 ] [ 0 ] nebo [ H ]

Pokud během 20 vteřin nebude provedena žádná činnost, pak se elektronika zařízení přepne do pohotovostního stavu.

Detekce kuchyňské nádoby

Detekce prítomnosti nádoby zajišťuje naprostou bezpečnost. Indukce nefunguje:

• Pokud na varné zóně nestojí žádná nádoba nebo pokud nádoba není přizpůsobena k indukci. V tomto případě nelze zvýšit výkon a displej zobrazuje [ U ]. Tento symbol zmizí, jakmile bude na varné zóně postavena nějaká nádoba.
• Pokud bude nádoba odstraněna z varné zóny, pak bude její fungování přerušeno. Displej zobrazuje [ U ]. Symbol [ U ] zmizí, jakmile bude nádoba opět postavena na varné zóně. Vaření bude pokračovat s dříve nastavenou úrovní výkonu.

Po použití vypněte topný prvek: nedovolte, aby se aktivovala funkce detekce nádoby [U].

Ukazatel zbytkového tepla

Po vypnutí varné zóny nebo po úplném vypnutí desky jsou varné zóny i nadále horké a displej zobrazuje [ H ]. Symbol [ H ] mizí v okamžiku, kdy se lze varné zóny bezpečně dotknout.

Pokud je ukazatel zbytkového tepla zapnutý, nedotýkejte se varných zón ani na nich nepokládejte žádné předměty, které jsou citlivé na teplo.

Existuje nebezpečí popálení a požáru.

Funkce Booster

Funkce Booster [ P ] umožňuje zvýšit výkon zvolené varné zóny.

Pokud je tato funkce zapnuta, pak varná zóna po dobu 5 minut funguje s velmi vysokým výkonem. S touto možností se počítá pro rychlý ohřev velkého množství vody, jako např. pro vaření těstovin.

• Zapnutí / Vypnutí funkce Booster:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ 0 ] zóny	[ 0 ] a kontrolka
Zapnutí funkce Booster	zmáčkněte tlačítko [ P ]	[ P ]
Vypnutí funkce Booster	přesuňte prstem po “SLIDER”	[ P ] až [ 0 ]
	nebo zmáčkněte [ P ]	[ 9 ]

• Úprava úrovně výkonu:

Celá varná deska má svůj vlastní maximální rozsah výkonu. Když je funkce Booster zapnuta, aby se předcházelo překročení maximálního rozsahu výkonu, elektronická soustava automaticky snižuje úroveň výkonu ostatních varných zón. Na displeji několik vteřin bliká [9], a následně se ukazuje maximální povolená úroveň výkonu:

• Zvolená varná zóna Jiná varná zóna: (například: úroveň výkonu 9)

Zobrazuje se [ P ] [ 9 ] se mění na [ 6 ] nebo [ 8 ] v závislosti na druhu zóny

Funkce Bridge

Tato funkce umožňuje pro používání 2 varných zón ve stejnou dobu se stejnými nastaveními jako jedna varná zóna. Není dostupná funkce zvýšení výkonu Booster.

Činnost	Kontrolní panel	Displej
Zapnutí desky	zmáčkněte tlačítko [ 1]	[0] nebo [H] na 4 displejích
Zapnutí funkce Bridge	zmáčkněte současně levé tlačítko 2 varných zón	na přední zóně objevuje se [0], na zadní zóně[ II ]
Zvýšení výkonu	přesuňte prstem po “SLIDER	[1] až [9] nebo [U]
Vypnutí funkce Bridge	zmáčkněte současně tlačítka spojených varných zón	[0] nebo [H] na 2 zónách

Funkce "Keep warm" (udržování tepla)

Díky této funkci lze dosáhnout a automaticky udržet teplotu 70°C.

Díky tomu se lze vyhnout vykypění tekutin a rychlého připálení jídel u dna nádoby.

- Aktivování, zapnutí funkce « Keep warm » :

Činnost Kontrolní panel Displej

Volba zóny	zmáčkněte tlačítko [ 0 ] zóny	[ 0 ] až [ 9 ] nebo [ H ]
Zapnutí	zmáčkněte tlačítko [ [ ] na “SLIDER“	[ U ]
Vypnutí zmáčkněte zvolené [ ] [ U ]	přesuňte prstem po “SLIDER“	[ 0 ] až [ 9 ] nebo [ H ]

Tato funkce může být spuštěna nezávisle na všech varných zónách.

Po sundání nádoby z varné zóny zůstává funkce „udržení teploty“ aktivní po dobu cca 10 minut.

Maximální doba trvání funkce udržení teploty činí 2 hodiny.

Časovač / Timer

Časovač může být používán současně se všemi 3 varnými zónami, s různými časovými nastaveními (0 až 99 minut) pro každou zónu.

• Nastavování a změna doby vaření:

Příklad pro 16 minut na úrovni výkonu 7:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ 0 ] zóny	[ 0 ] a kontrolka
Volba úrovně výkonu	posuňte prstem po “SLIDER“ na [ 7 ]	[ 7 ]
Volba Časovače	zmáčkněte tlačítko [ CL ]	[ 00 ]
Nastavení jednotek	posuňte prstem po “SLIDER“ na [ 6 ]	[ 0 nepřerušované ] [ 6 blikající ]
Potvrzení jednotek	zmáčkněte tlačítko [ 06 ]	[ 0 blikající ] [ 6 nepřerušované ]
Nastavení desítek	posuňte prstem po “SLIDER“ na [ 1 ]	[ 1 blikající ] [ 6 nepřerušované ]
Potvrzení desítek	zmáčkněte tlačítko [ 16 ]	[ 16 ]

Doba je potvrzena a začíná vaření.

• Zastavení času vaření:

Příklad pro 13 minut na úrovni výkonu 7:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ 0 ] zóny	[ 0 ] a kontrolka
Volba Časovače	zmáčkněte tlačítko [ 13 ]	[ 13 ]
Vypnutí jednotek	přesuňte prstem po “SLIDER“ na [ 0 ]	[ 1 nepřerušované ] [ 0 blikající ]
Potvrzení jednotek	zmáčkněte tlačítko [ 10 ]	[ 1 blikající ] [ 0 nepřerušované ]
Vypnutí desítek	přesuňte prstem po “SLIDER“ na [ 0 ]	[ 0 blikající ] [ 0 nepřerušované ]
Potvrzení desítek	zmáčkněte tlačítko [ 00 ]	[ 00 ]

• Automatické zastavení na konci doby vaření:

KERNAU

Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšíte zvukový signál.

Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

- Funkce časovače na vajíčka:

Příklad pro 29 minut:

Činnost	Kontrolní panel	Displej
Zapnutí desky	zmáčkněte tlačítko [ 1]	rozsvěcují se kontrolky kontrolní zóny
Volba Časovače	zmáčkněte tlačítko [ CL ]	[ 00 ]
Vypnutí jednotek	přesuňte prstem po “SLIDER“ na [ 9 ]	[ 0 nepřerušované ] [ 9 blikající ]
Potvrzení jednotek	zmáčkněte tlačítko [ 09 ]	[ 0 blikající ] [ 9 nepřerušované ]
Vypnutí desítek	přesuňte prstem po “SLIDER“ na [ 2 ]	[ 2 blikající ] [ 9 nepřerušované ]
Potvrzení desítek	zmáčkněte tlačítko [ 29 ]	[ 29 ]

Po několika vteřinách kontrolka zabliká a zhasne.

Jakmile začíná končit zvolená doba vaření, časovač zobrazuje blikající symbol [ 00 ] a uslyšite zvukový signál.

Pro vypnutí signálu a blikání stačí zmáčknout libovolné tlačítko.

Automatické vaření

Všechny varné zóny jsou vybaveny automatickým vařícím zařízením. Varné zóny jsou spouštěny na určitou dobu s plným rozsahem výkonu, následně se výkon automaticky snižuje na vstupně zvolenou úroveň.

- Zapnutí:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ 0 ] zóny	[ 0 ] a kontrolka
Nastavení plného výkonu	přesuňte prstem po “SLIDER“ na [ 9 ]	přechod od [0] do [ 9 ]
Automatické vaření	opět zmáčkněte “SLIDER“ [ 9 ]	[ 9 ] bliká současně s [
Volba úrovně výkonu	přesuňte prstem po “SLIDER“ na [ 7 ]	[ 9 ] přecházína [ 8 ] [ 7 ]

• Vypnutí automatického vaření:

Činnost	Kontrolní panel	Displej
Volba zóny	zmáčkněte tlačítko [ 7 ] zóny	[ 7 ] blikající současně s [ A ]
Volba úrovně výkonu	přesuňte prstem po “SLIDER“	[ 1 ] až [ 9 ]

Funkce pauzy

Tato funkce dočasně prerušuje fungování celé desky a umožňuje obnovit práci se stejnými nastaveními.

• Zapnutí/vypnutí funkce pauzy:

Činnost	Kontrolní panel	Displej
Zapnutí pauzy	zmáčkněte [ II ] po dobu 2 vteřin	[ II ] na displeji varných zón
Vypnutí pauzy	zmáčkněte [ II ] po dobu 2 vteřin	blikající kontrolka pauzy
	Zmáčkněte libovolné tlačítko nebo	kontrolka zhasíná přesuňte prstem po
	“SLIDER”.

Funkce Recall

Po vypnutí desky [①], lze obnovit poslední nastavení.

• fáze vaření všech varných zón (výkon)
• minuty a vteřiny naprogramovaných časovačů pro jednotlivé varné zóny
• funkce udržení tepla

Postup pro obnovení je následující:

• zmáčkněte tlačítko [①]

KERNAU

- Následně zmáčkněte [ II ] během 6 vteřin.

Předchozí nastavení jsou opět aktivní.

Blokování kontrolního panelu

Pokud se chcete vyhnout náhodnému pozměnění nastavení varných zón, obzvláště při čištění, můžete zablokovat kontrolní panel (s výjimkou tlačítka On/Off [ ① ]).

- Blokace:

Činnost Kontrolní panel Displej ____ ____

Zahájení zmáčkněte tlačítko [①] [0] nebo [H]

Blokace desky zmáčkněte současně [ P ] a [ 0 ] žádná změna

na displeji pravé přední

- Odblokování:

Činnost Kontrolní panel Displej ____ ____

Zahájení zmáčkněte tlačítko [①] [L] na displejích

Během 5 vteřin od zahájení:

Odblokování desky zmáčkněte současně [ P ] a [ L ] [ 0 ] nebo [ H ]

přední pravé zóny zmáčkněte tlačítko [ P ] chybí světélka na

displejích

RADY OHLEDNĚ VAŘENÍ

Kvalita nádob

Vhodné materiály: ocel, emailovaná ocel, litina, feromagnetická nerezová ocel, hliník s feromagnetickým dnem,

Nevhodné materiály: hliník a nerezová ocel bez feromagnetického spodku, měd', mosaz, sklo, keramika, porcelán

Výrobci udávají informaci, zda je jejich výrobek kompatibilní s technologií indukce. Pro ověření, zda je nádoba kompatibilní:

- Nalijte malé množství vody do nádoby umístěné na indukční varné zóně nastavené na úroveň [ 9 ]. Voda musí být přivedena k varu během několika vteřin.

Některé nádoby postavené na indukční varné zóně vytvářejí hluk. Neznamená to, že je zařízení vadné a nemá to vliv na činnost vaření.

Varné zóny se v rámci určitých mezí automaticky přizpůsobují průměrům nádob. Průměr dna nádoby ale musí mít určitou minimální velikost příslušně k dané varné zóně.

Pro dosažení co nejlepší efektivity desky umístěte nádobu do středu varné zóny.

Příklady nastavení výkonu vaření (následující hodnoty jsou orientační)

1 až 2	TaveníOhřívání	Omáčky, máslo, čokoláda, želatinaDříve připravená jídla
2 až 3	Vstupní vařeníRozmrazování	Rýže, pudink, cukrový sirupSušená zelenina, ryby, mražené potraviny
3 až 4	Vaření na páře	Zelenina, ryby, maso
4 až 5	Vaření ve vodě	Brambory, polévky, těstoviny, čerstvá zelenina
6 až 7	Středně intenzivníVaření, Dušení	Maso, játra, vejce, párkyGuláš, dršt’ky, karbanátky
7 až 8	Vaření	Brambory, bramborové placky, vafle
9	Smažení, praženíPřivádění vody k varu	Steaky, omelety, smažená jídlaVoda
P	Smažení, praženíPřivádění vody k varu	Škeble, steakyVaření velkých množství vody

ÚDRŽBA A ČIŠTĚNÍ

Před zahájením čištění vypněte zařízení.

Nemyjte desku, pokud je sklo príliš horké, můžete se popálit.

• Odstraňte menší nečistoty vlhkým hadříkem s přidáním saponátu na nádobí rozpuštěného v malém množství vody. Následně omyjte povrch studenou vodou a důkladně ho osušte.
• Rozhodně se vyhýbejte detergentům a čistícím prostředkům se silnými žíravými a abrazivními vlastnostmi, které mohou způsobit poškrábání.
• Nikdy nepoužívejte parní nebo tlaková zařízení.
• Nepoužívejte žádné předměty, které mohou poškrábat keramické sklo.
• Ujistěte se, zda je nádoba suchá a čistá. Ujistěte se, zda se na povrchu desky nebo na nádobě nenacházejí žádné drobky nebo prach. Posouvání drsných rendlíků způsobuje poškrábání povrchu.
• Skvrny od cukru, džemu, želé atp.je třeba okamžitě odstraňovat. Pomůže to předcházet poškození povrchu.

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ?

Deska nebo varné zóny se nezapínají:

• Deska je nesprávně připojena k elektrické síti.
  • Zafungovala pojistka.
• Je aktivní funkce blokace.
• Dotyková tlačítka jsou pokryta tukem nebo vodou.
• Na tlačítku je umístěn nějaký předmět.

Na kontrolním panelu se zobrazuje [U]:

• Na varné zóně se nenachází žádná nádoba.
• Nádoba není kompatibilní s technologií indukce.
• Průměr dna nádoby je příliš malý.

Na kontrolním panelu se zobrazuje [ E ]:

- Kontaktujte servis.

Jedna nebo všechny varné zóny jsou vypnuté:

• Zafungoval bezpečnostní systém.
• Někdo zapomněl na dlouhou dobu vypnout varnou zónu.
• Bylo přikryto jedno nebo více dotykových tlačítek.
• Nádoba je prázdná a její dno je nadměrně zahřáté.
• Deska je také vybavena automatickou redukcí úrovně výkonu a automatickou blokací proti přehřátí.

Ventilace funguje nadále i po vypnutí desky:

- Nejedná se o poruchu, ventilátor pracuje i nadále, aby ochránil elektronické zařízení.

- Chladící ventilátor se vypíná automaticky.

Systém automatického vaření se nezapíná:

• Varná zóna je stále horká [ H ].
- Je nastavena nejvyšší úroveň výkonu Booster [ 9 ].

Na kontrolním panelu se zobrazuje [ L ]:

- Viz kapitola týkající se blokování kontrolního panelu.

Na kontrolním panelu se zobrazuje [ U ]:

- Viz kapitola “Udržování tepla”.

Na kontrolním panelu se zobrazuje [ II ]:

- Viz kapitola “Pauza”.

Když se objeví symbol [ E 4 ]:

• Deska musí být opět nakonfigurována. Proved'te, prosím, následující kroky:
  I) Důležité: před zahájením se ujistěte, zda se na varné desce již nenachází žádná nádoba
  II) Odpojte zařízení od napájecí sítě tím, že vytáhnete pojistku nebo vyšroubujete vypínač obvodu
  III) Opět připojte desku k napájecí síti
  IV) Postup:

• vezměte hrnec s feromagnetickým dnem a minimálním průměrem 16 cm

• zahajte postup během 2 minut po opětovném zapnutí varné desky k napájecí síti
• nepoužívejte tlačítko [ O/I ]

V) První krok: smazání existující konfigurace

1) Zmáčkněte a podržte [- ]
2) Druhou rukou zmáčkněte současně a rychle (během 2s) každé tlačítko [O].

Začněte se pohybovat od přední pravé strany proti pohybu hodinových ručiček, v souladu s popisem na obrázku (od a do d).

Dvojitý zvuk "beep" znamená výskyt chyby.

Pokud k tomu dojde, začněte znova od položky 1).

3) Sundejte prsty z kontrolního panelu, zmáčkněte současně [ + ] a [ - ] během několika vteřin, dokud se zobrazují blikající symboly [ E ].

4) Počkejte, až symboly [ E ] přestanou blikat.

5) Po několika vteřinách se [ E ] automaticky promění na [ C ]. Existující nastavení budou smazána.

VI) Druhý krok: nová nastavení

1) Vezměte feromagnetický hrnec s průměrem minimálně 16 cm.
2) Vyberte varnou zónu zmáčknutím na příslušné tlačítko [ O ].
3) Umístěte hrnec na zóně, u které chcete provést konfiguraci.
4) Počkejte, až se na displeji [ C ] promění na [ - ]. Zvolená zóna je již

KERNAU

nakonfigurována.

5) Proved'te stejný postup pro každou varnou zónu se zobrazovaným symbolem [ C ].

6) Všechny varné zóny jsou nakonfigurovány v okamžiku, kdy se vypnou všechny displeje.

Během celého postupu používejte stejný hrnec.

Během postupu provádění nastavení nikdy nepokládejte několik hrnců současně na varných zónách.

- Pokud se nadále zobrazuje [ E 4 ], kontaktujte prosím zákaznické oddělení.

Na kontrolním panelu se zobrazuje [Tnebo [Er03]:

- Na tlačítcích se nachází nějaký předmět nebo tekutina. Symbol zmizí jakmile bude tlačítko uvolněno nebo vyčištěno.

Na kontrolním panelu se zobrazuje [E2] nebo [EH]:

- Deska je přehřátá, počkejte až vychladne a následně ji opět zapněte.

Na kontrolním panelu se zobrazuje [ E3 ]:

- Nádoba není vhodná, změňte nádobu.

Na kontrolním panelu se zobrazuje [ E6 ]:

- Viz kapitola týkající se blokování kontrolního panelu.

Na kontrolním panelu se zobrazuje [ E8 ]:

- Ucpaný vstup vzduchu ventilátoru, odstraňte překážku.

Na kontrolním panelu se zobrazuje [ E C ]:

- Chyba konfigurace. Proved'te opětovnou konfiguraci desky, viz kapitola „Když se objeví symbol [ E 4 ]”.

Pokud se některý z předchozích symbolů zobrazuje i nadále, je třeba kontaktovat servis.

NÁVODY PRO INSTALACI

Instalaci mohou provádět výhradně odborníci.

Instalatér je povinen dodržovat právní předpisy a normy platné v dané zemi.

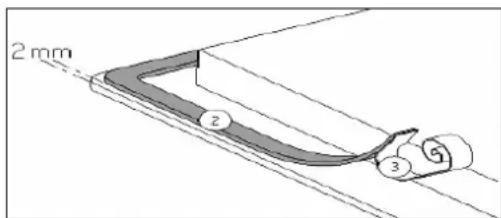

Způsob nalepení těsnění:

Těsnění dodané společně s deskou umožňuje zabránit pronikání kapalin do skříňky. Jeho instalaci je třeba provést pečlivě a v souladu s následujícím obrázkem.

Po odstranční ochranné vrstvy (3), nalepte těsnění (2) dva milimetry od vnější hrany skla.

KERNAU

MONTÁŽ - INSTALACE

- Rozměry výřezu jsou následující:

Platí pro	Výřez
KIH 6431 - 2B	560 x 490 mm
KIH 7431 - 2B	750 x 490 mm

• Ujistěte se, zda vzdálenost mezi varnou deskou a stěnou nebo bočními stranami činí 50 mm.
• Desky se vyznačují klasifikací "Y" z hlediska tepelné ochrany. V ideální situaci by deska měla být instalována s velkým množstvím místa po obou stranách. Vzadu se může nacházet stěna a na straně vysoký prvek zástavby nebo stěna. Na druhé straně ale prvek zástavby nebo přepážka nemůže být vyšší než vařič.
• Nábytek nebo zástavba, v které má být deska namontována, a také hrany nábytku, laminované povlaky a lepidlo použité pro upevnění musí být odolné vůči působení teplot do 100°C.
• Nástěnné lišty na hranách musí být teplovzdorné.
• Neinstalujte varnou desku nad troubou bez ventilace nebo nad myčkou nádobí.
• Zajistěte mezeru 20 mm pod spodní částí krytu desky, aby byl umožněn vhodný průtok vzduchu pro elektronické zařízení.
• Pokud se pod deskou nachází šuplík, neskladujte v něm hořlavé předměty (např. látky ve spreji) nebo předměty, které nejsou odolné vůči vysokým teplotám.
• Materiály, které jsou často používány při výrobě kuchyňských linek často vlivem vody bobtnají. Pro zajištění hran výřezu naneste vrstvu laku nebo speciálního utěsňovače. Obzvláště pečlivě naneste samolepící spoj dodaný společně s deskou, který zamezuje jakýmkoliv průsakům dovnitř nábytku, který bude desku podpírat. Toto těsnění zaručuje správné utěsnění, pokud je aplikováno ve spojení s hladkým povrchem pracovní plochy.
• Bezpečná vzdálenost mezi deskou a digestoří, která je nad ní umístěna, musí být v souladu s pokyny výrobce digestoře. V případě, že návod chybí, je třeba dodržet minimální vzdálenost 760 mm.
• Nesmíte dovolit, aby po provedení zástavby byl spojovací kabel podrobován jakýmkoliv mechanickým pnutím, vyplývajícím například ze skutečnosti umístění šuplíku.

ELEKTRICKÉ PŘIPOJENÍ

- Instalaci tohoto zařízení a jeho připojení k elektrické síti je třeba svěřit kvalifikovanému elektrikáři, který je obeznámen s normativními předpisy a důsledně je dodržuje.

- Po nainstalování zajistěte zabezpečení součástí, které jsou pod napětím.

- Údaje nezbytné pro provedení připojení se nacházejí na nálepkách umístěných na krytu desky poblíž připojovací lišty.

- Připojení k síti musí být provedeno pomocí zásuvky s uzemněním nebo skrze vícepólový jistič s minimální vzdáleností mezi rozpojenými kontakty 3 mm.

- Elektrický obvod musí být oddělen od sítě pomocí vhodných zařízení, například: vypínačů, jističů nebo stykačů.

- Pokud zařízení není vybaveno snadno dostupnou zástrčkou, pak musí být v instalaci v souladu s předpisy namontovány vypínače.

- Přívodové vedení musí být umístěno tak, aby se nedotýkalo horkých součástí varné desky nebo sporáku.

Varování!

• Toto zařízení musí být připojeno výhradně k síti 230 V\~ 50/60 Hz.
• Vždy musí být připojen zemnící vodič.
• Postupujte podle elektrického schématu.
• Připojovací lišta je umístěna vespod, v zadní části krytu desky. Pro otevření krytu použijte středně velký šroubovák. Umístěte ve štěrbině a otevřete kryt.

Napájení	Připojení	Průměr kabelu	Kabel	Pojistka
230V~ 50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

* vypočítáno s faktorem současnosti v souladu s normou EN 60335-2-6

Připojení desky

Deska může být připojena různými způsoby, je třeba použít mosazné spoje, které se nacházejí ve skříňce vedle svorkovnice.

Vložte kontakt mezi svorky 1 a 2.

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L k jedné ze svorek 1 nebo 2.

Dvoufázové 400V\~2P+N

Připojte uzemnění ke svorce “earth”, neutrální bod N ke svorce 4, fázi L1 ke svorce 1 a fázi L2 ke svorce 2.

Varování!

- Časté povolování a utahování šroubů v připojovací liště zvyšuje riziko zhoršení těsnosti po dotažení. V souvislosti s touto skutečností doporučujeme omezit utahování a povolování na minimum.

- Zkontrolujte, zda jsou kabely správně připojeny a utaženy.

- Neneseme zodpovědnost za jakékoliv události vzniklé v důsledku chybného připojení nebo ty, k nimž mohlo dojít v souvislosti s používáním zařízení, které není uzemněno nebo má vadné uzemnění.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

- Obalové materiály jsou ekologické a vhodné pro opětovné zpracování.

- Elektronická zařízení sestávají z materiálů vhodných pro opětovné zpracování a někdy z materiálů škodlivých pro životní prostředí, které jsou ale nutné pro správné a bezpečné fungování zařízení.

- Nevyhazujte zařízení společně s obyčejným domácím odpadem.

- Kontaktujte středisko pro sběr odpadů místních orgánů, které se zabývají znehodnocováním domácích spotřebičů.
