NÁVOD K OBSLUZE Dustbuster DV7205K BLACK & DECKER

Upozornění! Určeno pro kutily.

DV6005 DV7205 DV9605 DV1205

Váš příruční akumulátorový vysavač Black & Decker Dustbuster® je určen pro jednoduché suché vysávání. Tento výrobek je určen pouze pro spotřebitelské použití v domácnostech.

Informace o konstrukci a patentování

Registrační čísla EC designu:

607643-0001
607668-0001
607650-0001

Bezpečnostní pokyny

Varování! Při použití elektrického nářadí napájeného baterií by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úniků z baterií, riziko úrazu elektrickým proudem nebo jiného poranění, případně materiálních škod.

• Před použitím výrobku si pečlivě pročtěte tento návod.
• Použití tohoto nářadí je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může způsobit poranění obsluhy.
• Tento návod si uschovejte.

Použití výrobku

• Nepoužívejte vysavač k vysávání kapalin nebo materiálů, které by mohly způsobit požár.
• Nepoužívejte vysavač v blízkosti vody.
• Neponořujte vysavač do vody.
• Nikdy neodpojujte napájecí kabel nabíječky od zásuvky taháním nebo škubáním. Dbejte na to, aby napájecí kabel nabíječky nepřecházel přes ostré hrany nebo přes horké a mastné povrchy.
• Tento výrobek není určen k použití nedospělými či oslabenými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály.

Po použití

• Před čištěním nabíječky nebo nabíjecí základny nabíječku odpojte od elektrické sítě.
• Není-li zařízení používáno, mělo by být uschováno na suchém místě.
• K uloženému zařízení nesmí mít přístup děti.

Prohlídky a opravy

• Vždy před použitím zkontrolujte, zda není zařízení poškozeno nebo zda nemá vadné části. Zkontrolujte, zda nejsou jeho části rozbity a zda nejsou poškozeny spínače nebo jiné díly, které by mohly ovlivnit jeho provoz.
  • V případě poškození či závady přístroj nepoužívejte.
• Poškozené a zničené díly nechejte opravit či vyměnit v autorizovaném servisním středisku.
• Pravidelně kontrolujte stav napájecího kabelu nabíječky. Je-li poškozen, nabíječku vyměňte.
• Nikdy se nepokoušejte demontovat nebo vyměnit jiné díly, než jsou díly uvedené v tomto návodu.

Akumulátor a nabíječka

• Nikdy se nepokoušejte akumulátor otevírat.
• Nevystavujte akumulátor vlhkosti.
• Nevhazujte akumulátor do ohně.
• Nevystavujte akumulátor vlhkosti.
  • Neotevírejte nabíjecí základnu.

Elektrická bezpečnost

Vaše nabíječka je určena pro provoz pouze pod jedním napětím. Vždy zkontrolujte, zda napětí v síti odpovídá napětí na výkonovém štítku. Nikdy se nepokoušejte nahradit nabíječku běžnou síťovou zástrčkou.

Symboly na nabíječce

Přečtěte si pečlivě celý tento návod.

Vaše nabíječka je chráněna dvojitou izolací; proto není potřeba zemnicího kabelu.

Bezpečnostní odpojovací transformátor. Napájení ze sítě je elektricky odpojeno z výstupu transformátoru.

Je-li okolní teplota příliš vysoká, nabíječka se automaticky vypne. Následkem toho nabíječka přestane nabíjet. Nabíjecí základnu je nutné odpojit od elektrického přívodu a předat autorizovanému servisnímu středisku k opravě.

Nabíjecí základna není určena pro venkovní použití.

Popis

1. Prodlužovací díl lapače prachu
2. Lapač prachových nečistot
3. Uvolňovací tlačítko
4. Hlavní vypínač (dvourychlostní spínač DV1205)
5. Indikátor nabíjení
6. Tlačítko čištění fi Itru (DV1205 & DV9605)
7. Nabíjecí základna

Obr. A

1. Štěrbinový nástavec pro vysávání úzkých prostor
2. Kartáčový nástavec

Označení vašeho výrobku

Konstrukci modelu lze určit z kódu prípony katalogového čísla. V tomto návodu k použití jsou popsány následující katalogová čísla:

• DV60XXY/DV72XXY/DV96XXY/DV12XXY. Kód přípony XX odpovídá následujícím konstrukcím:

- 05: Všechny přístroje dodávané se štěrbinovým nástavcem pro vysávání úzkých prostor a kartáčovým nástavcem.

Kód přípony Y určuje barevnou řadu/povrchovou úpravu.

Kód přípony Y zastoupený písmenem N je použit u modelu s baterií typu NiMH.

Instalace

Upevnění nabíjecí základny na stěnu

Nabíjecí základna může být umístěna na pracovní desku nebo připevněna na zed' tak, aby poskytovala vhodné místo k odložení a případnému nabití přístroje. Pokud je nabíjecí základna upevňována na zed', ujistěte se, zda je způsob upevnění pro danou zed' a hmotnost přístroje vhodný.

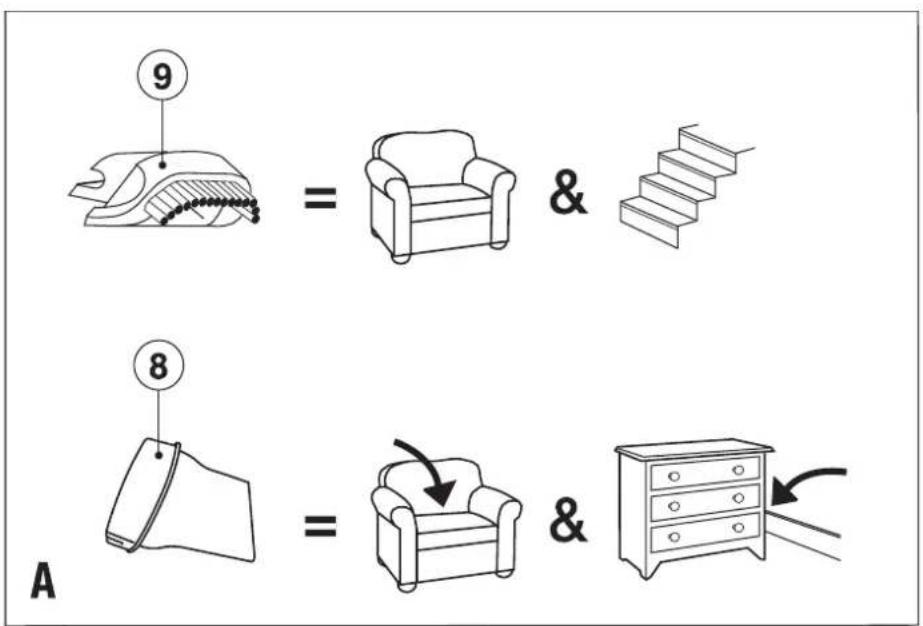

Nasazení příslušenství (obr. A & B)

Tyto modely jsou dodávány s některým, nebo se vším následujícím příslušenstvím:

• Štěrbinový nástavec (8) pro vysávání úzkých prostor.
• Kartáčový nástavec (9) pro vysávání nábytku a schodišť.

Při nasazování příslušenství postupujte následovně:

• Vyjměte příslušenství z úložného místa ve vysavači nebo v nabíjecí základně (7) (obr. L & M).
• Nasadte na prední část vysavače vhodné příslušenství.

Použití

• Před prvním použitím musí být baterie nabíjena minimálně 16 hodin.
• Pokud přístroj nepoužíváte, vložte jej do nabíjecí základny.

Nabíjení akumulátoru (obr. C)

Před nabíjením akumulátoru:

• Ujistěte se, zda je prodlužovací díl lapače prachu (1) zasunut zpět do lapače prachových nečistot (2).
• Ujistěte se, zda je vysavač vypnutý. Akumulátor nebude nabíjen, bude-li hlavní spínač (4) v poloze zapnuto.
• Přístroj vložte do nabíjecí základny tak, jak je znázorněno na obrázku (7).
• Připojte nabíječku. Nabíječku zapněte.

Červený indikátor nabíjení (5) začne svítit.

- Nechejte vysavač nabíjet minimálně 16 hodin.

Při nabíjení se nabíječka může zahřívat. Jde o běžný jev, který neznamená žádnou závadu. Vysavač může být k nabíječce připojen libovolně dlouhou dobu. Indikátor nabíjení (5) se rozsvítí ihned při vložení přístroje do zapnuté nabíječky.

Varování! Nenabíjejte baterii při teplotách nižších než 4°C nebo vyšších než 40°C.

Seřízení lapače prachových nečistot (obr. D)

• Lapač prachových nečistot (2) prodloužíte povytažením prodlužovacího dílu (1) až po zaskočení do své polohy.
• Prodlužovací díl lapače prachu (1) zasunete tak, že stisknete místo označené šipkou (12) a prodlužovací díl lapače prachu (1) následně zasunete zpět do lapače prachových nečistot (2).

Zapnutí a vypnutí (obr. E & F)

• Vysavač zapnete posunutím hlavního spínače (4) dopředu.
• Vysavač vypnete posunutím hlavního spínače (4) dozadu.

DV1205 & DV9605 - Optimalizace sacího výkonu (obr. G)

Pokud chcete udržet optimální sací výkon, musíte během používání pravidelně čistit fi ltr.

- Tlačitko čištění fi ltru (6) posuňte několikrát nahoru a dolů tak, aby došlo k oklepání zanesených prachových nečistot (10 & 11).

Čištění a údržba

Varování! Filtry (10 & 11) čistěte pravidelně.

Čištění lapače prachových nečistot a filtrů (obr. H - K)

Filtry mohou být opakovaně použity a měly by být pravidelně čištěny.

• Stiskněte uvolňovací tlačítko (3) a vyjměte lapač prachových nečistot (2).
• Lapač prachových nečistot vyprázdněte (2) (obr. I).
• Otočením ve směru hodinových ručiček (obr. J) vyjměte fi ltry (10 & 11).
  • Filtry oddělte (10 & 11)
• Z fi ltrů (10 & 11) okartáčujte zanesené nečistoty.
• Omyjte filtry v teplém saponátovém roztoku (obr. K). Lapač prachových nečistot (2) lze podle potřeby také opláchnout.

Varování! Neponořujte vysavač do vody.

• Ujistěte se, zda jsou lapač prachových nečistot (2) a fi ltry (10 & 11) zcela vysušeny.
• Otáčením proti směru chodu hodinových ručiček nasadte nazpět do vysavače fi ltry (10 & 11) tak, až zaskočí na své místo.
• Nasadte zpět lapač prachových nečistot (2). Ujistěte se, zda lapač prachových nečistot zaskočil zpět na místo.

Varování! Nikdy nepoužívejte vysavač bez filtrů. Optimálního vysátí prachu je dosaženo jen s čistými fi ltry.

Výměna fi ltrů

Výměna fi ltrů by se měla provádět každých 6 až 9 měsíců nebo vždy, když dojde k jejich poškození. Výměnné fi ltry si můžete zakoupit u vašeho značkového prodejce Black & Decker (katalogové číslo VF70):

• Podle výše uvedeného postupu vyjměte staré fi ltry.
• Podle výše uvedeného postupu nainstalujte do vysavače nové fi ltry.

Uložení příslušenství (obr. L & M)

- Příslušenství uchyťte do příslušných držáků tak, až zaskočí na místo.

Ochrana životního prostředí

Třídění odpadu. Tento přístroj nesmí být vyhozen do běžného domovního odpadu.

Jednoho dne zjistíte, že nářadí musíte vyměnit nebo jej nebudete dále používat. V tomto připadě myslete na ochranu životního prostředí. Zástupci servisu Black & Decker od vás staré nářadí Black & Decker odeberou a postarají se o jeho zpracování, aniž by došlo k ohrožení životního prostředí.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Recyklace napomáhá chránit životní prostředí a snižuje spotřebu surovin.

Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektroodpadů z domácnosti.

Po ukončení životnosti výrobků Black & Decker poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně tohoto návodu. Přehled autorizovaných servisních poboček Black & Decker a rovněž další informace můžete nalézt také na internetové adrese:

www.2helpU.com.

Akumulátor (obr. N)

Pokud se rozhodnete výrobek zlikvidovat sami, podle níže uvedeného postupu musíte vyjmout akumulátor a musíte jej zlikvidovat v souladu s místními předpisy.

• Nechejte akumulátor ve vysavači vybít tak, aby přestal pracovat motor.
• Stiskněte uvolňovací tlačítko (3) a vyjměte lapač prachových nečistot (2).
• Otočením ve směru hodinových ručiček (obr. J) vyjměte fi ltry (10 & 11).
• Odstraňte sedm šroubů spojujících obě části těla přístroje k sobě.
  • Kryty napůl rozevřete.
• Pro katalogová čísla DV60XXY & DV72XXY, - vytáhněte ven celou sestavu motoru/ventilátoru/akumulátoru.
• Pro katalogová čísla DV96XXY & DV12XXY,
• vypáčte malou krytku z tlačitka čištění fi ltru a vyjměte pojistný šroub.
• vytáhněte ven celou sestavu motoru/ventilátoru/ akumulátoru.
• Z celé sestavy odpojte sestavu akumulátoru.
• Umístěte akumulátor do vhodného balení, které zajistí, aby nemohlo dojít ke zkratování jeho kontaktů.

- Akumulátor prosím odevzdejte ve značkovém servisu nebo v místní recyklační stanici.

Jestliže je akumulátor již jednou vyjmut, nemůže být do vysavače opětovně připojen.

Technické údaje

	DV60XXY	DV72XXY
Napájecí napětí	Vdc 6,0	7,2
Typ akumulátoru		NiCd/NiMH	NiCd/NiMH
Hmotnost	kg	0,9	1,0

	DV96XXY	DV12XXY
Napájecí napětí	Vdc 9,6	12,0
Typ akumulátoru		NiCd/NiMH	NiCd/NiMH
Hmotnost	kg	1,3	1,4

Nabíječka

Vstupní napětí	Vac 230
Přibližná doba nabíjení(minimum)	hod 16

ES Prohlášení o shodě

DV60XXY, DV72XXY, DV96XXY, DV12XXY

Společnost Black & Decker prohlašuje, že tyto produkty odpovídají následujícím normám: 89/336/EEC, 2006/95/EC, EN 55014, EN60335, EN 61000

Úroveň akustického tlaku měřená dle normy EN 60704-1: < 70 dB(A)

Kevin Hewitt

Technický a vývojový

ředitel

DL16 6JG, Velká Británie

30-05-2007
