NÁVOD K OBSLUZE KR85 BLACK & DECKER

Upozornění! Určeno pro kutily.

504606-53 CZ

KR85 KR95 KR110

Vaše príklepová vrtačka Black & Decker je určena k vrtání dřeva, kovu, plastů a zdiva, zrovna tak jako ke šroubování. Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní předpisy

Varování! Přečtěte si veškeré pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění. Označení "výkonné nářadí" ve všech níže uvedených upozorněních odkazuje na vaše nářadí napájené ze sítě (obsahuje napájecí přívodní šňůru) nebo nářadí napájené bateriemi (bez napájecího kabelu).

a. Pracoviště udržujte v čistotě a dobře osvětlené. Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke způsobení úrazu.
b. S výkonným nářadím nepracujte ve výbušných prostorách, jako jsou například prostory obsahující hořlavé kapaliny, plyny nebo prašné prostory. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary.
c. Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti a okolo stojící osoby. Odvrácení pozornosti může zapříčinit ztrátu kontroly.

2. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a vyhovující spoje snižuji nebezpeči úrazu elektrickým proudem.
b. Vyvarujte se dotyku s uzemněnými plochami jako je potrubí, radiátory, sporáky a ledničky. Při uzemnění Vašeho těla vzrůstá riziko úrazu elektrickým proudem.
c. Nevystavujte elektrické nářadí dešti nebo vlhkým provozním podmínkám. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem.
d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k prénášení nářadí, jeho posouvání nebo za něj netahejte pri odpojování nářadí od elektrické sitě. Napájecí kabel držte z dosahu tepelných zdrojů, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
e. Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití napájecího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a. Zůstaňte stále pozorní, sledujte, co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte pokud jste unavení nebo pokud jste

pod vlivem omamných látek, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému úrazu.

b. Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní výbava jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochranné sluchátka použitá v odpovídajících podmínkách snižuje riziko úrazu.

c. Zabraňte náhodnému spuštění. Předtím, než nářadí připojíte do elektrické zásuvky zabezpečte, aby byl hlavní vypínač ve vypnuté poloze. Přenášení nářadí s prstem na hlavním vypínači nebo připojení napájecího kabelu k elektrickému rozvodu pokud je hlavní vypínač nářadí v poloze zapnuto může způsobit úraz.

d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Klíče nebo jiné předměty ponechané u rotujících částí elektrického nářadí mohou způsobit vážné zranění.

e. Nepřekážejte sami sobě Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte Nenoste volný oděv a šperky. Dbejte na to, aby se vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volné šaty, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

g. Je-li nářadí vybaveno výstupem pro připojení odsávání a sběrným vakem, zkontrolujte tyto funkce a ujistěte se, zda jsou správně používány. Použití těchto zařízení může snížit nebezpečí týkající se prachu.

4. Použití elektrického nářadí a jeho údržba

a. Nářadí nepřetěžujte. Používejte správný typ nářadí pro vaši práci. S vhodným nářadím budete pracovat lépe a bezpečněji.
b. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Jakékoliv nářadí s nefunkčním hlavním vypínačem je nebezpečné a musí být opraveno.
c. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.
d. Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a zabraňte osobám neobeznámených s obsluhou nářadí nebo s tímto návodem, aby s nářadím pracovali. Elektrické nářadí je v rukou neobeznámených osob nebezpečné.
e. Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, zlomené díly nebo jakoukoliv jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho poruch vzniká nedostatečnou údržbou nářadí.
f. Řezné nástroje udržujte ostré a čisté. Správně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje.

g. Používejte elektrické nářadí, příslušenství a pracovní nástroje podle zde uvedených pokynů a způsobem, který je určen každému jednotlivému typu elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Používání elektrického nářadí k jiným než určeným aplikacím může vést ke způsobení rizikových situací.

5. Opravy

a. Svěřte opravu Vašeho elektrického nářadí pouze osobě s příslušnou kvalifi kaci při použití výhradně originálních náhradních dílů. Tím bude zajištěna bezpečnost chodu nářadí.

Doplňující bezpečnostní pokyny pro příklepové vrtačky

• Při vrtání s příklepem použijte vhodnou ochranu sluchu. Nadměrná hlučnost může způsobit ztrátu sluchu.
• Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím může vést k úrazu.
• Toto nářadí není určeno pro použití nedospělými či slabými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály.
• Poškozený napájecí kabel musí být vyměněn výrobcem nebo zástupcem značkového servisu fi rmy Black & Decker.

Elektrická bezpečnost

Toto nářadí je opatřeno dvojitou izolací; proto není potřeba zemnícího kabelu. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí.

Popis

Ttoto nářadí je vybaveno některými nebo všemi následujícími prvky.

1. Spínač s regulací rychlostí
2. Zajišťovací tlačítko
3. Knofl ík regulace otáček
4. Přepínač chodu vpřed/vzad
5. Dvojrychlostní volič
6. Volič režimu vrtání
7. Tlačítko zámku hřídele
8. Sklíčidlo
9. Hloubkový doraz
10. Boční rukojeť

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

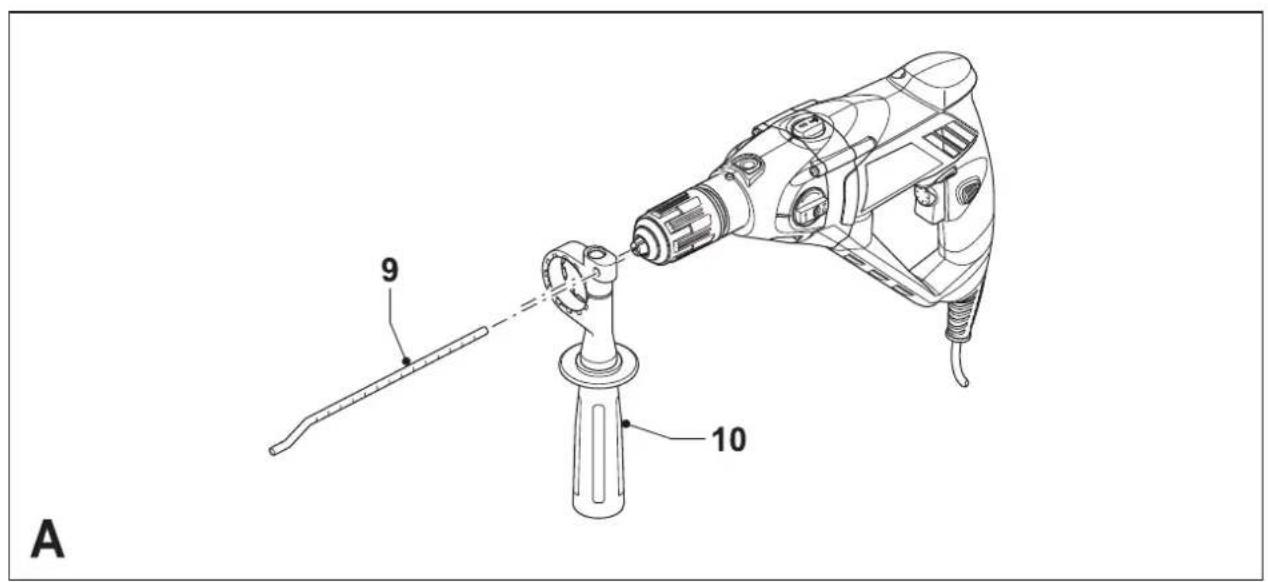

Upevnění boční rukojeti a hloubkového dorazu (obr. A)

• Otáčejte držadlem proti směru hodinových ručiček, až lze boční rukojeť (10) nasunout na přední část nářadí podle obrázku.
• Otočte boční rukojeť do požadované polohy.

• Zasuňte hloubkový doraz (9) do otvoru podle obrázku.

• Nastavte hloubku vrtání tak, jak je popsáno níže.

• Utáhněte boční rukojeť ve směru otáčení hodinových ručiček.

Nasazení vrtáku nebo šroubovací násady (obr. B & C)

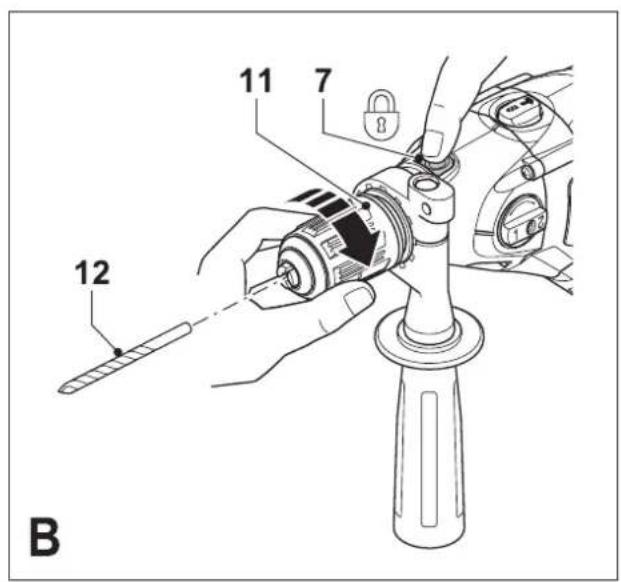

Rychloupínací sklíčidlo se zajištěním hřídele (obr. B)

• Otevře sklíčidlo otáčením vnějšího prstence hlavy (11) jednou rukou, zatímco druhou rukou přidržujete tlačitko zámku hřidele (7).
  • Vložte nástroj (12) do sklíčidla.
• Přidržte tlačitko zámku hřídele a pevně dotáhněte sklíčidlo.

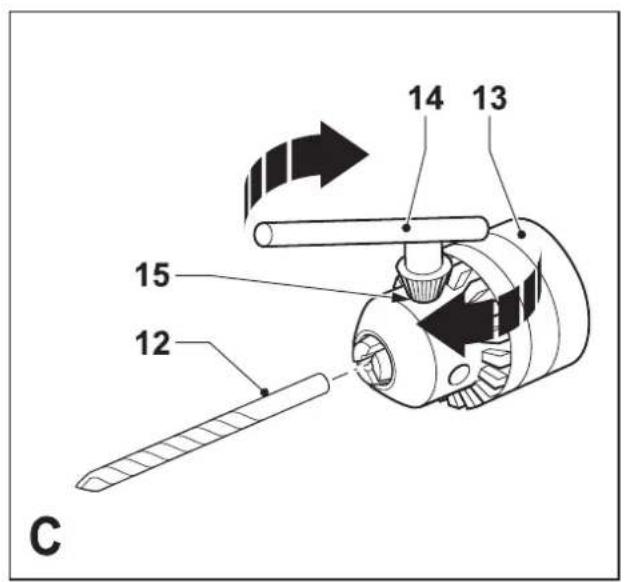

Klinové sklíčidlo (obr. C)

• Otevřte sklíčidlo otáčením vnějšího prstence hlavy (13) proti směru hodinových ručiček.
  • Vložte nástroj (12) do sklíčidla.
• Vložte klič (14) do některého z bočních otvorů (15) sklíčidla a otáčením ve směru hodinových ručiček sklíčidlo pevně dotáhněte.

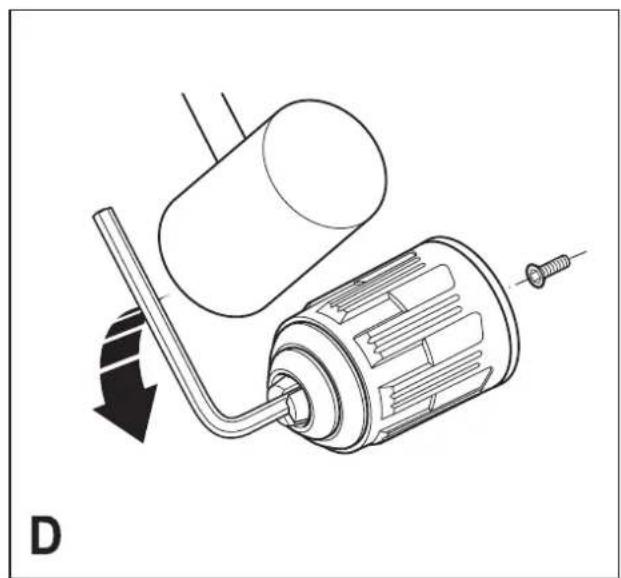

Sejmutí a nasazení sklíčidla (obr. D & E)

• Co nejvíce rozevřete čelisti sklíčidla.
- Odšroubujte ve směru hodinových ručiček pomoci šroubováku přídržný šroub sklíčidla umístěný uvnitř.
- Do sklíčidla upněte imbusový klíč a udeřte do něj kladivem tak, jak je znázorněno na obrázku.
• Imbusový klíč vyjměte.
- Otáčením proti směru hodinových ručiček sklíčidlo vyšroubujte.
- Sklíčidlo nasadíte zpět tak, že jej našroubujete na hřídel a zajistíte přídržným šroubem.

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.

Varování! Před vrtáním do stěn, podlah a stropů se vždy řádně ujistěte o poloze elektroinstalace a potrubí.

Volba směru otáčení

Pro vrtání a utahování šroubů použijte dopředný chod (po směru hodinových ručiček). Pro uvolňování šroubů a zaseklých vrtáků použijte zpětný chod (proti směru hodinových ručiček).

• Pro pravý chod (vpřed) přepněte přepínač chodu vpřed/vzad (4) směrem doprava.
• Pro zpětný chod přepněte přepínač chodu vpřed/vzad (4) směrem doleva.

Varování! Nikdy neměňte směr otáčení za chodu motoru.

Volba provozního režimu

• Pro vrtání do zdiva přepněte volič režimu vrtání (6) do polohy T.
• Pro vrtání do ostatních materiálů a pro šroubování nastavte volič režimů (6) do polohy 1

Volič dvou rychlostí (obr. F)

• Pro vrtání do oceli a pro šroubování přepněte dvojrychlostní volič (5) do polohy 1 tak, aby čiselné označení směřovalo k drážce (16) (1. stupeň).
• Pro vrtání do jiných materiálů, než je ocel, přepněte dvojrychlostní volič (5) do polohy 2 tak, aby číselné označení směřovalo k drážce (16) (2. stupeň).

Nastavení hloubky vrtání (obr. G)

• Uvolněte otočením držadla proti směru hodinových ručiček boční rukojeť (10).
• Nastavte hloubkový doraz (9) do požadované polohy. Maximální hloubka vrtání odpovídá vzdálenosti mezi špičkou vrtáku a přední částí hloubkového dorazu.
• Utáhněte boční rukojeť ve směru otáčení hodinových ručiček.

Zapnutí a vypnutí

• Nařadí zapnete stiskem spínače s regulací rychlosti (1). Otáčky nářadí závisí na intenzitě stisknutí tohoto spínače. Pokud je nářadí vybaveno knofl ikem regulace otáček (3), nastavte otáčky na požadovanou úroveň. Obecně používejte nižší otáčky pro větší průměry vrtáků a vyšší otáčky pro menší průměry.
• Tato možnost je k dispozici pouze pro plnou rychlost nebo libovolnou rychlost nastavenou pomocí knofl iku regulace otáček (3). Tato možnost nepracuje ve zpětném chodu.
• Nářadí vypneme tak, že uvolníme stisk hlavního vypínače s regulací otáček. Chcete-li vypnout nářadí, které pracuje v režimu nepřetržitého chodu, stiskněte znovu spínač s regulací otáček a uvolněte jej.

Příslušenství

Výkon Vašeho nářadí záleží také na používaném příslušenství. Příslušenství Black & Decker a Piranha je zkonstruováno k vytvoření standardu vysoké kvality a je určeno ke zvýšení výkonnosti vašeho nářadí. Použitím tohoto příslušenství u vašeho nářadí dosáhnete toho nejlepšího výsledku.

Údržba

Vaše nářadí bylo navrženo tak, aby mělo dlouhou životnost společně s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nářadí závisí na jeho řádné údržbě a pravidelném čištění.

• Pravidelně čistěte větrací otvory čistým a suchým malířským štětcem.
• K čištění nářadí používejte pouze mýdlový roztok a vlhký hadřík. Zamezte vniknutí kapalin do vnitřních částí nářadí a nikdy neponořujte žádnou z částí nářadí do kapaliny.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využit této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

Technické údaje

			KR85		KR95
Napájecí napětí V	AC		230	230		230
Příkon	W		850	950		1,100
Otáčky naprázdno	min ^-1	0-1,200/0-2,800	0-1,200/0-2,800		0-1,200/0-2,800
Maximální průměr vrtání
Ocel	mm	13	13		13
Beton	mm	16	16		16
Dřevo	mm	50	50		50
Hmotnost			kg 3.3	3.3		3.3

KR110

ES Prohlášení o shodě

KR85/KR95/KR110

Společnost Black & Decker prohlašuje, že tento výrobek odpovídá následujícím normám: 98/37/EC, 89/336/EEC, 2002/96/EC, EN 60745, EN 55014, EN 6100

L_nA (akusticky tlak) 92,6 dB(A)

L_WA^prk (akustický výkon) 103.6 dB(A)

měřená hodnota vibrací ruka/paže 7,17 m/s ^2

K_nA (nepřesnost akustického tlaku) 3 dB(A),

K_WA^pH (nepřesnost akustického výkonu) 3 dB(A)

Kevin Hewitt

Ředitel oddělení

spotřebitelské techniky

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno nepovolanou osobou. Osoby

povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
