NÁVOD K OBSLUZE MULTI V ARNU07GCEU2 LG

Předtím, než začnete používat své vybavení, si pečlivě prostudujte tuto příručku. Ponechejte si ji pro budoucí použití.

TYP : Parapetní jednotka ( Zabudovaná )

Skrytý stojící na podlaze

Bezpečnostní opatření......3

Před zahájením provozu......6

Návod k obsluze......7

Název a funkce kabelového dálkového ovladače (Příslušenství)....7

Než se obrátíte na servisní službu 11

PRO VAŠE ZÁZNAMY

Zde zapište číslo modelu a výrobní číslo:

Číslo modelu #

Výrobní číslo #

Naleznete je na štítku na boční straně každé jednotky.

Jméno prodejce

Datum nákupu

■K této stránce přiložte stvrzenku pro případ, že by někdy bylo třeba doložit datum nákupu nebo uplatnit záruku

PROSTUDUJTE TUTO PŘÍRUČKU

Uvnitř příručky naleznete mnoho užitečných pokynů, jak správně používat a udržovat své klimatizační zařízení. I nevelká preventivní péče, kterou své klimatizaci věnujete, vám během její životnosti může ušetřit spoustu času a peněz. V oddíle věnovaném odstraňování závad naleznete odpovědi na mnoho častých problémů. Nahlédnete-li nejdříve do oddílu odstraňování závad, možná nebudete muset volat servisní službu.

BEZPEČNOSTNÍ OPATŘENÍ

• Potřebujete-li provést opravu nebo údržbu jednotky, kontaktujte autorizovaného servisního technika.
• Potřebujete-li provést montáž jednotky, kontaktujte elektroinstalatéra.
• Děti a tělesně postižení by tuto klimatizaci neměli používat bez dozoru.
• Malé děti je třeba hlídat, aby si s klimatizací nehrály.
• Pokud je třeba vyměnit napájecí kabel, může takovou výměnu provádět pouze autorizovaná osoba a pouze za použití originálních náhradních součástí.
• Montáž je nutno provést v souladu s Národními předpisy pro elektrická zařízení a pouze kvalifikovanými a autorizovanými osobami.

Bezpečnostní opatření

Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, řid'te se následujícími pokyny.

■ Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, řid'te se následujícími pokyny.

Tento symbol vyjadřuje riziko vážného zranění nebo smrti.

Tento symbol vyjadřuje riziko zranění nebo poškození majetku.

■Významy symbolů používaných v tomto návodu jsou uvedeny níže.

Tuto činnost neprovádějte.

Řid'te se pokyny.

⚠️ VAROVÁNÍ

Montáž

Nepoužívejte vadné pojistky nebo pojistky s nedostatečným jmenovitým proudem. Toto zařízení používejte pouze na dedikovaném okruhu.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Pevně namontujte panel a kryt řídící skříňky.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Neměňte ani neprodlužujte napájecí kabel.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Chcete-li výrobek namontovat, vždy se spojte s prodejcem nebo s autorizovaným servisním centrem.

- Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

Chcete-li vykonávat elektrikářské práce, spojte se s prodejcem, kvalifikovaným elektrikářem nebo s autorizovaným servisním centrem.

- Výrobek nerozebírejte ani neopravujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

- Nesprávná kabeláž nebo montáz může způsobit požár nebo úraz elektrickým proudem.

Zákazník by neměl montovat ani odstraňovat jednotku bez pomoci.

- Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

Nemontujte výrobek na vadný povrch.

- Mohlo by dojít ke zranění uživatele, k nehodě nebo k poškození výrobku.

Výrobek vždy uzemněte.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Používejte pojistku se správným jmenovitým proudem.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Při vybalování a montáži výrobku bud'te opatrní.

- Ostré hrany mohou způsobit zranění. Budťe obzvlášť opatrní na hrany skříně a na žebra kondenzátoru a výparníku.

Ujistěte se, že se stav povrchu, na který výrobek montujete, časem nezhorší.

- Pokud dojde k propadu povrchu, klimatizace by se mohla propadnout společně s tímto povrchem, a způsobit tak škody na majetku, selhání výrobku nebo zranění.

■Provoz
Nenechávejte klimatizaci zapnutou příliš dlouho ve vlhkém prostředí, nebo pokud je otevřené okno či dveře.	Zajistěte, aby napájecí kabel nebylo možné během provozu vytáhnout nebo poškodit.	Na napájecí kabel neumist'ujte žádné předměty.
• Vlhkost by se mohla srazit na nábytku a poškodit ho.	• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.	• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.
Během provozu nepřipojujte ani neodpojujte zástrčku zdroje energie.	Nedotýkejte se výrobku (nepracujte s ním) mokrýma rukama.	Neumist'ujte do blízkosti napájecího kabelu topná tělesa ani jiná zařízení.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem	• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.	• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.
Nedovolte, aby se do elektrických součástí dostala voda.	V blízkosti výrobku neskladujte ani nepoužívejte hořlavé plyny ani jiné hořlaviny.	Nepoužívejte výrobek po dlouhou dobu v těsných uzavřených prostorách.
• Mohlo by dojít k požáru, selhání výrobku nebo k úrazu elektrickým proudem.	• Mohlo by dojít k požáru nebo k selhání výrobku.	• Hrozí nedostatek kyslíku.
Pokud dojde k úniku hořlavého plynu, zastavte únik plynu a otevřete okno. Teprve po vyvětrání můžete výrobek zapnout.	Pokud z výrobku vychází podivné zvuky, zápach nebo dým, vypněte jistič nebo odpojte napájecí kabel.	Při bouřce nebo vichřici výrobek vypněte a zavřete okno. Pokud je to možné, odstraňte výrobek z okna ještě před příchodem vichřice.
• Nepoužívejte telefon ani nic nezapínejte a nevypínejte. Mohlo by dojít k výbuchu nebo k požáru	• Mohlo by dojít k úrazu elektrickým proudem nebo k požáru.	• Mohlo by dojít k poškození majetku, selhání výrobku nebo k úrazu elektrickým proudem.
Během provozu neotevírejte přívodní mřížku. (Pokud je jednotka vybavena elektrostatickým filtrem, nedotýkejte se ho.)	Pokud je výrobek mokrý (naplněný vodou nebo ponořený ve vodě), spojte se s autorizovaným servisním centrem.	Zajistěte, aby se do výrobku nedostala voda.
• Mohlo by dojít ke zranění, úrazu elektrickým proudem nebo k selhání výrobku.	• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.	• Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození výrobku.

Pokud výrobek používáte v blízkosti sporáku či podobných zařízení, občas jej provětrejte.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Pokud výrobek není dlouho používán, odpojte zástrčku zdroje energie nebo vypněte pojistku.

- Mohlo by dojít k poškození výrobku, k jeho selhání nebo k jeho nechtěnému zapnutí.

Při čištění nebo provádění údržby výrobku vypněte hlavní přívod energie.

- Mohlo by dojít k úrazu elektrickým proudem.

Zajistěte, aby nikdo nemohl na venkovní jednotku šlápnout nebo spadnout.

- Mohlo by dojít ke zranění nebo k poškození výrobku.

VÝSTRAHA

Montáž

Po provedení montáže nebo opravy výrobku vždy zkontrolujte, zda z něj neuniká plyn (chladivo).

- Nízká hladina chladiva může způsobit selhání výrobku.

Nemontujte výrobek do míst, kde by hluk nebo horký vzduch z venkovní jednotky mohl poškozovat okolí.

- Mohlo by to způsobit problémy vašim sousedům.

Namontováním vypouštěcí hadice zajistíte správné odvádění vody.

- Špatné připojení hadice může způsobit únik vody.

Výrobek přemistujte a zvedejte ve dvou nebo více lidech.

• Vyhnete se tak zranění.

Výrobek nenaklánějte (ani při montáži).

- Zabráníte tak vibracím a únikům vody.

Výrobek nemontujte do míst, kde by byl přímo vystaven větru vanou-címu od moře (obsahuje sůl).

- Mohlo by dojit ke zkorodování výrobku. Koroze, obzvláště pak na žebrech kondenzátoru a odpařovače, může způsobit selhání výrobku nebo jeho neefektivní provoz.

■Provoz

Nevystavujte pokožku po dlouhou dobu prímému působení studeného vzduchu. (Nesedejte si do průvanu.)

- Mohlo by to poškodit vaše zdra-ví.

K čištění používejte jemný hadřík. Nepoužívejte hrubé čisticí prostředky, rozpouštědla atd.

- Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození plastových částí výrobku.

Nepoužívejte výrobek ke zvláštním účelům, jako je např. uchovávání potravy, umělec- kých děl atd. Jedná se o spotřebitelskou kli- matizaci, ne o profesionální chladící systém.

- Mohlo by dojít k poškození nebo ztrátě majetku.

Při odstraňování vzduchového filtru se nedotýkejte kovových částí výrobku. Jsou velmi ostré!

- Mohlo by dojít k úrazu.

- Mohlo by dojít k selhání výrobku.

Na výrobek nestoupejte ani na něj nic nepokládejte. (venkovní jednotky)

- Mohlo by dojít ke zranění osob nebo k selhání výrobku.

Filtr vždy vkládejte bezpečně. Filtr čistěte každé dva týdny (pokud je to nutné, i častěji).

- Špinavý filtr snižuje efektivitu klimatizace a může způsobit selhání výrobku nebo jeho poškození.

Při čištění a údržbě výrobku používejte stabilní stoličku nebo žebřík.

Pokud je výrobek zapnutý, nevkládejte do otvorů pro přívod či odvod vzduchu ruce ani jiné předměty.

- Nachází se zde ostré a pohyblivé části, které mohou způsobit zranění.

Vyměňte veškeré baterie v dálkovém ovládání za nové baterie stejného typu. Nepoužívejte zároveň staré a nové baterie nebo různé typy baterií.

- Je to nehygienické a mohlo by vám to způsobit vážné zdravotní potíže.

Baterie nenabíjejte ani je nero- zebírejte. Baterie nevhazujte do ohně.

- Bud'te opatrní a vyhýbejte se zranění.

- Mohlo by dojít k požáru nebo k výbuchu

• Mohou shořet nebo vybuchnout.

Pokud se tekutina z baterií dostane na vaši pokožku nebo oblečení, dobře je omyjte studenou vodou. Pokud baterie vytekly, nepoužívejte dálkové ovládání.

- Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže.

Pokud tekutinu z baterií pozřete, vyčistěte si zuby a navštivte lékaře. Pokud baterie vytekly, nepoužívejte dálkové ovládání.

- Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže.

PROVOZNÍ TEPLOTA (°C)

REŽIM CHLAZENÍ
V MÍSTNOSTI VENKU
MAX. MIN.	MAX. MIN.
32°C	21°C	43°C	21°C

REŽIM TOPENÍ
V MÍSTNOSTI VENKU
MAX. MIN.	MAX. MIN.
27°C	20°C	24°C	1°C

Před zahájením provozu

Příprava na provoz

1. Instalaci by měl provést zkušený montážní technik.
2. Použijte dedikovaný okruh.

Použití

1. Budete-li se po dlouhou dobu vystavovat přímému proudění vzduchu, může dojít k poškození vašeho zdraví. Přímému proudění vzduchu po dlouhou dobu nevystavujte ani ostatní obyvatele domu, domácí mazlíčky nebo rostliny.
2. Pokud klimatizaci používáte společně se sporákem nebo s jinými topnými zařízeními, vyvětrejte místnost. V opačném případě hrozí nedostatek kyslíku.
3. Nepoužívejte klimatizaci k nespecifikovaným zvláštním účelům (např. k uchovávání profesionálních zařízení, potravin, domácích mazlíčků, rostlin nebo uměleckých děl). Takovéto zacházení by mohlo předměty poškodit a zvířatům ublížit.

Čištění a údržba

1. Při vyjímání filtru se nedotýkejte kovových částí jednotky. Při manipulaci s ostrými kovovými hranami by mohlo dojít ke zranění.
2. K čištění vnitřních částí klimatizace nepoužívejte vodu. Vystavení vodě může zničit izolaci, což může vést k úrazu elektrickým proudem.
3. Při čištění jednotky se nejdříve ujistěte, že jsou napájení a pojistky vypnuté. Během provozu se ventilátor otáčí velmi rychle. Pokud při čištění vnitřních částí jednotky tuto jednotku nechtěně zapnete, mohlo by dojít ke zranění.

Servis

Potřebujete-li provést opravy nebo údržbu, kontaktujte autorizovaného poskytovatele servisu.

Návod k obsluze

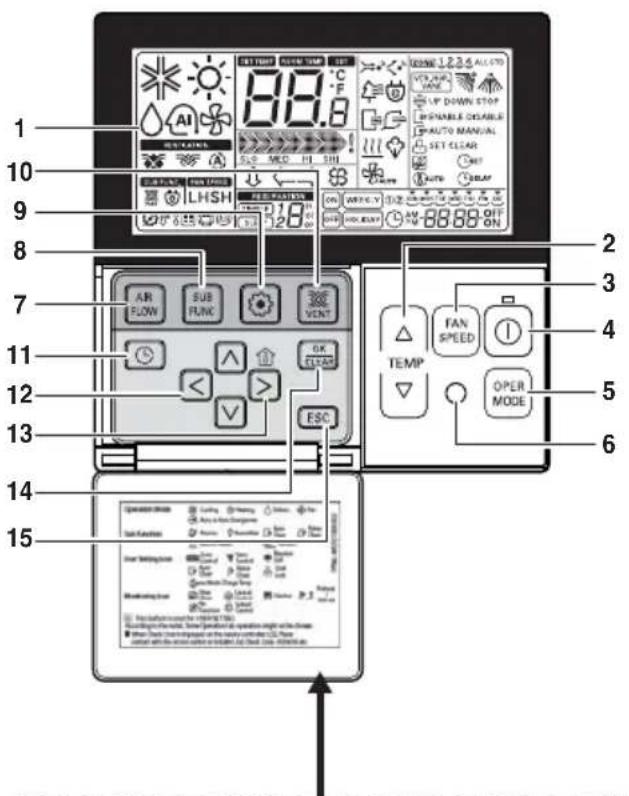

Popis a funkce kabelového dálkového ovládání (příslušenství)

Na vnitřní stranu dvířek umístěte informační štítek. Zvolte prosím příslušný jazyk pro vaši zemi.

1. Displej
2. Tlačítko pro nastavení teploty
3. Neslouží k nastavení teploty v místnosti, ale k nastavení teploty vypouštěného vzduchu.
4. Tlačítko pro nastavení rychlosti ventilátoru
   • Rychlost ventilátoru má 3 úrovně.

5. Nejnižší a prostřední úroveň jsou stejné

6. TLACITKO VYPNOUT/ZAPNOUT

7. Tlačítko pro výběr provozního režimu

8. Přijímač bezdrátového dálkového ovládání

- Některé výrobky bezdrátové signály nepřijímají.

1. Tlačítko pro nastavení proudění vzduchu

2. Tlačítko pro volbu podfunkcí

3. Tlačítko nastavení funkcí

4. Tlačítko ventilace

5. Tlačítko pro nastavení časovače

6. Směrová tlačítka (nahoru, dolů, doleva, doprava)

- Chcete-li zjistit pokojovou teplotu, stiskněte tlačítko [icon] .

1. Tlačítko pokojové teploty

- Zobrazí pouze pokojovou teplotu naměřenou na dálkovém ovládání.

- Není zde ovládání pokojové teploty.

- V případě jednotky sání čerstvého vzduchu se zobrazuje pouze teplota v okolí dálkového ovládání.

1. Tlačítko Nastavení/Storno

2. Tlačítko Konec

※ V závislosti na typu výrobku nemusí být některé funkce dostupné.
※ Pokud není připojeno kabelové dálkové ovládání, budou na displeji zobrazeny podivné hodnoty pokojové teplo-ty.

Model : PQRCVSL0 (černá barva) PQRCVSL0QW (bílá barva)

Popis a funkce kabelového dálkového ovládání (volitelné)

PQWRHDF0 (tepelné čerpadlo) PQWRCDF0 (pouze chlazení)

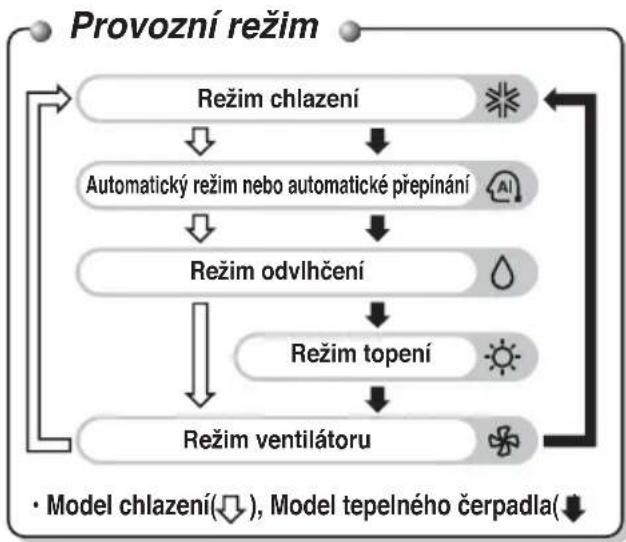


1. Tlačítko „Plasma“ (volitelné)
   Slouží ke spuštění nebo vypnutí funkce plasmového čištění vzduchu.
2. Tlačítko „Jet cool“
   Intenzivní chlazení při velmi vysokých otáčkách ventilátoru.
3. Tlačítko pro výběr provozního režimu
   Slouží k výběru provozního režimu.
4. Tlačítko nastavení funkci
   Slouží k nastavení nebo vynulování automatického čištění a chytrého čištění.
5. Tlačítko pro úpravu svítivosti LCD (volitelné)
   Slouží k úpravě svítivosti LCD
6. Tlačítko pro chytré čištění (volitelné)
   Slouží ke spuštění nebo vypnutí chytrého čištění.
7. Tlačítko pro vynulování časovače
   Slouží k vynulování časovače.
8. Tlačítko pro nastavení pokojové teploty
   Slouží k nastavení pokojové teploty.
9. VYPNOUT/ZAPNOUT
   Slouží k zapnutí/vypnutí jednotky.
10. Tlačítko pro nastavení otáček pokojového ventilátoru
    Slouží k výběru jedné ze čtyř úrovní otáček ventilátoru (pomalá, střední, vysoká a chaos).
11. Tlačitko pro nastavení směru proudění vzduchu
    Slouží ke spuštění nebo vypnutí pohybu lišty a k nastavení požadovaného směru proudění vzduchu (ve směru nahoru/dolů).
12. Tlačítko pro úpravu vodorovného proudění vzduchu (volitelné)
    Slouží k nastavení požadovaného směru proudění vzduchu ve vodorovné úrovni.
13. Tlačítko pro nastavení času a časovače
    Slouží k nastavení začátku a konce provozu a klidového režimu.
14. Tlačítko pro zjištění pokojové teploty
    Slouží ke zjištění pokojové teploty.
15. Tlačítko přepínání °C/°F
    Slouží k přepínání zápisu teploty ve stupních Celsia nebo Fahrenheit.
16. Tlačítko pro zrušení nastavení
    Slouží ke zrušení nastavení dálkového ovládání.

Servis a údržba

VÝSTRAHA: Předtím, než začnete provádět úkony údržby, vypněte hlavní zdroj energie systému.

Mřížka, skříňka a dálkové ovládání

□Před čištěním systém vypněte. Čištění provádějte měk- kým, suchým hadříkem. Nepoužívejte bělidla ani brusné materiály.

POZNÁMKA

Před čištěním pokojové jednotky je nutno odpojit přívod energie.

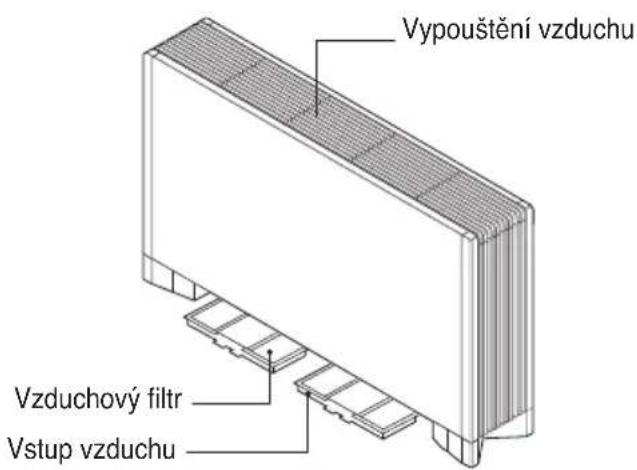

Vzduchový filtr

Vzduchové filtry pod vnitřní jednotkou (strana sání) je nutno kontrolovat a čistit každé 2 týdny nebo častěji, je-li to nezbytné.

□ Nikdy nepoužívejte:

• Vodu teplejší než 40 °C. Mohla by způsobit deformace anebo odbarvení.
- Těkavé látky. Mohlo by dojít k poškození povrchu klimatizace.

1. Očistěte filtr vysavačem nebo teplou mýdlovou vodou.

2. Jsou-li hodně špinavé, použijte roztok saponátu a vlažné vody.

3. Použijete-li horkou vodu (50 °C nebo více), může se filtr deformovat.

4. Po umytí vodou nechte filtr vysušit ve stínu.

5. Namontujte vzduchový filtr zpět.

Když nebudete klimatizační jednotku delší dobu používat.

Když nebudete klimatizační jednotku delší dobu používat.

Spustte klimatizaci v režimu cirkulace vzduchu na 2 až 3 hodiny.

- Tento proces vysuší vnitřní součásti.

Vypněte jistič.

VÝSTRAHA

Vypněte jistič, pokud klimatizace nebude po delší dobu v provozu.

Mohou se zde hromadit nečistoty a způsobit požár.

Pokud má být klimatizační jednotka znovu použita.

■Zkontrolujte, že přívod a odvod vzduchu pokojové/venkovní jednotky nejsou blokovány.

Užitečné informace

Vzduchové filtry a váš účet za elektrinu. Jestliže dojde k ucpání vzduchových filtrů pra- chem, chladicí výkon se sníží a 6 % elektrické energie použité k provozování klimatizace přijde nazmar.

Užitečné tipy

Dávejte pozor, abyste místnost nepřechladili.

Zvyšuje se spotřeba energie a mohlo by dojít k poškození vašeho zdraví.

Pravidelně čistěte vzduchový filtr.

Nečistoty ve vzduchovém filtru snižují proudění vzduchu a snižují účinky chlazení a odvlhčování. Čištění provádějte nejméně jednou za dva týdny.

Nechte stažené žaluzie a zata- žené závěsy.

Pokud je klimatizace v provo- zu, nedovolte, aby do míst- nosti pronikalo prímé sluneč- ní světlo.

Občas pokoj vyvětrejte.

Protože jsou okna obvykle zavřená, je dobré je občas otevřít a vyvětrat.

Ujistěte se, že jsou dveře a okna pevně uzavřena.

Snažte se co nejméně otevírat okna a dveře, abyste v místnosti udrželi studený vzduch.

Než se obrátíte na servisní službu

Odstraňování závad! Ušetříte čas i peníze!

Předtím, než požádáte o opravu nebo servis, prostudujte si prosím následující body... Pokud problémy přetrvávají, obrat’te se prosím na svého prodejce.

Klimatizační jednot-ka nepracuje.	V místnosti je zvláštní zápach.	Zdá se, že z klimati-zační jednotky uniká vysrážená voda.	Po opětovném spuštění klimatizační jednotka asi 3 minuty nepracuje.
Neudělali jste chybu při nastavování časo-vače?Není pojistka spálená nebo vypnutá?	Překontrolujte, zda se nejedná o zápach z vlhkých stěn, koberce, nábytku nebo tkanin v míst-nosti.	Ke srážení vody dochází, pokud proud vzduchu z klimatizač-ní jednotky ochlazuje teplý vzduch v míst-nosti.	Jedná se o ochranný mechanizmus.Vyčkejte asi tři minu-ty a jednotka začne pracovat.
Chlazení ani topení nejsou dostatečné.	Provoz klimatizační jednotky je hlučný.	Je slyšet praskot.	D splej dálkového ovládání je nezřetel-ný nebo vůbec nesví-tí.
Není vzduchový filtr znečištěný? Viz pokyny k čištění vzducho-vého filtru.V místnosti mohlo být při zapnutí jednotky velmi horko. Nechte jednotku běžet po delší dobu, a umožně-te jí tak lépe vychladit místnost.Nebyla nastavena špatná teplota?Nejsou nasávací a vyfukovací otvory pokojové jednotky ucpány?	Hluk, který zní jako proudění vody.-Jedná se o zvuk proudění chladiva uvnitř klimatizační jednotky.Zvuk, který zní, jako když do ovzduší uniká stlačený vzduch.-Jedná se o zvuk vysoušení vody, které probíhá uvnitř klimati-zační jednotky.	Tento zvuk je vyvoláván rozpínáním/smršťová-ním předního panelu atd. vlivem změny tep-lot.LED filtru SVÍTÍ.Poté, co filtr vyčistíte, stiskněte po dobu 3 vteřin tlačítko časova-če a tlačítko ◀na kabelovém dálkovém ovládání.	Nejsou baterie vybité?Vložili jste baterie správně (+,-)?

POZNÁMKA

VODĚODOLNOST: Venkovní jednotka je VODĚODOLNÁ. Pokojová jednotka není voděodolná a neměla by tedy být vystavována nadměrnému množství vody.

LG

Life's Good
