NÁVOD K OBSLUZE KA293E BLACK & DECKER

Upozornění! Určeno pro kutily.

K zakoupení nářadí značky Black & Decker. Naším cílem je poskytnutí kvalitního nářadí za přijatelnou cenu. Doufáme, že Vám toto nářadí bude sloužit řadu let.

Použití výrobku

Vaše pásová bruska Black & Decker Powerfi le™ typu KA293E/ KA293G je určena pro následující použití:

- broušení, obrábění a povrchová úprava dřeva, kovu, plastů a lakovaných povrchů

- odstraňování laku nebo rzi

- řezání obkladů

- broušení a povrchová úprava keramiky (pomocí pásu z karbidu křemíku)

Toto nářadí je určeno pouze pro použití v domácnosti.

Bezpečnostní pokyny

Výstražné symboly

V tomto návodu jsou použity následující symboly:

Upozorňuje na riziko osobního poranění, zkrácení životnosti nářadí nebo jeho poškození v případě nedodržení pokynů uvedených v tomto návodu.

Upozorňuje na riziko úrazu způsobeného elektrickým proudem.

Před zahájením obsluhy si řádně prostudujte tento návod.

Nebezpečí vzniku požáru.

Seznamte se s tímto nářadím

- Varování! Při použití elektrického nářadí napájeného kabelem by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úrazu elektrickým proudem nebo jiného poranění a materiálních škod.

- Před použitím tohoto výrobku si řádně prostudujte celý návod.

- Před zahájením obsluhy se ujistěte, zda víte, jak se nářadí v případě nebezpečí vypíná.

- Tento návod uschovejte pro případné další použití.

Všeobecné

- Udržujte pracovní plochu čistou. Nepořádek na pracovním stole a v jeho okolí může vést ke způsobení nehody.

- Pracujte s ohledem na okolní prostředí. Nevystavujte nářadí dešti. Nepracujte s nářadím ve vlhkém prostředí. Zajistěte dobré osvětlení pracovního prostoru. Nepoužívejte nářadí, pokud hrozí nebezpečí požáru, výbuchu a v blízkosti hořlavých kapalin a plynů.

- Držte z dosahu dětí. Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti nářadí a aby se dotýkaly nářadí nebo napájecího kabelu.

- Vhodně se oblékejte. Nenoste volné oblečení nebo šperky, tyto mohou být zachyceny pohybujícími se částmi nářadí. Jestliže pracujete venku, používejte pokud možno gumové rukavice a neklouzavou obuv. Jestliže máte dlouhé vlasy, používejte vhodnou pokrývku hlavy.

- Prvky osobní ochrany. Používejte vždy ochranné brýle. Pokud se při vaší činnosti vytváří prach nebo drobné poletující částice, používejte masku nebo prachový fi ltr. Při nadměrné hlučnosti používejte vhodnou ochranu sluchu.

- Ochrana proti úrazu elektrickým proudem. Vyvarujte se tělesného kontaktu s uzemněnými předměty (např. potrubí, radiátory, elektrické sporáky, chladničky, atd.). Elektrická bezpečnost může být dále zvýšena použitím vysoce citlivého zařízení (30 mA / 30 mS) pro zbytkový proud (RCD).

- Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj.

- Bud'te pozorní. Sledujte, co děláte. Používejte rozum. Nářadí nepoužívejte, pokud jste unavení.

- Upněte si řádně obrobek. K upnutí obrobku používejte svorky nebo svěrák. Je to bezpečnější a umožňuje to obsluhu nářadí oběma rukama.

- Používejte lapače prachu. Je-li nářadí vybaveno pro připojení odsávání nebo sběrné nádoby, zajistěte, aby byly řádně připojeny a správně používány.

- Odstraňte seřizovací přípravky a klíče. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky.

- Prodlužovací kabely. Před použitím prodlužovací kabel vždy zkontrolujte a je-li poškozen, vyměňte jej. Pokud používáte nářadí venku, používejte pouze prodlužovací kabely určené pro venkovní použití.

- Používejte vhodné nářadí. Použití tohoto nářadí je popsáno v tomto návodu. Nepřetěžujte malá nářadí nebo přídavná zařizení při práci, která jsou určena pro výkonnější nářadí. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny. Nářadí nepřetěžujte.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může způsobit poranění obsluhy.

- Zkontrolujte poškozené části. Před každým použitím pečlivě zkontrolujte, zda nedošlo k poškození nářadí nebo napájecího kabelu. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebení jednotlivých částí, poškození ochranných krytů a spínačů a další prvky, které mohou ovlivnit správný chod nářadí. Zajistěte, aby byl chod nářadí zcela v pořádku a aby nářadí správně plnilo funkci, ke které je určeno. Pokud je kterákoliv část nářadí vadná, nebo je poškozena, nářadí nepoužívejte. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Poškozené a zničené dily nechejte opravit či vyměnit v autorizovaném servisním středisku. Nikdy se nepokoušejte provádět jakékoliv opravy sami.

• Odpojte napájecí kabel. Není-li nářadí používáno, před výměnou částí nářadí, příslušenství nebo doplňků a před prováděním údržby vždy odpojte napájecí kabel.
• Zabraňte nechtěnému spuštění přístroje. Nepřenášejte nářadí s prstem na hlavním spínači. Ujistěte se, zda je nářadí při připojování ke zdroji napětí vypnuto.
• Nepoškozujte napájecí kabel. Nikdy nepřenášejte nářadí za napájecí kabel a kabel neodpojujte ze zásuvky taháním nebo škubáním. Chraňte kabel před vysokými teplotami, oleji a ostrými hranami.
• Nářadí které nepoužíváte uskladněte. Není-li nářadí používáno, musí být uskladněno na suchém místě a také vhodně zabezpečeno, mimo dosah dětí.
• Péče o nářadí. Ostré a čisté nástroje vám zajistí účinnější a bezpečnější práci. Dodržujte pokyny pro údržbu a výměnu příslušenství. Udržujte všechny ovládací prvky čisté, suché a neznečistěné olejem nebo mazivy.
• Opravy. Toto nářadí vyhovuje platným bezpečnostním předpisům. Opravy by měly být prováděny kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.

Další bezpečnostní pokyny týkající se brusek

• Při každém broušení používejte vždy vhodnou ochranu proti prachu.
• Po broušení odstraňte všechen prach.
• Budte velmi opatrní při broušení povrchů opatřených nátěry, které mohou obsahovat přísadu olova, nebo při broušení dřevěných nebo kovových materiálů, při kterém mohou vznikat toxické látky:

- Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.

• Zamezte vstupu dětí a těhotných žen do pracovního prostoru.
• Na pracovišti nejezte, nepijte ani nekuřte.
• Zajistěte bezpečnou likvidaci prachu a ostatních nečistot vzniklých při broušení.

Před použitím nářadí na dřevěné povrchy raději připevněte prachový sáček.

Před použitím brusky na obrobcích z kovu nebo obrobcích obsahující kov se ujistěte, zda je sundaný sběrač prachu.

Při práci s kovovými obrobky používejte rukavice.

Při práci s kovovými obrobky používejte ochranné brýle.

Při použití tohoto nářadí používejte sluchátka.

Elektrická bezpečnost

Elektromotor byl zkonstruován pouze pro jedno napětí. Vždy zkontrolujte, zda zdroj napětí odpovídá napětí na výkonovém štítku.

Toto nářadí má dvojitou izolaci v souladu s EN 50144; proto není nutný kabel uzemnění.

Použití prodlužovacího kabelu

Vždy používejte schválený typ prodlužovacího kabelu, který je vhodný pro příkon tohoto nářadí (viz technické údaje). Před použitím prodlužovací kabel řádně prohlédněte, zda není poškozen nebo opotřebován. Jeli tento kabel poškozen, vyměňte jej. V případě použití navinovacího kabelu, odviňte vždy celou délku kabelu. Použití prodlužovacího kabelu, který není vhodný pro příkon tohoto nářadí nebo který je poškozen, může vést ke vzniku zranění způsobeného elektrickým proudem nebo ke vzniku požáru.

Obsah balení

Krabice obsahuje:

1 Prstová pásová bruska
1 Sada brusných pásů
1 Přímé rameno
1 Úzké rameno (KA293G)
1 Zalomené rameno (KA293G)
1 Návod k obsluze
- Opatrně vybalte všechny části.
- V krabici můžete nalézt ještě další položky, a to v závislosti na písmenu na konci katalogového čísla vašeho nářadí.

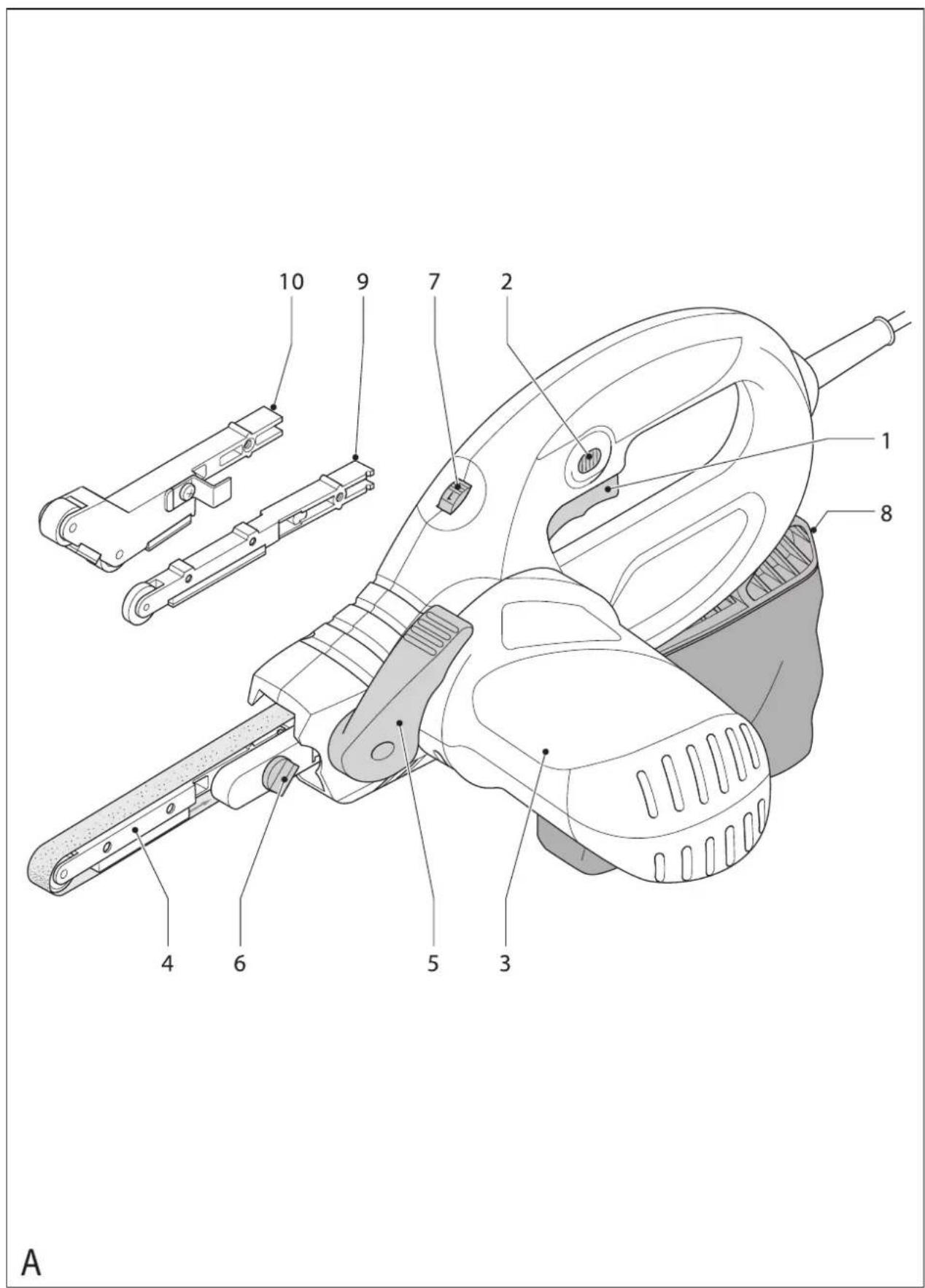

Přehled (obr. A)

1. Vypínač
2. Zajišťovací tlačítko
3. Sekundární madlo
4. Přímé rameno
5. Páka na napínání pásu
6. Seřizovač pásu
7. Regulátor plynule nastavitelných otáček
8. Vak na jímání prachu
9. Úzké rameno (KA293G)
10. Zalomené rameno (KA293G)

Kompletování

Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

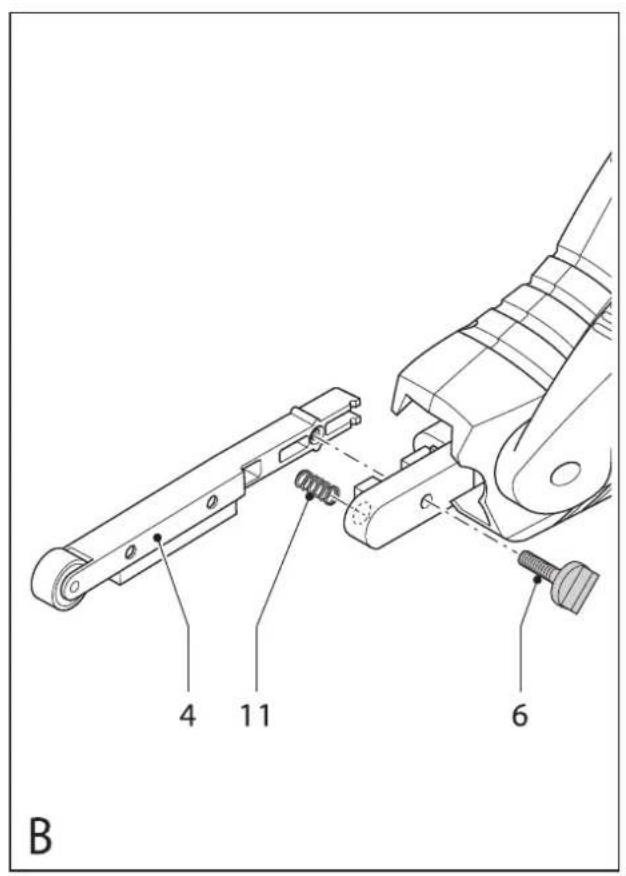

Nasazení a sejmutí brusných ramen (obr. B)

Před prvním použitím musíte na nářadí nasadit brusné rameno. Přímé rameno (brusná šířka 13 mm) je dodáváno u všech modelů. Model KA293G je navíc vybaven následujícím příslušenstvím:

• úzké rameno (brusná šířka 6 mm) pro složitější práce
• zalomené rameno pro drážkování a broušení uprostřed obrobku a pro přístup ke stísněným plochám

Tato příslušenství jsou také v prodeji u prodejců Black & Decker.

Nasazení

• Ujistěte se, že páka na napínání pásu (5) je v uvedené poloze (B).
• Uvolněte a odstraňte seřizovač pásu (6).
• Odstraňte pásku zadržující pružinu (11) (pokud tam nějaká je).
• Zkontrolujte, že je pružina umístěna v příslušném otvoru.
• Rameno umístěte tak, jak je uvedeno (4).
• Nasadte seřizovač pásu (6) a utáhněte ho, až rameno zcela vyrovnáte s nářadím.

Sejmutí

• Brusný pás (pokud je nasazený) sundejte tak, jak je uvedeno níže.
• Uvolněte a odstraňte seřizovač pásu (6).
  • Odstraňte rameno.

Opatrně, abyste neztratili pružinu (11).

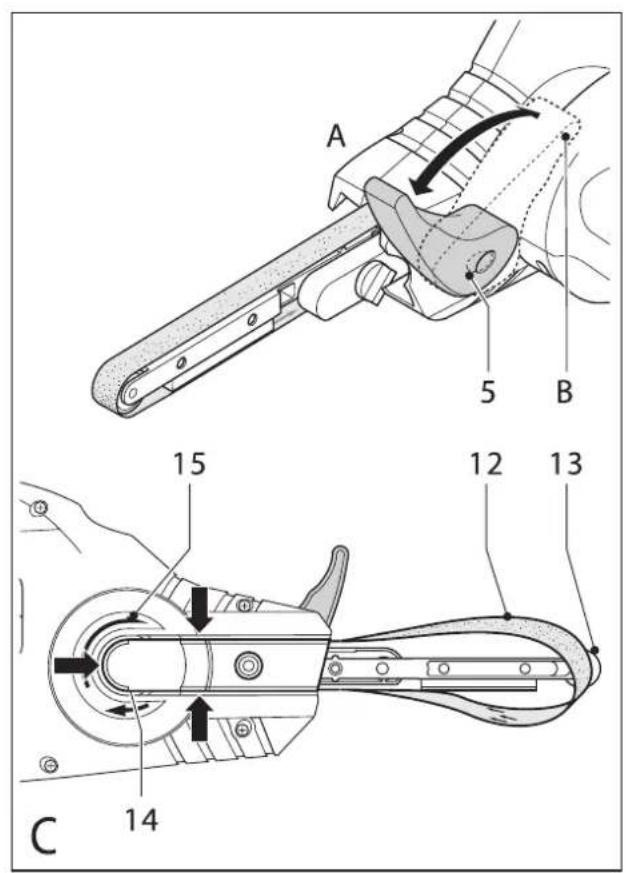

Nasazení a sejmutí brusných pásů (obr. C)

Nasazení

• Páku na napínání pásu (5) otočte dopředu (A).
• Ujistěte se, že šipky na vnitřní straně brusného pásu směřují stejným směrem, jako šipky (15) na pouzdru.
• Brusný pás (12) položte přes přední (13) a zadní řemenici (14), provlékněte otvorem v pouzdře.
• Páku na napínání pásu (5) otočte dozadu (B).
• Pás seřid'te podle níže uvedeného postupu.

Sejmutí

• Páku na napínání pásu (5) otočte dopředu (A).
• Brusný pás (12) sundejte z řemenic.

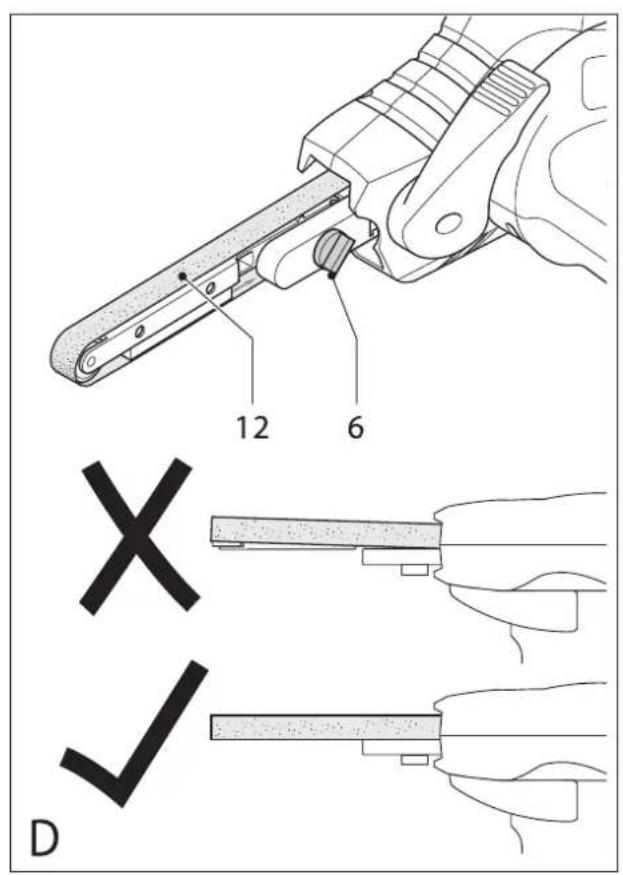

Seřizování brusného pásu (obr. D)

• Zapněte nářadí.
- Otočte seřizovačem pásu (6) podle potřeby, až se bude brusný pás pohybovat rovnoběžně po délce ramene.

Nasazení a sejmutí prachového sáčku (obr. E)

Před použitím nářadí na kovových obrobcích musíte sundat prachový sáček.

Nasazení

• Prachový sáček (8) srovnejte s nářadím podle obrázku.
• Prachový sáček nasadte na nářadí, až zacvakne.

Sejmutí

- Vypněte nářadí a stáhněte prachový sáček (8) směrem dozadu.

Použití

Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.

Regulace otáček (obr. F)

Regulace otáček vám umožní přizpůsobit rychlost nářadí materiálu obrobku. Nízkou rychlost nastavte při používání jemného písku, při práci s plasty nebo keramikou a při odstraňování barev nebo laků. Vysokou rychlost nastavte při používání hrubého písku a při odstraňování velkého množství materiálu.

- Ovladač regulace otáček (7) nastavte na požadovanou hodnotu.

Zapnutí a vypnutí (obr. G)

• Chcete-li nářadí zapnout, stiskněte vypínač (1).
• Nářadí vypneme tak, že vypínač uvolníme.

• Nepřetržitý provoz:

• Stiskněte vypínač (1).
• Stiskněte zámek tlačítek (2).

- Vypínač uvolněte.

- Nářadí v režimu nepřetržitého chodu vypnete opětovným stisknutím vypínače (1) a jeho následným uvolněním.

Vyprázdnění prachového sáčku (obr. E)

Prachový sáček by měl být vyprazdňován po každých 10 minutách provozu brusky.

• Vypněte nářadí a stáhněte prachový sáček (8) směrem dozadu.
• Podržte výsypkou směrem dolů a zatřesením prachový sáček vyprázdněte.
• Prachový sáček nasad'te na nářadí.

Je-li to nutné, můžete prachový sáček sejmout z rámu a vyprat. Před opětovným použitím nechte sáček uschnout.

Speciální použití

Zalomené rameno (obr. H)

- Část A používejte pro drážkování nebo broušení uprostřed obrobku a ve stísněných prostorách. Část B používejte pro zakřivené plochy.

Přímé rameno (obr. I)

- Normální nebo úzké rameno je určeno pro obecné použití, pro drážkování a pro vytváření spár.

Úzké rameno (obr. J)

- Úzké rameno používejte pro jemnější detaily, pro řezání a vyřezávání.

Rady k optimálnímu využití

• Nářadí držíme vždy oběma rukama.
- Nevyvíjejte na brusku nadměrný tlak.
- Pravidelně kontrolujte stav brusného pásu. Je-li to nutné, vyměňte jej.
• Vždy provádějte broušení po směru vláken dřeva.
- Provádíte-li broušení nátěrových vrstev před nanesením nové vrstvy barvy, používejte brusný papír s velmi jemnými brusnými zrný.
- Na velmi nerovných površích nebo při odstraňování nátěrových vrstev zahajte práci s brusným papírem s hrubými zrny.
- Na ostatních površích zahajte práci s brusným papírem se střední velikostí zrn. V obou připadech postupně nahrazujte hrubější brusný papír jemnějším, abyste dosáhli dokonalé povrchové úpravy.
- Další informace týkající se příslušenství získáte u svého značkového prodejce.

Údržba

Vaše nářadí Black & Decker bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nářadí závisí na jeho řádné údržbě a pravidelném čištění.

Před prováděním jakékoliv údržby nářadí vypněte a odpojte napájecí kabel od sítě.

• Pomocí měkkého kartáče nebo suchého hadříku pravidelně čistěte větrací drážky na nářadí.
• Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné nebo rozpouštěcí čisticí prostředky.

Technické údaje

	KA293G		KA293G
Napájecí napětí V	_AC		230	230
Příkon W 350 350
Rychlost řemene m/min		900-1.400	900-1.400
Hmotnost	kg		1,6 1,6

Další druhy nářadí

Společnost Black & Decker nabízí široký výběr elektrického nářadí, které usnadňuje provádění řemeslnických prací. Chcete-li získat podrobnější informace o následujících výrobcích, kontaktujte prosím naše Servisní a informační centrum (viz strana s adresami na předposlední straně tohoto návodu) nebo Vašeho nejbližšího značkového prodejce Black & Decker.

Vrtačky

Aku šroubováky

Aku vrtačky/šroubováky

Brusky

Vykružovačky

Kotoučové pily

Pokosové pily

Úhlové brusky

Hoblíky

Frézky

Elektrické a aku víceúčelová nářadí

Horkovzdušné opalovače

Pracovní stoly

K tomuto nářadí nabízíme také široký výběr příslušenství.

Nabízený sortiment výrobků se v různých zemích liší.

Prohlášení o shodě v rámci EU

Ochrana životního prostředí

'Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v mistě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

ES Prohlášení o shodě

KA293E/KA293G

Společnost Black & Decker prohlašuje, že tyto produkty odpovídají směrnicím: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014, EN 61000

Úroveň akustického tlaku měřená dle normy EN 50144:

L_WA (akustický výkon) dB(A) 101

Pokud hlučnost překročí 85 dB (A), vždy používejte sluchátka.

Vibrace ruka/paže měřené dle normy EN 50144:

< 2,5 m/s ^4

Brian Cooke

(ředitel inženýringu)

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno nepovolanou osobou. Osoby

povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007

BLACK & DECKER

Klášterského 2

143 00 Praha 412 – Modřany

Česká Republika

Tel.: [phone]

00420 2 417 76 655,6 Fax: [phone]

Servis: 00420 2 444 03 247

www.blackanddecker.cz

www.dewalt.cz

[e-mail]

BAND SERVIS

K Pasekám 4440

760 01 Zlín

Tel.: [phone],1 Fax: [phone]

www.bandservis.cz

[e-mail]

BLACK & DECKER

Stará Vajnorská cesta 8

831 04 Bratislava

Slovenská republika

Tel.: [phone],3 Fax: [phone]

www.blackanddecker.sk

www.dewalt.sk

[e-mail]

BAND SERVIS

Paulínska 22

917 01 Trnava

Tel.: [phone] Fax: [phone]

www.bandservis.sk

[e-mail]

BAND SERVIS

Garbiarska 5

040 01 Košice

CZ Dokumentace záruční opravy

SK Záznamy o záručných opravách
