NÁVOD K OBSLUZE BDS202 BLACK & DECKER

Upozornění! Určeno pro kutily.

A

Tento přístroj Black & Decker je určen pro lokalizaci elektrických vodičů pod napětím (230 V) a kovových potrubí, ukrytých pod sádrokartonovými deskami.

Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

• Varování! Při použití elektrického nářadí napájeného bateriemi by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úniků z baterií, riziko úrazu elektrickým proudem nebo škodách na majetku.
• Před použitím tohoto výrobku si řádně prostudujte celý návod.
• Tento návod si uschovejte.

Udržujte pořádek na pracovišti

Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu.

Berte ohled na okolí pracovní plochy

Nevystavujte nářadí dešti. Nepracujte s nářadím v prostředí s vysokou vlhkostí. Zajistěte si kvalitní osvětlení pracovní plochy. Nepoužívejte nářadí tam, kde je riziko vzniku exploze, tj. v blízkosti hořlavých kapalin nebo plynů.

Chraňte nářadí před dětmi

Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti nářadí, nebo aby se nářadí dotýkaly.

Nepretěžujte se

Při práci vždy udržujte vhodný a pevný postoj.

Bud'te pozorní

Stále sledujte, co provádíte. Pracujte s rozvahou. Nepoužívejte nářadí jste-li unavení.

Používejte vhodné nářadí

Použití tohoto nářadí je popsáno v tomto návodu.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může způsobit poranění obsluhy.

Kontrolujte stav nářadí

Před každým použitím nářadí pečlivě zkontrolujte, zda není poškozeno. Ujistěte se, zda bude nářadí řádně pracovat a zda bude řádně provádět určenou funkci. Nepoužívejte nářadí, pokud je nefunkční hlavní vypínač.

Nářadí, které nepoužíváte uskladněte

Pokud nářadí nepoužíváte, mělo by být uskladněno na suchém místě a uzamčeno nebo jinak vhodně zabezpečeno mimo dosah dětí.

Opravy

Toto nářadí vyhovuje platným bezpečnostním předpisům. Opravy by měly být prováděny pouze kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.

Další bezpečnostní pokyny týkající se standardních, nedobíjených baterií

Varování! Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit vážné zranění nebo požár. Dodržujte pokyny uvedené níže.

Varování! Předtím, než do nářadí vložíte baterii zabezpečte, aby byl hlavní vypínač ve vypnuté poloze. Vložení baterií do elektrického nářadí, jehož hlavní spínač je v poloze zapnuto, může způsobit nehodu.

Varování! Při nesprávném zacházení může z baterie unikat kapalina, vyvarujte se kontaktu s touto kapalinou.

Pokud se kapalinou náhodně potřísníte, zasažené místo omyjte vodou. Při zasažení očí zasažené místo omyjte a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.

• Dodržujte veškeré pokyny a varování uvedené na štítku baterie a na obalu.
• Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na výrobku.
  • Zabraňte zkratu kontaktů baterie.
• Nepokoušejte se nabíjet baterie, které nejsou k nabíjení určeny.
• Nemíchejte staré baterie s novými. Baterie nahrazujte novými současně, a to stejnou značkou a typem.
• Baterie uchovejte mimo dosah dětí.
• Pokud nebude výrobek po několik měsíců používán, baterie vyjměte.
• Nikdy se nepokoušejte narušit obal baterie.
• Neskladujte v prostorách, kde může teplota přesáhnout 40°C.
• Při likvidaci baterií se říd'te pokyny uvedenými v kapitole „Ochrana životního prostředí“.
• Nevhazujte baterie do ohně a nespalujte je.

Další bezpečnostní pokyny pro detektory potrubí a vodičů

• Nepoužívejte tento přístroj pro detekci střídavého napětí v neizolovaných, obnažených nebo volných vodičů.
• Nepoužívejte tento přístroj jako náhradu za voltmetr.

• Pamatujte na to, že tento přístroj nemusí vždy řádně detekovat všechna potrubí a vodiče. Následující podmínky mohou způsobit nepřesné výsledky:

• Nedostatečné nabití baterie

• Silné stěny s tenkými trubkami nebo vodiči
• Velmi silné stěny
• Velmi hluboko uložené potrubí nebo vodiče
• Stěny pokryté kovem
• Velmi vysoká vlhkost
• Stíněné kabely

- Před použitím vždy vyzkoušejte přístroj na potrubí nebo vodičích, u kterých znáte jejich přesnou polohu.

- Nejste-li si funkcí přístroje jisti, kontaktujte dodavatele.

Varování! Tento přístroj nedetekuje vodiče, které jsou izolovány od napájecího napětí, kabely napájené stejnosměrným napětím nebo vodiče, které jsou součástí telefonních nebo počítačových systémů. Ukryté vodiče

(například světla na stěnách) nemusí být detekovány, je-li spínač světla v poloze vypnuto.

Varování! Tento přístroj nedetekuje potrubí, která nejsou vyrobena z kovových materiálů.

Štítky na nářadí

Na stroji jsou následující piktogramy:

Varování! Ke snížení rizika vzniku úrazu musí být obsluha obeznámena s tímto návodem k obsluze.

Popis

1. Hlavní vypínač Zap/Vyp
2. Displej LCD (lokalizace potrubí)
3. Indikátor LED (lokalizace elektrických vodičů pod napětím)

Sestavení

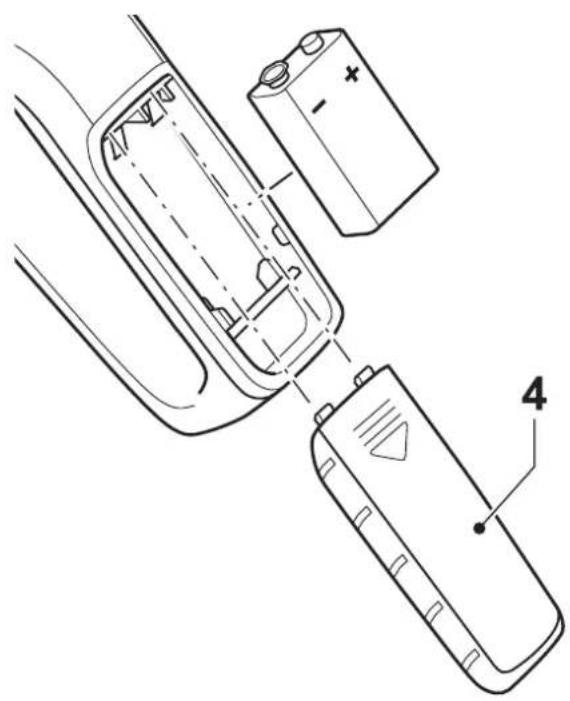

Vložení baterie (obr. A)

• Sejměte z přístroje kryt baterie (4).
• Baterii vložte se správnou polaritou, aby označení pólů (+) a (-) uvnitř bateriového prostoru odpovídalo polaritě kontaktů baterie.
• Nasadte kryt zpět. Dbejte na to, aby kryt správně dosedl.

Použití

Varování! Pokud bude přístroj použit jiným způsobem, než je určeno výrobcem, úroveň poskytované ochrany vlastním přístrojem může být snížena.

Použití funkce detektoru kovových potrubí (obr. B, C & D2)

Tuto funkci (6) můžete použít pro vyhledávání kovových potrubí které jsou zakryty sádrokartonovými deskami s tloušťkou až 25 mm.

• Uchopte přístroj v prosotoru mimo stěnu a mimo jakýchkoliv kovových předmětů.
  • Stiskněte vypínač (1).

Při kalibraci přístroje bude svítit LCD displej (2) a jednou zazní zvukový signál. Po ukončení kalibrace:

- Držte stisknutý hlavní spínač (1).

Na displeji se zobrazí indikační symbol (6) detekce kovového předmětu.

• Umístěte přístroj na stěnu podle uvedeného nákresu.
• Po zkoumaném povrchu pomalu pohybujte přístrojem ve vodorovném směru, aniž byste přístroj nadzvihávali nebo měnili sílu přítlaku (obr. C). Dbejte na to, aby nedocházelo k náklonu nebo ke zvedání přístroje.

Pokud se na displeji LCD (2) postupně objeví 3 snímací proužky (7), znamená to, že jste se přiblížili ke kovovému předmětu.

- Pokračujte v pohybu po zkoumaném povrchu.

V těsné blízkosti kovového předmětu snímací proužky vystoupají až nahoru a pak klesnou. Pokud nejsou žádné proužky zobrazeny, stiskněte a podržte hlavní spínač sepnutý a provedte pohyb v opačném směru snímání,

abyste dosáhli přesných výsledků. 3 snímací proužky dosahující až nahoru znamenají umístění kovového předmětu (obr. E).

- Po ukončení detekce pracovní plochy zopakujte testovací postup, abyste se ujistili o správné funkci přístroje.

Poznámka:

• Prsty držte z dosahu snímané oblasti, mohlo by dojít k ovlivnění výsledků detekce.
• Abyste dosáhli přesných výsledků, stěna musí být plochá.

Použití funkce detektoru elektrických vodičů (obr. D1)

Tuto funkci můžete použít pro vyhledávání vodičů pod napětím, které jsou zakryty sádrokartonovými deskami s tloušťkou až 100 mm. Tato funkce pracuje nepřetržitě ve všech režimech přístroje.

Varování! Před použitím otestujte přístroj na vodičích pod střídavým napětím, u kterých znáte jejich polohu.

• Ujistěte se, zda se přístroj nenachází v blízkosti zkoumané plochy a zda je vzdálen od jiných zdrojů střídavého napětí.
  • Stiskněte vypínač (1).

Při kalibraci přístroje bude svítit červená dioda (3) a jednou zazní zvukový signál. Po ukončení kalibrace:

• Držte stisknutý hlavní spínač (1).
• Po zkoumaném povrchu pohybujte přístrojem různými směry pomalu a plynule.

Jakmile bude zdroj střídavého napětí lokalizován, dioda (3) začne blikat.

- Po ukončení detekce pracovní plochy zopakujte testovací postup, abyste se ujistili o správné funkci přístroje.

Poznámka: Statický náboj může ovlivnit detekci na obou stranách vodiče, což by vedlo k nepřesnostem detekce.

Indikátor baterie (obr. B)

Na displeji LCD je zobrazen symbol baterie (5), který indikuje stav baterie.

• Vyměňte baterii.

Ochrana životního prostředí

Třídění odpadu. Toto zařízení nesmí být odhozeno do běžného domovního odpadu.

Pokud nebudete přístroj dále používat nebo přejete-li si přístroj Black & Decker nahradit novým, nelikvidujte přístroj spolu s běžným komunálním odpadem. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu.

Třiděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá zabránit znečištění životního prostředí a snižuje požadavky na nové suroviny.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Také společnost Black & Decker, poskytuje možnost sběru použitých výrobků nebo jejich recyklaci. V rámci této výhodné služby vraťte vaše nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude toto nářadí shromážděno a s ohledem na životní prostředí recyklováno.

Kontakty na Vaše regionální střediska Black & Decker naleznete v tomto návodu. Seznam autorizovaných středisek Black & Decker a všechny podrobnosti týkající se poprodejního servisu naleznete také na internetové adrese: www.2helpU.com

Baterie

Po ukončení provozní životnosti baterií je zlikvidujte tak, aby nedošlo k ohrožení životního prostředí:

• Podle výše uvedeného postupu baterie vyjměte.
• Umístěte baterie do vhodného balení, které zajistí, aby nemohlo dojit ke zkratování jejich kontaktů.
• Odevzdejte baterie do místní sběrny odpadů.

Technické údaje

BDS202

Napájecí napětí V 9

Typ baterie 6LR61

Max. hloubka detekce*

Železné kovy mm 45

Jiné kovy mm 25

Vodiče pod střídavým napětím mm 100

Provozní teplota °C 0 - 40

Hmotnost kg

* Hloubka detekce závisí na použitém materiálu a velikosti detekovaných předmětů, zrovna tak jako na použitém materiálu a konstrukci budovy. Provozní podmínky okolního prostředí: pro vnitřní prostory, maximální hodnota vlhkosti 95%.

0,25

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.

- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
