NÁVOD K OBSLUZE BDSL30 BLACK & DECKER
Upozornění! Určeno pro kutily.
Tato vodováha Black & Decker je určeno k usnadnění prací stanovením vodorových a svislých linií a zároveň lze toto nářadí použít k detekci skrytých elektrických vodičů pod napětím (230 VAC) ve vnitřních stěnách budov.
Tento výrobek je určen pouze pro spotřebitelské použití.
Bezpečnostní pokyny
- Varování! Při použití elektrického nářadí napájeného z baterií by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úniků kapaliny z baterií, riziko úrazu elektrickým proudem nebo jiného poranění.
- Před použitím tohoto výrobku si řádně prostudujte celý návod.
- Návod uschovejte pro příští potřebu.
Udržujte pracovní prostor v čistotě
Nepořádek na pracovišti nebo na pracovní ploše může vést k úrazu.
Pracujte s ohledem na okolní prostředí
Nevystavujte nářadí dešti. Nepracujte s nářadím v podminkách s vysokou vlhkostí. Zajistěte kvalitní osvětlení pracovní plochy. Nepoužívejte nářadí na mistech, kde hrozi riziko vzniku požáru nebo exploze, například v blízkosti hořlavých nebo výbušných kapalin a plynů.
Držte z dosahu dětí
Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti nářadí a aby se jej dotýkaly.
Nepřekážejte sami sobě
Při práci stále udržujte vhodný a pevný postoj.
Bud'te pozorní
Stále sledujte, co děláte. Pracujte s rozvahou. Nepoužívejte nářadí jste-li unavení.
Používejte vhodné nářadí
Použití tohoto nářadí je popsáno v tomto návodu.
Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operaci než je doporučeno tímto návodem, může způsobit poranění obsluhy.
Kontrola poškozených částí
Před započetím práce pečlivě zkontrolujte, zda nářadí není poškozeno. Zajistěte, aby byl chod nářadí zcela v pořádku a aby nářadí správně plnilo funkci ke které je určeno. Pokud je jakákoliv část nářadí poškozena, nepoužívejte je.
Uskladnění nepoužívaného nářadí
Pokud nářadí nepoužíváte, mělo by být uskladněno na suchém místě a uzamčeno nebo jinak vhodně zabezpečeno mimo dosah dětí.
Opravy
Toto elektrické nářadí odpovídá platným bezpečnostním normám. Opravy by měly být prováděny kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.
Další bezpečnostní pokyny týkající se standardních, nedobíjených baterií
Varování! Baterie mohou explodovat nebo může docházet k únikům kapaliny z baterii, a tak mohou způsobit vážné zranění nebo požár. Dodržujte pokyny uvedené níže.
Varování! Předtím vložením baterií do nářadí zajistěte, aby byl hlavní vypínač ve vypnuté poloze. Vložení baterií do elektrického nářadí, jehož hlavní spínač je v poloze zapnuto, může způsobit nehodu.
Varování! Při nesprávném zacházení může z baterií unikat kapalina, vyvarujte se kontaktu s touto kapalinou. Pokud se kapalinou náhodně potřisníte, zasažené místo omyjte vodou. Při zasažení očí zasažené místo opláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterií může způsobit podráždění pokožky nebo popáleniny.
- Dodržujte veškeré pokyny a varování uvedené na štítku baterie a na obalu.
- Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na výrobku.
• Zabraňte zkratu kontaktů baterie. - Nepokoušejte se nabíjet baterie, které nejsou k nabíjení určeny.
- Nemíchejte staré baterie s novými. Baterie nahrazujte novými současně, a to stejnou značkou a typem.
- Baterie držte z dosahu dětí.
- Pokud nebude výrobek po několik měsíců používán, baterie vyjměte.
- Nikdy se nepokoušejte z žádného důvodu narušit obal baterie.
- Neskladujte v prostorách, kde může teplota přesáhnout 40°C.
- Při likvidaci baterií se řídte pokyny uvedenými v kapitole "Ochrana životního prostředí".
- Nevhazujte baterie do ohně a nespalujte je.
Další bezpečnostní pokyny pro detektory vodičů
- Nepoužívejte tento přístroj pro detekci střídavého napětí v neizolovaných, obnažených nebo volných vodičů.
- Nepoužívejte tento přístroj jako náhradu za voltmetr.
- Pamatujte na to, že tento přístroj nemusí vždy řádně detekovat všechny vodiče. Následující podmínky mohou způsobit nepřesné výsledky:
- Nedostatečné nabití baterie
- Silné stěny s tenkými vodiči
- Velmi silné stěny
- Vodiče uložené velmi hluboko
- Stěny pokryté kovem
- Velmi vysoká vlhkost
- Stíněné kabely
- Před použitím vždy vyzkoušejte přístroj na vodičích, u kterých znáte jejich přesnou polohu.
- Nejste-li si funkcí přístroje jisti, kontaktujte dodavatele.
Varování! Tento přístroj nedetekuje vodiče, které jsou izolovány od napájecího napětí, kabely napájené stejnosměrným napětím nebo vodiče, které jsou součástí
telefonních nebo počítačových systémů. Ukryté vodiče (například světla na stěnách) nemusí být detekovány, je-li spínač světla v poloze vypnuto.
Popis
- Vertikální trubice
- Horizontální trubice
- Vjýmatelná vložka s měřením hladin a detektorem vodičů
- Hlavní vypínač zap/vyp
- Indikátor LED (vodič střídavého napětí)
Obr. A
- Podložky s pružinovým mechanismem
- Měkčené úchyty
- Bateriový prostor vyjímatelné vložky
Sestavení
Vyjmutí vložky s měřením hladin (obr. B)
- Vytáhněte vložku s měřením hladin ven z nářadí.
Vložení baterií (obr. B & C)
- Vyjměte vložku s měřením hladin.
- Z nářadí sejměte kryt baterií (8) (obr. B).
• Vložte baterie do přístroje tak, aby polarita odpovídala uvedenému nákresu (obr. C). - Nasadte kryt zpět. Dbejte na to, aby kryt správně dosedl.
Použití

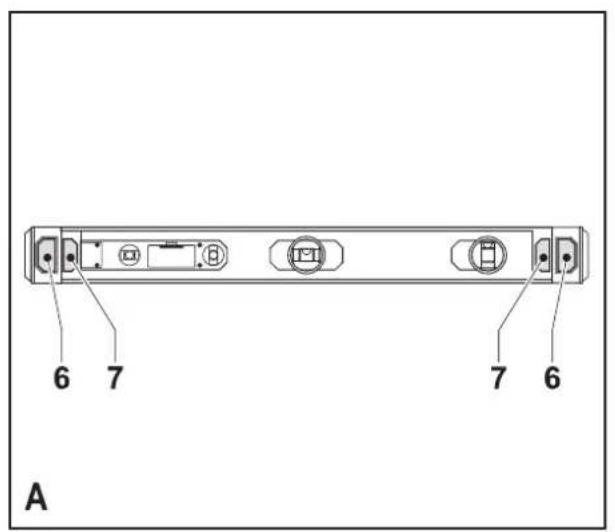

Použití úchytů opěrných podložek (obr. A)
Nářadí je vybaveno podložkami s pružinovým mechanismem (6) a neklouzavými měkčenými úchyty (7). Tato jedinečná výbava zvyšuje stabilitu u vertikálních povrchů při držení nářadí pouze jednou rukou.
- Nářadí přiložte ke svislému povrchu.
- Nářadí přitiskněte k povrchu tak, aby bylo úchyty ve vertikální poloze přidrženo.
- Vodováhu držte jednou rukou a druhou si pomocí tužky udělejte označení místa.
Varování! Nářadí nepouštějte. Úchyty nejsou určeny k udržení vlastní vodováhy přiložené k měřenému povrchu.
Poznámka: Optimální účinnosti G-Grip bude dosaženo, pokud jsou podložky zbaveny prachu a nečistot.
Účinnost lze obnovit otřením podložek pomocí vlhkého hadříku.

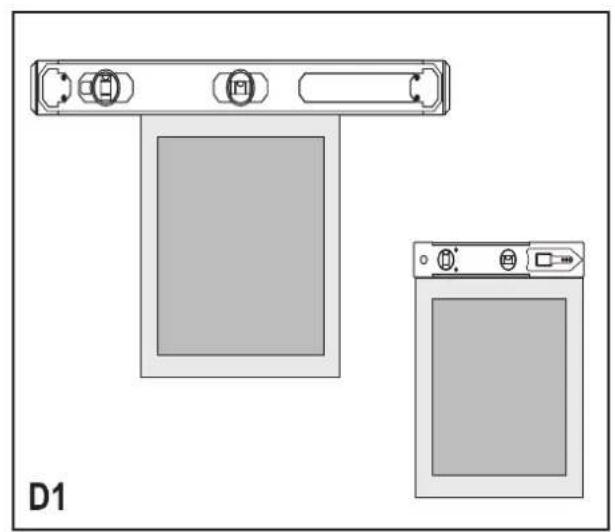

Použití vodováhy (obr. D1 - D2)
Vodováhu lze použít k měření jak vodorovné, tak i svislé hladiny. K měření drobných předmětů lze vyjmout vložku s měřením hladiny.
- Zkontrolujte, zda se bublina v kapalině pohybuje stejnoměrně mezi 2 ryskami. To znamená, že je měřená úroveň v rovině.
Zapnutí a vypnutí
- Chcete-li nářadí zapnout, stiskněte hlavní vypínač zap/vyp (4).
Použití funkce detektoru vodičů (obr. E)
Nářadí je vybaveno funkcí detektoru vodičů k lokalizaci vedení pod napětím.
Varování! Před použitím otestujte přístroj na vodičích pod střídavým napětím, u kterých znáte jejich polohu.
- Ujistěte se, zda se přístroj nenachází v blízkosti zkoumané plochy a zda je vzdálen od jiných zdrojů střídavého napětí. Statický náboj může ovlivnit detekci na obou stranách vodiče, což by vedlo k nepřesnostem detekce.
- Hlavní vypínač zap/vyp (4) podržte stisknutý, dokud se nerozsvítí zelená LED dioda.
- Po zkoumaném povrchu pohybujte přístrojem různými směry pomalu a plynule.
Jakmile bude zdroj střídavého napětí lokalizován, dvě červené LED diody (5) začnou blikat.
- Po ukončení detekce pracovní plochy zopakujte testovací postup, abyste se ujistili o správné funkci přístroje.
Čištění a údržba
Vaše nářadí bylo navrženo tak, aby mělo dlouhou provozní životnost a minimální nároky na údržbu.
Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče.
- K čištění nářadí používejte pouze navlhčený hadřík v jemném mýdlovém roztoku. Zabraňte, aby se jakákoliv kapalina dostala do vnitřních částí nářadí a nikdy neponořujte žádnou část nářadí do kapaliny.
Ochrana životního prostředí
Tříděný odpad. Toto nářadí nesmí být vyhozeno do běžného domovního odpadu.
Až přijde den, kdy váš výrobek Black & Decker již nebudete potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu.
Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.
Místní sběrny odpadů, recyklační stanice nebo prodejny Vám poskytnou informace o správné likvidaci elektro odpadů z domácnosti.
Black & Decker poskytuje službu odběru a recyklace výrobků Black & Decker po uplynutí doby jejich technické životnosti. V rámci této výhodné služby dodejte Vaše nepotřebné nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude na naše náklady shromážděno.
Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Přehled autorizovaných
servisních zástupců Black & Decker a rovněž další informace můžete nalézt také na internetové adrese:
www.2helpU.com
Baterie
Po ukončení jejich životnosti je zlikvidujte tak, aby nedošlo k ohrožení životního prostředí:
- Vyjměte baterie podle výše uvedeného postupu.
- Zabalte baterie do vhodného obalu, aby nemohlo dojít ke zkratování kontaktů.
- Odneste baterie do místní recyklační stanice.
Technické údaje
| BDSL30 | |||
| Délka | m | 0,61 | |
| Hmotnost | kg | 0,6 | |
| Vložka s měřením hladin | |||
| Napětí | V | 3 | |
| Velikost | baterie | AAA | |
| Délka | m | 0,25 | |
| Přesnost ± 1 mm na vzdálenost 1 m | |||
| Hmotnost | kg | 0,1 | |
Politika služby zákazníkům
Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.
Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.
Záruka Black & Decker 2 roky
Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.
Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.
Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.
Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.
Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:
- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.
- Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
- Přístroj byl používán a udržován v souladu s návodem k obsluze.
- Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
- Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.
Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.
Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).
Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.
Black & Decker
Klášterského 2
143 00 Praha 4 - Modřany
Česká republika
Tel.: +420 244 402 450
Fax: +420 241 770 204
recepce@blackanddecker.cz
Právo na případné změny vyhrazeno.
02/2007
