NÁVOD K OBSLUZE MTNF9 BLACK & DECKER

Upozornění! Určeno pro kutily.

588778-24 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

MTNF9

B

ČESKY

Použití výrobku

Vaše víceúčelové nářadí Black & Decker je určeno k široké škále svépomocných prací. Je-li nářadí opatřeno tímto zařízením pro huštění (MTNF9), může být při použití správného adaptéru použito pro huštění pneumatik vozidel a jízdních kol, míčů atd. Toto nářadí je určeno pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Přečtěte si všechny bezpečnostní výstrahy a pokyny. Nedodržení níže uvedených varování a pokynů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění.

Varování! Před použitím tohoto příslušenství si přečtěte všechny bezpečnostní výstrahy a všechny pokyny dodané s vaším elektrickým nářadím (MT143, MT350, MT108 nebo MT18). Nedodržení uvedených varování a pokynů může vést k úrazu elektrickým proudem, požáru a vážnému zranění.

Veškerá bezpečnostní varování a pokyny uscho-vejte pro případné další použití. Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše ná-řadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).

Varování! Další bezpečnostní pokyny týkající se zařízení pro huštění.

Určeno pouze pro použití v domácnosti a ve vozidlech. Pro huštění pneumatik vozidel a jízdních kol, mičů a ostatních předmětů v domácnosti.
Stlačený vzduch z tohoto zařízení není bezpečný pro dýchání. Nikdy nevdechujte vzduch z tohoto zařízení nebo z dýchacího zařízení, které je připojeno k tomuto zařízení.
♦ Provádějte huštění pouze podle doporučení výrobce. Překročení doporučeného tlaku by mohlo způsobit prasknutí a následné zranění.
♦ Nenechávejte toto zařízení v chodu bez dozoru. Mohlo by dojít k prasknutí pneumatiky nebo jiných předmětů.
♦ Protože vibrate vznikající chodem tohoto zařízení mohou způsobit pohyb tohoto zařízení, nenechávejte jej během chodu stát na vysokých policích nebo jiných podobných místech. Nechejte zařízení stát na zemi nebo na pracovním stole.
♦ Nepokoušejte se provádět úpravy nebo opravy tohoto zařízení. Nikdy do tohoto zařízení nevrtejte žádné otvory a neprovádějte žádné svařování a úpravy tohoto zařízení nebo jeho příslušenství.
♦ Nepoužívejte toto zařízení, je-li motor vozidla v chodu.

♦ Používejte toto zařízení pouze s dodávaným příslušenstvím nebo s příslušenstvím, které může být zatíženo tlakem nejméně 160 PSI/11,03 bar/1103 kPa. Použití jakéhokoliv příslušenství, které není doporučeno pro provoz s tímto zařízením, může být nebezpečné.
♦ Nehrajte si s tímto zařízením. Vysoký tlak je nebezpečný. Nesměrujte proud stlačeného vzduchu na sebe nebo na jiné osoby.
♦ Toto zařízení se může během provozu zahřivat. Před uložením nechejte toto zařízení 30 minut vychladnout.
♦ Nikdy nepřenášejte toto zařízení za hadici.
♦ Nemířte trysku nebo hadici na osoby nebo zvířata.
♦ Není-li toto zařízení používáno, uložte jej mimo dosah dětí.
♦ Manometr má pouze informativní charakter. Tlak v pneumatikách by měl být pravidelně kontrolován certifi kovaným manometrem.
♦ Před použitím zkontrolujte napájecí kabel, zda není poškozen nebo opotřebován.
V tomto návodu je popsáno určené použití tohoto nářadí. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko způsobení hmotných škod.

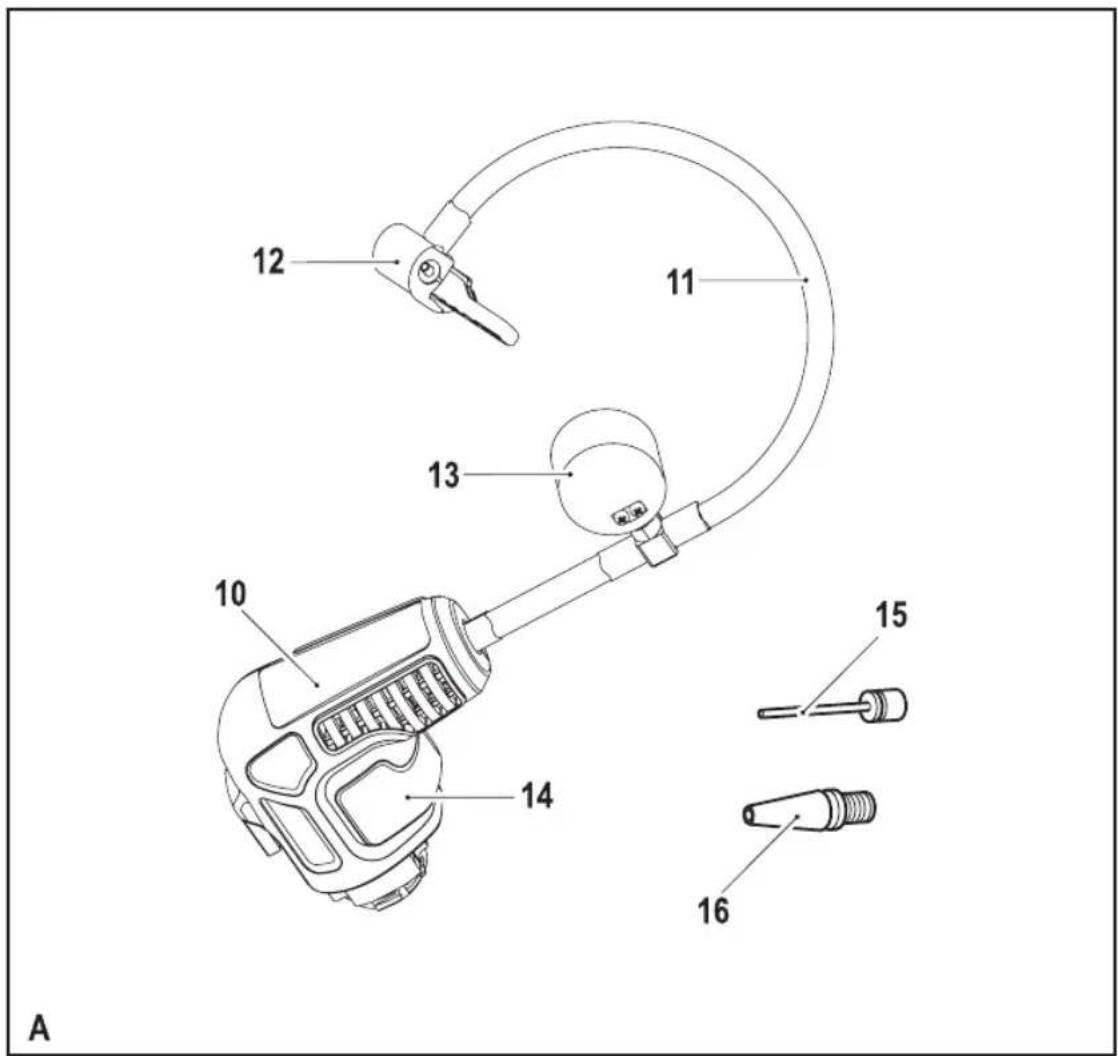

Popis (obr. A)

Je zobrazen model MT143. Pro použití s touto hlavou jsou k dispozici i jiná nářadí.

Tento výrobek se skládá z některých nebo ze všech následujících částí.

1. Hlavice na huštění
2. Vzduchová hadice
3. Adaptér
4. Manometr
5. Úložný prostor pro příslušenství
6. Jehlová tryska
7. Nástavec na míče

Sestavení

Varování! Před sestavením vyjměte z nářadí baterii.

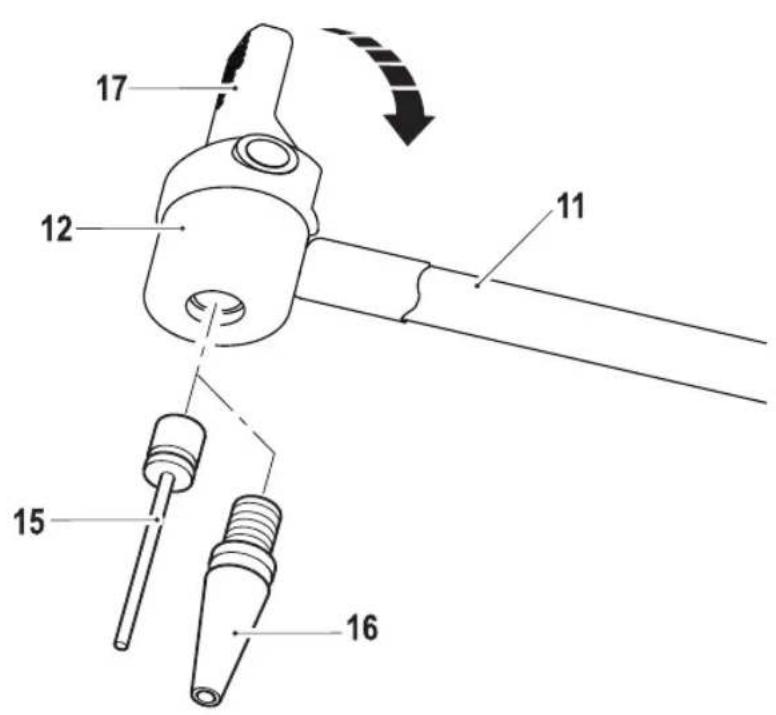

Nasazení adaptéru na ventilek pneumatiky nebo na nástavec (obr. B)

♦ Nastavte páčku (17) adaptéru (12) do svislé polohy (jako na uvedeném obrázku).
Přitlačte adaptér (12) na požadovanou nástavec (nebo na ventilek pneumatiky jízdního kola nebo vozidla).
♦ Jakmile bude adaptér (12) v nejnižší možné poloze, zajistěte jej v této poloze stisknutím páčky (17) směrem k vzduchové hadici (2).
♦ Chcete-li adaptér (12) uvolnit, zvedněte páčku (17) a sejměte nástavec (nebo sejměte adaptér z ventilku pneumatiky jízdního kola nebo vozidla).

Poznámka: Nejsou-li nástavce používány (15 a 16), mohou být uloženy v úložném prostoru (14). Zvedněte gumovou krytku, vložte nástavce a potom gumovou krytku znovu uzavřete.

Varování! Není-li adaptér používán, vždy se ujistěte, zda je páčka nastavena v horní svislé poloze. Použí-vejte toto zařízení pouze s univerzálním adaptérem nebo s příslušnými nástavci.

Varování! Před spuštěním tohoto zařízení se ujistěte, zda je univerzální adaptér na svém místě pevně zajištěn.

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.

Huštění

Poznámka: Ujistěte se, zda není posuvný přepínač pro chod vpřed/vzad (2) v zajištěné poloze.

♦ Chcete-li nářadí zapnout, stiskněte spínač s plynulou regulací otáček (1). Otáčky nářadí závisí na intenzitě stisknutí tohoto spínače.
♦ Chcete-li nářadí vypnout, uvolněte spínač s plynulou regulací otáček.

Varování! Je-li toto zařízení v chodu, nenechávejte jej bez dozoru. Mohlo by dojít k prasknutí pneumatiky nebo jiných předmětů.

Varování! Nadměrný tlak vzduchu může způsobit nebezpečné prasknutí předmětů nebo zranění osob. Při huštění zkontrolujte maximální povolený tlak huštěného předmětu, který je stanoven výrobcem.

Rady pro optimální použití

♦ Používejte s tímto zařízením pouze dodávané nástavce.
♦ Manometr má pouze informativní charakter. Tlak v pneumatikách by měl být pravidelně kontrolován certifi kovaným manometrem.

Mnoho nafukovacích předmětů je opatřeno vnitřní klapkou, která zabraňuje úniku vzduchu během huštění. Pokud nebude tato klapka nástavcem odklopena, nafukovaný předmět nebude možné nahustit. Zasuňte nástavec řádně do ventilku tak, aby došlo k odklopení této záklopy.

Příslušenství

Výkon vašeho nářadí záleží na používaném příslušenství. Příslušenství Black & Decker a Piranha jsou navržena a vyrobena podle norem pro vysokou kvalitu a jsou určena pro zvýšení výkonu vašeho nářadí. Použitím tohoto příslušenství docílíte toho nejlepšího výsledku, který vám vaše nářadí může poskytnout.

Technické údaje

MTNF9(14,4 V) (H1)	MTNF9(Max) (H1)
Tlak (Max)	PSI/BAR 5,5/80	5,5/80
Hmotnost	kg 1,3	1,5

Akustický tlak (L sN ) 80,6 dB(A), odchylka (K) 3 dB(A), Akustický výkon (L wA ) 91,6 dB(A), odchylka (K) 3 dB(A), Vibrace (a _f ) 3,9 m/s ^2 , odchylka (K) 1,5 m/s ^2

Záruka

Společnost Black & Decker je presvědčena o kvalitě svých výrobku a nabízí mimořádnou záruku. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka platí ve všech členských státech EU a evropské zóny volného obchodu EFTA.

Objeví-li se na výrobku Black & Decker, v průběhu 24 měsíců od zakoupení, jakékoli materiálové či výrobní vady, společnost Black & Decker garantuje ve snaze o minimalizování vašich starostí bezplatnou výměnu vadých dílů, opravu nebo výměnu celého výrobku za níže uvedených podmínek:

♦ Výrobek nebyl používán pro obchodní nebo profesionální účely a nedocházelo k jeho pronájmu.
♦ Výrobek nebyl vystaven nesprávnému použití a nebyla zanedbána jeho předepsaná údržba.
♦ Tento výrobek nebyl poškozen cizím zaviněním, jinými předměty nebo nehodou.
♦ Opravy nebyly prováděny jinými osobami, než autorizovanými opraváři nebo mechaniky autorizovaného servisu Black & Decker.

Požadujete-li záruční opravu, budete muset prodejci nebo zástupci autorizovaného servisu předložit doklad o zakoupení výrobku. Místo nejbližšího autorizovaného servisu Black & Decker naleznete na příslušné adrese uvedené v tomto návodu. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com.

Navštivte prosím naše internetové stránky www.blackanddecker.co.uk a zaregistrujte zde váš nový výrobek. Registrace umožňuje společnosti Black & Decker informovat zákazníky o průběžných změnách a nových výrobcích. Další informace o značce Black & Decker a o celé řadě našich dalších výrobků naleznete na adrese www.blackanddecker.co.uk.

ES Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

MTNF9

Společnost Black & Decker prohlašuje, že produkty popsané v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN60745-1.

Tyto výrobky splňují také požadavky směrnic 2004/108/EC a 2011/65/EU. Chcete-li získat další informace, kontaktujte prosím společnost Stanley Europe na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.

Kevin Hewitt

Viceprezident pro spotřebitelskou techniku Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

1. 1. 2012
