NÁVOD K OBSLUZE KA165GT BLACK & DECKER

Upozornění! Určeno pro kutily.

Vaše elektrická bruska Black & Decker je určena pro broušení a leštění dřeva, kovu, plastů a lakovaných povrchů. Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

• Varování! Při použití elektrického nářadí napájeného z elektrické sítě musí být pečlivě dodržovány základní bezpečnostní pokyny včetně pokynů uvedených v tomto návodu, abyste snížili riziko vzniku poranění nebo materiálních škod.
• Před použitím tohoto výrobku si řádně prostudujte celý návod.
  • Tento návod uschovejte pro případné další použití.
• Před prováděním seřízení, opravy nebo údržby vždy odpojte napájecí kabel od sítě.

Udržujte pořádek na pracovišti

Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu.

Berte ohled na okolí pracovní plochy

Nevystavujte nářadí dešti. Nepracujte s nářadím v podmínkách s vysokou vlhkostí. Zajistěte si kvalitní osvětlení pracovní plochy. Nepoužívejte nářadí tam, kde je riziko vzniku exploze, tj. v blízkosti hořlavých kapalin nebo plynů.

Držte z dosahu dětí

Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti pracovního prostoru nebo se dotýkaly nářadí a přívodních kabelů.

Vhodně se oblékejte

Nenoste volné oblečení nebo šperky, tyto mohou být zachyceny pohybujícími se částmi nářadí. Jestliže pracujete venku, používejte pokud možno gumové rukavice a neklouzavou obuv. Jestliže máte dlouhé vlasy, používejte vhodnou pokrývku hlavy.

Prvky osobní ochrany

Vždy používejte ochranné brýle. Jestliže se při práci s nářadím práší nebo pokud odlétávají drobné částečky materiálu, používejte proti prachu ochranný štít nebo respirátor. Při nadměrné hlučnosti používejte vhodnou ochranu sluchu.

Ochrana proti úrazu elektrickým proudem

Zabraňte kontaktu těla s uzemněnými povrchy (např. potrubí, radiátory, sporáky a chladničky). Elektrická bezpečnost může být dále zvýšena použitím vysoce citlivého zařízení (30 mA / 30 mS) pro zbytkový proud (RCD).

Nepřekážejte sami sobě

Při práci vždy udržujte vhodný a pevný postoj.

Zůstaňte stále pozorní

Stále sledujte, co provádíte. Přemýšlejte. Pokud jste unaveni, práci přerušte.

Upněte si obrobek

K připevnění obrobku používejte svorky nebo svěrák. Je to bezpečnější a umožňuje to manipulaci s nářadím oběma rukama.

Připojení zařízení pro odsávání prachu

Pokud je zařízení vybaveno adapterem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci.

Odklizení seřizovacích přípravků a klíčů

Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky.

Prodlužovací kabely

Před použitím tyto kabely prohlédněte a pokud jsou poškozené, tak je vyměňte. Pokud použiváte nářadí venku, používejte pouze prodlužovací kabely určené pro venkovní použití. Můžete používat prodlužovací kabely Black & Decker až do délky 30 m, aniž by došlo ke ztrátě výkonu.

Používejte vhodné nářadí

Použití tohoto nářadí je popsáno v tomto návodu. Nepřetěžujte malá nářadí nebo přídavná zařízení při práci, která je určena pro výkonnější nářadí. Nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. Nářadí nepřetěžujte. Nepoužívejte nářadí k jiným účelům, než pro které je určeno, nepoužívejte například kotoučovou pilu pro řezání větví stromů nebo klád.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem může zapříčinit poranění obsluhy.

Kontrola poškozených částí

Před každým použitím pečlivě zkontrolujte, zda nedošlo k poškození nářadí nebo napájecího kabelu. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebení jednotlivých částí, poškození ochranných krytů a spínačů a další prvky, které mohou ovlivnit správný chod nářadí. Zajistěte, aby byl chod nářadí zcela v pořádku a aby nářadí správně plnilo funkci ke které je určeno. Pokud je kterákoliv část nářadí vadná, nebo je poškozena, nářadí nepoužívejte. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Poškozené a zničené díly nechejte opravit či vyměnit v autorizovaném servisním středisku. Nikdy se nepokoušejte provádět jakékoliv opravy sami.

Odpojte napájecí kabel

Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sitě.

Zabraňte neúmyslnému spuštění

Nepřenášejte nářadí s prstem na hlavním vypínači. Ujistěte se, zda je nářadí při připojování ke zdroji napětí vypnuto.

Zamezte poškození napájecího kabelu

Nikdy nepřenášejte nářadí uchopením za napájecí přívodní kabel a při vytahování ze zásuvky za tento kabel netahejte. Kabel pokládejte tak, aby nepřecházel přes ostré hrany nebo horké a mastné povrchy.

Uskladnění nepoužívaného nářadí

Pokud nářadí nepoužíváte, mělo by být uskladněno na suchém místě a uzamčeno nebo jinak vhodně zabezpečeno mimo dosah dětí.

Provádějte pečlivou údržbu

Ostří nástrojů udržujte nabroušené a čisté, docílíte tím bezpečnější provoz a vyšší výkonnost. Při údržbě

a výměně příslušenství se řídte pokyny. Udržujte všechny rukojeti a ovládací prvky čisté, suché a neznečistěné oleji či jinými mazivy.

Opravy

Toto nářadí vyhovuje platným bezpečnostním předpisům. Opravy by měly být prováděny kvalifikovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.

Elektrická bezpečnost

Toto nářadí je chráněno dvojitou izolací; z tohoto důvodu není nutná ochrana zeměním. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí.

Další bezpečnostní pokyny týkající se brusek

• Při každém broušení používejte vždy respirátor nebo ochrannou masku proti prachu.
• Po ukončení broušení odstraňte všechen prach.
• Při použití nářadí k opracovávání dřevěných obrobků se ujistěte, že jste připojili zařízení k odsávání prachu.
• Při použití nářadí k opracovávání kovových obrobků se ujistěte, že jste odpojili zařízení k odsávání prachu.
• Nikdy nepoužívejte brusku bez brusného listu.
• Nikdy nepoužívejte brusku bez brusné základny.
• Při nadměrné hlučnosti používejte vhodnou ochranu sluchu.

Broušení nátěrů obsahujících olovo nebo MDF

Broušení nátěrů obsahujících olovo není doporučeno, protože kontaminovaný prach je obtížné udržet pod kontrolou. Jedovaté olovo je nejvíce nebezpečné pro děti a těhotné ženy. Kterékoliv z budov postavených před rokem 1960 mohly být natřeny nátěrem s obsahem olova. Tyto mohly být překryty dalšími vrstvami nátěrů. Před započetím práce je důležité určit, zdali broušený nátěr neobsahuje olovo. To lze učinit pomocí testovací sady nebo to provede profesionální malíř pokojů.

Prvky osobní ochrany

• Zamezte vstupu dětí a těhotných žen do pracovního prostoru.
• Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.
  • V pracovním prostoru nejezte, nepijte a nekuřte.
• V pracovním prostoru neskladujte jakékoliv potraviny nebo nápoje.
• Před jídlem, pitím nebo kouřením se dobře opláchněte.

Pracovní prostředí

- Odstraňte nátěr takovým způsobem, aby bylo množství prachu co nejmenší.

• Pracovní prostor uzavřete fóliemi z plastu.
• Zabezpečte, aby se mimo pracovní prostor dostalo co nejméně prachu.

Čištění

• Každý den důsledně vysajte a očistěte veškeré povrchy pracovního prostoru.
• Ve vysavači pravidelně vyměňujte prachový sáček a fi ltry.
• Před použitím pečlivě omyjte veškeré zaprášené předměty.

Popis

Toto nářadí je vybaveno některými nebo všemi následujícími prvky.

1. Hlavní vypínač Zap/vyp
2. Komfortní gelová rukojet'
3. Přípojka odsávání prachu
4. Základna
5. Držák násady
6. Brusná patka
7. Cípová násada
8. Profi lovaná násada (pouze u KA165GTK)
9. Šroub
10. Brusné profi ly (pouze KA165GTK)

Kromě uvedeného je nářadí dodáváno s některými nebo se všemi následujícími doplňky:

Příslušenství	Doporučené příslušenství a jeho použití
- Hrubozrnný brusný papír	Rychlé odstranění nátěru, glazury a rzi
- Brusný papír se střední velikostí zrna	Odstranění nátěru, glazury a rzi
- Jemný brusný papír	Dočistování a konečná úprava povrchu
- Velmi jemný brusný papír	Broušení mezi jednotlivými nátěry
- Členěné brusné násady	Rohy a obtížně dosažitelná místa
- 1 OT leštící/stahovací vlna	Leštění kovů, odstraňování lesku a čištění skel
- Šedá pěnová poduška	Nanášení a odstraňování politury
- Červená netkaná poduška	Silné kartáčování a odstranění koroze
- Šedý brusný papír	Broušení plastů
- Profi lované násady	Zakřivené a profi lované povrchy

Montáž

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

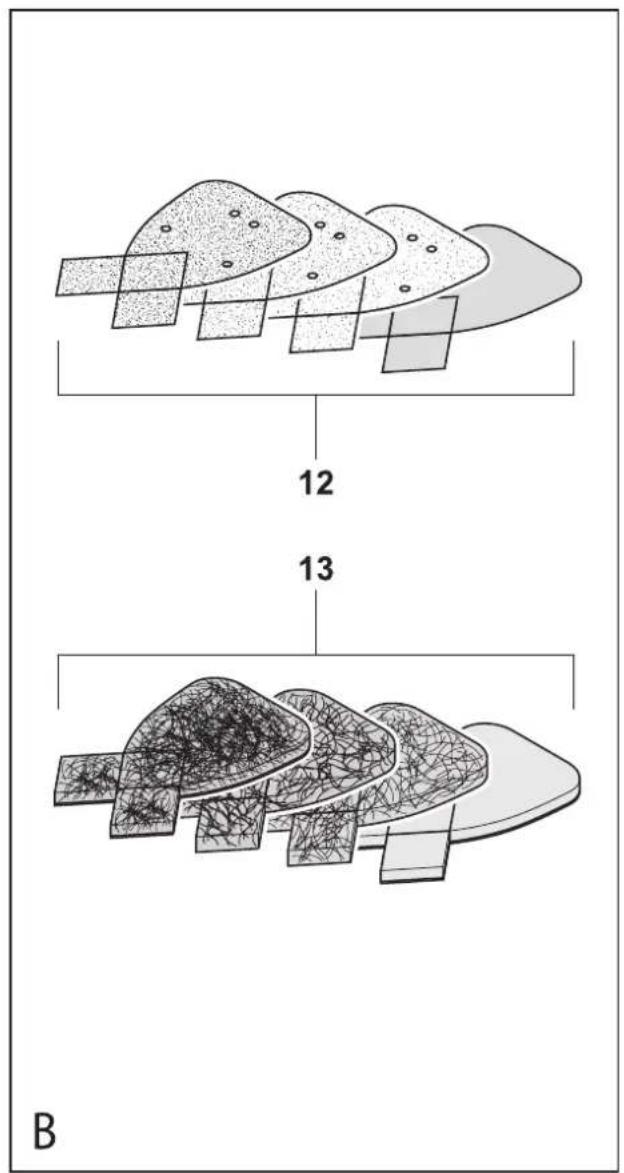

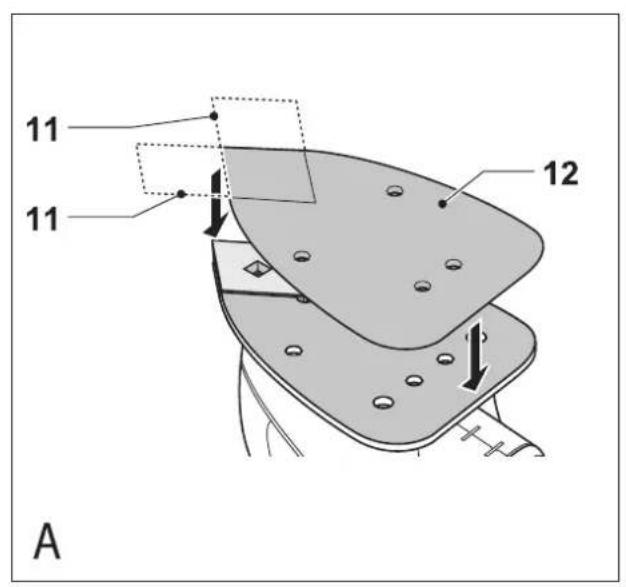

Uchycení brusného listu (obr. A & B)

• Oddělte z brusného listu (12) dva koncové cípy ve tvaru kosočtverce (11).
• Držte nářadí tak, aby byla brusná základna otočená směrem nahoru.

- Umístěte brusný list (12) na brusnou základnu a ujistěte se, zda jsou otvory v brusném listu srovnány s otvory v základně.

Jsou-li části brusného listu ve tvaru kosočtverce (11) opotřebovány, mohou být otočeny nebo vyměněny.

• Je-li přední část špičky brusného listu opotřebovaná, oddělte ji od brusného listu, obraťte ji a přitiskněte ji opět na brusnou základnu.
• Je-li celá špička brusného listu opotřebovaná, sejměte ji z brusné základny a nahradťe ji novou.
• Leštící pěnové podušky (13) lze nasadit obdobným způsobem, jako brusné listy.

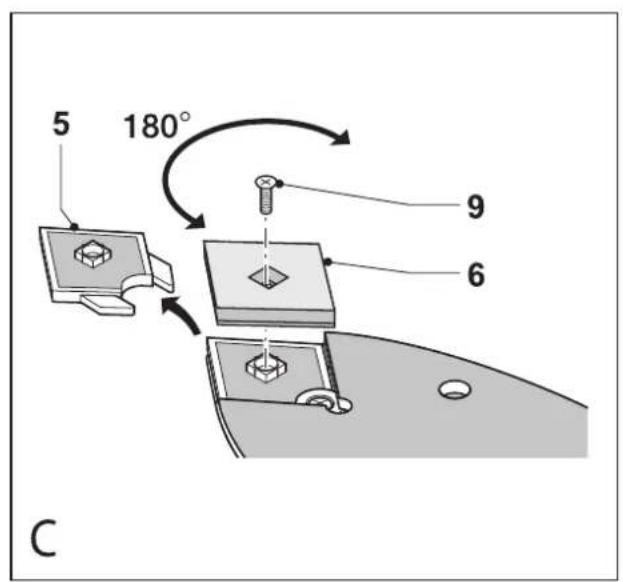

Špička brusné základny (obr. C)

Pokud je špička brusné základny (6) nebo držák špičky (5) opotřeben, je možné jej otočit nebo vyměnit. Náhradní díly jsou k dispozici u vašeho dodavatele Black & Decker.

• Odstraňte šroub (9).
- Obrat'te nebo vyměňte opotřebenou část.
- Zašroubujte a dotáhněte šroub.

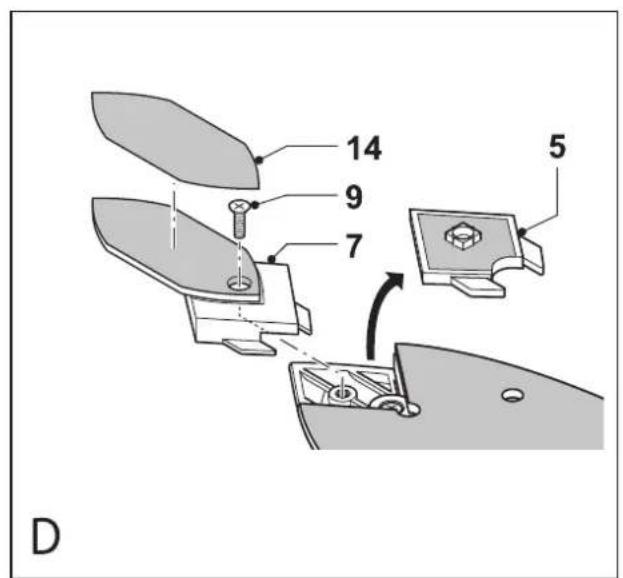

Cípová násada (obr. D)

Cípová násada se používá pro broušení jemných detailů.

• Odstraňte šroub (9).
- Sejměte z brusné základny kosočtverečný držák násady (5).
- Připevněte k brusné základně prstový nástavec (7).
- Zašroubujte a dotáhněte šroub.
- Připevněte k cípové násadě vhodný brusný list (14).

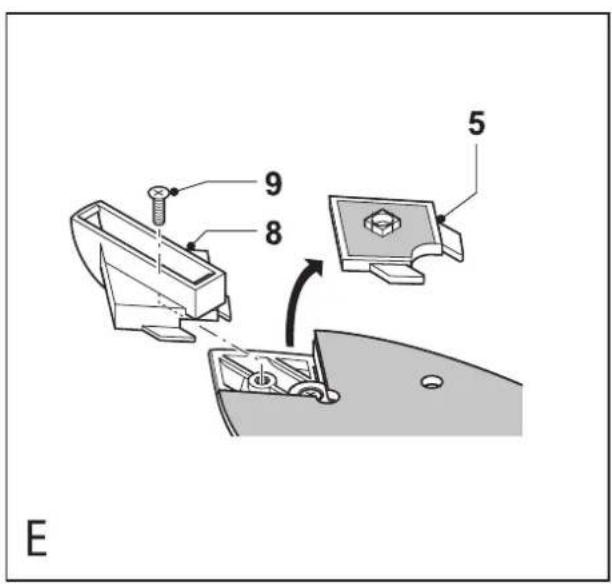

Profi lovaná násada (obr. E)

Profi lovaná násada se používá ke broušení kontur.

• Odstraňte šroub (9).
- Sejměte z brusné základny kosočtverečný držák násady (5).
- Připevněte k brusné základně profilovanou násadu (8).
- Zašroubujte a dotáhněte šroub.

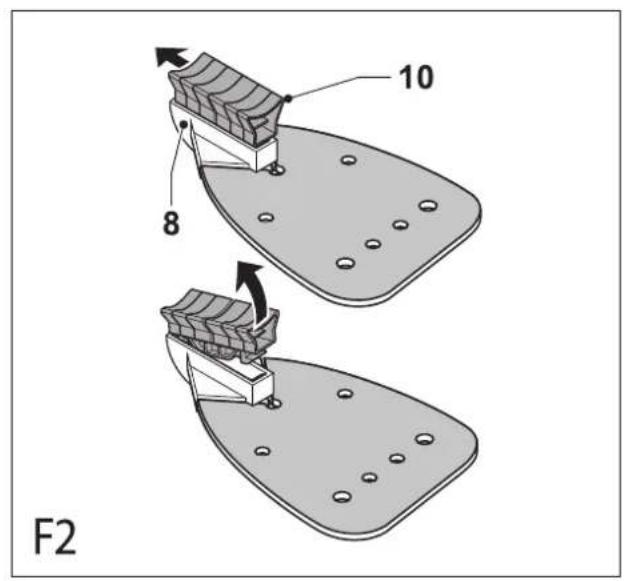

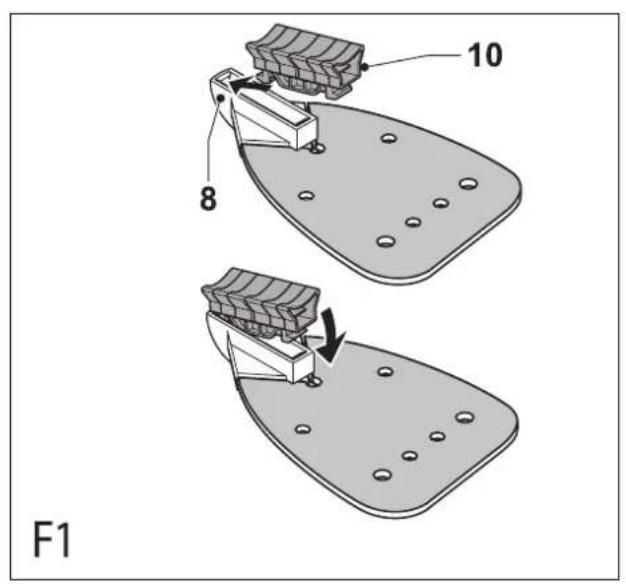

Nasazení a sejmutí brusného profi lu (obr. F1 a F2)

• Vyberte si brusný profil, který bude nejlépe vyhovovat prováděné brusné aplikaci.
• Vložte jeden konec brusného profilu (10) do drážky v přední části držáku brusných profi lů (8).
• Zatlačte na druhý konec brusného profi lu tak, aby došlo k jeho zakliknutí a řádnému usazení.
• Chcete-li brusný profil vyjmout, zatlačte jej dopředu a vytáhněte jeho zadní část z držáku profi lů (obr. F2).

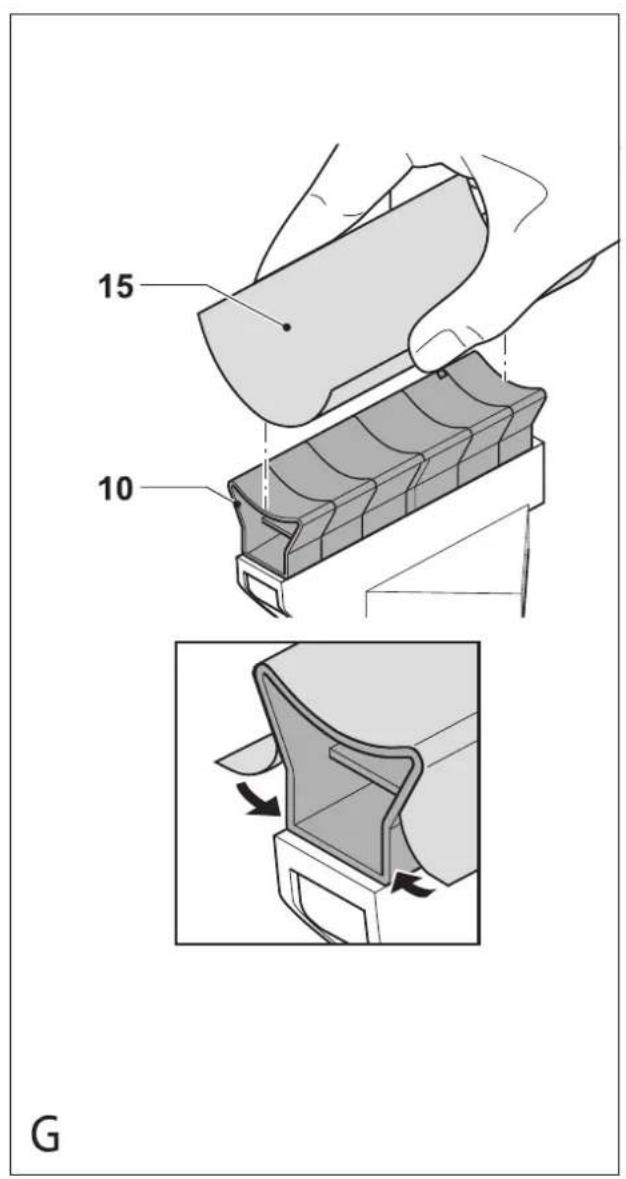

Připevnění brusného listu ke brusnému profi lu (obr. G)

• Srovnejte brusný list (15) s brusným profilem (10).
• Přitiskněte brusný list na brusný profi I a ujistěte se, zda brusný list kopíruje tvar profi lu.

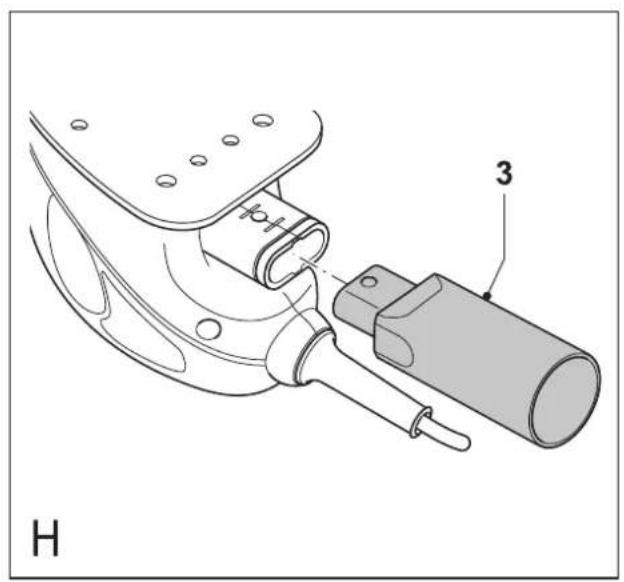

Připojení vysavače (obr. H)

Nářadí obsahuje adapter pro připojení vysavače, pokud brousíme dřevěné obrobky. Připojení vysavače k nářadí provedete následovně:

• Přípojku odsávání prachu (3) zasuňte do adapteru umístěného na zadní straně nářadí.
• Hadici vhodného vysavače zastrčte do výstupního otvoru přípojky.

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.

Varování! Větrací štěrbiny během chodu nářadí nezakrývejte. Nářadí uchopte tak, jak je znázorněno na obrázku I. Ujistěte se, zda je brusná základna v rovině s obrobkem.

Zapnutí a vypnutí

• Chcete-li přístroj zapnout, posuňte hlavní spínač (1) do polohy I.
• Chcete-li přístroj vypnout, posuňte hlavní spínač do polohy O.

Příslušenství

Výkon Vašeho nářadí závisí na použitém příslušenství. Příslušenství Black & Decker a Piranha dosahuje vysokých kvalit a zvyšuje výkon Vašeho nářadí. Budete-li používat toto příslušenství, získáte s Vaším nářadím nejlepší pracovní výsledky.

Údržba

Vaše nářadí bylo navrženo tak, aby mělo dlouhou životnost společně s minimálními nároky na údržbu. Předpokladem jeho dlouhodobé bezproblémové funkce je jeho pravidelné čištění a pravidelná péče.

• Chladící průduchy a štěrbiny čistěte čistým suchým štětečkem.
• Kryty nářadí čistěte čistým navlhčeným hadříkem. Nepoužívejte rozpouštědla

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

Technické údaje

			KA165GT/KA165GTK
Napájecí napětí V	AC	230
Příkon	W	55
Otáčky naprázdno min-1		11,000

ES Prohlášení o shodě

KA165GT/KA165GTK

Společnost Black & Decker prohlašuje, že tyto výrobky odpovídají následujícím normám: 98/37/EC, 89/336/EEC, EN 50144, EN 55014, EN 61000

L_pA (akustický tlak) 59 dB(A)

Vibrace prénášené na obsluhu 2.5 m/s ^2

Kevin Hewitt

Ředitel oddělení

spotřebitelské techniky

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno nepovolanou osobou. Osoby

povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.
