NÁVOD K OBSLUZE KC36 BLACK & DECKER

Upozornění! Určeno pro kutily.

559122-72 CZ

KC9024

KC36

Použití výrobku

Váš akumulátorový šroubovák Black & Decker je určen ke šroubování šroubů a matek při použití příslušného nástavce. Tento výrobek je určen pouze pro spotřebitelské použití.

Vaše nabíječka Black & Decker je určena k nabíjení baterie dodaného typu nářadí.

Bezpečnostní pokyny

• Varování! Při použití elektrického nářadí napájeného z baterie musí být pečlivě dodržovány základní bezpečnostní pokyny, včetně pokynů uvedených v tomto návodu, abyste snížili riziko vzniku požáru, vytečení baterie, poranění nebo materiálních škod.
• Před použitím tohoto výrobku si řádně prostudujte celý návod.
• Tento návod si uschovejte.

Udržujte pořádek na pracovišti.

Nepořádek na pracovní stole a přeplněný pracovní prostor může vést ke způsobení úrazu.

Berte ohled na okolí pracovní plochy.

Nevystavujte nářadí dešti. Nepracujte s nářadím v podmínkách s vysokou vlhkostí. Zajistěte si kvalitní osvětlení pracovní plochy. Nepoužívejte nářadí ve výbušném prostředí, nebo kde je riziko vzniku požáru, například v blízkosti hořlavých kapalin nebo plynů.

Udržujte děti mimo dosah.

Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti pracovního prostoru nebo se dotýkaly nářadí a přívodních kabelů.

Vhodně se oblékejte.

Nenoste volné oblečení nebo šperky. Mohou být zachyceny pohybujícími se částmi nářadí. Jestliže pracujete venku, používejte pokud možno gumové rukavice a neklouzavou obuv. Jestliže máte dlouhé vlasy, používejte vhodnou pokrývku hlavy.

Prvky osobní ochrany.

Vždy používejte ochranné brýle. Jestliže se při práci s nářadím práší nebo odlétávají drobné částečky materiálu, používejte proti prachu respirátor nebo ochranný štít. Při nadměrné hlučnosti používejte vhodnou ochranu sluchu.

Nepřekážejte sami sobě.

Při práci stále udržujte vhodný a pevný postoj.

Bud'te stále pozorní.

Stále sledujte, co děláte, přemýšlejte a jestliže jste unaveni, přerušte práci.

Upněte si obrobek.

K připevnění obrobku používejte svorky nebo svěrák. Je to bezpečnější a umožňuje to obsluhu nářadí oběma rukama

Připojení zařízení pro zachytávání prachu.

Je-li zařízení vybaveno adaptérem pro připojení odsávacího zařízení, zajistěte jeho správné připojení a řádnou funkci.

Odklizení seřizovacích přípravků a klíčů.

Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky.

Používejte vhodné nářadí.

Použití tohoto nářadí je popsáno v tomto návodu. Nepřetěžujte malá nářadí nebo přídavná zařízení při práci, která je určena pro výkonnější nářadí. Nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. Nářadí nepřetěžujte.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem může způsobit poranění obsluhy.

Kontrola poškozených částí.

Před každým použitím pečlivě zkontrolujte, zda není nářadí poškozeno. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebované části a další prvky, které mohou ovlivnit jeho provoz. Ujistěte se, zda bude nářadí řádně vykonávat svou funkci. Jestliže je nářadí poškozeno, nepoužívejte jej. Nářadí nepoužívejte, nepracuje-li správně hlavní spinač. Zničené kryty a jiné poškozené díly nechejte vyměnit ve značkovém servisu. Nikdy neprovádějte žádné opravy sami.

Odpojení baterie.

Pokud je možné, vždy před prováděním údržby, servisem, nebo před výměnou příslušenství či jakýchkoliv dílů nářadí, vyjměte z nářadí baterii.

Zabraňte neúmyslnému spuštění.

Nepřenášejte nářadí s prstem na hlavním spínači. Ujistěte se, zda je nářadí před vložením baterie vypnuto.

Nepoškozujte napájecí kabel.

Nikdy nepřenášejte nabíječku uchopením za napájecí kabel a neodpojujte kabel od zásuvky taháním nebo škubáním. Veďte kabel tak, aby nepřecházel přes ostré hrany nebo horké a mastné povrchy.

Uskladnění nepoužívaného nářadí.

Jestliže jej nepoužíváte, musí být nářadí, baterie i nabíječka uskladněny na suchém místě a také uzamčeny nebo jinak vhodně zabezpečeny z dosahu dětí.

Provádějte pečlivou údržbu.

Z důvodu bezpečnějšího a výkonnějšího provozu udržujte nářadí v dobrém a čistém stavu. Při údržbě a výměně příslušenství dodržujte následující pokyny. Udržujte všechny ovládací prvky čisté, suché a neznečistěné olejem nebo mazivy

Opravy.

Toto nářadí vyhovuje platným bezpečnostním předpisům. Opravy by měly být prováděny pouze kvalifi kovanými mechaniky při použití originálních náhradních dílů. Nedodržení tohoto pokynu může vést ke značnému ohrožení obsluhy.

Další bezpečnostní pokyny pro baterie a nabíječky Baterie

• Nikdy se nepokoušejte z jakéhokoliv důvodu baterii otevřít.
  • Zabraňte styku baterie s vodou.
• Baterii neukládejte v prostorách, kde by mohla teplota přesáhnout 40°C.
• Nabíjejte pouze při teplotě okolí mezi 4°C a 40°C.
• K nabíjení používejte pouze nabíječku dodanou s nářadím.
• Pokud likvidujete baterie, řiďte se pokyny uvedenými v kapitole „Ochrana životního prostředí“.

- V krajních podmínkách může baterie vytéci. Pokud na baterii zaznamenáte výskyt kapaliny, řídte se následujícími pokyny:

- Pomocí hadříku kapalinu pečlivě otřete. Vyvarujte se styku kapaliny s pokožkou.

- V případě zasažení pokožky či zraku kapalinou postupujte následovně.

Varování! Tekutina obsažená v baterii, 25 - 30% roztok hydroxidu draselného, může být škodlivý. V případě potřísnění pokožky postižená místa okamžitě opláchněte vodou. Neutralizujte pomocí mírně kyselým roztokem, jako je šťáva z citronu nebo ocet. V případě zasažení zraku bohatě propláchněte čistou vodou po dobu nejméně 10 minut. Kontaktujte Vašeho lékaře.

• Baterie nevhazujte do ohně.
• Poškozené baterie se nepokoušejte dobíjet.

Nabíječky

• Nabíječku Black & Decker používejte výhradně k nabíjení baterie, která byla s nářadím dodána. Jiné typy baterií by se mohly během nabíjení roztrhnout a způsobit úraz či materiální škodu.
• Nikdy se nepokoušejte nabíjet baterie, které nejsou k opětovnému dobití určeny.
• Poškozené kabely okamžitě vyměňte.
  • Zabraňte styku nabíječky s vodou.
  • Nabíječku neotvírejte.
  • Nabíječku nezkoumejte.

Nabíječka je určena pouze pro použití v krytých místnostech.

Elektrická bezpečnost

Nabíječka je opatřena dvojitou izolací a proto není nutný žádný zemnící vodič. Pokaždé se ujistěte, zda napětí použité zásuvky odpovídá velikosti napětí uvedené na štitku Vašeho nářadí. Nikdy se nepokoušejte nahradit nabíječku běžnou síťovou šňůrou.

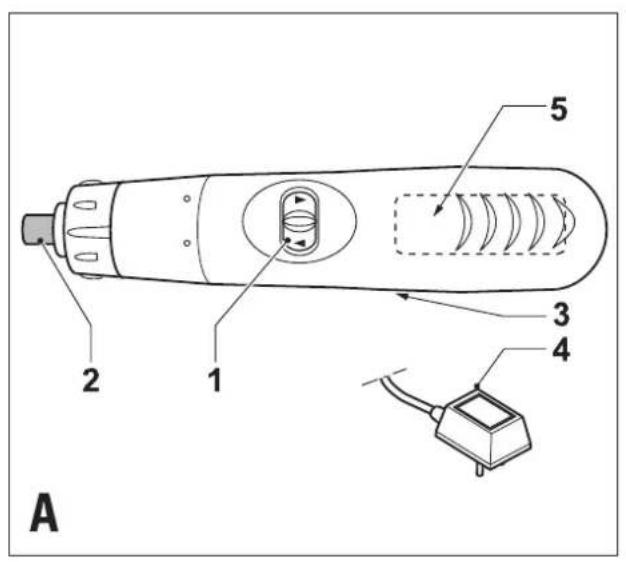

Popis nářadí

Toto nářadí obsahuje některé anebo všechny z následujících prvků.

1. Hlavní spínač s regulací otáček
2. Držák násady
3. Konektor k připojení nabíječky
4. Nabíječka
5. Baterie

Montáž

Varování! Ujistěte se, zda-li je nářadí vypnuto.

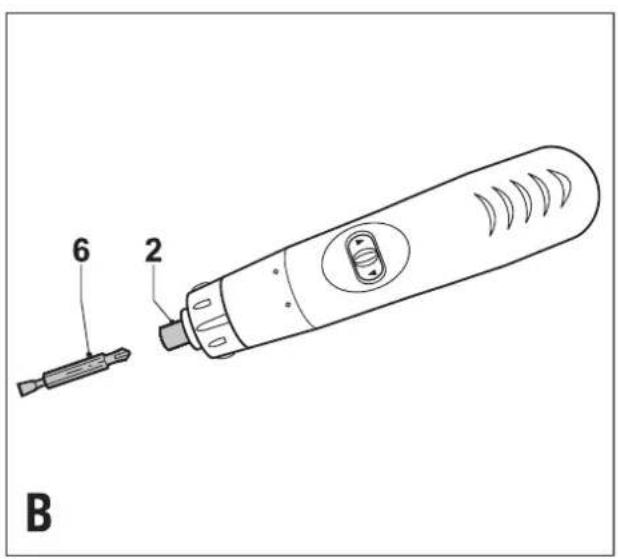

Upnutí a vyjmutí šroubovací násady (obr. B)

• Šroubovací násadu (6) (bit) uchytíte tak, že ji zatlačíte do držáku násady (2) až zacvakne.
• Šroubovací násadu (bit) vyjmete tak, že ji vytáhnete v přímém směru z držáku násady.

Použití

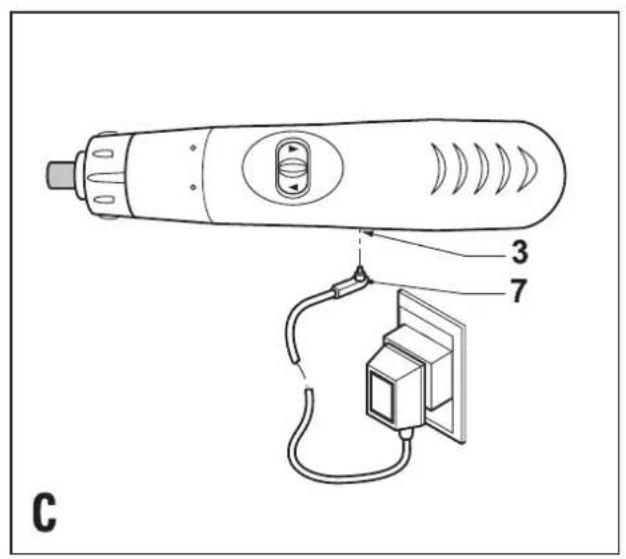

Nabíjení baterie (obr. C)

Baterii je nutno nabít před prvním použitím a zrovna tak kdykoliv přestane dodávat během práce potřebný výkon. Nová baterie nebo baterie, která nebyla delší dobu provozována, dosáhne plné výkonnosti pouze po přibližně 5 cyklech plného nabití a vybití. Po běžném použití stačí nabíjet 12 hodin a nářadí bude pracovat s odpovídajícím účinným výkonem pro většinu prací. Nicméně pokračování v nabíjení až na dobu 24 hodin může významně zvýšit dobu chodu nářadí, v závislosti na okolních podmínkách a použité baterii. Během nabíjení se může baterie zahřát, to je normální a neznamená to žádnou závadu.

Varování! Nenabíjejte baterii, pokud je teplota okolí pod 4°C, nebo nad 40°C. Doporučená teplota při nabíjení: okolo 24°C.

• Chcete-li nabíjet baterii, vložte konektor nabíječky (7) do konektoru (3).
• Nabíječku zastrčte do elektrické zásuvky ve zdi.
• Po dobu alespoň 12 hodin ponechejte nářadí připojené k nabíječce. Během nabíjení může nabíječka bzučet a může se ohřát, to je normální a neznamená to žádnou závadu.
• Před použitím od nářadí odpojte nabíječku a vytáhněte ji z elektrické zásuvky ve zdi.

Varování! Nepoužívejte nářadí, pokud je připojeno k nabíječce.

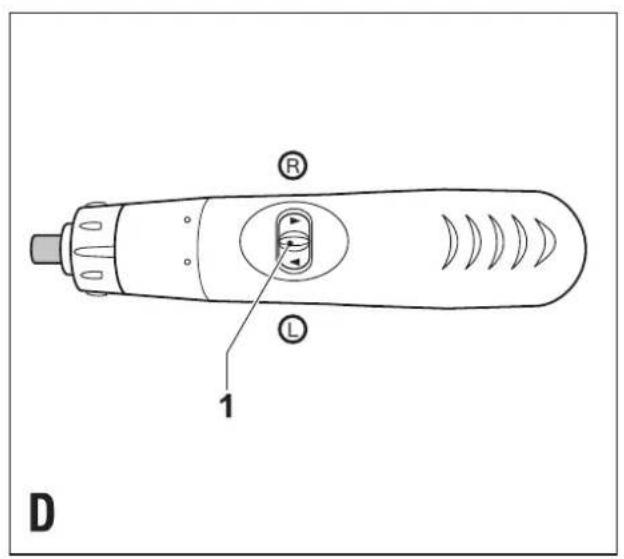

Šroubování (obr. D)

• Pokud chcete dotáhnout šroubek či matici, přesuňte spínač (1) doprava a stiskněte jej.
• Pokud chcete šroubek či matici uvolnit, presuňte spínač (1) doleva a stiskněte jej.
• Nářadí vypnete uvolněním stisku tohoto spínače.

Pokyny k optimálnímu použití

• Vždy používejte správný typ a velikost šroubovací násady.
• Pokud se šrouby těžce dotahují, zkuste jako mazivo nanést malé množství mycího roztoku či mýdla.
• Použivejte zajištění hřídele, pokud chcete povolit příliš utažené šroubky, či pokud je chcete silně dotáhnout.
• Vždy držte nářadí a šroubovací násadu v přímé linii se šroubkem.
• Při šroubování do dřeva je doporučeno si napřed vyvrtat vodící otvor hluboký shodně s délkou šroubku.
• Vodící otvor nasměruje šroubek a zabráni štěpení a deformování dřevěného obrobku. Optimální průměr vodicího otvoru zjistite v niže uvedené tabulce.
• Při šroubování do tvrdého dřeva taktéž vyvrtejte vybrání hluboké polovinu velikosti použitého šroubku. Optimální velikost vybrání zjistíte v níže uvedené tabulce.

Velikostšroubku

Vodící

Vodícíotvor (měkkédřevo)

Vybráníotvor (tvrdédřevo)

Č. 6 (3,5 mm)	2,0 mm	2,5 mm	4,0 mm
Č. 8 (4 mm)	3,2 mm	3,5 mm	5,0 mm
Č. 10 (6 mm)	3,5 mm	4,0 mm	5,7 mm

Příslušenství

Výkonnost vašeho nářadi závisí na použitém příslušenství. Společnost Black & Decker a společnost Piranha konstruuje příslušenství vysoké kvalitativní úrovně a je navrženo tak, aby zvýšilo výkonnost Vašeho nářadí. Používáním těchto příslušenství u Vašeho nářadí dosáhnete toho nejlepšího výsledku.

Toto nářadí používá vrtáky a šroubovací násady se šestihrannou násadou velikosti 1/4" (6,35 mm). U tohoto nářadí je možno používat příslušenství Piranha Superlok.

Údržba

Vaše nářadí Black & Decker bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nářadí závisí na jeho řádné údržbě a pravidelném čištění.

• Pravidelně čistěte ventilační otvory vašeho nářadí pomocí jemného kartáčku nebo kouskem suché tkaniny.
• Pravidelně čistěte kryt motoru nářadí pomocí navlhčeného hadříku. Nepoužívejte jakékoliv brusné čistící přípravky či rozpouštědla.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Po ukončení životnosti výrobku Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobku. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

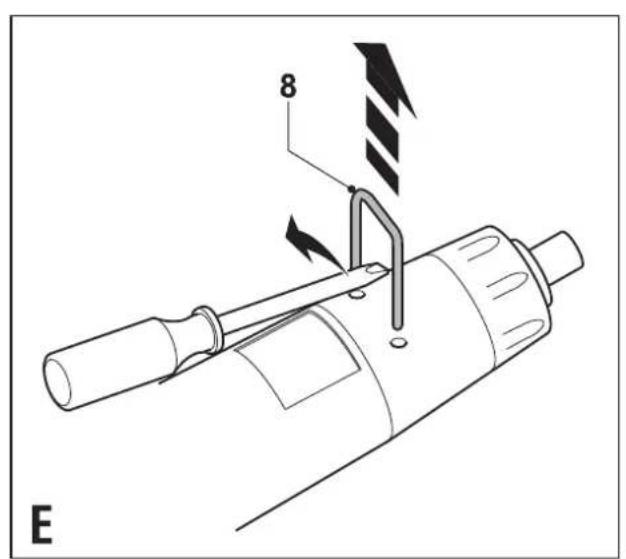

Baterie (Obr. E)

Cd

Pokud si přejete provést likvidaci Vašeho nářadí sami, musíte podle níže uvedeného postupu vyjmout baterii a její likvidaci provést podle místních předpisů.

Kontakty baterie nezkratujte. Nepoužívejte k vyjmutí baterie nářadí, baterii vytahujte pouze pomocí prstů.

• Pokud je to možné, pracujte s nářadím tak, aby byla baterie pokud možno vždy kompletně vybita.
• Pomocí šroubováku vytáhněte sponu (8).
• Sejměte přední část krytu přístroje.
• Povolte a odšroubujte všechny šroubky ze skořepinového krytu.
  • Vytáhněte baterii ven z nářadí.
• Odpojte ze svorek baterie jednotlivé vodiče.
• Baterii vhodně zabalte tak, aby její kontakty nebyly zkratovány. Zaneste ji k autorizovanému servisnímu zástupci nebo na místní recyklační stanici. Sebrané baterie zde budou náležitým způsobem recyklovány nebo zlikvidovány.

Technické údaje

	KC9024		KC36
Napětí	V_DC		2.4	3.6
Volnoběžné otáčky min	-1		150	180
Max. kroutící moment Nm	2.4		3.4
Držák násad	hex		6.35 mm hex	6.35 mm
Hmotnost	kg		0.30	0.34

Nabíječka

Vstupní napětí	V_AC	230
Přibl. doba nabíjení	h	12

ES Prohlášení o shodě

KC9024/KC36

Společnost Black & Decker prohlašuje, že tyto výrobky odpovídají následujícím normám: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 50260, EN 55014, EN 60335, EN 61000.

$$ \begin{array}{l} \mathrm{L} _ {\mathrm{pA}} (\text { a k u s t i c k y t l a k }) \quad \mathrm{dB(A)} \quad 7 0 \ L _ {W A} ^ {\text { (akustický výkon) }} \quad d B (A) \tag {85} \ \end{array} $$

Hodnota vibrací vztažena na ruka/paže < 2.5 m/s²
