NÁVOD K OBSLUZE BCF601 BLACK & DECKER

Upozornění! Určeno pro kutily.

588783 - 52 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

BCF601

Váš šroubovák BLACK+DECKER BCF601 je určen pro šroubovací práce. Toto nářadí je určeno pouze pro spotřebitelské použití.

Plus: Kladná polarita

Minus: Záporná polarita

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Prostudujte si všechny bezpečnostní výstrahy, pokyny, obrázky a technické údaje uvedené pro toto elektrické nářadí. Nedodržení níže uvedených varování a pokynů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění.

Veškerá bezpečnostní varování a pokyny uschovejte pro budoucí použití.

Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).

1. Bezpečnost v pracovním prostoru
   a. Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněný a neosvětlený pracovní prostor může vést ke způsobení úrazů.
   b. Nepracujte s elektrickým nářadím ve výbušném prostředí, jako jsou prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.
   c. Při práci s elektrickým nářadím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné upravené zástrčky. Neupravované zástrčky a odpovídající zásuvky snižují riziko způsobení úrazu elektrickým proudem.
b. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem.
c. Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí.

Vnikne-li do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k prénášení nebo posouvání nářadí a netahejte za něj, chcete-li nářadí odpojit od elektrické sitě. Zabraňte kontaktu kabelu s mastnými, horkými a ostrými předměty nebo pohyblivými částmi. Poškozený nebo zauzlený napájecí kabel zvyšuje riziko úrazu elektrickým proudem.

e. Při práci s nářadím venku používejte prodlužovací kabely určené pro venkovní použití.

Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

f. Musíte-li s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájecí zdroj s proudovým chráničem (RCD).

Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

1. Bezpečnost osob

a. Při použití elektrického nářadí zůstaňte stále pozorní, sledujte, co provádíte a pracujte s rozvahou. Nepracujte s elektrickým nářadím, jste-li unavení nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.
b. Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. Ochranné prostředky jako respirátor, neklouzavá pracovní obuv, přilba a chrániče sluchu, používané v příslušných podmínkách, snižují riziko poranění osob.
c. Zabraňte náhodnému spuštění nářadí. Před připojením zdroje napětí nebo před vložením baterie a před zvednutím nebo prénášením nářadí zkontrolujte, zda je spínač v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení nářadí k napájecímu zdroji, je-li spínač nářadí v poloze zapnuto, může způsobit úraz.
d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Seřizovací klíče ponechané na nářadí mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz.
e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožněna lepší ovladatelnost nářadí v neočekávaných situacích.
f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Dbejte na to, aby se vaše vlasy, oděv a rukavice nedostaly do kontaktu s pohyblivými částmi. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

ČESKY

g. Jsou-li zařízení vybavena adaptérem pro připojení příslušenství k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu.

h. Nedovolte, aby častým používáním nářadí došlo k familiárnosti, abyste se stali samolibými a abyste ignorovali zásady bezpečnosti. Neopatrnost může způsobit vážné zranění během zlomku sekundy.

1. Použití elektrického nářadí a jeho údržba

a. Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správný typ nářadí. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji.

b. Nelze-li hlavní spínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

c. Před seřizováním nářadí, před výměnou příslušenství, nebo pokud nářadí nepoužíváte, odpojte zástrčku napájecího kabelu od zásuvky nebo z nářadí vyjměte baterii, je-li vyjímatelná. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat nebo které neznají tyto bezpečnostní pokyny, aby s tímto elektrickým nářadím pracovaly. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné.

e. Provádějte údržbu elektrického nářadí a příslušenství. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí.

f. Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zablokování a lépe se s nimi pracuje.

g. Používejte elektrické nářadí, příslušenství a držáky nástrojů podle těchto pokynů a berte v úvahu provozní podmínky a práci, která bude prováděna. Použití elektrického nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné.

h. Udržujte rukojeti a všechny povrchy pro uchopení čisté a suché a dbejte na to, aby nebyly znečištěny olejem nebo mazivy. Kluzké rukojeti a povrchy pro uchopení neumožňují bezpečnou manipulaci a ovladatelnost nářadí v neočekávaných situacích.

1. Servis

a. Opravy elektrického nářadí svěřte pouze kvalifikovanému technikovi, který bude používat

originální náhradní díly. Tím zajistíte bezpečný provoz nářadí.

Doplňkové bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Doplňkové bezpečnostní pokyny pro šroubováky a rázové klíče.

Držte elektrické nářadí za izolované rukojeti během prací, při kterých může dojít ke kontaktu upevňovacího prvku se skrytým elektrickým vedením. Upevňovací prvky, které se dostanou do kontaktu s „živým“ vodičem, způsobí, že neizolované kovové části elektrického nářadí budou také „živé“, což může obsluze způsobit úraz elektrickým proudem.
Při práci s rázovými utahováky používejte ochranu sluchu. Nadměrná hlučnost může způsobit ztrátu sluchu.
♦ Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím může vést k úrazu.
♦ Pro zajištění a upnutí obrobku k pracovnímu stolu používejte svorky nebo jiné vhodné prostředky. Držení obrobku rukou nebo opření obrobku o část těla nezajistí jeho stabilitu a může vést k ztrátě kontroly.
Před šroubováním upevňovacích prvků do zdí, podlah nebo stropů zjistěte polohu elektrických vedení a potrubí.
V tomto návodu je popsáno určené použití tohoto nářadí.
Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko způsobení hmotných škod.

Bezpečnost ostatních osob

Toto nářadí není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití tohoto nářadí osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dozorem, aby bylo zajištěno, že si s tímto nářadím nebudou hrát.

Zbytková rizika

Je-li toto nářadí používáno jiným způsobem, než je uvedeno v přiložených bezpečnostních varováních, mohou se objevit dodatečná zbytková rizika. Tato rizika mohou vzniknout v důsledku nesprávného použití, dlouhodobého použití atd. Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena.

Tato rizika jsou následující:

Zranění způsobená kontaktem s jakoukoli rotující nebo pohybující se částí.
Zranění způsobená při výměně jakýchkoli dílů, pracovních nástrojů nebo příslušenství.
Zranění způsobená dlouhodobým použitím nářadí. Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly prováděny pravidelné přestávky.
♦ Poškození sluchu.
Zdravotní rizika způsobená vdechováním prachu vytvářeného při použití nářadí (příklad: práce se dřevem, zejména s dubovým, bukovým a MDF).

Vibrace

Deklarovaná úroveň vibrací uvedená v technických údajích a v prohlášení o shodě byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 62841 a může být použita pro srovnání jednotlivých nářadí mezi sebou. Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby práce s tímto nářadím.

Varování! Úroveň vibrací při aktuálním použití elektrického nářadí se může od deklarované úrovně vibrací lišit v závislosti na způsobu použití nářadí. Úroveň vibrací může být vzhledem k uvedené hodnotě vyšší.

Při stanovení doby působení vibrací z důvodu určení bezpečnostních opatření podle požadavků normy 2002/44/EC k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, musí předběžný odhad působení vibrací brát na zřetel aktuální podmínky použití nářadí s přihlédnutím na všechny části pracovního cyklu, jako jsou doby, při které je nářadí vypnuto a kdy běží naprázdno.

Štítky na nářadí

Na nářadí jsou společně s datovým kódem zobrazeny následující piktogramy:

Varování! Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití.

Další bezpečnostní pokyny pro baterie, které nelze nabíjet

Varování! Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Dodržujte níže uvedené pokyny.

Před vložením baterie se ujistěte, zda je spínač nářadí v poloze vypnuto. Vložení baterií do elektrického nářadí se zapnutým hlavním spínačem přivolává nehody.
V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Při zasažení očí vypláchněte oči řádně vodou a vyhledejte lékařskou

pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.

Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na jejím obalu.
♦ Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na nářadí.
♦ Zabraňte zkratu kontaktů baterie.
♦ Nikdy se nepokoušejte nabíjet baterie, které nejsou k nabíjení určeny.
♦ Nekombinujte staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.
♦ Ukládejte baterie mimo dosah dětí.
♦ Nebude-li nářadí několik měsíců používáno, vyjměte z něj baterie.
♦ Baterie se nikdy nepokoušejte rozebírat.
♦ Neskladujte baterie na místech, kde může teplota přesáhnout 40 °C.
Při likvidaci baterií se říd'te pokyny uvedenými v části „Ochrana životního prostředí“.
♦ Nespalujte tyto baterie.

Popis

Tento výrobek se skládá z některých nebo ze všech následujících částí.

1. Motor

2. Hřídel

3. Spínač zapnuto/vypnuto

4. Objímka chodu vpřed/vzad/polohy zajištěno

5a. Držák nástrojů

5b. Držák nástrojů

6a. Pracovní svítilna

6b. Pracovní svítilna

1. Prostor pro baterie

2. Kryt baterií

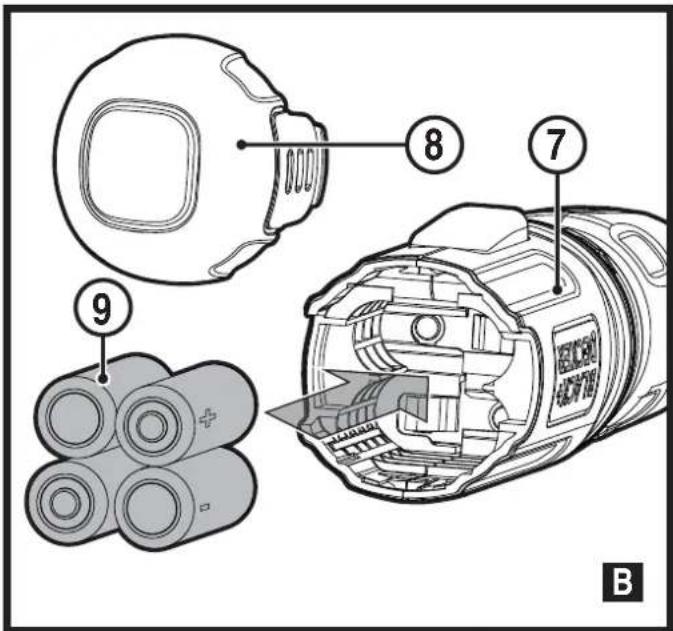

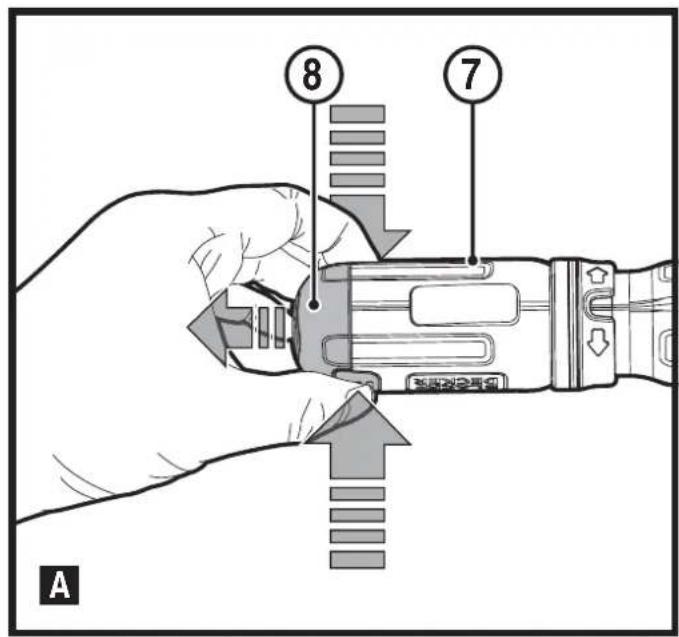

Vložení a vyjmutí baterií (obr. A, B)

♦ Toto nářadí používá 4 alkalické baterie (typ AA).

Poznámka: Z důvodu zajištění optimálního výkonu vám doporučujeme používat pouze baterie známých značek.

Vložení baterií

Držte stisknuté výstupky na krytu baterií (8) a sejměte kryt baterií (8) z nářadí, jak je zobrazeno na obr. A.
Vložte baterie (9) do prostoru pro baterie (7) a v prostoru pro baterie dodržujte správnou orientaci kladného pólu (+) každé baterie, jak je zobrazeno na obr. B.
♦ Nasad'te kryt baterií (8) zpět na nářadí a stlačte jej tak, aby došlo k jeho řádnému zajištění.

ČESKY

Poznámka: Jsou-li baterie správně vloženy do nářadí, tento kryt lze nasadit pouze jedním způsobem.

Sestavení

Varování! Před sestavením nastavte odjišťovací objímku do polohy zobrazené na obr. D.

Upevnění násady na jednotku motoru (obr. C)

Násada (4) může být nasazena na jednotku motoru (3) pouze jedním způsobem.
♦ Natlačte ji na určené místo tak, aby došlo k řádnému zajištění, jak je zobrazeno na obr. C.
♦ Vaše nářadí může být použito s touto násadou (4) nebo bez této násady, jak je zobrazeno na obr. C.

Nasazení a sejmutí šroubovacího nástavce (obr. C)

♦ Chcete-li upnout šroubovací nástavec (9), zatlačte jej do držáku nástrojů (5a nebo 5b) tak, aby došlo k jeho řádnému usazení.
♦ Chcete-li šroubovací nástavec sejmout, vytáhněte jej rovně z držáku nástrojů.

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování.

Objímka chodu vpřed/vzad/polohy zajištěno (obr. D)

Objímka chodu vpřed/vzad/polohy zajištěno (2) vám umožňuje používat toto nářadí jako běžný šroubovák. Můžete použít větší sílu při utahování šroubu nebo při povolování velmi utaženého šroubu.
♦ Chcete-li aktivovat zajišťovací funkci, otočte objímku (2) do středové polohy.
♦ Chcete-li zajištění ukončit, otočte objímku (2) doprava nebo doleva.

Použití nářadí (obr. E, F)

Ujistěte se, zda je objímka chodu vpřed/vzad/polohy zajištěno (2) uvolněna.
♦ Chcete-li šroub utáhnout, otočte objímku chodu vpřed/vzad/polohy zajištěno (2) směrem doprava a držte stisknutý spínač zapnuto/vypnuto (1).
♦ Chcete-li šroub povolit, otočte objímku chodu vpřed/vzad/polohy zajištěno (2) směrem doleva a potom držte stisknutý spínač zapnuto/vypnuto (1).
♦ Chcete-li nářadí vypnout, uvolněte spínač zapnuto/vypnuto (1).
Bude-li stisknutý spínač zapnuto/vypnuto (1), bude aktivována pracovní svítilna (6).
♦ Pracovní svítilna bude zapnuta, i když bude objímka ve středové poloze (zajišťovací poloha).

Rady pro optimální použití

Vždy používejte správný typ a velikost šroubovacího nástavce.
Nejdou-li šrouby správně přitáhnout, použijte jako mazivo malé množství saponátu nebo mýdlového roztoku.
♦ Pro uvolnění velmi utažených šroubů nebo pro pevné utažení šroubů používejte objímku chodu vpřed/vzad/polohy zajištěno nastavenou ve středové poloze.
Vždy držte nářadí se šroubovacím nástavcem v jedné ose se šroubem.
Při šroubování do dřeva vám doporučujeme vyvrtat vodicí otvor, jehož hloubka bude odpovídat délce šroubu.
♦ Vodicí otvor vede šroub a zabraňuje štípání dřeva nebo jeho deformacím. Optimální rozměry vodicího otvoru najdete v níže uvedené tabulce.
Při šroubování do tvrdého dřeva vám doporučujeme vyvrtat otvor s vůlí, jehož hloubka bude odpovídat polovině délky šroubu. Optimální rozměry otvoru s vůlí najdete v níže uvedené tabulce.

Velikost šroubu Vodicí otvor ∅ (měkké dřevo)	Vodicí otvor ∅ (tvrdé dřevo)	Otvor s vůlí
Č. 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm
Č. 8 (4 mm) 3,2 mm 3,5 mm 5 mm
Č. 10 (5 mm) 3,5 mm 4 mm 5,7 mm

Údržba

Vaše zařízení BLACK+DECKER napájené baterií bylo zkonstruováno tak, aby vám sloužilo dlouhou dobu s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.

Varování! Před zahájením jakékoli údržby výrobků napájených baterií:

♦ Vyjměte baterie.

Pravidelně čistěte kryt motoru pomocí vlhkého hadříku. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla.

Pravidelně poklepejte držákem nástrojů, aby došlo k odstranění všech nečistot z jeho vnitřní části.

Ochrana životního prostředí

Třídte odpad. Výrobky a baterie označené tímto symbolem nesmí být vyhozeny do běžného domácího odpadu.

Výrobky a baterie obsahují materiály, které mohou být obnoveny nebo recyklovány, což snižuje poptávku po surovinách. Provádějte prosím recyklaci elektrických výrobků a baterií podle místních předpisů. Další informace najdete na internetové adrese www.2helpU.com.

Technické údaje

		BCF601
Napájecí napětí V 6
Baterie 4 x alkalická baterie typu AA
Hmotnost (bez baterií) kg 0,24
Hmotnost (s bateriemi) kg 0,33

Hladina akustického tlaku podle normy EN 62841:

Akustický tlak ( L_pA ) 60,0 dB(A), odchylka (K) 3 dB(A)

Akustický výkon ( L_WA ) 71 dB (A), odchylka (K) 3 dB (A)

Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 62841:

Šroubování bez rázů (a _s ) 0,5 m/s ^2 , odchylka (K) 1,5 m/s ^2

Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

BCF601 – Šroubovák na alkalické baterie

Společnost Black & Decker prohlašuje, že výrobky popsané v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN62841-1:2015, EN62841-2-2:2014. Tyto výrobky splňují také požadavky směrnic 2014/30/EU a 2011/65/EU. Chcete-li získat další informace, kontaktujte prosím společnost Black & Decker na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.

R. Laverick

Technický ředitel

Společnost Black & Decker je přesvědčena o kvalitě svých výrobků a nabízí spotřebitelům záruku 24 měsíců od data zakoupení. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka je platná ve všech členských státech EU a evropské zóny volného obchodu EFTA.

Požadujete-li reklamaci v rámci záruky, tato reklamace musí splňovat obchodní podmínky společnosti Black & Decker a prodejci nebo autorizovanému servisu budete muset předložit doklad o zakoupení. Obchodní podmínky týkající se záruky společnosti Black & Decker v trvání 2 let a adresu nejbližšího autorizovaného servisu naleznete na internetové adrese www.2helpU.com, nebo kontaktujte nejbližšího autorizovaného prodejce Black & Decker na adrese uvedené v tomto návodu.
