NÁVOD K OBSLUZE CD400 BLACK & DECKER

Upozornění! Určeno pro kutily.

AST4

CD400

KA196E

KA196

KA273

Vaše elektrická bruska Black & Decker je určena pro broušení dřeva, kovu, plastů a lakovaných povrchů.

Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní předpisy

Varování! Přečtěte si veškeré pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění. Označení "výkonné nářadí" ve všech níže uvedených upozorněních odkazuje na vaše nářadí napájené ze sitě (obsahuje napájecí přívodní šňůru) nebo nářadí napájené bateriemi (bez napájecího kabelu).

a. Udržujte pracovní prostor v čistotě a dobře osvětlený. Znečištěný a řádně neosvětlený prostor může být příčinou nehody.

b. S výkonným nářadím nepracujte ve výbušných prostorách, jako jsou například prostory obsahující hořlavé kapaliny, plyny nebo prašné prostory. Elektrické nářadí je zdrojem jiskření, jež může vést ke vznícení hořlavin.

c. Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Nikdy jakýmkoliv způsobem zástrčku neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem.

b. Vyvarujte se dotyku s uzemněnými plochami jako je potrubí, radiátory, sporáky a ledničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem.

c. Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k prénášení nářadí, jeho posouvání nebo za něj netahejte pri odpojování nářadí od elektrické sítě. Přívodní kabel držte z dosahu tepelných zdrojů, oleje, ostrých

hran a pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.

e. Pokud s nářadím pracujete ve venkovním prostředí, používejte prodlužovací kabel určený pro venkovní prostředí. Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

3. Osobní bezpečnost

a. Při použití výkonného nářadí zůstaňte pozorní, stále sledujte, co provádíte. Pracujte s rozvahou. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému úrazu.

b. Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení jako jsou respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, použité v odpovídajících podmínkách, snižují riziko vzniku úrazu.

c. Zabraňte náhodnému spuštění. Před připojením nářadí k elektrické zásuvce zajistěte, aby byl hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení napájecího kabelu k elektrickému rozvodu pokud je hlavní vypínač nářadí v poloze zapnuto může způsobit úraz.

d. Před spuštěním nářadí odklid'te z pracoviště seřizovací klíče. Klíče nebo seřizovací přípravky zapomenuté na rotačních částech nářadí mohou způsobit úraz.

e. Nepřekážejte sami sobě Při práci vždy udržujte vhodný a pevný postoj. To umožňuje lepší ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte. Nenoste volné šatstvo nebo šperky. Vaše vlasy, oděv a rukavice držte z dosahu pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

g. Pokud je zařízení vybaveno adaptérem pro připojení zařízení k zachytávání

prachu, zajistěte jeho správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu.

4. Použití výkonného nářadí a jeho údržba

a. Netlačte příliš na nářadí. Používejte správný typ nářadí pro vaši práci. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji.

b. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Jakékoliv nářadí s nefunkčním hlavním vypínačem je nebezpečné a musí být opraveno.

c. Před prováděním seřízení, výměnou příslušenství nebo uskladněním nářadí vždy odpojte od přívodu elektrického proudu. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d. Pokud nářadí nepoužíváte, uložte jej mimo dosah dětí a zabraňte osobám neobeznámených s jeho obsluhou nebo s tímto návodem, aby s nářadím pracovali. Výkonné nářadí je v rukou nekvalifi kované obsluhy nebezpečné.

e. Údržba nářadí. Zkontrolujte, zda u nářadí nejsou vychýlené nebo rozpojené pohyblivé části, zlomené díly nebo jakékoliv jiné závady, které mohou mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho poruch vzniká nedostatečnou údržbou nářadí.

f. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými bríty jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje.

g. Používejte elektrické nářadí, příslušenství a pracovní nástroje podle zde uvedených pokynů a způsobem, který je určen každému jednotlivému typu elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Použití nářadí k jiným účelům, než ke kterým je určeno může být nebezpečné.

5. Opravy

a. Svěřte opravu Vašeho elektrického nářadí pouze osobě s příslušnou kvalifi kací při použití výhradně originálních náhradních dílů.

Tím bude zajištěn bezpečný chod nářadí.

Další bezpečnostní pokyny týkající se brusek

- Při broušení vždy používejte respirátor nebo ochrannou masku proti prachu.

- Po skončení práce odstraňte pečlivě všechen prach.

- Zvláštní pozornost dávejte při broušení laků, které obsahují olovo, nebo při broušení některých dřevěných a kovových materiálů, které mohou vytvářet toxický prach:

- Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.

- Zamezte vstupu dětí a těhotných žen do pracovního prostoru.

- V pracovním prostoru nejezte, nepijte a nekuřte.

- Zajistěte bezpečnou likvidaci prachu a ostatních nečistot vzniklých při broušení.

- Toto zařízení by neměly bez dozoru obsluhovat mladistvé osoby a osoby, jež nejsou zcela v kondici. Děti musí být pod dozorem, aby si s nářadím nehrály.

- Poškozený napájecí kabel musí být vyměněn výrobcem nebo zástupcem značkového servisu fi rmy Black & Decker.

Elektrická bezpečnost

Toto nářadí je chráněno dvojitou izolací; z tohoto důvodu není nutná ochrana zemněním. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí.

Popis

1. Hlavní vypínač Zap/vyp
2. Výstupní otvor odsávání
3. Brusná základna
4. Páčka upnutí papíru
5. Regulátor otáček (KA196E)

Sestavení

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

Uchycení brusného listu (obr. A & B)

Varování! Nikdy nepoužívejte nářadí bez připevněného brusného listu nebo připojeného příslušenství.

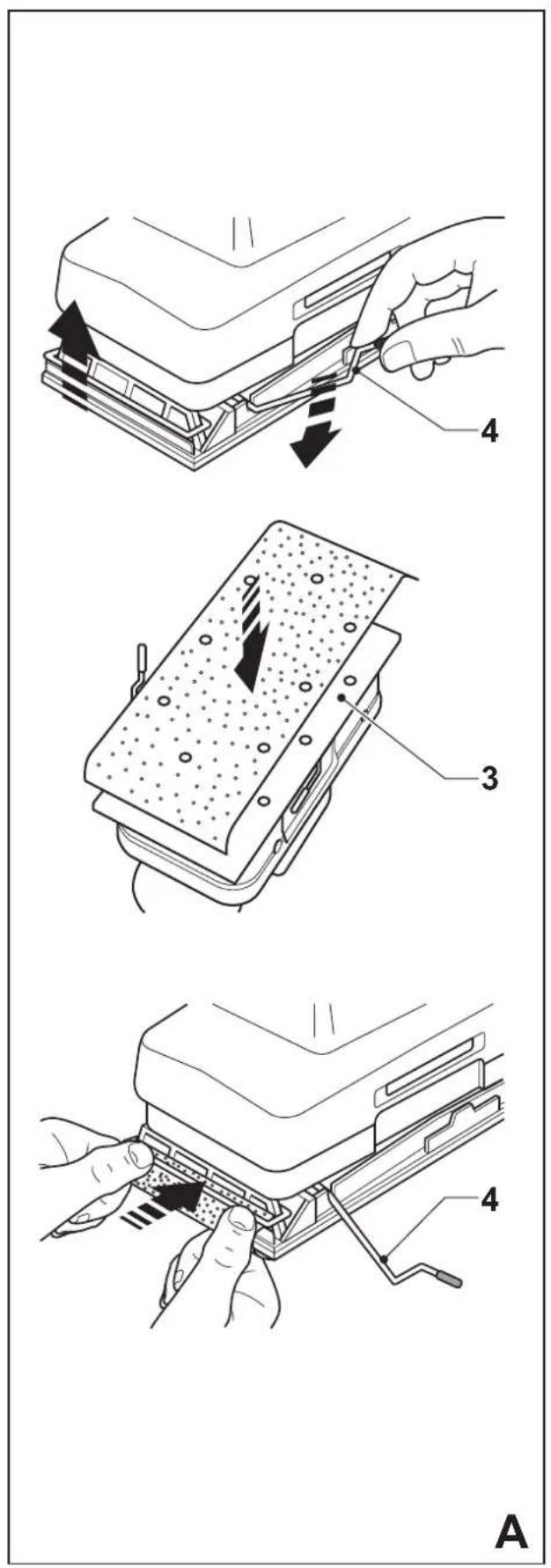

Nasazení běžných brusných listů (obr. A)

• Ujistěte se, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.
• Změkčete list brusného papíru třením jeho nebrusné strany o hranu pracovního stolu.
• Stlačte páčky upnutí papíru (4) směrem nahoru tak, aby se uvolnily z přidržných drážek a stlačením směrem dolů páčky upnutí papíru otevřete.

- Umístěte brusný list na brusnou základnu a ujistěte se, zda jsou otvory v brusném listu srovnány s otvory v základně.

- Vložte okraj brusného archu do předního upínáku tak, jak je znázorněno na obrázku.

- Stlačte přední páčku upnutí papíru (4) směrem dolů a zajistěte ji v přídržné drážce.

- Zatímco lehce přitláčíme brusný arch, zasuneme jeho zadní okraj do zadního upínáku.

- Stlačte zadní páčku upnutí papíru (4) směrem dolů a zajistěte ji v přídržné drážce.

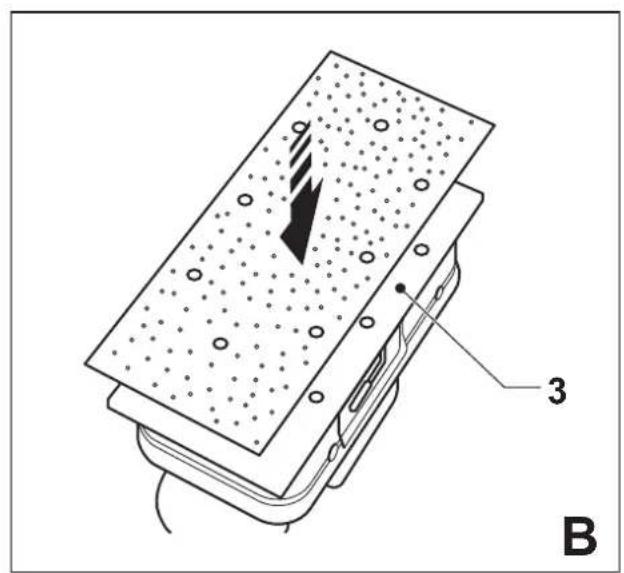

KA196/KA196E - Připevnění brusného archu s nylonovými poutkami (obr. B)

• Ujistěte se, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.
• Brusný arch přitlačte rovnoměrně k brusné základně (3) tak, aby byly otvory v archu srovnány s otvory v základně.

Připojení vysavače (obr. C)

- Připojte adapter (6) k výstupu pro

odsávání prachu (2).

- Hadici (7) vhodného vysavače připojte k výstupnímu otvoru redukčního adapteru.

Použití

Varování! Nechejte nářadí pracovat vlastním tempem. Zamezte přetěžování nářadí.

KA196E - Regulátor otáček

Regulace otáček vám umožní přizpůsobit rychlost nářadí vzhledem k materiálu obrobku.

- Nastavte regulátor otáček (5) do požadované polohy. Vysokou rychlost používejte pro dřevo, střední rychlost pro dýhu a umělé hmoty, nízkou rychlost pro plexisklo, neželezné kovy a k odstranění nátěrů.

Zapnutí a vypnutí CD380/CD400/AST4XC

• Chcete-li přístroj zapnout, posuňte hlavní spínač (1) do polohy I.
• Chcete-li přístroj vypnout, posuňte hlavní spínač doleva do polohy 0.

KA196/KA196E

• Chcete-li nářadí zapnout, stiskněte přední část spínače (1) označenou l.
• Chcete-li nářadí vypnout, stiskněte zadní část hlavního spínače (O).

Rady pro optimální použití nářadí

• Nářadí držte vždy oběma rukama (obr. D).
- Nevyvíjejte na nářadí nadměrný tlak.
- Pravidelně kontrolujte opotřebení brusného archu. Je-li to nutné, vyměňte jej.

- Bruste vždy po směru vláken dřeva.

- Pokud brousíte novou vrstvu laku před nanesením dalšího vrstvy nátěru, použijte brusný arch s velmi jemným zrnem.

- U velmi nerovnoměrných podkladů nebo pokud odstraňujete více vrstev nátěru, začněte s brusným archem s hrubým zrnem. Na ostatních površích zahajte práci s brusným papírem se střední velikostí zrn. V obou případech postupně nahrazujte hrubější brusný papír jemnějším, abyste dosáhli dokonalé povrchové úpravy.

- Další informace týkající se příslušenství získáte u svého značkového prodejce.

Údržba

Vaše nářadí bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.

• Pravidelně čistěte větrací drážky na nářadí pomocí měkkého kartáče nebo suchého hadříku.
• Pomocí měkkého vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné nebo rozpouštěcí čistící prostředky.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využit této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

ES Prohlášení o shodě

CE

AST4XC/CD380/CD400/KA196/KA196E

Společnost Black & Decker prohlašuje,

že tyto produkty odpovídají směrnicím:

98/37/EC, 89/336/EEC, 2002/95/EEC,

EN 60745, EN 55014, EN 61000

L_pA (akustický tlak) 78 dB(A),
L_WA (akustický výkon) 89 dB(A),
vibrace prénášené na obsluhu 6,86 m/s
K_pA (nepřesnost měření akustického tlaku) 3 dB(A),
K_WA^' (nepřesnost měření akustického výkonu) 3 dB(A)

Kevin Hewitt

Ředitel spotřebitelské techniky

AST4XC	CD380	CD400	KA196	KA196E
Napájecí napětí		V_AC	230	230	230	230	230
Příkon		W	135	125	135	135	135
Otáčky naprázdno		min ^-1	11,000	11,000	11,000	11,000	6,500 - 11,000
Počet kmitů (naprázdno)		min ^-1	22,000	22,000	22,000	22,000	13,000 - 22,000
Brusná základna		mm	90 x 187	90 x 187	90 x 187	90 x 187	90 x 187
Hmotnost		kg	1,2	1,2	1,2	1,3	1,3

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno nepovolanou osobou. Osoby

povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
